我家白色小5自己动手安装导航及倒车影像作业，多图申精！
原厂智悦自带的导航没有蓝牙功能，所以买的是优悦小白。在淘宝买了全套东西，
链接就不给了，导航带蓝牙+8G卡+摄像头+拆车工具=1280，店名锦程数码
参考了论坛众多作业，决定自己动手安装了！
今天下午天气不错，一个人用了一下午时间安装完毕，测试效果满意，上作业了！

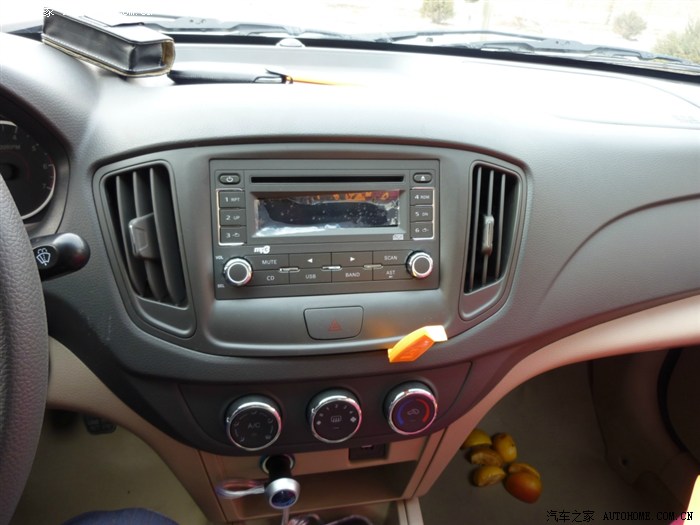

1、工具准备完毕，准备拆了。从双跳开始，两个拆机工具一起用，稍微用点力，很容易拆掉!

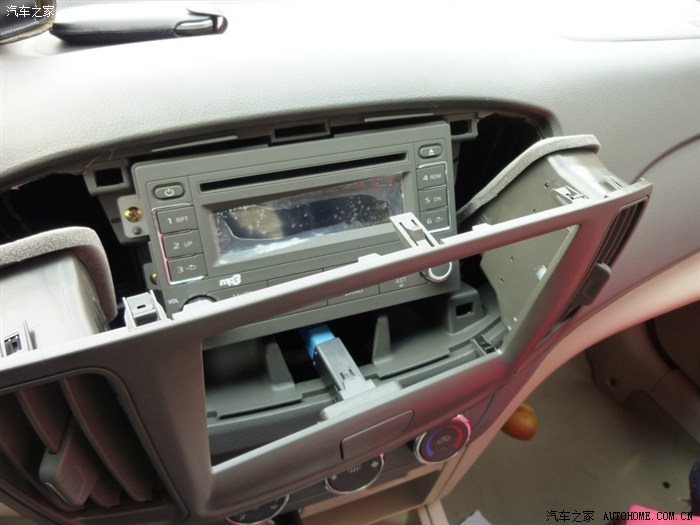

2、拆开之后可以看到双跳的连线，连线有点短，把插头拔开，面板就可以拿下来了。

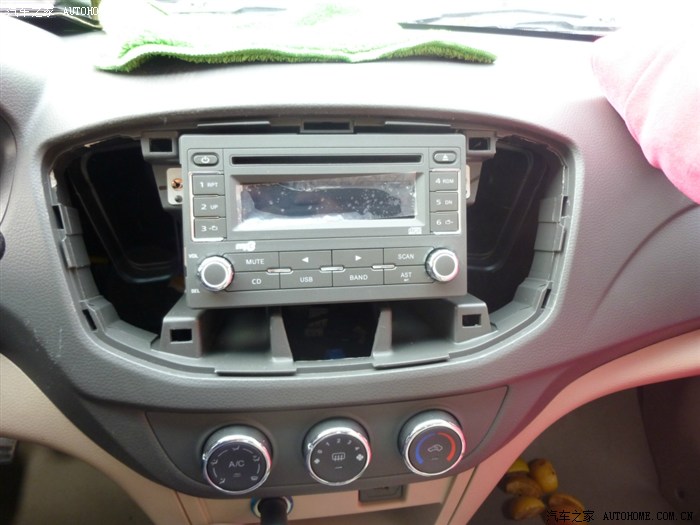

3、拆掉面板的样子，膜还没撕呢，准备束之高阁了，拍照留念。

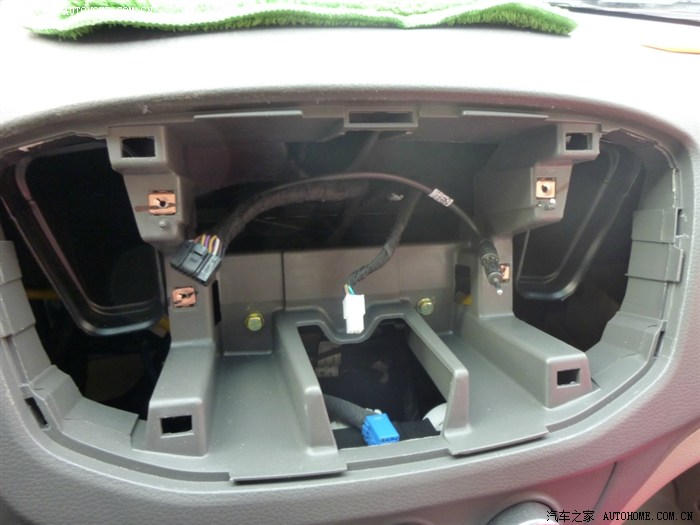

4、拆掉四个螺丝把主机拿出来，三根线，从左到右是主机排线、USB连线，收音机天线，没看到所谓的闲置电缆，不过也没太仔细看。

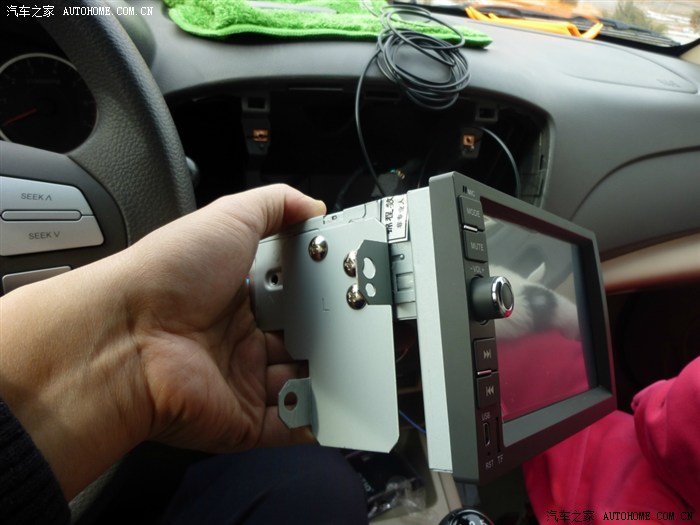

5、把新主机从塑料袋里拿出来，装上支架的样子，上面有L和R的标记，不会错的。

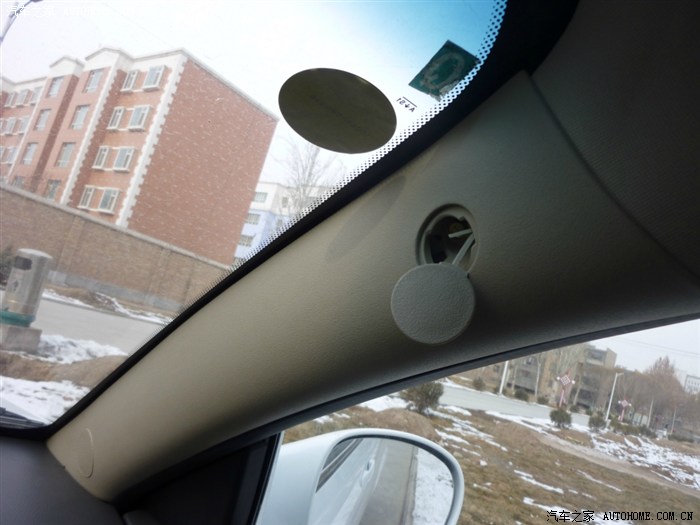

6、拆右前A柱，把小盖子撬开，里面有一个六角螺杆，用尖嘴钳捏住拧下来，顺着边一抠，A柱护板就拿下来了。

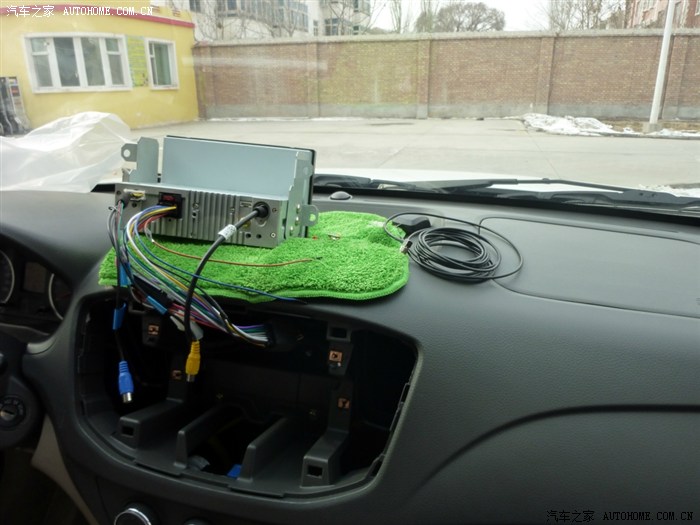

7、吸取了一个哥们划伤台面的教训，垫了擦车布，连接线缆，两根自带线缆插在主机上，另一端分别与原车排线和USB插口连接，收音机天线插好，GPS天线先拧上，就可以开机测试了，没问题关机，装GPS天线。
8、吸在A柱上，藏在护板里，外面看不到，效果还蛮好，不过没找到高音喇叭，不知道是不是这批车都没有
9、GPS线从A柱下到手套箱后面，然后穿到主机后面的位置连接好就可以了。开始布倒车摄像头的线了！
从副驾驶侧开始，先把一头穿进手套箱后面，然后到主机附近固定好，我是打个活结拴在档把上了。苹果为了除味，呵呵。把副驾驶前门附近那颗螺丝拧下来，线塞进护板往后走
10、穿线准备过B柱了
11、到后排座椅了，要把座椅抬起来，在前面有两个卡子，拆一个就好了，下面有一个螺丝，拧下螺丝把线塞进去再拧好螺丝，先走到座椅后侧。把座椅靠背放倒，人跪在后排中间，把左右头枕旁边的按钮按下去，一拉，靠背就可以往前翻了，露出了到尾箱的孔，注意线不要卡到固定靠背的那个槽里面，
12、看到没有，已经穿过来了
13、以为线会有点短你，结果后来证明还是有一点长的。
14、掀起尾箱垫，拧掉2个螺丝，就可以把尾箱锁的熟料盖取掉了，看到原车的线了
15、看到这个洞了吗？一会儿线就要从这里进来的
16、尾箱垫立在左后轮，准备打孔了，用普通的手电钻，设备自带开孔器，很合适的。箱子里面是拆下来的CD机头。本想打在雷达中间的，结果反光贴已经贴了，就贴在反光贴下面打了，后来的事实证明这是对的！
17、塑料后保险杠很容易打，小5的PP被钻了
18、中间那个小黑东西就是小5PP上钻下来的东西了
19、摄像头两个接头从后面一个一个穿进来，要把这个洞用起子捅破才能把这两个头塞进来，期间把尾箱垫垫在车下，开始车下作业，有点专业修车师傅的感觉了，可惜俺在车下没人给照相了
20、把右后倒车灯拧下来，准备接线，把白色的卡子也可以拉出来，白色为+，黑色为-极
21、把摄像头电源线中间开个口子，红线弄破，与刚才传过来的线中单独的裸线头连接，作为倒车检测线。胶布要缠好哦
22、黄色视频线接头连接好，电源线接头插好，也拿胶布裹好，确保接触良好
23、把摄像头敲进去了，后来证明好错误的，应该先固定一下，看看视频的方向，我第一次开机测试发现图像颠倒了180度，又费了很大劲把摄像头抠出来，重新调整好的
24、这里插一张图，声明不是打广告
25、装好的摄像头，周围有些毛刺还没处理，后来又取下来一次
26、尾灯室，摄像头电源线与倒车灯并联，绝缘做好
27、把视频线和主机连接，刚才穿好的倒车检测线与主机排线的棕色倒车线对接。开机测试，就是这时发现图像颠倒了。
28、前面连线完毕，装回
29、面板也扣好了，发现2个问题，面板不平整，双跳线没插，再拆开重来
30、把摄像头旋转好了，测试效果，没关闪光灯
31、再来一张清楚一点的倒车影像，效果刚刚的
32、系统主界面
33、FM收音机，这个频率是维语广播，呵呵
34、MTV功能，周传雄的青花，好听
35、在下面两个螺丝各装了1各垫片，然后装回，别忘了把双跳插好，面板扣好。
36、MTV效果
37、倒车效果
38、主界面
39、设置界面
最后提醒，摄像头先不要一下子敲进去，试验好角度再安装，装回面板别忘了双跳灯，所有的接头包括没用的一律用绝缘胶布缠好，就这么多了，很辛苦了，希望大家顶顶哦！
...
