点击:16588 | 回复:55 傲虎论坛 > 给傲虎装上了英国的Schrader AirAware胎压监测系统

楼主
只看楼主收藏本帖
发表于 2011-3-13 12:43:38

给傲虎装上了英国的Schrader AirAware胎压监测系统

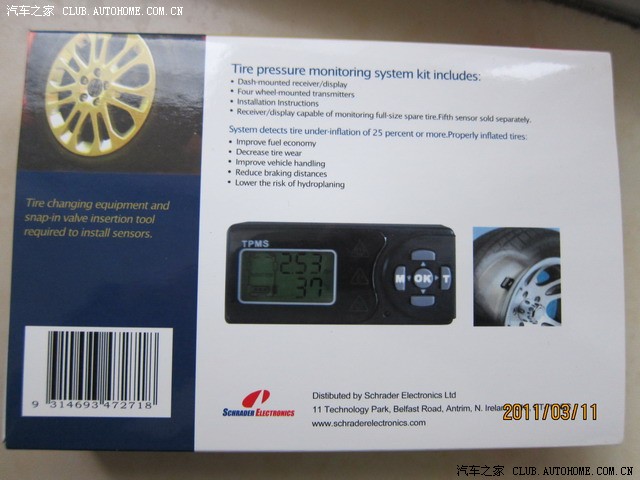

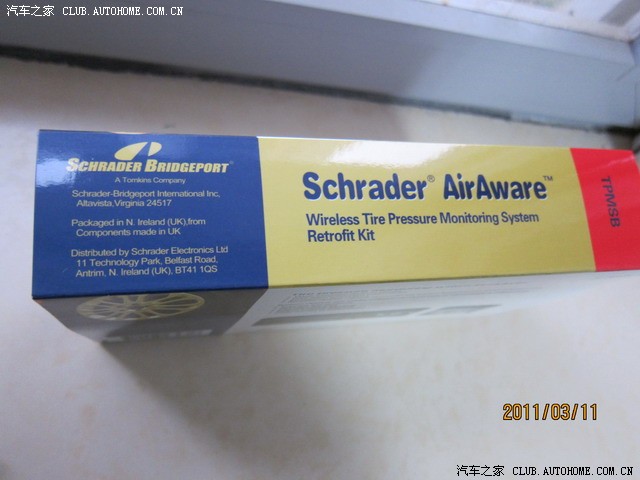

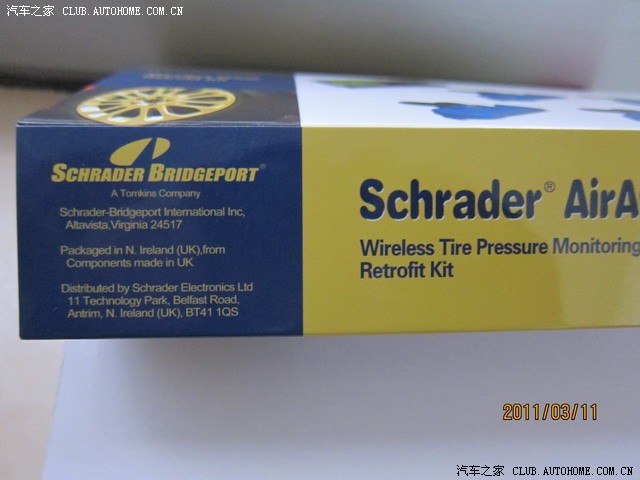

在淘宝商城上购买了英国的Schrader AirAware胎压监测系统,行货,2800元一套,送4个进口气嘴(塑料袋里边装的就是,只是备用,安装时用不上,原装传感器配有气嘴)。

下面的安装使用说明书中文版(文字来自网上,非本人编写,放在这里方便有需要的同学)
一、安装
第一步:将轮胎拆下放气
第二步:将橡胶胎和轮毂拆开
第三步:把原来轮毂上的气嘴从根部(轮毂内面)用刀片割断、从轮毂外面拔下气嘴
第四步:把新的传感器气嘴橡胶部分涂上肥皂水,从轮毂里面将传感器塞入
第五步:拧下新的气门嘴保护帽,把安装工具(轮胎专营店和汽车维修店有)拧在气门嘴上
第六步:用安装工具用力拔传感器,直到传感器贴紧在轮毂上
第七步:将橡胶胎和轮毂装在一起
第八步:充气
第九步:做轮胎平衡
第十步:将轮胎安装在汽车上

二、激活传感器:
第一步:把轮胎气压充到比正常偏高一点
第二步:按 【M】 键(按着不动,大约几秒钟)直到显示【USER SET】,键是接收器上的(下同)
第三步:按 【▼】 键(按一次再按一次,共两次)显示 ID LEARN
第四步:按 【T】键 左前轮图标和1闪烁
第五步:放左前轮胎气,听到 嘟 声后,左前轮图标变黑并和1停止闪烁
第六步:按 【T】键 右前轮图标和2闪烁
第七步:放右前轮胎气,听到 嘟 声后,右前轮图标变黑并和2停止闪烁
第八步:按【T】键 右后轮图标和3闪烁
第九步:放右后轮胎气,听到 嘟 声后,右后轮图标变黑并和3停止闪烁
第十步:按【T】键;左后轮图标和4闪烁
第十一步: 放右后轮胎气,听到 嘟 声后,右后轮图标变黑并和4停止闪烁,注:此时4个轮胎的图标全部变黑
第十二步: 按 键 保存
第十三步: 按【M】键 退出
第十四步: 将4个轮胎气压按标定的气压打足气。
注意:4个轮胎必须一次依次激活,不能单个去做。

三、轮胎气压、温度设定
(一)前轮气压、温度设定
第一步:按【M】键(按着不动,大约几秒钟)直到显示USER SET和两个前轮黑图标
第二步:按【T】键第一个数值闪烁,用【▲】【▼】调整,再按【T】键依次调整气压、温度数值
第三步:按键 保存
(二)后轮气压、温度设定
第四步:按【▼】键出现后轮三个(包括备胎)图标
第五步: 按【T】键第一个数值闪烁,用【▲】【▼】调整,再按【T】键依次调整气压、温度数值
第三步:按键 保存
注:轮胎气压是两个前轮和两个后轮分别设定,设定后,当轮胎气压低于25%或高于50%时将会报警,轮胎温度一般设定在70-80摄氏度,当轮胎温度达到设定温度时也会报警,对防止爆胎提出了预警,极大提高了行车安全。

四、kPa(千帕)、PSI (磅)、BAR(巴)、℃ 、℉ 的设定
第一步:按【M】键(按着不动,大约几秒钟)直到显示USER SET和两个前轮黑图标
第二步:按【▼】出现后轮三个(包括备胎)图标
第三步:按【▼】出现 ID LEARN
第四步:按【▼】出现 EXCHANGE
第五步:按【▼】出现 备胎黑图标 和ON 或OFF
第六步:按【▼】出现 UΠ╘kPA psi bar和UΠ╘ ℃ ℉
第七步:按【T】键进行选择
第八步:按保存
第九步:按【M】键退出
注:轮胎气压大多数汽车用kPa(千帕)标注,温度国人习惯用摄氏度表示。
上述步骤完成后,把接收器放在驾驶台上,车辆行驶时每个轮胎的气压和温度一目了然,因为是无线的,没有动任何线路。















[ 本帖最后由 山鹰之哥 于 2011-03-13 12:48:15 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 12:47:48

传感器的照片,上面标有生产日期,全部是2010年3月生产的。











[ 本帖最后由 山鹰之哥 于 2011-03-13 12:49:22 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 12:50:03

传感器的编号照片







[ 本帖最后由 山鹰之哥 于 2011-03-13 12:50:47 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 12:51:27

传感器的其他局部照片









[ 本帖最后由 山鹰之哥 于 2011-03-13 12:52:30 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 12:54:04

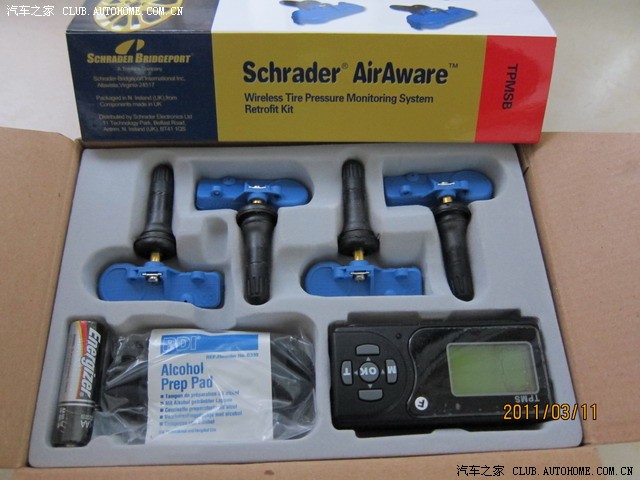

接收器及其配件照片(正、反两面),那个纸包是酒精纸片,安装魔术粘时清洁用的。





[ 本帖最后由 山鹰之哥 于 2011-03-13 12:54:23 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 12:59:56
安装过程很简单,开去一个朋友开的德国马牌轮胎店,里边工人很多,拆轮胎、装传感器,做动平衡。在那里忙着跟朋友吹牛,在旁边都忘记照相了,过一会就装好了,赶紧按照打印好的说明书放气激活,过程也很简单。全过程大概半个小时左右。装好后,开回车库后才随手照了一张照片。








[ 本帖最后由 山鹰之哥 于 2011-03-15 19:18:50 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 13:11:09

顶起,顺便p个淘宝地址吧


发表于 2011-3-13 13:16:17

引用:

原帖由 90小康 于 2011-03-13 13:11 发表在 6新窗口中打开引用楼层
顶起,顺便p个淘宝地址吧

在淘宝上查找“原装进口 英国SCHRADER无线胎压监测系统TPMS 送进口气嘴一套”,2800元那款就是。“喻氏汽车用品专营店”专卖的。

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 15:28:25

顶起来


签名: 生活只能说事维持~~~
发表于 2011-3-13 16:07:47

请问是不是只能一个个轮胎查看胎压?胎压低到一定程度是否会自动警报?


发表于 2011-3-13 16:19:04


引用:


原帖由 gznono 于 2011-03-13 16:07 发表在 9新窗口中打开引用楼层
请问是不是只能一个个轮胎查看胎压?胎压低到一定程度是否会自动警报?


高压或者低压会自动报警。1楼写有的,也可以去看官方网站的资料。





"轮胎气压是两个前轮和两个后轮分别设定,设定后,当轮胎气压低于25%或高于50%时将会报警,轮胎温度一般设定在70-80摄氏度,当轮胎温度达到设定温度时也会报警,对防止爆胎提出了预警,极大提高了行车安全。"

[ 本帖最后由 山鹰之哥 于 2011-03-13 16:33:49 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-13 16:27:54

多谢山鹰哥,我自己先了解一下


发表于 2011-3-13 17:12:56
再顶一次吧

发表于 2011-3-13 23:11:35
好贴好东东顶一个,等哦滴黑虎到手就装一套!

  • ryanyan07

  • 发信息

  • 威望:0 (1精华帖)
  • 帖子:22帖 | 583回
  • 注册:2010年8月11日
  • 来自:广西 柳州
  • 爱车:五菱之光
发表于 2011-3-13 23:22:31

楼主你的傲虎是在南宁那家subaru店买的啊?多少米啊?


签名: 【信念 创造 拥有】目标:subaru
发表于 2011-3-13 23:40:36

引用:

原帖由 山鹰之哥 于 2011-03-13 12:59 发表在 5新窗口中打开引用楼层
安装过程很简单,开去一个朋友开的德国马牌轮胎店,里边工人很多,拆轮胎、装传感器,做动平衡。在那里忙着跟朋友吹牛,在旁边都忘记照相了,过一会就装好了,赶紧按照打印好的说明书放气激活,过程也很简单。全过程大概半个小时左右。装好后,开回车库后才随手照了一张照片。…

是不是有点阻碍仪表盘了

发表于 2011-3-14 08:42:56



引用:



原帖由 小破船 于 2011-03-13 23:40 发表在 15新窗口中打开引用楼层
是不是有点阻碍仪表盘了

位置可以自已随意放置的,我自已觉得那个位置不错,看起来方便,尤其是在高速行车的时候。那个位置挡不了多少仪表(主要是挡住了小部分高转速仪表读数和小部分低速度读数,照相距离的问题,实际不会像照片那样挡得那么多)
[ 本帖最后由 山鹰之哥 于 2011-03-14 08:45:30 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-14 08:47:10


引用:


原帖由 ryanyan07 于 2011-03-13 23:22 发表在 14新窗口中打开引用楼层
楼主你的傲虎是在南宁那家subaru店买的啊?多少米啊?

在南宁【意之诚】购买的,价格29.98万,当时只送一键启动。现在据说送的东西多一些,除了一键启动,还有护板什么的
[ 本帖最后由 山鹰之哥 于 2011-03-14 08:48:06 编辑 ]

签名: 南宁傲虎车友群598605,欢迎加入
发表于 2011-3-14 08:55:17

大哥,俺说了您别生气啊!


传感器米国是公认的老大,老英貌似没什么拿的出手的东西了。


俺也是刚装的,铁将军109,包人工、安装、调试,,,,,,1000大米!跟您这个一样一样的。屏还大点,四个轮胎都独立显示,独立设置,独立报警,胎压、温度。


还可以装备胎的,加200元就行,俺孤寒俺没装。


发表于 2011-3-14 09:18:25

山鹰哥真是个神人,敢于冒险。。。。哈哈~


发表于 2011-3-14 09:46:41
