【萨瓦纳安装电台·逆变器·射灯·电子狗·行车记录仪整体作业】



     车入手有几个月直在鼓捣加装电台·220交流·射灯·电子狗·行车记录仪设备自驾出行必备之物打造我微型房车拖家带口呼朋唤友随时都可以来场说走就走旅行经过前期测量准备购置设备具体安装位置布局后期实际操作改进已基本完工没有办法休息时间有限利用休息时间历时3个自己边琢磨边弄比较喜欢自己都手虽然什么但也有成就感欣喜之余发此帖子供车友参考

先来张我两个座驾家伙

准备工具电钻电烙铁热熔胶枪钳形万用表各种扳手螺丝刀端子压线钳剪子美工刀砂纸自喷漆(黑白)车用防水胶布等
================================

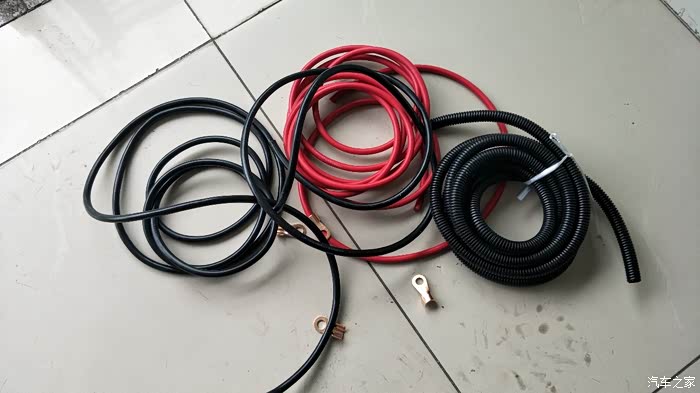

设备准备欧讯车载电台220V1200A逆变器电子狗记录仪射灯路继电器自锁开关模块200A40A继电器各车用防水插头插座8个保险盒及保险片若干保险盒取电器接线端子10平方纯铜线(黑红各5米)1.5平方纯铜线双股10米0.5平方铜线8米0.3平方铜线10米波纹管13mm外径5米10mm外径5米10mm热缩管1米等
==================================

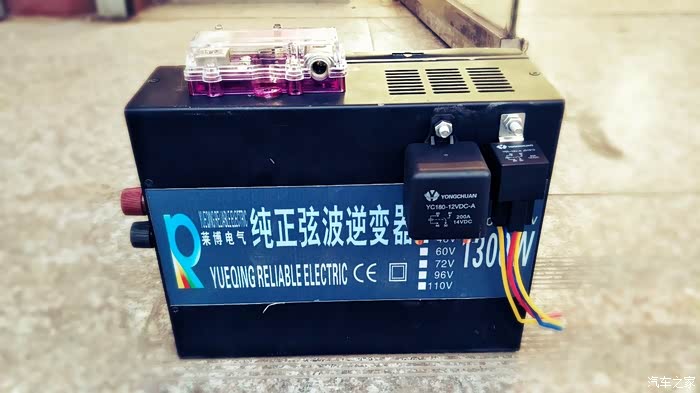

逆变器保险逆变器继电器射灯继电器

车台欧讯国产

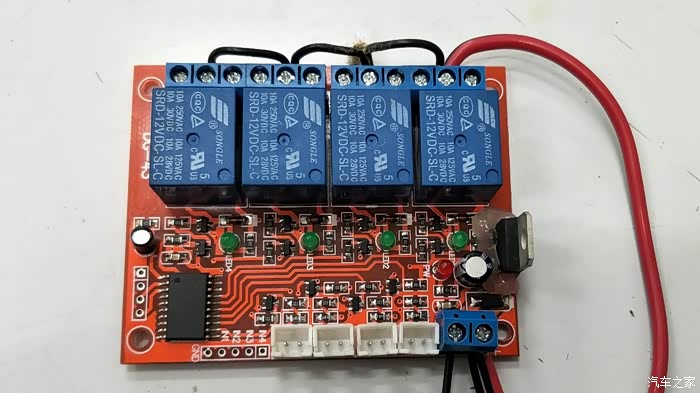

路继电器自锁开关模块

线材若干

首先制定体布线方案

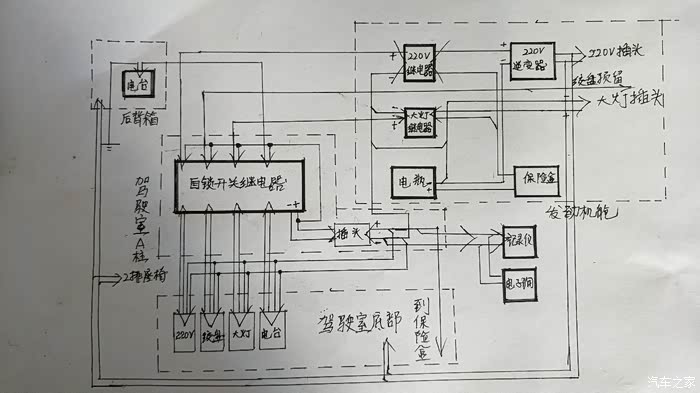

自己绘制布线图

【控制电路部分】
1.控制电路线束制作

制作路继电器自锁开关模块接线端子0.3平方铜线个开关开关控制背景灯电源个开关16股线还有根保险取电器正极线17股负极灯继电器逆变器继电器及绞盘预留控制线另做成组从驾驶侧A柱穿线到发动机舱分别做标记能搞混

端子太制作起来相当费力

开关使用原车备用开关但没有合适插头自己制作从网2.5mm间距孔端子经过打磨粘贴成间距2.5mm孔端子打磨

使用热熔胶枪粘贴加固

插头制作完成

把线束理顺防火胶布控制线束完工路开关对应路继电器自锁开关模块接线端子分别电台逆变器射灯个绞盘备用路继电器自锁开关模块电源插头记录仪插头个电子狗插座电子狗点烟器插头里有降压模块可以甩掉直接接12V电源所以接个12V电源插座记录仪有降压模块直插式就做个两路插座因为电子狗记录仪启动就必须工作所以直接接电源无需开关控制

2.开关改造

从经销商处定4个后视镜开关确定接线这两个线柱背景灯负极正极可接反

侧中开关接线柱这个没有正负之分

开关图标都办法把图标改成相应图标就这个困扰问过广告设计朋友都没辙因为太制作说丝网可以但就你这点玩意没人搭理你哥哥自己来办法总比困难

黑漆用细砂纸打磨掉

跟广告朋友那抢广告贴剪成我要图形

黑色自喷漆喷涂

晾干把广告贴撕掉哈哈错吧虽然工整纯手工制作俺满意

其他

3.路继电器自锁开关模块安装

路继电器自锁开关模块作用面开关控制因为开关点动开关能自锁也就你按去电路接通松开电路就断开那么你要使某个电器持续工作就让电路始终接通通过他自锁再按循环模式失电后再启动默认断开对原理有兴趣可以去百度这里就再仔细介绍个作用电流控制电流如果直接用开关控制电流通断会产生火花安全个开关会装在驾驶室也美观这个也研究时间放在哪最后把他放在驾驶侧A柱里先找到个螺丝支柱这个从我媳妇理发器材先把他宁在路继电器自锁开关模块在A柱位置

用热熔胶枪简单固定

把螺丝拧路继电器自锁开关

再用热熔胶枪加强固定待用

4.控制电路布线

将制作控制线束从A柱与中控台缝隙穿将对应插头接‘1’行车记录仪降压电源接线端都焊有插头换维修都方便记录仪电源线从A柱去到前挡风玻璃边连接记录仪‘3’位置记录仪电子狗插座对应连接‘2’路继电器自锁开关模块也把对应插头接然后把A柱安装回原位

线束穿到中控台面后将取电器插在20A后备箱12V电源插座保险两个20A保险中控台12V插座保险后备箱12V电源插座保险关钥匙断电钥匙在ACC接通

路开关插头从备用开关孔处穿出制作开关

将开关推回原位颜色有些同啊原车磨砂面我这亮面你能读懂这什么东东吗

逆变器射灯继电器还有路备用线电源负线从中控台底原车穿线孔处重新打眼穿到发动机舱顺车体边缘走到蓄电池控制电路部分完成这部分使用0.5平方铜线

【逆变器射灯安装固定及布线】
1.逆变器支架制作

找到工厂用剪板机折弯机制作逆变器支架剪板机

折弯机

我把逆变器支架放在发动机舱电瓶车头侧

位置刚刚钣金稍稍有点碍事用锯条拉掉

安装情况

确定合适后拿来打磨

防锈漆白色自喷漆

喷涂防锈漆

喷涂白漆

2.220V插座制作

本来计划在个位置安装插座因为现在手机都快充普通USB插座以无法满足要求必须要充电适配器支持才可以前面实在没有位置安装想破操作台所以暂时搁置只装中后部中部我选择装在扶手箱后面把扶手箱后面盖子取

后盖

在水杯座部用美工刀开个安装孔

从里侧看插座面带卡槽牢固

把插座卡在里面牢固

后面插座我选择装在灭火器千斤顶储物盒盖板开孔方式

安装后效果

3.逆变器安装

最初安装位置有科技感过经过实际使用失败因为在停车时使用水箱冷却风扇工作时热风都吹在逆变器结果造成逆变器温保护动作逆变器停止工作后来屠苏车友说把逆变器放在座椅经过研究也就这个位置碍事想放在后备箱面板里来研究半天太麻烦放弃就副驾驶座位

副驾驶底我也研究种办法如果固定在有两个弊病座椅向前移动时逆变器就会在排座椅前露出来那么乘坐者脚就会踩到逆变器座椅向后移动时又会影响座椅移动量会堵住座椅暖风通风口影响暖风散热最终把逆变器固定在座椅这样他就会跟座椅移动会影响座椅前后移动而且会离板有会影响出风口散热8号铁线把逆变器固定在座椅底钢管支架直接捆绑8号线做钩子中间金店卖两个弹簧这样固定即稳固还有弹性乘坐人员后座椅因为弹性逆变器也会跟影响舒适性逆变器稳固性

安装后效果非常隐蔽非常理想

排乘客会受到影响

逆变器最初安装支架保留块电木板固定在支架把逆变器射灯继电器以及保险安装在这里保护装置离电源越旦出现路接能第时间起到保护作用再把到发动机舱控制电路电源负极接电瓶负端逆变器射灯控制线接到对应继电器路备用把接头包扎避免接将电源正极先接在保险路保险100A接逆变器继电器那个路保险40A接射灯继电器那个出来后有防水插座射灯相接线路外面都套有螺纹管保护

4.射灯安装

射灯接线先用防水胶布缠外面套螺纹管保护防水插头接线端子用端子压线钳压紧然后用电烙铁焊结实热缩管密封

将射灯固定在前保险杠接线穿过进气隔栏接射灯插座

5.逆变器布线

逆变器要从电瓶接到驾驶舱线路比较所以我选择10平方纯铜线外面套螺纹管保护

从逆变器继电器接路正线再从电瓶接路负线到驾驶舱

原车穿孔处打孔穿到驾驶舱注意要碰到原有线路造成故障

进驾驶侧顺底边缘走到扶手箱后侧把线赛到缝隙里

再从扶手箱后侧绕过去穿入副驾驶把线引出接逆变器直流输入端

逆变器交流输出容量插头插在交流输出插座顺直流进来方式反穿回到扶手箱后侧交流部分我用1.5平方纯铜线

交流电线在扶手箱后面位置焊接个插座用来连接扶手箱后面220V插头同时连接另路在板隆起处穿过去后备箱220V插座

焊接插座接线端子

扶手箱面板220V插座接线处用热熔胶枪密封绝缘

完工后样子工整吧

排座椅卸掉用铁线捆绑220V电源线经板隆起出穿过在座椅固定螺丝板开口处拉出把电线穿过来

从内侧座椅安装孔再穿到未外测安装孔

座椅外侧安装孔再穿到C柱

从C柱穿到后备箱灭火器储物盒内

依次用铁线把220V电源线带过来固定在储物盒盖板220V插座用热熔胶枪把接点密封焊接

安装后效果图

【电台安装】
1.控制面板安装及布线

电台控制面板我把它安装在中控台储物盒里位置刚刚用实木做个座边角处粘双面胶牢牢卡在里面

在储物盒物里侧用电钻打个空

穿线时要特别注意控制电缆水晶头脆弱先用朔料把水晶头包再拴根结实线绳用胶布缠牢固线绳端捆在铁线再从孔穿过去可直接把水晶头铁线连接铁线太硬容易损水晶头先把铁线穿过去

再把绳拉过去带动电缆水晶头可用蛮力以免损水晶头电缆另端在中控台底穿到A柱再到A柱并把电缆固定要影响脚底油门刹车离合器踏板操作

安装后效果

2.电台主机安装及布线

电台主机我把它放在后备箱灭火器千斤顶储物盒里电源线控制电缆就穿到后备箱将控制面板电缆从A柱经驾驶侧门牙边穿过同时还有根电源正线路继电器自锁开关模块控制端接出电缆并走线

电源正线控制电缆经过B柱再到后门边门牙穿到C柱从C柱再穿到后备箱灭火器储物盒内

电台主机在后备箱灭火器千斤顶储物盒里安装位置先找到块合适铁板在里面找到几个固定孔位用电钻打把电台在固定在铁板然后把铁板取喷漆防锈处理有车友会问千斤顶灭火器怎么办灭火器可以正常放回千斤顶就放回去其实千斤顶我直也没往里放千斤顶比较沉又没有固定装置颠簸路面会在里面碰撞异响所以我就把他放在后备箱储物盒里盖子稳固会制造异音把控制电缆插电台电源线只穿根正线所以负线就接在后备箱12V电源插座负极正负线合并端焊接有插座主机电源插头直接插接拆卸方便

3.天线支架及馈线连接

天线支架比较头疼因为众车里根本没有匹配车型支架只能自己做做完后发现我买这个卡边支架没有防盗功能那位哥顺手就可以把他拧走没办法又从网个JEEP防盗支架开始改

把买来支架切割只要天线支架部分再把自己做支架座切割只要座部分然后焊接在部分又喷白漆与车身加有吻合感

安装后里面效果利用后尾灯两个固定螺丝固定支架与车身贴合处粘有双面胶加牢固

馈线从尾灯线空穿出来

馈线烟斗头比较又无法拆卸只能把密封胶皮割条口子穿过去

这个口子粘贴费先用补车胎结果失败没粘住后来用玻璃胶也失败玻璃胶干以后碎成块块最后在我铺板时用他们块做弹弓皮子粘贴成功馈线裸露部分我缠层防水胶布防止磨损在尾灯面开槽把馈线引出

安装效果满意

再来

来张全景苗子

中控台处没有线非常整洁解决各种布线混乱问题

至此全部作业完毕收工
----------------------------------
发动引擎测试

电子狗记录仪直接连接电源拧动钥匙直接启动你会听到两个甜美妹妹动听欢迎提示边伺候去吧

220V电源开关路自锁继电器模块相应继电器电吸合并自锁接通逆变器继电器动作并保持吸合状态所需电流只有3.5毫安逆变器继电器主触头接通逆变器电源逆变器工作220V带600W水壶煮茶味道就成功

220V带650w电饭锅20分钟饭熟成功

扶手箱220V插座笔记本相机手机平板等都可以使用原装充电适配器充电在苦恼充电问题

电台电源开关路自锁继电器模块相应继电器电吸合并自锁接通电台主机电台工作稳定还没整明白熟悉中无线电操作证已考完来就可以去验机自驾游车队利器成功

射灯电源开关路自锁继电器模块相应继电器电吸合并自锁接通射灯继电器动作射灯继电器主触头接通射灯成功点亮

亮度过装装样子也蛮漂亮成功

自驾游季节开始可以呼朋唤友驰骋原野萨虽但它我最喜欢能给我带来乐趣没有最只有适合自己就也祝伙伴们能拥有适合自己爱车并友情提示自驾豁车注意安全几张骚图显摆显摆






特别声明本帖所述所有改动纯属个人爱对于可行性合理性安全性还有待考证其他车友因参考本帖造成良后果或故障本人概负责

童鞋对怠速会会伤车问题困扰我就在补充两句在前期测量我就已经强调过使用容量用电设备必须启动发动机即便用电设备时间停机状态使用以免造成电瓶亏电再有就时间怠速运转会会损害发动机问题这里我有两点要要说1.使用容量电器并经常使用偶尔出去玩时候才会使用这个影响如果经常出去野装备就型发电机2.要说利于发动机保养这个就仁者见仁智者见智都说抽烟影响身体健康但有直在抽都说喝酒伤身但也没有阻止人们喝酒脚步都说纵欲过度减寿但也没能阻止人类繁衍进程所以对于个寿命只有几年机器来说难道比人健康重要吗爱护车没毛病从使用来省在于平时保养对对于什么时间怠速容易产生积碳我觉油品质量重要就像现在食品添加剂农药化肥你认为吃那么点点所谓绿色蔬菜什么就能保证健康个人观点同意点赞送砖盖别墅也非常欢迎童鞋们交流心共同探讨

¥
