福克斯CD机时钟背光最完美最简单改造，都下手吧！！！

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
楼主
点击楼层复制帖子链接发表于 2008-05-10 20:52

福克斯CD机时钟背光最完美最简单改造，都下手吧！！！

不用音响的时候显示时钟，但背光不亮。白天没有关系，但晚上看不到，虽然可以先选中一个音源，然后按CLOCK来激活背光，但比较麻烦。动手的办法网上很多，都要动电铬铁、甚至热吹，保修不说，找人更麻烦！现在简单了，福克斯CD机时钟背光最完美最简单改造终极大法：

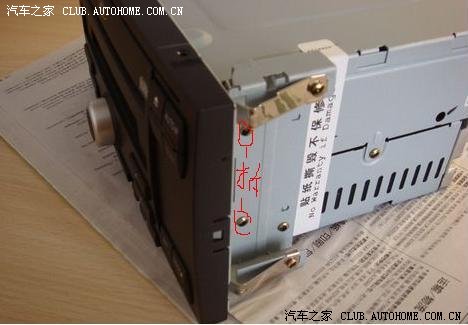

首先是用配套的四个钥匙取下CD机，需要注意的是钥匙的斜口都要朝中间，使劲插入CD机四个角上的四个口，插到位会有个轻脆的响声，手上也能感觉钥匙到位了。四个钥匙都插到位后，拉着钥匙环就可以把CD机拉出来了。CD机的背部的天线及接线不用拆，拆下边上的四个螺丝。

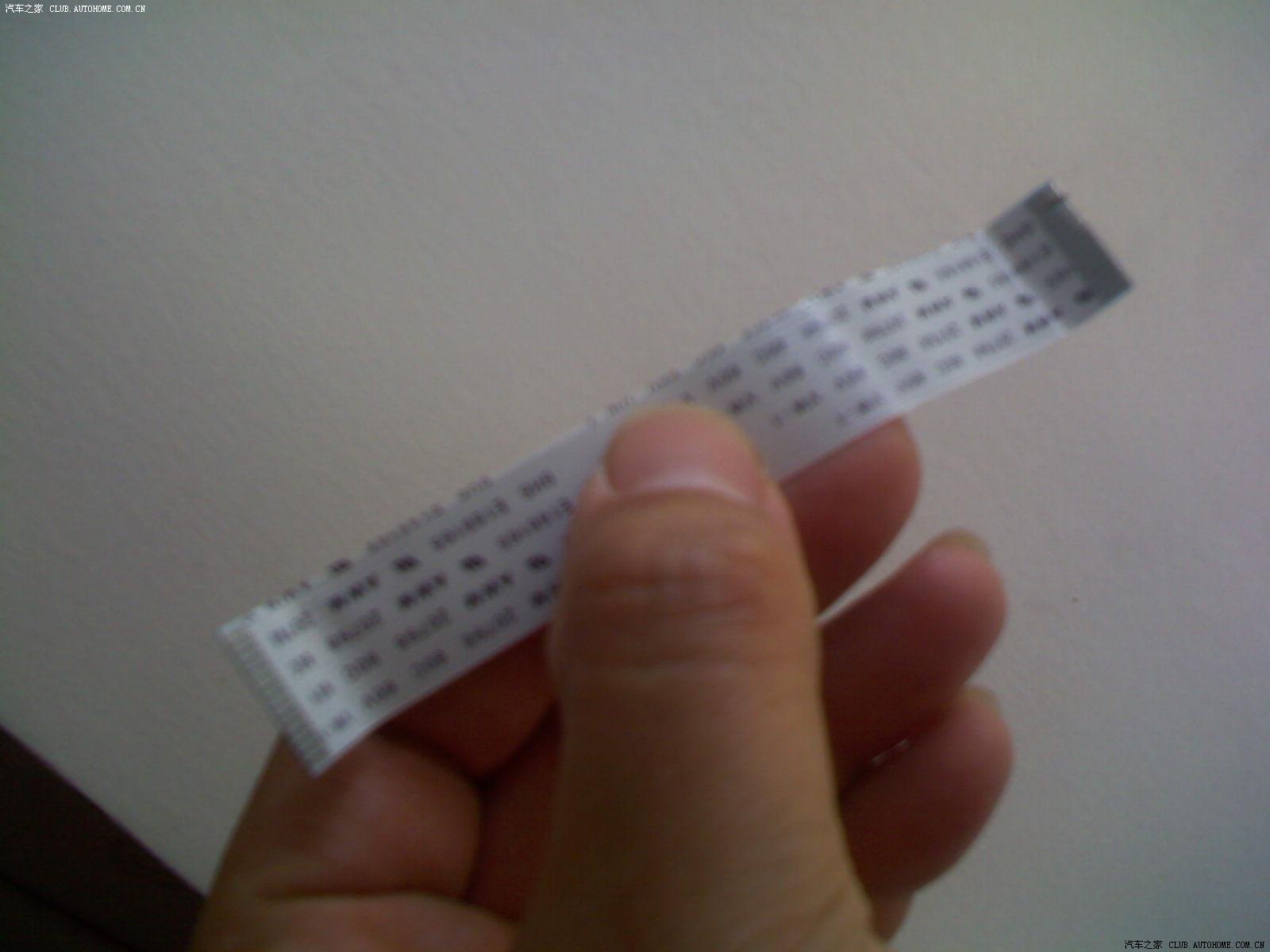

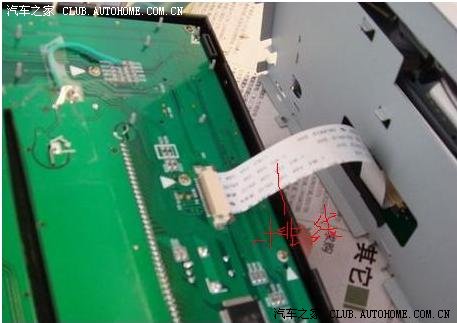

下面就能看到CD机内连接主机与面板的排线了:




松卡扣取下，其它螺丝不用再拆了。下面主要是轻松的改造这条线就可以了。

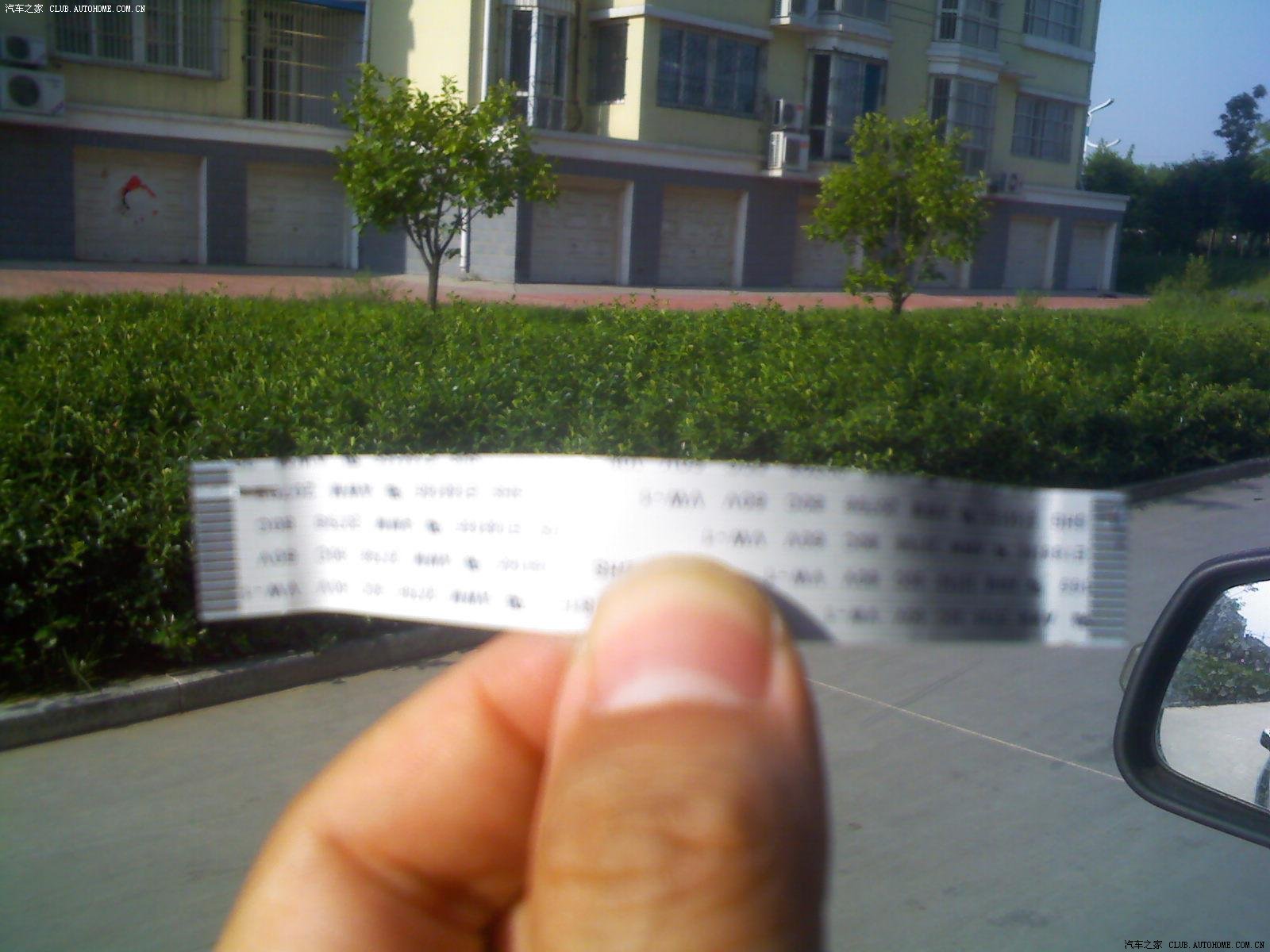

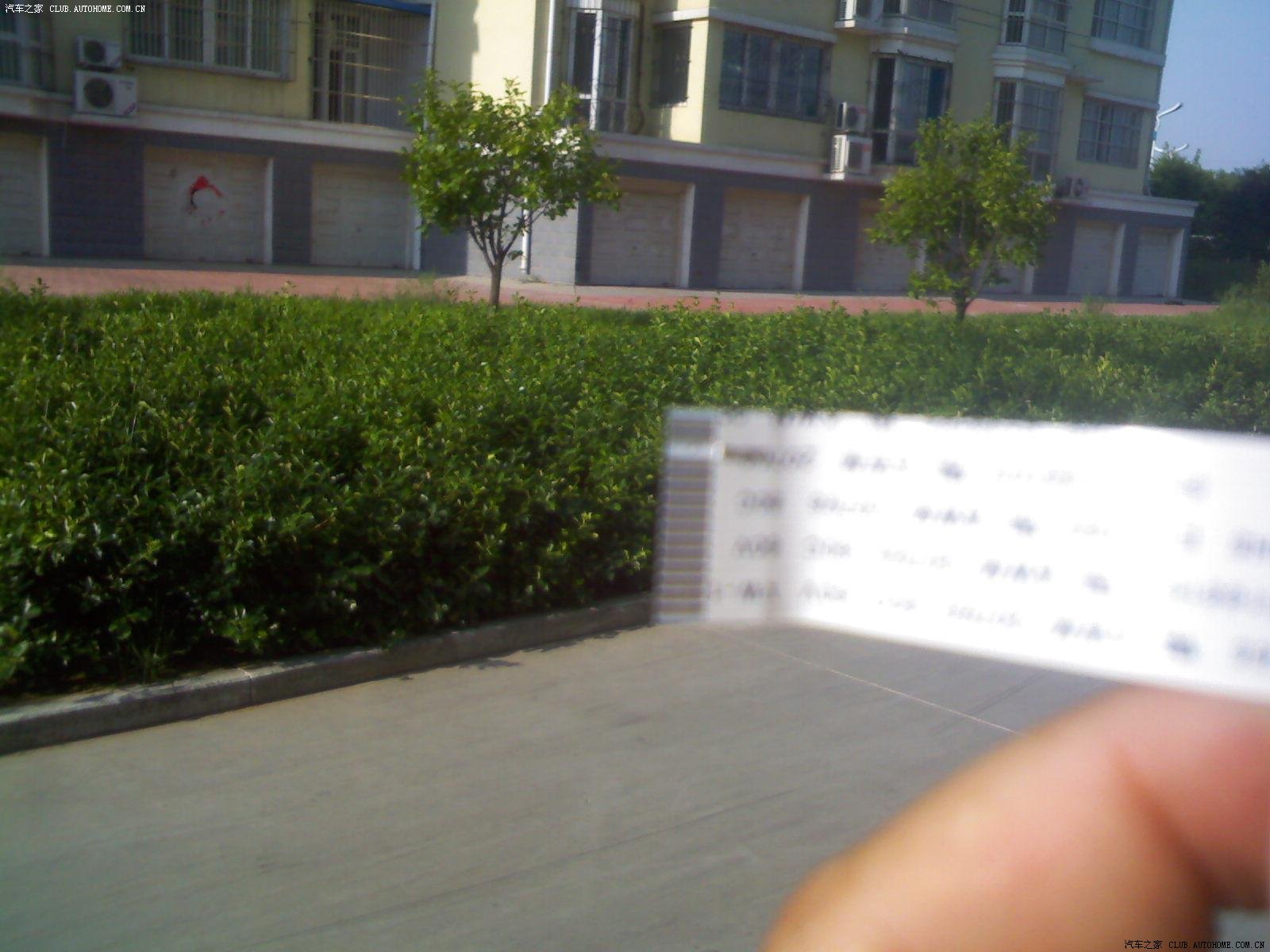

我们知道以前背光LED限流电阻是R202电源端连接到P2KEY，且需要断电路板上的原供电线（受不了，糟蹋），如不断则需要用加电阻降压（经我实测，确实压高）。再测，发现R202接到排线的第3条，P2KEY接到排线的第2条，很简单了，改排线！将连面板端的2、3线连起来（可用导电漆或者用刀翘起3折上2也行），

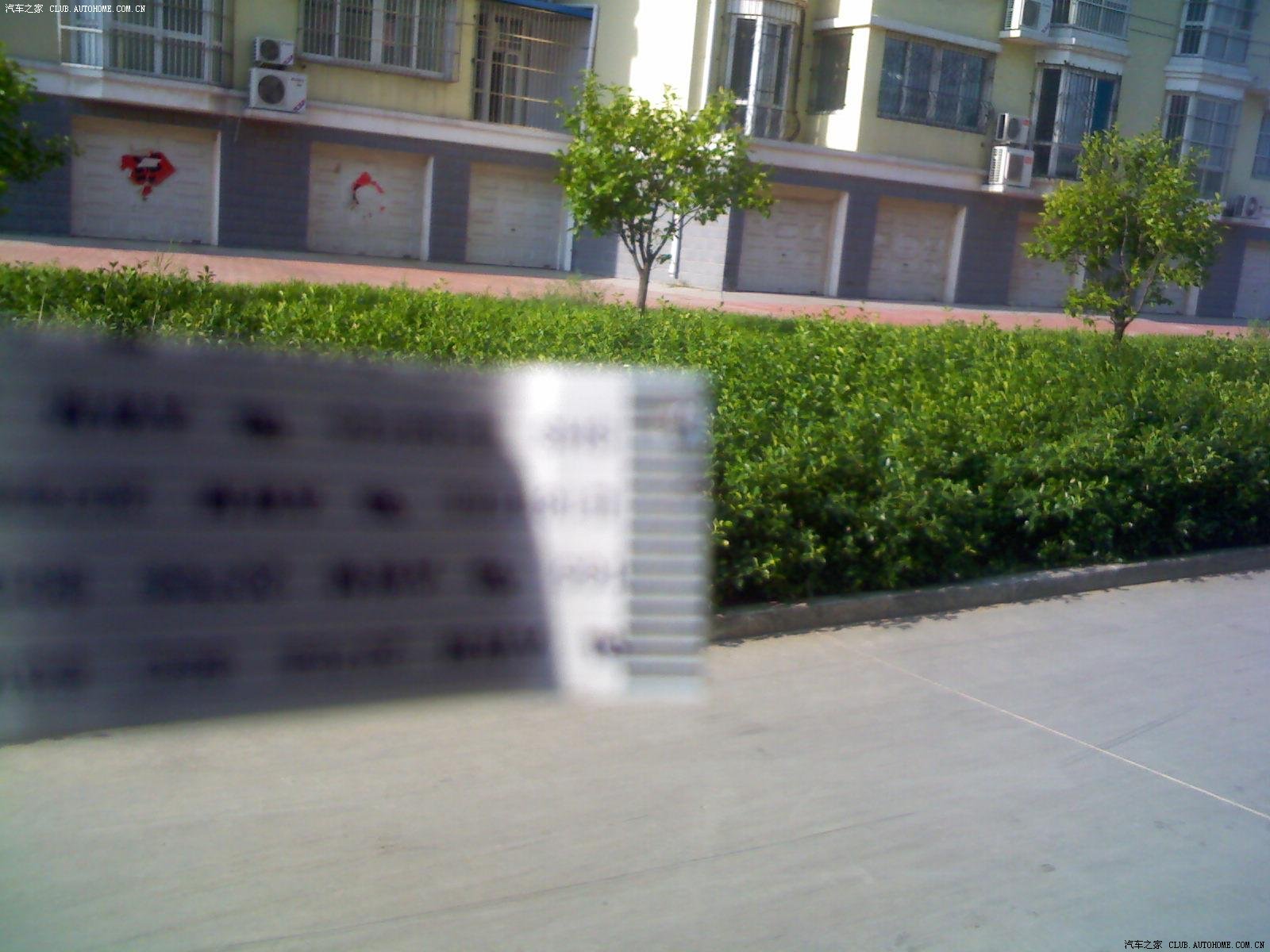

再将连主机端的3翘起或直接断掉。





OK，接上测试，安全且无问题吧！真不明白那么多人为什么去改造电路板！还有CAF的工程师们干什么去了！福克斯CD机时钟背光最完美改造成功，就这么简单！

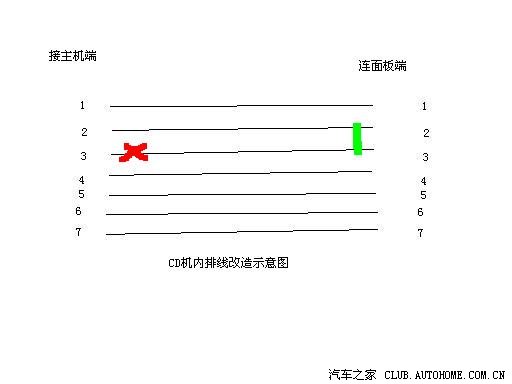

下面是排线改造的示意图，这可清楚了吧





以下是改电路板的图，向这些铺路的先辈致敬（真心感谢！）



这需要电铬铁、热风枪，关键的技术，生手？哈哈，就算了吧！


这让人心疼，直接割断线路板上的线了！


这简单，但可能有隐患，没断主机电，上面说了，有压差的！



这是俺的，最完美最简单最安全改造，除了相片有点虚(手机拍的），不明白的敬请问～～
下面是只开车灯后的图






下面是再开FM后的图



OK！

鸣谢： 黎民
说明 ：19楼真是太牛了，就是这么回事！感谢精彩解说！

看到大家亮么踊跃，却又不敢下手，真急呀，初步打算自己弄批排线，做好后分给大家。如果有赞成的，请回一声





[ 本帖最后由 ab382 于 2008-05-11 18:29 编辑 ]
返回顶部

返回本版　回复　举报

想疯了FKS
 三星会员

 威望：
41
 积分：
0
 帖子：
13
 精华：
0
 注册：
08-04-25
 来自：
河北
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
1楼
发表于 2008-05-10 20:55
占位，沙发慢慢看
返回顶部

返回本版　回复　举报

该用户已被删除
 0

 威望：
0
 积分：
0
 帖子：
0
 精华：
0
 注册：
0
 来自：
无
 车系：
0
 状态：
用户被删除
2楼
发表于 2008-05-10 21:00
本楼已被删除
767江苏华盛汽车销售有限公司为您服务，全系现车业务咨询13
返回顶部

返回本版　

外甚么球糊麻擦
 白银长老

相册
 威望：
1088
 积分：
1
 帖子：
41
 精华：
0
 注册：
08-03-09
 来自：
山西
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
3楼
发表于 2008-05-10 21:05
什么东西`？
返回顶部

返回本版　回复　举报

pzh008
 青铜长老

 威望：
641
 积分：
0
 帖子：
51
 精华：
0
 注册：
07-03-09
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
4楼
发表于 2008-05-10 21:25
楼主的办法太高明了
俺怎么看不懂啊？
返回顶部

返回本版　回复　举报

happyfyf
 福克斯版主 [认证车主]

相册
 威望：
32680
 积分：
600
 帖子：
1303
 精华：
73
 注册：
06-01-20
 来自：
北京
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
5楼
发表于 2008-05-10 21:33
此主帖已经被 happyfyf 推荐

帖子标题：福克斯CD机时钟背光最完美最简单改造，都下手吧！！！

推荐理由：我也没看懂，不过这样的帖子应该推。
我来自北京周口<br>你来自云南元谋<br>我握住你长满绒毛
返回顶部

返回本版　回复　举报

lxk_100
 青铜长老

 威望：
668
 积分：
0
 帖子：
10
 精华：
0
 注册：
07-03-06
 来自：
陕西
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
6楼
发表于 2008-05-10 21:43
着实没有看懂，等详解
返回顶部

返回本版　回复　举报

妙玉
 白银长老

相册
 威望：
1785
 积分：
24
 帖子：
22
 精华：
5
 注册：
08-01-04
 来自：
江苏
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
7楼
发表于 2008-05-10 21:43
原来就是加了三条飞线啊？
楼主有CD机的线路图？
爱车,爱生活
返回顶部

返回本版　回复　举报

妙玉
 白银长老

相册
 威望：
1785
 积分：
24
 帖子：
22
 精华：
5
 注册：
08-01-04
 来自：
江苏
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
8楼
发表于 2008-05-10 21:44
这样子拆机盒，上面的防撕标签没问题吗？
爱车,爱生活
返回顶部

返回本版　回复　举报

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
9楼
发表于 2008-05-10 21:46
楼上，这线是原机面板与主机的连接排线，不是飞线，你这女士动手不行的，留给男士看了！
返回顶部

返回本版　回复　举报

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
10楼
发表于 2008-05-10 21:47
根本不用动标签的，就几个螺丝!
返回顶部

返回本版　回复　举报

淡淡维
 白金长老

相册
 威望：
9071
 积分：
6
 帖子：
119
 精华：
0
 注册：
08-03-28
 来自：
北京
 车系：
福克斯
 状态：
在线
 博客 | 相册 | 短消息
11楼
发表于 2008-05-10 21:47
发现福克斯的CD在开灯的时候开机和关机的时候CD按钮的灯的亮度也不是不同的
葱啊！！杀鸭！！！女口果人尔能
返回顶部

返回本版　回复　举报

雨夜不归人
 白银长老

相册
 威望：
1147
 积分：
0
 帖子：
27
 精华：
0
 注册：
06-07-02
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
12楼
发表于 2008-05-10 21:47
我没看明白啊 ~~~~~~~~~·
自建山东福克斯QQ群 8314169 欢迎大家近来交流
返回顶部

返回本版　回复　举报

穿越花朵
 青铜长老

相册
 威望：
987
 积分：
11
 帖子：
11
 精华：
1
 注册：
07-03-05
 来自：
河南
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
13楼
发表于 2008-05-10 21:48
学习 学习

但是自己还是不敢动手


返回顶部

返回本版　回复　举报

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
14楼
发表于 2008-05-10 21:51
回11楼，你说的对，CD机的液晶背光是自己加电的，而它的按键是与车灯开关控制的，且能用仪表灯的明暗调节，加背光的原理就是断掉CD机的液晶原来的电，用按键背光的电， 这样只要天黑车灯一开，CD机的液晶背光就有了，且CD使用功能都正常。不要说负荷多了危险，就一个LED，还是很小功率的，明白了吧！
[ 本帖最后由 ab382 于 2008-05-10 23:13 编辑 ]
返回顶部

返回本版　回复　举报

我选我喜欢
 社区元老

相册
 威望：
12000
 积分：
5
 帖子：
101
 精华：
1
 注册：
07-02-20
 来自：
广东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
15楼
发表于 2008-05-10 21:52
发个效果图吧！
&lt;img src=&quot;http://i09.l
车主营勋章：汽车之家三周年庆典徽章
返回顶部

返回本版　回复　举报

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
16楼
发表于 2008-05-10 21:54
回13楼，不要犹豫了，我的目标就是消灭小福的这人神共诛的缺憾！不要一提小福，就说晚上不能看时间，现在可以彻底最最安全的解决，真的很快、很简单，很安全！
返回顶部

返回本版　回复　举报

ab382
 三星会员

 威望：
80
 积分：
5
 帖子：
5
 精华：
1
 注册：
05-05-30
 来自：
山东
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
17楼
发表于 2008-05-10 21:55
马上去拍！
返回顶部

返回本版　回复　举报

大黄疯
 支柱会员

 威望：
354
 积分：
3
 帖子：
32
 精华：
0
 注册：
08-05-02
 来自：
江苏
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
18楼
发表于 2008-05-10 21:58
太牛了，看不懂，也不敢做
返回顶部

返回本版　回复　举报

黎民
 社区元老

相册
 威望：
10119
 积分：
1
 帖子：
286
 精华：
0
 注册：
06-12-15
 来自：
北京
 车系：
福克斯
 状态：
离线
 博客 | 相册 | 短消息
19楼
发表于 2008-05-10 21:59
既然楼上没有一个看懂的，楼主需要把这个绝妙的方法再弄详细一点了
个人理解是：主机供显示器照明的电源是从3号来的，但这个3号很不是东西，该亮的时候他不送电，我们看不见时间，很痛苦。
但幸好第2号也是个电源，而且很地道，只要到了晚上开了灯光，2号就把电送来了，这个电带照明灯电压也合适，所以英明的楼主决定在主机侧断掉无耻的3号，不是东西就废了他。然后把显示屏侧的2号和3号沟通，这样显示屏的灯就可以接受到了2号的电了。
也即2号不但负责原来的任务，又担任了给照明供电的任务，原来的3号从根给断了，就不要来显示屏这边捣乱了。
唯一担忧是2号负担重了，身子骨还扛的住吗，不要烧了什么东西啊
[ 本帖最后由 黎民 于 2008-05-10 22:32 编辑 ]
