上面是前几天我发的2个帖子。下面就直奔主题：安装后摄像头。本人深深感到在日益复杂的路况面前倒车雷达已经显得力不从心，所以要把倒车影像的想法付之行动。当然要有后摄像头和显示器才能实现，嘿嘿!

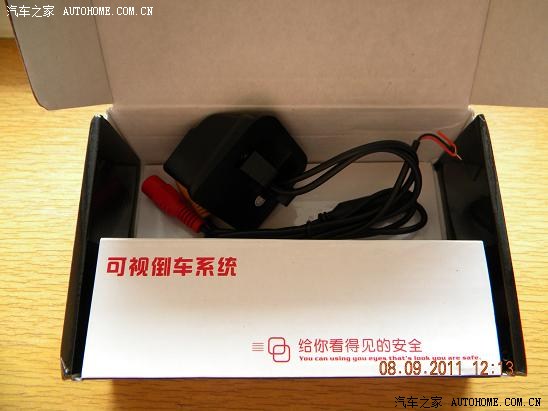

这是淘宝来的后摄像头。淘宝卖家称：彩色、CCD、高清、夜视、广角；奔腾专车专用。如图：

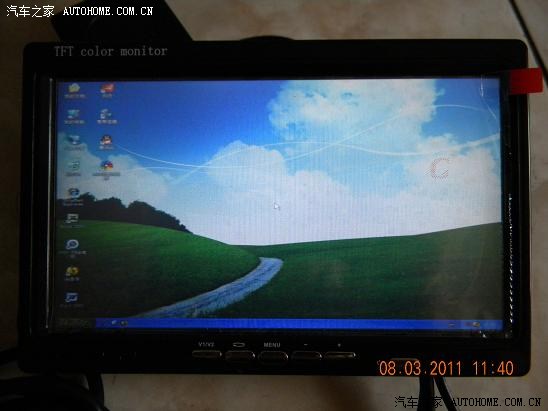

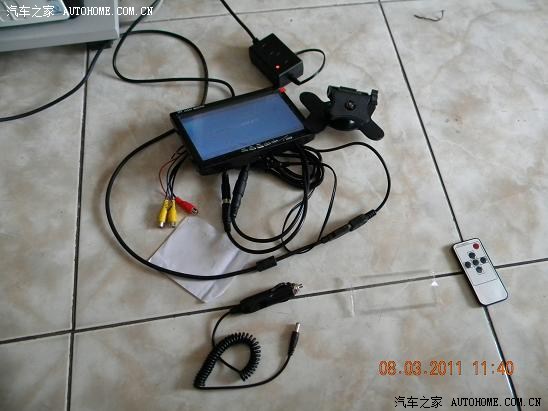

显示器为：800X600的分辨率。有2路视频输入（AV1、AV2）、1路视频输出。有倒车优先触发电路可以实现倒车优先功能。有USB触摸接口可以实现触摸功能。1路视频输出可以连接车载电脑当显示器使用。2路视频输入可以分别连接倒车摄像头（AV2）和前摄像头（AV1）。如图：
具体步骤如图：

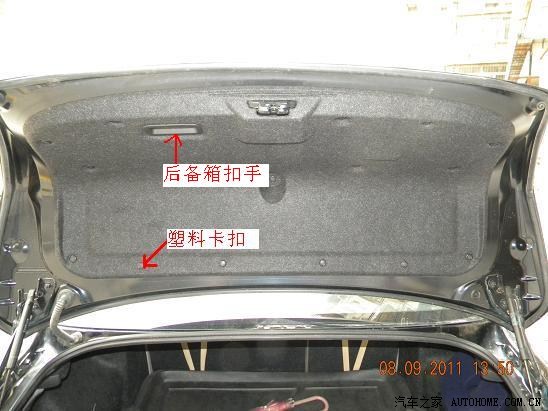

打开后备箱，将图中的所有塑料卡扣和后备箱扣手用小一字改锥撬下了，就能拆下后备箱内饰板了。如图：
将后备箱电镀装饰亮条固定螺丝和卡扣拆下来。就能拆下后备箱电镀装饰亮条了。如图：
拔下后牌照灯电源插头，然后将后牌照灯拆下来。将后摄像头再装上。如图：
原车牌照灯后面粘有黑色的泡沫，起到紧固和减少摩擦的作用。而后摄像头则没有。我就在和后摄像头后面多粘了几层塑料绝缘胶布。这样后摄像头就不松动了。
将原车后牌照灯电源线剪断，然后将后摄像头电源线与后牌照灯电源线接在一起，正极、负极一定不要接错！！！如图：

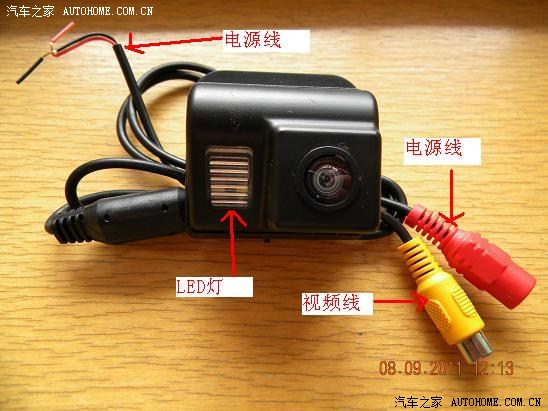

来张后摄像头特写：

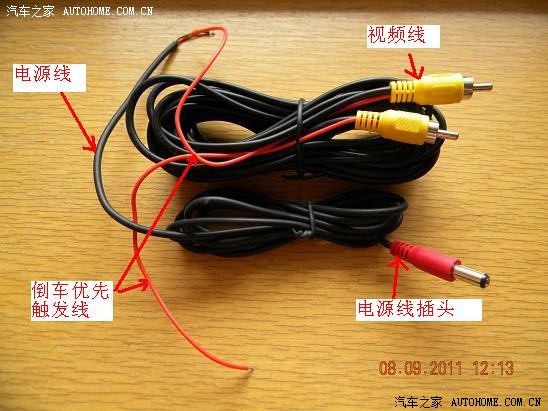

后摄像头视频线、电源线按图接好：
将后备箱线束橡胶盖撬开。如图：
后摄像头视频线、电源线、触发线只能按照后备箱原车线束走。本人发现由于橡胶护套空间较小，后摄像头视频线、电源线、触发线不能从中间穿过去。只能走橡胶护套空外面。用剪刀在橡胶护套两侧根部各剪一个小口。将后摄像头视频线、电源线、触发线从此穿过。如图：
将后摄像头视频线、电源线从图中所示的圆孔穿过来。如图：
用绝缘胶布将后摄像头视频线、电源线、触发线仔细包好并固定好。如图：
由于后摄像头自带的检测线（倒车优先触发线）有一些短，无法接到倒车灯。本人就加装了一段延长线。如图：
拿下倒车灯、拔开倒车灯电源插头。如图：
将加长的检测线（倒车优先触发线）与倒车灯白色电线连接好。如图：
挂上倒档，然后用万用表测量倒车灯正极、负极电源线。经每一根线仔细测量：原车倒车灯电源插座里面的黑色线为负极、红黄色线为正极。如图：
将后摄像头电源线与倒车灯电源线接在一起，正极、负极一定不要接错！！！如图：
然后用绝缘胶布仔细包好。如图：
将视频线从图中所示的圆孔中穿过去。如图：
放倒后排座椅。如图：
从后面用手扳图中的小扳把，就可以把小靠背拿开了。如图：
将后摄像头视频线（包括触发线）从小靠背后面的圆孔中穿过来。如图：
然后将后摄像头视频线（包括触发线）从小靠背下面穿过去。如图：
拆开左侧后迎宾踏板。将后摄像头视频线（包括触发线）一直向左侧前迎宾踏板前进。如图：
拆开左侧前迎宾踏板，将后摄像头视频线、触发线（红色线）分别与显示器的AV2视频线、倒车优先触发线（蓝色线）相连接。如图：
前保险盒内的：黑红线为电源正极，关闭点火开关此线就没电了。将显示器的电源正极与此连接。显示器的电源负极与从蓄电池引来的负极线连接（也是车载电脑的负极）。
我把纸巾盒放在车后面，离后保险杠大约20厘米，看看效果怎么样。自己感觉效果还可以！摄像头的清晰度不错、距离显示误差不大、广角范围比较广。如图：
下面来一张夜视的效果，这是晚上小区院内，漆黑一片。只有倒车灯亮，夜视效果本人感觉还可以！如图：
由于显示器比较重，显示器自带的支架本人感觉粘在仪表台不算牢固，所以没有使用。暂时使用导航仪支架吸附在前挡风玻璃上面。后面会有文章仔细讲解：如何改造显示器、如何改造导航仪支架来固定显示器的。
显示器的触摸线、视频输入、输出线从方向盘下面穿过。
这是接线图：
个人建议：如果安装后摄像头，最好采用夜视、CCD摄像头。如果采用一般普通的摄像头，晚上会是漆黑一片，效果会大打折扣的。
我与奔腾第三部：后摄像头，暂时编辑到这里。欢迎广大车友积极回帖，互相探讨、互相交流！敬请广大车友批评指正！由于内容比较多，本人只能采取一部分一部分的发帖，可能大家感觉看得不是特别好，如果把所有的帖子都看过的话，就会连贯、明白的！后面内容待续。同时敬请大家关注我与奔腾第四部：车载电脑。
