发个车窗开关加装背景灯的帖子。。。
事先声明。。本人不是A1车主。。是X1车主。。。

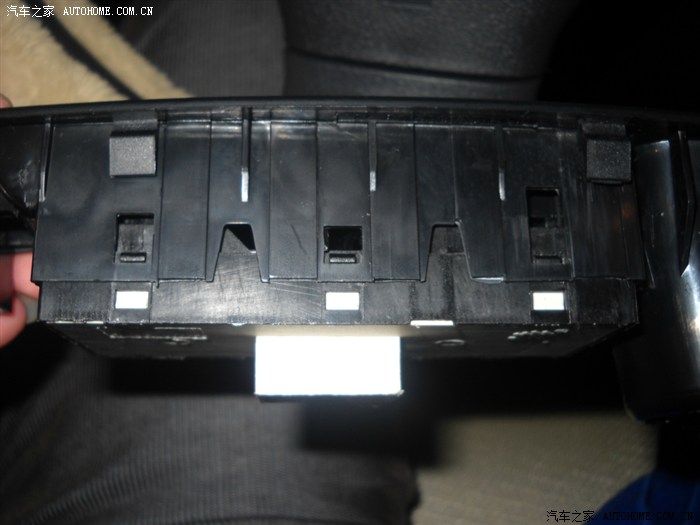

拆下车窗控制按钮组。。。两侧各有3个卡口。。。位置在白色卡扣上面一点点。。。

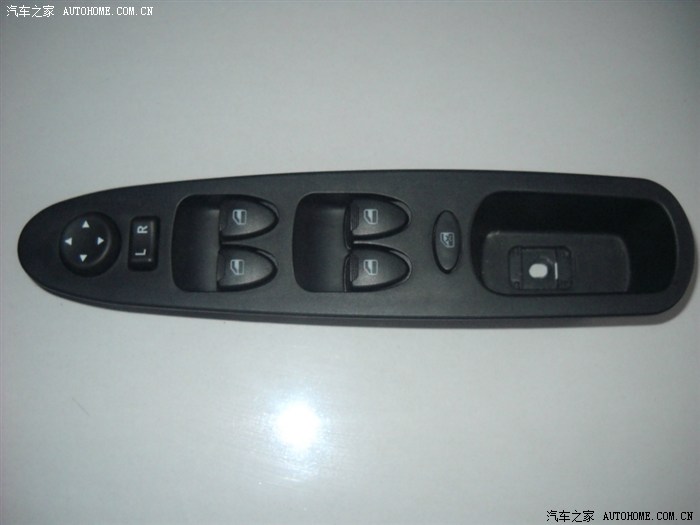

拆下来的控制键
继续拆解。。。背后有两颗螺丝。。。拆。。。
两侧各有3个卡口。。。白色的。。。
至此。。。整个开关组就彻底分离了。。。
开始正题。。新款A1的车窗控制按钮是不带背景光的。。。晚上用起来很不方便。。。应车主要求。。加装背景灯。。。
原车是预留的背景灯线路的。。。只是在开关处省略了相关的元件。。。所以加装起来并不难。。。
首先。。拆下主驾侧的开关。。。
拆下车窗控制按钮组。。。两侧各有3个卡口。。。位置在白色卡扣上面一点点。。。
拆下来的控制键
继续拆解。。。背后有两颗螺丝。。。拆。。。
两侧各有3个卡口。。。白色的。。。
至此。。。整个开关组就彻底分离了。。。
把装好LED的主驾门把手装回车上。。。开始折腾其他三扇门。。。

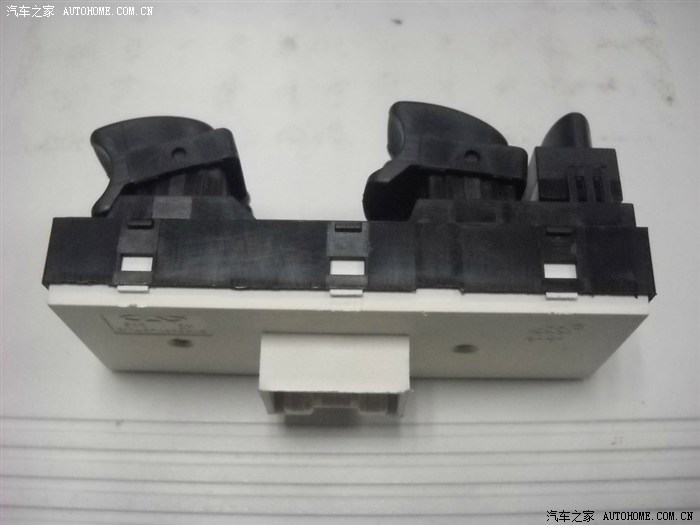

撬开两侧各两个卡扣。。。白色的。。。
取下按钮盖。。。可以看到预留的LED孔有胶水封堵。。。白色的那坨。。。
撕开防水橡胶。。。露出电路板。。。

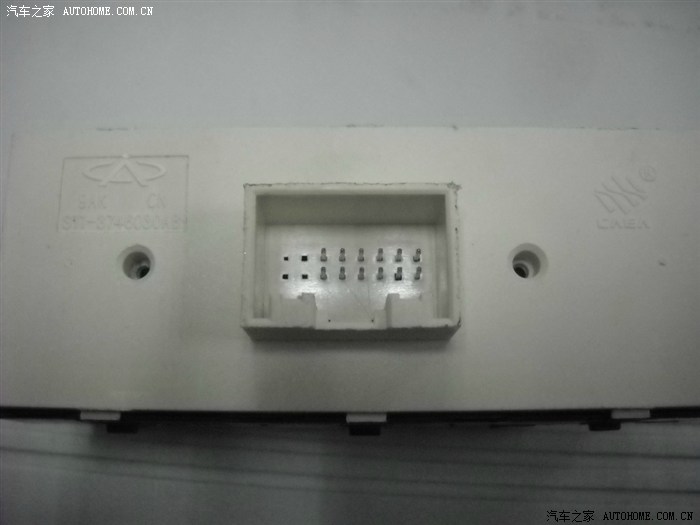

由于这个开关的LED限流电阻藏在接口的位置。。。所以我选择重新布放电阻的线。。。
装到车上试验LED的工作情况。。。
按次序装好按钮。。。
把按钮装回车门拉手。。。开启。。看看效果。。。
好了。。。先到这里。。。希望对有需要的朋友有所帮助。。。
同样的原理。。。拆除车窗控制开关。。。
撬开两侧各两个卡扣。。。白色的。。。
取下按钮盖。。。可以看到预留的LED孔有胶水封堵。。。白色的那坨。。。
撕开防水橡胶。。。露出电路板。。。
由于这个开关的LED限流电阻藏在接口的位置。。。所以我选择重新布放电阻的线。。。
装到车上试验LED的工作情况。。。
按次序装好按钮。。。
把按钮装回车门拉手。。。开启。。看看效果。。。
好了。。。先到这里。。。希望对有需要的朋友有所帮助。。。
引用:
原帖由 永恒5211 于 2011-12-31 09:07 发表在 9 楼
楼主能在发个其他３个门的开关接电阻图吗。我有点没明白．怎么隐藏接口

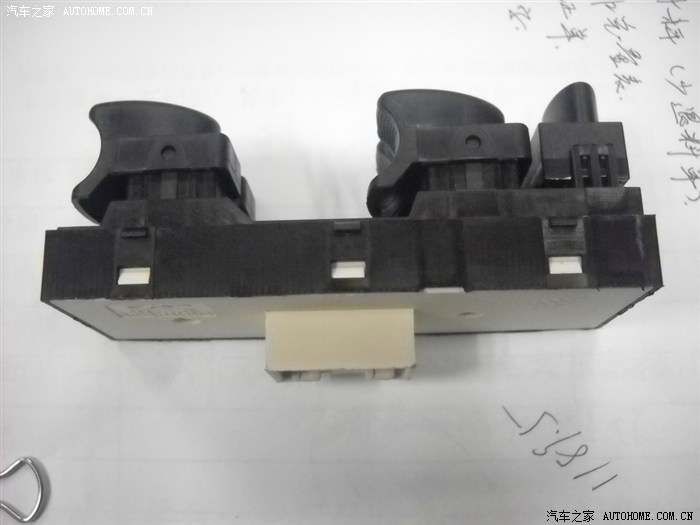

我这里开关接好电阻的照片是这样的。。。
