乞丐银三儿之 你也能安装DVD導航一體機+后排喇叭+低音炮，申精。
继上次加装头枕显示器，又有一个多月。这次华阳的DVD、PASSWAY的喇叭、HANMA的低音炮、DVD面框也到位了。废话不多说，上图。

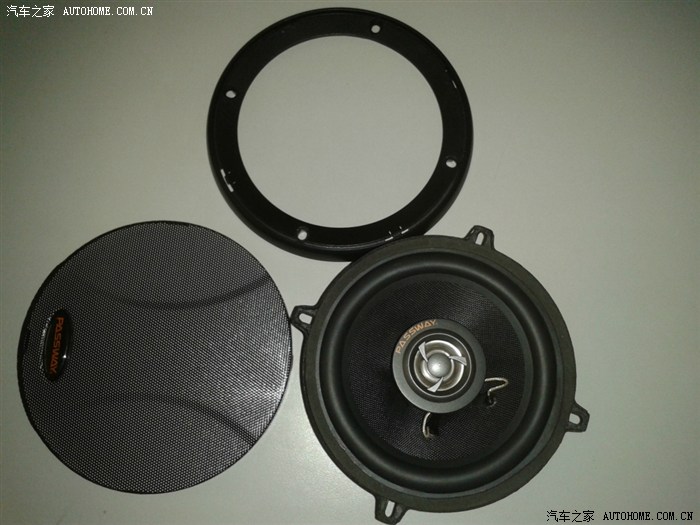

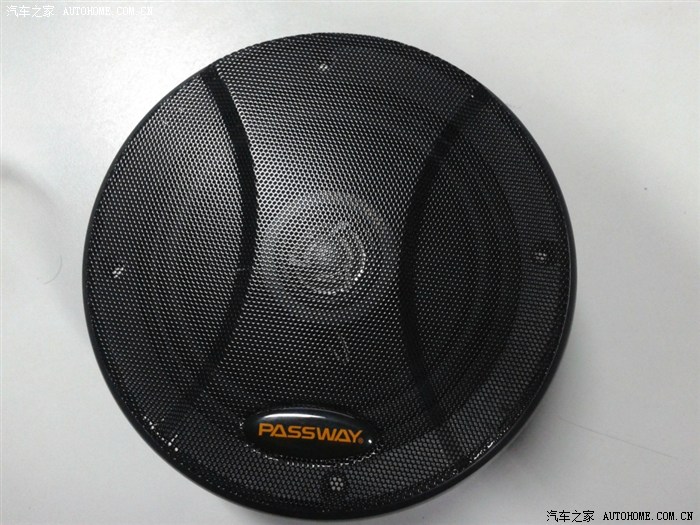

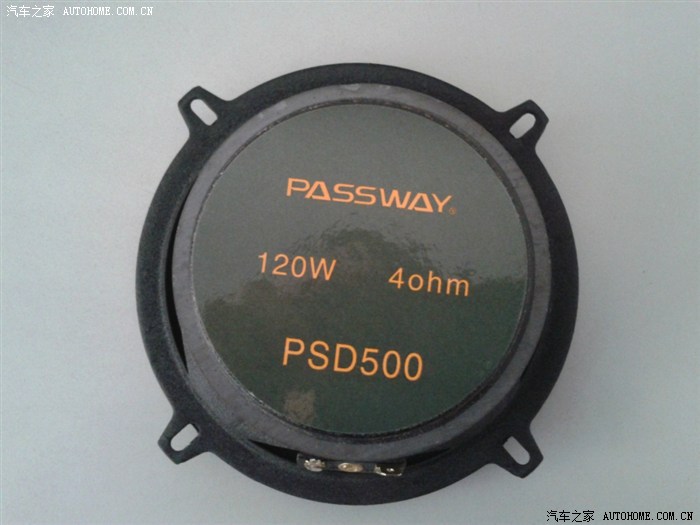

一、PASSWAY—PSD500同轴喇叭

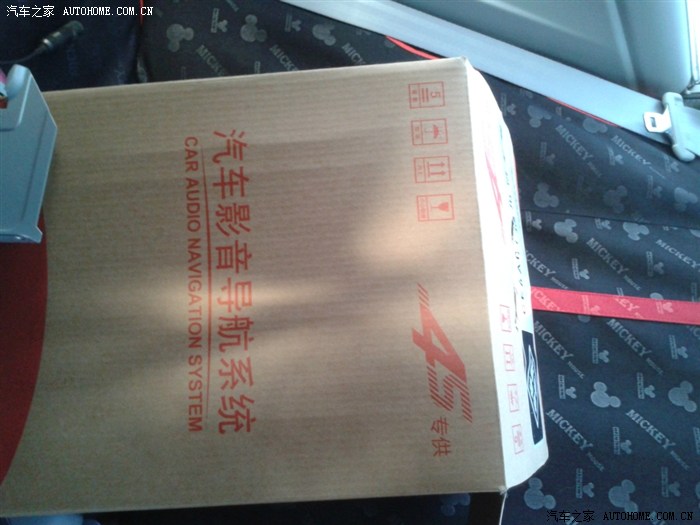

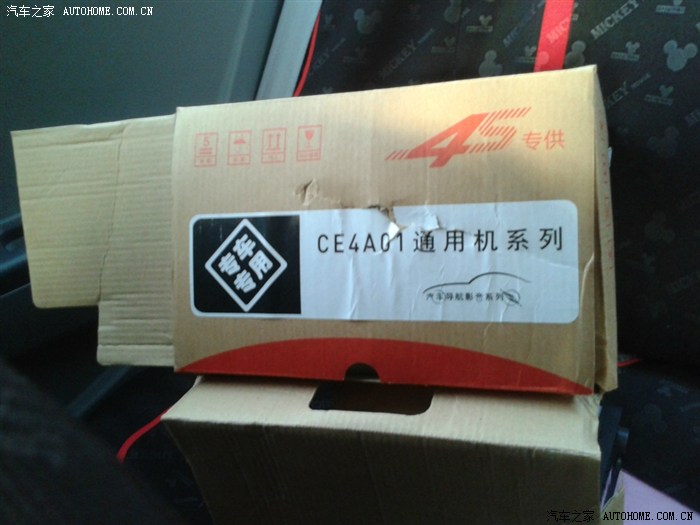

二、华阳DVD—CE4A01
三、低音炮—悍马SW826B
第一部分：安装DVD：拆原车古老的CD机和面框
在看最后一眼
开始动工：拆框子（四个方孔是卡子的固定位置，找准后用一字改锥拆下，后面还有点烟器的线束别忘掉）
拆CD机的四个螺钉（没什么难度）
CD机拆下后，在支架上自带的两个螺钉别仍，后面按DVD还需要用到。
然后拆空调控制面板（先要把底下的螺钉拆下）
拔下控制线束接头
拿锯条割吧，不要心疼
拉掉后，从淘宝上买的DVD面框比了一下，还比较合适（在拉掉之前，先把面框比划一下，合适了在拉掉，DVD面框+支架RMB，160含运费，从北京发来的，快递速度还可以，买后申通第二天到货）
在面框上组装DVD和空调控制开关
将CD机拆下的螺钉安在DVD上（CD机有两个螺钉，DVD自带两个）
事先已经把DVD与原车线束的对接线做好，所以直接安装就行了，很快。（下图DVD上的线就是对接线，看到了吗？）
安装空调控制开关和点烟器
接上DVDD电源线，就可以开机试验了
DVD安装完毕，想加装DVD的XDJM，到此就大功告成了。我和朋友也是看了坛子里的DX们改装，自己动手完成的，按照上面的步骤，基本可以自己搞定，但是DVD与原车仪表线束的对接线束需要懂电器的人帮你搞定（如果你搞不定的话）。试验了一下，蓝牙、导航（华阳自带的导航，叫什么路神，用着不太爽）什么的都有，唯一没有视频输出，我的头枕显示器用不了，等着换其他型号的DVD，这个暂时先用着。
第二部分：布置后排喇叭、低音炮、头枕显示器的电源、视频、音频线束。
1、拆手刹护罩（目的是为了好布置线束）
线束从地胶底下直接通到后备箱（记得拆后排坐垫）
布置前面的线束，主要是DVD导航天线、低音炮电源线（需要拆下驾驶员腿部上方的面罩（此处没有照片，当时在给低音炮电源走线）
低音炮的电源线怎么走线还琢磨了一会，突然发现当时在4S店装的报警器从左前门翼子板处的过线孔走线，于是眼前一亮，有办法了。
看的见电源线吗？哈哈
DVD导航天线
2、后排喇叭开孔
记得安装搭铁线
接好后试了一下音量，震耳欲聋啊！音质挺吧错的！！！！
安完后排喇叭已经天黑了，低音炮只能第2天在装了，第2天上午又现做的低音炮支架，下午继续安装。
低音炮安装最好将后排座椅和靠背都拆下来，要不不好安装。先把线束卡子拔下后在打孔，6.8的钻头，安装M6的螺栓带平垫和弹垫。
自制的低音炮安装支架（长度500mm）
打好上边的孔，先把低音炮固定上，然后根据低音炮的位置先来安装支架
把东南的破帘子挂上，然后打孔安装低音炮下面的固定螺钉
接上低银炮的线束，然后就大功告成了！！低音很震撼。。。。
耐磨损的线束专用胶带，德系车上用的比较多
机舱里面的低音炮电源线我也缠了防护线束，是另一种耐高温的专用胶带，有备无患嘛！因为今天刚看见一个自燃的车，就剩一壳儿了。。。。
斑竹，给个精华被。。。。辛苦了大半天了。。。
