记得车子做完隔音之后,几个朋友都在劝我把车子音响也升级升级。迟迟没有动手,一是因为老关20多年的发烧经历,深知车载音响的投入与回报严重不成正比。二是就这个价位的车子而言,新宝来原车音响也还算过的去。前门是高灵敏度纸盆中低音单元外加简单电容分频的丝膜高音,后方是不带电容分频的同轴单元。外加我提车不久就更换了飞歌二代黄金版的导航,因此日常使用基本算是够用的。至于第三,也是最主要的原因,那就是老关太懒了,实在不想再去鼓捣车里的音响了。随车用车时间的增加,飞歌导航音量旋钮慢慢出现了问题:音量时而失灵,时而忽大忽小。没办法,是时候动手收拾收拾了。
一、修理篇
终于,在一个月黑风高的夜晚, 伸足懒腰之后,老关拿起了撬板和梅花扳手,钻进车内..

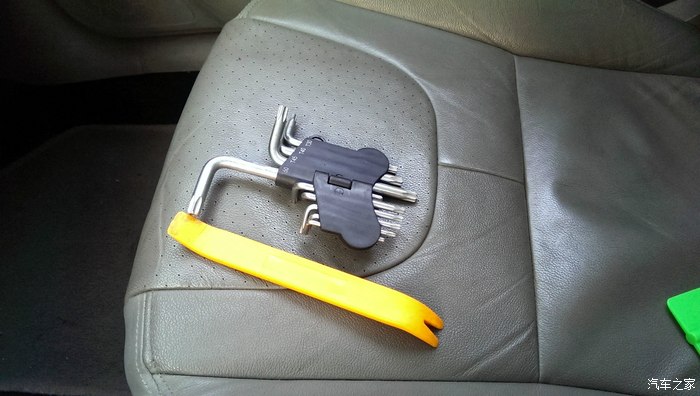

这是工具

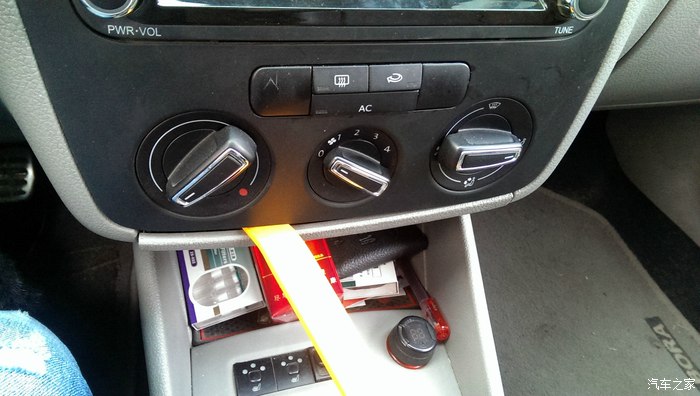

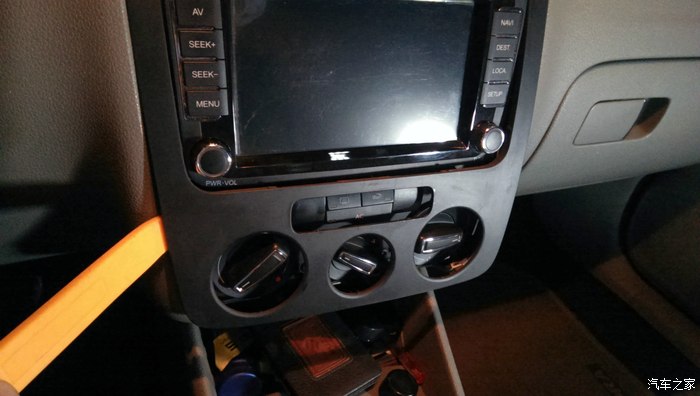

先从这里下手。
要把仪表台出风口左侧撬开一个缝隙,好方便拆卸空调旋钮面板。
然后这里下手
撬开后一抽就出来。

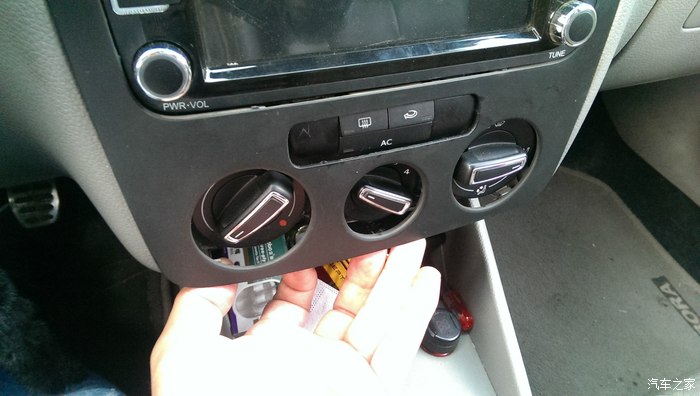

开始拆卸空调面板

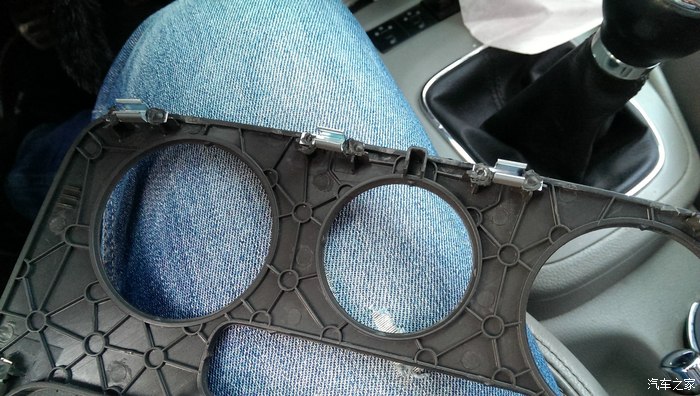

后面有金属卡子,一圈。
空调面板背面金属卡子回头要用AB胶重新粘接下,以免脱落。
拿掉面板之后。
上梅花扳手,拆导航。
四个螺丝
拿下。

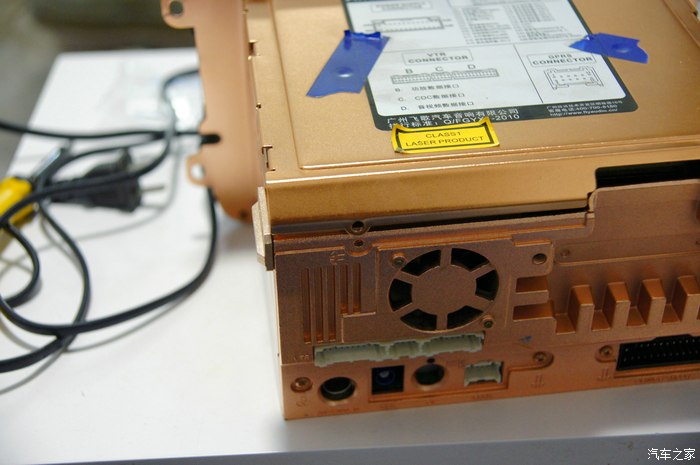

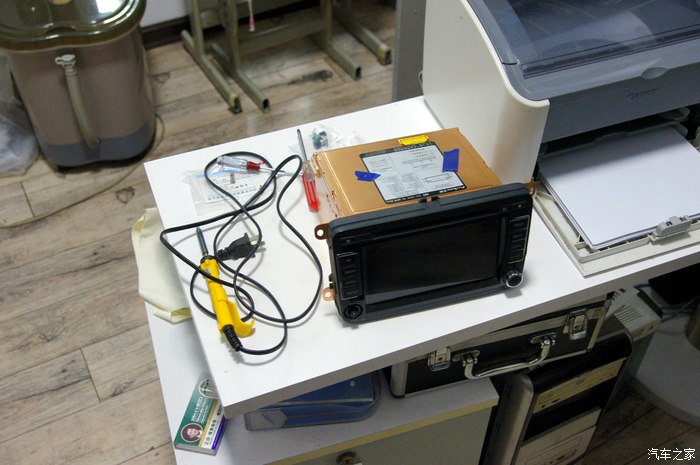

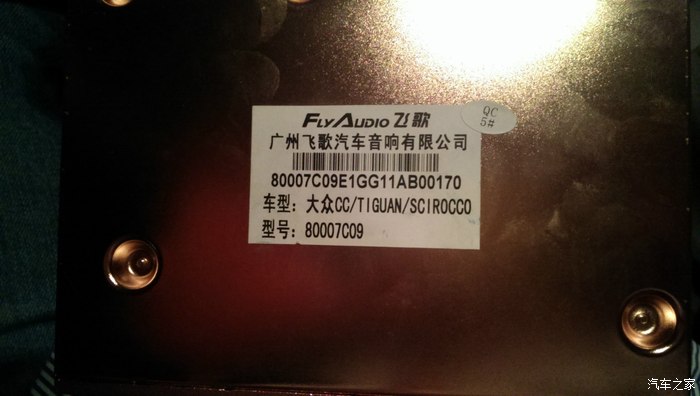

拎到楼上,准备开工。

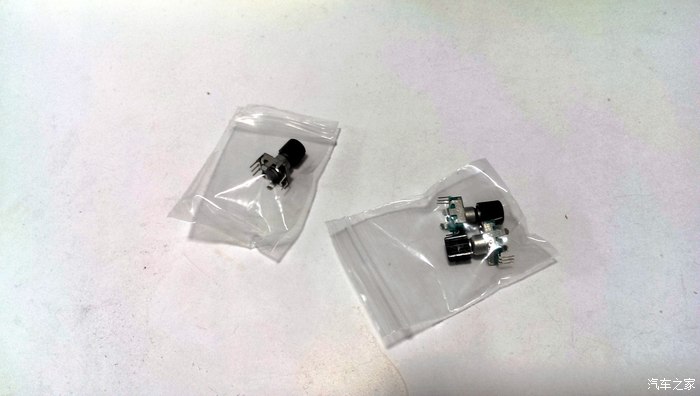

某宝邮寄的编码开关,ALPS的。带步进8元一只,带阻尼的6元一只。(着急用。这个价格老关买贵了。其实这玩意才1.5元)
黄花烙铁,必备的

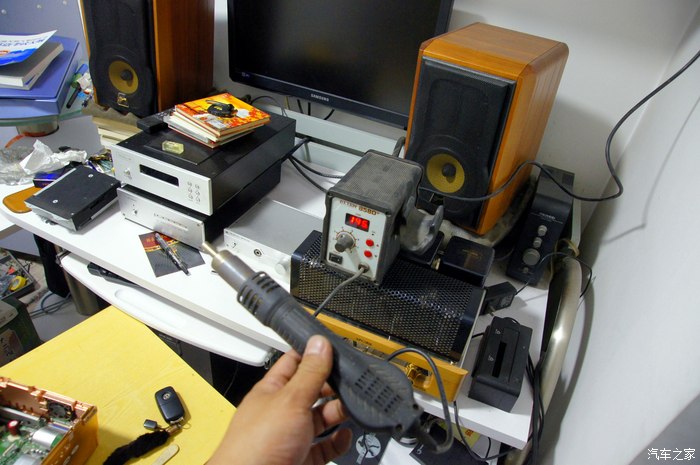

调温风枪
拆!两个小螺丝,这是左边
右边。

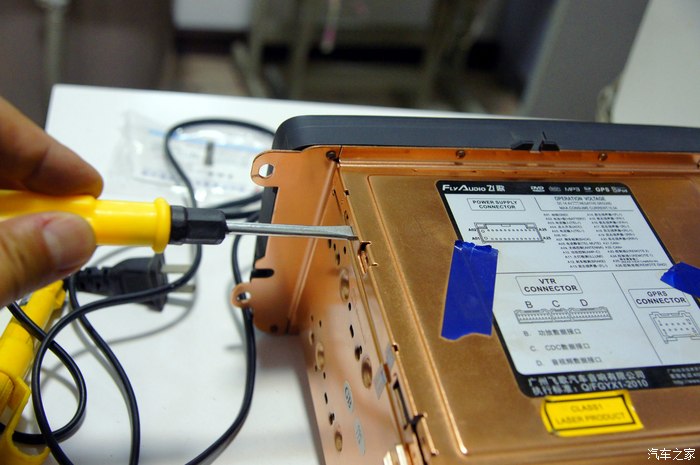

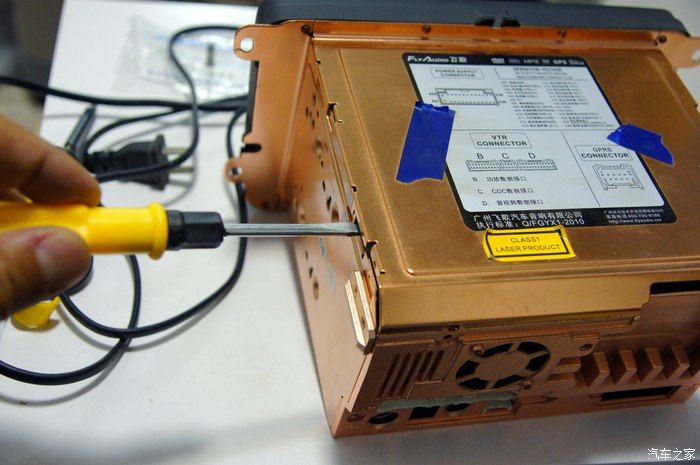

扁口螺丝刀轻撬
后部一样轻撬

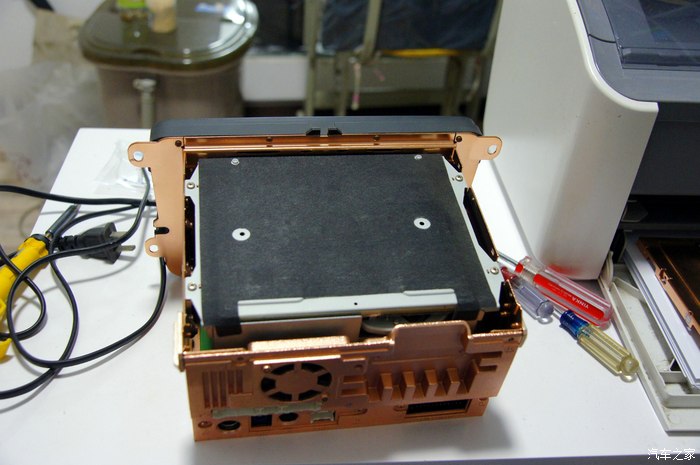

揭开盖子,上面是DVD机芯,表面盖着防尘毡

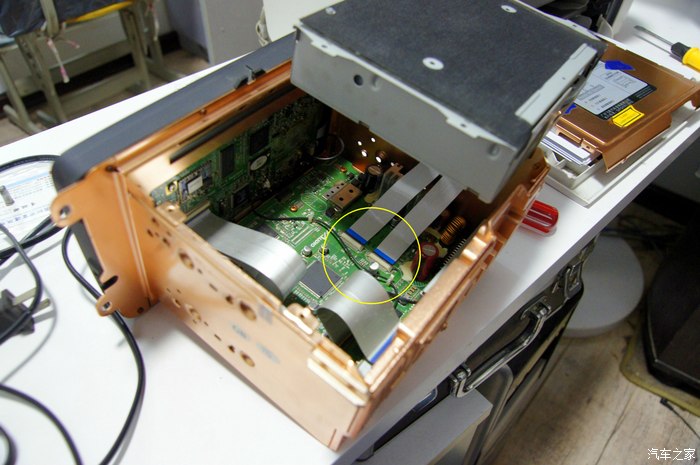

拧下固定机芯的四个螺丝,抬起机芯,下面是两个排线连接。
拨开固定卡子即可拔下排线。安装的时候先插排线后按紧卡子即可。
拆卸导航前面板

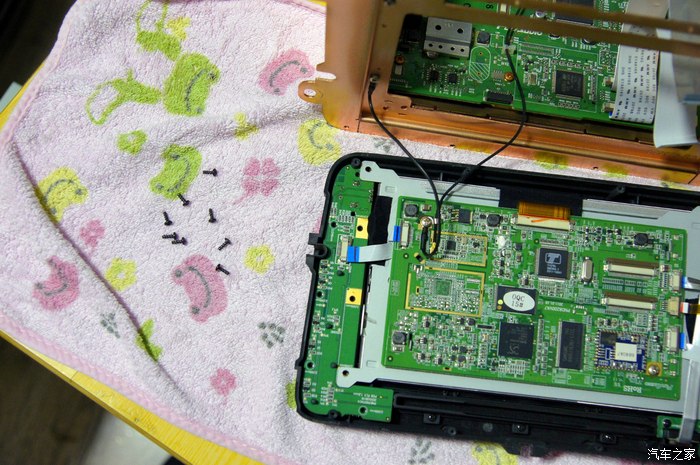

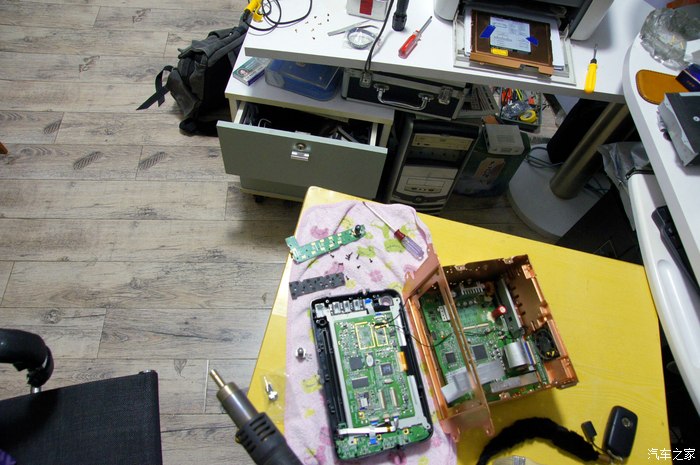

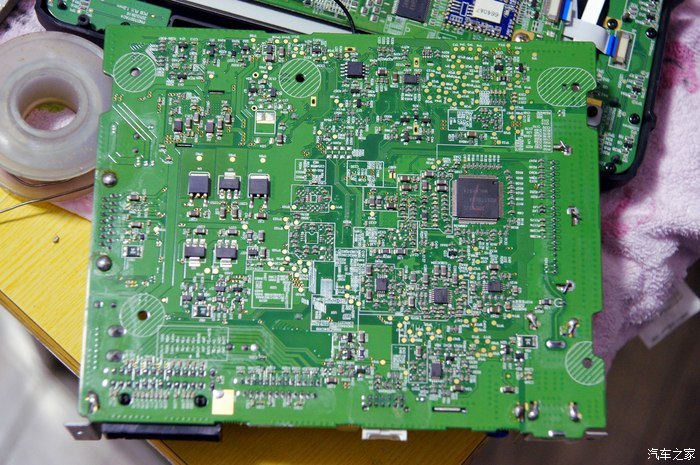

大卸八块的飞歌黄金版导航

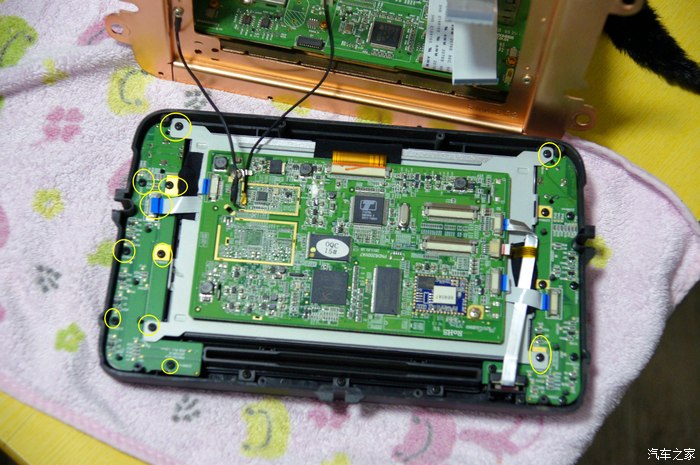

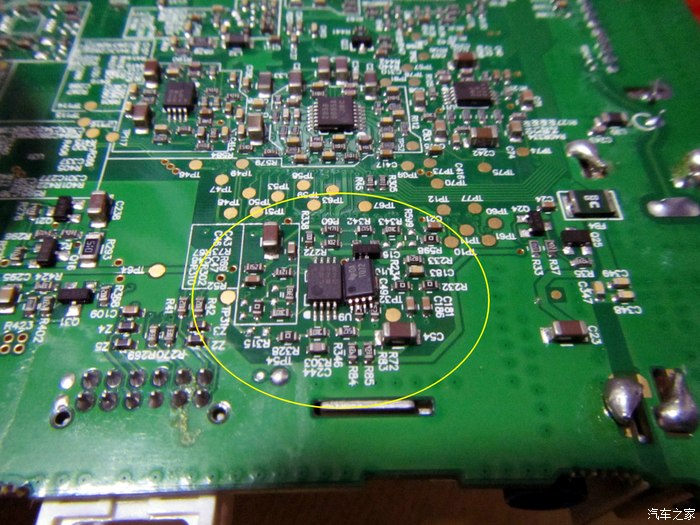

继续,黄圈内的螺丝也需要拆卸

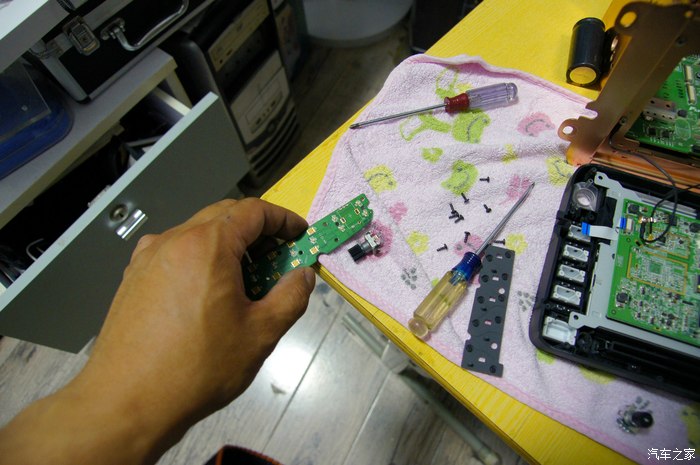

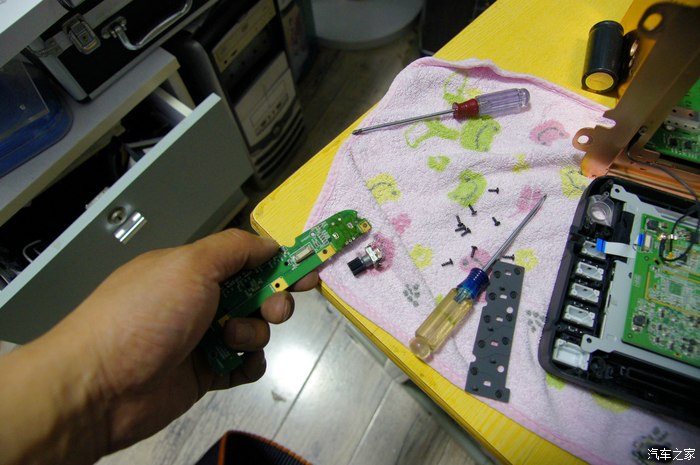

准备拿出旋钮面板
就是这个编码开关磨损。
热风枪拆下。小心背面的贴片LED。
换下的编码开关,也是ALPS的。飞歌导航做工不错。
新开关准备焊接

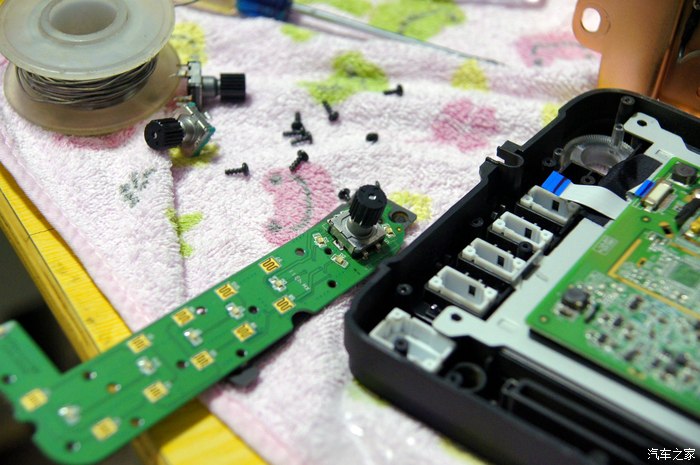

完工。将旋钮面板装回去。
=====================================================================
二、摩机方案
既然都拆开了,就顺便看看所谓的飞歌黄金版到底用的什么器物原件,也好顺手小摩一下。
常见的可编程车机收音方案

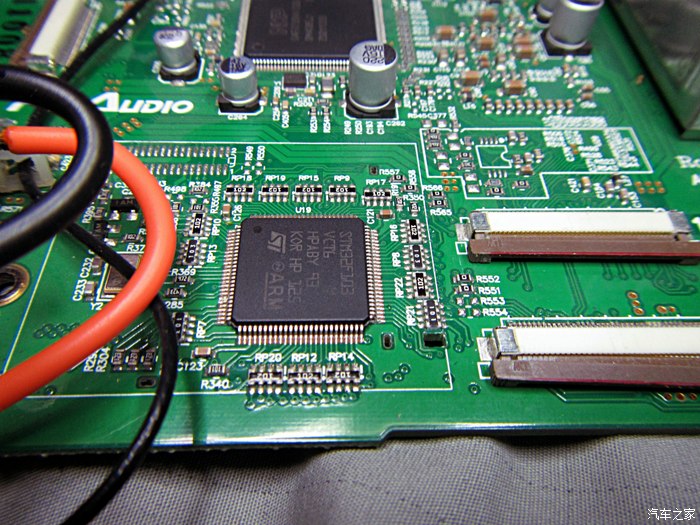

ARM构架CPU
功放芯片是意法半导体公司的TDA7581L四声道汽车专用IC。TDA785X系列芯片采用的是MOSFET放大输出,音色温暖细腻,输出功率大,外围原件少,号称HI FI级音质。

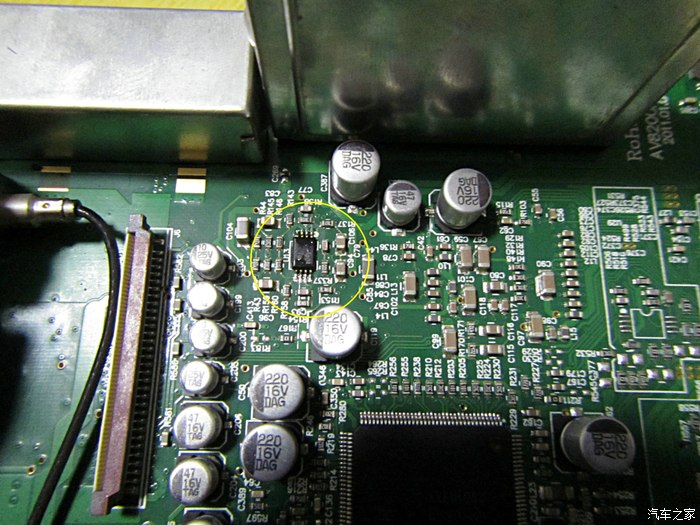

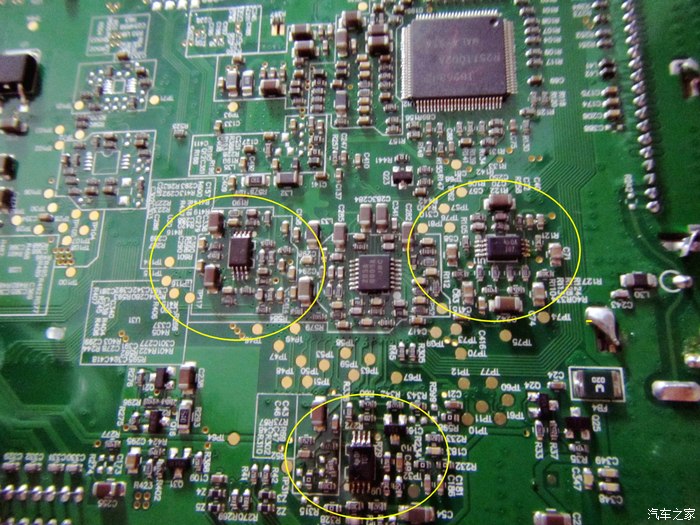

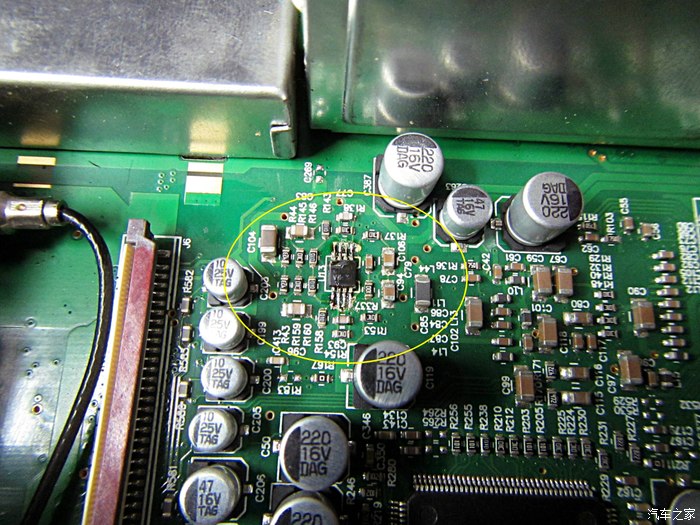

JRC4558音频专用双运放,TSSOP封装。

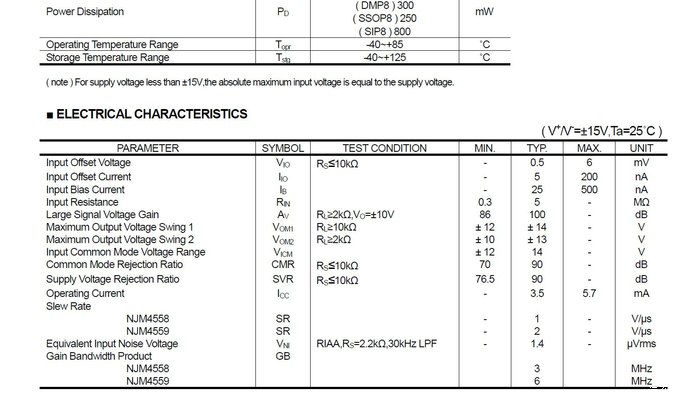

4558的参数。转换速率1V/us,增益带宽3MHz。很老的运放了,被很多发烧友贬的一文不值。其实不然,4558圆润的中频还是很有特色的。这也解释了为何国外一些十万元级名机也在用4558。
还是那句话,没有不合适的元件,只有不合适的地方。当然,这4片4558用在这里纯粹因为它便宜
贴片薄膜输入电容;电源供电使用的是普通电解电容。

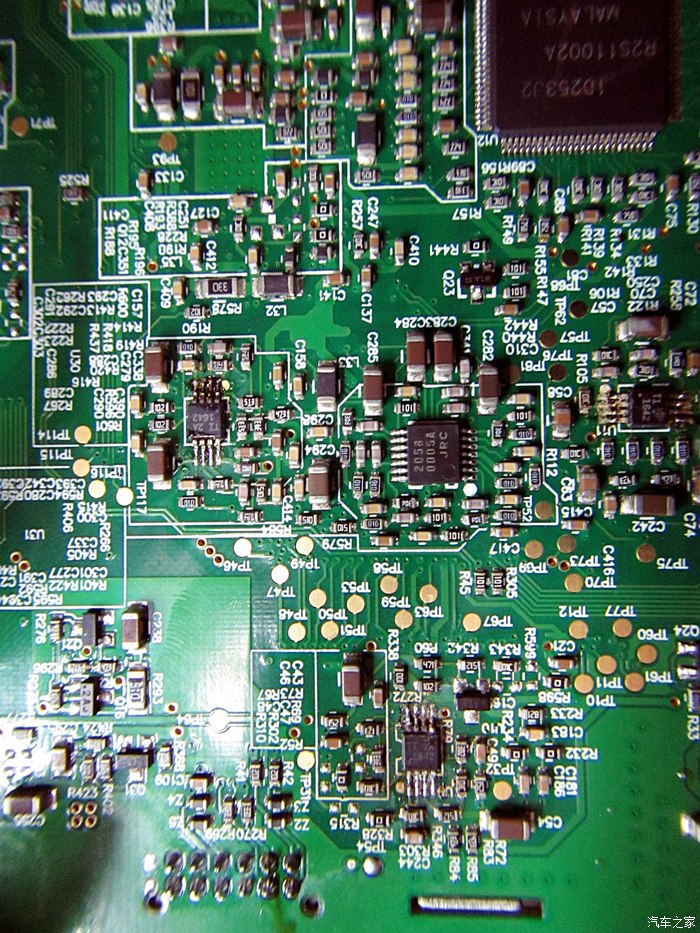

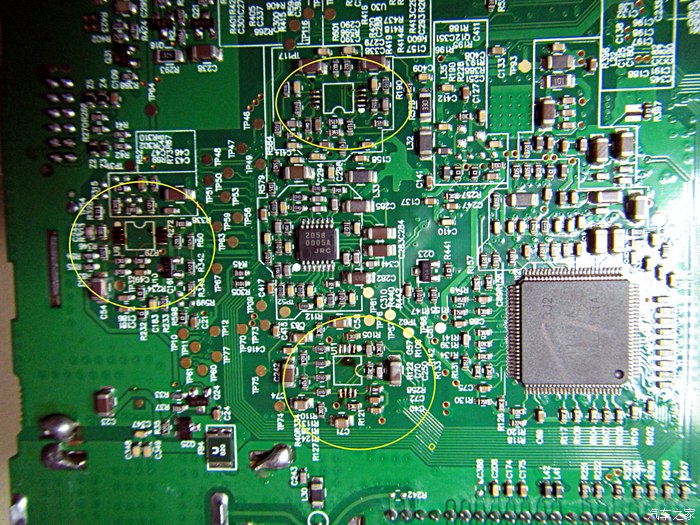

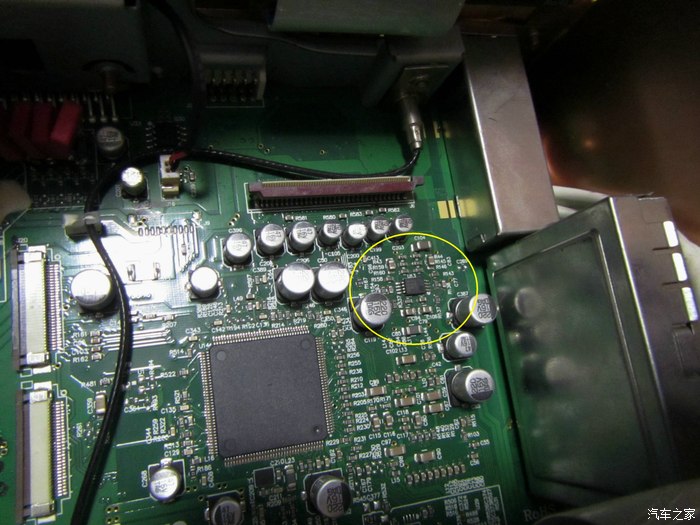

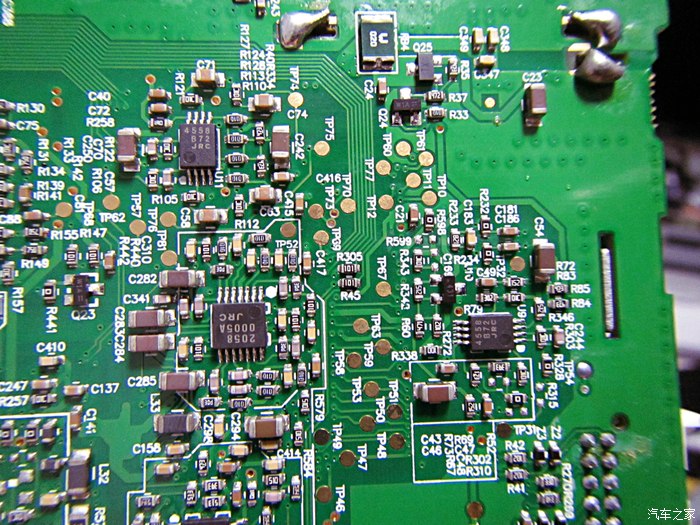

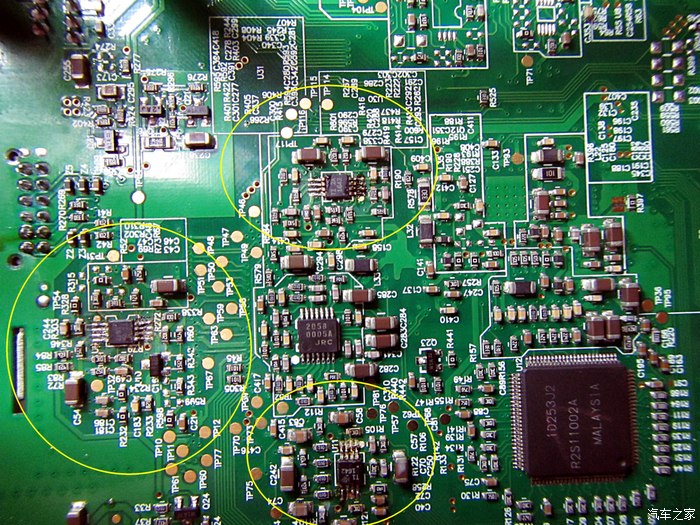

背面三片JRC4558和一片JRC2058四运放。
JRC2058,通用四运放,也是年代比较久远的器物了。转换速率1V/us,与4558基本一个性能。
至此,整体摩机方案基本确定。
1、整车隔音(已完成)
2、更换合适的高素质喇叭单元。根据自己个人的听音习惯,选定国产惠威的F6W+BT28的车用喇叭套件。
3、根据喇叭单元对导航内功放及前置部分更换元件适当调音。
=========================================================================
三、更换喇叭

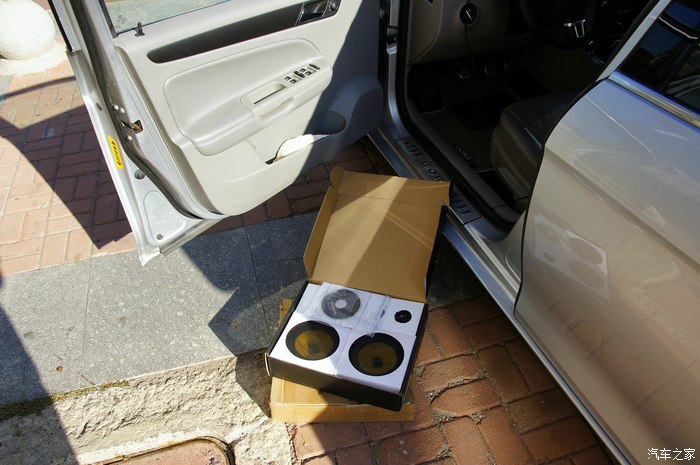

还是某宝货,套件2套,分别替换前后原车喇叭单元。
850元/套 包邮。

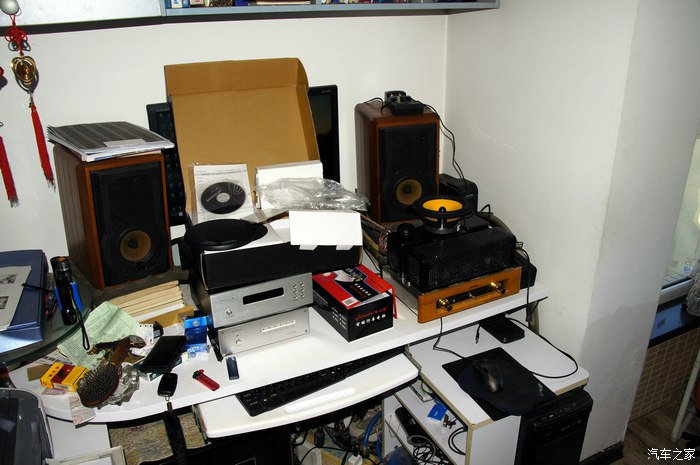

老关的工作台,有点乱,我承认....
著名的BT28液冷丝膜单元。

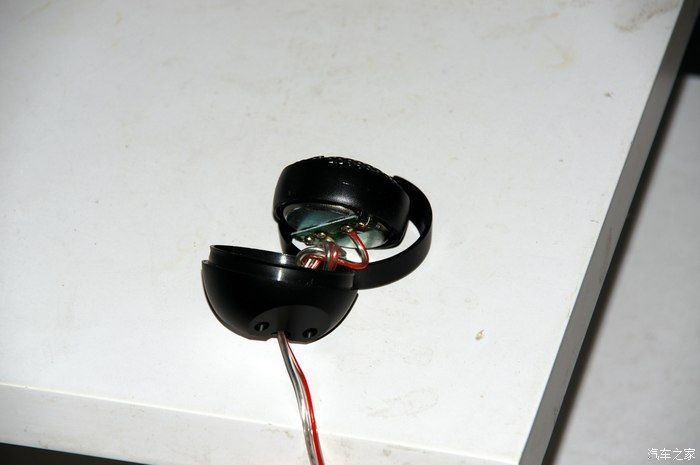

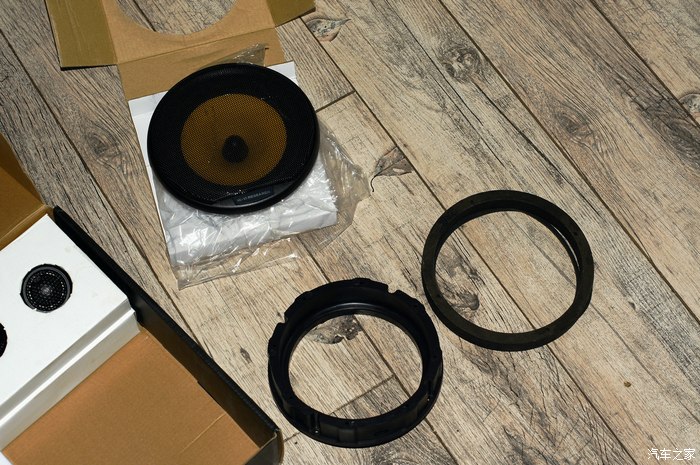

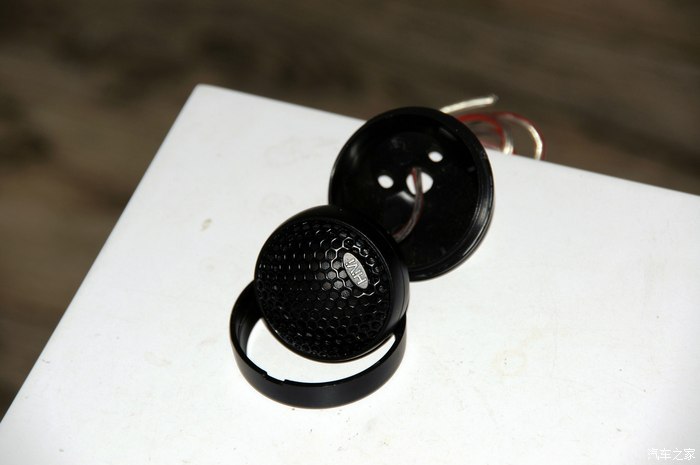

高音单元设置比较灵活,有两套外壳可供安装选择。

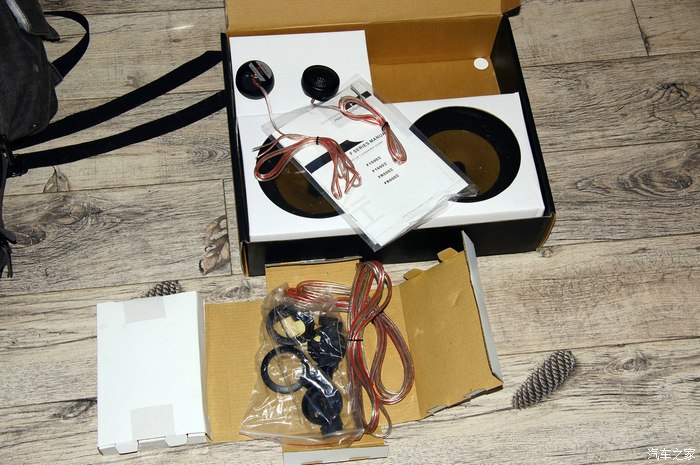

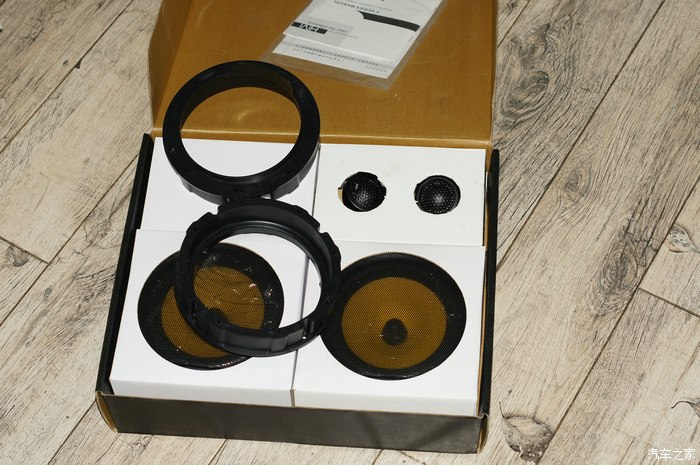

包装内配件。惠威,你们自带的线材外皮太硬了,小小不满一下可否?

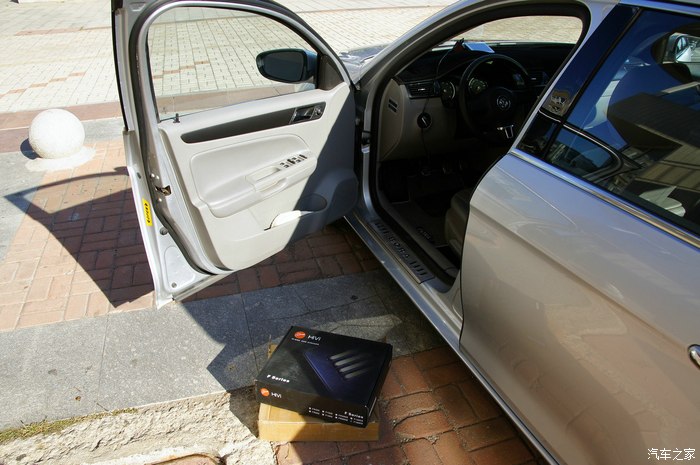

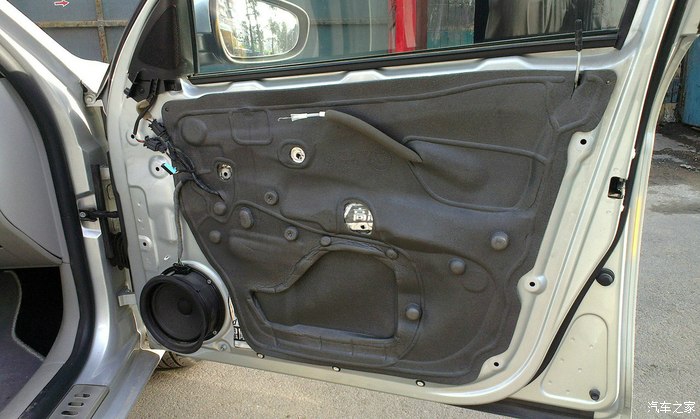

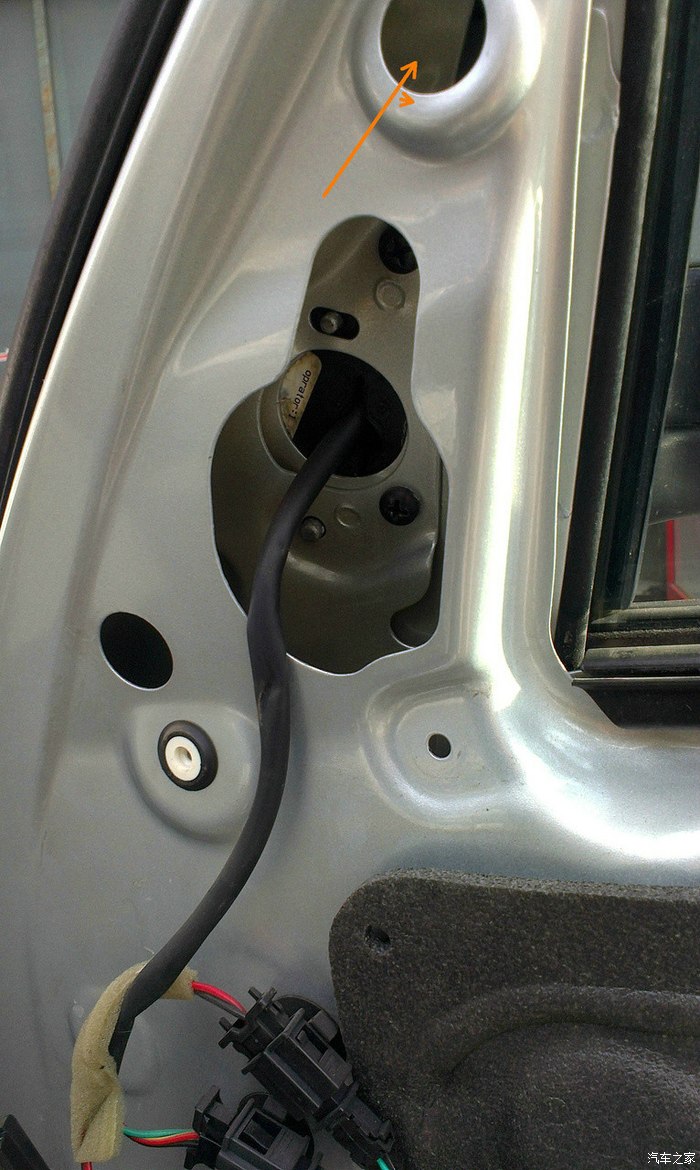

拆下门板

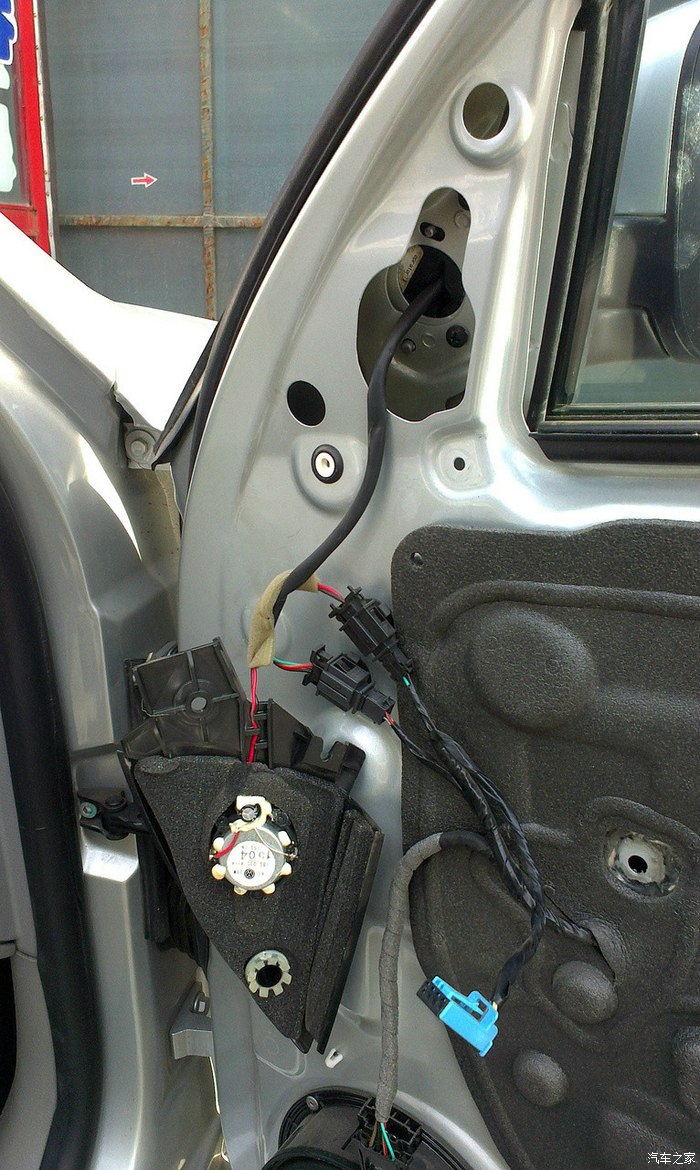

这是原车喇叭

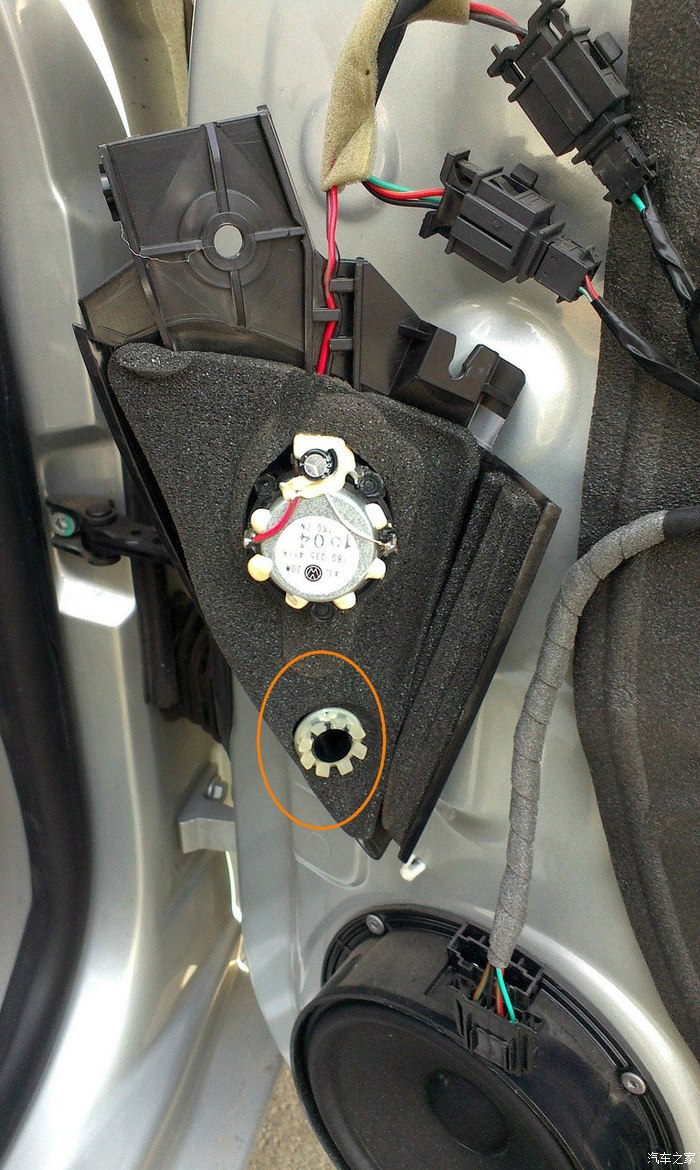

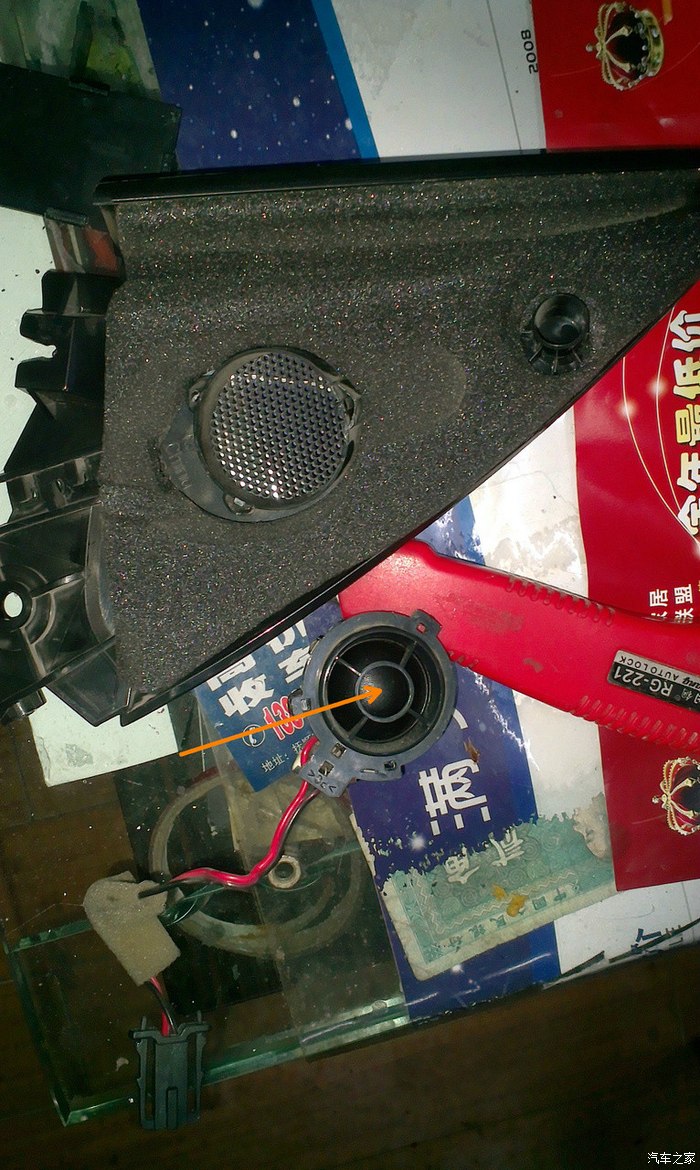

原车高音头

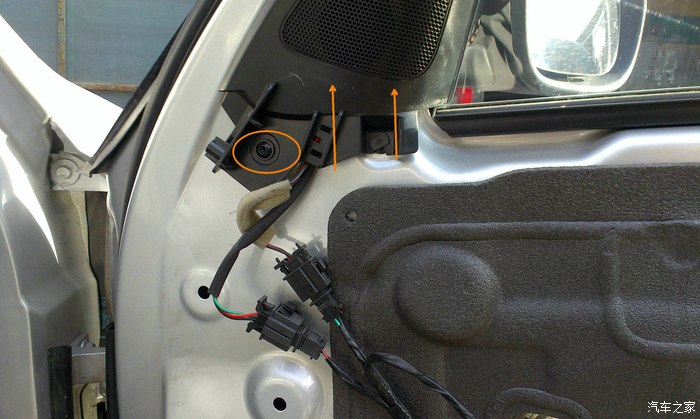

先拆卸螺丝,然后向上提即可取下高音罩

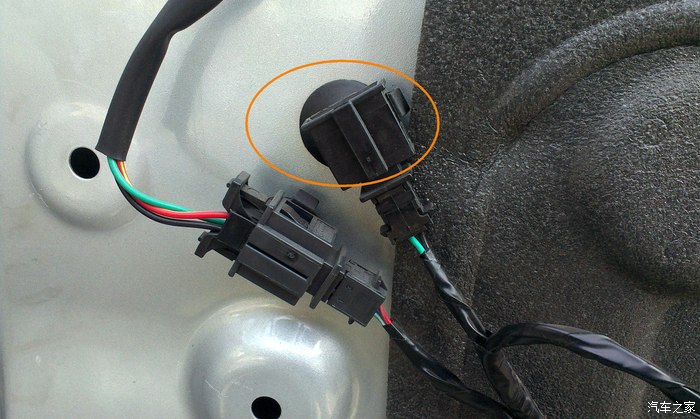

这里有个大卡子。
高音接线插头

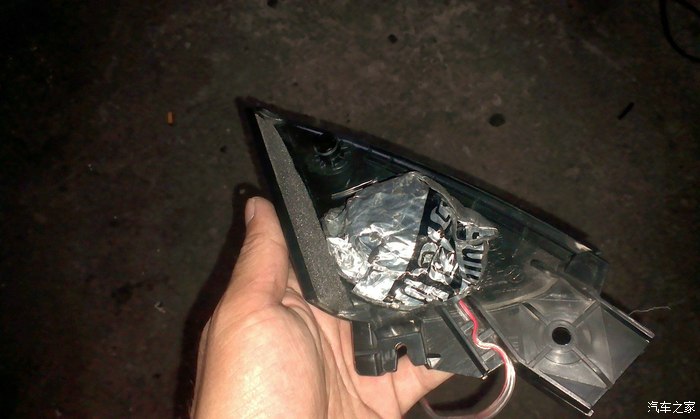

原车也是丝膜高音。
有简单的一只电容串联来分频。

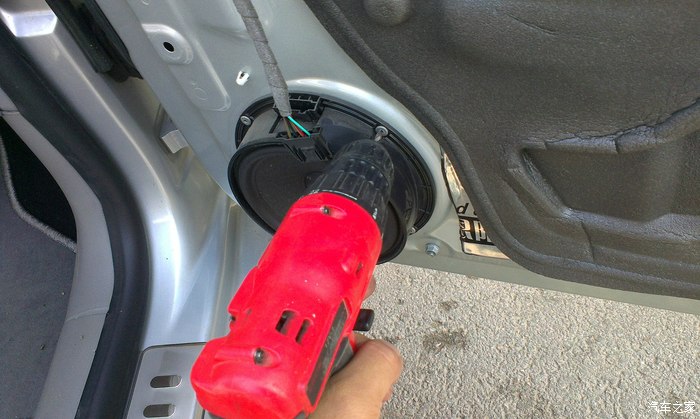

原车喇叭是铆钉铆接。拆卸的时候要用电转

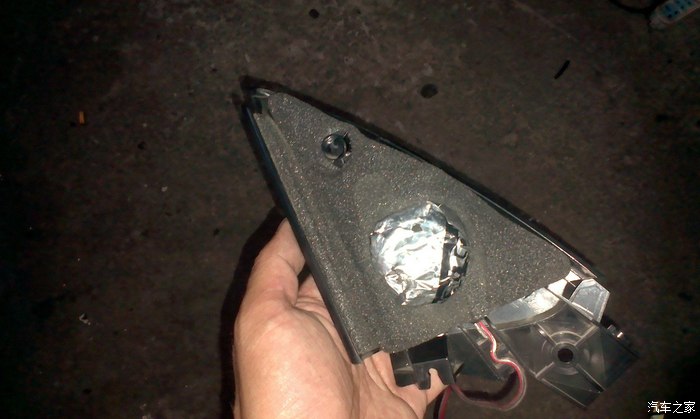

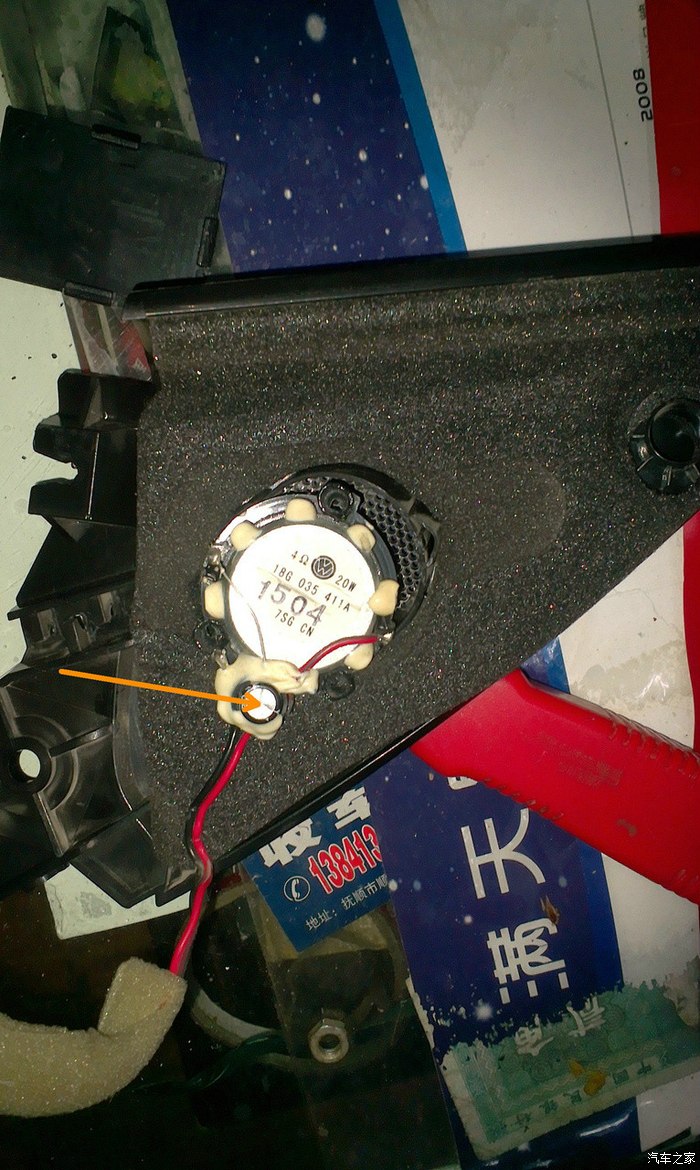

将惠威的BT28单元拆掉外壳后替换原车高音,用丁基橡胶后方固定
盖回原车海绵,OK。

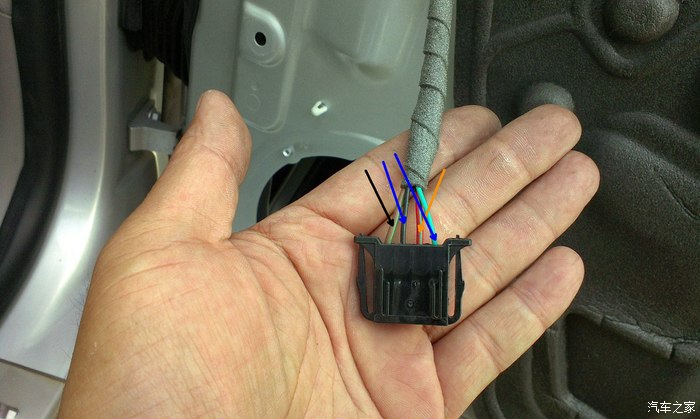

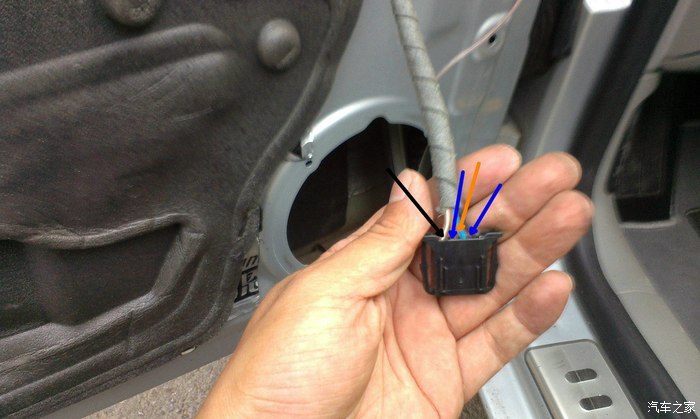

注意线序。
如果线序接反,相位会失真。有经验的朋友可以在最终安装前耳朵听听,检查下相位接线是否正确。
原包装自带的密度板垫圈不够坚固。

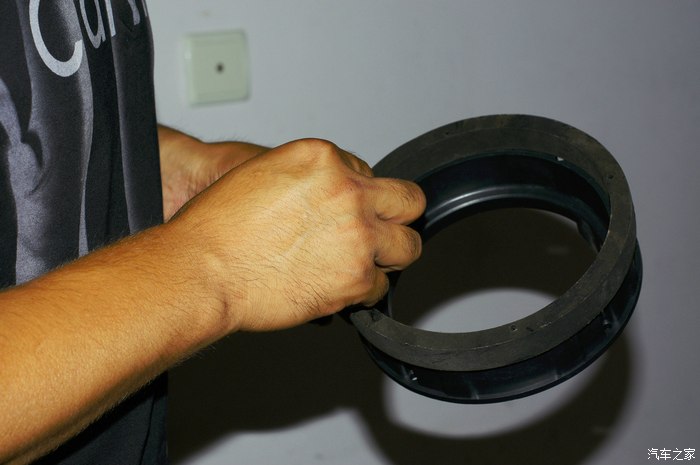

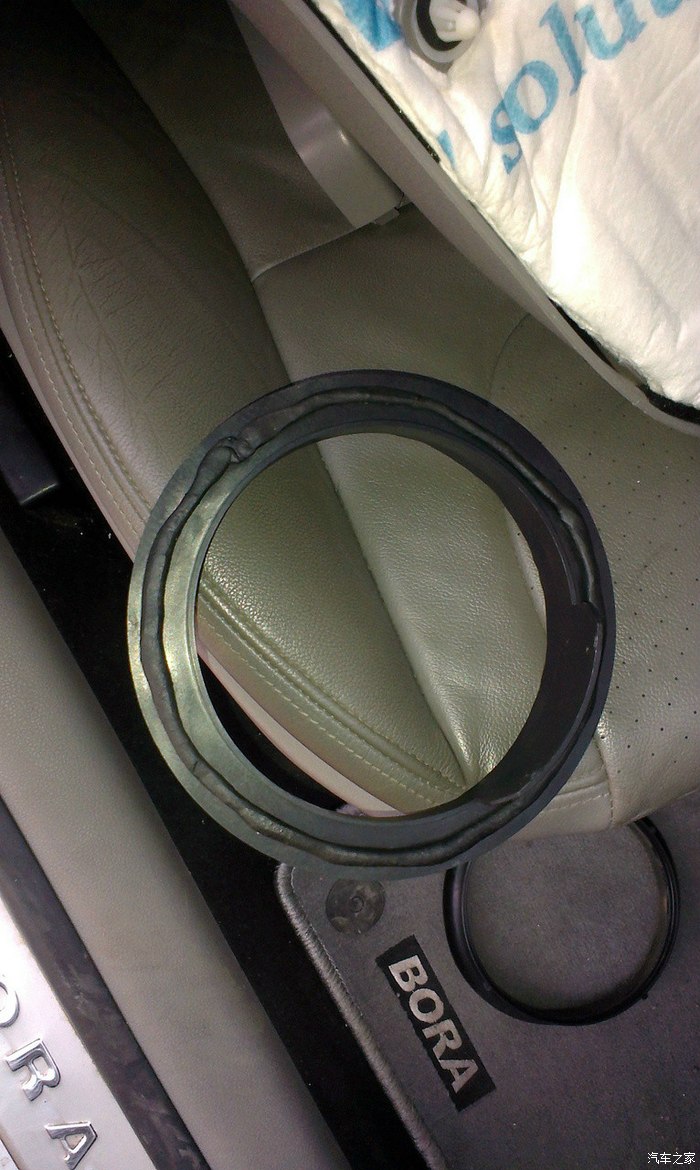

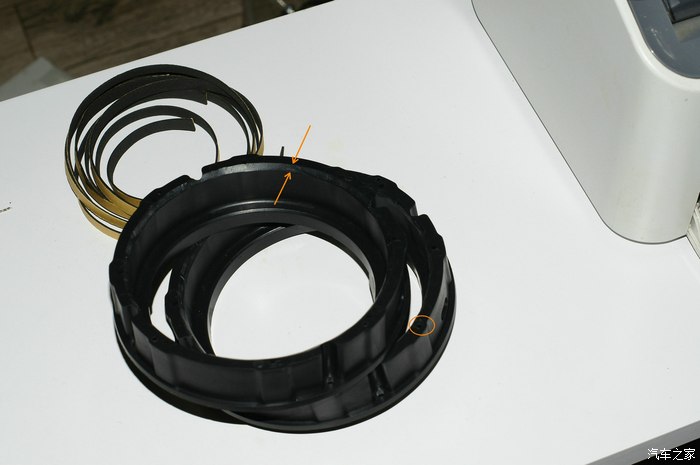

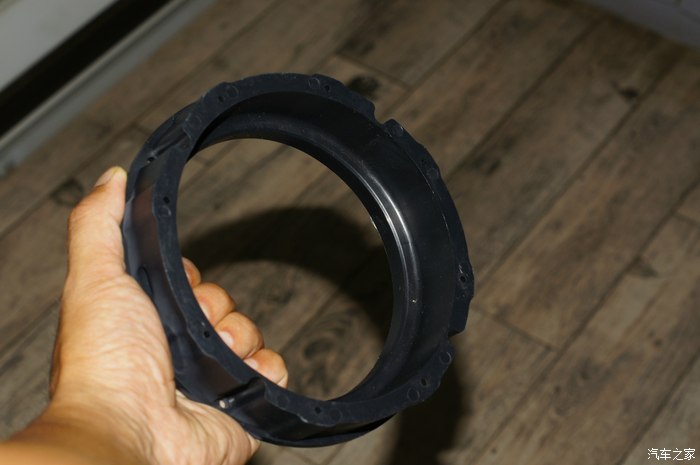

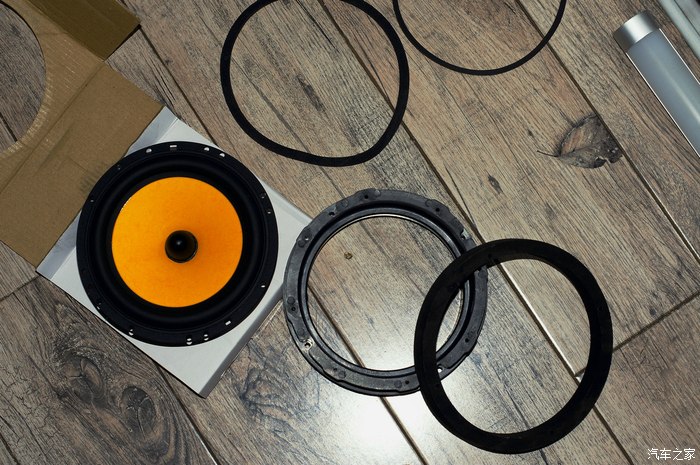

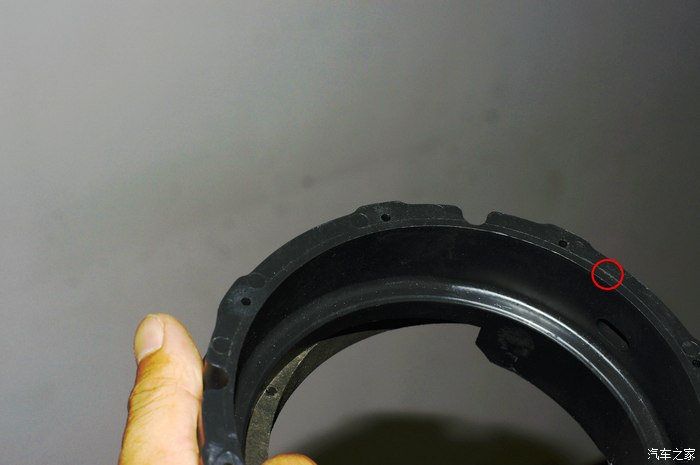

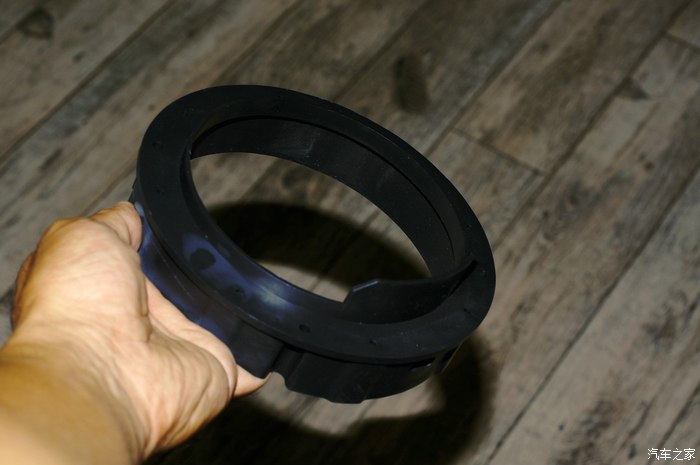

某宝的喇叭垫圈。惠威的F6W稍大一点点,需要少许处理下。
用原垫圈做模具划线
划好的线
裁纸刀

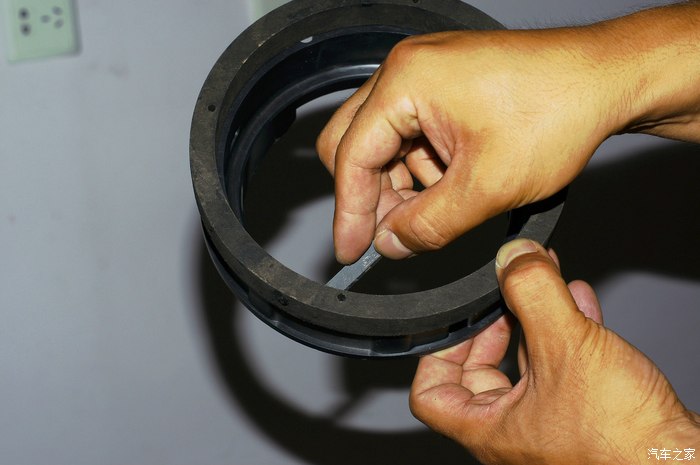

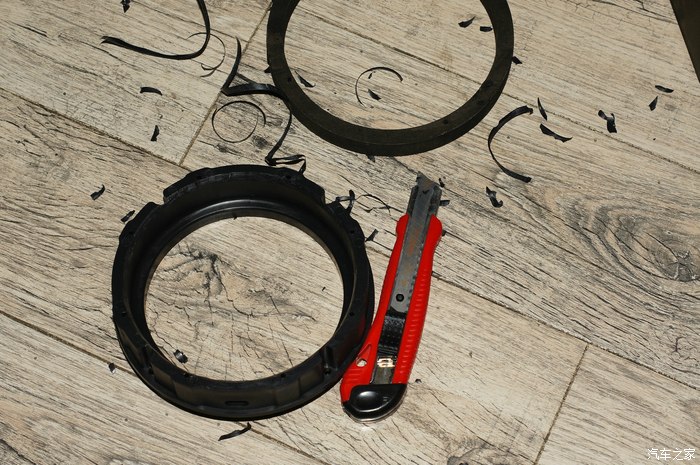

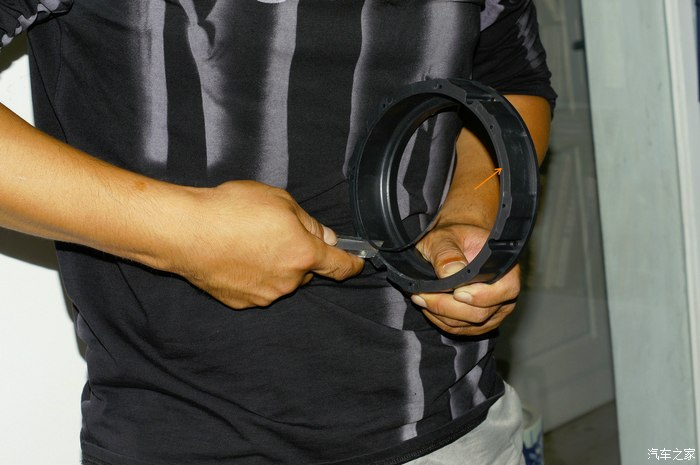

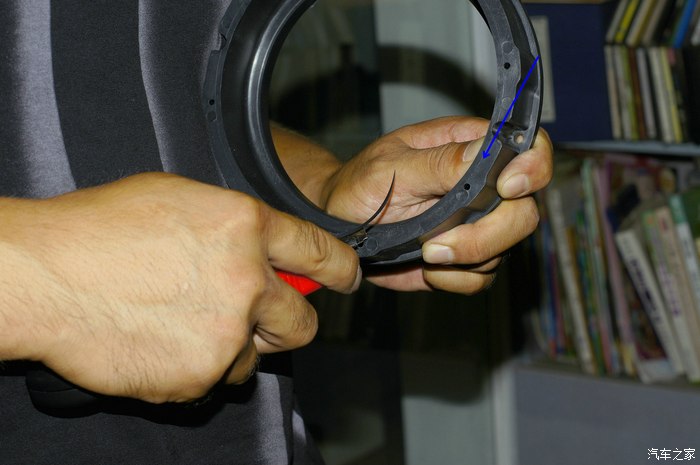

按线切出斜边即可
完工,很简单。
检查对比

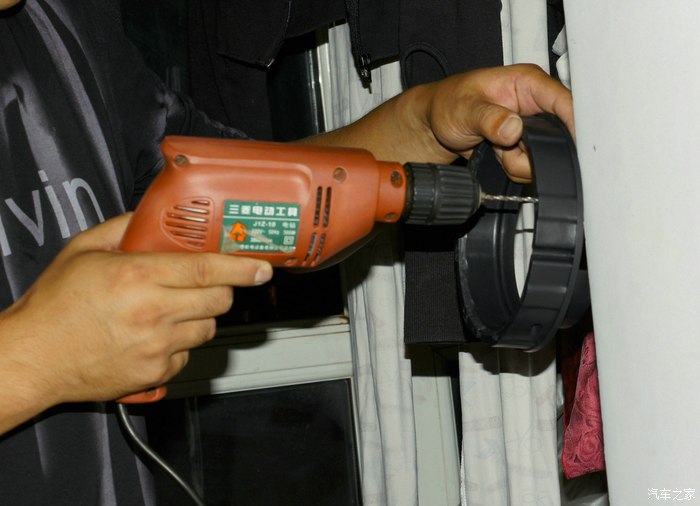

按喇叭单元打孔。
处理完毕
等待装车。

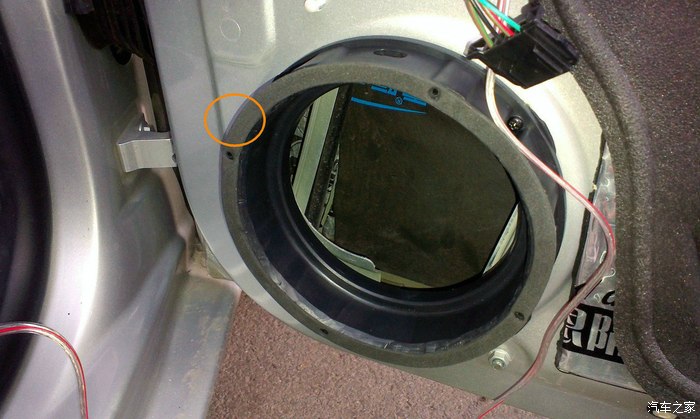

垫圈与车门钣金接触面一圈3M胶条密封
喇叭与垫圈间也要安装垫片。

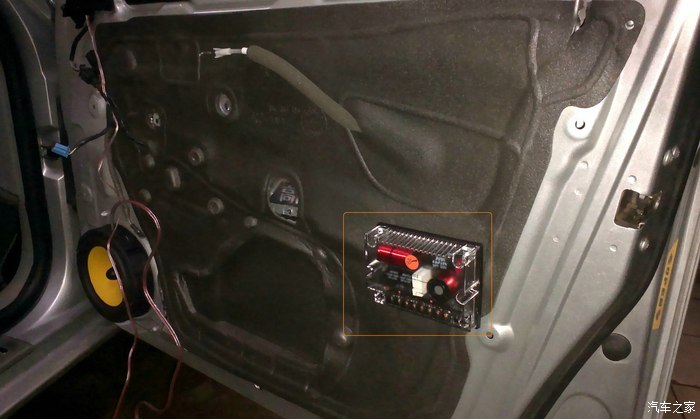

分频器安装位置。右前门

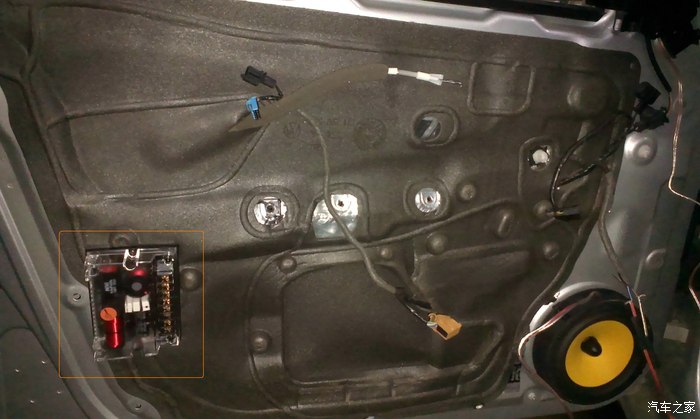

分频器安装位置,左前门

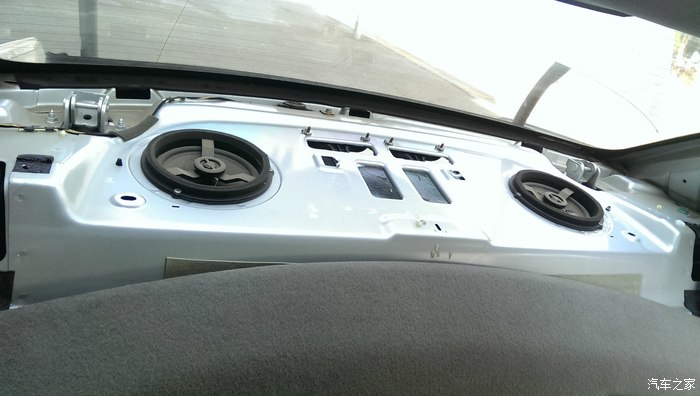

后置喇叭更换:先拆卸C柱内饰板,然后抬起后方音响盖板。同样的,铆钉铆接。电钻伺候。

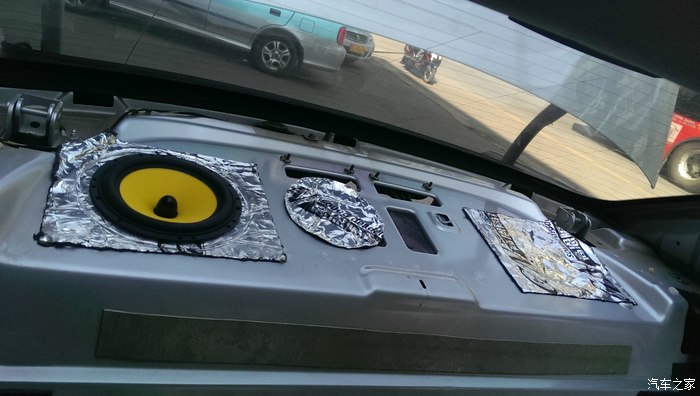

直接盖上丁基橡胶板,然后挖空。丁基橡胶自然就成了喇叭单元与钣金间的密封垫

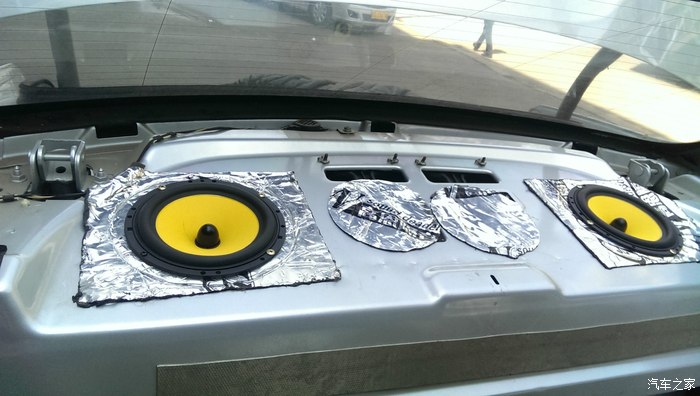

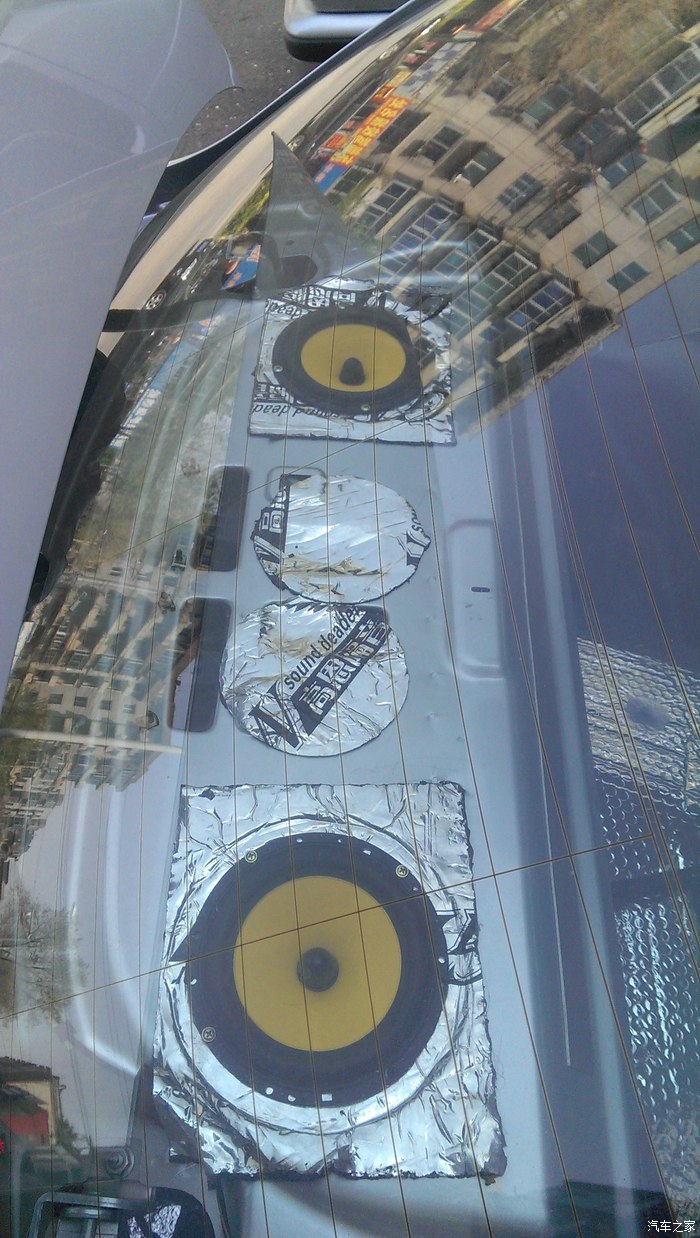

安装完毕。
上方看。
然后将内饰板装回。

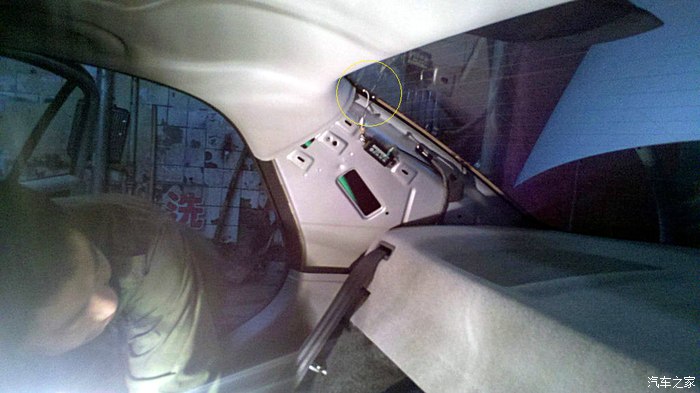

这里有个小插曲:拆卸右后方C柱内饰板的时候,意外将窗式天线连接玻璃的焊点弄脱焊了。。。。这个带来的后果就是FM收音灵敏度降低了少许。重新焊接很是困难,老关放弃之。

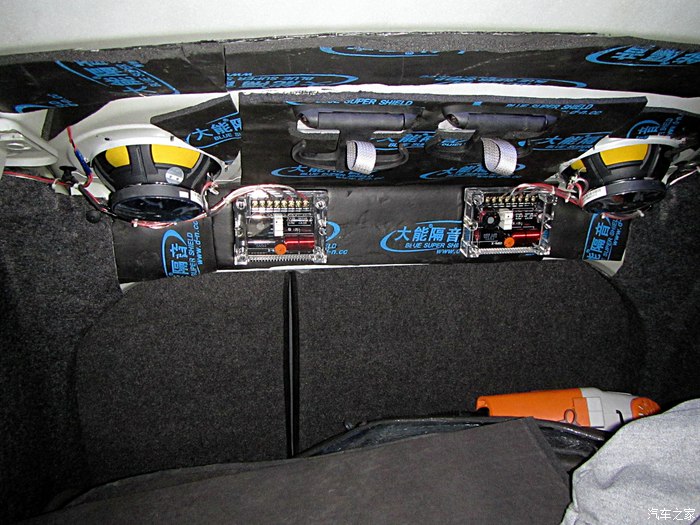

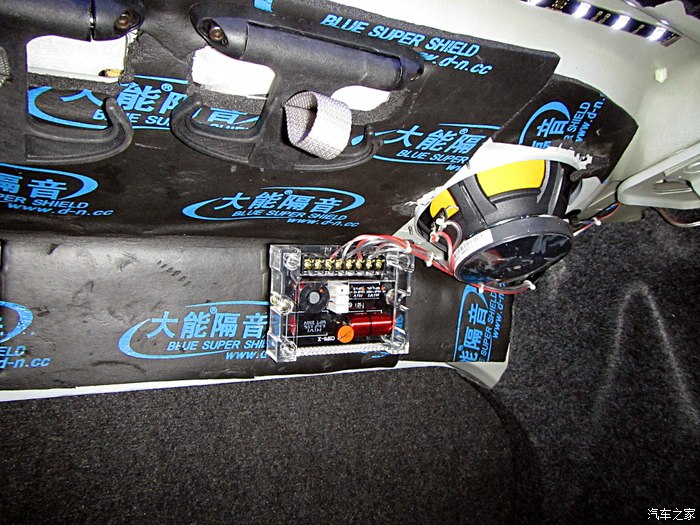

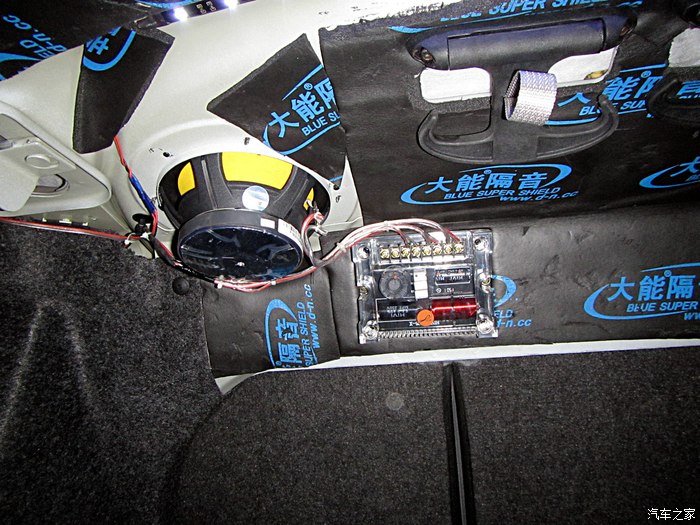

分频器安装在后备箱内。
惠威的分频器高音接线有三个选项,分别是“正常、衰减2dB、提升2dB“
老关根据实际聆听,将前后么高音都选择了”提升2dB“的位置来接线。

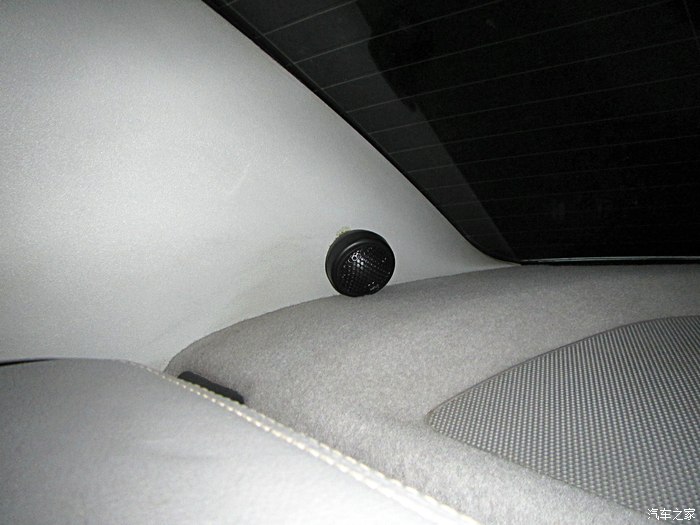

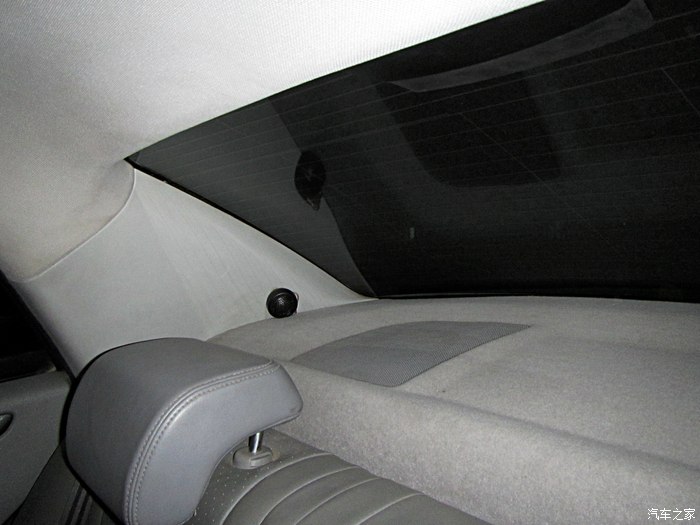

不想过多破坏原车内饰板,就将高音头简单固定在左右C柱内饰板上。至此,全车喇叭单元更换完毕。
========================================================================
四、打摩飞歌导航
首先说说芯片封装的选择。现代工业下,IC新片体积越来越小,因此,一些元器件的代换范围可选择性很小。

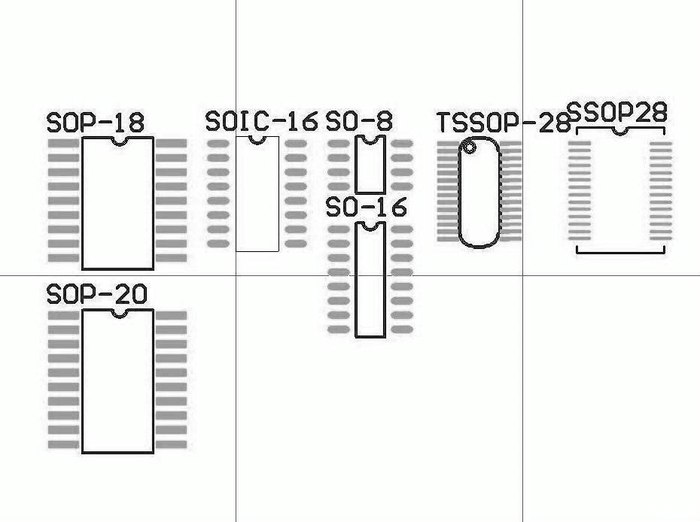

这里是几种常见封装的比例示意图

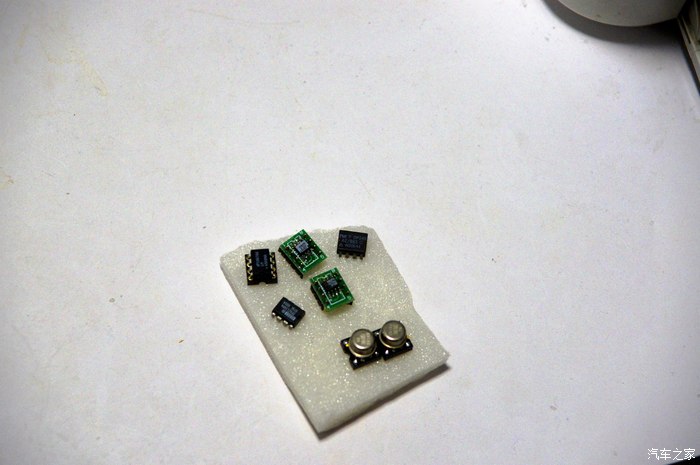

老关手头的一些存货。。。。金封OPA627...OP249军规....LM4562...贴片5532...ad8610

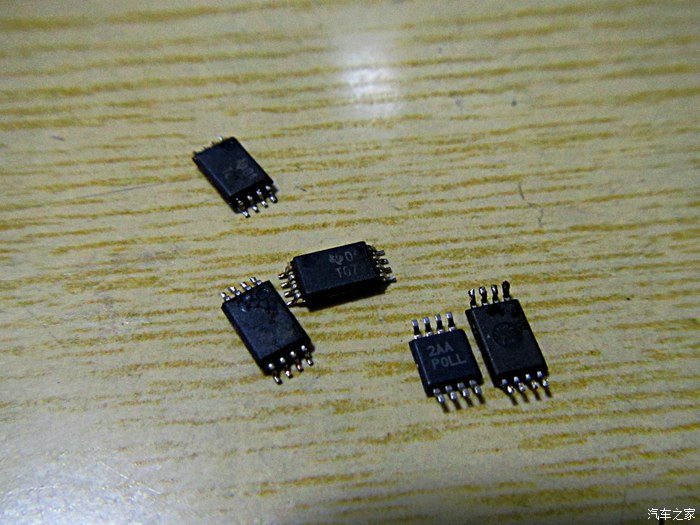

要寻找TSSOP贴片封装的运放才可以(图左面两颗运放即为TSSOP)

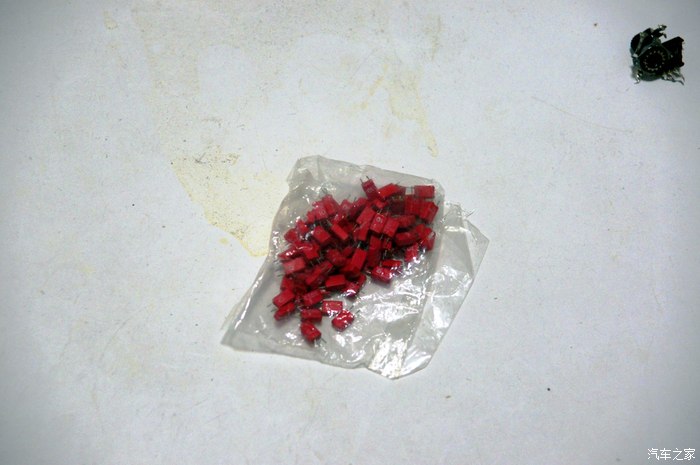

红WIMA、nichicom音频电解电容
这小东西烧友常备。高音华丽通透,但有些火燥。需要搭配使用。
含银焊锡丝
工欲善其事必先利其器。调温风枪、黄花烙铁,吸锡器

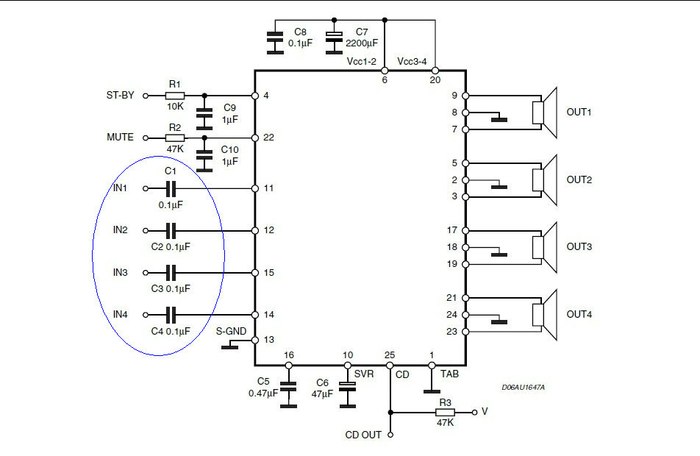

TDA785X电路图。这四只电容为输入耦合电容,对功放部分的音质影响很大。另外,C7,也就是那个大电解,以及与之并联的C8,都是对功放音色起作用的元器件。另据其它烧友反应,C5适当增加可提升低频响应, 更换C6可改变音色....
但限于空间,老关只选择了输入耦合电容及电源电解进行下手。

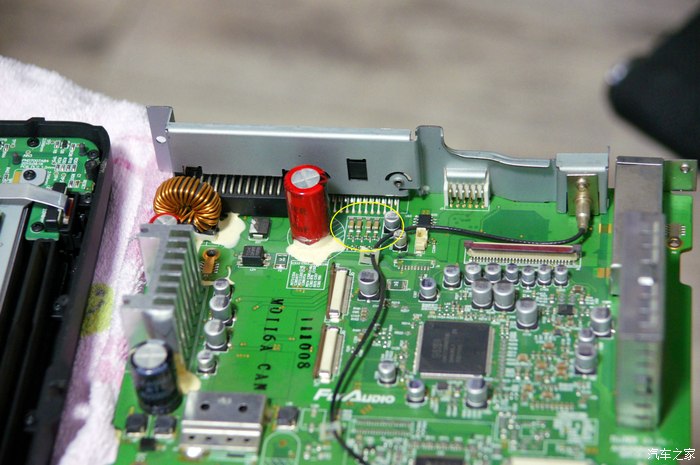

输入耦合直接并联4只0.22的红WIMA。

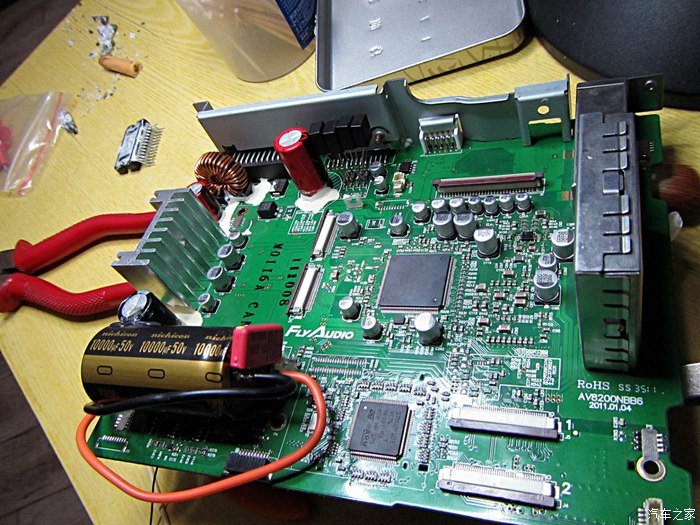

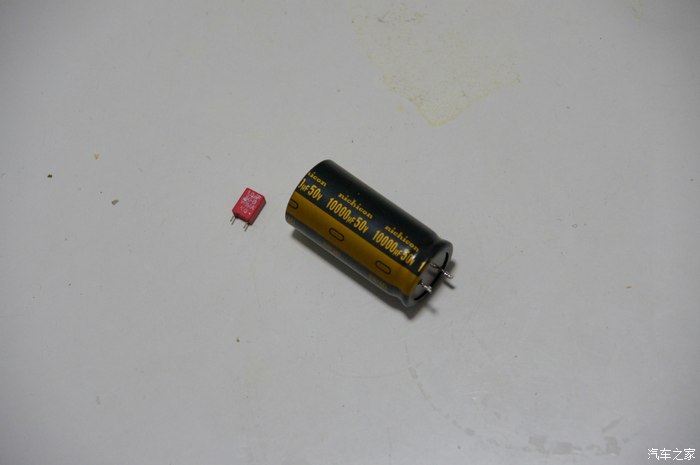

另并联nichicom 10000uF50V电源电解以改善低频。另并联一红WIMA 0.22uF以改善供电高频响应。旁边的MKP10是红色WIMA里声音最好的,可惜体积过大,只能用小体积的MKS4系列代替了。

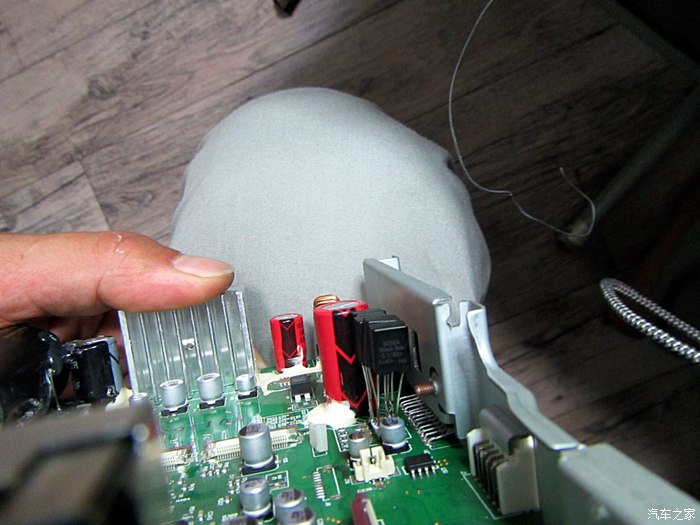

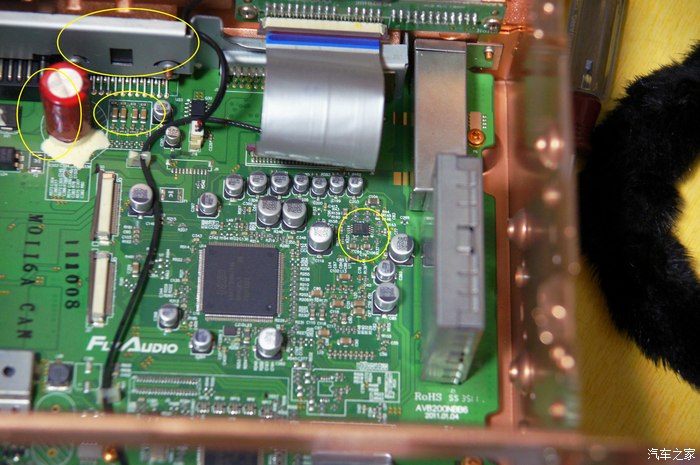

大电容飞线后固定在电路板正面。

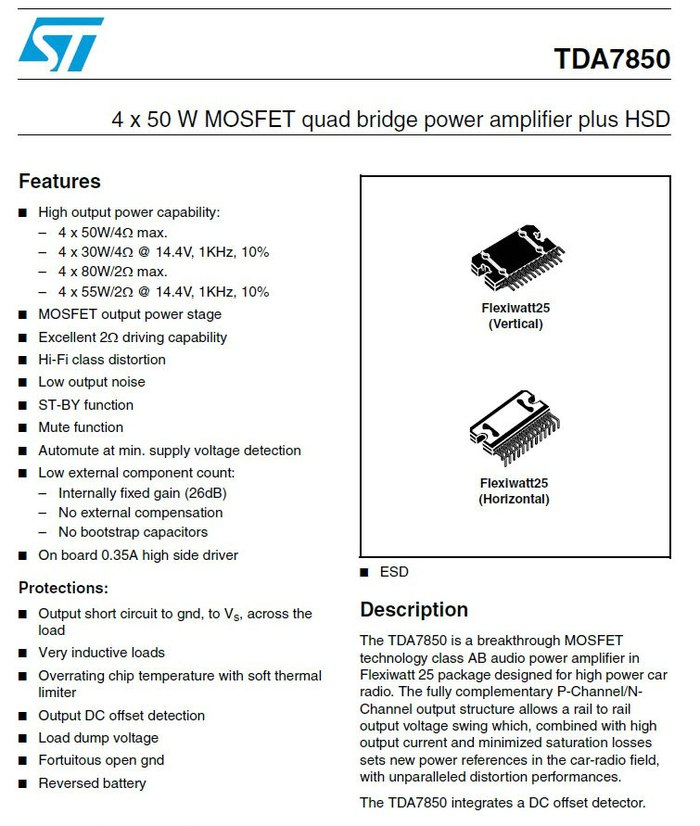

虽然原机已经使用了TDA7851L,但考虑到惠威单元的灵敏度为88dB,不大好推,因此老关还是用功率最大的TDA7850替换掉7851L。
这两个芯片都是场效应管输出,因此总体音色风格上几乎没什么区别,温暖细腻,讨耳朵喜欢。以上数据,最重要的在于7850的不失真功率比7850L高了2瓦。

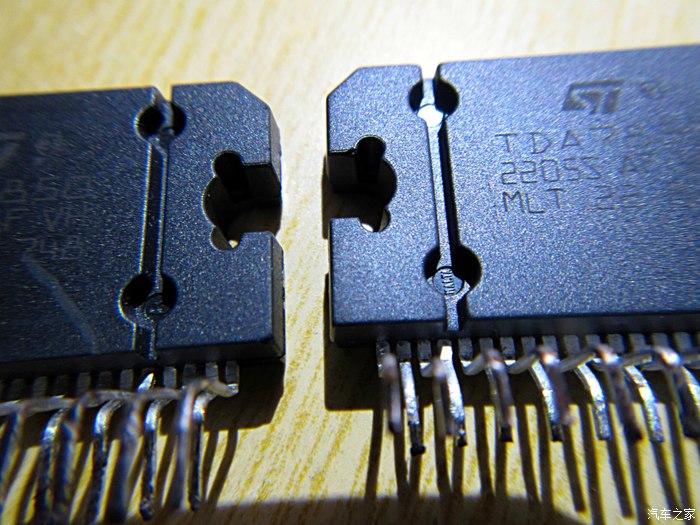

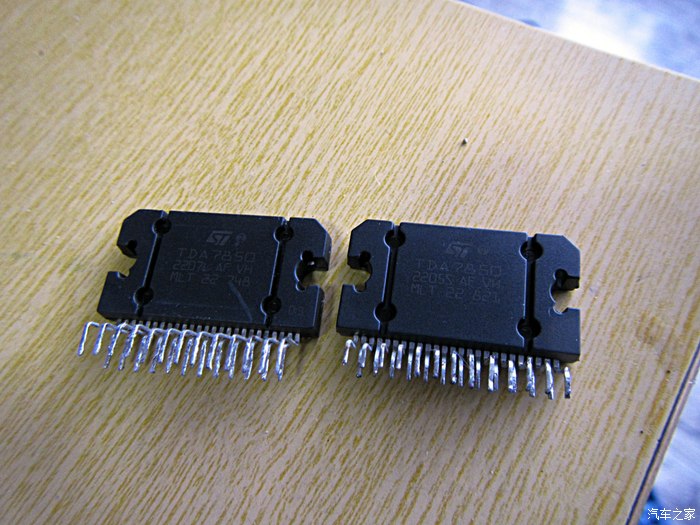

TDA7850前几年被炒作的满天飞。一时间搞得打磨芯片比比皆是。老关的两片7850是拆机品,很便宜。这里严重鄙视某些JS挂羊头卖狗肉。一些关于真假辨别诸如3、5脚电阻2.9K之类的的细节等等老关就不再多说了。正品芯片要耳朵收货。赝品一开声就会露馅的。
某宝的TSSOP 封装的TL072。老关很喜欢的双运放之一。也是老将了,JEEF输入,低噪声。声音表现呈中性、准确。
准备替换掉的JRC4558
JRC4558与TL072的实际对比

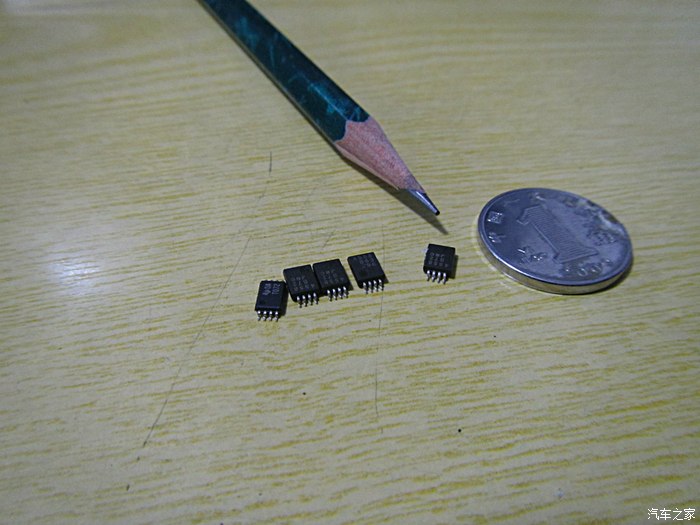

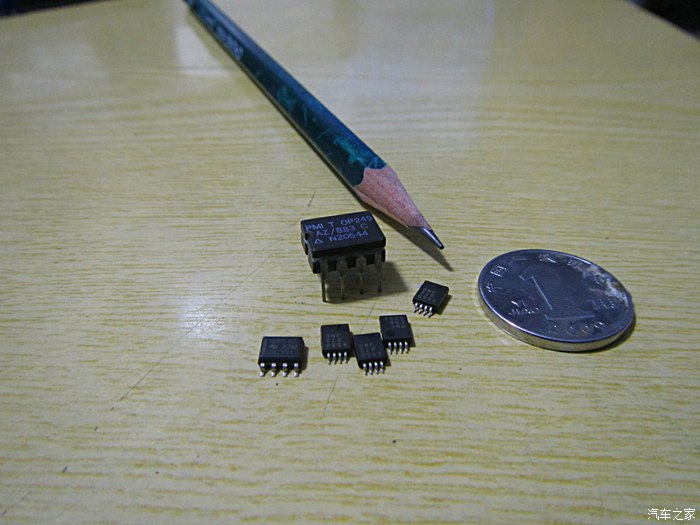

这里借用1枚硬币和一只铅笔来对比下TSSOP的大小吧
OP右大至小:陶封军规OP249、NE5532、JRC4558

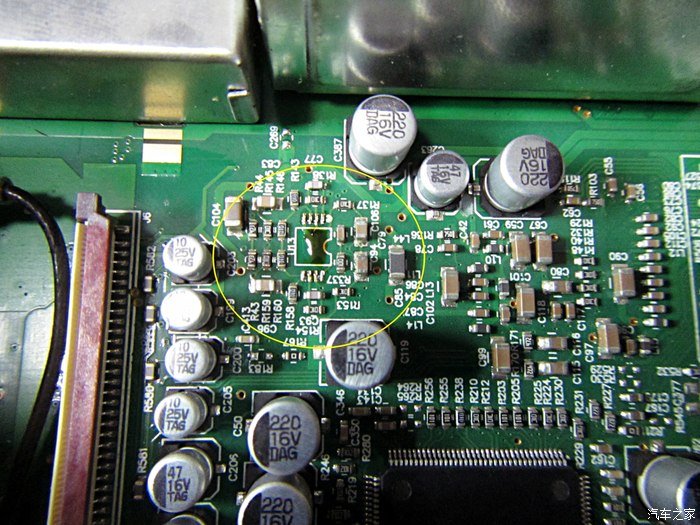

老关戴上花镜,在10倍放大维修台下进行操作。这是风枪吹下运放后的位置。上面有少许松香。
背面三颗运放拆除完毕。

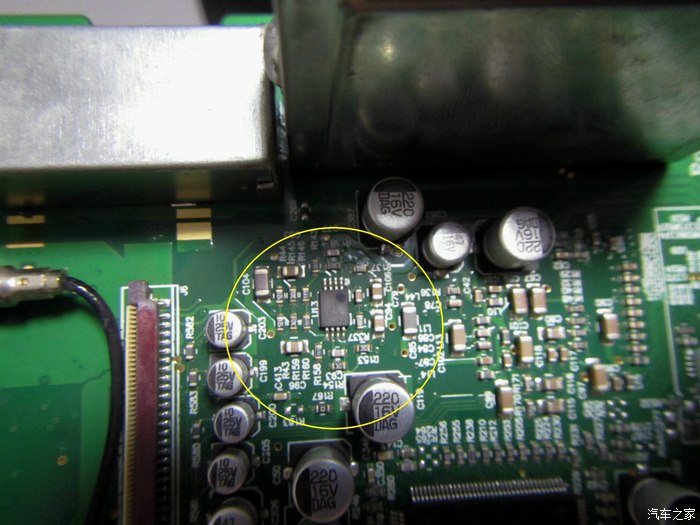

TL072焊接完毕
背面的TL072
至此,一阶段车载音响摩机暂告段落。装车开始试听
=======================================================================

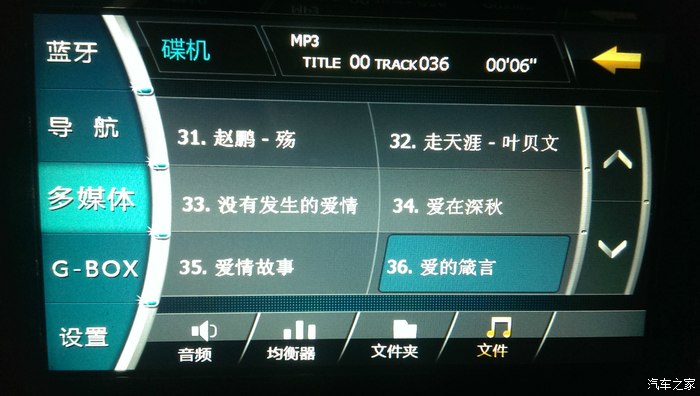

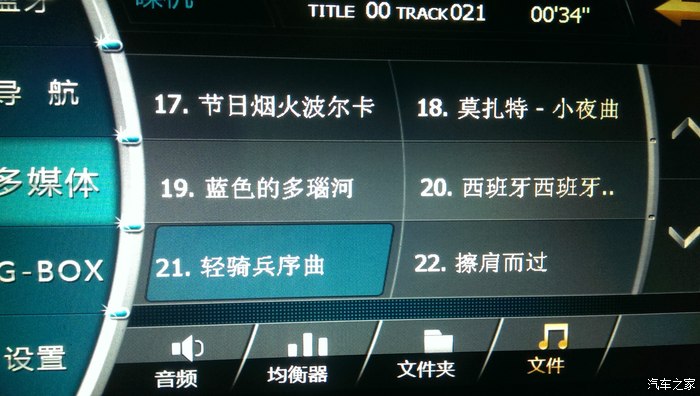

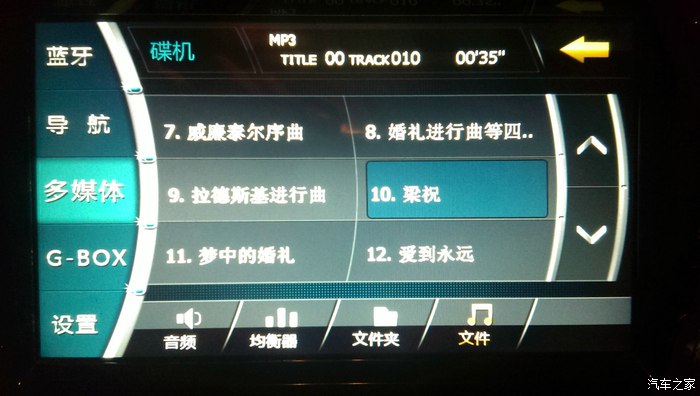

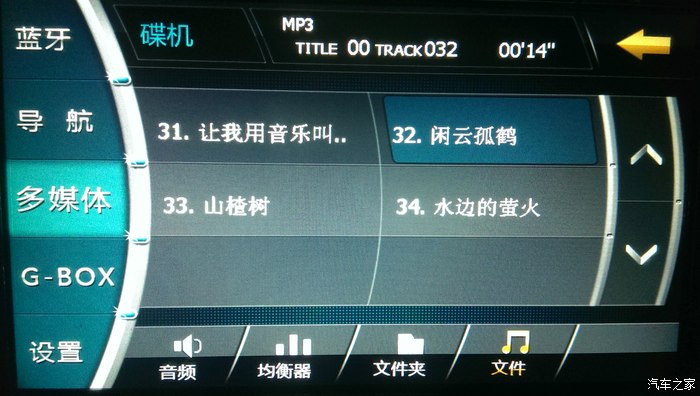

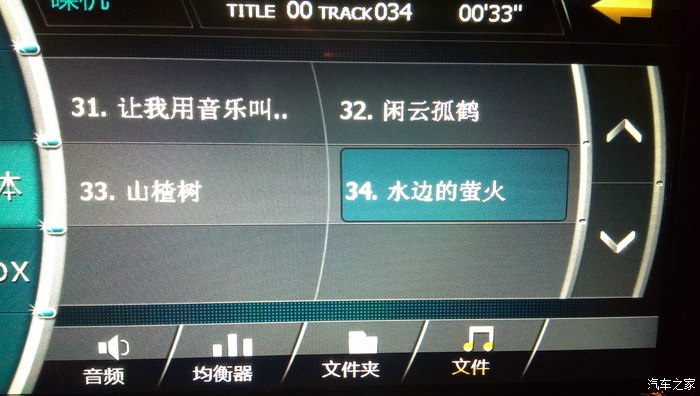

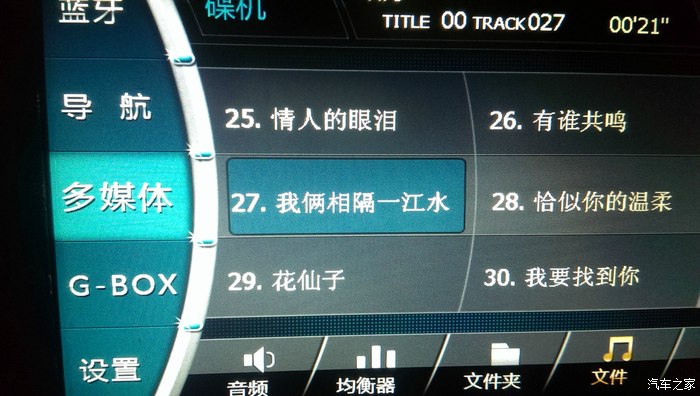

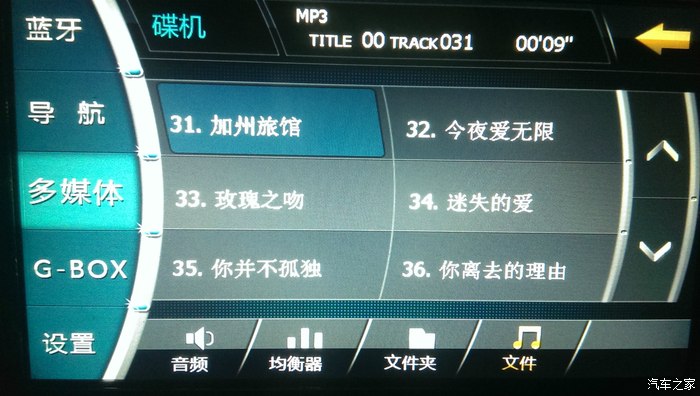

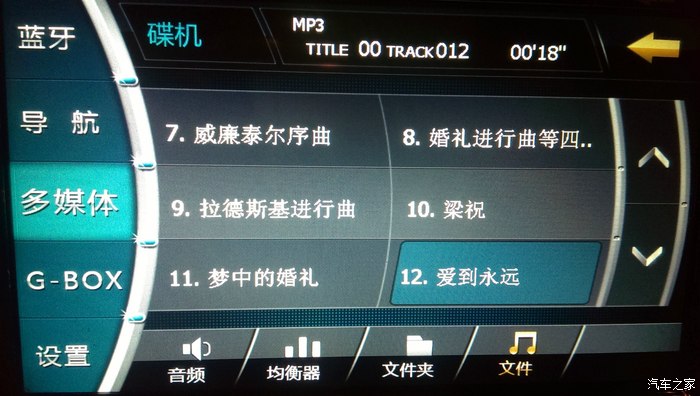

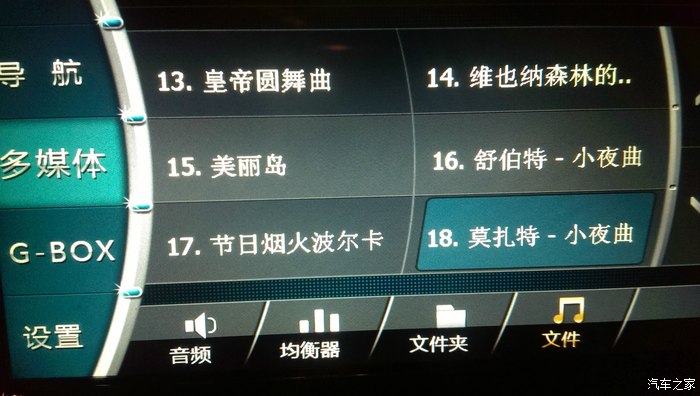

试听曲目:320K MP3 若干;正版发烧CD刻录光盘若干(心疼,翻录一张插车机内比较好)
声音总体评价:
1、惠威单元,4558 、2058、红WIMA、nichicom大水塘 、TDA7851L
低频紧凑,中频圆润,适合人声与铜管类乐器欣赏。高频失真较大,没办法,4558高频靠红WIMA提起来就是这样的。此状态可应付多数人听音要求。
2、惠威单元,TL072、2058、红WIMA、nichicom大水塘 、TDA7851L
低频松散,节奏慢,但下潜很深。中频相对薄了很多,高频清丽,齿音重;音场变宽,声音风格直白清淡而准确,适合聆听古典乐器。此组合不是很讨多数人喜欢。是种监听风格的音色。
========================================================================
五、终极打摩调音
尝试了一些元件的替换组合后,整体声音表现早已与原车天壤之别。现在可以用发烧的耳朵进行挑剔了。针对前期调音的缺憾,老关对主机做了以下改动:

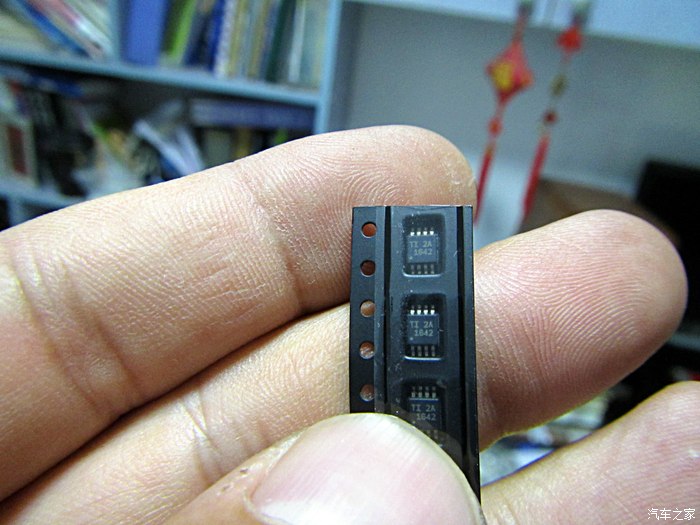

OPA1642,这是BB公司近年先推出的音频专用双运放,JEEF输入,各种参数指标非常优秀。老关找到的是VSSOP封装的1642。
将已装车的TL072拆下对比。两种封装管脚间距相同,只是芯片宽度小差
背面对比。OPA1642,某宝货,6元一片。
JRC2058通用四运放,这次老关用OPA1644替换

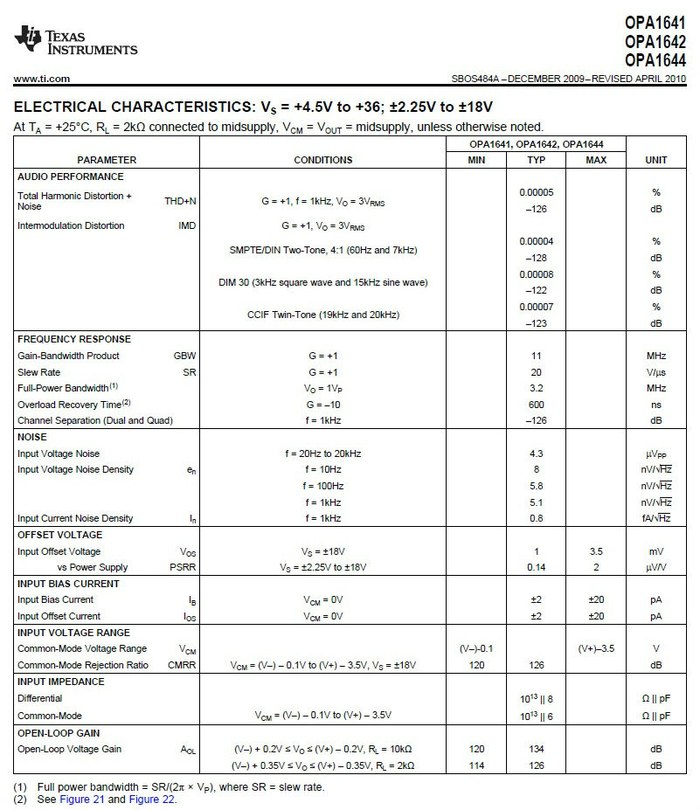

OPA164X系列的参数指标。转换速率20V/us、增益带宽11MHz。低电压特性也很不错。
JRC2058与OPA1644对比
将OPA1642焊接上板。
背面三片也替换上1642。(引脚短了点,需要细心的焊接)

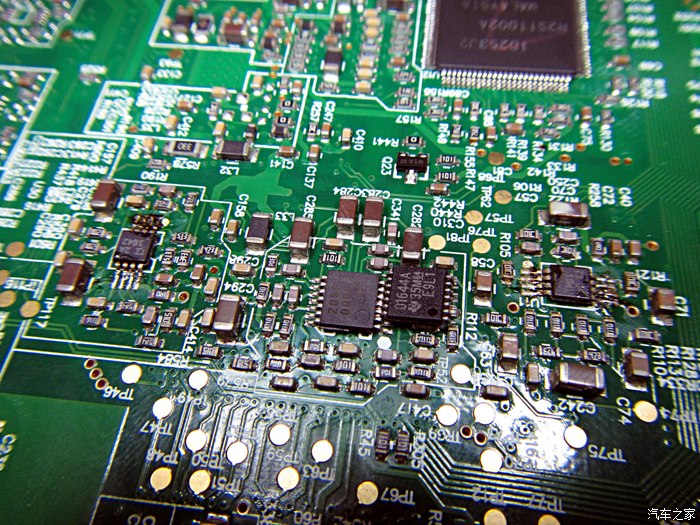

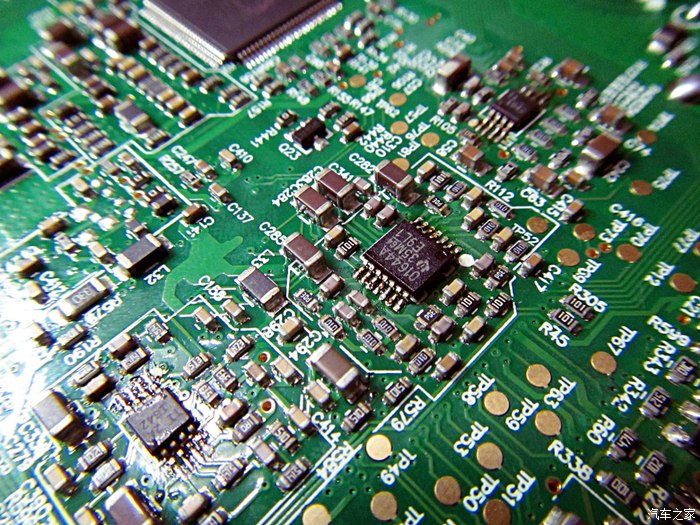

将JRC2058替换成OPA1644
针对高频齿音过重问题,老关用黑WIMA 0.1uF替换掉原来并联的红WIMA
同时在大水塘端也新并联一只MKP10 的0.1红WIMA。至此,整个摩机彻底结束。
========================================================================
声音总结:
惠威单元,OPA1642、OPA1644、黑WIMA耦合、红WIMA并联nichicom大水塘 、TDA7850
刚开机,三频均衡,发声厚重,唯感觉高频少许朦胧。煲机十几小时后,低频下潜很深,瞬态好,中频圆润。惠威单元的高解析度与黑WIMA特性珠联璧合,令高频华丽而细腻,一扫红WIMA的火躁。OPA164X系列运放明显是带有强烈音染的东西,但是这种音染却非常讨好耳朵,让人百听不厌。一晃几年都不再认真的坐下来聆听音乐了,这次摩完机,却让我深夜躲在车内不舍就寝。过去的车内音响就是凑合听听,不烦即可,现在已具备经受烧友挑剔的资格。
老关并不是器材党,但我相信,好器材可以让人更加专注的去聆听音乐。何为HI-FI?也许老婆的一句评语比较容易理解:“这声音,干净。”
