通过蓝牙ELM327与OBD连接读取平均油耗尝试 ZT
下面是摘录，I30同样适用。只是没有找到相关的图片。用这个代替了。
福克斯 09 AT 通过蓝牙ELM327与OBD连接读取平均油耗尝试
前段时间在论坛上看见别人用ELM327连接OBD成功，赶紧自己也在淘宝上200+运费入手一个，当初的打算是用来看平均油耗的。
借用马5兄弟的ELM327图片
ELM327有USB接口的，我买的蓝牙的考虑是可以跟我的手机连接，这样我的手机就可以当GPS和数字仪表多用途了 ：）
内部拆开图
做工还可以比较整齐，但是电源部分有待加强，5V转3.3V只是一根线拉过去的，电源输入部分如果能加入自恢复保险丝就好了，最好还有个压敏电阻，这样防止在启动的瞬间损坏LDO，车里环境比较恶劣，如果电容能换成固态电容就更完美了
EL327介绍
支持所有的OBD-Ⅱ协议，蓝牙输出，更方便连接到笔记本电脑。
产品特性：
OBD-Ⅱ协议：ISO15765-4 (CAN)
ISO14230-4 (KWP2000)
ISO9141-2
J1850 VPW
J1850 PWM
产品功能：
读取故障码并知道故障码的含义、清除汽车的故障码、显示传感器数据（其中包括：发动机转速、冷却液温度、车辆速度、进气歧管压力、进气温度、空气流速、节气门位置、氧传感器电压、燃油压力等等）还有其他更多先进功能……
淘宝上有卖的，大家可以去搜搜，USB版本的比较便宜，蓝牙的一般在 250以上。
先把ELM327连到小福的OBD诊断接口，位置如下，
插座是CAN标准
然后点火开关转到II的位置打开电门
打开笔记本上的蓝牙开始连接，建议使用 Toshiba Bluetooth Stack，官方下载地址
Windows 自带的不方便改串口号，下面介绍的OBD软件只能连接COM1-COM8.
搜索蓝牙设备找到JBM-141，这个就是ELM327,JBM-141是里面蓝牙模块的名字。
接下来请出OBD检测软件，大名鼎鼎的PCMSCAN。
下载地址
安装后运行，没注册的话会弹出窗口让你输入注册码，不注册的话软件只能读取一个参数RPM
打开PCMScan===>OBD-II=====>Detect T16
选择刚才蓝牙上面的串口号，然后点Detect,软件找到小福的ECU就成功了，
然后 OBD-II=========>Connect出现下面的窗口
点Connec会自动搜索COM口，连接成功就会开始自动搜索和匹配车子支持的PID
设置一下要采集的参数
然后点击最下方的绿色按钮开始采集PID(小福各个传感器的参数) 或者红色的按钮开始记录log,供以后分析。

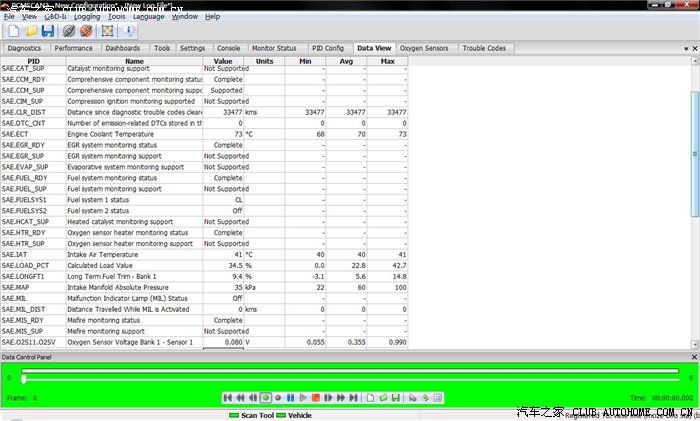

not supported 表示不支持
大家可以看看有多少PID不支持。
给加点威望吧，5分钟才能发一次贴太郁闷了
，能申精么？大半夜的都还在编辑帖子。
[ 本帖最后由 newauh 于 2009-06-28 01:37 编辑 ]
第2张...(5分钟才能发第二个贴，郁闷）
虚拟仪表盘，看起来不错，可以换成数字速度显示。如果油耗能读取，车载电脑肯定上了。
图表显示OBD信息,可以自定义，
所有与燃油有关的图表都上了，可惜都是0，读不出来任何燃油消耗率。
行驶中抓的图，目的地比较近，所以记录的时间比较短
第一个图的TP是节气门位置，那个尖峰是停车（上小坡)起步，可以看的见油门稍微踩一下，转速上升的很快。
...
