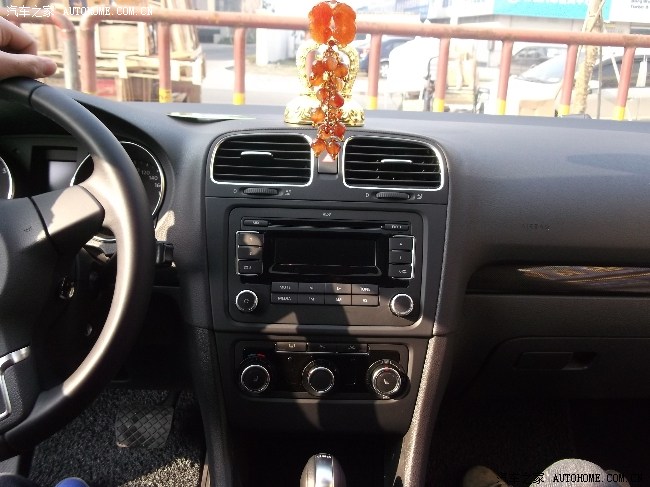

高尔夫1.4TSI 装行影通车载导航及倒车影像 记录拆装过程
上周六，没记错应该是立春那天，去汽配城安装了行影通车载导航，在安装现场记录了技术员作业的整个拆装过程，不敢独享，上个作业供大家学习。
此路不通，正好为店家提供的免费的施工场地，车停到一角落，熄火下车，等待技术员安装车载导航以及倒车影像。

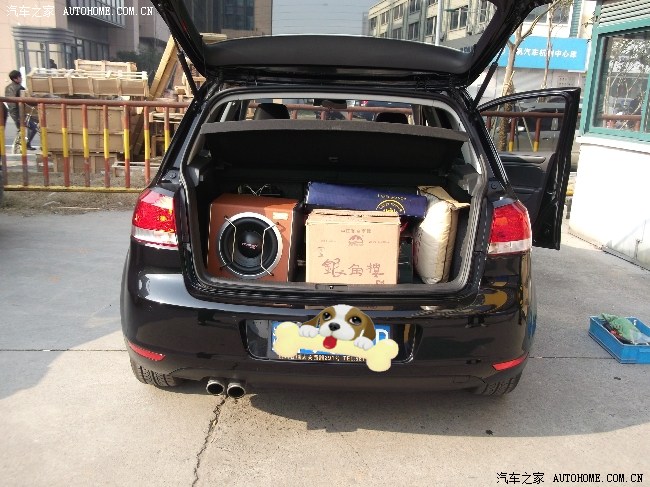

低音炮是前不久装的，改善音质。

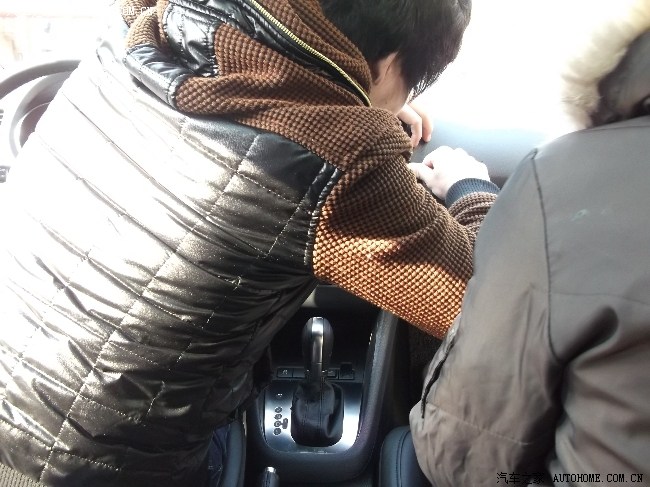

上后排记录过程，大家慢慢欣赏。

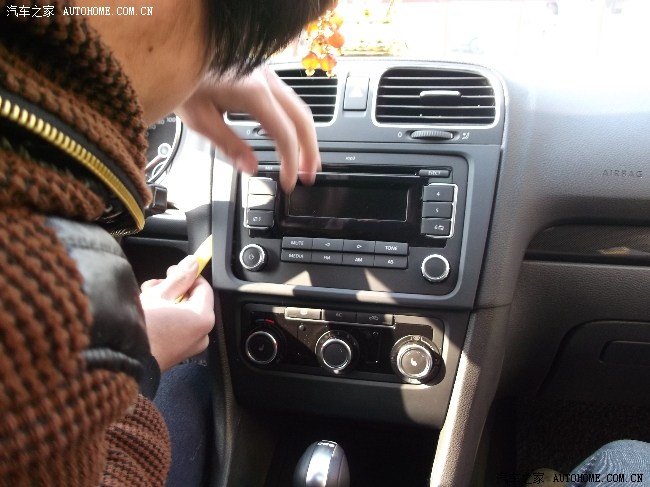

拍个照也不容易啊，技术员不配合，细节被挡了。反正就是用那黄棒子撬外面的面框。
心急吃不着热豆腐，循序渐进。
取下面框，完成了第一步。

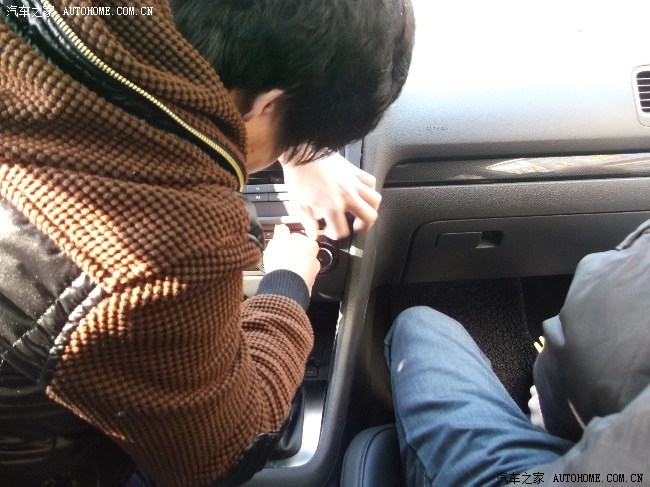

去掉面框后露出4颗螺丝，用相应螺丝刀卸下4可螺丝。
拿好螺丝。
卸下的4颗螺丝放放好，拆下原车的这个CD机。
拔掉后面的插头。
多拍了好几张，经过挑选还是有几张可以看清步骤的。
原车的CD机拔掉后面的插头就拆下来了。
拆去原车CD机后就这么个样。
拆下来的CD机。
技术员检测低音炮这么接的，问我我这么知道。
这个是收音机线，对接转化才可以插到导航上面。
专用线对插，不破坏原车线路，因为不破坏路线，所以放心安装。
专用线对插好，多出的那个插头据说链接下面USB、AUX的。装了这款导航，下面的也就不能再使用了，不过会从导航后引一个USB在副驾驶室箱子里供使用，AUX导航机子上面有，所以没什么影响。
测试机子是否能正常开启使用，开机大众标。
收音机页面。
上面红纸2可螺丝要去掉，说是固定CD机的，防止CD机芯损坏。装之前要拆去，不然到时放不进CD光盘。
拆下来的，还有1颗螺丝直接就扔车外了，此时已不需要了。
车钥匙，没想头这导航还有遥控板。

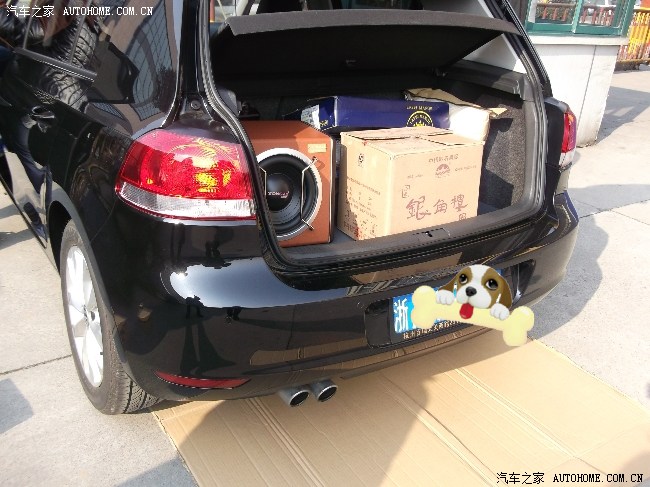

后头在安装倒车影像的摄像头，技术员刚拆下牌照灯框。
这个低音炮。
摄像头店家说是高清CCD的，防水防震耐低温。
前头到这里没动静了，估计就等那倒车影像了。
后备箱被搬空。
开拆后备箱。
视频线测试，要一直引到驾驶室去。
有颗螺丝，有点难拧。
插播小装饰。
继续。
面板又一块拆下。
接下来就这里下工夫了。
技术员在检查正极，倒车影像的摄像头取电用。还是第一次通过技术员知道，这车要后备箱门关下来才有电。不过知不知道对我来说都没什么影响，就长了点见识。
那根白色线就是取电用的。
这个技术员说是为了稳定电压，是继电器。
那继电器怎么接的没去研究，估计懂的人都知道怎么用，不懂的知道有这么回事就好了。
总的有4根线分出，一根取电，一根连接摄像头这边的，一根引到前头，一根搭铁。
安装导航的天线一个小模块，接收导航信号的。
天线通过盖板往车中控内走。
技术员的工具。
线直接拉到前头测试倒车影像。
到时有线搭铁。
取电处好好包扎了下。
关上门测试倒车影像。1.记得测试前要搭铁，2.记得关后备箱门，不然都没影像。
测试正常，开始走线。
通过层层盖板，看看受益匪浅，长不少见识。
通过层层考验。
继续往前走。
又过一关。
到达驾驶室了。通过的就是下面盖板的空隙，一路隐藏。
到踏板这了，胜利在望。
穿到中控，拉拉紧，下面在绑几根扎带固定。
装装好，整体看不出走过线的痕迹。
整理中控的各个线。
理理顺。
还用到热缩管，看着还真有点专业。
热缩管处还用胶带包包好。
这个是从后头一直引到前头的视频线。
导航后头的USB引长到副驾驶室那箱里。
插线。
差不多了。
整整到位上螺丝固定。
上面框就完工了。整体效果还不错，放大版的CD机有点像。
主菜单。
一切正常，开始恢复原样。
整体的效果：不赖。
下面的卡槽，配送的是4G的导航卡，升级终身免费。
信号挺好，卫星数11。
蓝牙配对成功，以后接听电话，拨打电话省事多了，也提高自身安全了。
声音设置，可以调音质，音质不错。
倒车影像很清晰。
使用说明书。
导航前头USB转大头的线。
附上仪表盘。
附上钥匙。
附上新装的导航。
作业编辑的很辛苦，向版主要个精华。
此路不通，正好为店家提供的免费的施工场地，车停到一角落，熄火下车，等待技术员安装车载导航以及倒车影像。
低音炮是前不久装的，改善音质。
上后排记录过程，大家慢慢欣赏。
拍个照也不容易啊，技术员不配合，细节被挡了。反正就是用那黄棒子撬外面的面框。
心急吃不着热豆腐，循序渐进。
取下面框，完成了第一步。
去掉面框后露出4颗螺丝，用相应螺丝刀卸下4可螺丝。
拿好螺丝。
卸下的4颗螺丝放放好，拆下原车的这个CD机。
拔掉后面的插头。
多拍了好几张，经过挑选还是有几张可以看清步骤的。
原车的CD机拔掉后面的插头就拆下来了。
拆去原车CD机后就这么个样。
拆下来的CD机。
技术员检测低音炮这么接的，问我我这么知道。
这个是收音机线，对接转化才可以插到导航上面。
专用线对插，不破坏原车线路，因为不破坏路线，所以放心安装。
专用线对插好，多出的那个插头据说链接下面USB、AUX的。装了这款导航，下面的也就不能再使用了，不过会从导航后引一个USB在副驾驶室箱子里供使用，AUX导航机子上面有，所以没什么影响。
测试机子是否能正常开启使用，开机大众标。
收音机页面。
上面红纸2可螺丝要去掉，说是固定CD机的，防止CD机芯损坏。装之前要拆去，不然到时放不进CD光盘。
拆下来的，还有1颗螺丝直接就扔车外了，此时已不需要了。
车钥匙，没想头这导航还有遥控板。
后头在安装倒车影像的摄像头，技术员刚拆下牌照灯框。
这个低音炮。
摄像头店家说是高清CCD的，防水防震耐低温。
前头到这里没动静了，估计就等那倒车影像了。
后备箱被搬空。
开拆后备箱。
视频线测试，要一直引到驾驶室去。
有颗螺丝，有点难拧。
插播小装饰。
继续。
面板又一块拆下。
接下来就这里下工夫了。
技术员在检查正极，倒车影像的摄像头取电用。还是第一次通过技术员知道，这车要后备箱门关下来才有电。不过知不知道对我来说都没什么影响，就长了点见识。
那根白色线就是取电用的。
这个技术员说是为了稳定电压，是继电器。
那继电器怎么接的没去研究，估计懂的人都知道怎么用，不懂的知道有这么回事就好了。
总的有4根线分出，一根取电，一根连接摄像头这边的，一根引到前头，一根搭铁。
安装导航的天线一个小模块，接收导航信号的。
天线通过盖板往车中控内走。
技术员的工具。
线直接拉到前头测试倒车影像。
到时有线搭铁。
取电处好好包扎了下。
关上门测试倒车影像。1.记得测试前要搭铁，2.记得关后备箱门，不然都没影像。
测试正常，开始走线。
通过层层盖板，看看受益匪浅，长不少见识。
通过层层考验。
继续往前走。
又过一关。
到达驾驶室了。通过的就是下面盖板的空隙，一路隐藏。
到踏板这了，胜利在望。
穿到中控，拉拉紧，下面在绑几根扎带固定。
装装好，整体看不出走过线的痕迹。
整理中控的各个线。
理理顺。
还用到热缩管，看着还真有点专业。
热缩管处还用胶带包包好。
这个是从后头一直引到前头的视频线。
导航后头的USB引长到副驾驶室那箱里。
插线。
差不多了。
整整到位上螺丝固定。
上面框就完工了。整体效果还不错，放大版的CD机有点像。
主菜单。
一切正常，开始恢复原样。
整体的效果：不赖。
下面的卡槽，配送的是4G的导航卡，升级终身免费。
信号挺好，卫星数11。
蓝牙配对成功，以后接听电话，拨打电话省事多了，也提高自身安全了。
声音设置，可以调音质，音质不错。
倒车影像很清晰。
使用说明书。
导航前头USB转大头的线。
附上仪表盘。
附上钥匙。
附上新装的导航。
作业编辑的很辛苦，向版主要个精华。
