绝对用心 DIY307车车佳艺田导航
快过年，也来给狮子加加料，提升一下档次，满足一下我的虚荣心，经常看到人家车里的一体式导航就流口水。所以------------
我的改装思路是：狮子两年了，太不保值了，所以一体是的导航不用太好一般就行，要2000以内包括后视摄像头的安装，这样卡仕达就舍不得装了，富威二代我不喜欢显示屏下方的一排钮，我喜欢简洁一点，也不喜欢便携式的导航，整个中控就像拉蜘蛛丝一样，看着就难受。但我还是喜欢安装效果像卡仕达那样的，所以我挑了佳艺田307专用导航，用盗版导航软件，不带电视功能的。
一器材篇：
1，倒车后摄像头:请看我的作业http://club.autohome.com.cn/bbs/thread-c-99-13860998-1.html
2，DVD导航一体机：

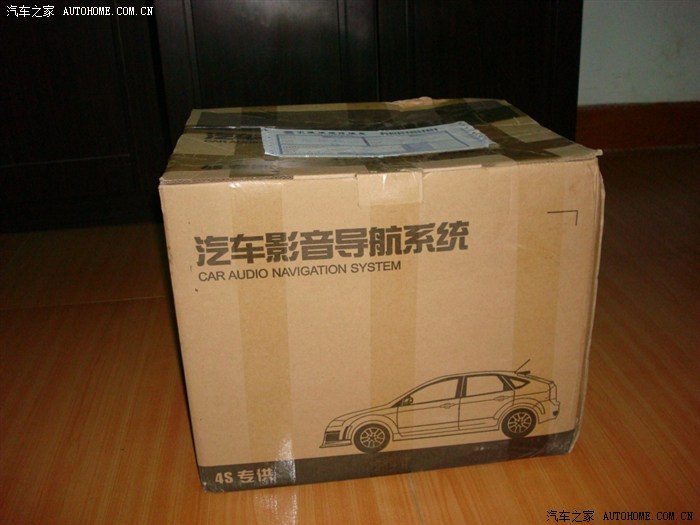

某某某：你的快件到了，到楼下来拿，看着包装比较纠结，怎不多加一个套啊？？？？

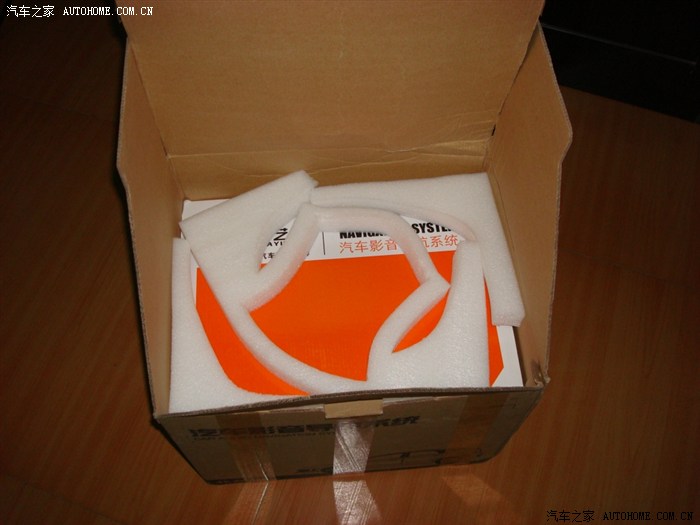

开箱过程：还是比较激动的，原来还有一个彩色的内包装，心想应该不错的，因为是网购的。

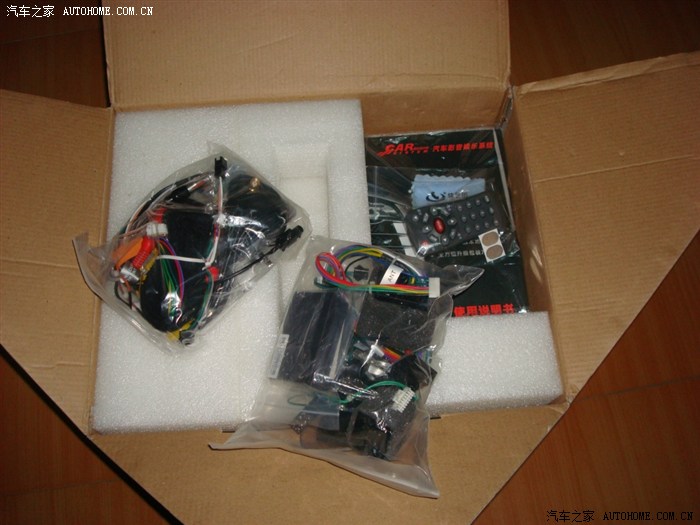

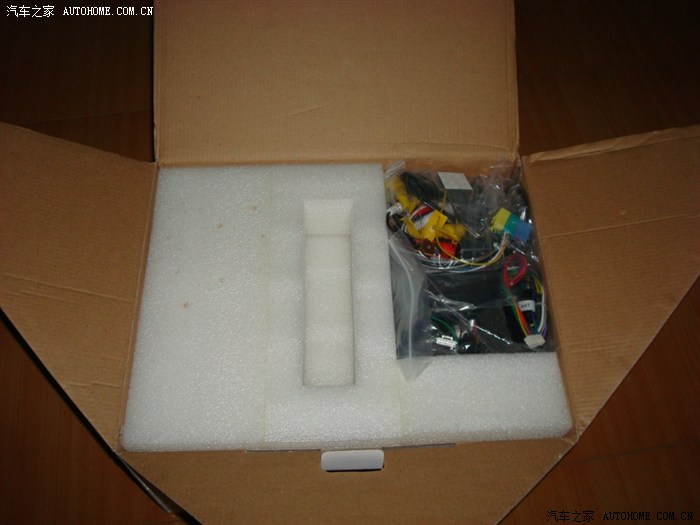

一大包的线，猛一看头还是有点晕，但实际还是比较简单的，都是对插的，一般不会错的。

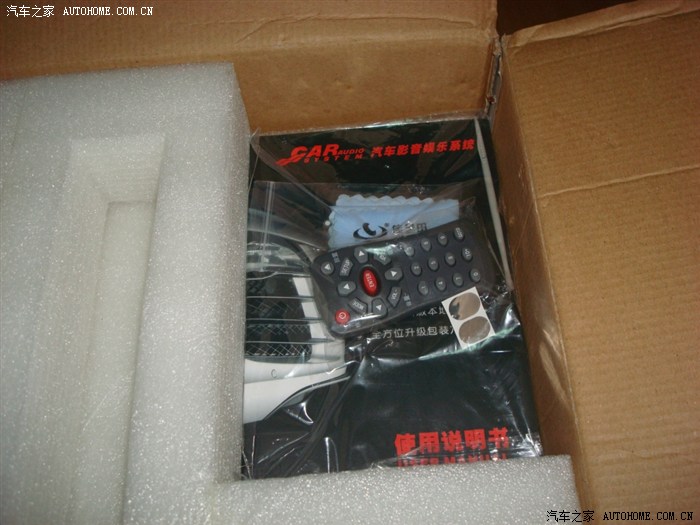

看一下说明书（里面大部分介绍系统的使用，一点都没有说明安装过程）基本无用，还有遥控器。

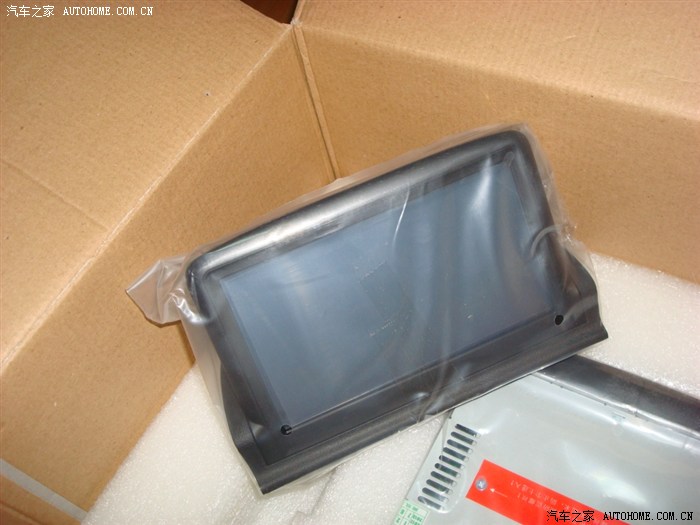

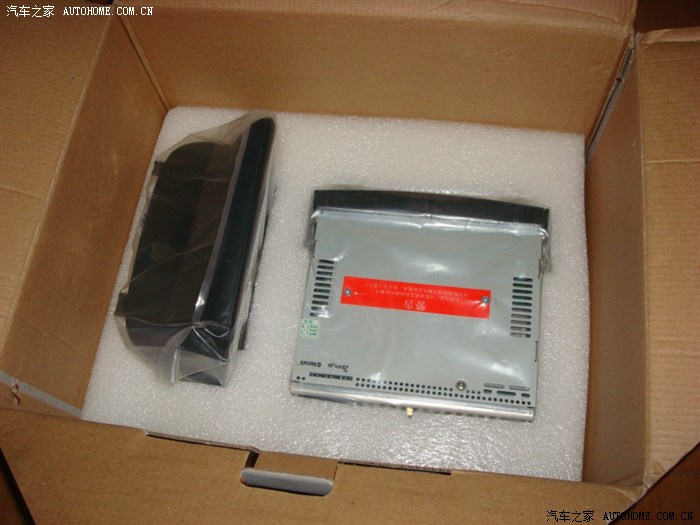

拿掉一层之后就看见显示屏和主机头了，小激动一下，做功还是不错的
显示屏:造型不错，后背的这种弧度跟车还是比较搭的
多方向看显示屏，总体感觉很好
侧面
背面
底面
机头的旋钮计设有原车的风格，厂家还是用心的
看一下机头上面"红色纸条上两个防震螺丝要拿掉，我就没有拿掉，结果DVD盘片插不进去啊
看一上机头后面：很简单的只有几个接口
以下为线束介绍
1.：黄绿蓝线束（主要是接受外接视频和音频的输入输出，如倒车摄像的视频要接在其中一个接口上，还有一 个AUX IN接口等接口)
不知何用的线束：可能跟外接方向盘有关，说明书定义：绿线（方向盘按键—1）灰线（方向盘按键—2）
倒车摄像输入接口
2. 307 10款专用线束 要认真看
上图的10款专用线束中有一个插头我没有拍到:那个插头是与黄绿蓝线束对插的,我先补在下面
3.导航机头与显示屏连接线:下图中缠黑布的那条线,一头连导航机头,另一个同样的头插在显示屏的插座上,显示屏上的那个铜接口是接GPS天线的.
[ 本帖最后由 ad740220868 于 2012-01-31 17:19 编辑 ]
二.安装篇
1预安装
A .先接10款专用线束(一般不接错的,音响插座2的针多,电源插座3的针少)
B .连接黄绿蓝专用线束这很容易的
再把黄绿蓝专用线束和10款专用线束的这两个接头对插,(这两个接头都是两条线的,另一个三条线的头不知何用)
C .连接导航机头与显示屏 如下图大家都是专家了
D .接协议盒,插头在10款专用线束上
E .预安装完成:剩个的接口要全部与原车的插头对接如下图
[ 本帖最后由 ad740220868 于 2012-01-30 20:14 编辑 ]
2.改装原车小屏:
原因是原车A屏不用太可惜了,此屏的显示简单,一目了然,在开车中我已经养成看它的习惯了,再加上中控上的那个搁物盒子放在那边真的太破坏中控的整体美感,把A屏移到此处,我认为中控就更好看了.这是我最想要的.
B拆了原车A屏组装(这个很简单的)
正面
三兄弟合影
C.插线改装: 找遍整个网,没有看见有这方面的详细作业,绝对独家,如果你认可看完要
顶一下
如不想再用原车A屏的此步跳过,就更简便了
由于插原车A屏的那个线现在要插在导航一体机10款专用线束的那个插座上,这样原车A屏就没有线来插了,A屏就不能用了,(这点不像其他品牌的导航一体机了),所以要从原车插原车A屏的那条线并出两条线出来接到10款专用线束的那个插座上.引出那两条呢,很简单,把插A屏的那条线插在10款专用线束的那个插座上,你就知道要从原车插A屏的那条线中引出那两线线了. 不知有没有讲清楚????????
有卖家要给我订制专用线要价70元,我伤不起,HOLD住了.
原车插A屏的那条线 原车A屏那条线的插座 10款专用线束的那个插座
a. 确定那两条线后,我找来电脑光驱的音频线,没花一分线,拆掉两条线和一个头之后就成下图了,用那个头来插10款专用线束的那个插座,孔距刚好啊.
插插看:还合适
b. 从插原车A屏的那条线并出两条线
插原车A屏的那条线的插头退针,无损安装(刚好光驱音频线较细,粗一点就不好做了)
并线
完成,套上原来褐色的套子后完工,这样插原车A屏的那条线还是插原车A屏,引出的那电脑光驱线的头插10款专用线束的那个插座,原车A屏就可照样使用了.
[ 本帖最后由 ad740220868 于 2012-01-30 20:54 编辑 ]
3.实车安装:由于在安装的时候比较兴奋，有一些过程没有拍，现在要做成作业比较难。一些过程就没有图了，将就看下
A. 拆A屏，抓A屏框帽沿，朝前风档玻璃方向用一点力，就下来了，别心痛，一点损
伤都没有的。
并拔下插A屏的那个线，把这条线改拉到原车CD机头的位置。
B. 用这个导航一体机附带的工具，插入原车CD机头的四个角的小圆孔中，感觉工具
的缺口卡住了，这时握住工具向左右两侧稍用力，拉出原车CD机头。再拆下搁
物盒。
这时可见原车机头的接线： 白线排线头（原车音响插头） （下图）
黑色排线头（原车电源插头）
黑色包裹线（原车天线）
并把这些线分别拔下。
C 先安装好导航一体机的显示屏，再把上图的那三个线分别接到对应的插座即可（预安装有介绍了）
还有我们从插原车A屏的那条线引出两条要插再10款专用线束的那个插座上（前面有介绍了）
倒车后摄头的视频线莲花插头插到黄绿蓝线束的CAMERA莲花插座上
307这车的GPS天线的安装太简便,在显示屏连接好天线之后,那么长的线折在一起就放在显示屏底下,装上显示屏,信号还是刚刚的,中控台面清清爽爽,一条线都没有.
在中控内找个好地方固定协议盒，不然它会在里面随车乱摇啊（导航一体机有附带魔术贴和3M胶，真周到）
D.最后把插原车A屏的那个插头插到前面改装好的A屏中，后全部归位，大功告成。露大腿了
。
看到灯亮：一阵狂喜涌上心头啊
[ 本帖最后由 ad740220868 于 2012-01-25 15:53 编辑 ]
效果篇: 感觉很满意有点跟SSSS做的一样的帅
建议:不要买便携式的导航,不方便,且整个中控象在拉蜘蛛丝,难受死了,多花几块钱是值得的!!!!
改装后的中控:中间的搁物盒被改装的A屏占据了,这样中控比较饱满了,我比较喜欢这种的,我认为那个搁物盒虽然方便一点但破坏了中控的整体美感.
白天通电图:
夜晚的图片:
实车夜晚亮桔红色的灯,在寒冷的冬天,感觉很温暖.真的不错.我想把它拍下来,但技术和相机不给力,拍很不好,真实情况要好很多的.
[ 本帖最后由 ad740220868 于 2012-01-24 15:17 编辑 ]
