2011-04-14 21:58:18 IP
纯技术贴。。
回复0

举报
2011-04-08 19:37:50 IP

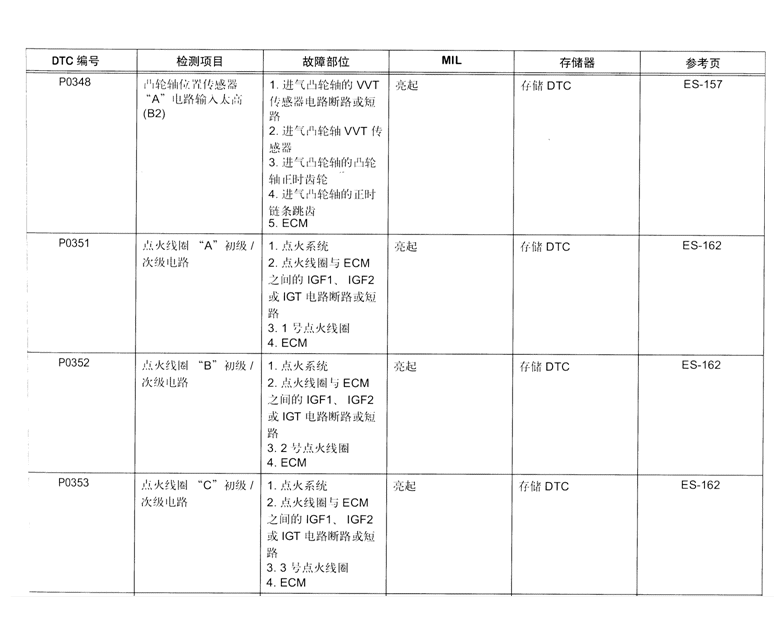

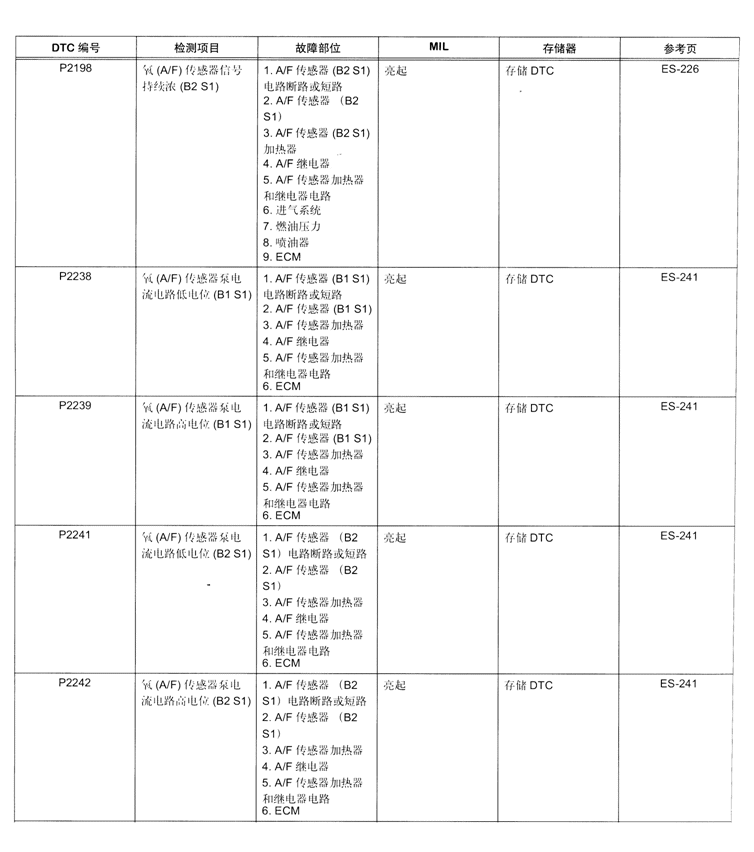

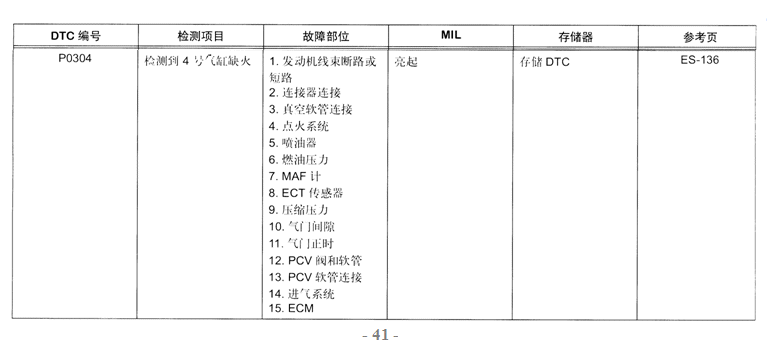

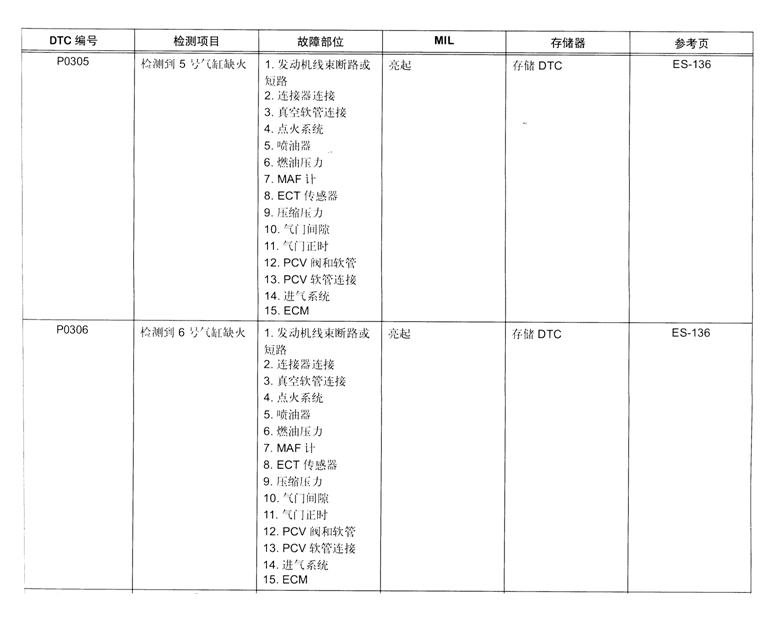

5GR-FE发动机故障诊断码表14
[本回复最后由 ainin516 于2011-04-08 19:52:37 编辑]

回复0

举报
2011-04-09 20:14:04 IP

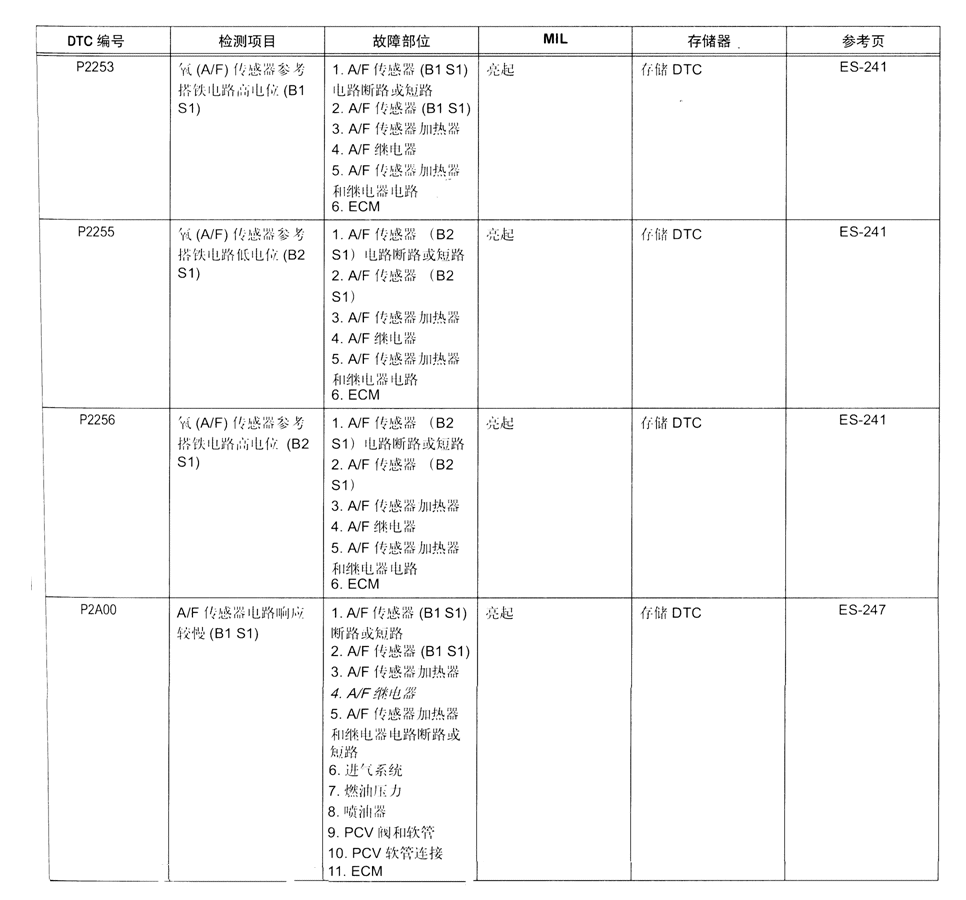

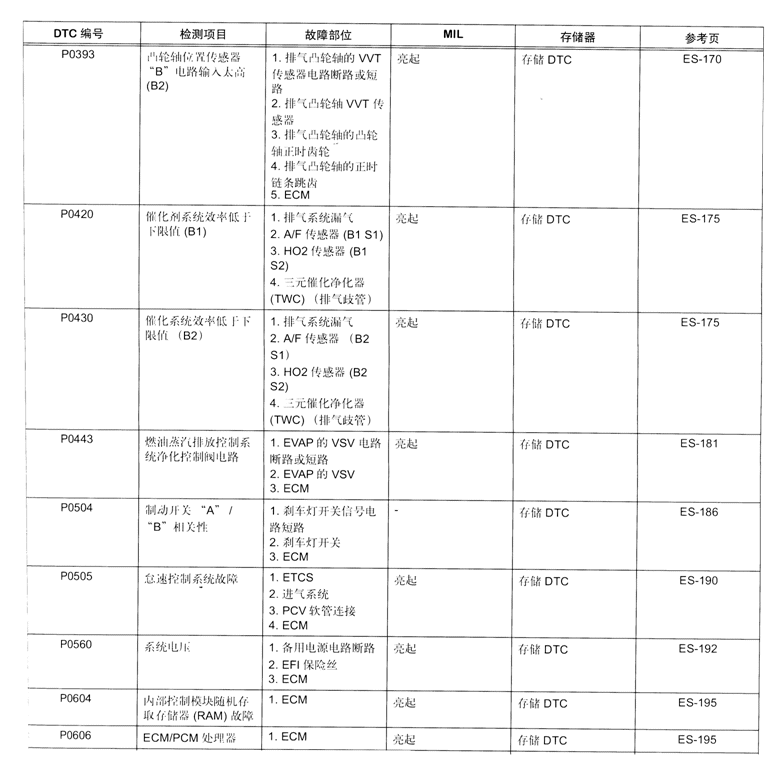

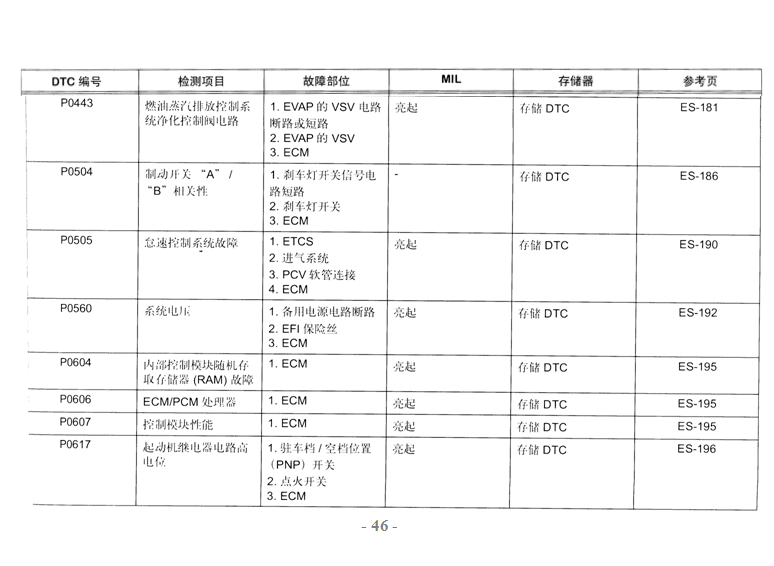

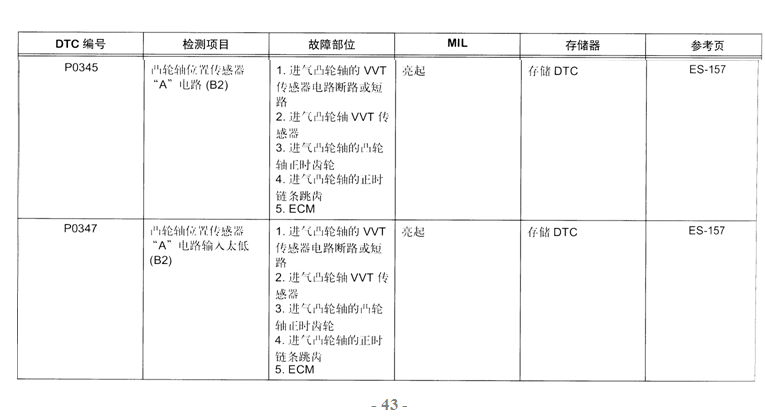

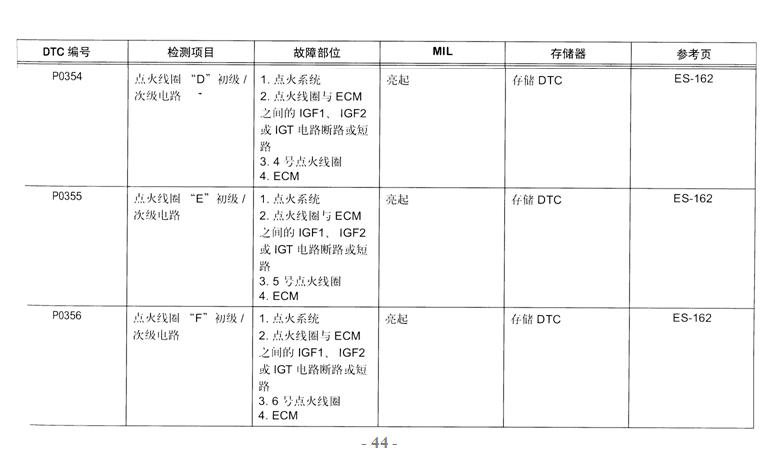

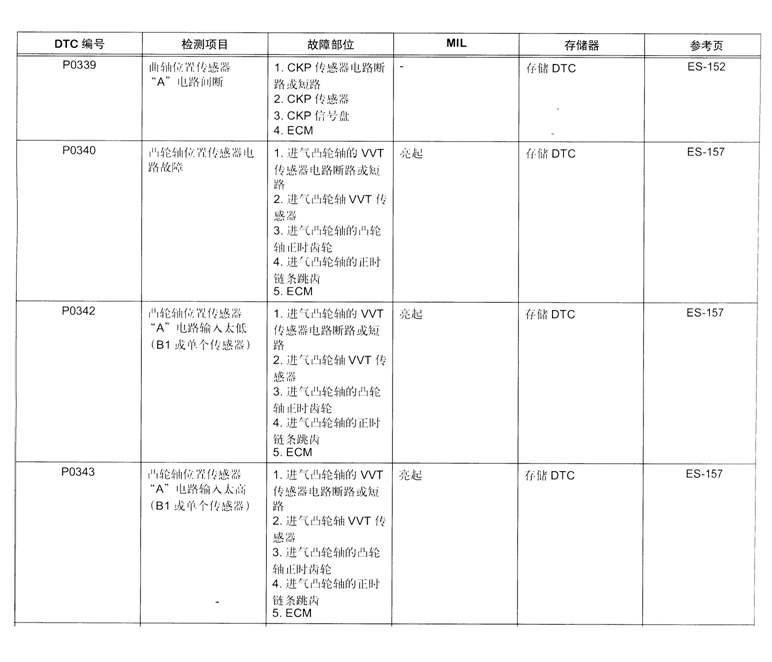

5GR-FE发动机故障诊断码表21
回复0

举报
2011-04-12 13:55:26 IP

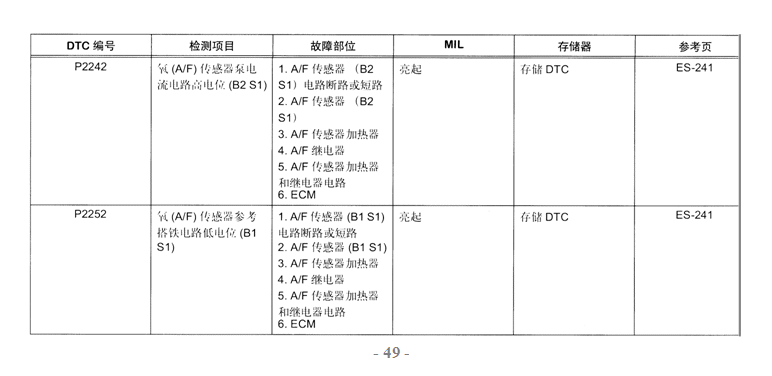

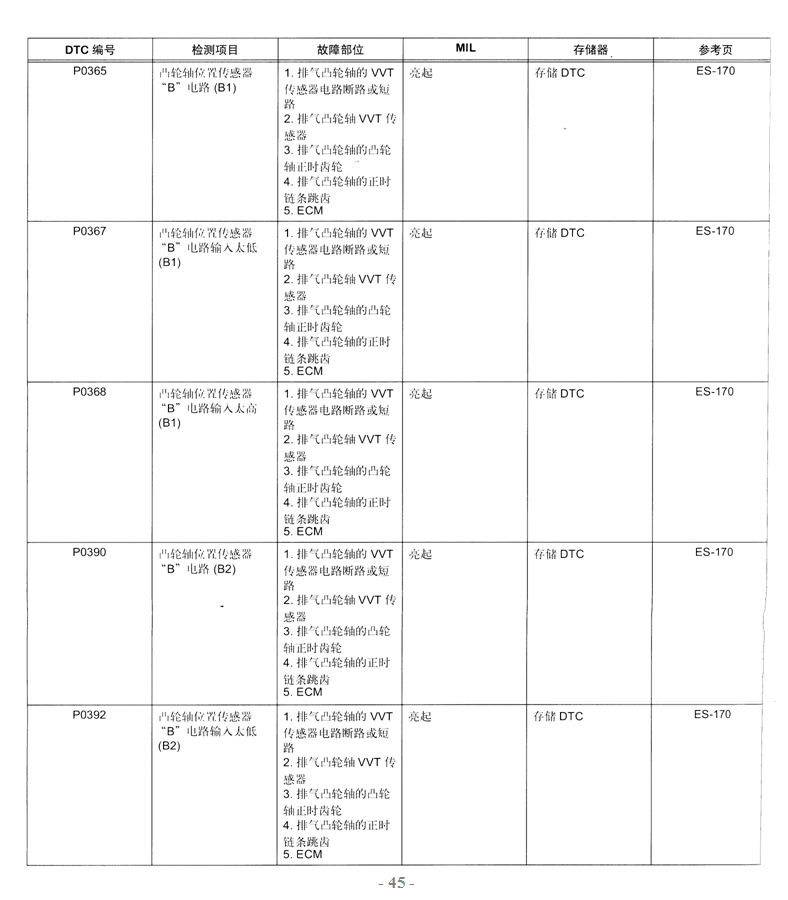

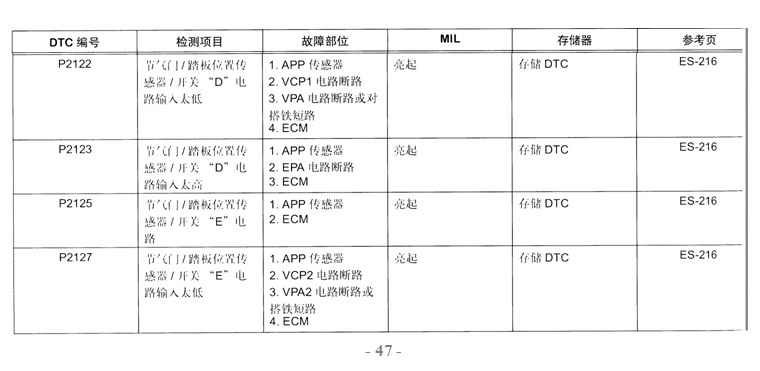

5GR-FE发动机故障诊断码表22
[本回复最后由 ainin516 于2011-04-12 13:59:36 编辑]

回复0

举报
2011-04-14 13:47:59 IP

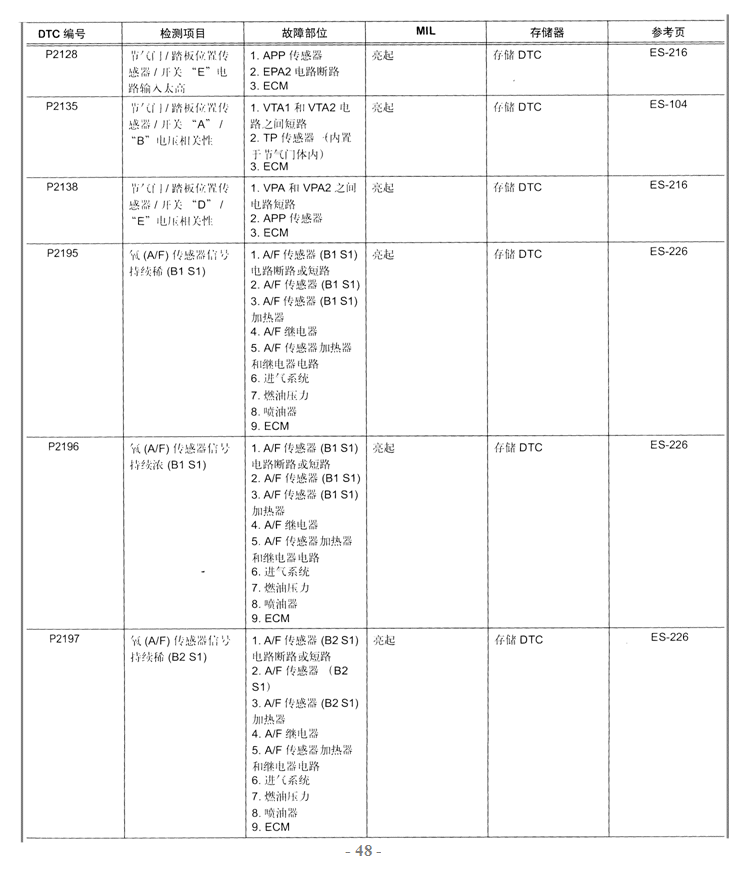

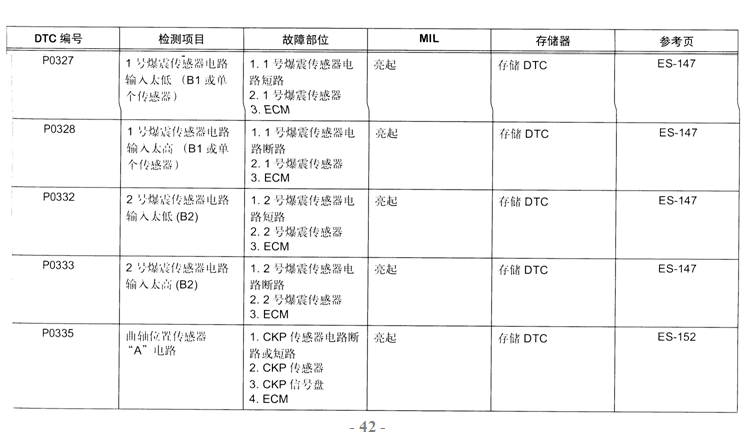

5GR-FE发动机故障诊断码表24
[本回复最后由 ainin516 于2011-04-14 13:50:14 编辑]

回复0

举报
2011-04-14 16:37:31 IP
引用:

原帖由 ainin516 于 2011-03-06 16:19 发表在 21 楼
3GR-FE的3.0升V6发动机配气机构1.3 配气机构3GR-FE发动机使用3条正时链驱动各气缸组进、排气凸轮轴,正时链条与凸轮轴结构如图3所示。在进、排气凸轮轴上均装有VVT-i控制器,可连续调节进、排气门的开启与关闭时刻,此技术即为双VVT-i技术。3GR-FE发动机还采用液压气门间隙调节器…

作业是很好只是看不懂好好学习天天向上
回复0

举报
2011-04-16 07:38:18 IP

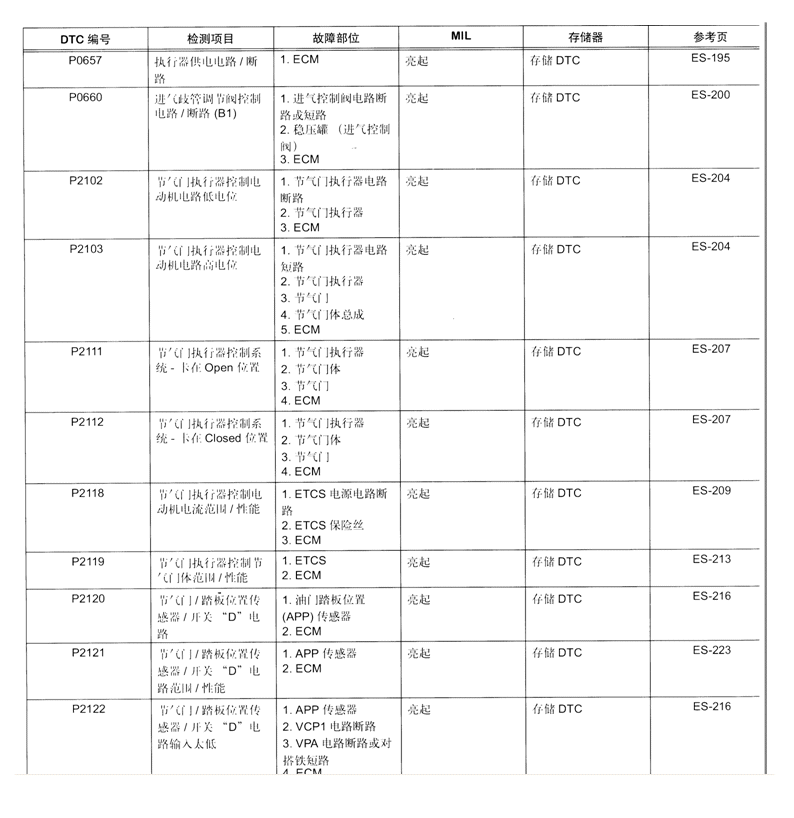

5GR-FE发动机故障诊断码表26
回复0

举报
2011-04-17 11:02:08 IP
5GR-FE发动机故障诊断码表27
[本回复最后由 ainin516 于2011-04-17 11:04:22 编辑]

回复0

举报
2011-04-25 11:39:01 IP
回复0

举报
2011-04-27 18:55:45 IP

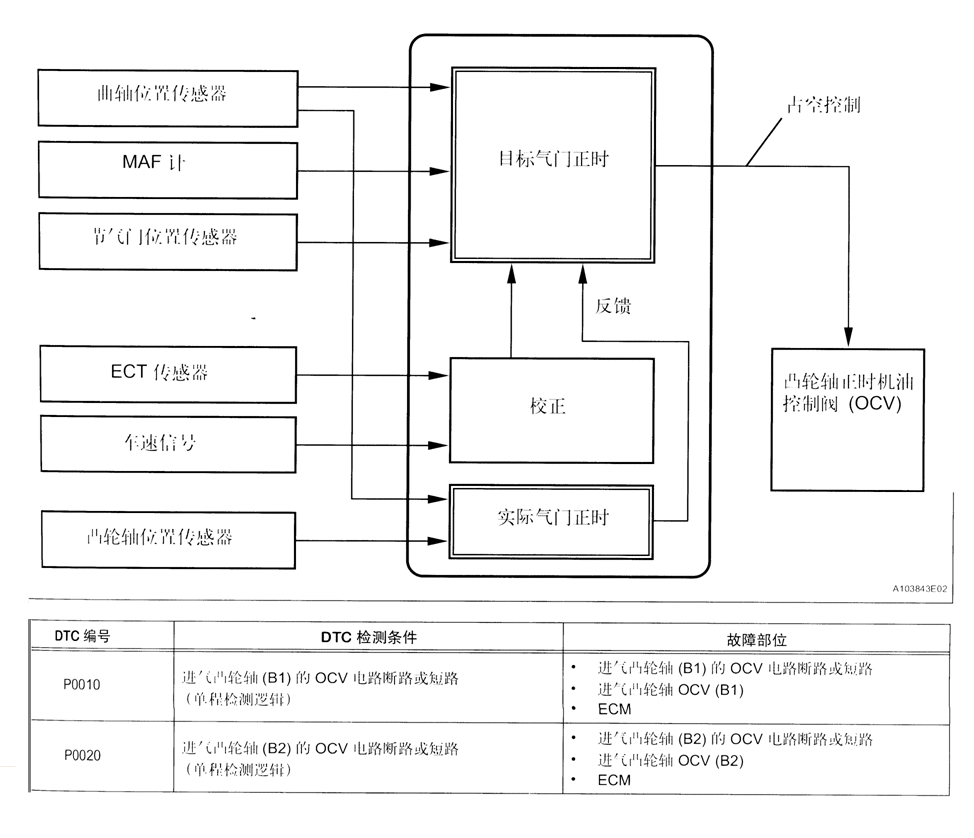

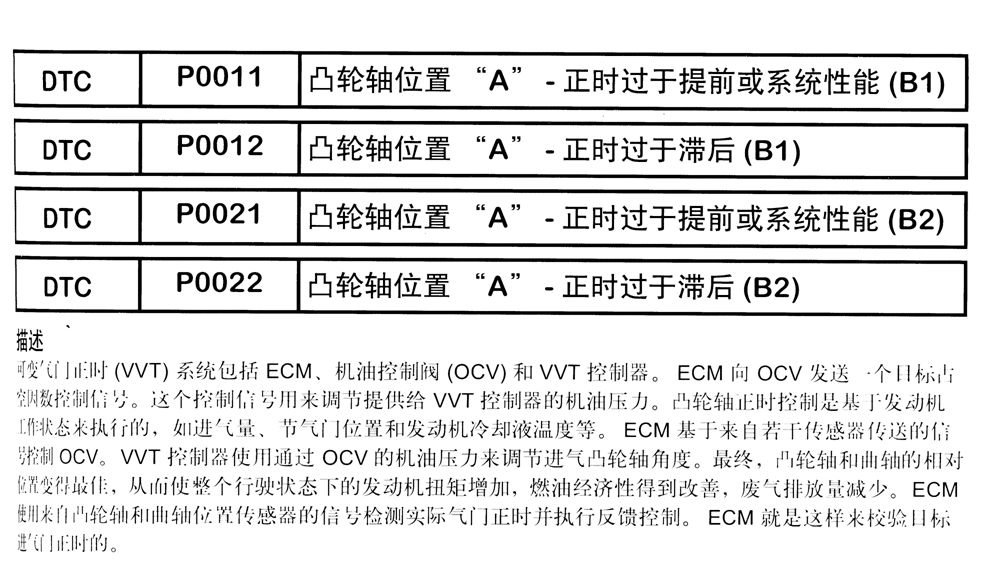

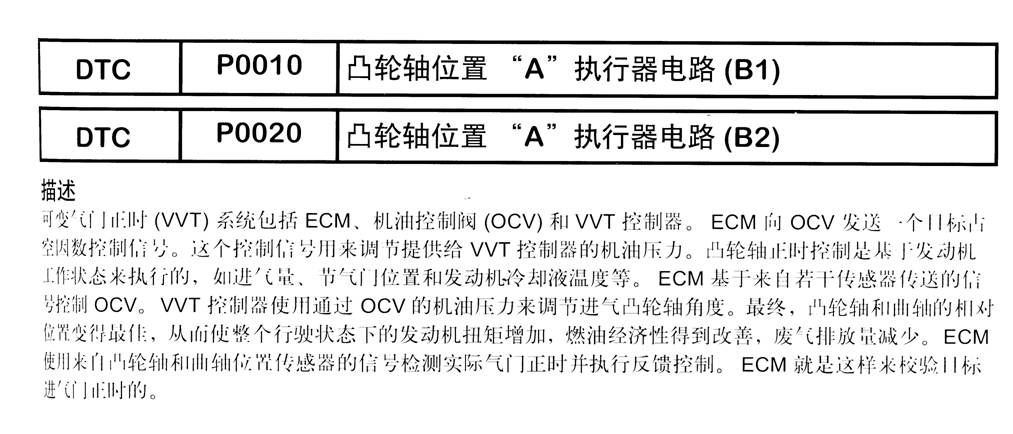

VVT系统
[本回复最后由 ainin516 于2011-04-27 19:04:35 编辑]

回复0

举报
2011-04-28 13:41:49 IP

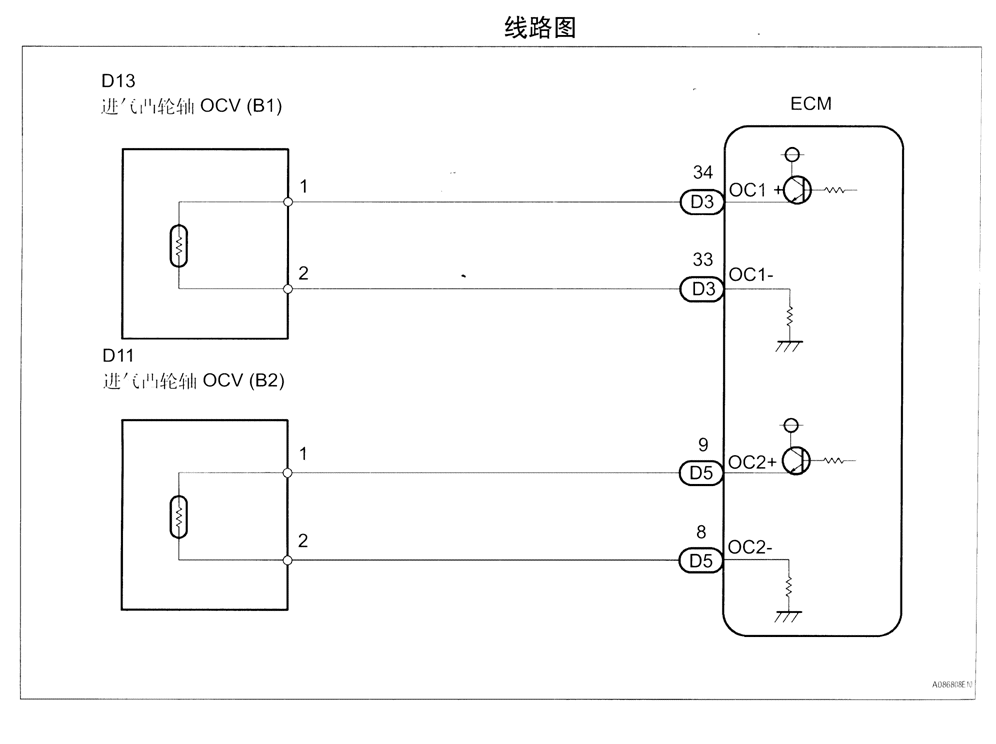

ECM系统线路图
[本回复最后由 ainin516 于2011-04-28 13:42:24 编辑]

回复0

举报
2011-05-01 17:35:01 IP
太详细了，以至于我没耐心看完。
回复0

举报
2011-04-24 20:35:34 IP

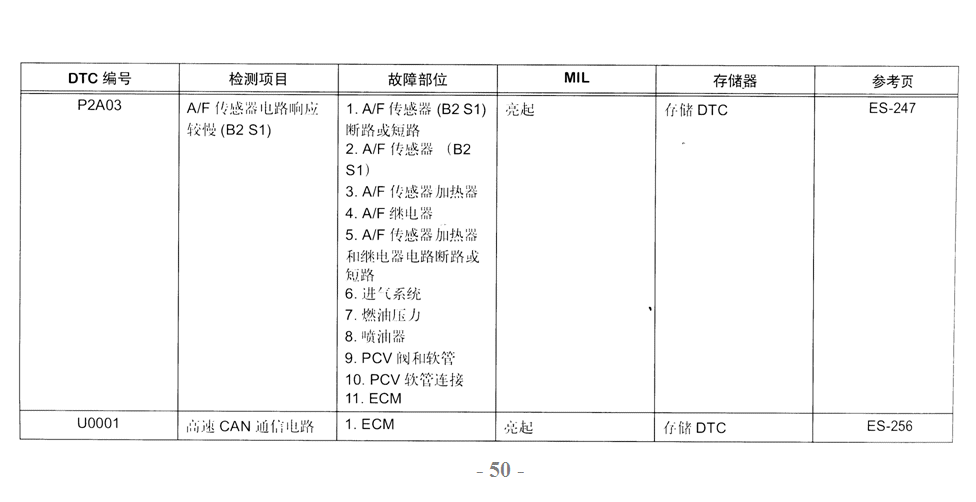

5GR-FE发动机故障诊断码表29
[本回复最后由 ainin516 于2011-04-24 20:47:18 编辑]

回复0

举报
2011-04-27 10:51:38 IP
本楼已被删除查看详情我要申诉
2011-04-30 20:34:09 IP

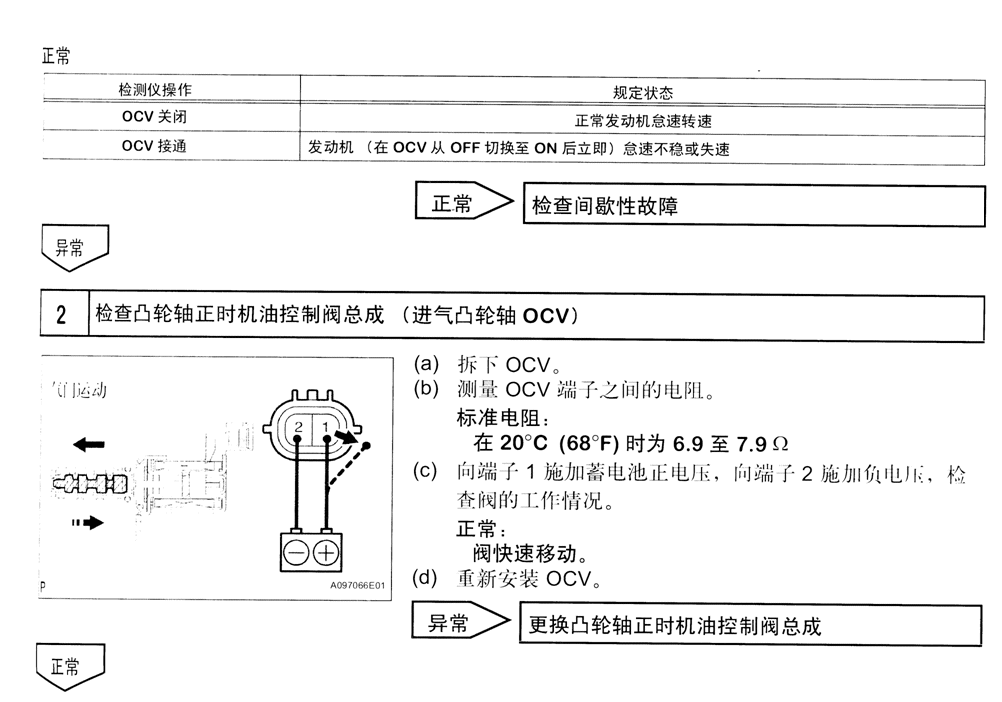

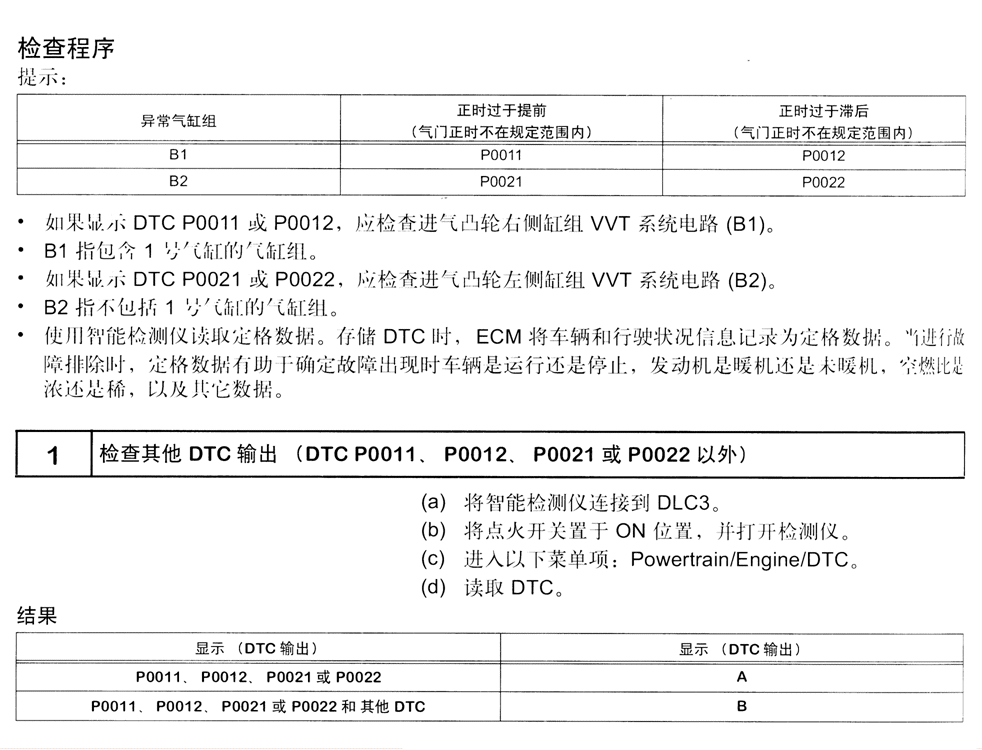

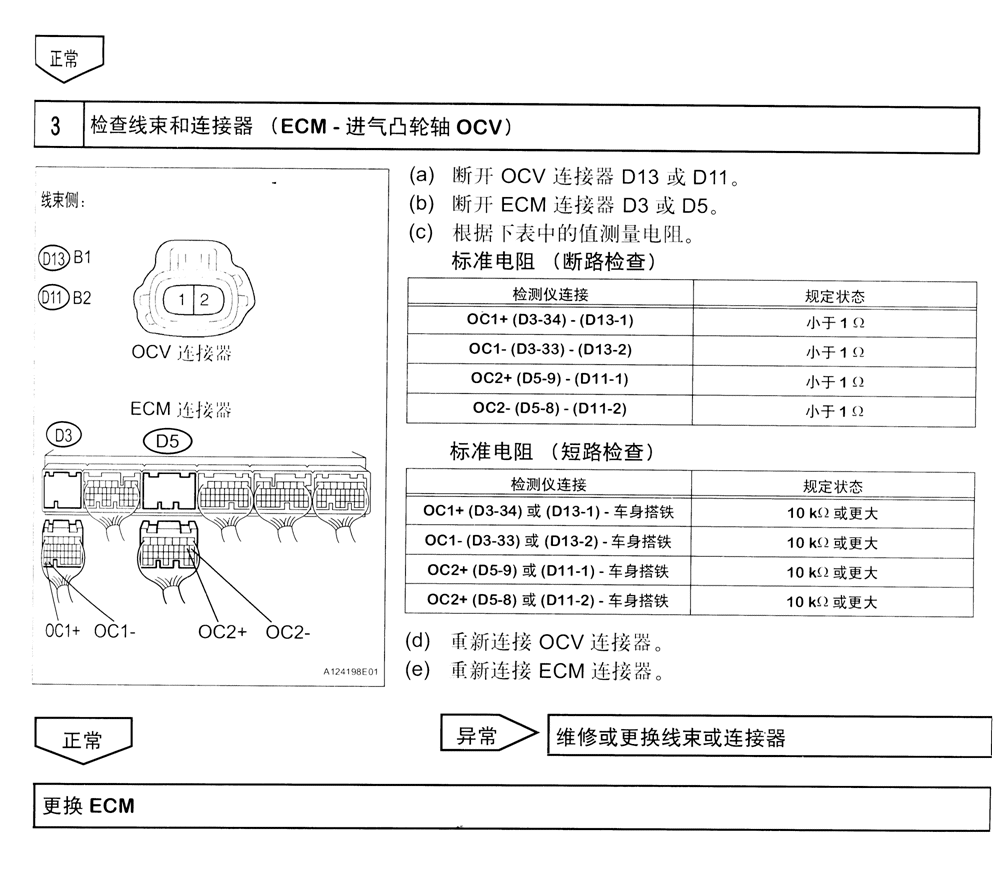

ECM系统检查程序
[本回复最后由 ainin516 于2011-04-30 20:34:42 编辑]

回复0

举报
2011-05-01 21:56:29 IP

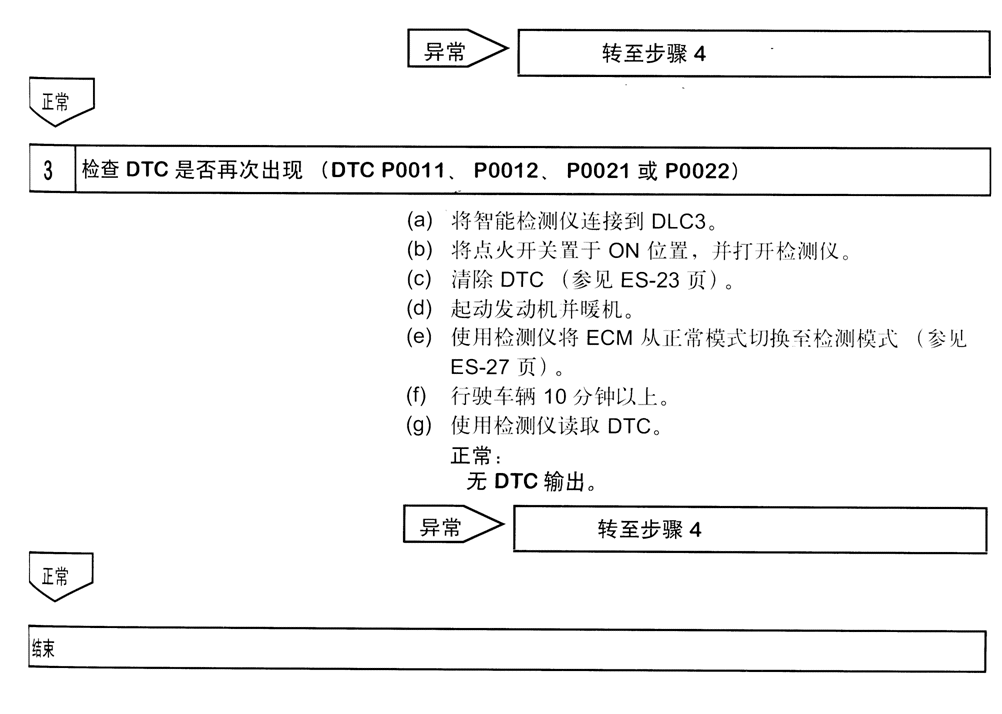

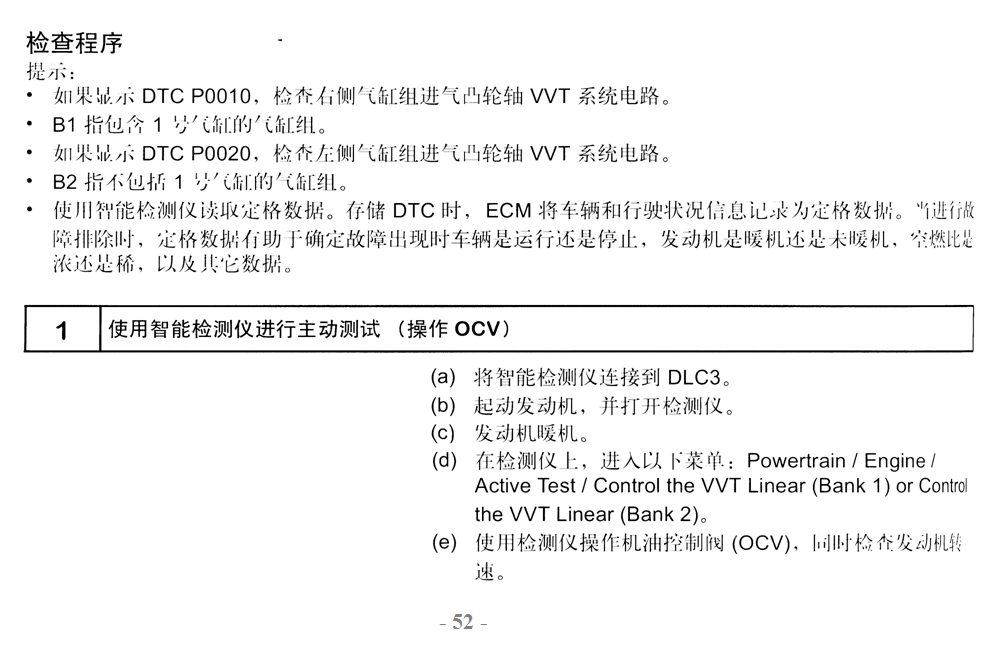

ECM系统检查程序1
[本回复最后由 ainin516 于2011-05-01 22:05:18 编辑]

回复0

举报
2011-05-03 21:18:55 IP

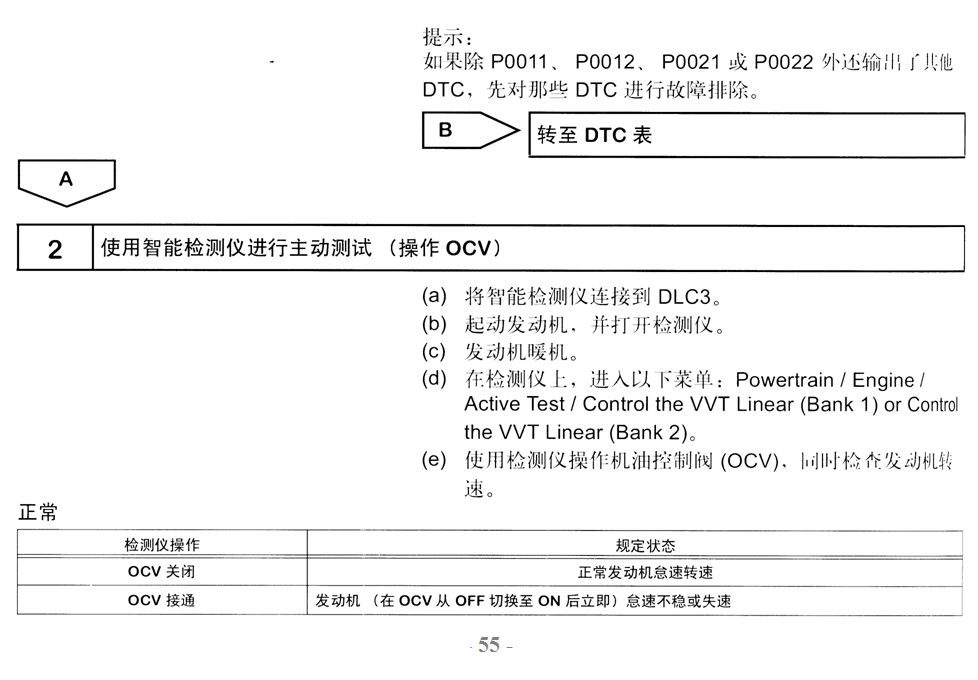

ECM系统检查程序3.
[本回复最后由 ainin516 于2011-05-03 21:21:47 编辑]

回复0

举报
2011-05-07 07:06:10 IP
5GR-FE发动机ECM系统检查程序5
[本回复最后由 ainin516 于2011-05-07 07:08:50 编辑]

回复0

举报
2011-05-08 20:40:00 IP
5GR-FE发动机ECM系统检查程序7
[本回复最后由 ainin516 于2011-05-08 20:40:44 编辑]

回复0

举报
2011-05-18 18:17:44 IP
神贴顶了...
没看懂
回复0

举报
