点击:0 | 回复:56 马自达CX-5论坛 >  马自达原厂一体机的UI小优化

只看楼主 收藏本帖
发表于 2015-3-2 09:08:06

马自达原厂一体机的UI小优化



作为一个互联网从业者,对CX-5的一体机UI很不满,但又不想换安卓机。

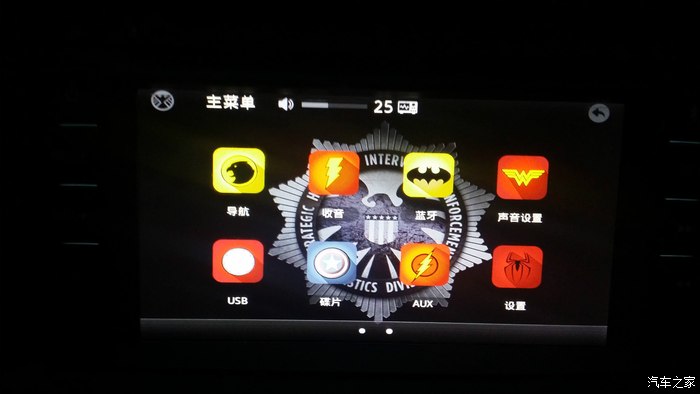

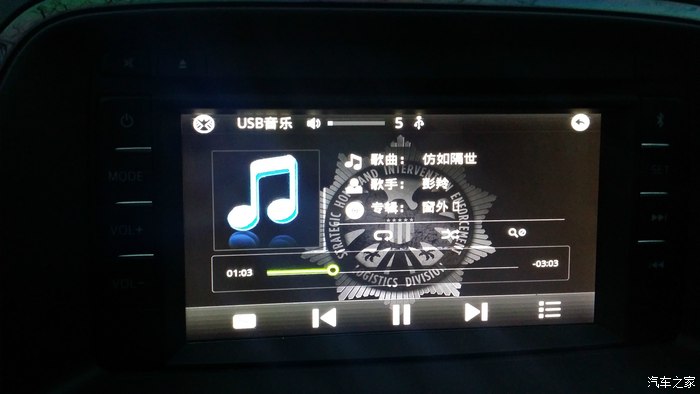

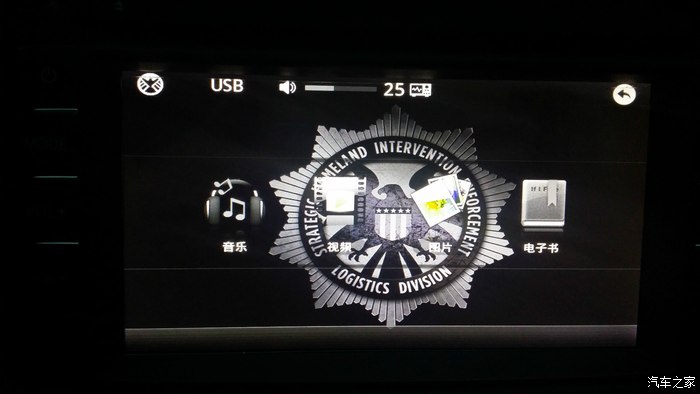

无意中进入工程模式后,UI资源分解的很清晰,就对部分图片进行了替换,目测效果还行,与整车黑色内饰、仪表盘风格一致,夜晚使用也不太晃眼。



原理很简单,使用工程模式进入explorer,使用运行菜单的资源管理器功能,访问U盘对文件进行覆盖替换即可,目前暂时不知道否能够恢复出厂,所以暂不向大家提供资源包,如有兴趣可自行替换壁纸什么的。

目前只完成30%模块的UI优化,计划完成后提供打包。

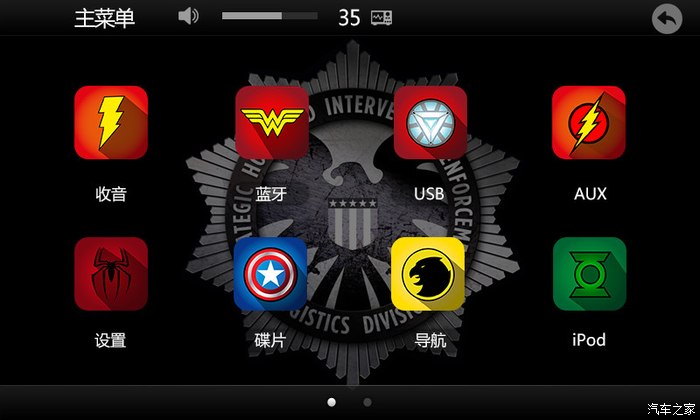

PC的效果图:

此方案应该同样适用于 阿特兹昂科塞拉。

***************************************************************************************************

*****************************************操作方法分割线*****************************************

***************************************************************************************************

第一步,进入工程模式
要点:通电后启动一体机,在蓝天白云界面,同时按住 Mode + SET 15秒以
常见问题:
1.按住Mode+SET 无法开机,必须先按电源再按 Mode+SET,间隔不要超过1秒。
2.通电后一体机自动启动,必须全部断电从来。
3.进入工程模式失败,关电源再开,直接进程序了,没看见蓝天白云,必须全部断电从来。
4.全部断电方法:关一体机、熄火、断电、锁车、解锁、通电、开一体机、按住 Mode + SET。
成功后进入图模式。

选择系统状态,进入图模式。


选择Explorer,进入windows模式,见图。


步,访问资源管理器。
点击开始菜单、选择运行、选择浏览菜单,进入精简版的资源管理器,见图。



步,复制替换资源文件,或者备份。
相信大家都会使用windows系统,主要目录内容如
ResidentFlash  一体机核心程序(系统UI、声音在此)
Windows  操作系统(蓝天白云启动画面在此)
SDMemory StorageFlash 应该导航等文件
USBDevice 扶手箱的优盘。

所以主要优化方式就把  USBDevice 复制到  ResidentFlash  Windows  ,我选择从ResidentFlash\navigation\app\res\img目录直接覆盖。
常见问题:
1.点击文件夹或者文件不动,就键菜单,可复制、粘贴、删除、重命名、覆盖……
2.文件已存在、覆盖文件提示框,经常不能浮到桌面最(症状看起来像假死),需要从任务栏进行选择对话框进行选择。







断电重启,就能看见你的修改成果了。


精简的主屏模块UI资源包
http://cloud.189.cn/t/zIjENfimaei2(访问码:2207)

友情提示:

DIY有风险,大家要谨慎

不明文件勿操作,备份真好习惯
[ 本帖最后由 Tenlin 于 2015-03-06 16:47:54 编辑 ]

分享到:
20
  • 和_奇_政

  • 发信息

  • 精华:2帖
  • 帖子:5帖 | 1816回
  • 注册:2013年4月30日
  • 来自:广东 广州
发表于 2015-3-2 10:36:01
坐沙发看技术片!

  • h9929b

  • 发信息

  • 精华:9帖
  • 帖子:206帖 | 5588回
  • 注册:2009年3月15日
  • 来自:浙江 温州
  •
发表于 2015-3-2 15:41:59
帖,但没看懂。

  • 微越野

  • 发信息

  • 精华:18帖
  • 帖子:36帖 | 9156回
  • 注册:2014年8月17日
  • 来自:湖南 长沙
  •
发表于 2015-3-2 20:59:23
帮顶,技术贴


发表于 2015-3-2 22:47:50
留个爪子,就换图标啊
[ 本帖最后由 柯帆GG 于 2015-03-02 22:47:50 编辑 ]

发表于 2015-3-3 08:58:11

柯帆GG 2015/03/02 22:47:50 发表在 4楼

留个爪子,就换图标啊

歹也算个零成本改造
[ 本帖最后由 Tenlin 于 2015-03-03 08:58:11 编辑 ]

发表于 2015-3-3 09:01:47

 编你真

发表于 2015-3-3 09:01:48
啊,这么福利!?

发表于 2015-3-3 09:21:17

 这么

发表于 2015-3-3 10:00:57
实实在在才需要

发表于 2015-3-3 10:24:59
早被我跟换成生化危机

发表于 2015-3-4 08:25:55
同意见也可以发表,但仔细看,我来仔细看啊.

发表于 2015-3-4 08:25:59

 如果我支持,那么我就欠揍,但我还支持!!!
