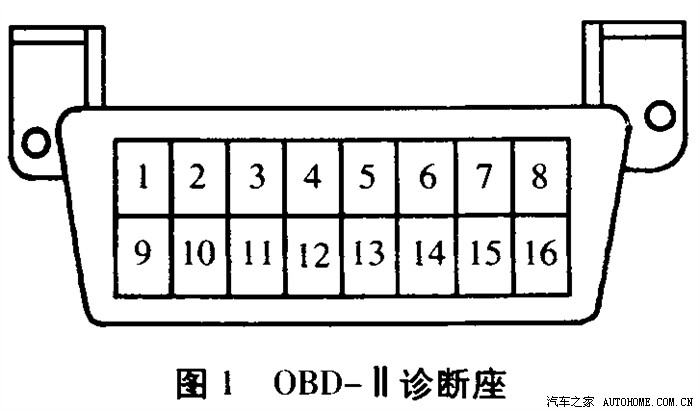

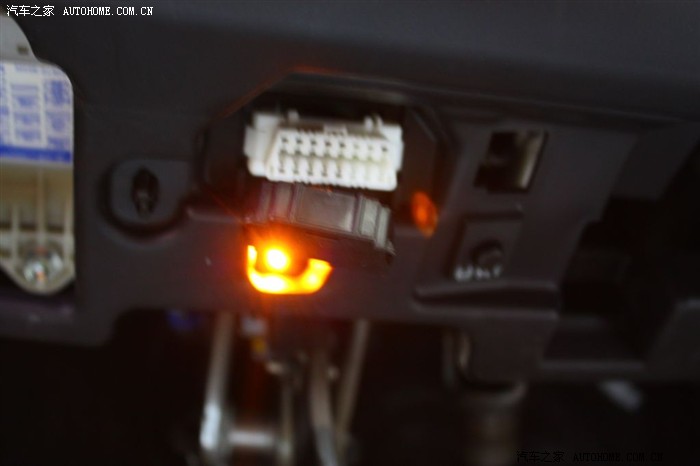

OBD-Ⅱ诊断座形状
回复0

举报
2011-06-05 10:11:36 IP
OBD-Ⅱ诊断座形状_6
回复0

举报
2011-06-05 16:14:27 IP

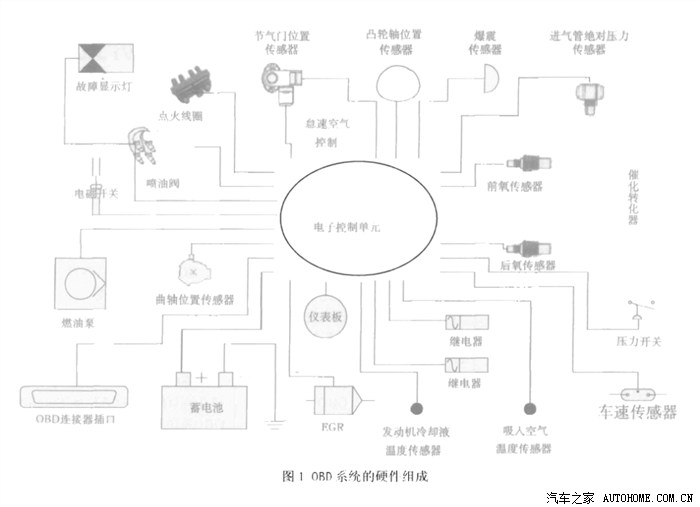

1．什么是OBD
OBD是英文On Board Diagnostic的缩写。现在叫DMS(Diagnostics Model System)系统。它的真正含义远非意译过来的“车载诊断系统”。现在美国所使用OBD和欧洲的EOBD实际上仅仅是车载诊断系统中的一部分．是法律要求的最基本的功能。OBD的定义是对与排放相关的功能和元器件，利用硬件和软件进行监控，并以MIL灯和DTC故障码的形式提醒驾驶员进行相应维修的系统。实际上厂家自己设计OBD的功能和监控的内容要比ＺＦ要求的强大得多。这个系统由相应的硬件、软件、ECU、接口以及外部显示设备组成。
2．OBD的作用
(1) OBD系统将随时监测零部件和系统的故障，保证汽车在整个使用寿命中排放不超过OBD法规要求；
(2) OBD系统会持续监测排放的劣化过程，大幅减少由于故障造成的载用车超标排放；
(3) 在检查车辆过程中利用OBD系统的监测信息．简化车检和维修的程序，从而减少故障发生和维修之间的间隔时间；
(4) OBD的实施可保障汽车污染控制装置的生产一致性，减小零部件和系统的散差．提高零部件和系统的耐久性。
对OBD的理解要注意几点：
(1) 欧Ⅲ的实现，一定要有OBDⅡ加以保证。装备OBDⅡ系统的欧Ⅲ车辆是假的欧Ⅲ实际上是在某个行驶工况汽车达到欧Ⅲ限值罢了。
(2) OBD是一个系统，它是现代汽车一个新的功能。它已被模块化了，叫DMS。它虽不能提高汽车的动力性、经济性和安全性，但它可以保证降低和保持汽车的排放水平，减少汽车故障率，降低汽车的维修成本。
(3) 对OBD系统的理解一定要包括外围的诊断设备，它们是一个整体。这与10年前的理解完全不同。因为诊断仪(SCANNER)不仅仅是一个显示终端，它与车上的OBD模块的命令传递是相互的，有些测试是在SCANNER控制下完成的。OBD也不简单的等同于诊断仪。
(4) OBD有两种标准：SAE的美国版的OBD、ISO欧洲版的EOBD。实行OBD的国家叫做OBD的国家，各个国家实行OBD的时间不一样，美国、欧盟早一些，曰本、韩国晚一些。欧盟在2000年同步实施欧Ⅲ法规和EOBD，其要求类似美国OBDⅡ，但没有EVAP泄漏测试要求。欧Ⅳ对EOBD的要求和欧Ⅲ相同，2010年欧Ⅴ实施时的EOBD要求排放限值更严格．增加对三元催化器NOx转换率劣化的诊测。曰本OBD(JOBD)在2000年开始实施．它类似OBD-Ⅱ和EOBD，相对简单，2008年曰本计划实施更严格的JOBD法规。
[本回复最后由 ainin516 于2011-06-05 16:16:03 编辑]

回复0

举报
2011-06-05 16:43:18 IP
由此可知，强制实行OBDII标准的主要目的是保证车辆的排放不超过OBD法规要求。

大部分汽车是通过检测氧传感器和EGR废气再循环阀传感器来实现的。皇冠轿车没有氧传感器和EGR废气再循环阀传感器，而是采用进气恒温装置和真空控制阀来改善低温起动性能和减少此阶段排放污染的。第九代皇冠（JZS133）当时就达到了欧III（国III）标准，且自诊断功能和智能检测水平都是最先进的。故没有设置OBD--Ⅱ诊断座。

2005年3月份日本全新的第十二代皇冠在国内的天津一汽丰田二厂投产，并于21日在国内正式
上市，这是皇冠自诞生50年来第一次在日本本土以外生产。新皇冠共有四种型号七个级别，全部
搭载3.0l 双vvt-i发动机，6速手自一体变速箱，采用fr（发动机前置后驱）平台，使流畅的操纵
性与充沛的驱动力兼收并蓄。此外，新皇冠还通过发动机和悬架系统极大限度的轻量化及其科学
布局，达成前后车身重量53：47的理想分配，保持车身重量的平衡。
第十二代皇冠，又被称为“零皇冠”，是抛开老皇冠重新设计的，包括全新的发动机、变速箱、悬挂、转向以及装备等。
一汽丰田皇冠CrownEGR废气再循环阀传感器所有年款车型
一汽丰田皇冠Crown 3.0LEGR废气再循环阀传感器
一汽丰田皇冠Crown GRS182L-DETQKC 3.0L 6A/MT RoyalSaloon标准—TV7300
一汽丰田皇冠Crown GRS182L-DETQKC 3.0L 6A/MT RoyalSaloon导航—TV7300
一汽丰田皇冠Crown GRS182L-DETQKC 3.0L 6A/MT RoyalSaloon时尚导航—TV7300
一汽丰田皇冠Crown GRS182L-DETSKC 3.0L 6A/MT Royal真皮版—TV7300
一汽丰田皇冠Crown GRS182L-DETUKC 3.0L 6A/MT RoyalSaloonGVIP—TV7300
一汽丰田皇冠Crown GRS188L-DETBKC 3.0L 6A/MT Royal真皮版—TV7300
一汽丰田皇冠 2.5 Royal 特别纪念版
一汽丰田皇冠 2.5 Royal （特别强化版、特别导航版）
一汽丰田皇冠 3.0 Royal Saloon 导航强化版
一汽丰田皇冠 2.5 Royal （真皮天窗导航版、真皮天窗版、真皮导航版、真皮版）
一汽丰田皇冠 3.0 Royal （Saloon VIP、真皮版、Saloon、Saloon 尊享版）
一汽丰田皇冠 4.3 Royal （Saloon、Saloon VIP）
一汽丰田皇冠Crown 2.5LEGR废气再循环阀传感器
一汽丰田皇冠Crown GRS188L-DETBKC 2.5L 6A/MT Royal真皮版—TV7250
一汽丰田皇冠Crown GRS188L-DETBKC 2.5L 6A/MT Royal导航版—TV7250
一汽丰田皇冠Crown GRS188L-DETRKC 2.5L 6A/MT 行政版—TV7250
一汽丰田皇冠Crown 4.3EGR废气再循环阀传感器
回复0

举报
2011-06-05 16:48:24 IP

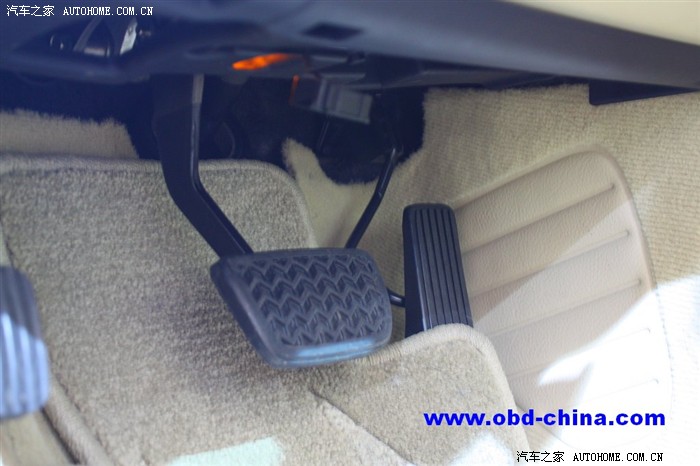

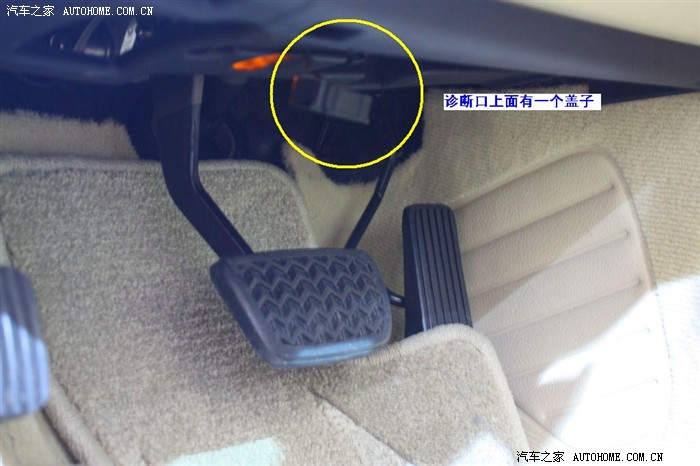

Toyota_Crown_2.5Royal_DLC_2
回复0

举报
2011-06-05 16:49:17 IP

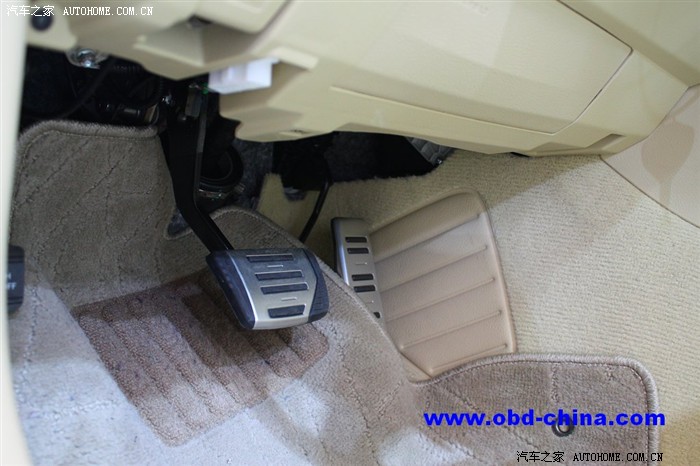

Toyota_REIZ_DLC_2
回复0

举报
2011-06-05 17:07:35 IP

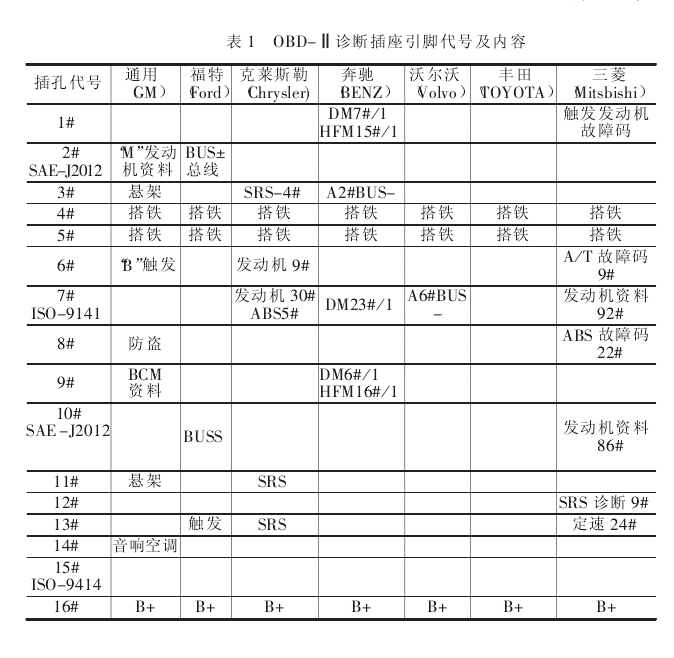

早期 OBD- II诊断插座引脚代号及内容

从上表可以看出，丰田早期的 OBD- II诊断插座形同虚设，没有实际意义。
[本回复最后由 ainin516 于2011-06-05 17:10:44 编辑]

回复0

举报
2011-06-05 17:18:43 IP
从2001年7月后生产的丰田汽车都采用OBD II故障代码，但在大部分汽车上同时还采用OBD I故障代码，后者可以通过发动机检查(CHK ENG)灯(图1)来读取。
回复0

举报
2011-06-05 17:23:09 IP
自1994年开始,部分新型汽车均装设了第二代车载诊断(OBD)系统。第二代车载诊断系统至少应设置两个氧传感器,分别装在催化转换器的上游和下游。这使OBD诊断系统能感知气缸缺火、故障或转换器被拆掉和相关排放成分。从1996年开始,新款汽车全部装设第二代车载诊断(OBD)系统,OBD被取而代之,保证汽车的排放控制系统至少可以正常工作16万km。这一使命可通过使用较大功率的动力控制模块(ECM)来实现。
带OBD的发动机控制系统设置了两个氧传感器,即一个上游氧传感器和一个下游氧传感器亦称前氧传感器和后氧传感器。动力控制模块(ECM)含有较大型的存储器和新的计算程序,比OBD有更多的输入信息。在ECM内设置了监控系统,该系统包括下列监控器:
a)气缸缺火监控器;
b)催化效率监控器;
c)燃油系统监控器;
d)氧传感器监控器;
e)氧传感器加热器监控器;
f)废气再循环监控器;
g)蒸气系统泄漏检查监控器。
OBD可以监测汽车上大约50多个与排气相关的传感器、开关和执行器。所有的监测应在当前操作过程中进行;应与预先设定的极限值相符。如检测结果超过极限,则表明系统有故障。发动机CHECK ENGINE灯点亮,并在ECM中存储故障代码。
[本回复最后由 ainin516 于2011-06-05 17:23:27 编辑]

回复0

举报
2011-06-05 17:37:55 IP
丰田公司车系故障码的读取方法
1996年起，丰田公司生产的汽车部分采用OBD-II系统，在读取故障码时，需要使用专用电控单元故障诊断仪。
1994--1995年该公司生产的部分汽车采用OBD-II系统，在读取故障码时，需要把16端子诊断插座中的5号和6号端子用诊断连接线跨接，或将方形、圆形电控单元故障诊断插座中的TE1和E1端子跨接起来，由仪表板上的故障指示灯“CHECK ENGINE"的闪烁次数读取故障码。
[本回复最后由 ainin516 于2011-06-05 17:45:53 编辑]

回复0

举报
2011-06-05 19:24:17 IP

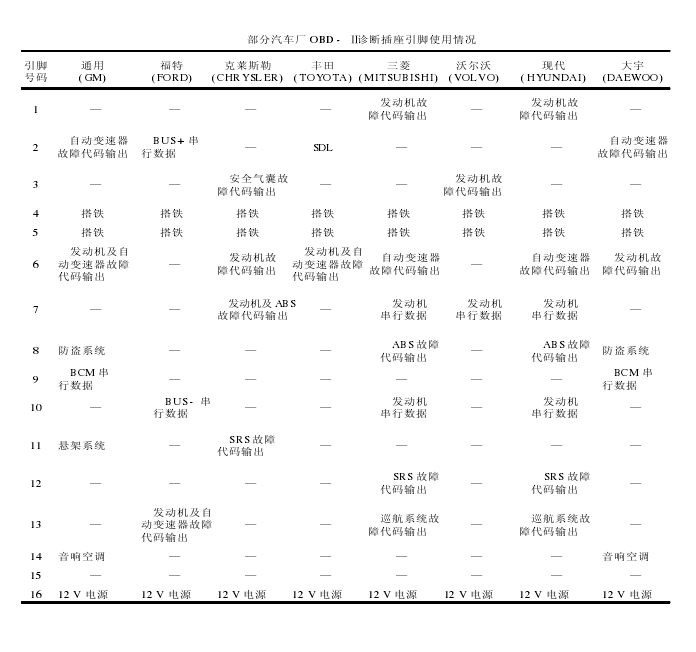

部分汽车厂OBD-Ⅱ诊断插座引脚使用情况
回复0

举报
2011-06-06 11:22:23 IP
丰田车系OBD II配置车型DLC诊断连结插座分布(2004年前）
Make/Model      Year      Location                     Covered/Uncovered
Lexus
ES-300      1996-2001 Below steering column to the left Covered
ES-300      2002-2003 Below steering column             Covered
ES-330      2004      Below steering column to the left Uncovered
GS-300      1996-2002 Below steering column             Uncovered
GS-300      2003-2004 Below steering column to the left Uncovered
GS-400      1996-2000 Below steering column             Uncovered
GS-430      2001-2002 Below steering column             Uncovered
GS-430      2003-2004 Below steering column to the left Uncovered
IS-300      2001-2002 Below steering column to the left Covered
IS-300      2003-2004 Below steering column to the left Uncovered
LS-400      1996-2000 Below steering column to the left Covered
LS-430      2001-2002 Below steering column to the left Covered
LS-430      2003-2004 Below steering column to the left Uncovered
LX-450      1996-1997 Below steering column to the left Covered
LX-470      1998-2001 Below steering column to the left Covered
LX-470      2003-2004 Below steering column to the right Uncovered
RX-300      1998-2001 Below steering column             Covered
RX-330      2004      Below steering column to the left Uncovered
SC-300      1996-2001 Below steering column to the left Covered
SC-400      1996-2001 Below steering column to the left Covered
SC-430      2002      Below steering column to the left Covered
SC-430      2003-2004 Below steering column to the left Uncovered
回复0

举报
2011-06-06 11:23:00 IP
Toyota
4-Runner    1996-2002 Below steering column to the right Uncovered
4-Runner    2003-2004 Below steering column to the left Covered
Avalon      1996-1999 Below steering column to the left Covered
Avalon      2000-2002 Below steering column             Uncovered
Avalon      2003      Below steering column to the left Covered
Avalon      2004      Below steering column             Covered
Camry       1996      Below steering column to the left Covered
Camry       1997-2001 Below steering column             Uncovered
Camry       2002      Below steering column to the left Covered
Camry       2003-2004 Below steering column             Uncovered
Celica      1996-1999 Below steering column to the right Covered
Celica      2000-2004 Below steering column to the left Covered
Corolla     1996      Below steering column to the left Uncovered
Corolla     1997-1999 Below steering column             Uncovered
Corolla     2000-2003 Below steering column to the left Uncovered
Echo        2000-2002 Below steering column to the left Uncovered
Highlander 2002-2003 Below steering column to the left Covered
Highlander 2004      Below steering column to the left Uncovered
Land Cruiser 1996-2001 Below steering column to the left Covered
Land Cruiser 2003-2004 Below steering column to the right Uncovered
Matrix      2003-2004 Below steering column to the left Uncovered
MR-2        2000-2001 Below steering column             Uncovered
MR-2        2003-2004 Below steering column to the left Uncovered
Paseo       1996-1999 Below steering column to the left Covered
Previa      1996-1997 Driver side dash above console    Covered
Prius      2001-2003 Below steering column              Uncovered
Prius      2004      Below steering column to the right Uncovered
回复0

举报
2011-06-06 11:23:24 IP
Toyota
RAV-4      1996-2000 Below steering column to the right Uncovered
RAV-4      2001-2002 Below steering column              Uncovered
RAV-4      2003-2004 Below steering column to the left Uncovered
Sequoia    2001-2002 Below steering column to the right Uncovered
Sequoia    2003      Below steering column to the left Uncovered
Sequoia    2004      Below steering column to the right Uncovered
Sienna     1998-2001 Below steering column to the right Uncovered
Sienna     2003      Below steering column to the right Uncovered
Sienna     2004      Below steering column              Uncovered
Solara     1999-2004 Below steering column              Uncovered
Supra      1996-1999 Below steering column to the left Covered
T-100      1996-1999 Below steering column to the right Uncovered
Tacoma     1996-2002 Below steering column to the right Uncovered
Tacoma     2003-2004 Below steering column to the left Uncovered
Tercel     1996-1998 Below steering column to the left Covered
Tundra     2000-2002 Below steering column to the right Uncovered
Tundra     2003      Below steering column to the left Uncovered
Tundra     2004      Below steering column to the right Uncovered
回复0

举报
2011-06-06 11:49:47 IP

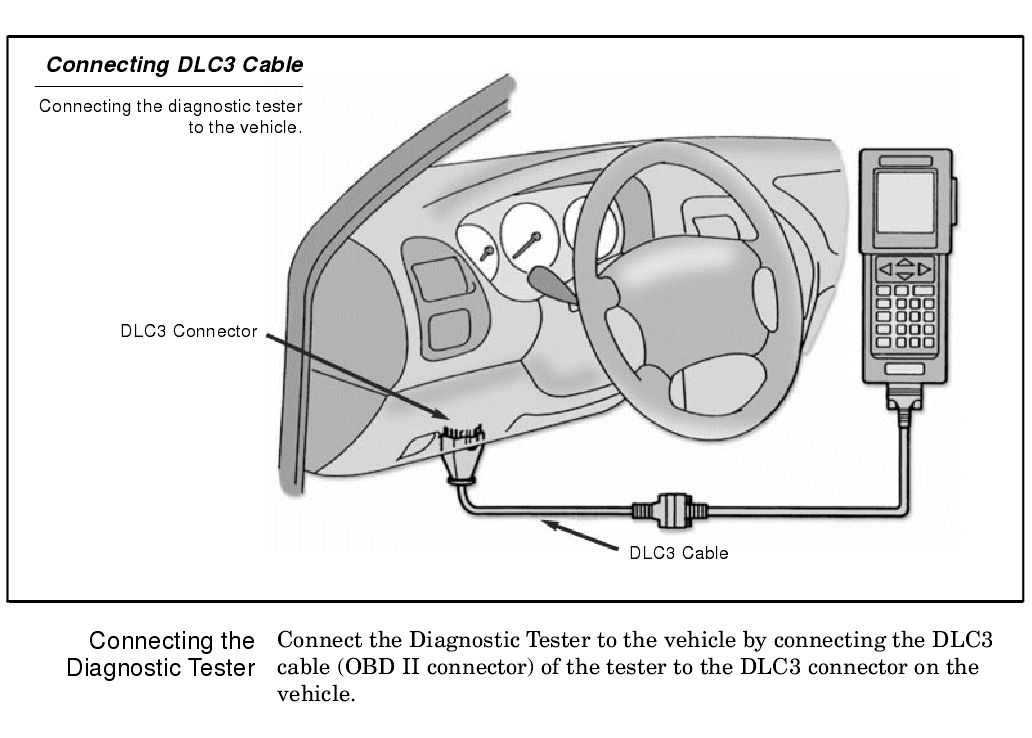

丰田OBD-Ⅱ故障诊断
[本回复最后由 ainin516 于2011-06-06 11:50:06 编辑]

回复0

举报
2011-06-06 12:10:55 IP

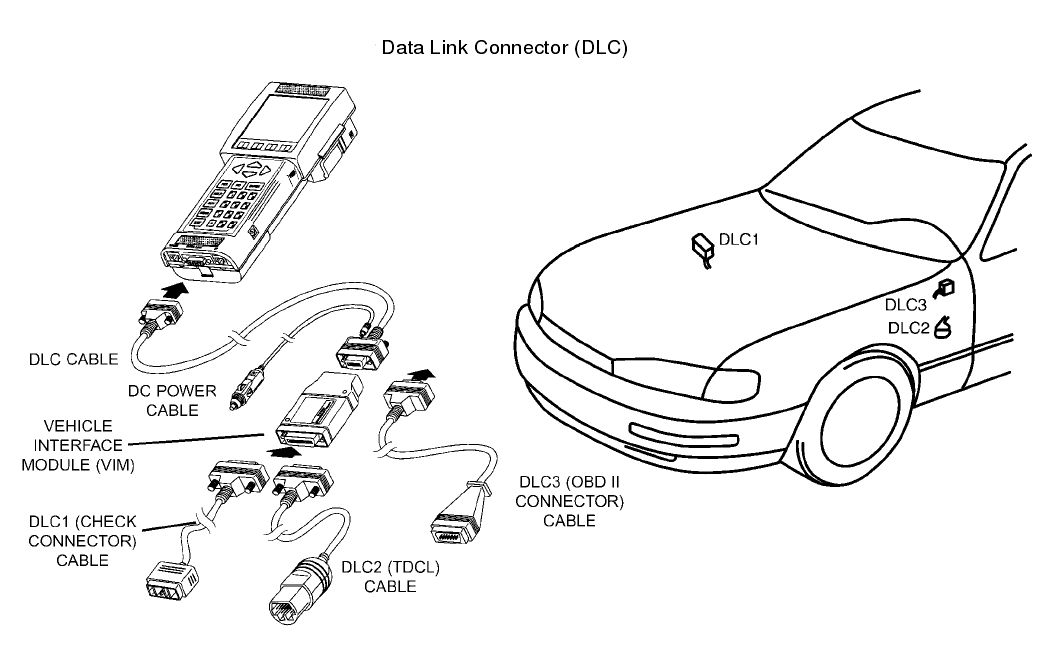

Toyota Data Link Connector(DLC)
[本回复最后由 ainin516 于2011-06-06 12:11:22 编辑]

回复0

举报
2011-06-06 14:40:05 IP

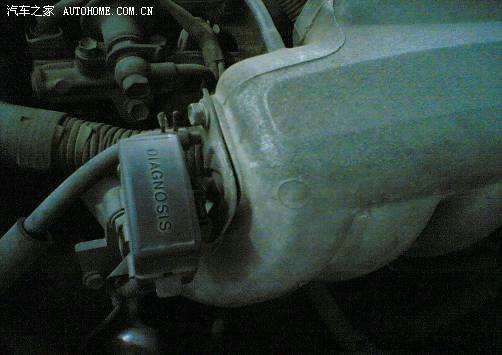

丰田皇冠诊断座
丰田皇冠诊断座位于发动机进气岐管旁边，选用[丰田-22]接头
回复0

举报
2011-06-06 14:43:05 IP

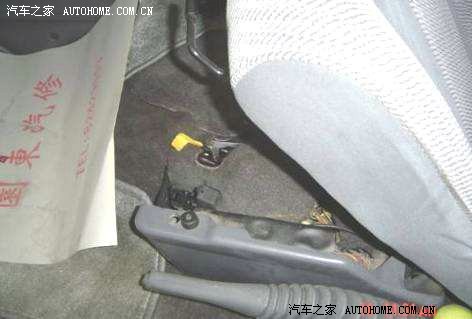

丰田大霸王previa诊断座
丰田大霸王previa，诊断座位于司机座椅下，选用[丰田-22]测试接头
回复0

举报
2011-06-06 14:44:19 IP

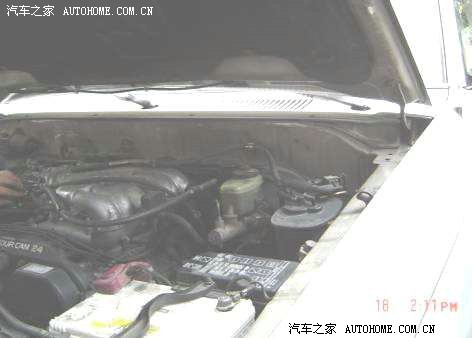

丰田陆地巡洋舰3400诊断座
丰田陆地巡洋舰3400诊断座位于发动机室进气岐管旁，选用[丰田-22]接头
回复0

举报
2011-06-06 14:46:15 IP

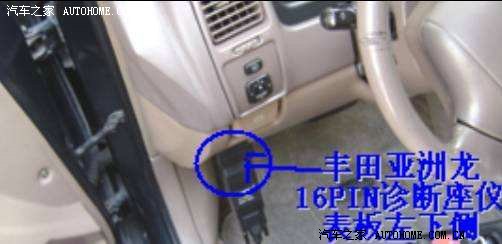

丰田亚洲龙诊断座
丰田亚洲龙诊断座位于仪表板下侧,选用[OBD-16]接头
回复0

举报
