老款宝马F15增加360全景影像,开车更便捷----北京一老郭



先来讲讲什么叫360度全景环绕,一般家简称为360、全景影像。
解决倒车影像系统不能全面照顾周围视角的问题,厂家开发全景摄像头。这套系统的核心就在于在车头、车侧增加多个摄像头,从而能够获取车辆周边的实时影像。这些图像数据会先被回传给图像处理单元。在图像处理单元中,电脑将对它们进行变形、拼接处理,从而形成一张从车顶鸟瞰的俯视图。这样独特的视角可以很好地帮助缺乏“车感”的驾驶员去理解自己的走向和位置
相比新款的x5全景影像对比老款的话,老款的研发略微有点差强人意,但毕竟科技在发展,相信后期会越做越完善的

先来张原车照

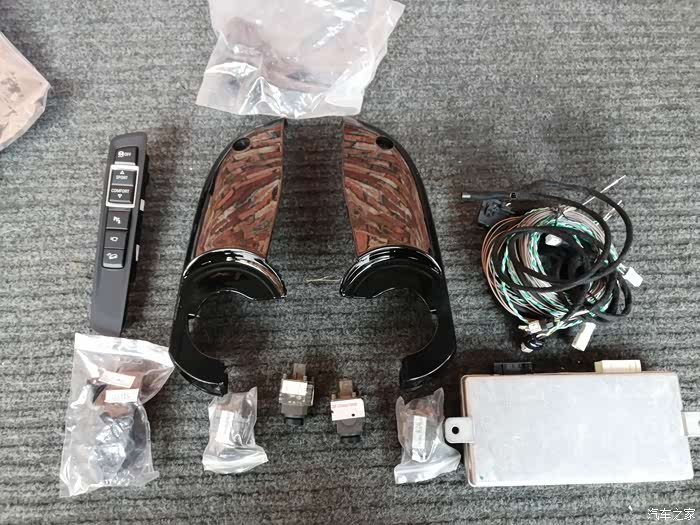

产品图片

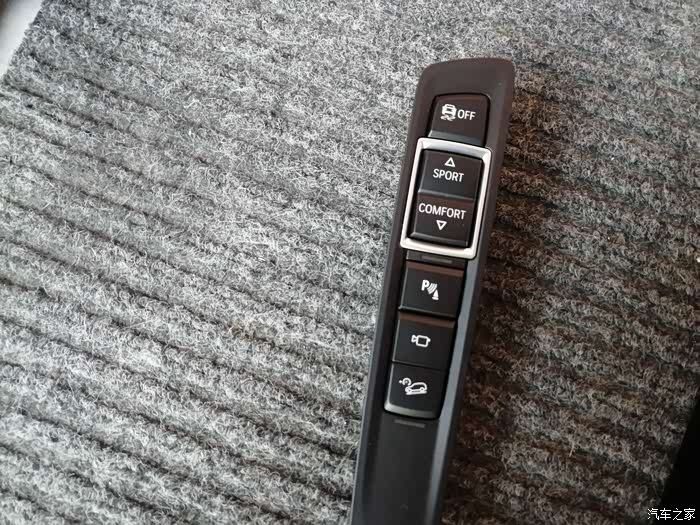

带全景的开关

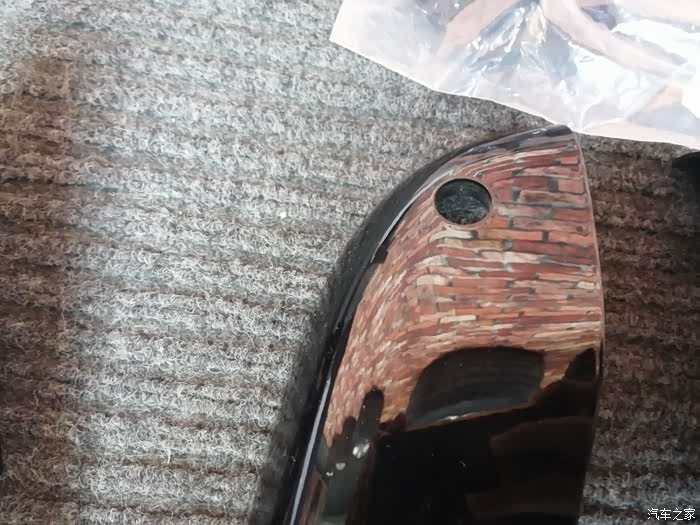

需要换的后视镜底壳,带摄像头孔的

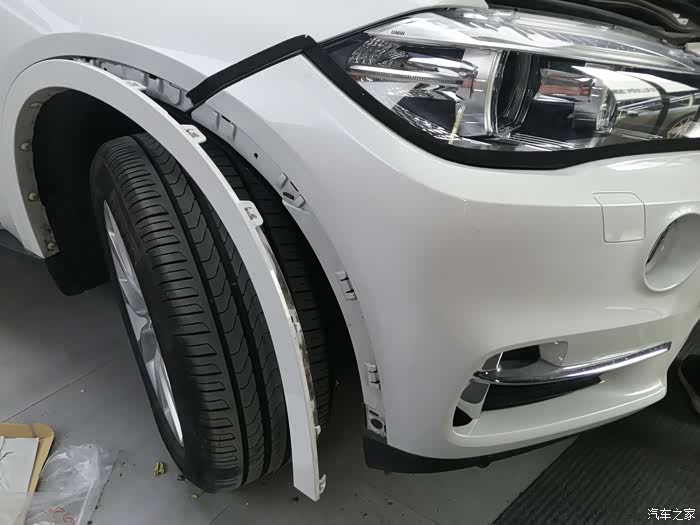

准备拆前杠,保护好


前杠中网中间需要打孔安装一个摄像头的,但不用担心,原车有预留位置,直接对比打就好

准备拆门板,只做主副驾驶门板就可以,不拆门板,后视镜拿不

开始拆前门门板,把原车后视镜拿换带孔的底座

来之后的原车跟需要换的效果

已经打好的,不需要在重新打一次,也避免出现破原车底座

清楚的看到原车有个按键的但不能使用,拆掉面板直接替换就可以,插头对接

很好换,。

换好的后视镜

前杠打完孔

最后走线安装集成模块编程就可以搞定,有车友问我后面有倒影不用换。需要换的。
因为原车的直角摄像头,不能达到360那种效果,必须换。

搞定之后安装前杠

原车前杠摄像头位置


看一效果

屏显示后面

前面

换完之后也带倒车轨迹和雷达,如果后面有障碍物体的时候还会报警
