发表于 2020-3-26 00:21:14

一远一近双后视摄像头无损安装 前保险杠车牌固定螺丝锈死打滑



      随安全意识,为他人更为自己家人开车想,决定要为捷达加装倒车后视辅助,于是上万能汽车之家查找相关帖子,无奈没什么帮助,基本上都是一个牌照灯后摄像头,再浏览一遍某宝,算买些东西自己搞吧。
在此先感谢国家,感谢党,感谢汽车之家!!!
      一、自制车牌摄像头固定架,固定其中一个后摄像头;另外一个远摄像头用车牌灯固定,一个摄一个远录,两个摄像头均无损安装,无须打孔不需要粘贴,车身无损伤有兴趣可以做个参考。后视接中控屏倒车可以看到10公分处障碍物,远后视接记录仪前后双录。
      本帖旨在展示车牌后摄像头固定架制作,其它过程不再赘述……

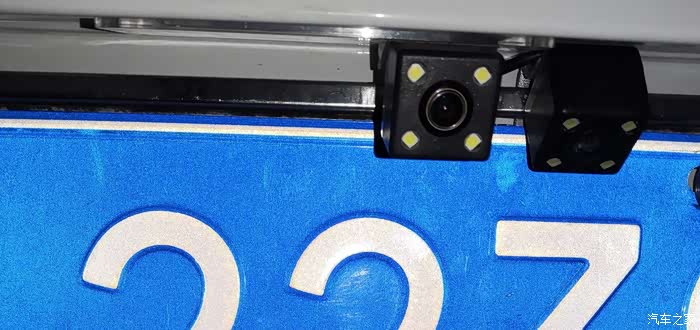

先上安装好成品图,视摄像头可以看到后保险杠,倒车信心被无限放大!两个摄像头可以同时辅助观察后方障碍物,实用性极其强大。

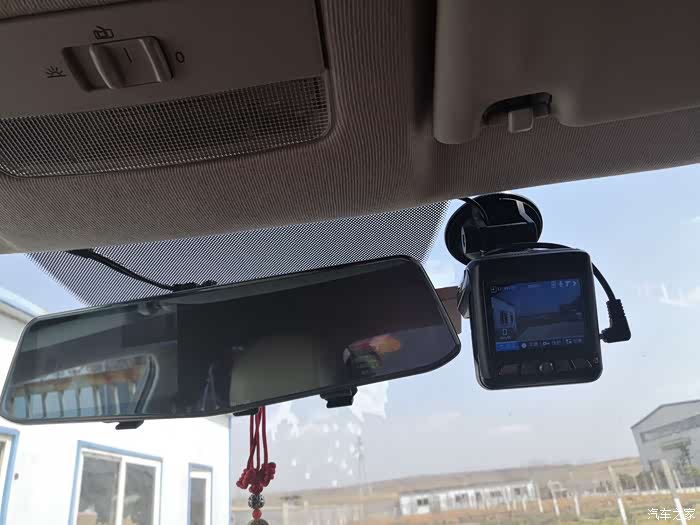

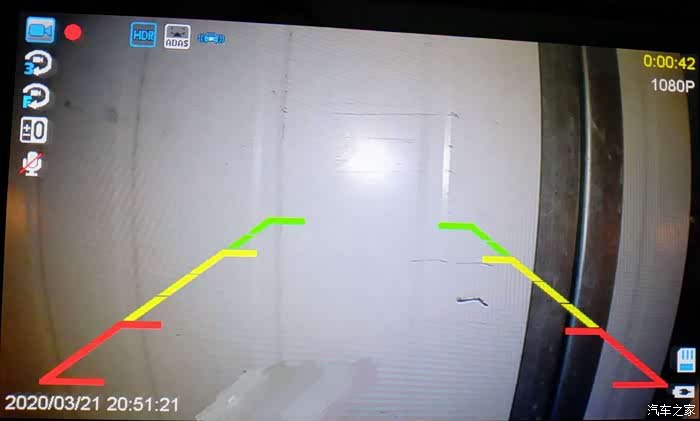

远视摄像头接记录仪,可以看到车后一米以外障碍物,距离较远时辅助观看,此时看会慌一批,明智后视。

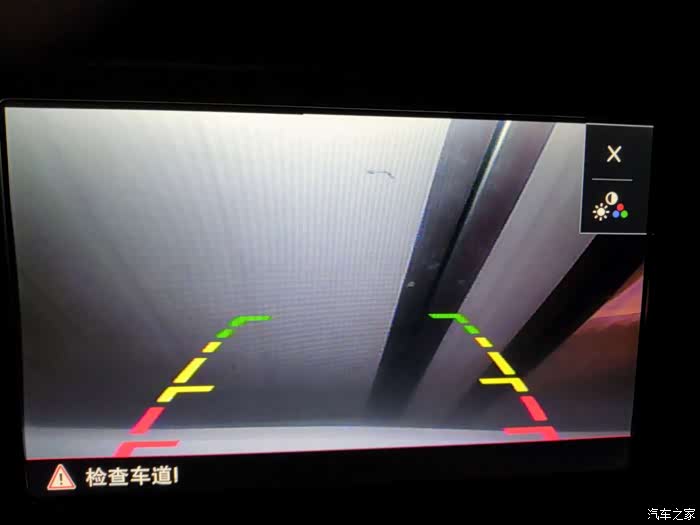

视摄像头接中控,可以看到车身10cm外后方,距离较时辅助观察后方。

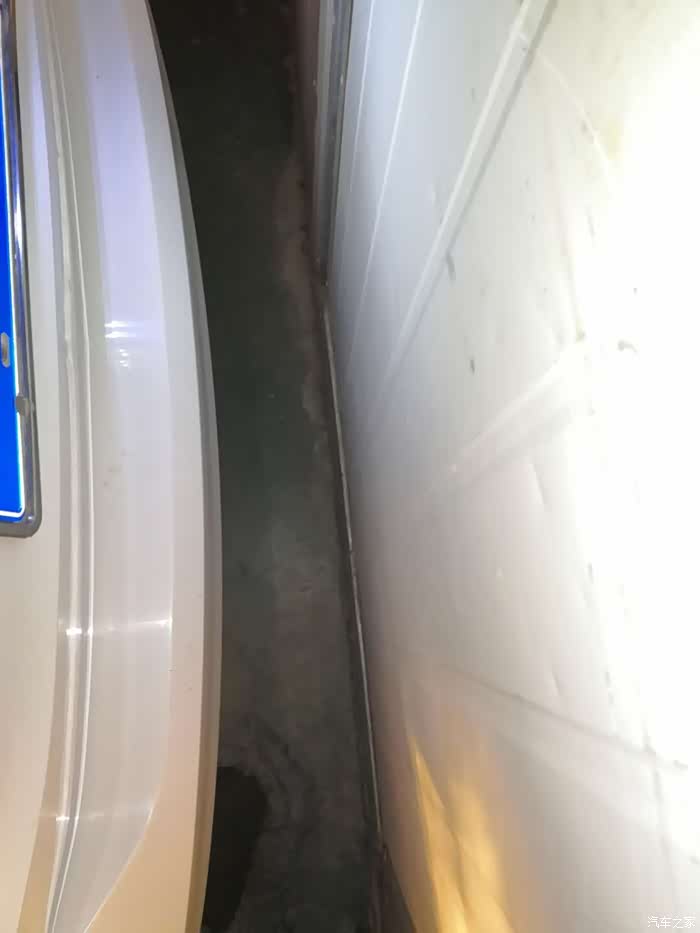

倒车摄像头以后白色保险杠边缘为参照,实测可看到10cm距离无碰撞,自己开车丝毫不慌,家人开车也放心

记录仪自身供电,只要倒车信号就行,此处在保险盒点烟器位置接3个12v,1个降压器5V;扶手箱用掉1个12V,电子狗记录仪用掉1个12v,记录仪用掉1个5V,氛围灯用掉1个12V,预留1个12V,自身带盖点烟器一直闲置中……

题外话,扶手箱略加改动,增加实用性,一共5个USB(前2后3),可显示电瓶电压车内温度,扶手箱内预留1个12Vusb接口备用。

走线过程、拆内衬过程万能论坛,不再述说。
工作前准备:一卷30米醋酸胶带,一卷15米加绒胶带,接线包好绝缘避免磨损降噪大家都懂。

无损倒车正负极取电,用万用表实测红线12V黄线搭铁,这两根线可同时为2个摄像头供电提供后视信号。此处我接两个插头,预留一个倒车插头,想在外面车轮处加装2个灯,方便后面作业。

效果图看完,进入实战车牌架制作:因为有现成1.3mm镀锌铁皮,就没有买不锈钢,没有尺寸,我是在车牌上用记号笔随手画,然后用打磨机切几,再拆车牌比划一,轮廓就这样定型

上来就做防锈处理,刷银粉,喷装甲,自带超前意识。

结果角度不理想,又切掉焊一块,再来回折弯,最终搞好,又在边缘焊一圈,保证结实耐用。

最终定型样子

再次刷银粉,快速烤干试角度。

固定摄像头,一切正常,装车牌。

 两个是同时装,摄像头与车身无接触,最处距离1.5mm,另外一个是车牌灯装,大家都会就不再赘述,两条线都是从车牌灯进去,用风磨笔把洞搞大,接线过程比较简单不再记录。

把四条线都隐藏在波纹管里面,给人一种深莫测感觉。

里面线捆起来固定好

一远一两个后视摄像头安装完成

Over...

      二、前保险杠车牌固定螺丝锈死大力强拆打滑后自行更换展示

没有经验拿打磨机切头取出锈死螺母,无奈螺母发热严重,微微一楞果断先拉出再说,避免自己过热脱落变超级大椭圆,此时圆孔已变大椭圆孔。

为一个螺母买个价格昂贵铆螺母枪只用一次太不划算,找些现成东西手动铆螺母。

两个螺母,大椭圆孔果然承受不住螺母拉力,用铬铁补点胶也无济于事,还是歪,一拉就掉出来

保险杠不会拆,从面伸手进去粘个大垫片,借助杠身庞大身体组织对抗螺母拉力,明显四周铆压均匀,固定不错,心里顿时轻松不

孔位之前对,对还挺正,就直接铆上螺母,里面都涂机油,避免短时间再锈

一盖遮百丑,完活。

[ 本帖最后由 风尢也 于 2020-03-26 01:31:58 编辑 ]

分享到:
5
发表于 2020-3-26 07:47:58
双后视摄像头无损安装 前保险杠车牌固定螺丝锈死打滑

发表于 2020-3-26 07:48:07
精华。

发表于 2020-3-26 07:48:43
此主帖已经被郎哥2设为精华帖

帖子标题:双后视摄像头无损安装 前保险杠车牌固定螺丝锈死打滑

精华理由:精华。

发表于 2020-6-3 16:50:43

风尢也 2020/03/26 00:21:14 发表在 主楼

      随安全意识,为他人为自己家人开车想,决定要为捷达加装倒车后视辅助,于万能汽车之家查找相关帖子,无奈没什么帮助,基本个牌照灯后摄像头,再浏览遍某宝,算买些东西自己搞吧。在此先感谢国家,感谢党,感谢汽车之家!!!      、自制车牌摄像头固定架,固定其中后摄像头;另外摄像头用车牌灯固定,录,两个摄像头均无损安装,无须打孔需要粘贴,车身无损伤有兴趣可以做个参考。后视接中控屏倒车可以看到10公分处...

新桑塔纳样,前面保险杠颗牌照螺母锈死,无法固定牌照。塑料无法用拉铆枪装螺母。结果我就怼螺丝进去,使劲把螺母给带进去卡住,可以螺丝装牌照,打黄油,防止生锈。

发表于 2020-6-3 23:07:16

真水无香2029 2020/06/03 16:50:43 发表在 4楼

新桑塔纳样,前面保险杠颗牌照螺母锈死,无法固定牌照。塑料无法用拉铆枪装螺母。结果我就怼螺丝进去,使劲把螺母给带进去卡住,可以螺丝装牌照,打黄油,防止生锈。

确实尴尬,太刺毛
