快充电手机不能随意插入汽车音响USB接口充电



快充电手机不能随意插入汽车音响USB接口充电
——新赛欧收音机烧开关管维修
若干年前新赛欧收音机DIY加装MP3播放板,最近换了有快充电功能手机。有一天心血来潮想试试加装MP3播放板USB口能否给手机充电,插入后手机显示“快充”,但是过了几秒收音机就不响了。

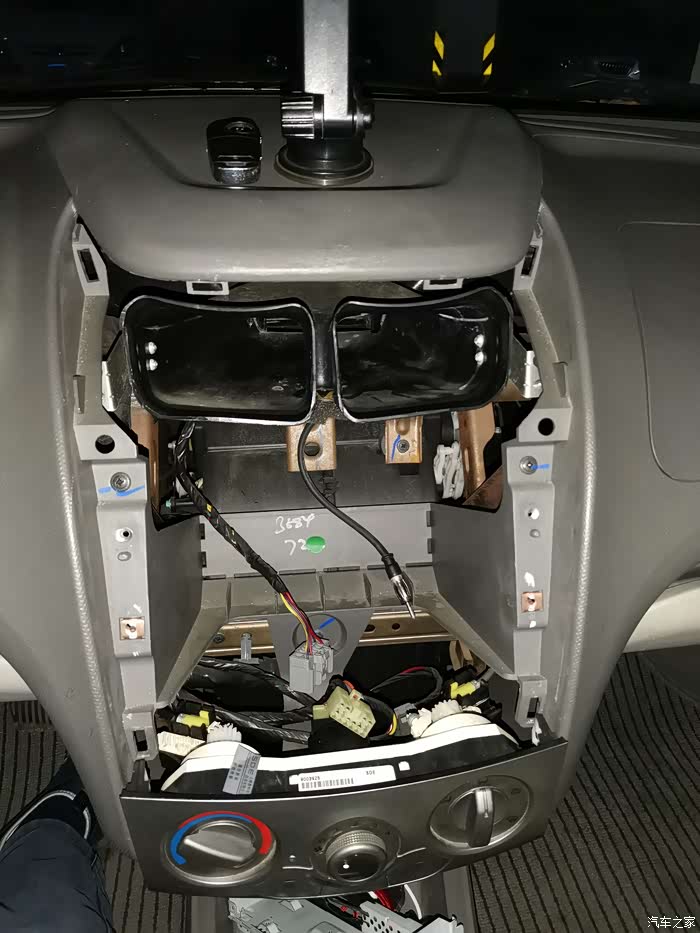

空调旋钮面板,继续拉收音机面板,拆开收音机。

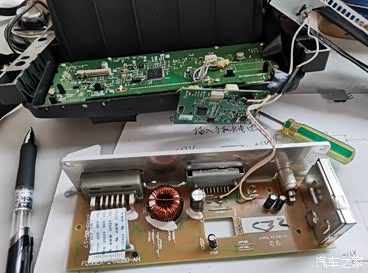

收音机

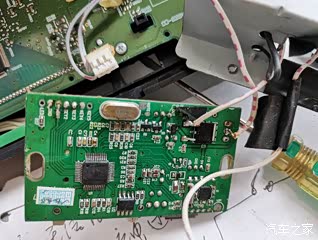

中间小板就是SD/USB播放板

从这里取出12V电源

DIY加装SD、USB播放板

用万用表检查+12V经脚贴片元件给稳压IC送电点,也就是DIY加装MP3播放板取电点与+12V之间直流阻抗1.2kΩ,正反红黑表笔都是这个数值,证明此标识“AK P03”脚贴片元件烧了。

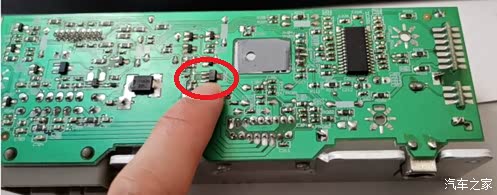

AP P03脚贴片元件送电至角灰色稳压IC

网查“AK P03”贴片元件资料,怎么也查不到是什么元件。
原来计划查AK公司→查P03型号→查datasheet→找到参数,用分立式元件代用;或
到alldatasheet网站直接查AK P03贴片元件datasheet;或
当它是“黑匣子”分析它要起什么作用→找到能起这个作用元件。
经过两天努力搜索,找到接近型号P04数据单,是P型沟槽JFET场效应管,起开关作用。
到某宝闲鱼10元购得全新拆机赛欧3收音机带USB功能一台和科沃兹收音机一台,可惜两者外形尺寸与原车都不匹配,无法直接替换整机。
拆科沃兹收音机中一形状相同“BK W88”贴片元件替换损“AK P03”,虽然恢复了时钟显示,但是稳压IC输入只有3.5 V,与TDA7303正常电源电压10V相差很大,说明换元件与原来元件类型不同。

BK W88事实证明不是要找P沟槽FET管

重新回到原点,试根据实物剖析出部分电路图,+12V经过稳压ZD,电感线圈,送到“AK P03”一脚,另一脚出来送去稳压IC,供电给TDA7303收音机模块。
推测在待机状态,Q2截止,Q1 G极电平,Q1截止,收音机模块不工作,在收音FM/AM/AUX状态,MCU输出电平,Q2导通,使Q1 G极拉,Q1导通,收音机模块得电工作。

根据实物剖析局部电路图

根据实物剖析局部电路图

根据实物剖析局部电路图

浏览各帖子,在某论坛看到有漫某者音箱维修,有网友贴出一电路图,其中标出FET场效应管9530,另一帖子里有SI2305。

Q101与我AK P03起相同作用,而且电压12V

另外有帖子给出SI2305型号

查IRF9530N是P沟槽场效应管,想在开关电源适配器、电脑主板找一个,可惜全部都是N型沟槽(NPN)FET,不是我要找是P型(PNP)

净水机板应该是可控硅,不是FET场效应开关管

PC主板是N型沟槽FET

到电子器件市场购得分立式9530N,更换后恢复正常。

贴片买,直接买分立元件


小结:汽车音响USB接口仅限于插U盘,如果插快充电功能手机有可能导致烧毁电源部分开关元件。


分享到:
6
  • nanjingjiangnan

  • 发信息

  • 精华:13帖
  • 帖子:147帖 | 6228回
  • 注册:2008年10月20日
  • 来自:江苏 南京
  •
发表于 2020-3-14 21:29:41
这技术没话说

  • wwzbohr

  • 发信息

  • 精华:0帖
  • 帖子:29帖 | 3966回
  • 注册:2011年8月30日
  • 来自:湖北 武汉
发表于 2020-3-15 09:15:44
电子工程师

发表于 2020-3-15 18:38:05

我就喜欢在这里说话,这里人说话都有趣都你这样能人,么么么么



  • aabbcc720

  • 发信息

  • 精华:1帖
  • 帖子:20帖 | 4583回
  • 注册:2011年8月6日
  • 来自:甘肃 天水
  •
发表于 2020-3-15 21:27:44
厉害??

  • 赛欧炜哥

  • 发信息

  • 精华:66帖
  • 帖子:200帖 | 5835回
  • 注册:2008年8月30日
  • 来自:河北 邯郸
  •
发表于 2020-3-16 00:14:53
此主帖已经被赛欧炜哥设为精华帖

帖子标题:快充电手机能随意插入汽车音响USB接口充电

精华理由:专业帖!!

发表于 2020-3-16 01:40:36
历害样子,原谅我没办法细看
