【作业】荣威550修复左侧后备箱线束(后备箱开关打不开)。。。



发现后备箱按钮没有反应,打开,只能长按钥匙的后备箱解锁按钮才能打开。因为去年修复过后备箱侧线束,原因侧的牌照灯亮了。有了次的经验,这次基本可以肯定后备箱的侧线束断了,因为后备箱侧线束侧后牌照灯和后备箱开启电机的,侧线束侧后牌照灯和后备箱按钮开关的。后备箱按钮打开或按钥匙打开的TX可以参照我的帖子修复下线路,当然也有后备箱按钮或后备箱开启电机坏的,但我认为80%的原因线束的问题。后备箱两侧的线束虽然有螺纹胶套管但经过无数次的后备箱开关线束的来回弯曲,早晚都会断,而且修复后,用段时间可能还会断。这个明显汽设计问题。为何用耐弯曲的线束,而用普通的线束,根据后备箱的线束功能布局,汽可能已经知道了后备箱线束爱断,所以设计侧线束管开关,侧线束管电机。哎,无语了,都节约成本惹的祸啊!了,说了,图:

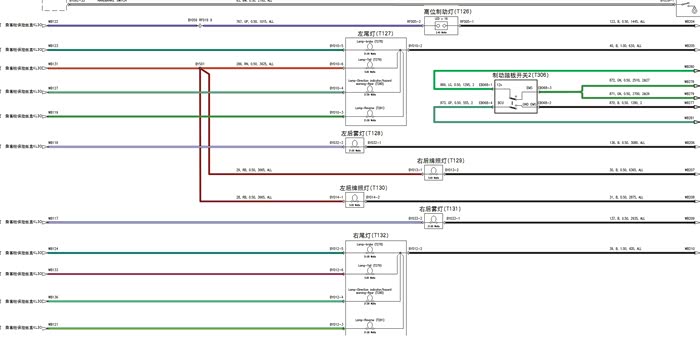

后牌照灯的线路图,来自乘客舱KL30保险丝,经分线点BYS01,分别给后拍照灯供电,然后分别接地。

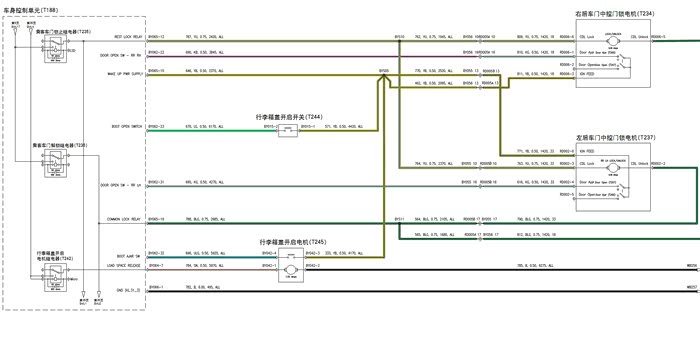

后备箱开关和电机的线路图,由ECM提供接地。

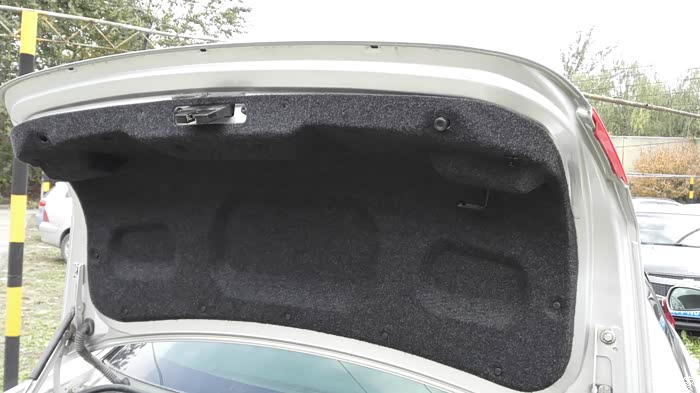

首先断开电瓶负极线,打开后备箱,卸下隔音棉卡子

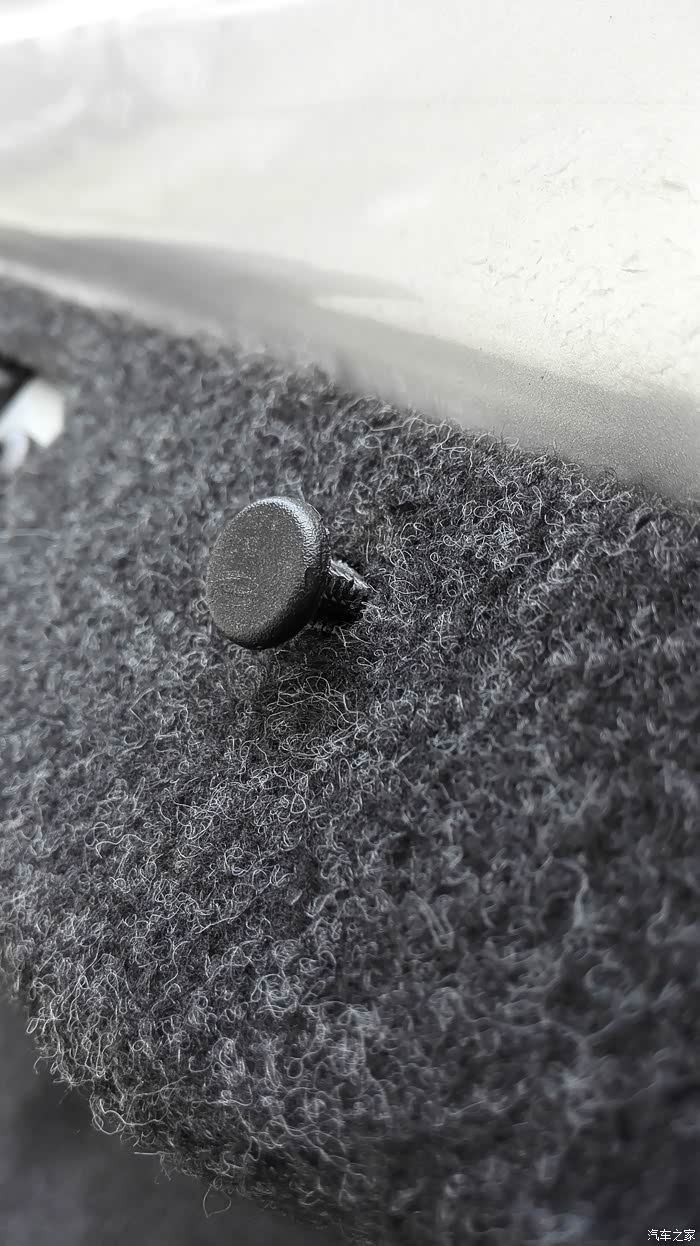

有两种卡子,一种这样的,中间有个圆柱形的芯,拔开即可

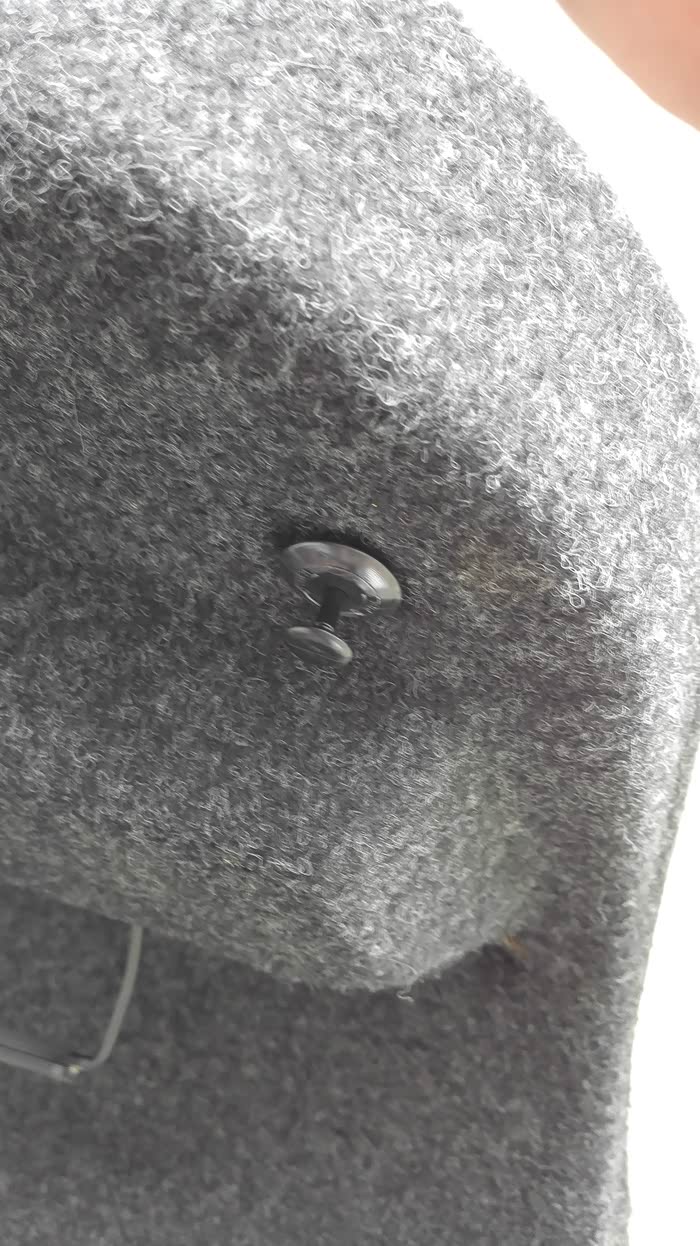

另一种这样的卡子,一撬即可

卸下隔音棉,断开后雾灯插头

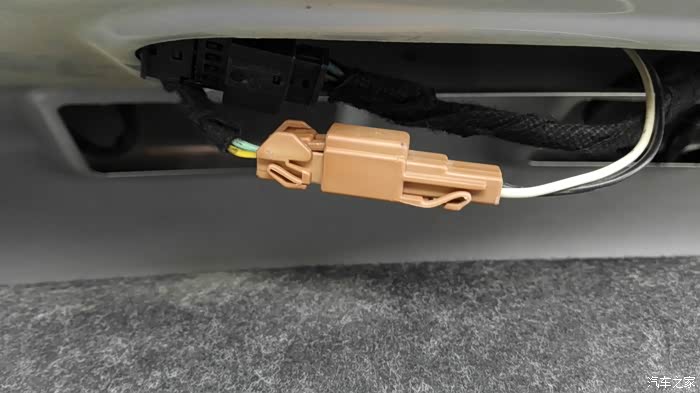

断开后备箱按钮插头

卸掉后牌照灯座,拔掉插头

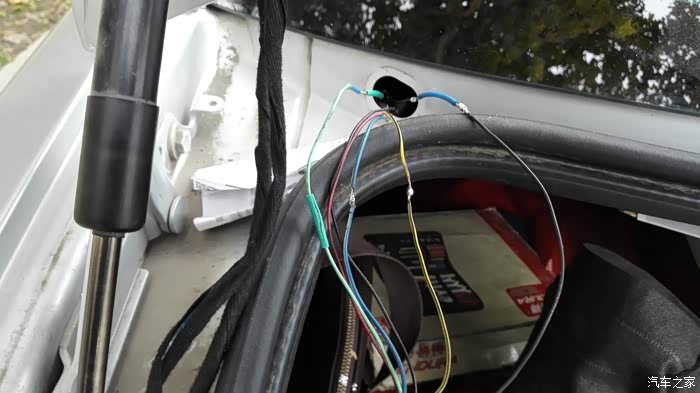

拉下线束的螺纹胶套,就可以看见后备箱线束,边的线束断裂了,就有裂纹

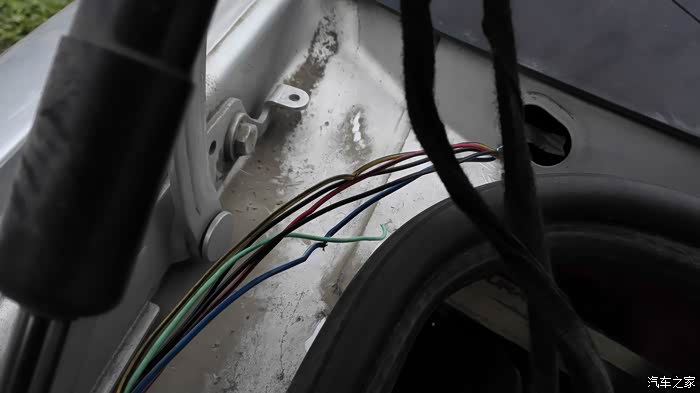

更换个角度看一下

把镜头拉点看全景

拉进看,基本全断裂

拿电络铁开始焊接,焊接完毕

把胶套安装,这个后备箱关闭线束基本要弯曲180度

就这样反复的弯曲拉伸,这么细的线束能断裂吗

哎,有没有TX能想出什么办法,改进下后备箱线束,让它耐用点,看来靠汽改进猴年马月了

安装隔音棉卡子,完工。希望对后备箱打开的TX有所帮助。
