合山移动第四季之车载电脑篇(多图申精)..........



好久没上作业了,今天中午抽了1个小时时间安装了车载电脑,我的车载电脑配置:

主板:945GM工控主板,全固态电容,超功耗,耐温,耐温,超稳定。

      南桥:Intel82801GBM ICH7-M

      北桥:Mobile Intel Calistoga-Gi945GM

      显卡:Intel 82945GM  256M显存

      声卡:ALC655

cpu:笔记本cpu,酷睿2双核L2300 1.5G Yonah核心  2M缓存  电压功耗

硬盘:320G 三星抗震2.5寸行货笔记本硬盘

内存:2GDDR2 金士顿行货

系统:windows xp (预装  中控软件  导航软件 播放软件 系统一键恢复软件)

显示器:7寸 全新数字屏  清 led背光 原装触摸屏  物理像素800*480   最支持1024*768

机箱:标准车规2din机箱

电源:itps电源模块,拔掉钥匙15秒自动执行关机程序,2分钟后强制断电

收音:进口车载频头数字收音模块,内置FM 和AM双波段立体声收音,支持原车天线,收音灵敏无杂音,FM可预置60个电台,AM可预置20个电台,全触摸屏操作,开开电脑都可以听收音机

功放:内置车载4*45W标准车载功放,TDA7850芯片,音亮,音厚,中音准,触摸屏控制音量,频音效调节

风扇:cpu风扇 机箱后置散热风扇 AVC滚珠轴承   静音   寿

前置接口:2个usb  开关机按键  电脑重启 触摸屏系统菜单按键

后置接口:2个usb  麦克风输入  AV1倒车自动转换   AV2备用   电源和喇叭总线接口

配件:触摸笔2只 说明书和驱动备份光盘

包装:中性包装 无字纸板箱包装   气泡膜

整机功率:35W(待机) 55W(峰值)

我叫卖家帮我焊了2个接口,接头枕显示屏,说了,上图才是硬道理

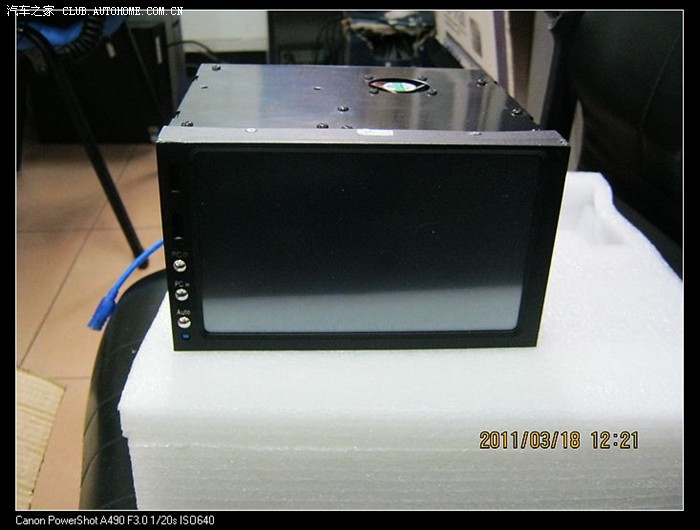

电脑的正面





分享到:
20
  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:41:05

车载电脑顶面




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:41:31

车载电脑侧面




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:41:46

车载电脑背面






  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:42:10

车载电脑侧面




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:42:41

来张清晰点背面




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:43:21

专用GPS接口




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:43:55

车载电脑屏幕




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:44:28

车载电脑按键




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:44:55

2个USB接口




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:45:21

2只手写笔




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:45:48

2个USB口安全套




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:46:28

这个倒车摄像都包装




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:46:57

盒子里东西




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:47:26

倒车摄像头




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:47:41

倒车摄像头




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:48:15

转头




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:48:31

转头




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:49:22

准备开拆,留个纪念先




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:49:59

首先先打开烟灰合




  • 合山移动

  • 发信息

  • 精华:22帖
  • 帖子:368帖 | 14252回
  • 注册:2009年5月11日
  • 来自:广西 来宾
  •
发表于 2011-3-18 14:50:34

把烟灰合拿出来
