欢哥diy之508l车内后备箱按键加装教程



相信大家都经历过乘客会开后备箱,你还得下车去帮助他开启,这个我能忍,于是就有了这次改装,过程比较虐心,结果还是很完美的。之所以没能早出教程,关键是这个按键只有海外版508才有,购买配件只能海淘,这次说下替换键可以淘宝买电源微控按键,说的有点乱,大家细心看看,建议把教程给专业的汽车电路维修师傅看下请他们来安装安全点。


首先说bsi智能控制盒接线插头,我分别用紫色和红色标记来区分,拔插插头之前需要等到bsi休眠状态,电瓶断电才能操作,bsi在熄火后几分钟内无任何开车门和操作车内电器动作后才会休眠。因为拔插时没顾得拍照,就没有照片可传了,拔插时线束很大,姿势比较舒服


蓝色60路大插头中找到按键背光电源1号线,接按键4号线,

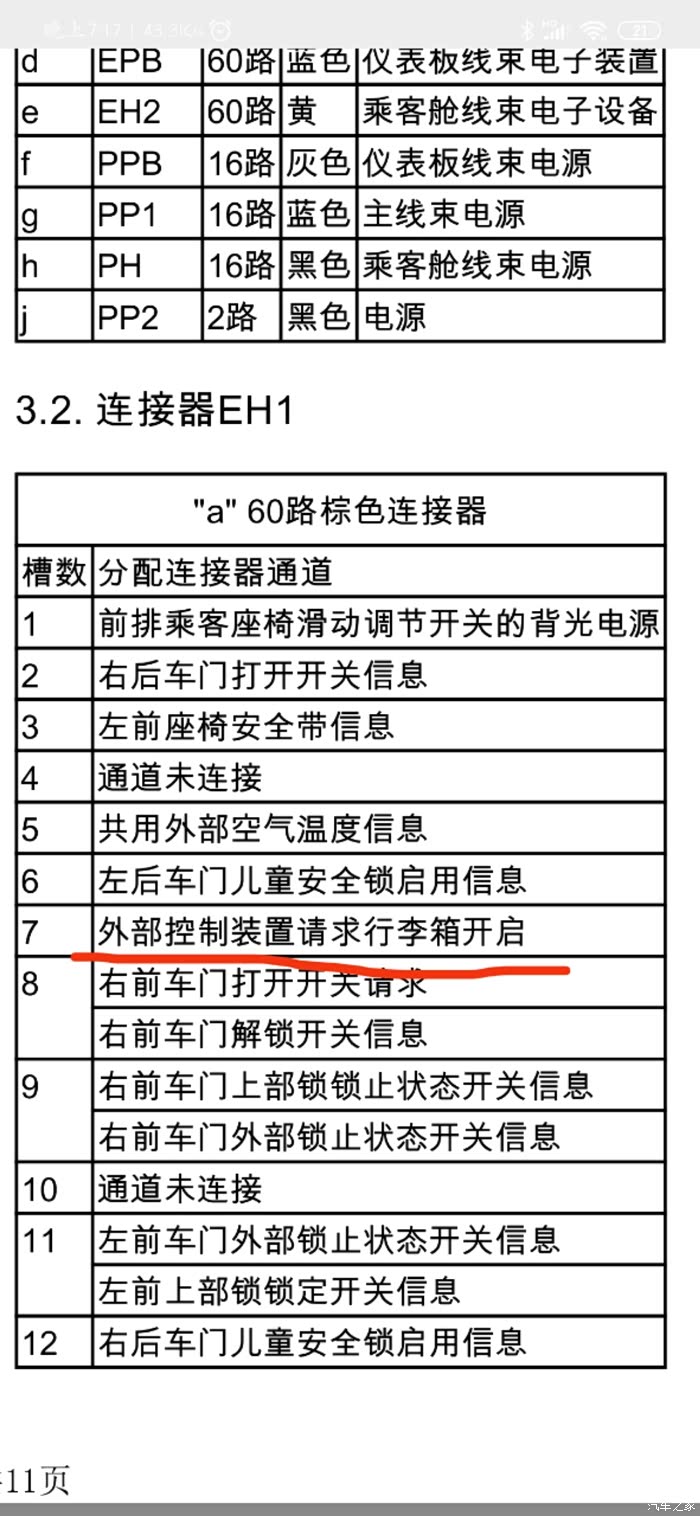

这个7号就是最关键的后备箱开启信号线,这个线接按键6号线,第个图红色标记60路棕色线束插头。注:激情版以车型或者驾控版选装p1加装包的车型,有车道辅助开关按键的可以直接从按键背后线束接线并联3/4孔线,这样搞就只需要去bsi大线束接7号线了。


按键背后的插口,有6个孔位,后备箱开启需要用3/4/6号孔,3号孔线接车身搭铁,4号接背光灯电源,6号接后备箱开启信号线。



开始没搞定按键之前我说用的电源微控按键代替的,有背光哦。


陈哥海淘的按键,极够分的


换这个按键时我把原改装插头剪掉了,线束按照前边教程接


连夜照明改装


整串按键是子母扣拼接起来的



用撬板挨个慢慢脱扣,起抽出来,和面板分离


后再复位扣面板


diy的按键,淘宝买建议12mm孔径的按键,理论越小越



挂链接,自己搜,定制图案


型号选择





最后改装完的图片,是是觉得很舒服

[ 本帖最后由 福娃欢欢2013 于 2020-02-27 12:16:13 编辑 ]

分享到:
20
发表于 2020-2-2 21:53:22

发表于 2020-2-2 22:00:56
508L能车内开启后备箱么?我408都有

  • 知乐嘎嘎

  • 发信息

  • 精华:1帖
  • 帖子:37帖 | 463回
  • 注册:2016年1月10日
  • 来自:北京 朝阳
  •
发表于 2020-2-2 22:02:28
马克 回头慢慢研究 欢哥真折腾达人

发表于 2020-2-2 22:03:47
牛逼 我以为自己改电动尾门

发表于 2020-2-2 22:07:05
支持折腾。

  • 福娃欢欢2013

  • 发信息

  • 精华:12帖
  • 帖子:50帖 | 1037回
  • 注册:2013年10月15日
  • 来自:山东 潍坊
  •
发表于 2020-2-2 22:14:02

181796695 2020/02/02 22:00:56 发表在 板凳

508L能车内开启后备箱么?我408都有

508开启按键在尾门

发表于 2020-2-2 22:38:43
在车,照样用钥匙开后备箱

  • NE_XT

  • 发信息

  • 精华:2帖
  • 帖子:126帖 | 14381回
  • 注册:2018年4月3日
  • 来自:澳门
发表于 2020-2-2 22:40:41
按键


  • 福娃欢欢2013

  • 发信息

  • 精华:12帖
  • 帖子:50帖 | 1037回
  • 注册:2013年10月15日
  • 来自:山东 潍坊
  •
发表于 2020-2-2 23:05:34

在意 2020/02/02 22:38:43 发表在 7楼

在车,照样用钥匙开后备箱

熄火遥控器无效

发表于 2020-2-3 01:15:07
兄弟这电路图那整

发表于 2020-2-3 02:11:04
欢哥辛苦

  • zhangzj262

  • 发信息

  • 精华:0帖
  • 帖子:228帖 | 3614回
  • 注册:2008年9月16日
  • 来自:江苏 常州
发表于 2020-2-3 08:34:01
脚踢用改装

  • 我相信20121229

  • 发信息

  • 精华:1208帖
  • 帖子:1512帖 | 176235回
  • 注册:2012年12月29日
  • 来自:四川 绵阳
  •
发表于 2020-2-3 08:35:40
厉害

  • 我相信20121229

  • 发信息

  • 精华:1208帖
  • 帖子:1512帖 | 176235回
  • 注册:2012年12月29日
  • 来自:四川 绵阳
  •
发表于 2020-2-3 08:36:20

zhangzj262 2020/02/03 08:34:01 发表在 12楼

脚踢用改装

牛逼

  • 福娃欢欢2013

  • 发信息

  • 精华:12帖
  • 帖子:50帖 | 1037回
  • 注册:2013年10月15日
  • 来自:山东 潍坊
  •
发表于 2020-2-3 08:56:43

zhangzj262 2020/02/03 08:34:01 发表在 12楼

脚踢用改装

也带,用,再说乘客会用

  • zhangzj262

  • 发信息

  • 精华:0帖
  • 帖子:228帖 | 3614回
  • 注册:2008年9月16日
  • 来自:江苏 常州
发表于 2020-2-3 09:00:25

福娃欢欢2013 2020/02/02 23:05:34 发表在 9楼

熄火遥控器无效

中控锁解锁,乘客在后备箱后面托就起来

  • zhangzj262

  • 发信息

  • 精华:0帖
  • 帖子:228帖 | 3614回
  • 注册:2008年9月16日
  • 来自:江苏 常州
发表于 2020-2-3 09:01:18

福娃欢欢2013 2020/02/03 08:56:43 发表在 15楼

也带,用,再说乘客会用

乘客用中控锁解锁就可以自行开启后备箱过你这改装能力确要给个赞。

  • 福娃欢欢2013

  • 发信息

  • 精华:12帖
  • 帖子:50帖 | 1037回
  • 注册:2013年10月15日
  • 来自:山东 潍坊
  •
发表于 2020-2-3 09:02:18

zhangzj262 2020/02/03 09:01:18 发表在 17楼

乘客用中控锁解锁就可以自行开启后备箱过你这改装能力确要给个赞。

有些乘客找到后备箱开启按键,我媳妇就,说次还

  • zhangzj262

  • 发信息

  • 精华:0帖
  • 帖子:228帖 | 3614回
  • 注册:2008年9月16日
  • 来自:江苏 常州
发表于 2020-2-3 09:05:00

福娃欢欢2013 2020/02/03 09:02:18 发表在 18楼

有些乘客找到后备箱开启按键,我媳妇就,说次还

屁股寻个狮子图标面伸进去就啊,我老婆50,还能使用。
你回去跟你媳妇说说

发表于 2020-2-3 09:25:15
技术贴,收藏
