引用:
原帖由 fdding 于 2012-02-06 11:49 发表在 29 楼
我这根线，是引出的能支持20A的总电源线，以后是打算到手套箱装一个 1拖3的插座的。可以插行车记录仪，插导航等等。。。在引出线上另加一个 管状的保险盒，来确保安全。
20A的熔丝稍嫌大了点，我的意思是外加的电器耗电不高，选小的熔丝相对安全些。你另加了保险，从哪引就无所谓了。

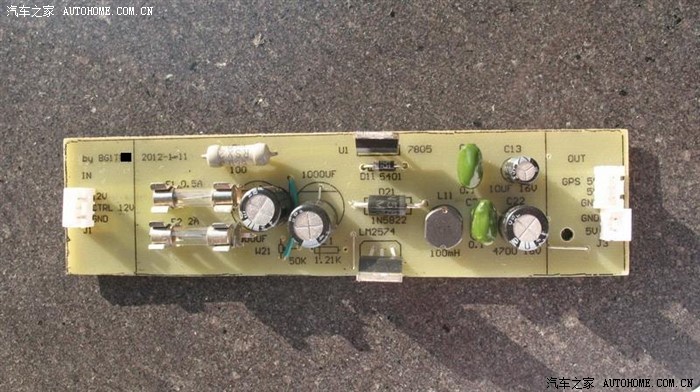

我的做法是自己做了一块12V-5V的电源板，一路不受控5V供GPS模块，一路受控5V供GPS导航仪和其他电器。不受控的5V负载电流小，加500mA保险。受控5V额定输出3A，可以给GPS导航、记录仪或其他电器供电，输入用了个1.5A的保险。整个电路设计时充分考虑安全性，元件排布稀疏利于散热，整个电路装入一个密封铁盒，内衬阻燃绝缘层，两个稳压芯片的散热余量4-5倍于正常散热面积。整个电源模块置于手套箱下面，通风良好，输出总电流1.2A时长时间工作几乎没有温升。
-
引用:
原帖由 mmmeideng 于 2012-02-06 13:29 发表在 34 楼
20A的熔丝稍嫌大了点，我的意思是外加的电器耗电不高，选小的熔丝相对安全些。你另加了保险，从哪引就无所谓了。我的做法是自己做了一块12V-5V的电源板，一路不受控5V供GPS模块，一路受控5V供GPS导航仪和其他电器。不受控的5V负载电流小，加500mA保险。受控5V额定输出3A，可以给GPS导航、记录仪或其他电器供电，输入用了个1.5A的保险。整个电路设计时充分考虑安全性，元件排布稀疏利于散热，整个电路装入一个密封铁盒，内衬阻燃绝缘层，两个稳压芯片的散热余量4-5倍于正常散热面积。整个电源模块置于手套箱下面，通风良好，输出总电流1.2A时长时间工作…
这个高级啊！
-
引用:
原帖由 csdsgh 于 2012-02-05 10:11 发表在 10 楼
大大的走弯路了，从阅读灯取电最方便快捷，取常电，两根线，可以实现停车半小时自动关闭，福克斯车就带这个功能，acc取电钥匙来回插拔，就会记录仪来回断电启动，也不好。有位大侠说采用常电的前提是保证行车记录仪内带电池不会出问题，呵呵，因为半小时可能无人看守，哈哈，不过还是注意好.…我就是一开始接的阅读灯那,后来感觉不好又改到了ACC.
原因: 1 每次开车前和停车后都有至少30分钟多的可达一个小时的无用的数据记录在卡上,影响卡内有效数据空间.
2 有时想对记录仪进行一些操作如取出或装上TF卡等 时,最好在断电下进行,可以避免一些不必要的问题.
-
引用:
原帖由 clclw 于 2012-02-05 13:41 发表在 21 楼
我就是一开始接的阅读灯那,后来感觉不好又改到了ACC.原因: 1每次开车前和停车后都有至少30分钟多的可达一个小时的无用的数据记录在卡上,影响卡内有效数据空间.2有时想对记录仪进行一些操作如取出或装上TF卡等时,最好在断电下进行,可以避免一些不必要的问题.
这两点，好象都不是问题1、现在的行车记录仪大多是循环记录的，占用空间在需要时会释放的
2、行车记录仪上应该用ON/OFF按钮，可以随时关闭后取出或安装TF卡、Sd卡等
-
这个位置是车向音响的保险，就等同于在CD音响后，接黄绿与绿黑线了。
引用:
原帖由 mmmeideng 于 2012-02-05 13:01 发表在 20 楼
20A的保险稍嫌大些，10几安培的短路电流依然比较危险。我选的是蓝圈内的7.5A的熔丝，熔断电流小，稍微放心点。 -
引用:
原帖由 yfwy 于 2012-02-05 11:42 发表在 15 楼
我不抽烟，点烟器无需随时供电，一直希望改成拔掉钥匙切断点烟器电源，不知有哪位同学改过？
这么的改了，也有点麻烦，如果手机没电了，或其他情况想充下电的话，还得开电门 -
引用:
原帖由 杂木 于 2012-02-05 15:25 发表在 24 楼
这么的改了，也有点麻烦，如果手机没电了，或其他情况想充下电的话，还得开电门
我不大会没着车时让电瓶放电。手机充电有用电池反供的应急充电器，长途的话带上备用电池。主要担心是孩子顽皮把手指或什么东西乱戳，现在我用个塑料吸盘堵住点烟器座了，但偶尔总要用一下的。 -
引用:
原帖由 杂木 于 2012-02-05 15:28 发表在 25 楼
这两点，好象都不是问题1、现在的行车记录仪大多是循环记录的，占用空间在需要时会释放的2、行车记录仪上应该用ON/OFF按钮，可以随时关闭后取出或安装TF卡、Sd卡等呵呵, 是循环记录但总时间我的卡只能记录3个多小时,个人喜欢行车的记录尽量长些以备想查时能查到.
而我的记录仪上没有开关, 并且是12V供电, 因此直接接到了ACC上.
-
引用:
原帖由 追逸风尘 于 2012-02-05 09:15 发表在 7 楼
这样子是不是从保险盒引出正负极出来？也就是你加了20A保险的那根线！然后记录仪的线直接这样并联着？好像记录仪是要取5V的电吧？从保险盒出来的是12V的！没看到你的降压的！不知道是不是我没看懂！还请大大们详分析下！

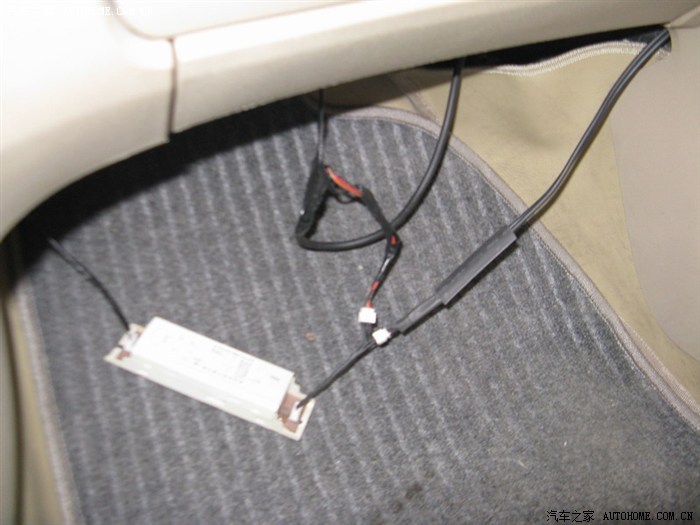

我得行车记录仪 是PAPAGO P0 的，他的点烟器 插头 就起到一个插头的作用，12伏转5V的变压器，PAPAGO 集成到了一个小塑料盒里，在靠近MINI usb 插口那。所以我这边就直接并联。如果你的行车记录仪是在 点烟器 插口 那变压的，就把插口拆掉，然后把12V电压引入。
-
引用:
原帖由 mmmeideng 于 2012-02-05 13:01 发表在 20 楼
20A的保险稍嫌大些，10几安培的短路电流依然比较危险。我选的是蓝圈内的7.5A的熔丝，熔断电流小，稍微放心点。
我这根线，是引出的能支持20A的总电源线，以后是打算到手套箱装一个 1拖3的插座的。可以插行车记录仪，插导航等等。。。在引出线上另加一个 管状的保险盒，来确保安全。 -
引用:
原帖由 fdding 于 2012-02-06 11:36 发表在 28 楼
我得行车记录仪 是PAPAGO P0 的，他的点烟器 插头 就起到一个插头的作用，12伏转5V的变压器，PAPAGO 集成到了一个小塑料盒里，在靠近MINI usb 插口那。所以我这边就直接并联。如果你的行车记录仪是在 点烟器 插口 那变压的，就把插口拆掉，然后把12V电压引入。

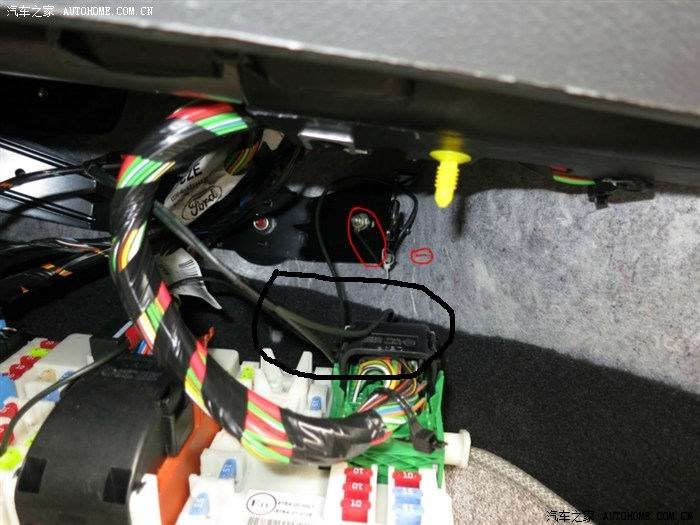

我也想像你这样从保险盒里引出12V的线出来！你贴子的照片我有一个地方没看明白！就是图片中画黑圈的地方多出来两跟线呢？中央保险盒我还没去拆过所以不懂怎么接线！
-
引用:
原帖由 追逸风尘 于 2012-02-06 12:21 发表在 30 楼
我也想像你这样从保险盒里引出12V的线出来！你贴子的照片我有一个地方没看明白！就是图片中画黑圈的地方多出来两跟线呢？中央保险盒我还没去拆过所以不懂怎么接线！
那两根线 只是 凑巧 耷拉下来了， 并不是从 盒子里面接出来的 -
引用:
原帖由 mmmeideng 于 2012-02-06 13:29 发表在 34 楼
20A的熔丝稍嫌大了点，我的意思是外加的电器耗电不高，选小的熔丝相对安全些。你另加了保险，从哪引就无所谓了。我的做法是自己做了一块12V-5V的电源板，一路不受控5V供GPS模块，一路受控5V供GPS导航仪和其他电器。不受控的5V负载电流小，加500mA保险。受控5V额定输出3A，可以给GPS导航、记录仪或其他电器供电，输入用了个1.5A的保险。整个电路设计时充分考虑安全性，元件排布稀疏利于散热，整个电路装入一个密封铁盒，内衬阻燃绝缘层，两个稳压芯片的散热余量4-5倍于正常散热面积。整个电源模块置于手套箱下面，通风良好，输出总电流1.2A时长时间工作…
你这个方法很好。5V 和12V分开了。而且做成了电源模块。各自都用了保险丝，是上上之选！！！可惜我没那些材料。就只能自己引了根 正极总线。20A的。打算到手套箱装个1拖3的插座。
-
引用:
原帖由 追逸风尘 于 2012-02-06 12:21 发表在 30 楼
我也想像你这样从保险盒里引出12V的线出来！你贴子的照片我有一个地方没看明白！就是图片中画黑圈的地方多出来两跟线呢？中央保险盒我还没去拆过所以不懂怎么接线！

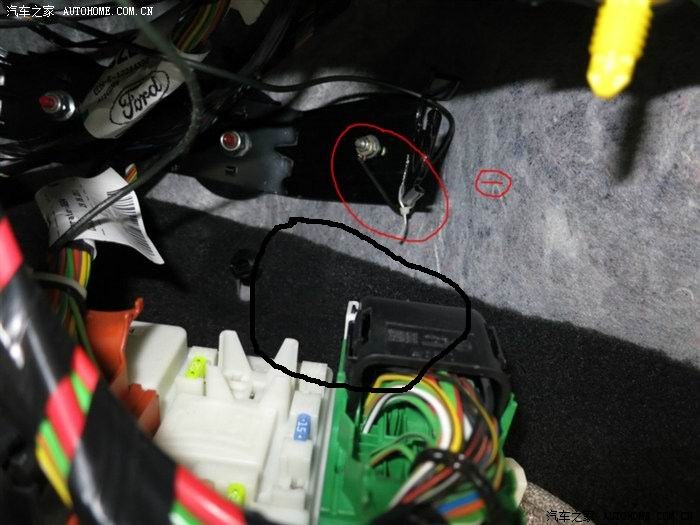

你错啦，这个不是从这个盒子那里接出来的，正极 是 图上 画 + 号的地方接，负极是 图上 画 - 号的地方接正极是 保险丝 拔下来， 缠上你要接的 正极接线，插进去就行了，
负极麻烦些，就 找块车身的 铁片， 接上就行了，我是 在 铁片上得孔里，装了颗螺丝，接上线 当负极的。
-
引用:
原帖由 fdding 于 2012-02-06 12:48 发表在 32 楼
你错啦，这个不是从这个盒子那里接出来的，正极 是 图上 画 + 号的地方接，负极是 图上 画 - 号的地方接正极是 保险丝 拔下来， 缠上你要接的 正极接线，插进去就行了， 负极麻烦些，就 找块车身的 铁片， 接上就行了，我是 在 铁片上得孔里，装了颗螺丝，接上线 当负极的。
这样就明白了！
受教了！再咨询下：如果也是像你这样引那个20A的出来，我是外面接一个一拖三！是直接把一拖三的 插点烟器那头一剪！然后相应的跟引出来的线正负极相联 这个一拖三的就可以用了吗？也就是实现了钥匙到II档通电！关掉断电吗？一拖三跟引出来的线之间还要加道保险？
-
引用:
原帖由 追逸风尘 于 2012-02-06 14:16 发表在 36 楼
这样就明白了！受教了！再咨询下：如果也是像你这样引那个20A的出来，我是外面接一个一拖三！是直接把一拖三的 插点烟器那头一剪！然后相应的跟引出来的线正负极相联 这个一拖三的就可以用了吗？也就是实现了钥匙到II档通电！关掉断电吗？一拖三跟引出来的线之间还要加道保险？…
是滴。。。 -
引用:
原帖由 fdding 于 2012-02-06 14:24 发表在 38 楼
是滴。。。
一拖三跟线之间不加保险可否？一般一拖三这种转换器里都自带保险的吧！直接两头一缠 胶带一绑完事！
这个高级啊！
这样就明白了！
受教了！再咨询下：如果也是像你这样引那个20A的出来，我是外面接一个一拖三！是直接把一拖三的 插点烟器那头一剪！然后相应的跟引出来的线正负极相联 这个一拖三的就可以用了吗？也就是实现了钥匙到II档通电！关掉断电吗？一拖三跟引出来的线之间还要加道保险？
