【DIY第四篇】—— 顶灯取电安装行车记录仪



    只要车辆顶灯的逻辑设计合理,那么顶灯是个很不错的取电位置,容易走线、容易安装。
    怎么判断顶灯逻辑是否合理?很简单顶灯开关放到常亮位置,锁车后观察顶灯是否在定的时间内熄灭。如果会熄灭,那么说明车辆会保护电瓶,自动断开顶灯电源。这样从顶灯取电就不会担心12V电瓶亏电

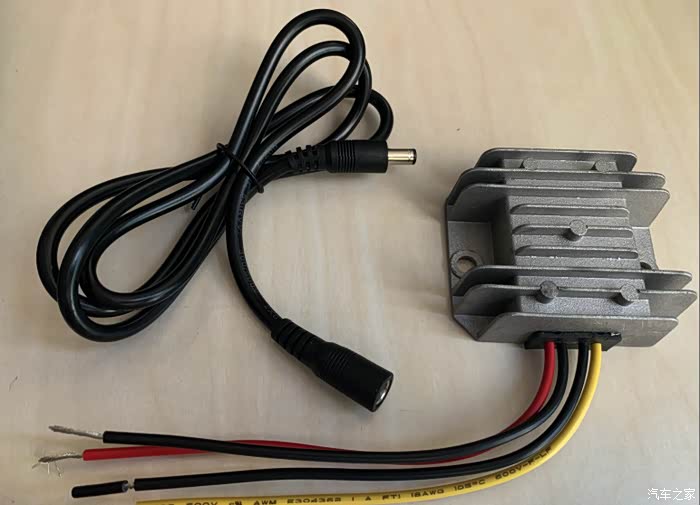

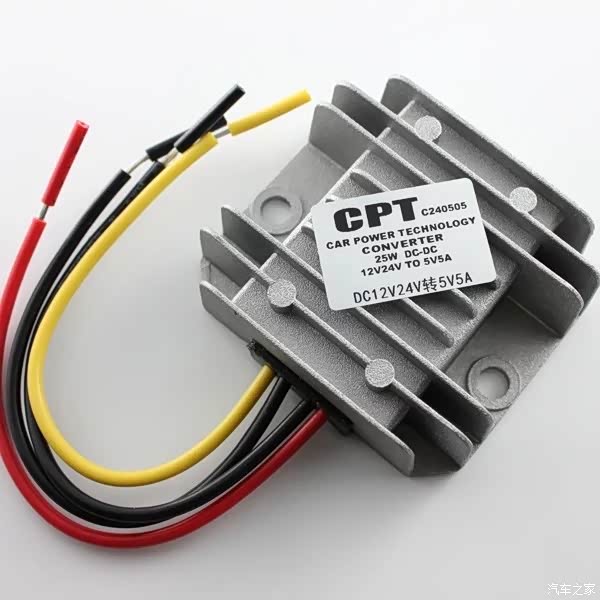

DC/DC转换模块,负责把汽车的12V电压转到行车记录仪的5V电压

保持扩展性,我用DC电源插座,这样将来拉线去后方记录仪或者手机充电线可以直接取电

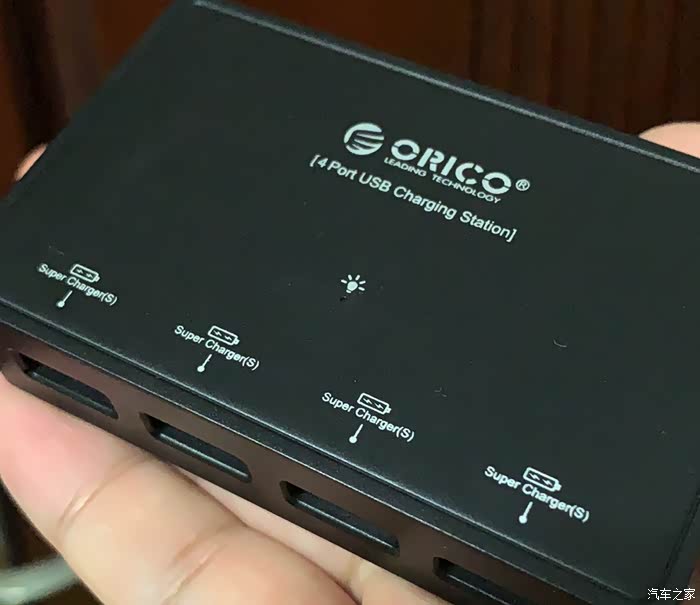

不喜欢麻烦的可以找这样的USB电源,我比较相信工业用模块,之前的部车也是用同样的DC/DC模块,到现在快6年切正常。

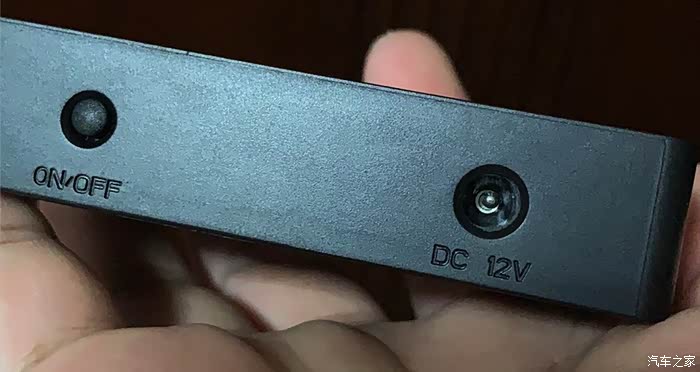

也是12V输入

最后截焊上Micro USB的插头,给行车记录仪供电,要缠好阻燃隔音胶布

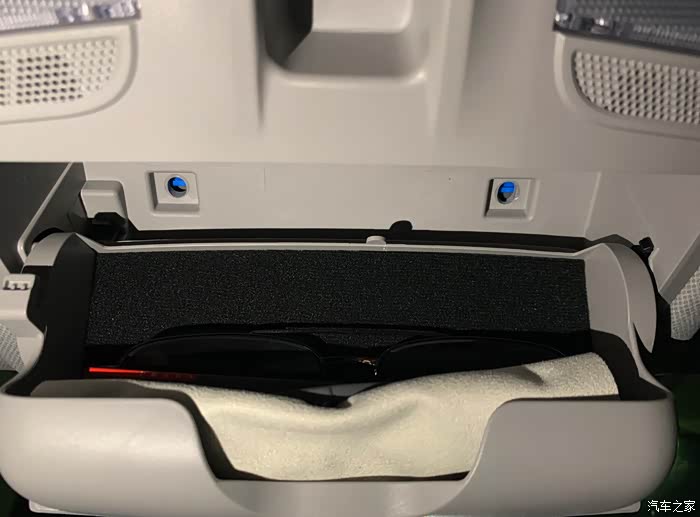

来就是拆顶灯。把眼镜盒打开,会看到两个螺丝,拧来以后整个顶灯模块就可以拆

顶灯拆

取电的位置,因为多些负载,最好把顶灯的保险丝换成10A的(原来的是7.5A)。

焊接工作全部完成

两个记录仪,个海康威视F6 Pro,另个PAPAGO!的N291。顶灯取电的先装在F6 Pro上,边上临时装N291,对比几天,哪个质量好就选哪个。

安装截护罩的样子

完全按装好,藏好线的样子

侧面看的样子,F6 Pro颜值还是好

经过近周的比对,还是N291的效果略出色点。于是把F6 Pro放到后方,做后向记录仪。

前方看完工后的样子

驾驶员侧看过去,留意行车记录仪左边玻璃上有中控台去甲醛瓶子的影子。

左前方看的样子,是不是都看不到镜头?因为镜头上贴膜,镜头上贴层偏振膜,可以有效去除风挡玻璃的反光。

这张上行车记录仪截取的画面,影子完全没有,就是行车记录仪上贴的偏振膜起作用。

最后把这个灯泡换成LED的,顶灯不再是黄黄的,完美。
