2015-04-15 00:38:22 IP
渝渝渝渝 2015/04/14 22:27:50 发表在 22楼
摄像头我知道。怎么实行不破车门、不穿线，遥控显示呢

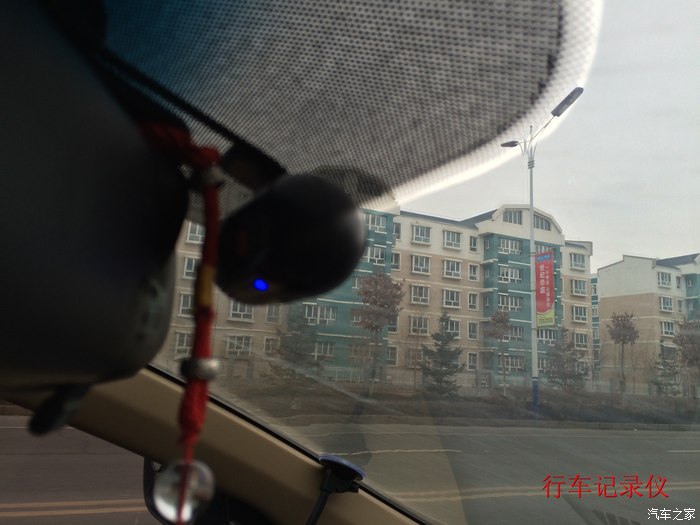

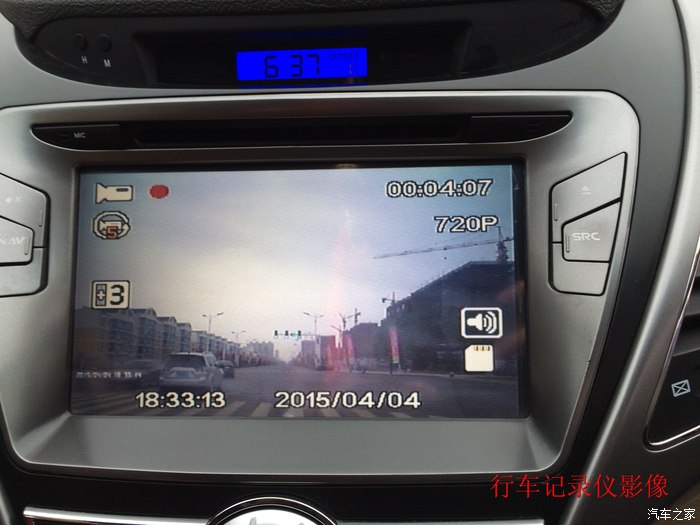

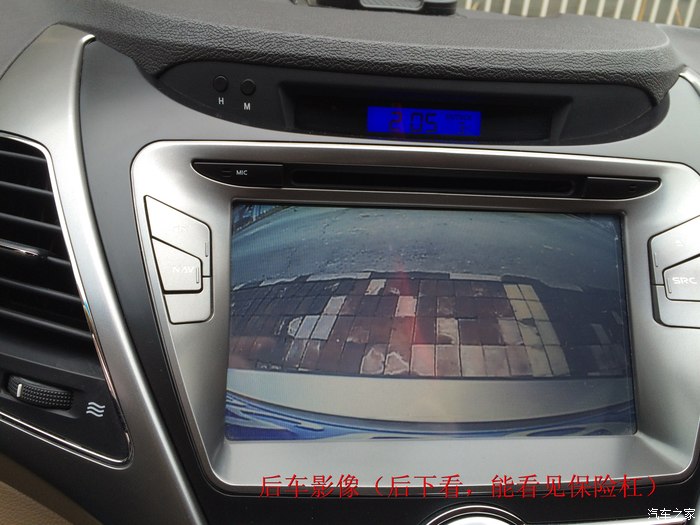

看我的论坛了吗？我在前车装了个摄像头，在后车装了两个摄像头，在两个倒车镜下各装一个摄像头，在后视镜装一个无屏记录仪，共用导航屏幕，使用遥控器切换每个视频信号单独进入导航屏，实现的，安装时只有我一人，没拍详细过程照片。原理不复杂，但要有电学理论基础，如果你有基础，我给你张原理图，你看明白后，才能行，因为我这个遥控器电路不是把摄像头，记录仪，遥控器买回来简单的连接，还要把遥控器接受器电路进行一些改动。
回复0

举报
2015-04-15 01:06:08 IP

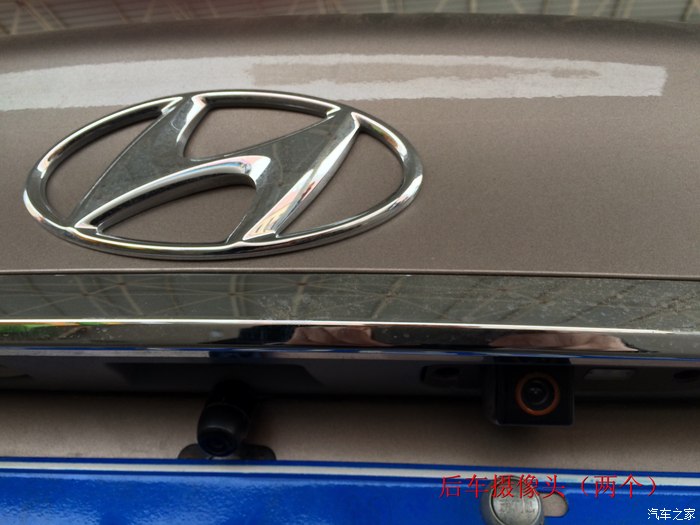

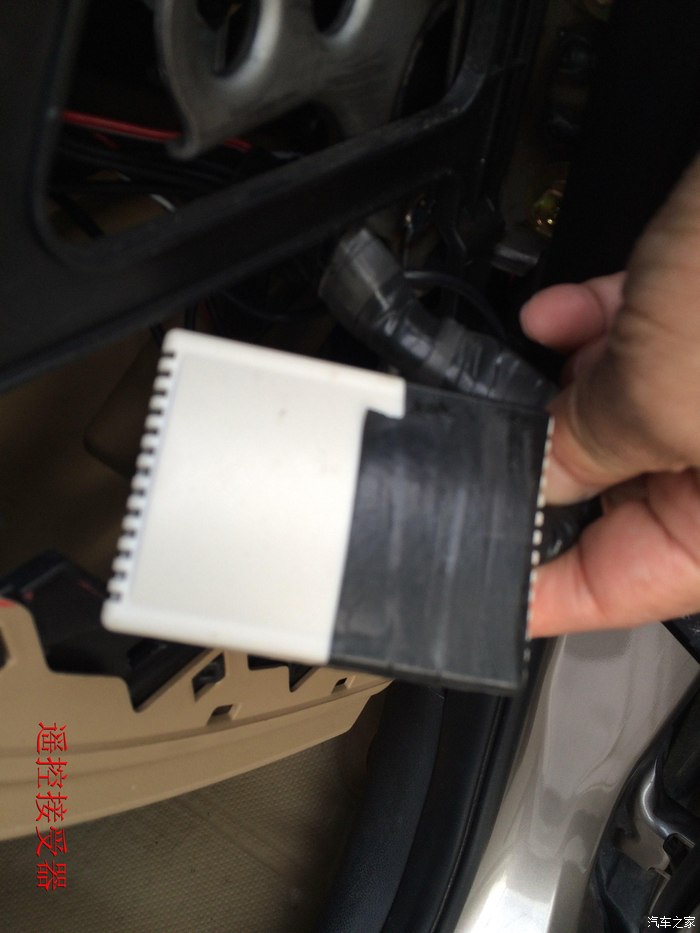

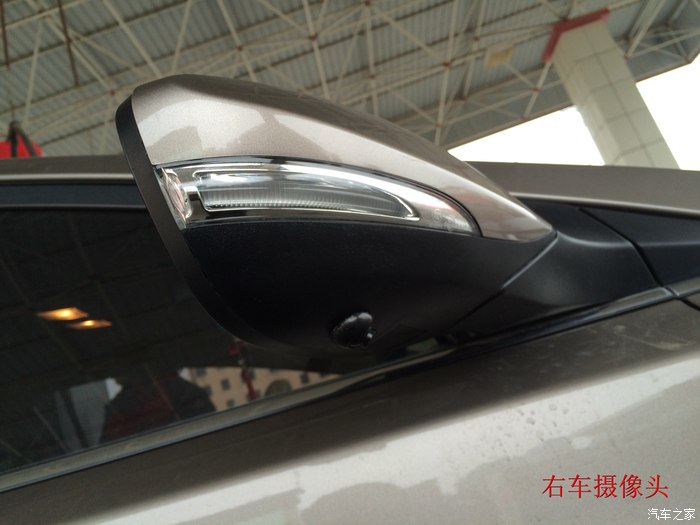

后车摄像头线是从后备厢下面挡板下，后座下穿过的，前车和侧车摄像头线是从前门合页附近有胶皮堵的预留空穿如的，最麻烦的是侧车头，要先把倒车镜拆下，把镜片后面的后盖拆了，在倒车镜下面打孔，装摄像头，倒车镜下面还有一个椭圆型小块，用小刀撬下，这样线就能从倒车镜原来线路穿进，不用拆车门里面塑料面板，有些人也拆了，我觉得麻烦，顺着面板边缘向下，用指甲将线划入就离合页附近预留孔近了，直接穿进来，另外副驾中控台右面板用小刀也可打开，遥控器接收器就放哪里面，导航视频线，电源线也能从这里走。
回复0

举报
2015-04-15 01:14:42 IP
我还打算用遥控器改装定速巡航，花400元买个现成方向盘面板，更换后也行，但我想用自己办法，我只是不知到方向盘面板电路情况，你装定速了吗？我在翼博车论坛里看见有人改，厉害呀，但不是遥控的，我想实现遥控器控制！
[本回复最后由 rgd123 于2015-04-15 01:15:42 编辑]

回复0

举报
2015-04-15 01:39:03 IP
rgd123 2015/04/15 01:14:42 发表在 25楼
我还打算用遥控器改装定速巡航，花400元买个现成方向盘面板，更换后也行，但我想用自己办法，我只是不知到方向盘面板电路情况，你装定速了吗？我在翼博车论坛里看见有人改，厉害呀，但不是遥控的，我想实现遥控器控制！
我一直有定速。哦你的方案还是要走线，只是暗线。我以为没线直接实行遥控
回复0

举报
2015-04-14 22:27:50 IP
rgd123 2015/04/14 19:26:43 发表在 21楼
http://item.taobao.com/item.htm?spm=a230r.1.14.49.14NKyJ&id=16867234800&ns=1&abbucket=11#detail 摄像头的渝渝渝渝 [18楼]：你把私信打开发不过来私信求淘宝链接回复我的回帖“看我的首例遥控实现全车影像”（已回复）回复4月13日 14:30
摄像头我知道。怎么实行不破车门、不穿线，遥控显示呢
回复0

举报
2015-04-30 15:49:47 IP
我也装了侧视摄像，走线和版主差不多，主机藏在仪表上面的遮光盖中。
回复0

举报
2015-05-03 17:16:17 IP
很好！动手能力强。
回复0

举报
2015-05-16 10:10:11 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...
能和右转向灯连接上吗？那样一打右转向，视频就开启，不是更方便？
回复0

举报
2015-05-16 10:43:21 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...

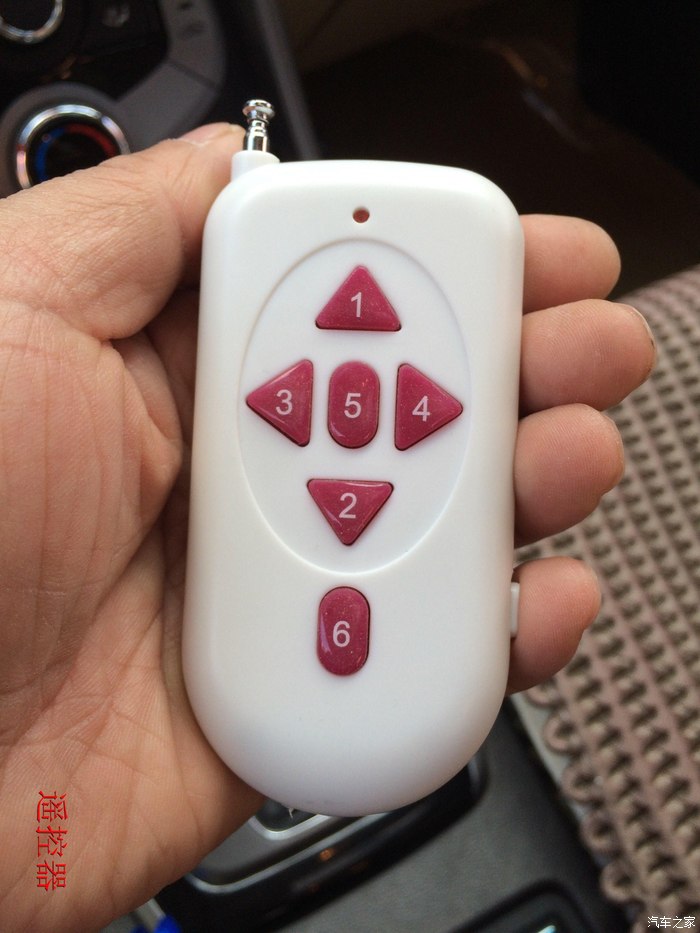

控制器多少钱？我用遥控器控制切换，遥控器50元，装了5个摄像头1个记录仪，遥控器是无线的。
回复0

举报
2015-07-15 22:54:40 IP
好样儿的
回复0

举报
2015-04-14 19:26:43 IP
渝渝渝渝 2015-4-13 14:30:45 发表在 18楼

你把私信打开发不过来私信求淘宝链接

http://item.taobao.com/item.htm?spm=a230r.1.14.49.14NKyJ&id=16867234800&ns=1&abbucket=11#detail
摄像头的

渝渝渝渝 [18楼]：你把私信打开发不过来私信求淘宝链接
回复我的回帖“看我的首例遥控实现全车影像”
（已回复）回复4月13日 14:30
[本回复最后由 rgd123 于2015-04-14 19:30:48 编辑]

回复0

举报
2015-04-23 19:07:40 IP
佩服，如果导航支持画中画倒车与侧视同步就爽了！
回复0

举报
2015-07-11 14:32:53 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...
怎样？没用控制器，用遥控器，可以拿在手上，还便宜
[本回复最后由 rgd123 于2015-07-11 14:44:28 编辑]

回复0

举报
2015-07-11 14:48:23 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...

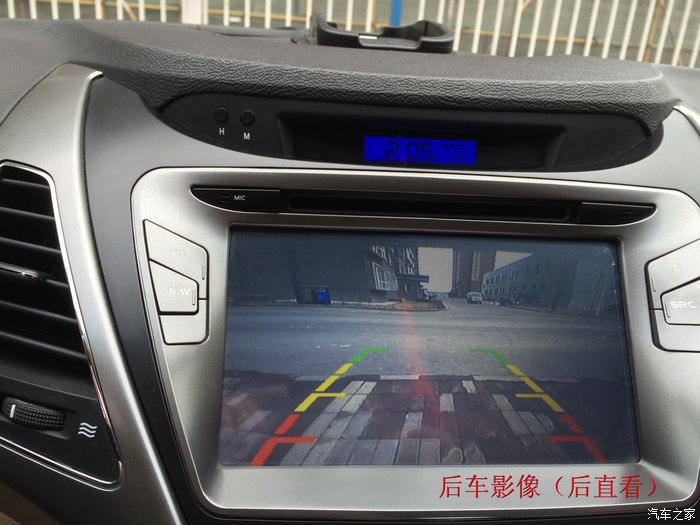

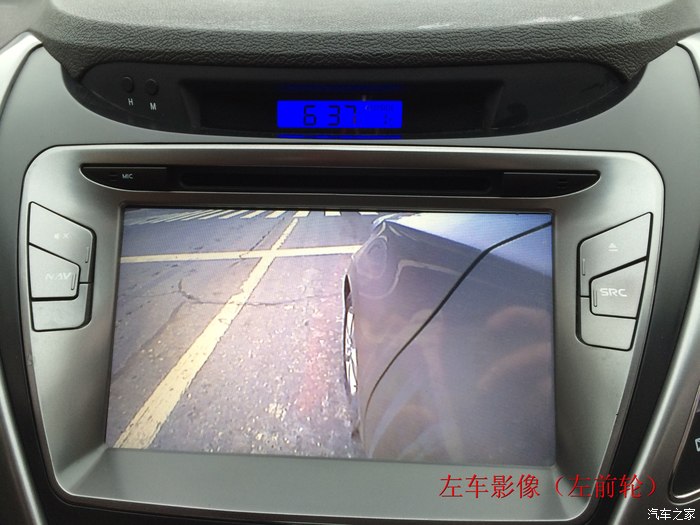

没过程，只有效果图
[本回复最后由 rgd123 于2015-07-11 14:53:11 编辑]

回复0

举报
2015-07-11 10:09:44 IP
回复0

举报
2015-07-11 11:00:20 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...

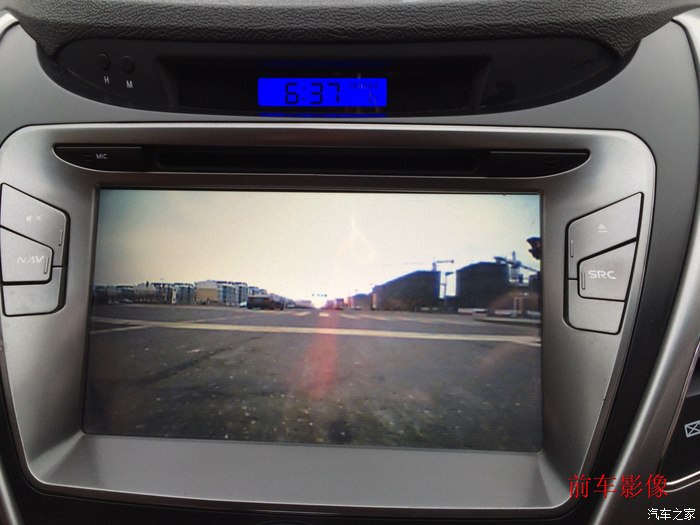

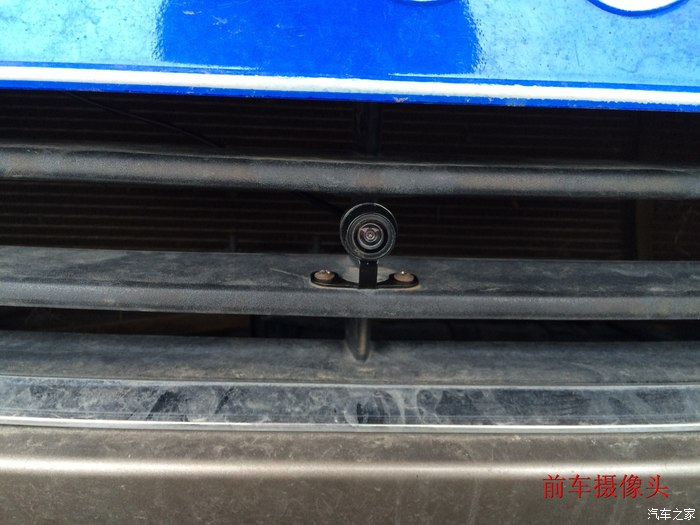

前车头
回复0

举报
2015-07-11 11:03:03 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...
前车头
回复0

举报
2015-07-11 11:04:59 IP
铁甲龙骑士 2015/02/19 23:13:35 发表在主楼
右盲区（侧视）摄像头虽说不是经常用到，但到了必要的时候还是可以帮上忙，朗动开了一年多经常自己动手折腾但都是不需要花多少时间的改装，因为平时工作比较忙，不能花太多时间在汽车改装上，所以安装右盲目摄像头的时间就选在了大年三十上午，不会有工作上的事情来打扰了，呵呵，下午嘛，还是要陪家人和孩子的。如果时间充裕，安装摄像头完全都可以自己动手，其实非常简单的，希望我的安装过程会对大家有所帮助。----------------------------------------------------...
看看我的
[本回复最后由 rgd123 于2015-07-11 14:27:24 编辑]

回复0

举报
2015-11-05 13:57:55 IP
我想请问，反光镜镜片如何暴力拆啊？
回复0

举报
2015-11-02 16:59:50 IP
回复0

举报
