拆解的板子上没有看出主处理器内容，如果处理器是日本的则可能是日本先锋。如果是台湾的芯片则国产概率高，面板屏蔽盒的内容没有打开拍照。看板子风格是先锋，19款软件就不像是日本的风格，Bug也比较多，我还给售后提了好几个Bug，他们各种糖塞根本没有能力解决。
回复0

举报
2020-10-12 12:35:06 IP
广州车友xfly 2020/10/10 19:42:20 发表在 55楼
现在芯片集成度很高，各芯片都通过I2C进行通信，各项功能都靠软件来实现
是的。I2C总线控制既方便又简约还能节省成本。就是丰田在这个触摸版的车机简配了TX协议真的太不厚道。毕竟这个车并不便宜。不足1元的成本都要抠。也许是担心配备了TX协议之后，旗舰版JBL车机无人问津了吧
回复0

举报
2020-10-12 16:14:46 IP
静音信号在I2C总线，需要解出来，静音解码板淘宝有售。另外,75610芯片是支持信号输出模式的，会降低增益，保持在很低的失真度输出给功放，推喇叭是26db，信号输出是16db，还是平衡信号，研究下怎么激活输出模式更好，不用加那个什么低电平板了。这个车机和亚洲龙是一模一样的
回复0

举报
2020-10-12 16:12:43 IP
vase2018 2020/10/12 12:35:06 发表在 58楼
是的。I2C总线控制既方便又简约还能节省成本。就是丰田在这个触摸版的车机简配了TX协议真的太不厚道。毕竟这个车并不便宜。不足1元的成本都要抠。也许是担心配备了TX协议之后，旗舰版JBL车机无人问津了吧
的确是这样的，通胀这么多，人工成本也上升了这么多，但是车子的价格跟10年前差不多。如果不是技术，生产力提升，成本控制不敢想象是什么价格，汽车工业真不是什么暴利行业。
回复0

举报
2020-10-09 23:29:30 IP
广州车友xfly 2020/10/09 13:48:25 发表在 43楼
拆解的板子上没有看出主处理器内容，如果处理器是日本的则可能是日本先锋。如果是台湾的芯片则国产概率高，面板屏蔽盒的内容没有打开拍照。看板子风格是先锋，19款软件就不像是日本的风格，Bug也比较多，我还给售后提了好几个Bug，他们各种糖塞根本没有能力解决。
主处理器是R32C。这个二楼已经指出了。这个处理器是瑞萨电子的产品。瑞萨电子是日本NEC和瑞萨科技合并成立的。而瑞萨科技又是由日立半导体和三菱半导体合资成立的。这些公司都是日本公司。所以丰田在支持“国货”这点做得很到位的。
回复0

举报
2020-10-10 09:26:43 IP
vase2018 2020/10/09 23:29:30 发表在 44楼
主处理器是R32C。这个二楼已经指出了。这个处理器是瑞萨电子的产品。瑞萨电子是日本NEC和瑞萨科技合并成立的。而瑞萨科技又是由日立半导体和三菱半导体合资成立的。这些公司都是日本公司。所以丰田在支持“国货”这点做得很到位的。
这个芯片不是驱动显示屏的芯片，没有看见内存，估R32C估计只是处理音频和接口协议的，界面和地图至少需要比较强大的处理器。
回复0

举报
2020-10-10 13:36:02 IP
怎么没有涂胶？万一泡水了就全废了
回复0

举报
2020-10-10 15:17:38 IP
您好，请问电路板的边缘不小心弄碎了，但是还能继续使用，以后会有什么隐患吗
回复0

举报
2020-10-10 15:54:58 IP
January7 2020/10/10 15:17:38 发表在 53楼
您好，请问电路板的边缘不小心弄碎了，但是还能继续使用，以后会有什么隐患吗
用起来没异常就照用。没什么隐患。即使短路了，也会烧掉保险丝而已
回复0

举报
2020-10-10 11:37:22 IP
那就非常奇怪了，R5F64178DFB这只是一个32位RISC芯片，主频64M，也没有液晶驱动接口，不可能处理导航；
回复0

举报
2020-10-10 11:04:00 IP
广州车友xfly 2020/10/10 09:26:43 发表在 45楼
这个芯片不是驱动显示屏的芯片，没有看见内存，估R32C估计只是处理音频和接口协议的，界面和地图至少需要比较强大的处理器。

你是说这个屏蔽罩下方？这个下方没什么芯片。它就是个天线处理盒子。估计是GPS和收音机用的。
回复0

举报
2020-10-10 12:09:18 IP
广州车友xfly 2020/10/10 11:37:22 发表在 47楼
那就非常奇怪了，R5F64178DFB这只是一个32位RISC芯片，主频64M，也没有液晶驱动接口，不可能处理导航；

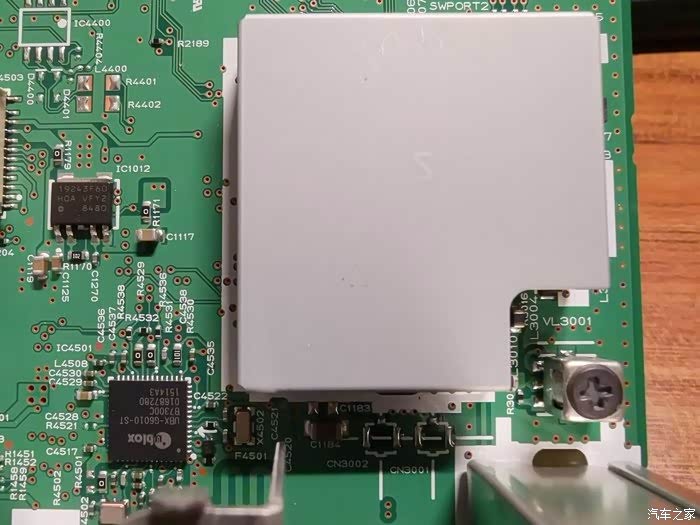

面板上的屏蔽罩里面不会是收音和GPS电路，这些在底板上，UBX-G6010这个是GPS接收，7741是音频DSP, 要搞音频应该围绕7741的电路来处理。面板上有一个MMPF0100电源芯片，这个是i.MX 6配套的芯片，楼主没有拆开全部面板，有可能在这个板子的背面。
回复0

举报
2020-10-10 14:06:35 IP
这个不是汽车核心部件，如果是核心安全部件就会密封，刷防潮漆；
回复0

举报
2020-10-10 15:09:02 IP
a74eecycbqa 2020/10/10 13:36:02 发表在 49楼
怎么没有涂胶？万一泡水了就全废了
泡水就报废了。报废了又可以卖新的。涂胶会增加成本，国家法规没有限制必须涂胶，怎么会自己良心发现涂胶呢。自寻烦恼的事没有车厂会干的
回复0

举报
2020-10-10 15:10:58 IP
广州车友xfly 2020/10/10 11:37:22 发表在 47楼
那就非常奇怪了，R5F64178DFB这只是一个32位RISC芯片，主频64M，也没有液晶驱动接口，不可能处理导航；
这么专业的方面，我就不懂咯。我只知道这个车机什么都好，流畅稳定。操作方便。就是缺了TX功放协议，缺了MUTE控制，令我很不爽快
回复0

举报
2020-10-10 19:42:20 IP
vase2018 2020/10/10 15:10:58 发表在 52楼
这么专业的方面，我就不懂咯。我只知道这个车机什么都好，流畅稳定。操作方便。就是缺了TX功放协议，缺了MUTE控制，令我很不爽快
现在芯片集成度很高，各芯片都通过I2C进行通信，各项功能都靠软件来实现
回复0

举报
2020-10-10 22:20:41 IP
你帖子全看完了、论坛出大神、抱歉了
回复0

举报
2020-10-11 17:26:32 IP
专业手机维修 2020/10/10 22:20:41 发表在 56楼
你帖子全看完了、论坛出大神、抱歉了
多谢
回复0

举报
