2019-08-08 11:08:32 IP
我也有一台、可惜我不会改AUX输入、有谁能帮帮我就好了。
回复0

举报
2019-11-27 09:53:00 IP
旋风i88 2015/12/29 14:15:44 发表在 19楼
你的CD跟我CD电路板PCB排版有点不一样，但连接线差不多！只要找到TDA7705音频输出与TDA7303音频输入就可以下手了！接线图片我已更新
兄弟我的和你的一模一样，但不知道怎么接
回复0

举报
2019-11-27 09:53:57 IP
旋风i88 2015/12/29 14:15:44 发表在 19楼
你的CD跟我CD电路板PCB排版有点不一样，但连接线差不多！只要找到TDA7705音频输出与TDA7303音频输入就可以下手了！接线图片我已更新

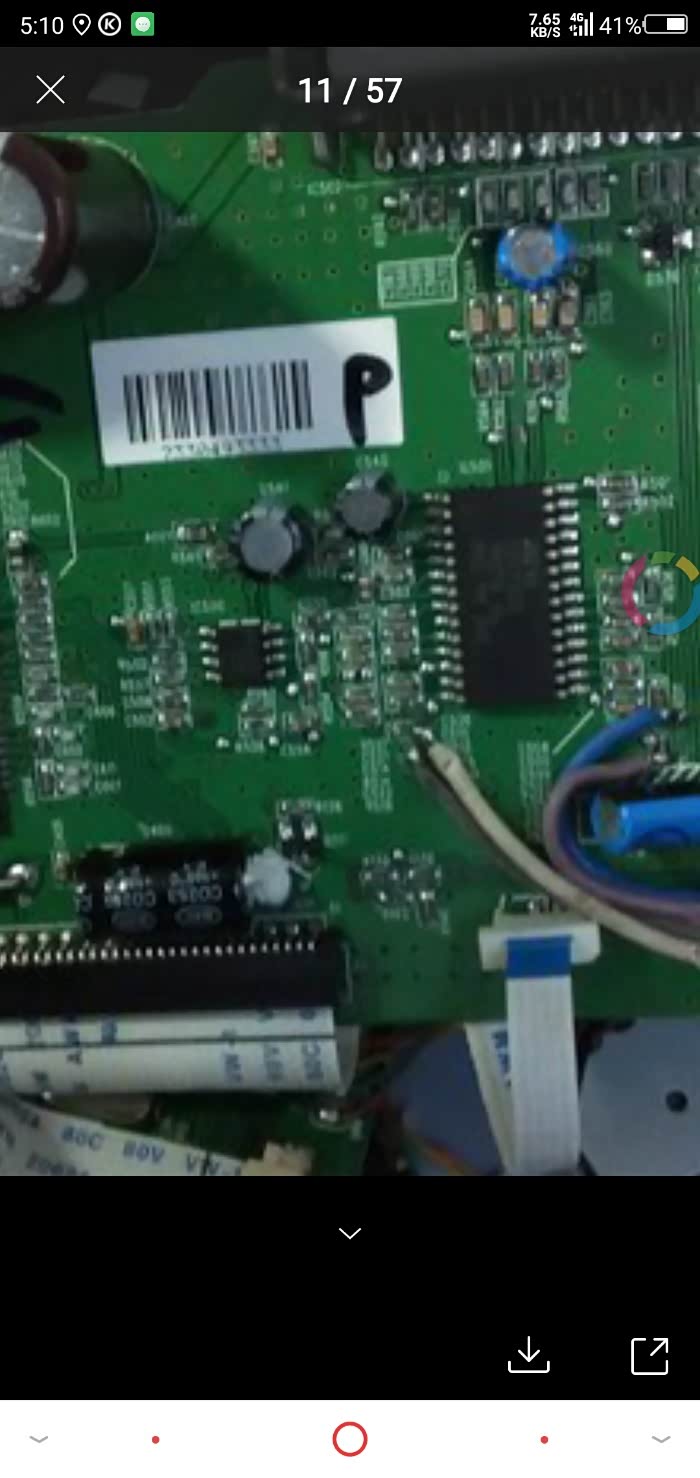

我的板和你的一样，怎么接呢
回复0

举报
2020-01-16 17:12:37 IP

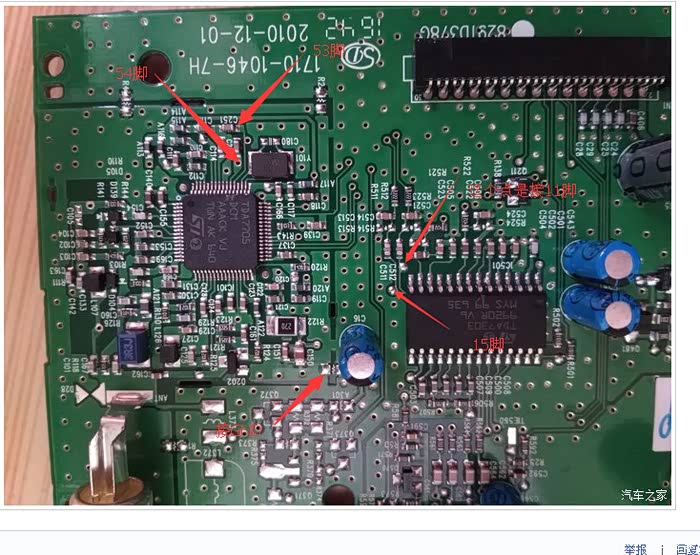

私发一下高清图，53和54，11，15脚分别在哪？看不清楚，54是C54脚吗？15是C15，11是R511？？？
回复0

举报
2020-02-04 18:20:42 IP
TAD7418 能改AUX不
回复0

举报
2020-02-09 17:58:21 IP
看你们拍的图片蛮清晰的动手帮你们一把吧！
回复0

举报
2020-02-09 18:01:59 IP
55脚与56脚是直接连接在GND上面的不方便焊接可以考虑接我打箭头那里！不知道的同学接电解电容负极即可（就是7303前面各个单独蓝色电容负极）
