加装脚窝灯终极方案!!实现大众原厂点亮逻辑!!效果视频已发布



加装脚窝灯终极方案!!实现众原厂点亮逻辑!!


脚窝灯点亮视频效果已
https://v.youku.com/v_show/id_XNDYzMDkyNDcwNA==.html

疫情期间本地几个爱折腾车友都闲手痒,于是又在小车友群里发起轮脚窝灯团购,开始感觉换完帕萨特B5阅读灯和飞利浦灯泡后车内照明已经亮堂,脚窝灯是可有可无东西,结果架不住次次忽悠,又跟,四人便成团,闲鱼四套凌度、新速腾等车型通用原厂脚窝灯和四套专为新捷达车型设计3D打印脚窝灯支架,后来得知脚窝灯支架是隔壁群里车友"福"出图纸,然后找闲鱼沈阳家做3D打印制作,这也为想加装脚窝灯车友带来便利

些资料,凌度 新速腾 脚窝灯原厂点亮逻辑是解锁或开门亮度,关门熄灭,开示宽灯和光灯变为低亮度,以免夜间行车脚下灯光太亮影响驾驶安全。

之前多改过这种脚窝灯车友般是接在灯开关下面示宽灯信号线,晚开示宽灯或光灯,脚窝灯就会常亮,或者接到阅读灯,解锁开车门点亮、关车门锁车熄灭。
那么能不能把二者结合下,实现凌度 新速腾 脚窝灯原厂点亮逻辑?由于新捷达PQ25平台BCM不支持脚窝灯所以通过原厂升级是无法实现,只能后期改造,重新设计控制电路来实现。

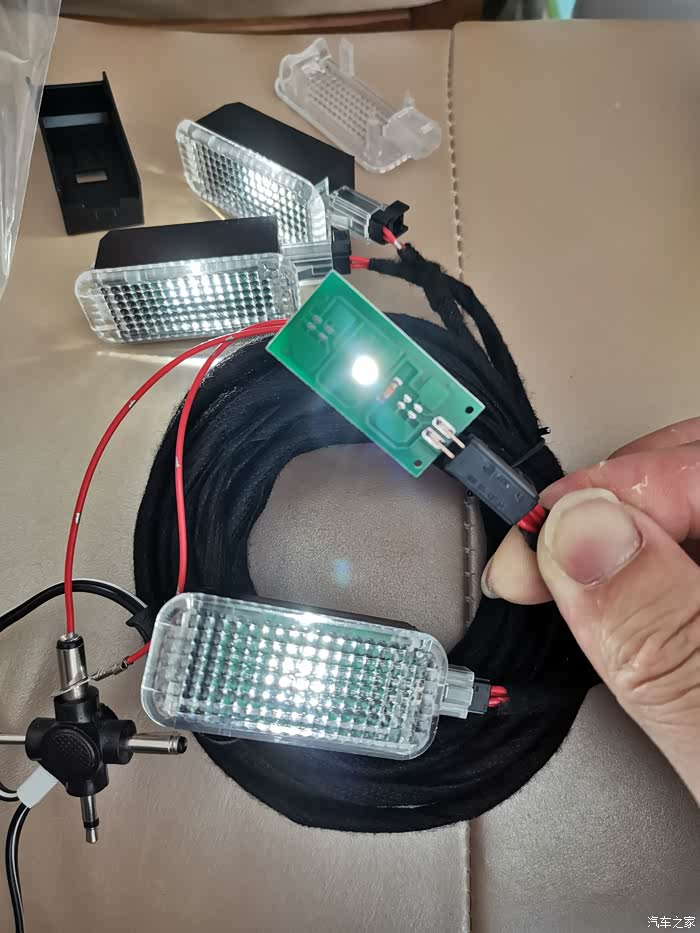

疫情期间物流慢,等周才到,带线束,只有负两根线,简单,通电测试,白天感觉不太亮
拆开灯壳,电路板只有个灯珠,但还有2个预留位置,应该还可以再焊两个

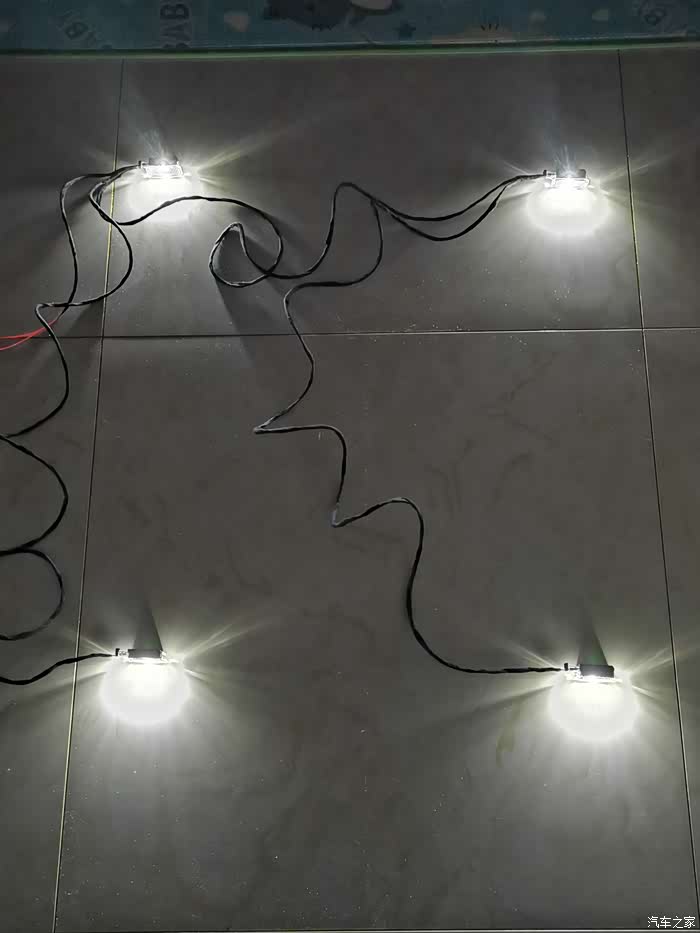

关掉室内所有灯,再通电看效果,感觉个灯珠也挺亮

透过灯壳看到里面绿色电路板有点丑,虽然装好后也看不到,但强迫癌晚期没办法,看闹腾
于是用孩子奶粉罐铝封盖裁剪出铝片,用3M双面胶粘下,应该能起到反光作用

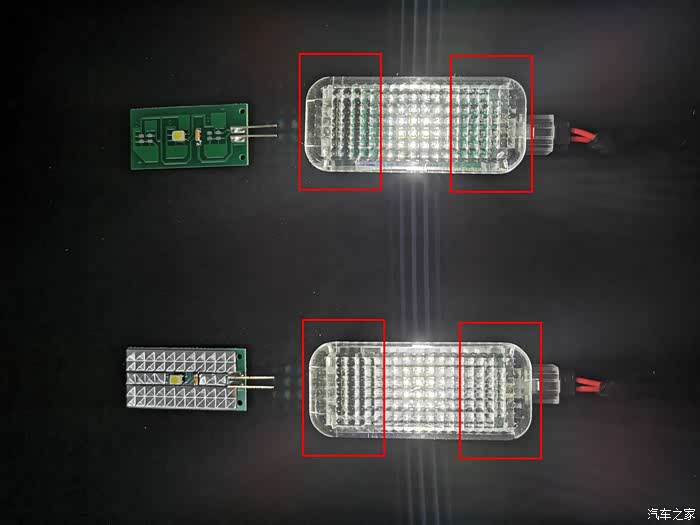

对比下效果感觉还行,视觉

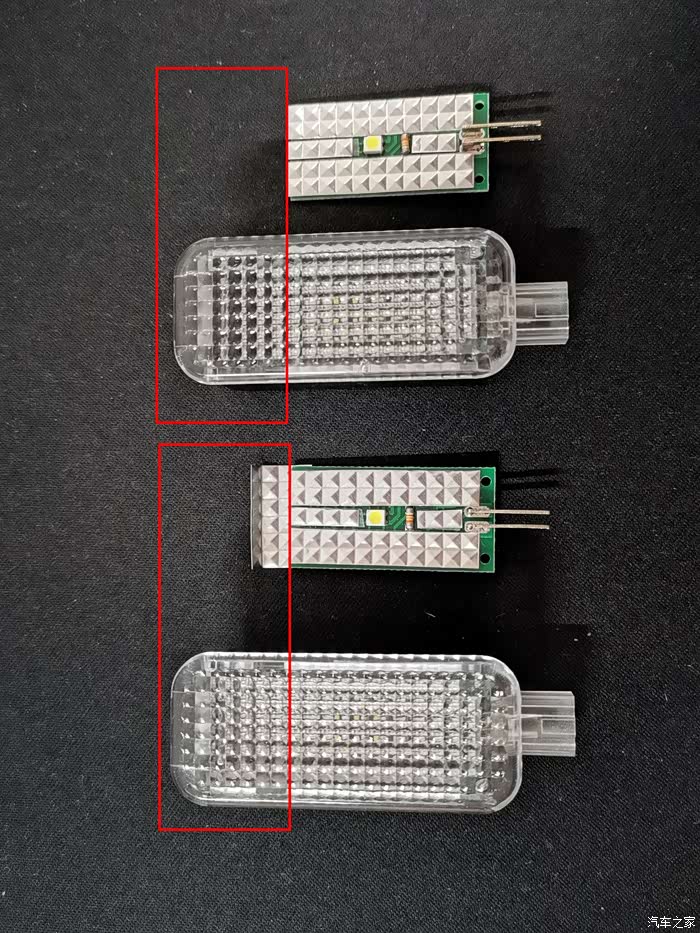

又优化下,把空缺地方也填满

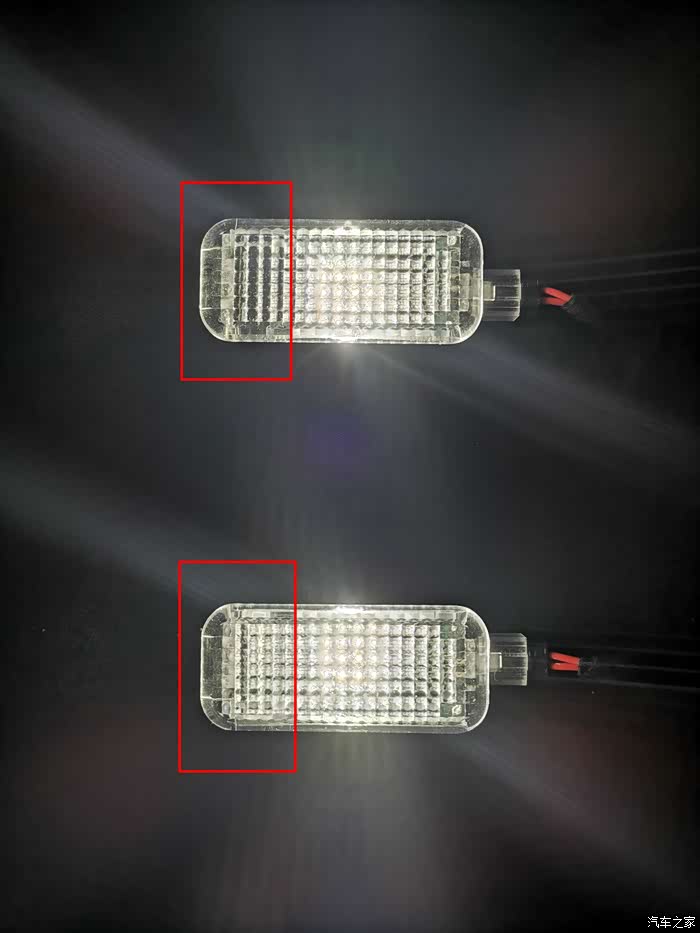

再对比下,又条黑边,视觉效果

如法炮制4个,和没贴铝片效果差不,看

其他配件也陆续邮到,雨刷微调手柄,退针工具,降压模块,阅读灯公母接插件和端子

脚窝灯和3D打印支架来个特写

东西到差不多,最初想通过在示宽灯和阅读灯线路接二极管来实现,但阅读灯是负控,试下方案行不通,跟车友南哥请教下,只能通过加继电器来实现,但普通继电器工作时候声音比较,于是找到款固态继电器,工作时没有声音

又等周,此次改造中必不可固态继电器终于到家

继电器接法南哥是内行,热心来找我帮我设计电路,直接在南哥开始接电测试,不会,就OK,测试成功,在阅读灯和示宽灯取电,在接出示宽灯线路降压模块,电压调至4V,可以实现开门亮,开示宽底亮

回到家重新整理下电路,废物利用找个牙线盒,准备做个控制盒,把固态继电器和降压模块装进去,在示宽灯线路电容,使脚窝灯亮度减暗时候有个缓冲过程,但手头电容有点小,这个过程比较短暂,后期还要找电容

先做根阅读灯无损取电线缠好绒布胶带

再按之前连接好电路,把降压模块和固态继电器安排到牙线盒里,精简下线路,电容换,接入控制盒线束使用接线端子对插,方便后期安装检查

阅读灯取电线束和控制盒完工

然后做根从控制盒对插线,用来接脚窝灯正极和示宽灯正极,绒布胶带缠好

用铁丝从侧A柱走线,接到阅读灯后面控制盒

在保险盒最外侧最边5A保险丝接示宽灯正极线,脚窝灯负极拧在保险盒侧螺丝搭铁

把脚窝灯正极线和示宽灯正极线接好端子,和控制盒出来线对插

将控制盒接入

控制盒安排到这个位置刚刚好,感觉这个空间就是为控制盒预留,哈哈

主驾脚窝灯安装位置,稍微有点倾斜,不过影响不

副驾脚窝灯安装位置

后排脚窝灯安装在主副驾座椅下面,有这个支架,安装固定非常方便,光照角度也完美
脚窝灯走线忘拍照,其实也不难,有点耐心把多余线束用扎带固定好就行

所有接头对插好,通电测试,开门亮度,开示宽灯低亮度,完美,然而解锁测试时发现仪表背光灯和牌照灯竟然跟脚窝灯同时点亮,解锁后脚窝灯不是亮度是低亮度,突然有点懵,好像哪里不对,控制盒接线有问题?反复检查下感觉接线并没有出错,于是又找到南哥帮忙排查,用万用表测量终于发现问题,是降压模块在示宽灯有回路电压,于是串个二极管,再测试回路电压电流被阻断,但脚窝灯不能亮度点亮,模块显示电压也直在5V,因为这个降压模块不能逆流,可能是之前开示宽灯时开门关门测试逆流次数太多,降压模块元件被击穿,无法调压,真是波未平波又起,第二天又去电子城买降压模块,电子城师傅说之前那个数码管显示降压模块有点复杂,越复杂越容易出问题,虽然可以直接看到输入和输出电压,但不是稳定,有逆流就容易被烧,于是按他推荐,买个结构比较简单,开封验货,输出电压调整到4.5V,抱试试看态度,又去找南哥聚到起开始测试。

这回终于成功

把简易降压模块重新接入控制盒中,这个和之前数显降压模块对比真太简易,连接线柱都没有,只能用电烙铁把线焊接

顶棚支撑海绵也粘魔术贴,控制盒固定在这里,把阅读灯怼,终于完成

阅读灯,按压控制盒位置,感觉有异响,于是又拆掉,边缘和中间贴些绒布胶带和魔术贴,再装好,异响消失

准备测试效果,看能否达到预期

解锁亮,开示宽灯时开门

开示宽灯时关门底亮

侧开门来

前后排广角来张,开门

后排特写,开门

侧开门来

侧关门来

拍照时把前后阅读灯都关闭,不然阅读灯太亮,脚窝灯效果不明显,哈哈

脚窝灯测试:解锁随阅读灯亮,关门插入钥匙ACC通电缓慢熄灭,车后打开示宽灯低亮度点亮,开门亮度,关门缓慢减暗,关闭示宽灯缓慢熄灭,熄火拔钥匙亮度,下车后关门锁车缓慢熄灭。

系列动作测试下来,确保没有任何问题,仪表背光灯和牌照灯也不会在解锁时候点亮,终于搞定块心病也终于

感谢南哥在电路方面提供技术支持,深夜发帖不易,思路不是清晰,写比较乱,有空后期再细化整理,测试视频稍后发链接,感兴趣车友可以看看,请喜欢朋友请点赞,请有空朋友回复顶贴支持。

加装雨刷微调


今天太晚,刚刷完奶瓶,加装雨刷微调部分,有空整理再发

换雨刷微调手柄论坛里帖子太多,还是不写,哈哈

[ 本帖最后由 Jack_Sun_911 于 2020-04-16 14:01:20 编辑 ]
