乌鸦出品---2017款E5尊贵版更换右前盲区摄像头



乌鸦提示:改装有风险,请各位谨慎手,仅供学习交流,有遗漏欢迎指出,喜勿喷!!!

目录

1乌鸦出品---2015款F3手动豪华版春节提车作业文字:
https://club.autohome.com.cn/bbs/thread-c-407-49723531-1.html
2乌鸦出品---2017款E5尊贵版提车作业及使用感受
https://club.autohome.com.cn/bbs/thread-c-4073-64016324-1.html
3乌鸦出品---2017款E5尊贵版行车记录仪无损后视镜取电
https://club.autohome.com.cn/bbs/thread-c-4073-64156800-1.html
4乌鸦出品---2017款E5尊贵版网站自主选号流程
https://club.autohome.com.cn/bbs/thread-c-4073-64298040-1.html
5乌鸦出品---2017款E5尊贵版加装日行灯带开关
https://club.autohome.com.cn/bbs/thread-c-4073-64355896-1.html
6乌鸦出品---2017款E5尊贵版加装定速巡航
https://club.autohome.com.cn/bbs/thread-c-4073-64498803-1.html
7乌鸦出品---2017款E5尊贵版无损替换原车倒车摄像头
https://club.autohome.com.cn/bbs/thread-c-4073-64583505-1.html
8乌鸦出品---2017款E5尊贵版调整倒车标尺
https://club.autohome.com.cn/bbs/thread-c-4073-64911902-1.html
9乌鸦出品---2017款E5尊贵版加装LED光灯
https://club.autohome.com.cn/bbs/thread-c-4073-65772925-1.html
10乌鸦出品---2017款E5尊贵版更换前门板原厂喇叭
https://club.autohome.com.cn/bbs/thread-c-4073-67364454-1.html
11乌鸦出品---2017款E5尊贵版加装后门板喇叭
https://club.autohome.com.cn/bbs/thread-c-4073-67483184-1.html
12乌鸦出品---2017款E5尊贵版加装功放
https://club.autohome.com.cn/bbs/thread-c-4073-67587568-1.html
13乌鸦出品---2017款E5尊贵版更换LED阅读灯
https://club.autohome.com.cn/bbs/thread-c-4073-70402774-1.html
14乌鸦出品---2017款E5尊贵版更换前盲区摄像头
https://club.autohome.com.cn/bbs/thread/cee67a7887e7742a/79100213-1.html
......未完待续!!!

前言
先跟各位车友说声抱歉,因为乌鸦结婚,前东家允许夫妻在一家公司所以离开了前东家,换了一家AI公司,主做自动驾驶。算是半个互联网公司吧。福利、学习、见识、公司发展、公司规模等等等等都超过前东家。唯一的问题就是太忙了,几乎没有时间再来论坛闲逛,加上这家公司处于北京道口,这方停车一天一百块还老堵车,索性现在也很开车了,大部分时间挤铁和公交车。这次趁着春节过年挤时间给大家更新一个帖子。关于E5的前盲区摄像头,已经想吐槽好久了,白天还好一到晚上,尤其是晚上的停车场、库之类的方通常光线没有大马路上明亮那这个摄像头基本属于鸡肋。拍摄出来的画面鬼一样。虽然停车也很能用到这东西凭感觉基本差,但是必要的时候有这个功能用一也比车看要方便了。忍了好久终于决定换掉它,坐铁的时候也顺便看了一有没有前辈做过这件事情,结果发现居然没找到。索性找了找某宝上有没有卖E5原装前摄像头的,还真找到了一个,看了看外形有点犯嘀咕,这种形状的摄像头好找呀,又想打孔或者外挂,肿么办,量了一原装摄像头直径,豁然发现和很打孔后置摄像头直径度吻合。于是乎有了几乎完美的改造结果。废话说了。正文如

某宝采购打孔摄像头到货,注意尺寸18.5mm打孔。品牌别问,还是那句话某某旗舰店这个价位的都会太差

看看用手机拍摄的晚上前方情况

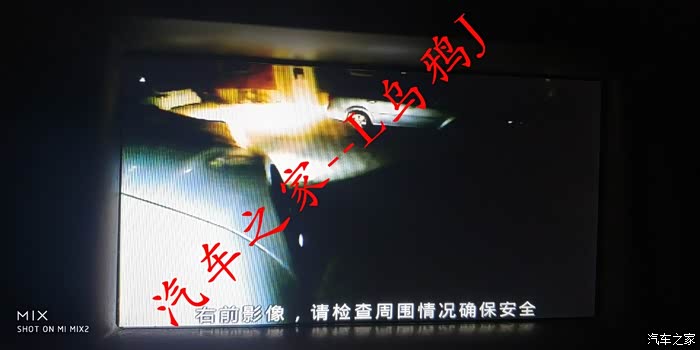

再看看原厂摄像头拍出的效果,暗的方一片漆黑,亮的方曝光过度,看着这个停车的话个保险杠都够用的呀。虽然基本停车没看过这个东西,但是有这功能也别让他浪费呀,偶尔有这东西也是能起到一点作用的。

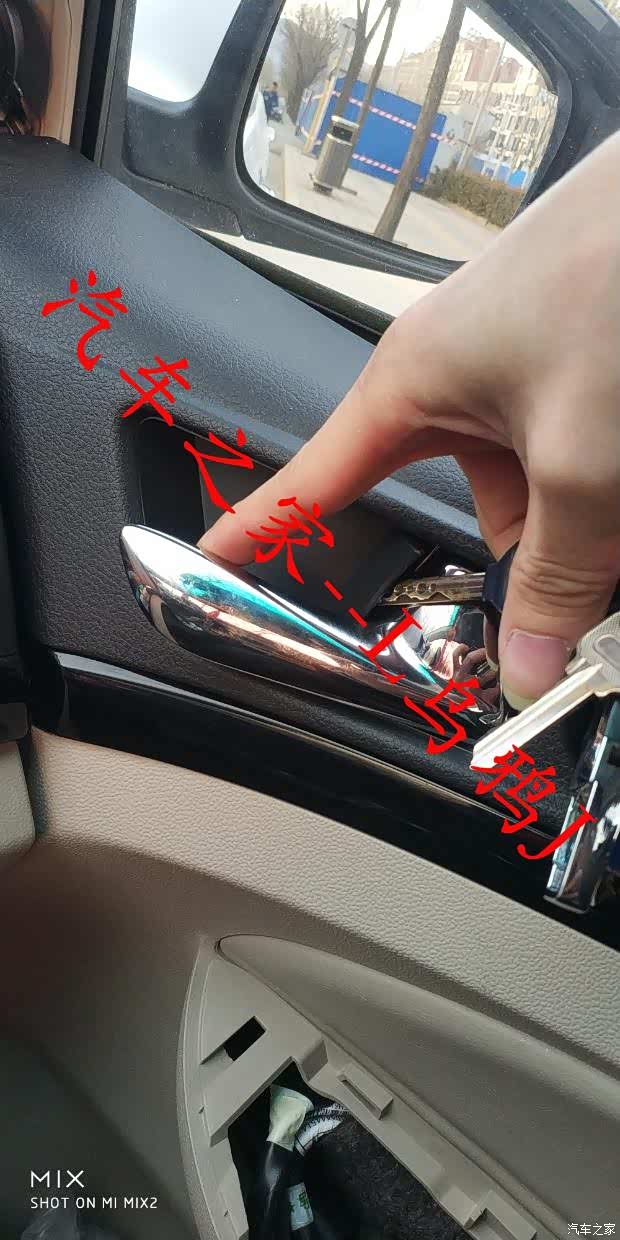

开始干活了,这里介绍一笔带过,详细拆门教程可参考更换音箱喇叭的教程,前门撬开开门拉手里面的挡板,这里乌鸦直接用钥匙了。

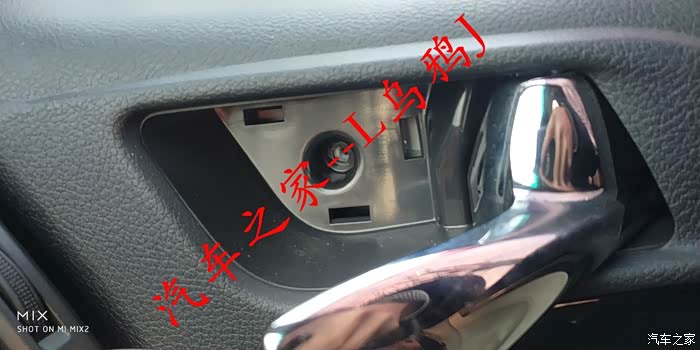

螺丝拆掉

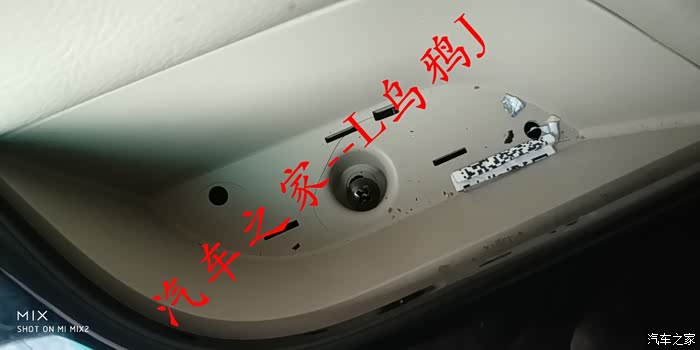

前门关门拉手里面的胶皮垫拿掉,螺丝拧来,忽略这些垃圾碎屑。

稍微用点力气,拿掉这个拉手的黑色装饰盖板

摘掉玻璃升降开关的这个插头

拿掉以后的效果

拿掉前门内衬板,注意力度

拿掉出门开关的拉线

拿掉迎宾灯的插头

在门板上角防潮的塑料布里拔掉后视镜折叠和转向灯的插头

拔掉前摄像头的插头,这个就是今天我们要替换的部分了

借一张乌鸦当时改音响的时候的图,这个是前门,咱们要拧来的是前门,方向相反,位置是一样的,这方乌鸦忘记拍照了,这方有个螺丝,其中一个是独立的,另外两个是固定音喇叭的顺便也固定后视镜,全部拧来后视镜会松动,注意别掉来。这时候去外面就可以把后视镜拿来了,注意有个防水的胶皮圈,是挤上去的,可以扣来。

后视镜拿来的样子。

把镜片翘出来,注意力度和位置,找几个点,要用蛮力,也要用力太,乌鸦掰断了两个爪子,所以详细描述,大家体会就好。

镜片拿来了,注意后面还有两根后视镜加热的线,要拔

这两根线也没有标记正负,也知道分分正负,怕弄错了记好位置,乌鸦吧其中一根绑了个绳。

4个外面的螺丝全部拆掉。印象中这4个螺丝好像区分长,装回去的时候注意别弄错了

个螺丝也要拆掉。

主角终于登场了,这东西就是我们今天要换掉的,拧固定摄像头的两个螺丝。

拆掉原装摄像头后的样子,看到这里乌鸦一阵惊喜,居然是这种结构,本来乌鸦还以为需要将新的摄像头改装一才能固定呢,现在就跟普通打孔摄像头一样了,而且孔都打好了。

用新摄像头的卡扣卡一试试,正合适。简直专属定制呀。

原装的这个摄像头插头剪掉,如果想破的话某宝买个这种插头也是有的,乌鸦曾经见过。只是春节期间好快递已经发货了索性乌鸦就没买。

剪掉插头后把原装摄像头抽出来,这个走线路径大家自己体会吧,很简单。新的摄像头按照老的穿线路径穿进来,由于乌鸦买的新摄像头是宝马插头,很容易穿线。

新的摄像头已经穿线完成并且固定到位。此时可以连接电视之类的调整一角度,因为毕竟这东西都没有标注正反,先别着急装后视镜片,也许一会装到车上还会有幅微调。

将宝马插头转AV线和12V正负极的线略微改造一,将AV插头剪掉,那个圆的插头也剪掉,替换成原装插头里面的杜邦头,需要先将原装插头里的杜邦头拆来,拆卸方法介绍了,看过乌鸦这么帖子,怎么拆插头应该很熟悉了。这里乌鸦依然用了热缩管,边两根是12V正负,红正黑负,边两根是AV信号线和线,黄是信号线,黑是线。

将焊接好的杜邦头插到原装插头里,焊接方式依然略过,如果没有设备没有拿过烙铁的车友可以直接把铜丝拧起来,只是注意别路避免氧化。

此时按照拆卸反光镜的方式安装回去,调整摄像头角度,测试没问题后基本大功告成,注意整理线路的时候别路,尽量避免夏天门被晒得很烫导致线路老化或者和升降玻璃时的机械结构打架。装回去的过程很简单,怎么拆的就怎么装回去。细心就好。

最后上一张对比图,虽然一样但是基本都是伸手指的方。上图为改造完效果,至可以看到前轮,面是改造前效果,轮子部分漆黑一片。

好了 收工
