改造是种乐趣，巧用帝豪后排烟灰盒加装快速充电模块
装饰改装 发表于 04/27/2017 12:30:16 跟家人或者朋友一起开车出门时，经常跟我抱怨帝豪后排都没有个手机充电插口，要是在行车途中后排乘客能够随时方便的给数码设备充电岂不是美哉！！！
本着加装各种设备要求实用加美观的态度，迟迟没有动手，看了帝豪论坛大锐豪猪改造的前排烟灰盒充电模块，甚是喜欢，一直希望论坛里有哪位动手达人能给后排烟灰盒做块板子，实用性会大一些，网上闲来无事跟论坛小叶聊天时，给他看了大锐豪猪做的板子，问问他能不能给后排烟灰盒也做个充电板子，于是在车主群里讨论，很多车主有需求，大家的需求就是动力，想大家之所想，急大家之所急，于是小叶开始设计，打版，测试，组装，终于在苦等半个多月之后，我想要的后排烟灰盒快速充电模块千呼万唤始出来 ！！！
罗里吧嗦一大堆，下面上干货，快充模块
本着加装各种设备要求实用加美观的态度，迟迟没有动手，看了帝豪论坛大锐豪猪改造的前排烟灰盒充电模块，甚是喜欢，一直希望论坛里有哪位动手达人能给后排烟灰盒做块板子，实用性会大一些，网上闲来无事跟论坛小叶聊天时，给他看了大锐豪猪做的板子，问问他能不能给后排烟灰盒也做个充电板子，于是在车主群里讨论，很多车主有需求，大家的需求就是动力，想大家之所想，急大家之所急，于是小叶开始设计，打版，测试，组装，终于在苦等半个多月之后，我想要的后排烟灰盒快速充电模块千呼万唤始出来 ！！！
罗里吧嗦一大堆，下面上干货，快充模块

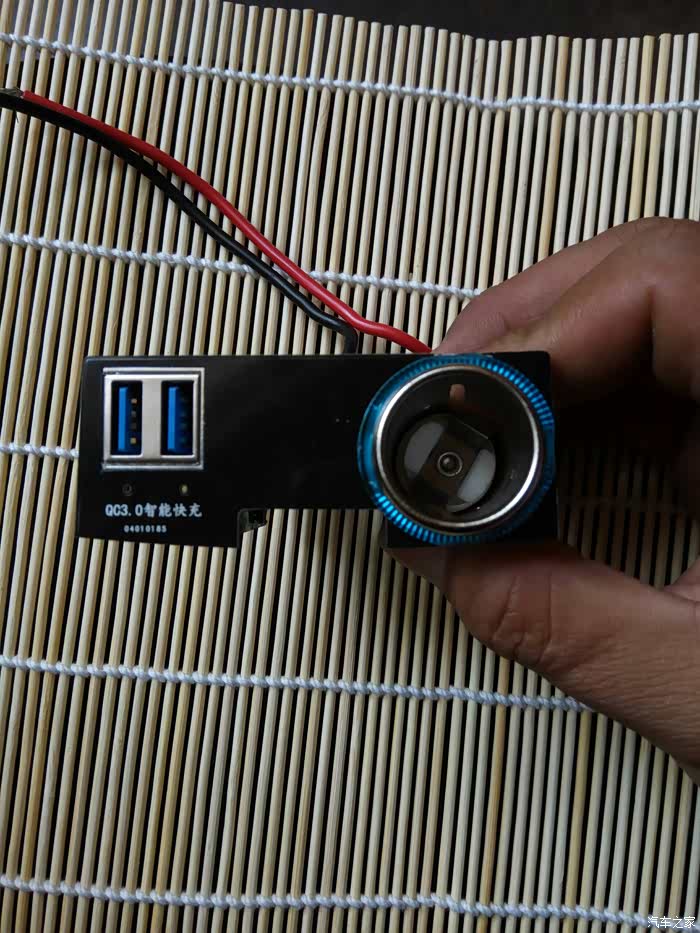

快速充电模块外观
局部细节1
局部细节2
局部细节3
下面开始拆卸扶手箱后装饰板，为下一步接线走线创造方便，便于施工。
使用撬棒，撬装饰板的四个角就可以拿下来了
四个角有四个卡扣，找好受力点，就可以轻松拿下来
开孔方便穿线
继续开孔两个孔尽量重合便于穿线
如果不好操作，可以拆下来操作，搞好了再装回去
盒子孔位开好后，准备工作就算完成了。下一步就是把快充模块装到烟灰盒子里，然后接线，走线。
此次改装要用到的电源线，单根1.5平方双芯阻燃电线，共准备了4米，绰绰有余。
已经组装起来的快充模块，针对帝豪后排烟灰盒量身定做，装上去严丝合缝，丝毫不差，赞一个
反面红色正极，黑色负极，接电源线延长到保险丝盒取电
正负极已接，用热缩管做的防护。
从手套箱后侧的缝隙中塞入，沿扶手箱下沿接缝处走线，线束全部藏到面板后部
此处的卡子取下，穿过线去后再装上去
由此处穿出，沿方向盘下部空间的内沿走线到保险丝盒取电。
走线到保险丝盒后，接取电器跟地线的接线端子
把接好的正负极电源线，正极接到合适的保险丝口，负极搭铁，接线完成。
电压测试一切正常，usb口跟点烟器口电源正常，此次安装顺利结束。
后装饰板安装复位后的最后的整体效果，棒棒的
我没有专用的测试设备，这是小叶测试时拍的照片，充电效率，5v电压状态下的
这是9v状态下的充电效率测试，还是挺快的
此次改装快充模块，如果数码设备支持快充，模块会识别使用9v电压进行快速充电，反之如果设备不支持快充就会默认使用5v电压充电。
最后安装完成后的结果还是非常满意的，以后出门，家人朋友再也用唠叨我了。感谢论坛里如小叶般的帝豪车主，论坛因为有你们这些改装发明小达人，而让论坛活跃。感谢小叶的辛苦付出，为我们制做这么棒的数码改装配件，希望小叶继续为广大车主开发制作更多的小产品 。
辛苦码字不容易，版主要是看着还是那么回事，您就射了吧！！！
最后安装完成后的结果还是非常满意的，以后出门，家人朋友再也用唠叨我了。感谢论坛里如小叶般的帝豪车主，论坛因为有你们这些改装发明小达人，而让论坛活跃。感谢小叶的辛苦付出，为我们制做这么棒的数码改装配件，希望小叶继续为广大车主开发制作更多的小产品 。
辛苦码字不容易，版主要是看着还是那么回事，您就射了吧！！！
