glrj106/26/2017 20:47:42508楼

漂亮，收藏了，慢慢看

走火入摩201706/27/2017 10:11:04510楼

走火入摩201706/27/2017 10:12:38511楼

走火入摩201706/27/2017 10:12:59512楼

glrj1 2017/06/26 20:47:42 发表在 508楼

漂亮，收藏了，慢慢看

继续更新中。

走火入摩201706/27/2017 10:14:33513楼

走火入摩201706/27/2017 23:02:42514楼

第八部分周末风改装经验分享
       （3）周末风加装油量显示表【1】
        周末风挎子是在棍王的基础上衍生品，主车只有低油量报警灯指示，没有安装具体的油量显示表，这给出行尤其是中长途摩旅带来不便，必须改装，安装油量显示表。以下分享安装经验，需要的挎友可以自己动手了，别指望店家的远程指导。
图1:安装好的效果图，在这个位置挺合适的。
图2:马云家淘的油量表。
图3:因为是台湾制造，所以价格也高，油量表298元 12元运费。
图4:包装盒上的油量表的型号。
图5:这款油量表做工精细，物有所值，规格与尺寸。
图6:包装盒子里放的是英文连接图。
图7:店家提供的中文安装连接图。
图8:油量表和连接线。

走火入摩201706/28/2017 00:03:51516楼

第八部分周末风改装经验分享
        （3）周末风加装油量显示表【3】
          图1:油量表的红色连接线是油量表电源线，要接在12伏的点火线上。
          图2:注意这根红色的电源线要接在点火开关的出线口处，第一次接在进线口了，结果拔了钥匙，油表指示指针不能归零，调整到出口线就好了。
          图3:油量表的这根绿色线是关键的连接油箱传感器的线，是需要接在油箱的油浮线上，具体点就是这根黄白相间的线。
          图4:为准确找到这根油箱的传感器线，在没有带车辆说明书，没有准确电路图的情况下，只好卸掉鞍座，提起油箱，在油箱下面找到了这根油箱传感器线。

走火入摩201706/28/2017 00:19:06517楼

第八部分周末风改装经验分享
          （3）周末风加装油量显示表【4】
          图1:根据厂家链接线图纸的接法，是让这根黄线接在大灯线上，接好后发现只有在开大灯的时候，油量表的灯才会亮，而开夜行灯（或者叫日行灯）的时候也不亮，寒月队长觉得还是将这根黄线接在夜行灯线上比较好，事实证明，寒月队长比较完美的决定，谢谢！
          图2:寒月队长干的活，追求完美，每个细节都不放松，接线口非常完美！
          图3:这根黑色的零线（接地线）可是不能随便接的，实验几次，当接在灯壳内壁的螺钉上时，由于阻值不稳，造成指针走位不准，半箱油，指针却是满格。于是又实验再接线接在电瓶的负极上，这次指针走位准确，但是外挂线不够完美。于是将零线接在灯壳内预留的右侧转向灯的零线上，完美解决问题。
          图4:全部线接好，实验无误，安装大灯面罩。
          图5:晚上来灯的效果，荧光效果很好，比里程表和转速表的荧光亮多了。
          感谢寒月队长的劳动付出，同时感谢松哥和雷雷弟弟的帮忙，好兄弟，辛苦啦！一并致谢！！

走火入摩201706/27/2017 23:24:14515楼

第八部分周末风改装经验分享
        （3）周末风加装油量显示表【2】
          图1:这款油量表小巧精致，安装在里程表与转速表之间的位置比较合适，只要把固定面板上的这颗螺帽歇下，就可以固定。
          图2:将油量表固定好位置，上紧螺帽即可。
          图3:固定好的正面图，此时的连接线还裸露在外面，需要进一步布线。
          图4:安装固定好的油量表侧面图，暂时忽略接线。
          图5:由于交流线均在大灯的灯壳内，所以先取下固定大灯面罩的两颗螺丝。
          图6:小心取下大灯面罩及灯体，灯壳里的线路裸露出来了，将油量表的黑色链接线从灯壳后面的进线口插进来。

走火入摩201706/26/2017 16:23:12504楼

走火入摩201706/26/2017 16:07:20501楼

走火入摩201706/26/2017 16:47:45505楼

恶犬巴迪 2017/06/17 18:37:27 发表在 489楼

我以前的750改了柱塞化油器6个多 不改的话10个

走火入摩201706/26/2017 16:14:18502楼

lwlmengmeng 2017/06/26 14:56:49 发表在 499楼

不是说2017年的都是电喷和有边刹！

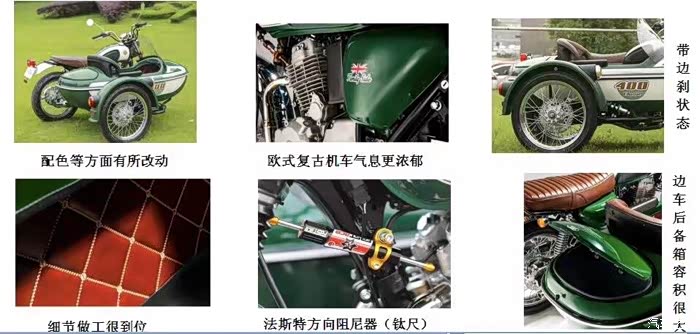

这一款的应该是出口欧版的鑫源挎子，最大的不同就是改为化油器版，同时边轮增加了刹车，这款车应该在国内可以预定到，价格要高于32800的国内版的售价。

走火入摩201706/26/2017 16:15:33503楼

抿嘴乐06/27/2017 09:19:23509楼

走火入摩2017 2017/06/11 10:08:28 发表在 441楼

第六部分:周末风油耗测评（二）        续前两次测评周末风的油耗之后，进行了第三次测试，本次测试属于:平时代步通勤（约80公里）加一百多公里的短途出行（含几公里的烂泥路）。        本次测试依然属于提前加满油后将临时码表归零，至182公里时再次加满油，共加油65元，11.05升。        如此一来，本次测试百公里油耗达到了6.07升，不过也算正常吧，毕竟本次测试属于多种路段，多种路况，多个时间段的综合测试，特别是低档高油门下更费油，若单一骑行测试应该不会太高...

我的京A嘉陵600B最费油 时是5.5，一般夏季是5.2.

lwlmengmeng06/26/2017 20:21:47506楼

lwlmengmeng06/26/2017 20:22:09507楼

走火入摩201706/29/2017 23:31:27518楼

第十三部分周末风美图（原创）欣赏
（5）傍晚的小汉街

走火入摩201706/29/2017 23:33:08519楼

第十三部分周末风美图（原创）欣赏
（5）傍晚的小汉街

走火入摩201706/29/2017 23:35:41520楼

第十三部分周末风美图（原创）欣赏
（5）傍晚的小汉街
