之前刚提车的时候发现G3没有水温显示,就想自己做个水温计(大家可以看看这个帖子:http://club.autohome.com.cn/bbs/thread-c-2109-18361670-1.html)。酝酿了这么久,现在样机终于调试成功了!先把实物放出来,给大家尝尝鲜。安装作业等全部功能完善后再做。
整体分为两个部分:主机和显示器。
主机主要完成种种信号的采集和处理;显示器则用于显示主机采集到的各种数据。
主机功能:
1、电源进线接有5A保险,以防本机故障时影响车辆电气安全
2、设计有实时时钟,使用大容量电容供电,杜绝了使用电池会发生爆炸的可能性,时钟可用按键调整
3、可提供五路5V电压输出,其中三路使用USB接口引出,可方便地接入行车记录仪和给手机充电
4、可测量和显示车内的温度和湿度
5、可测量和显示电瓶电压,帮助监视电瓶工作情况
6、设计有脉冲采集单元,打算用来测量车速,但没有合适的传感器安装方案

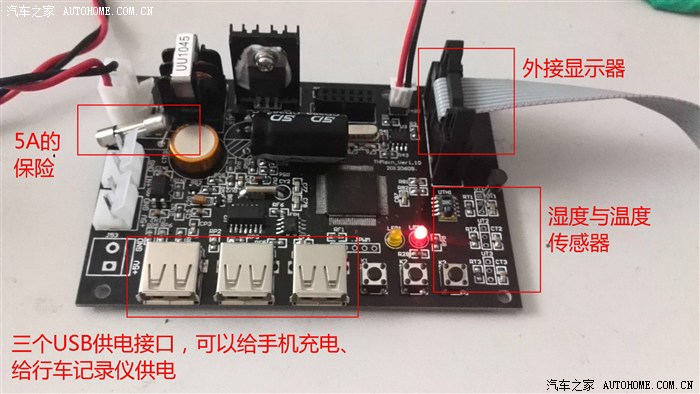

主要的模块如下图:
显示器显示效果如下图:

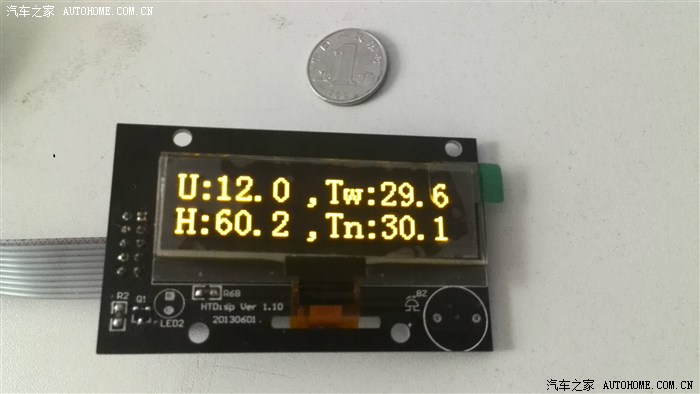

整机的程序都是自己编写的,显示的内容可以根据需要增删。当前只做了这么一屏显示,各部分的含义如下:
两个温度传感器在一个位置,测量的都是室温,怎么样?我们这的温度够高吧?
本显示器的缺点是尺寸小了点儿,这也是因材施教,因地制宜,就地取材。。。。反正,就先这样儿了
虽然没有安装,但也拿到车上做过实验,水温传感器没接,主要说下电瓶电压,车辆拧开钥匙到ACC后,电池电压为12.1V,点火瞬间设备应该是断电了,点火后电瓶电压上升到13.0V。
就先写这些吧!等程序功能完善后,再写安装作业。
