话说前面把新车机换成老车机,导航是能用了,但USB口废了,遂萌生了改造USB线的想法。
更正一下前面帖子里面关于USB口版本的说法:新版的10针USB仍然和老版的6针USB一样,都是USB2.0的。
见帖子新半糖换老车机https://club.autohome.com.cn/bbs/thread/73c7ee85de41d36f/102659713-1.html#pvareaid=6845241
经过测试:新车机接口是10针,其实USB线只接了8针,靠近卡扣端4针是与USB2.0的对应的,另外四针两端与另外一个只能充电的USB口连接,中间两针是空,与USB口不通,两端的两个针脚为充电的正负极
1.材料

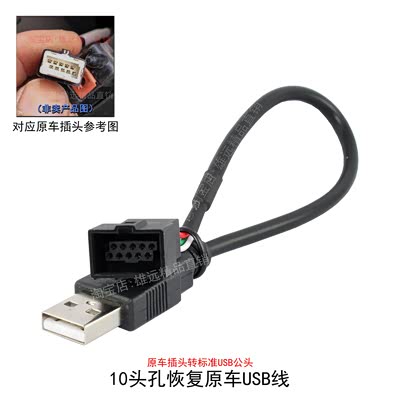

小蚂蚁USB线,目前网上能买到的都是老版6针的,宝骏510USB线(车机10针孔头恢复原车),不想接线就买几个端子,大众奥迪仪表通用端子TE进口母头,自己用端子压,然后按照对应的线序插10针母头上就行了。
顺序:小蚂蚁6针USB线→宝骏510USB线(母头)→小蚂蚁10针USB公头
2.测试工具

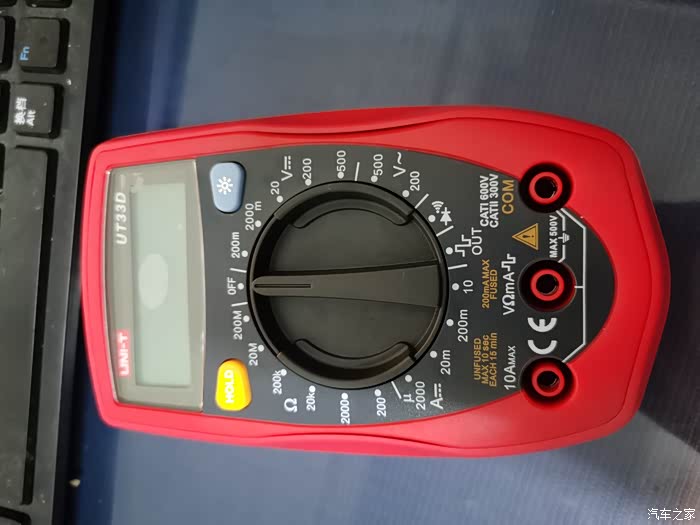

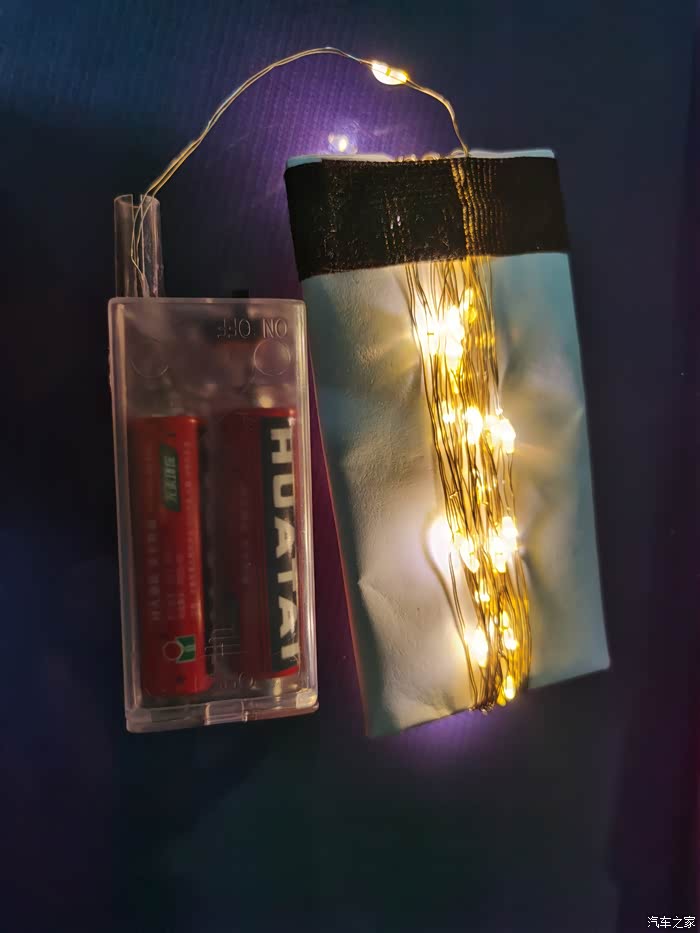

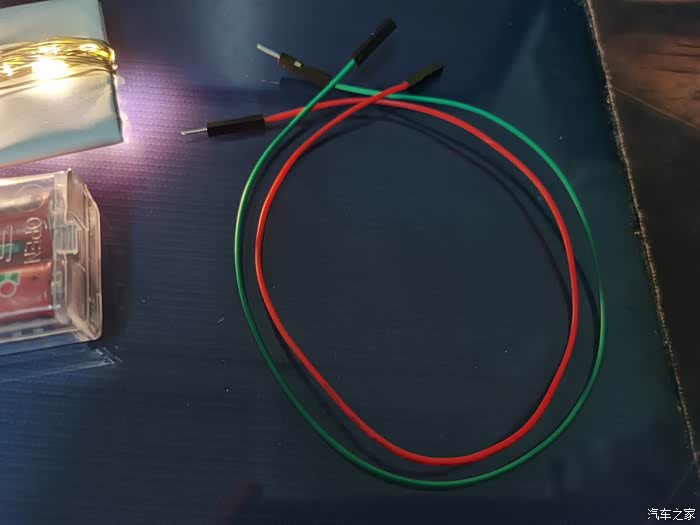

儿子过生日装饰用的LED灯或者万用表、公母头线
3.测试结果

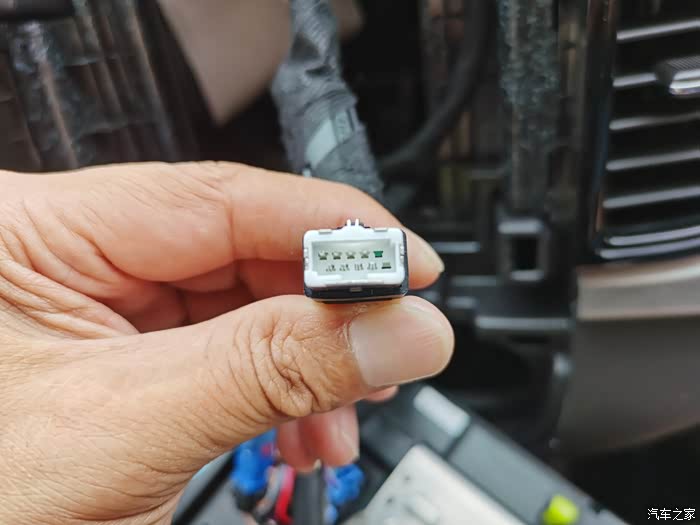

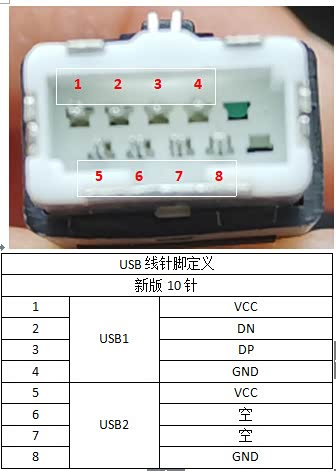

(1)10针公头各针脚定义

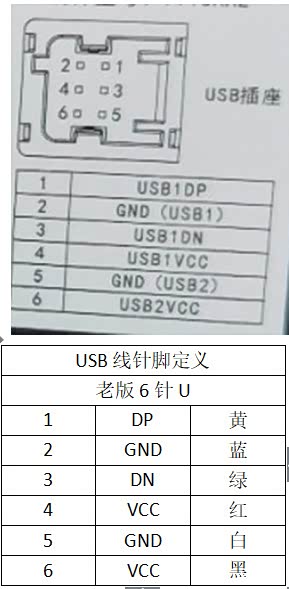

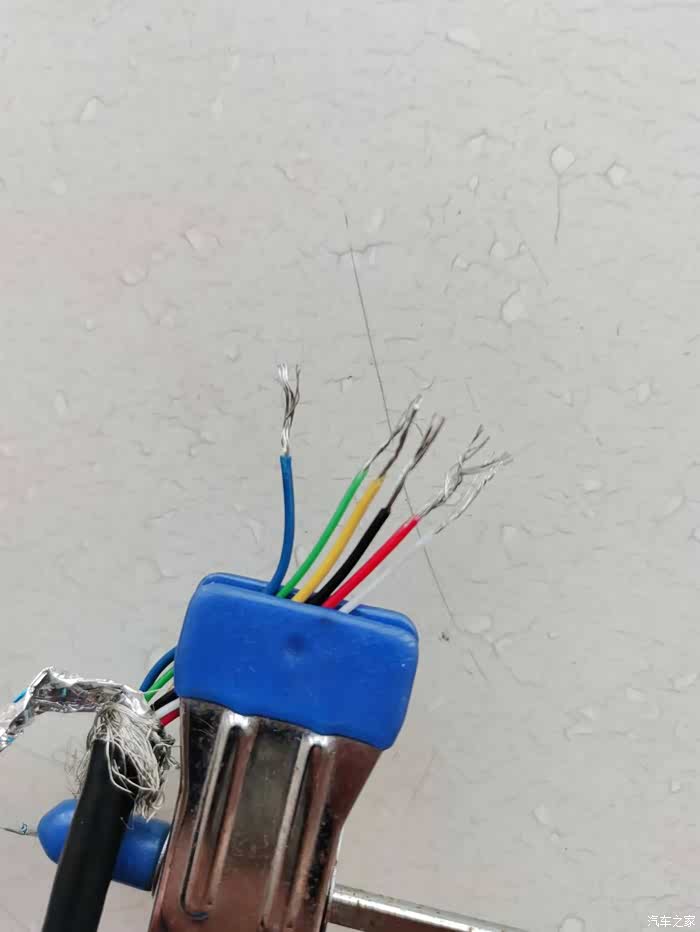

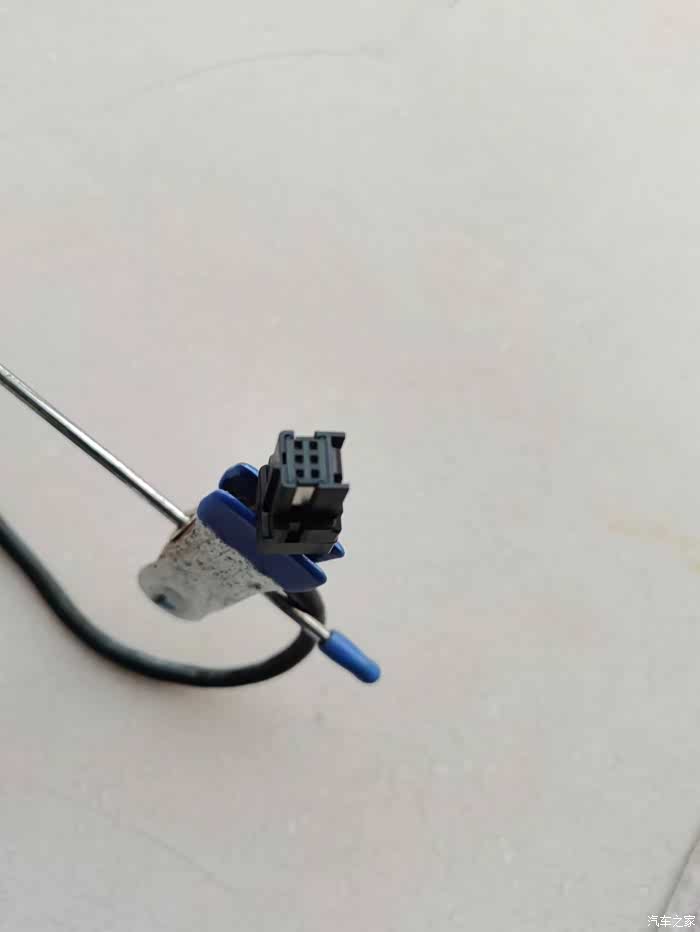

(2)老版6针针脚定义及线颜色对应关系

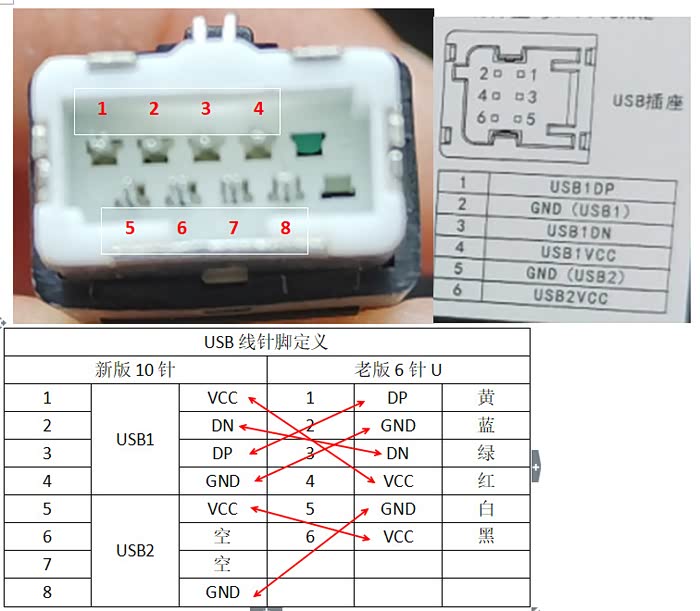

4. 6针和10针对应关系
5.改造结果
昨天改完插U盘不认,今天把线拆下来复测一遍没问题,装上后用数据线接手机既能充电,也能读取手机里面的文件,怀疑10孔母头里面的母针和10针公头里面的插针不匹配,存在接触不良的情况。
今天刚买了仪表TE母头,等到了用老版6针USB线剩下那一半重新制作转接线试试。
