安装了途睿欧原车屏,就琢磨着增加音量控制键,这样开车方便些,咱这22款方向盘只有左键,视觉不对称,挑战一下自己加右键音控,当然钱多多们也可直接找别人改,或者简单换个盘,只享受结果就行了。

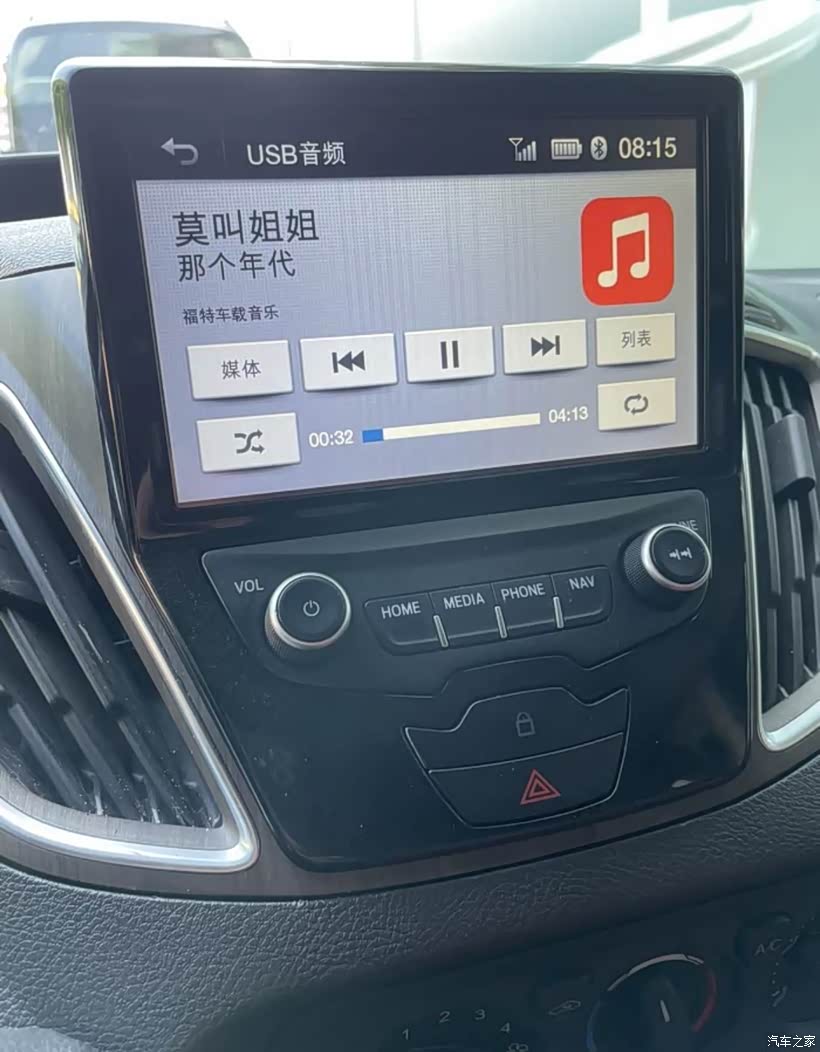

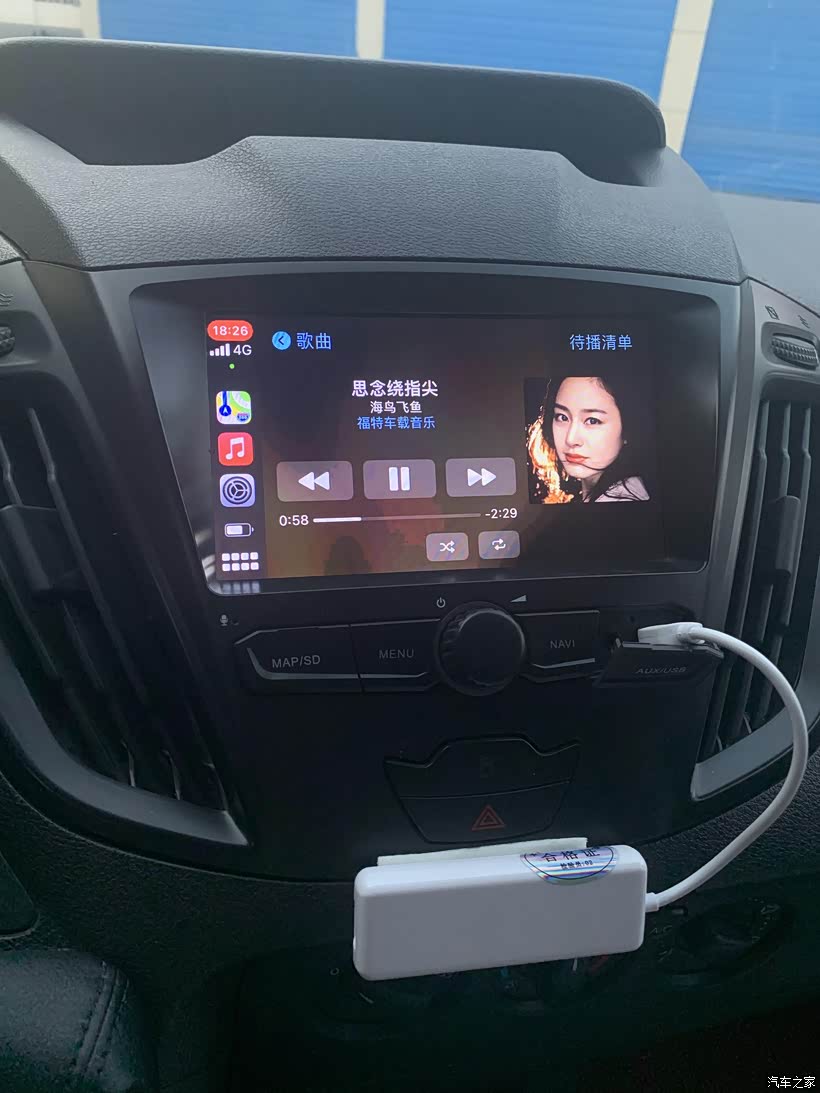

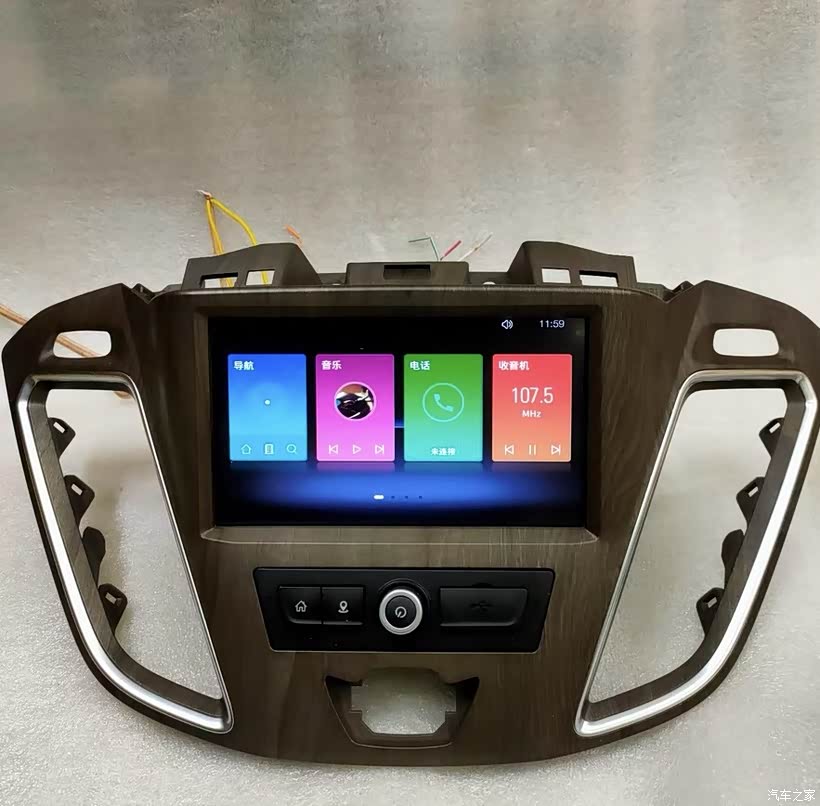

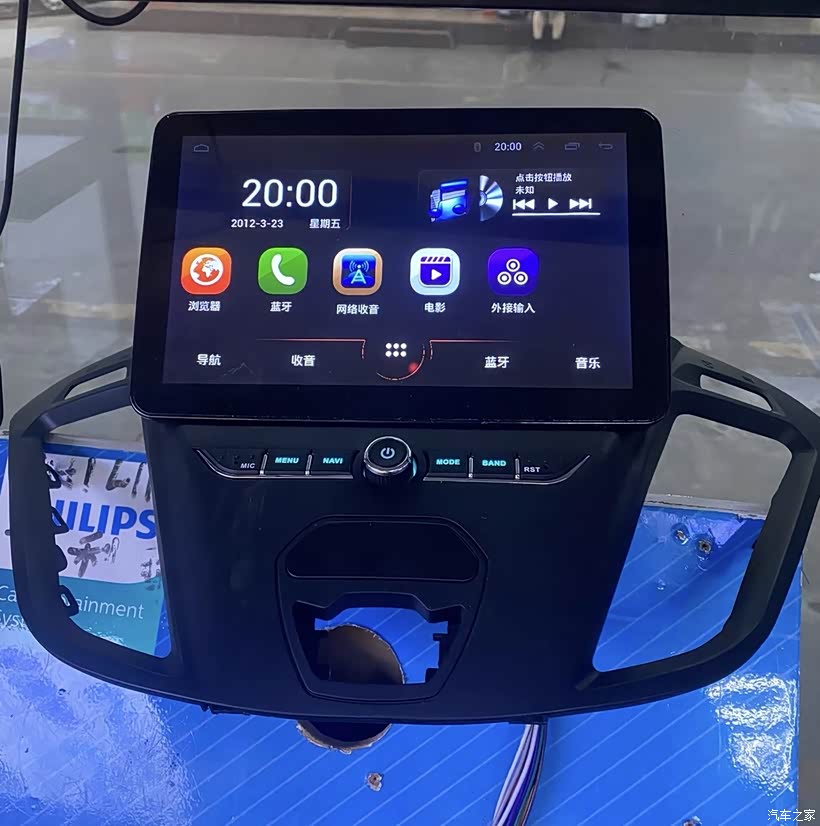

这屏应该都不陌生,功能少但稳定,别的屏也装过几款,打电话就是个灾难,唯有这款是外置麦克风,通话非常清晰留下。

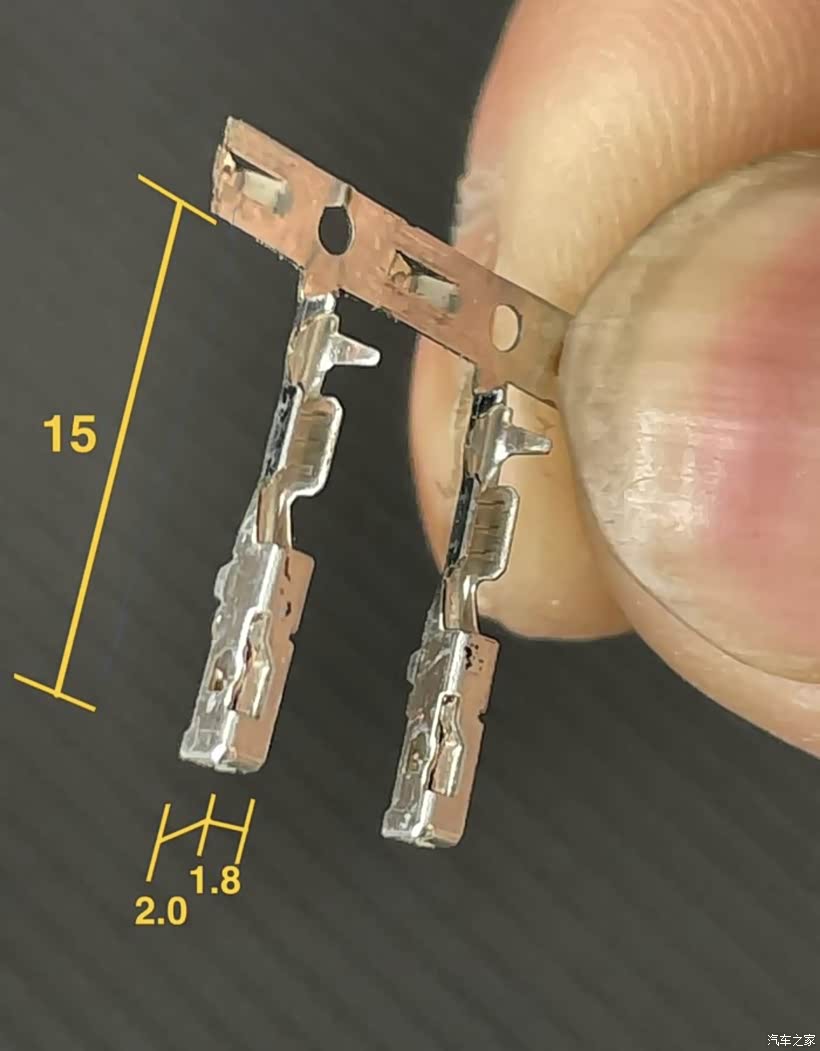

线束针端已淘好,这尺寸就行。

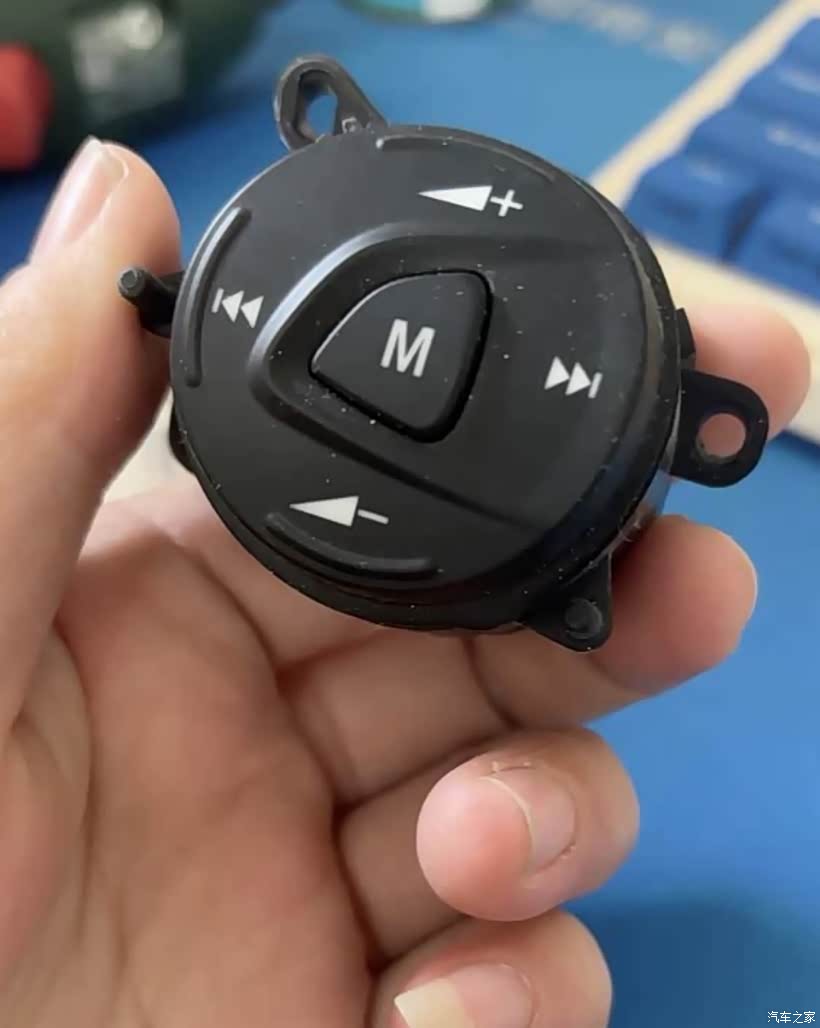

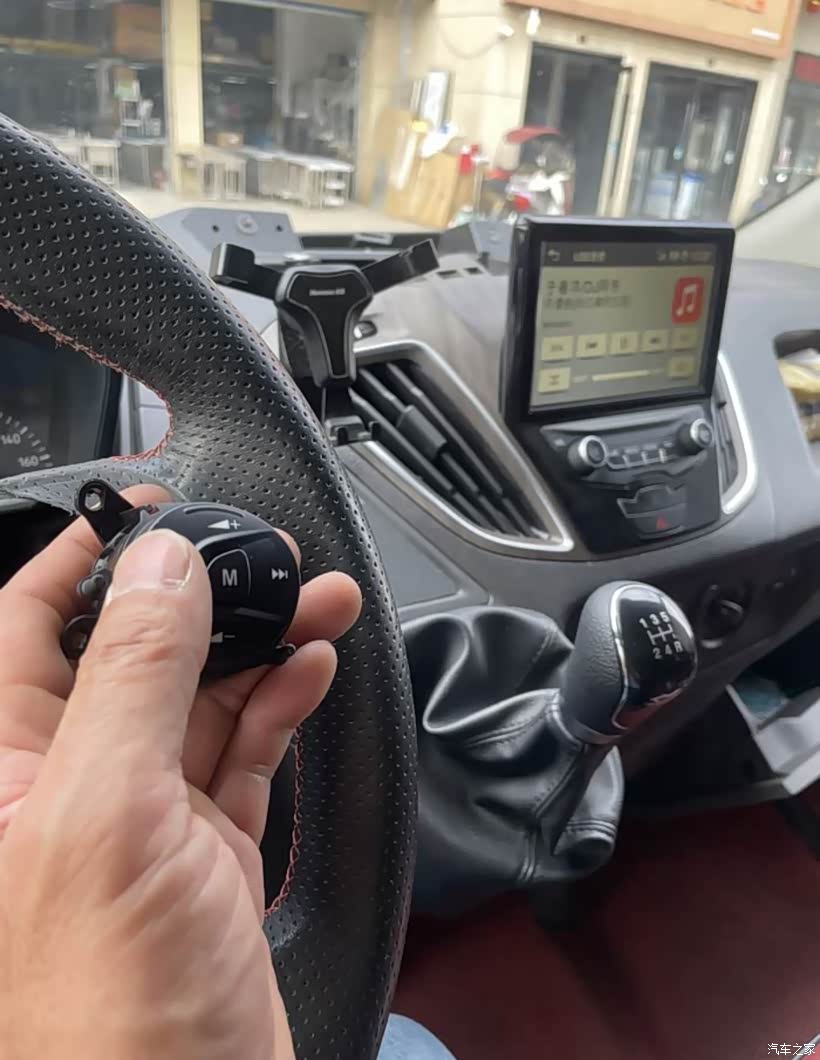

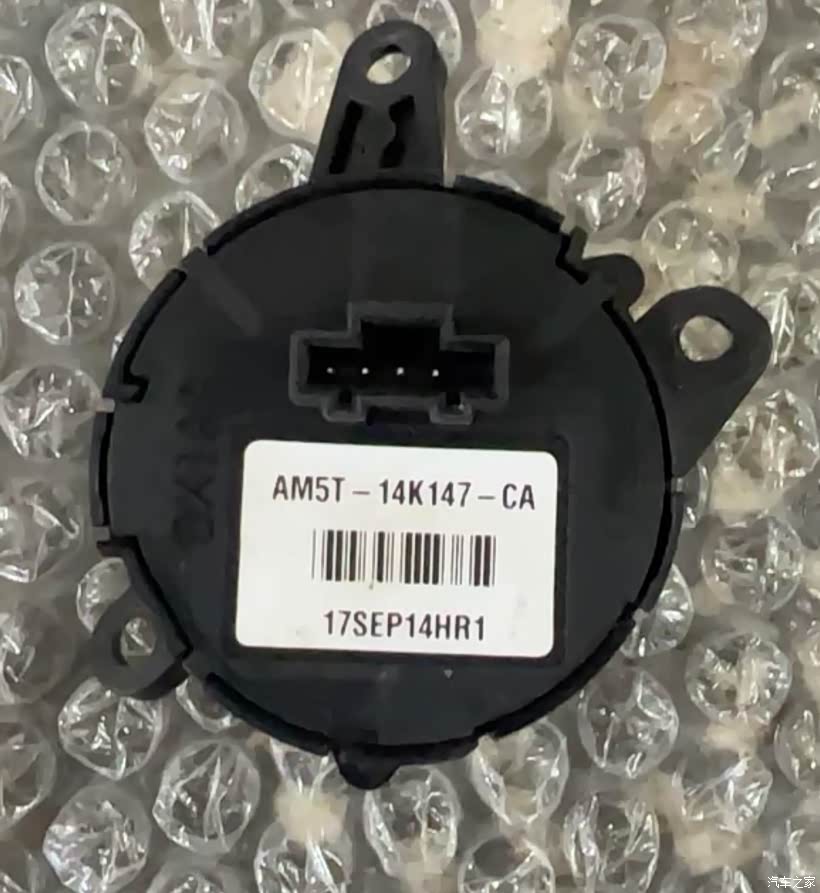

音控键准备好,中间是M键的,带一条尾插线束,投资五十几大洋。

据说是原厂拆车件,肯定匹配。

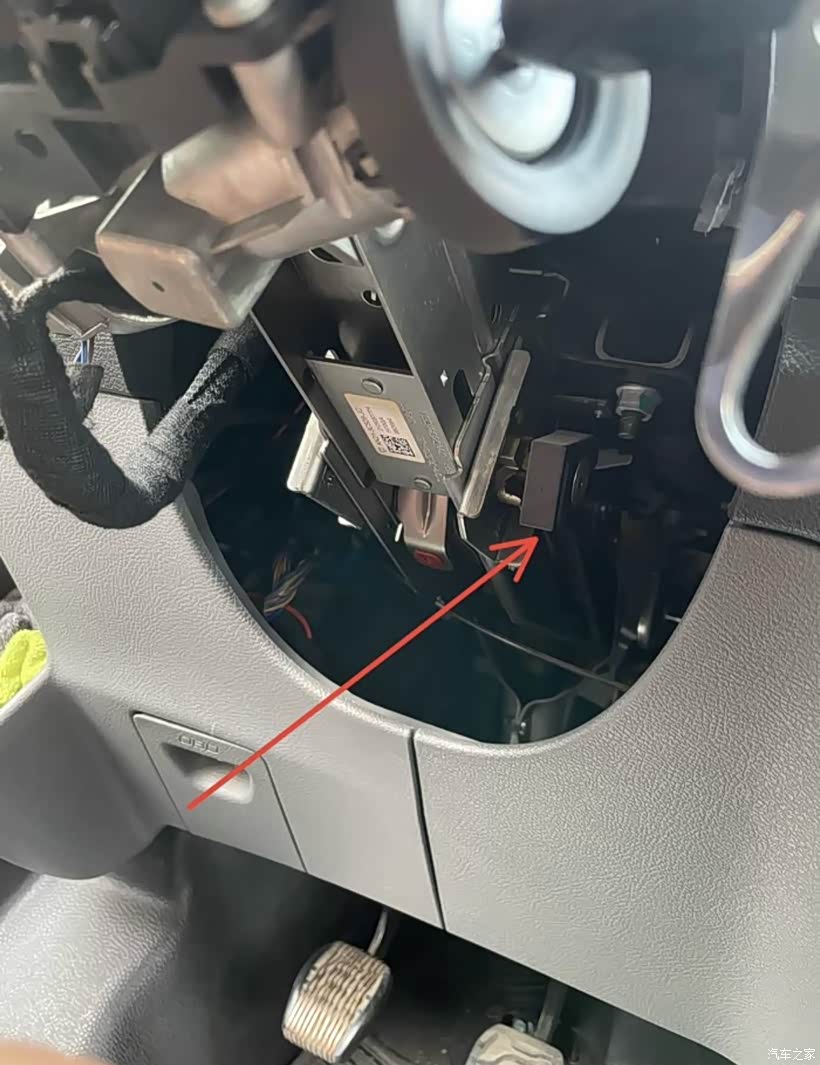

开拆,拧掉方向柱护罩下一个螺丝,转动方向盘漏出两边卡口,顶一下就拆掉护罩了,题外话:(箭头所指扳动就可调节方向盘上下前后,有兴趣可以试试)

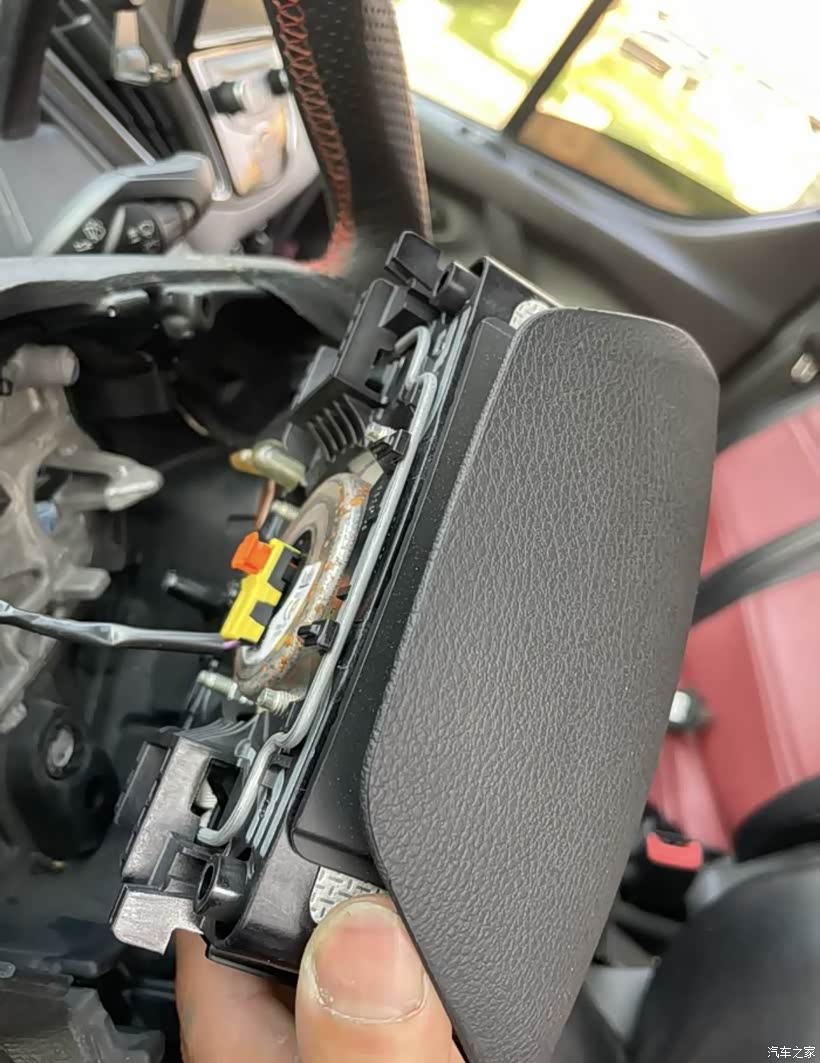

转动方向盘漏出背后孔洞,用一字螺丝刀插进拨开气囊两边卡簧,用镜子反照容易操作,气囊松开后严禁带电拔气囊插头。

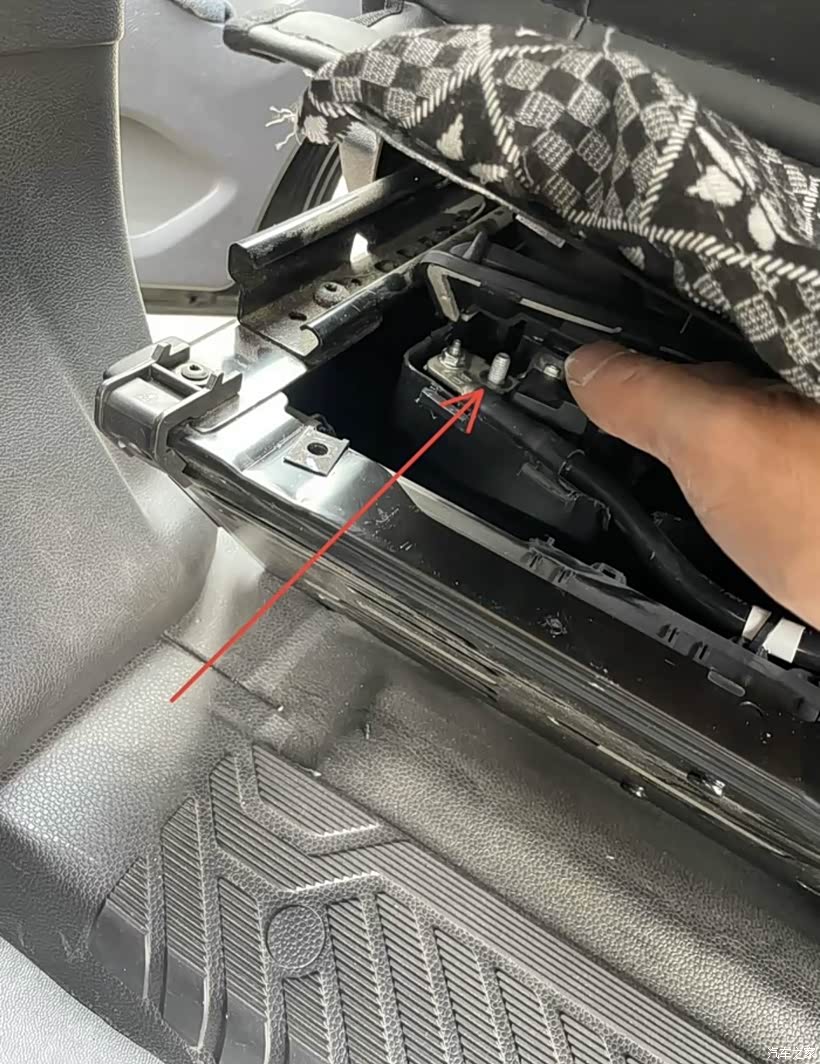

为了安全,还是断电,主驾座椅前移卸掉电瓶负极,之后拨出气囊插头橘红色卡销,再拔掉气囊插头。

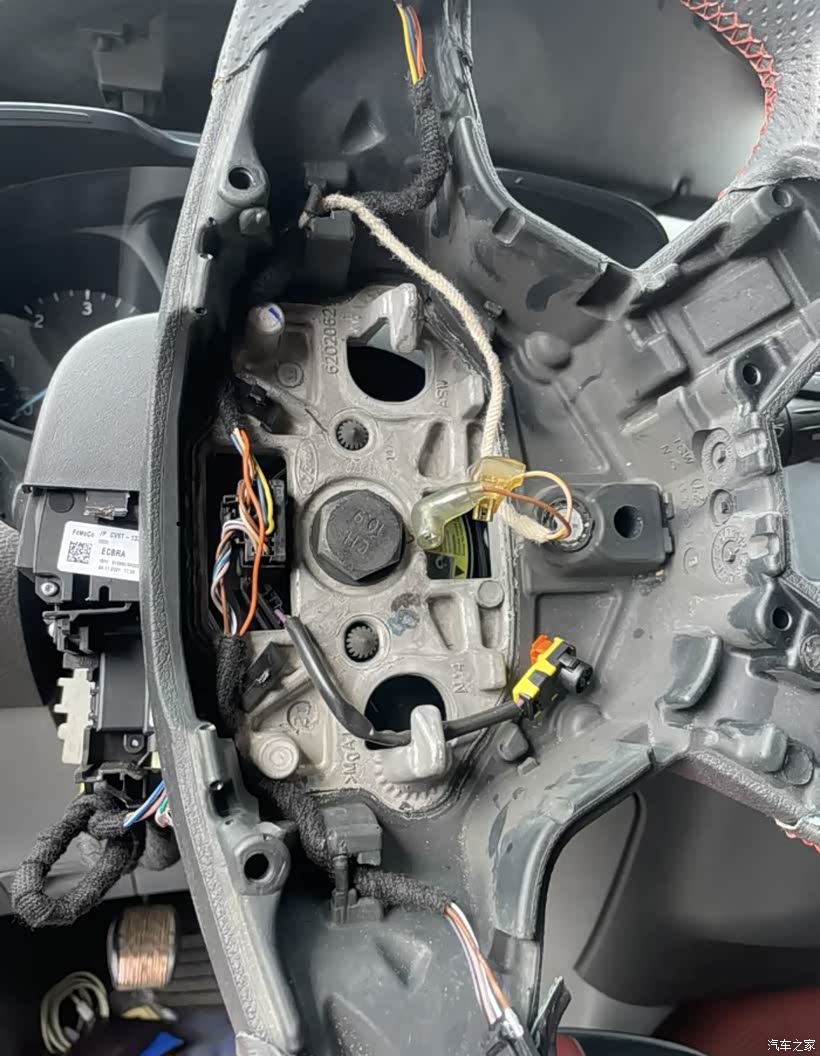

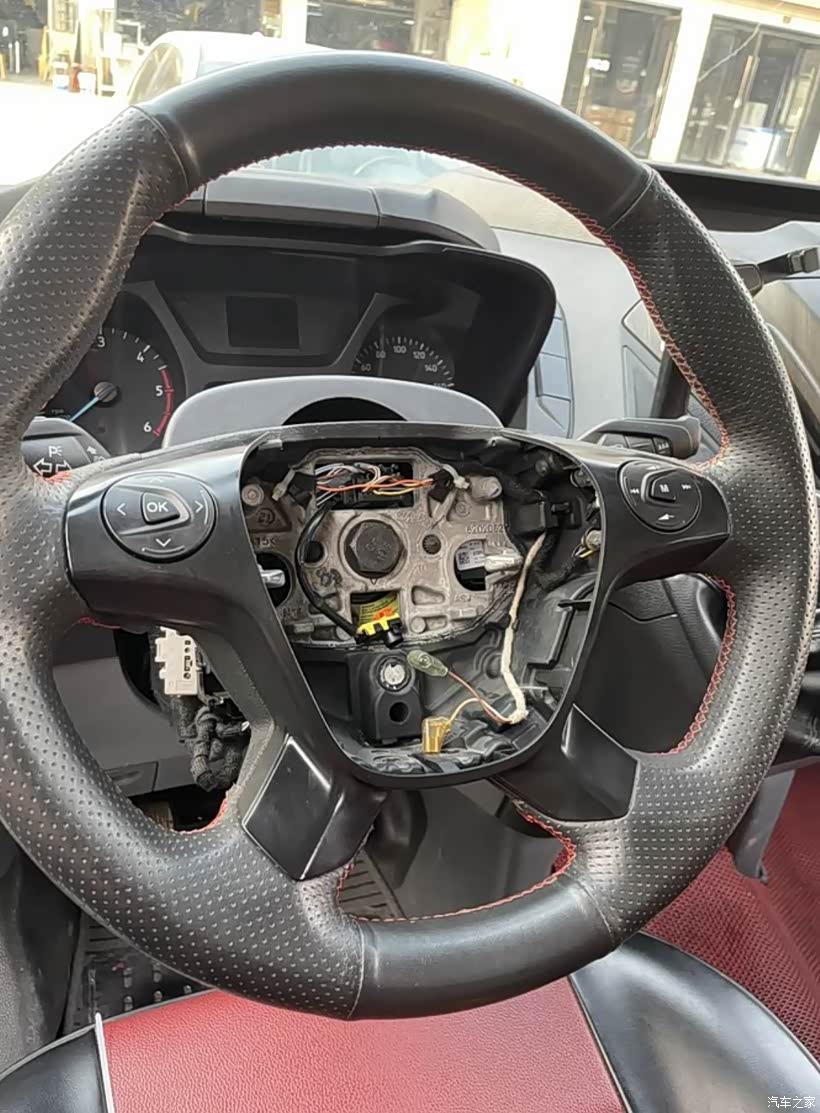

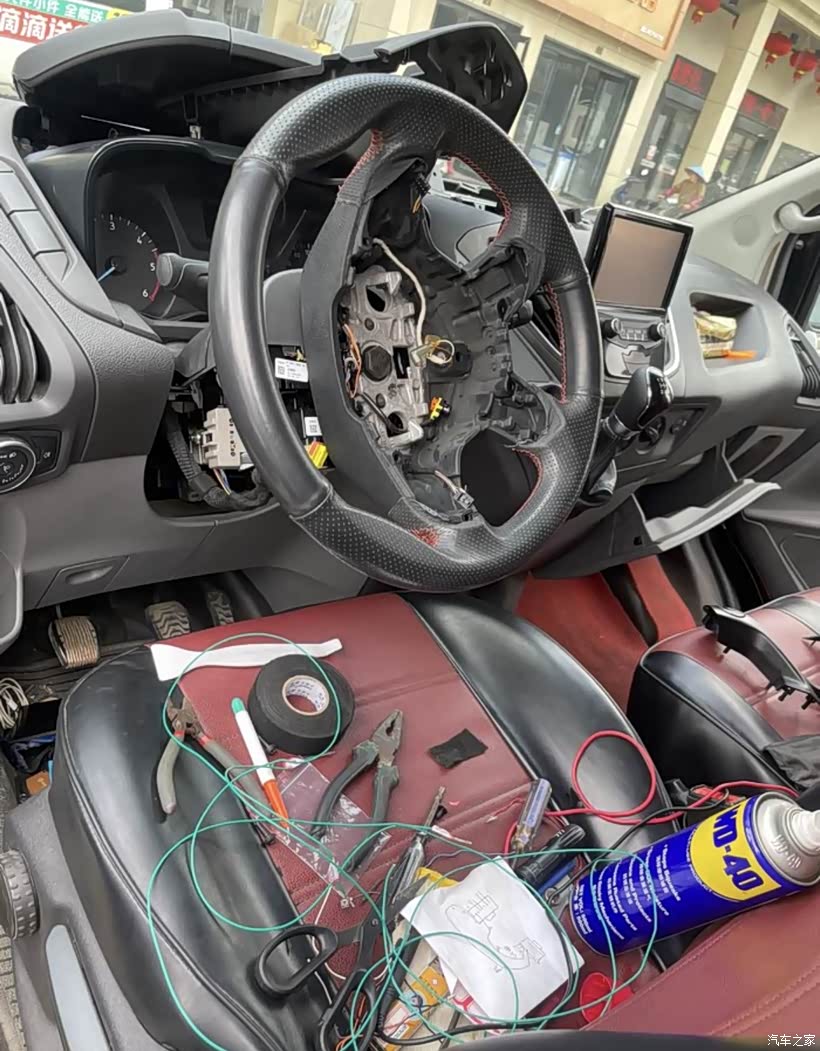

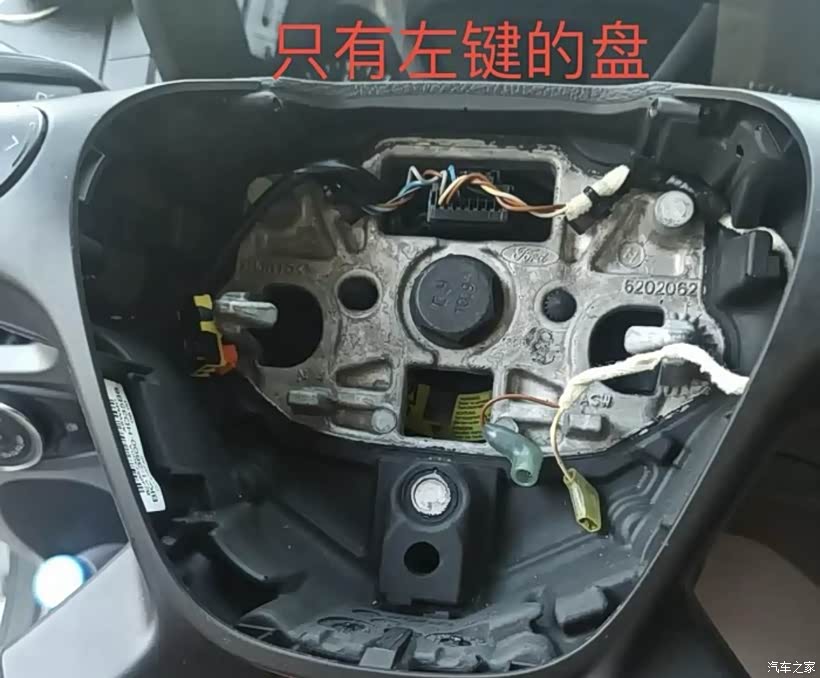

卸掉气囊后,可以看到方向盘内部线束布局,右边只有喇叭线。

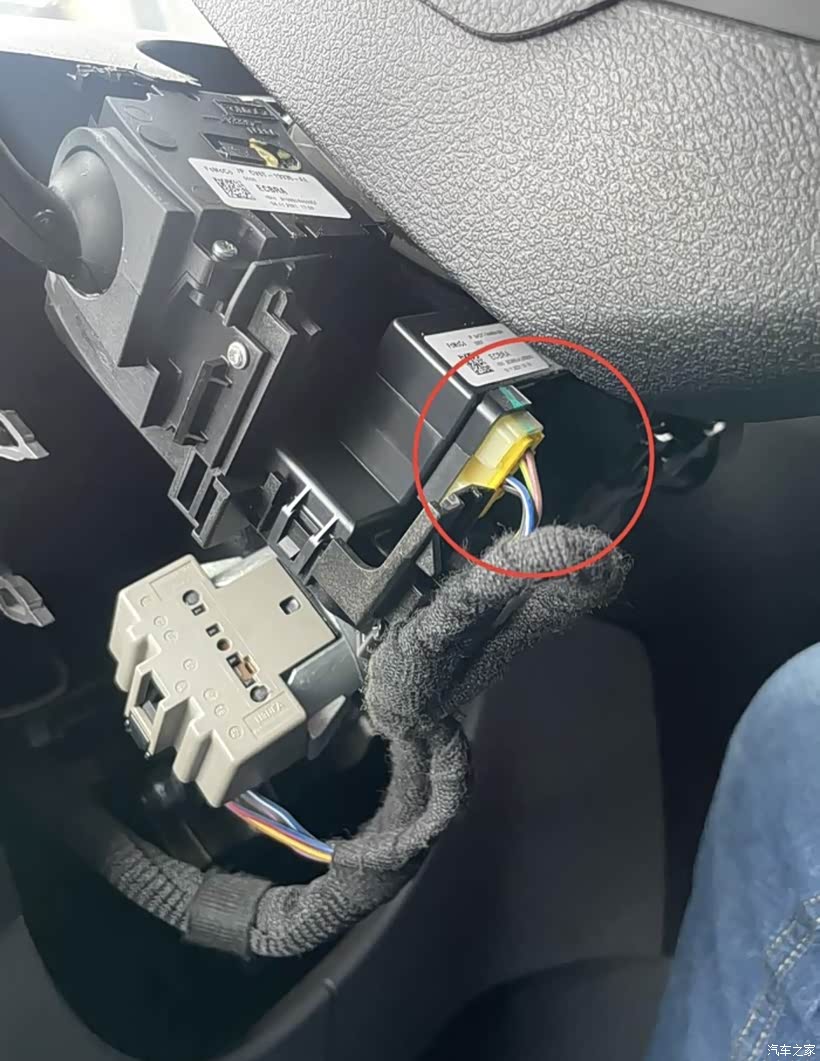

找到方向柱旁这个黄色插头。

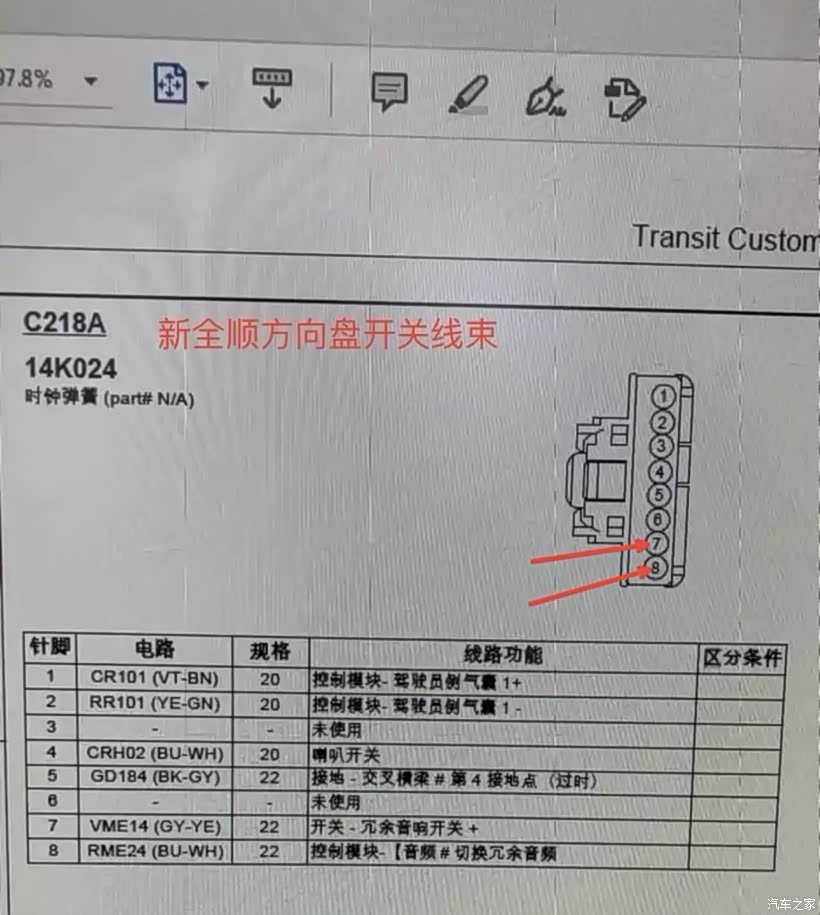

找到的这个插头线束定义。

原车减配了音控,只有气囊和喇叭线。

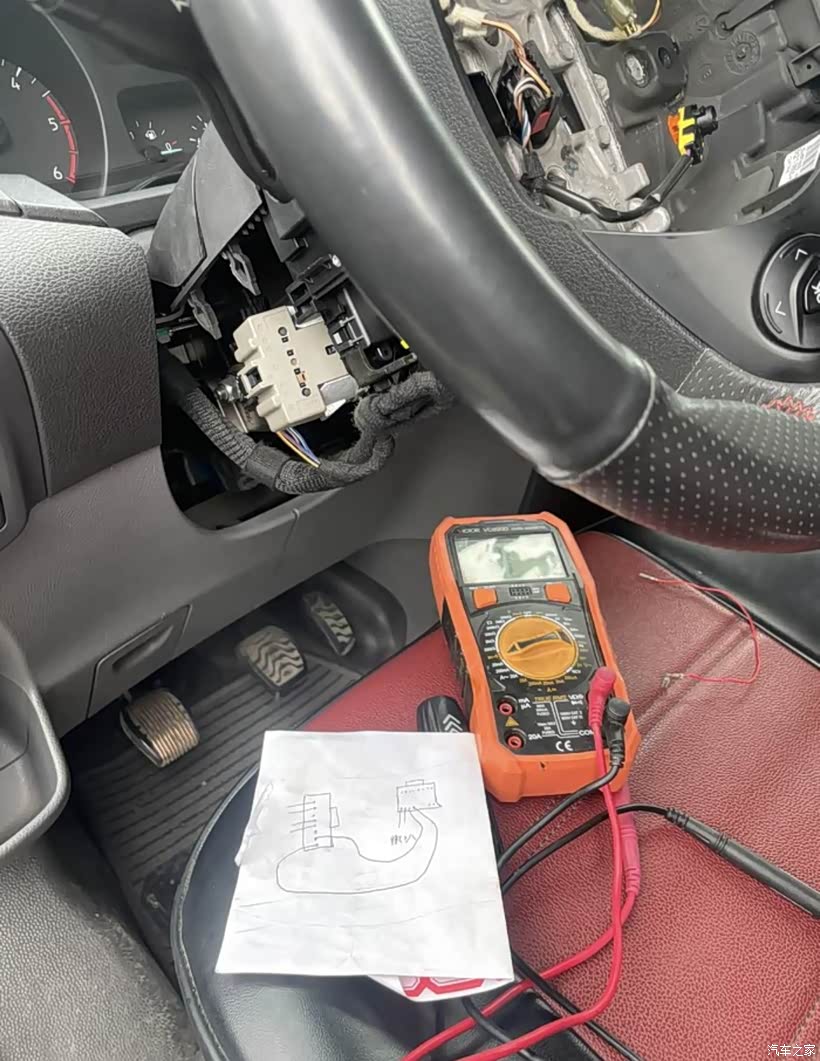

测量这插座到游丝那头,针脚是通的,说明游丝排线有预留。

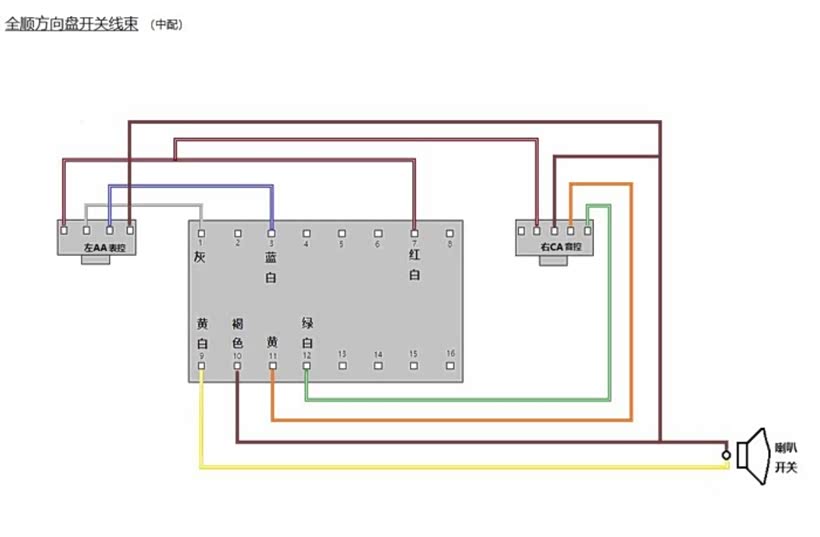

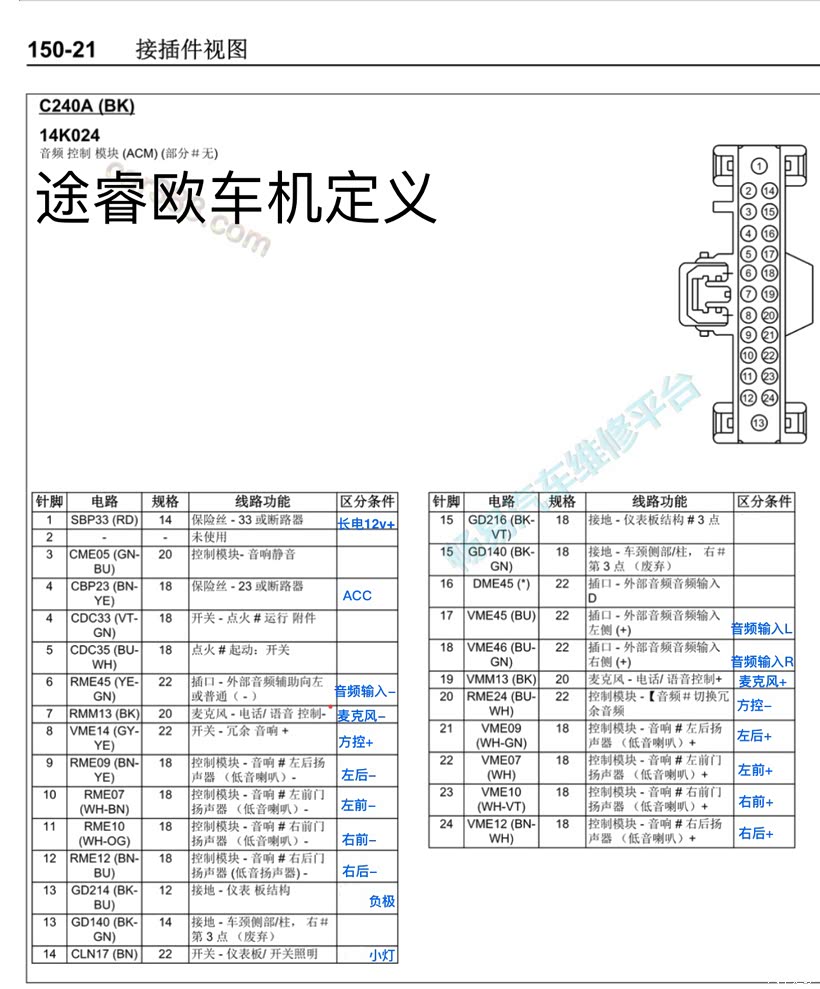

自己绘的线路图,明白针脚定义就行,即增加绿白和黄两条线,小灯从左键红白色线接,负极都从喇叭褐色线串接。

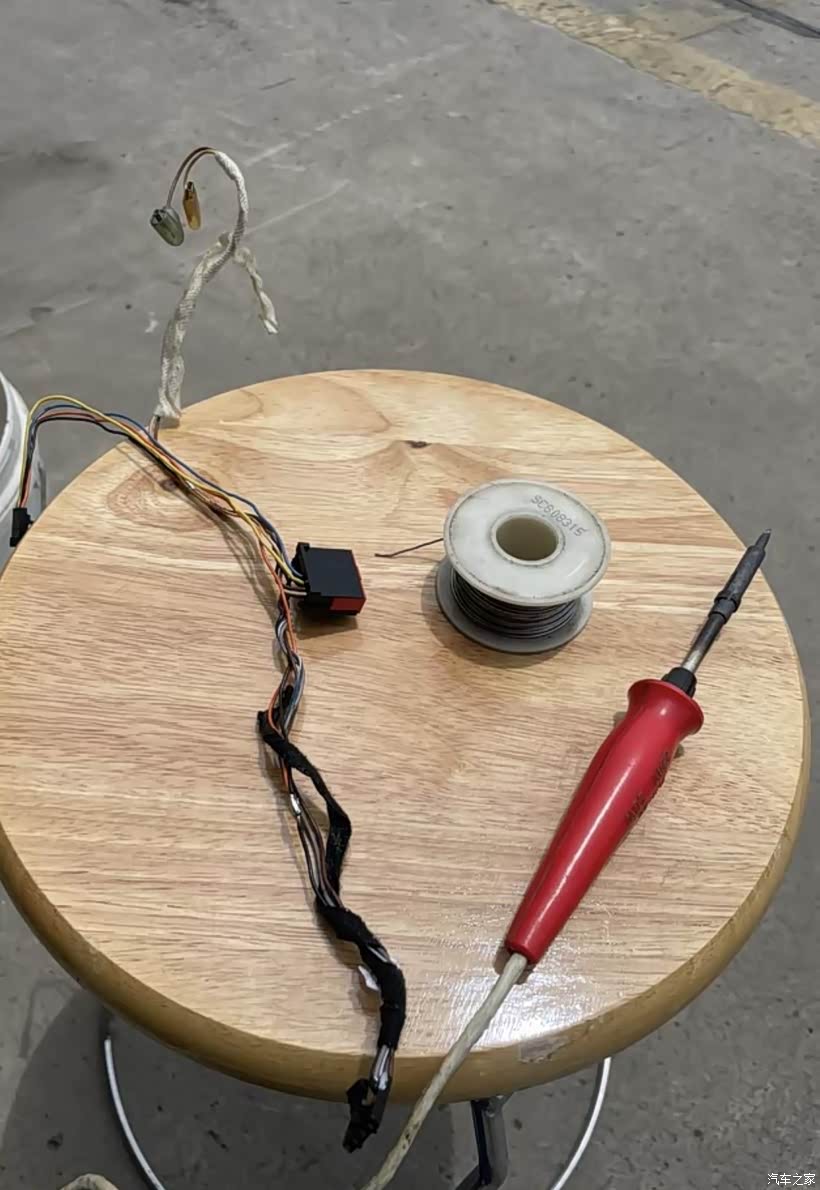

用线束端子植入空位加线,对接线的可以用锡加固一下更好,用胶带包裹一下接头,再用绒布胶带把线裹紧理顺。

从中控屏引两条线到方向柱,通电测试一下按键,测试后再次断电,这步单纯测试可以省略,直接布线就行。

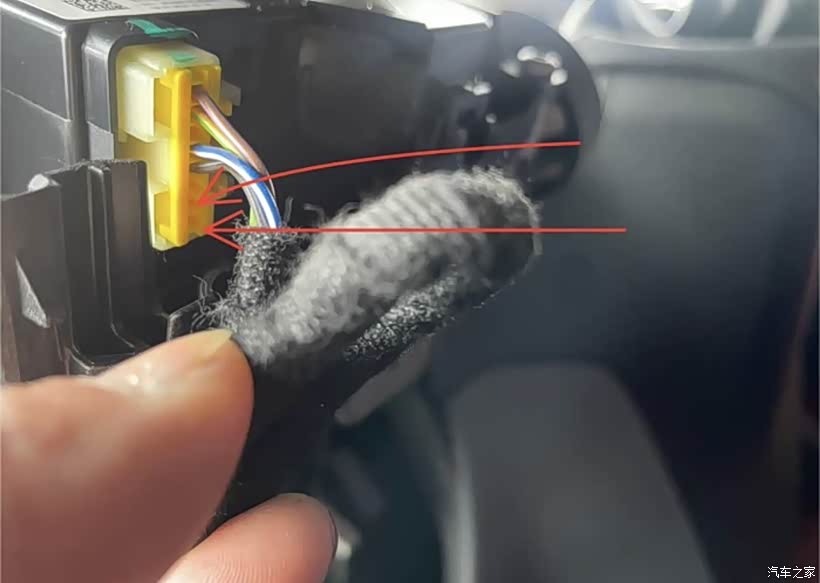

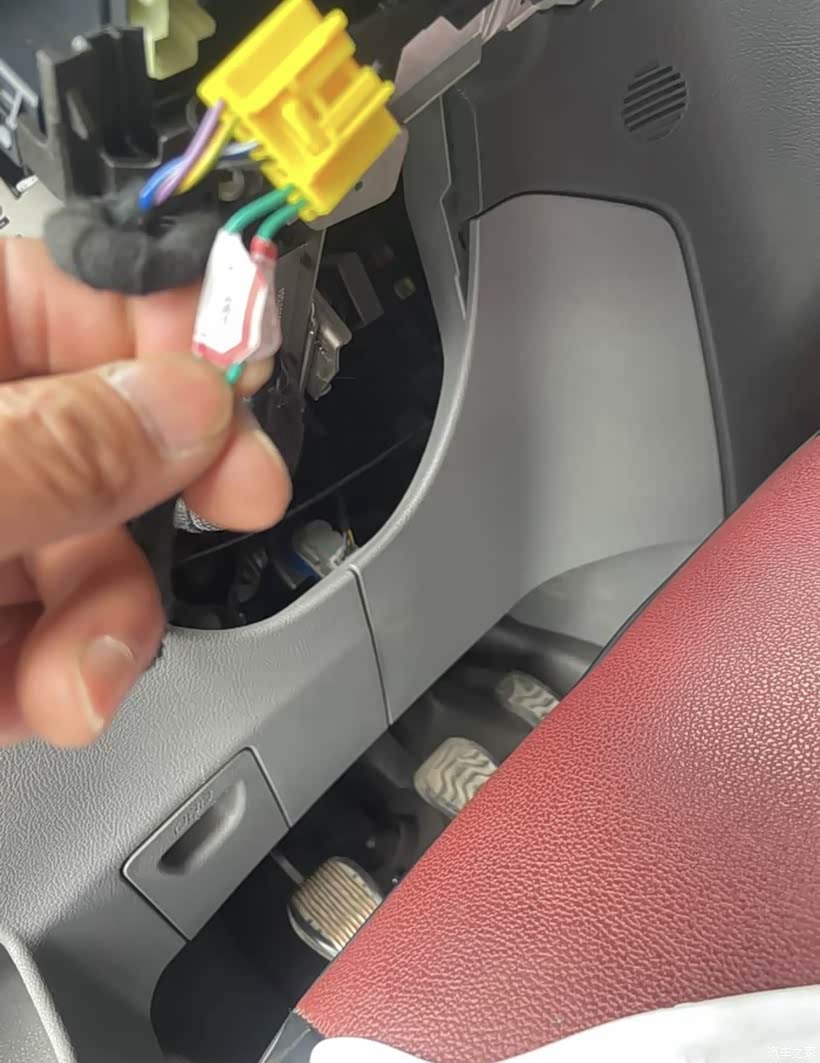

把这两根线用端子植进黄色插头对应空位里。

拆掉方向盘按键面板,由于是蘑菇头卡口,小心翼翼还是拔断一根卡口桩头,不过用胶粘上没影响。

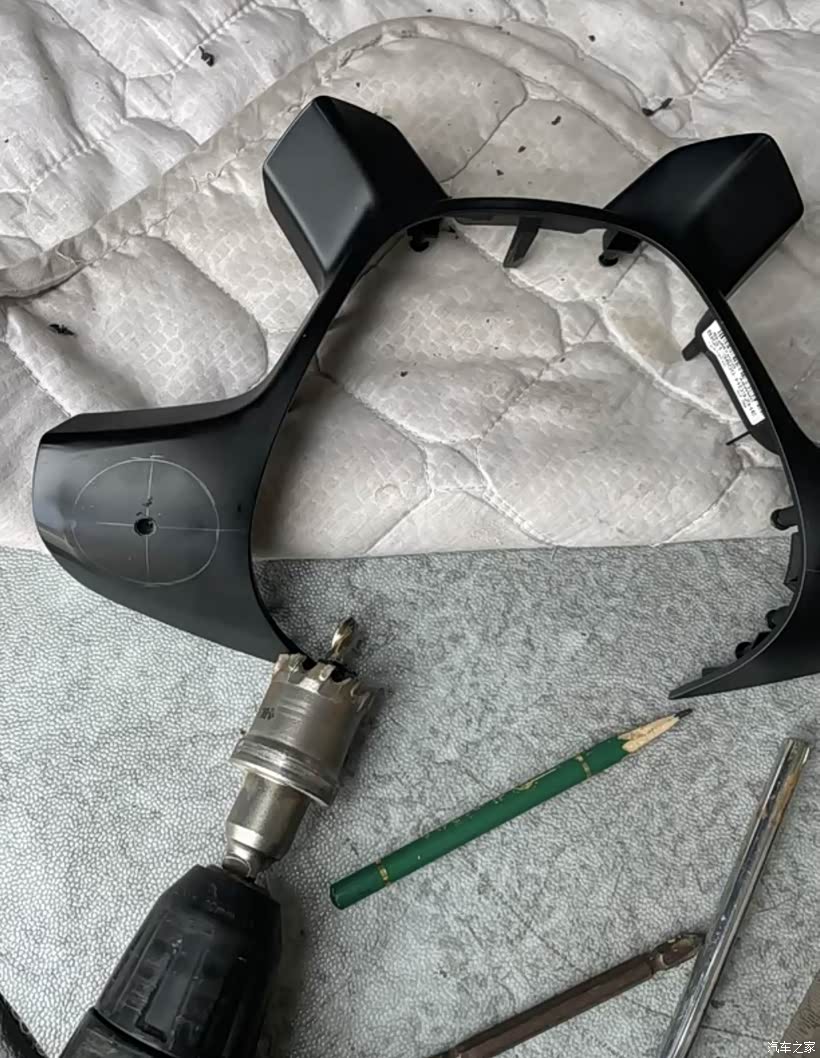

面板上画出按键轮廓,用钻开孔,先小于轮廓再用刀和砂皮修到合适。

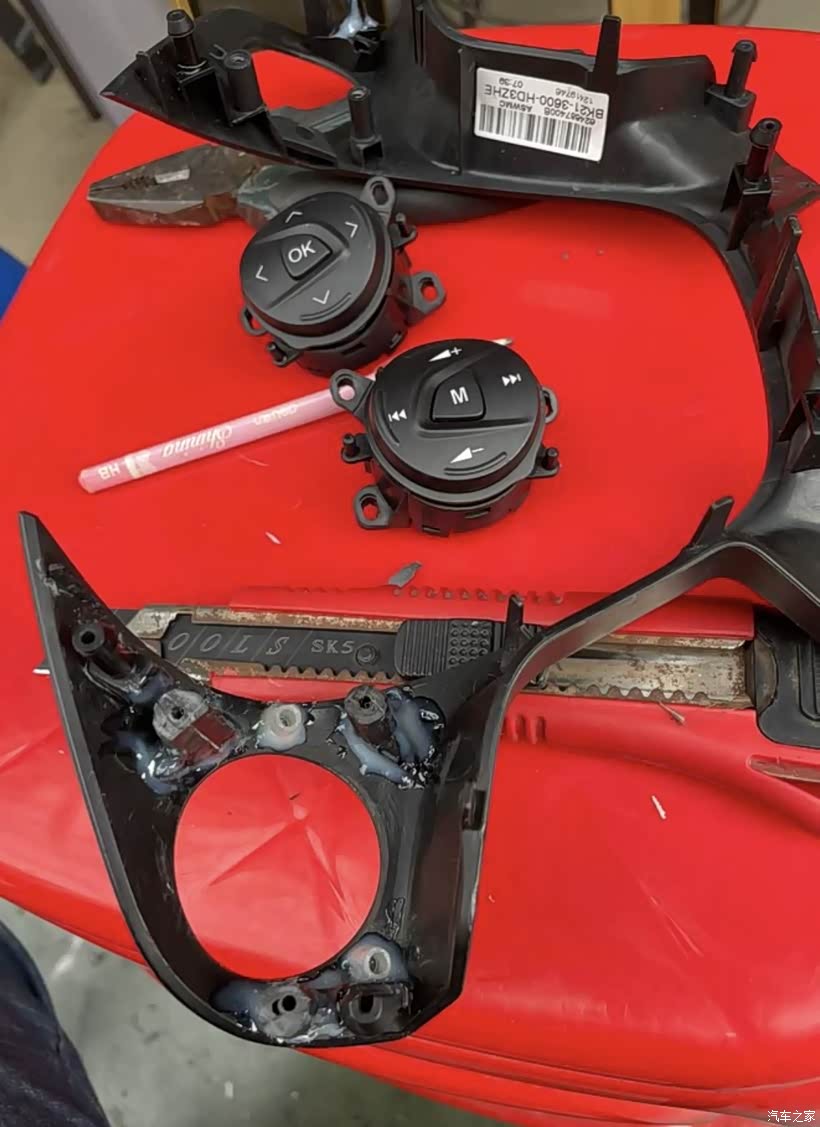

截取几个塑料柱,中心钻出孔方便拧入自攻螺丝钉,用胶水粘在反面合适位置,多次修正后再用小螺丝钉固定住按键,这一步难度指数4颗星。

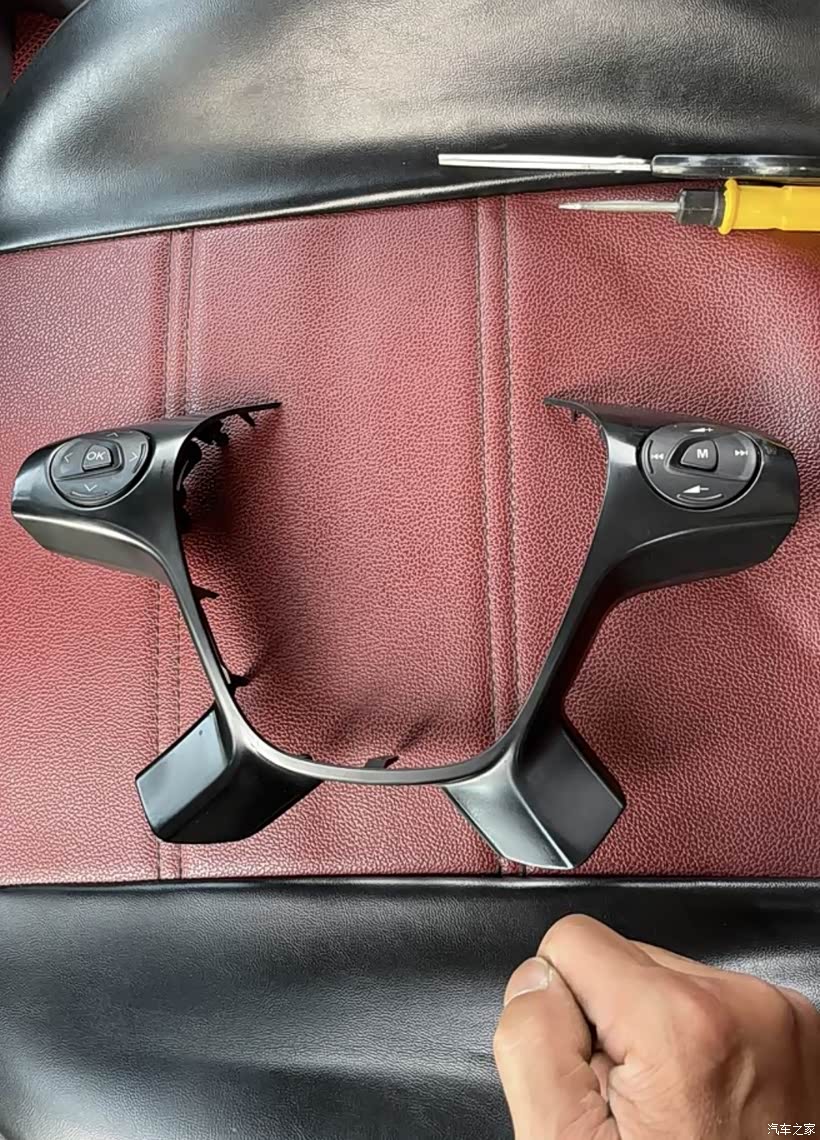

成品自我感觉不错。

按键线束游丝那头插上,线理顺。

面板框装上,插上两边按键线束,再插上喇叭和气囊插头,装上气囊。

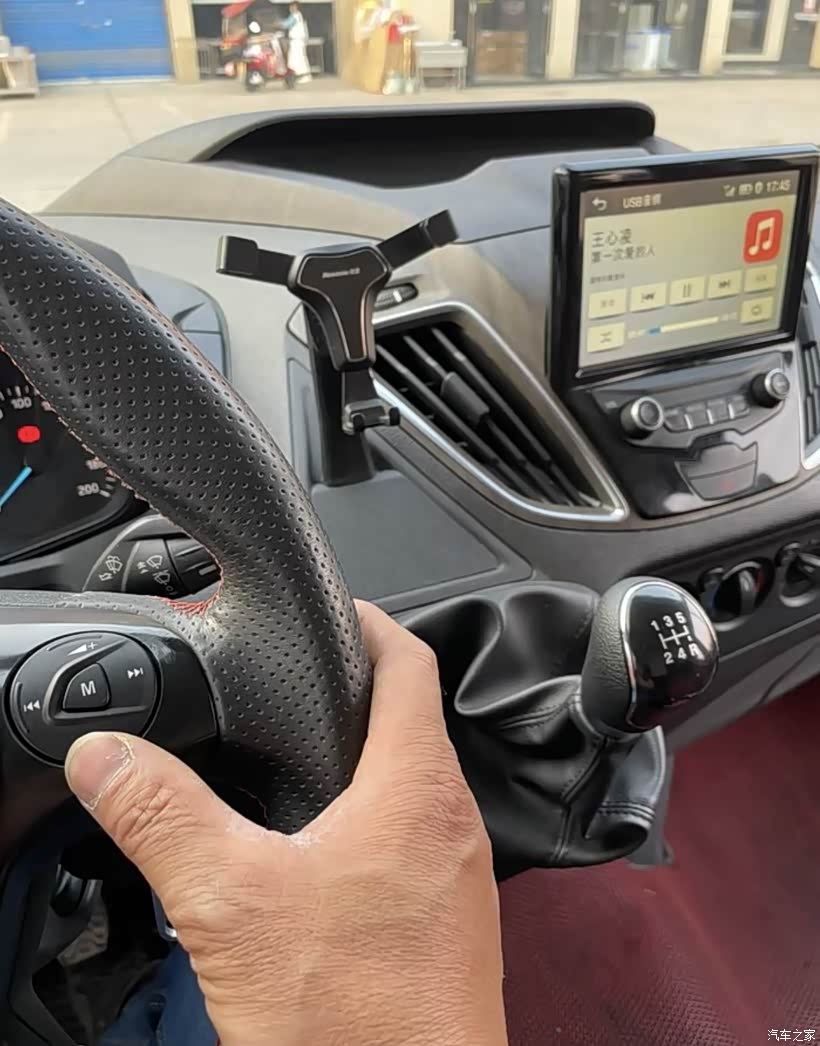

通电,模式切换、上一曲、下一曲、音量加、音量减、接电话、挂电话,灵敏通过。

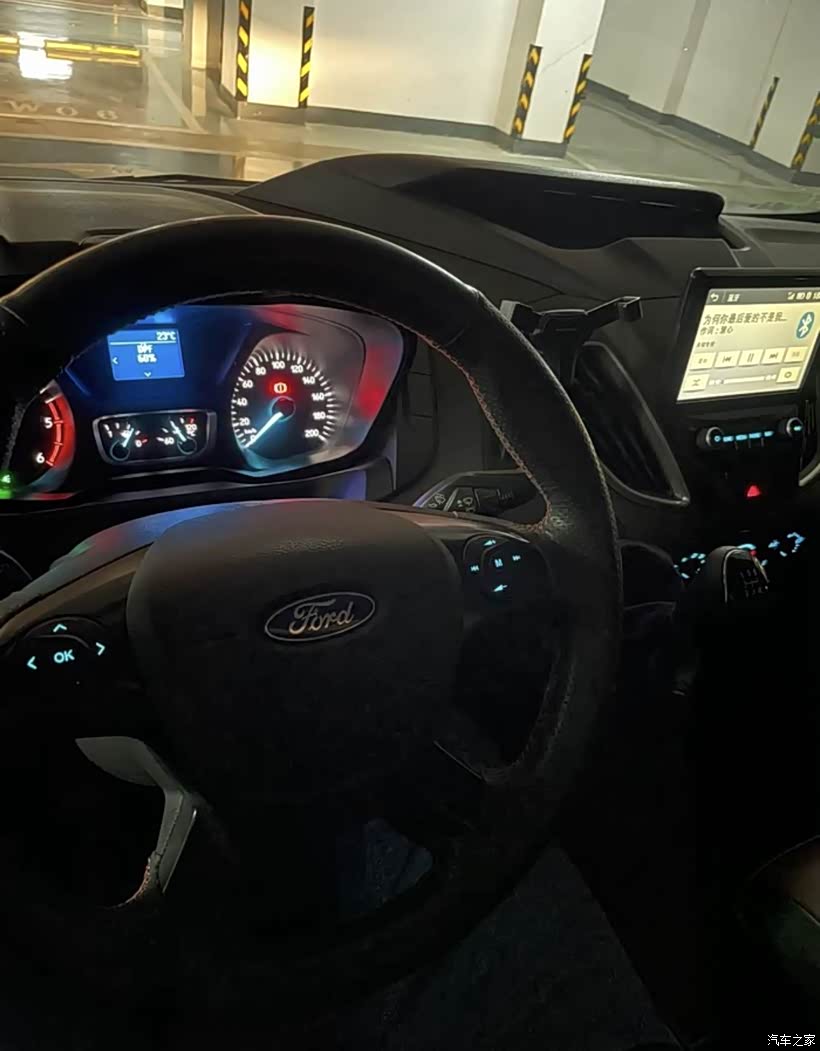

打开大灯,背景小灯同时点亮,此次折腾结束。

曾经安装的中控屏第一款:华阳Win内嵌屏,功能少也稳定,屏自带麦克风,通话糟糕对方根本听不清,可惜。

第二款:安卓半嵌屏,造型难看还挡出风口,可联网,功能多稳定性欠缺,自带麦克风,所以通话喊也听不清楚,差评。

第三款:安卓立屏,外观可以接受,同样是自带麦克风,通话对方还是听不清,淘汰。综合体验下来,考虑蓝牙电话功能比较侧重,权衡利弊后还是保留这一款。
