小蚂蚁加装柴油空气加热
1 146 发布于 2020-01-03 15:30:42 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子
我的小蚂蚁是2019年8月份跨省提的,19款高配,提车的4S店

店外停了不少小蚂蚁

到店付尾款后就立即往回开了,全部8百公里左右,中间充了三次电(宁陵服务区、郑州北服务、长治服务区)

到宁陵服务区充电中,顺便吃个午饭

郑州北服务区充电未拍照,这张是长治服务区充电中,顺便把晚饭也解决了

这是快速充电时的电压、电流、电量信息,最大电流才74A,有点小

单位充电中,跑了快7000公里,就刚开始提车时充电花钱,其他都充电未花钱

       小蚂蚁到手后就开始各种研究,听好多车友反应电动车冬季开暖气太耗电,严重影响续航里程。未雨绸缪,就开始研究给小蚂蚁增加柴油驻车加热风暖系统,驻车空气加热器主要用途为工程车及重型卡车驾驶室取暖,加热空气循环介质,将热量直接传到车室内,为风挡玻璃除霜和车室内取暖提供热源。是独立安装将将进出风与车室组成循环系统。经过研究初步定下两套方案:1、将油箱和加热器等配件全部装在前机仓内,热风经管道到副驾驶前端,穿过防火墙后进到空调系统的内循环进风口(也可以接到空调系统的外循环进风口),加热器的进风口开在主驾油门的右侧。2、将油箱、柴油滤芯、油泵装在前风仓内,加热器放在后排座椅的左侧,左后减震器的上面那里刚好有个可拆开的检修盖,将油管、控制线沿车底电池左侧的空隙布置。后经仔细考虑,确定采用方案2的方法进行安装。
       第一步,选购风暖驻车加热器。现在市场上的风暖加热器有很多厂家,价格从三四百到三四千的都有,质量也参差不齐,如何选择也让人头大,最终选择了一千多的国产某一线品牌。

这是开箱照

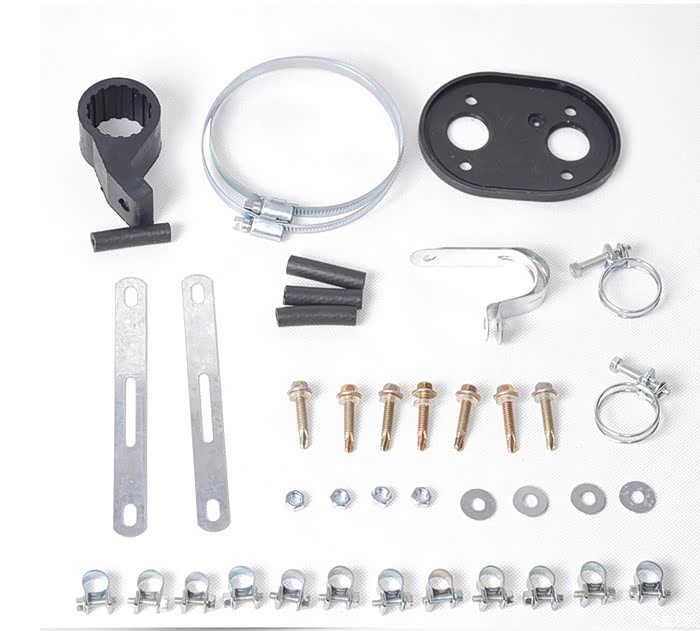

配件照1

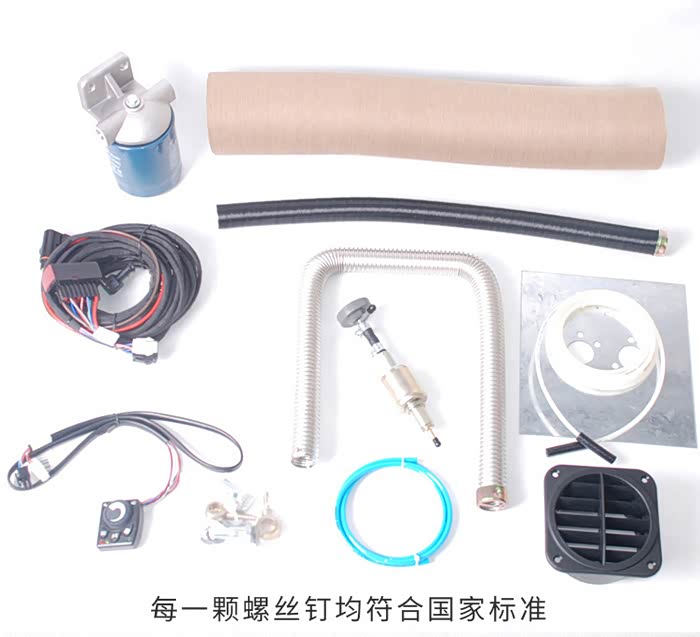

配件照2

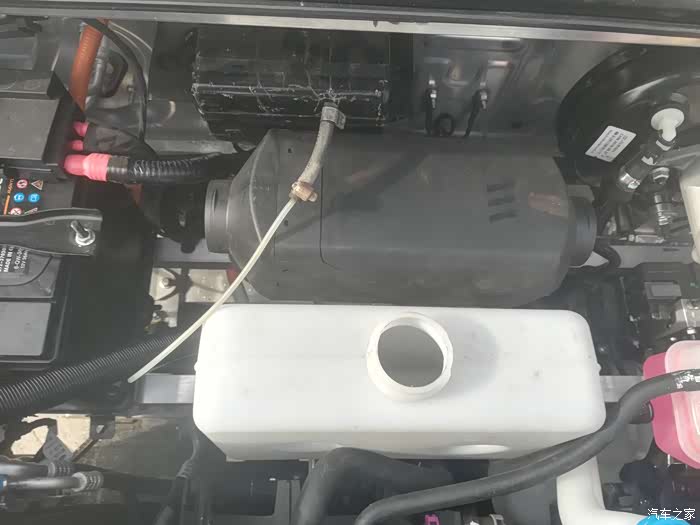

方案一的油箱和加热器的位置安装(借用别人图片)

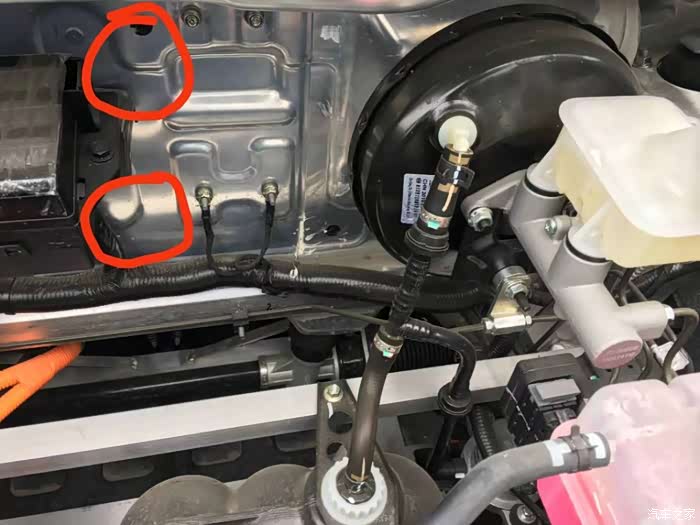

方案一:红圈内为热风管开洞位置,从此处进到副驾室内与空调内循环进风口相连

方案一:加热后的空气也可以从本图中卡片处进到空调的外循环进风口处

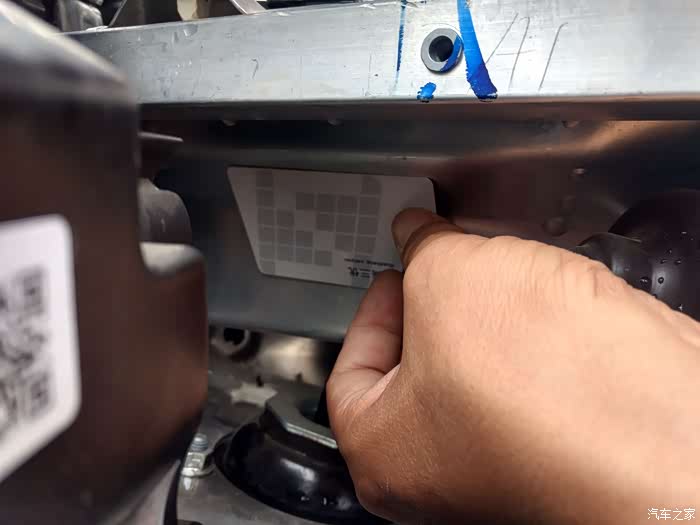

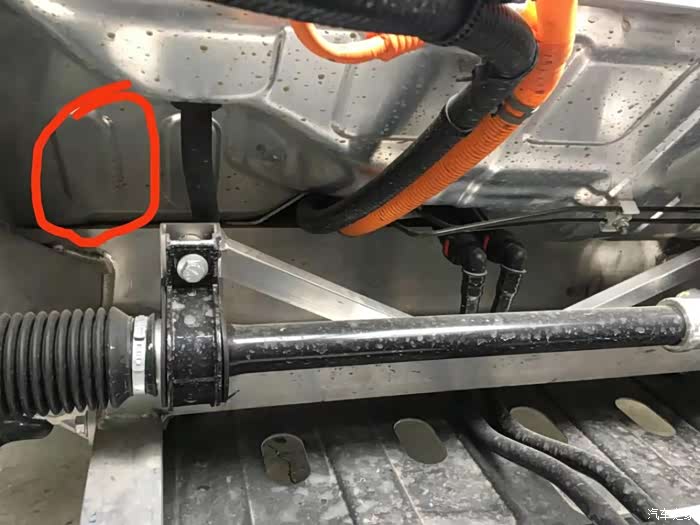

方案一:加热器的冷风进风口的开孔大概位置(从驾驶室内抽取冷风,热风进到原车空调,完成整个循环)

下面正式进入方案二的改装,在这里说一下为什么未选择方案一的原因:1、需要在防火墙上开两个孔;2、暖风管接空调进风口的接驳困难;3、加热器放在驾驶室外,可能会造成油耗增加;4、影响原车空调的正常运行。

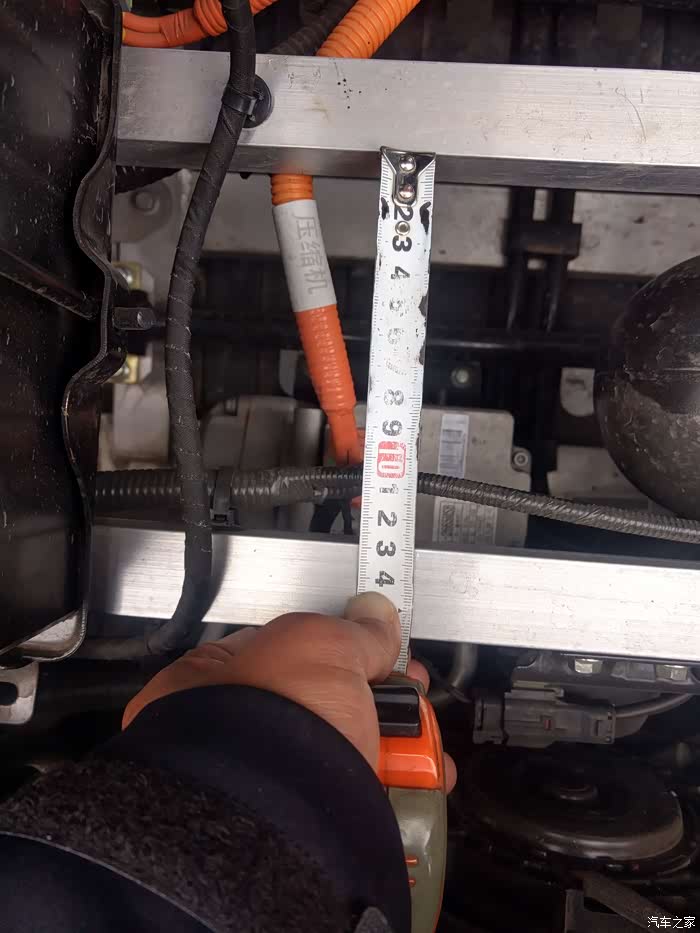

测量机仓两根横梁间距

刚好找到一段200宽的电缆桥架,在侧面各开了两个孔,用两根通丝螺杆固定油箱。

后考虑到空位还能再放一个油箱,就又加一个,两个油箱并联

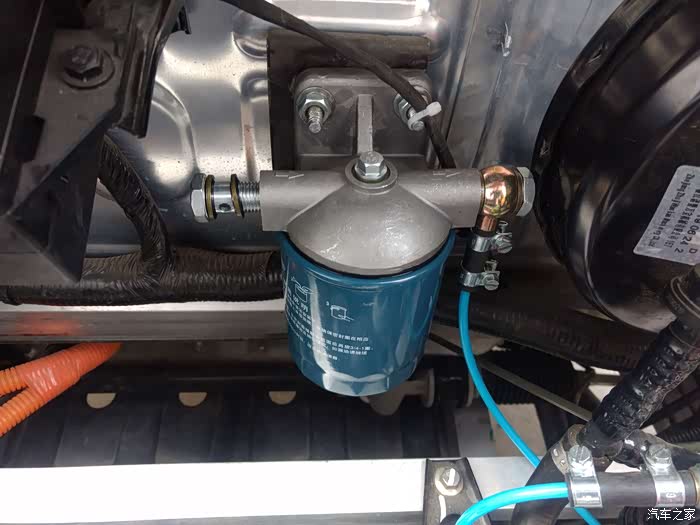

柴油滤芯安装位置,利用原刹车固定螺丝,加了一个转接件固定

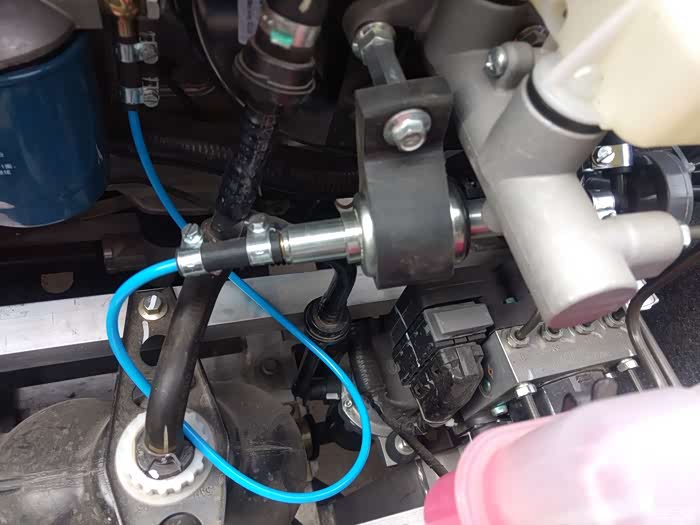

油泵固定,利用刹车总泵的一个螺丝,增加一个加长螺帽然后用螺丝固定油泵

从油泵出来的油管、控制油泵的电线、总电源线一起从左侧翼子板往下到动力电池的左侧固定耳,沿着动力电池左侧固定耳布到后面,从加热器的进风管开孔处进到驾驶室内,再到加热器,后面有图

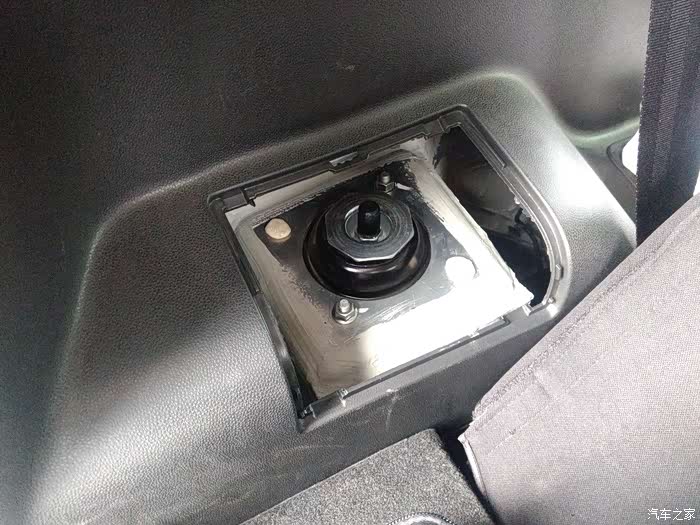

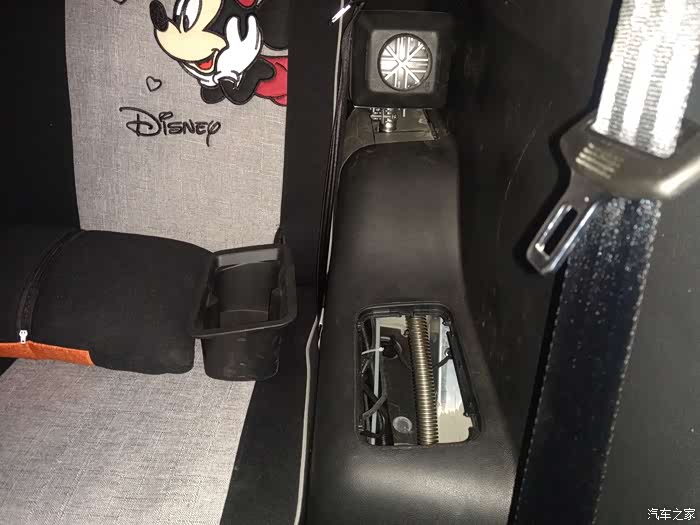

固定加热器的位置,把上面的塑料检修盖取下

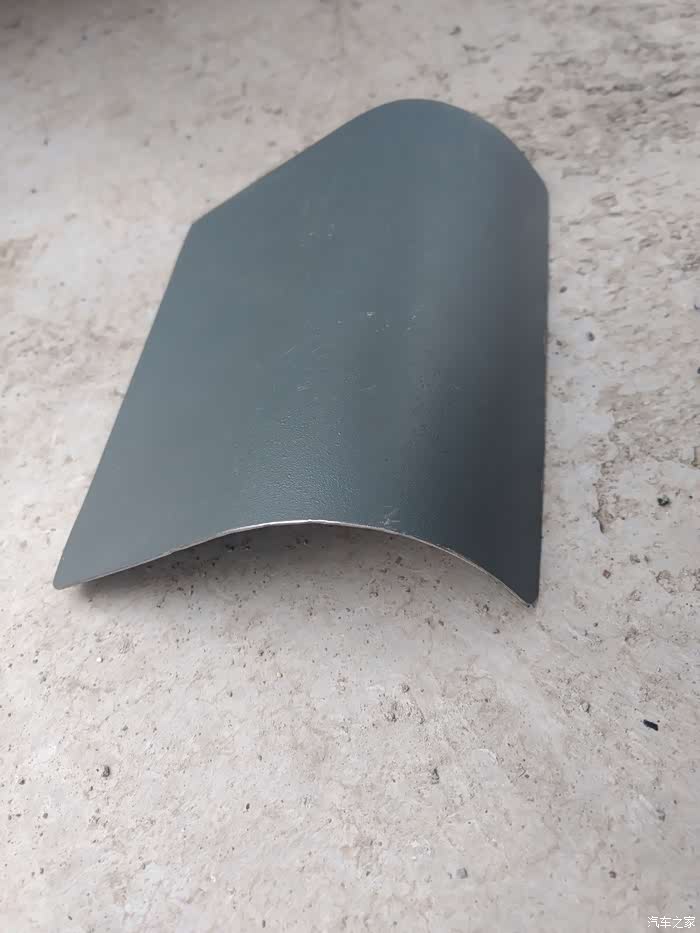

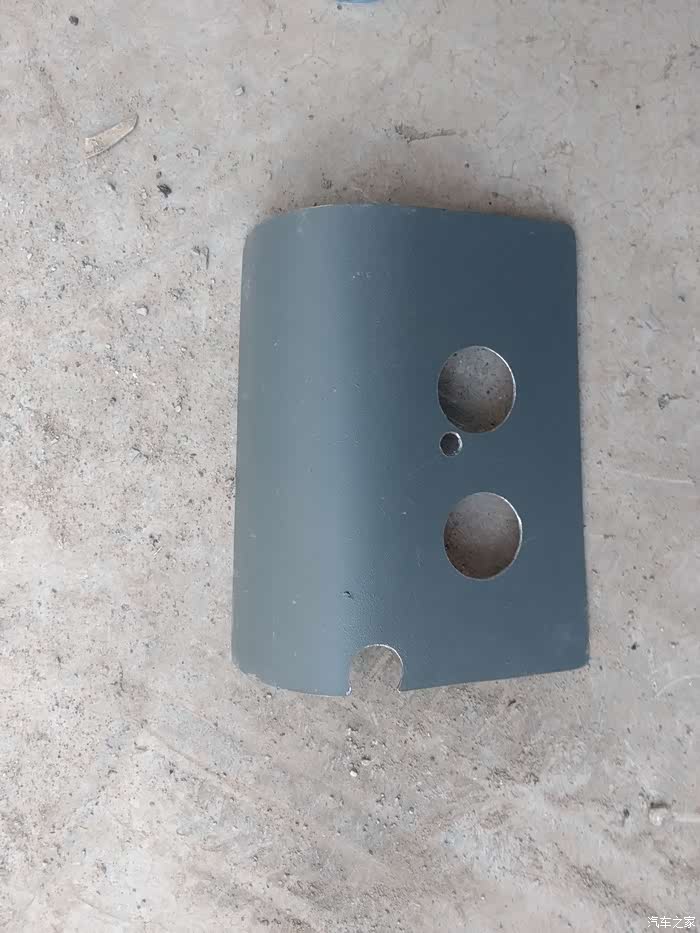

根据塑料检修盖的形状,自己DIY了一个金属的

把排烟口、进风口、电缆穿线孔开好后的样子

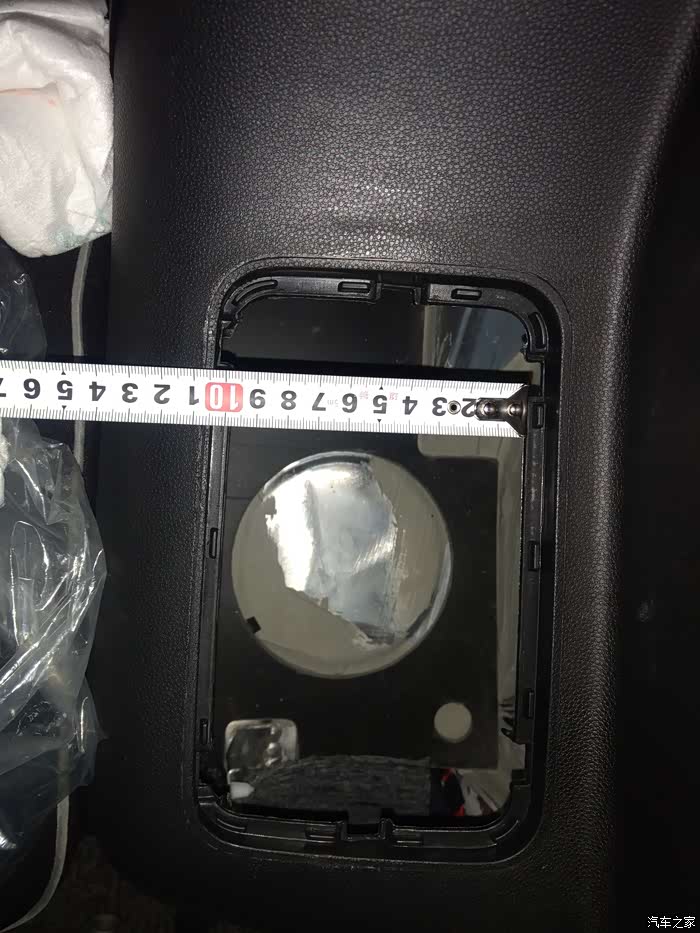

这个位置是后排左侧杯子处,把杯托取下,在圆形铝板上开两个32mm的孔,左侧为进风管口,右侧为排烟管口

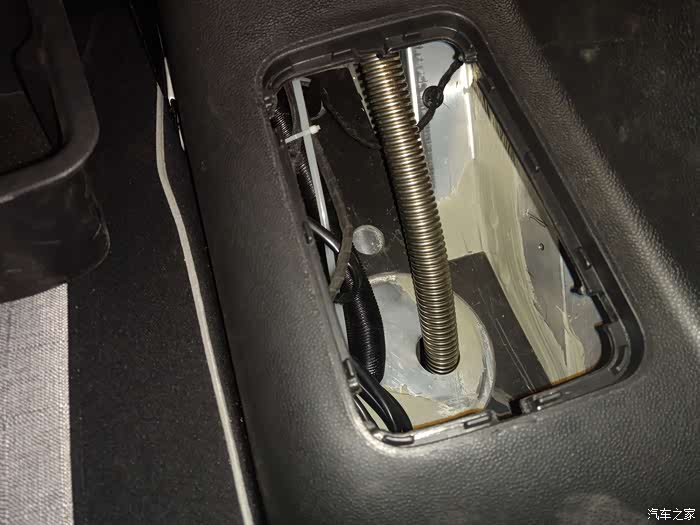

布好进风管、排烟管和控制线缆后的样子,然后就可以的把杯托塑料件恢复了

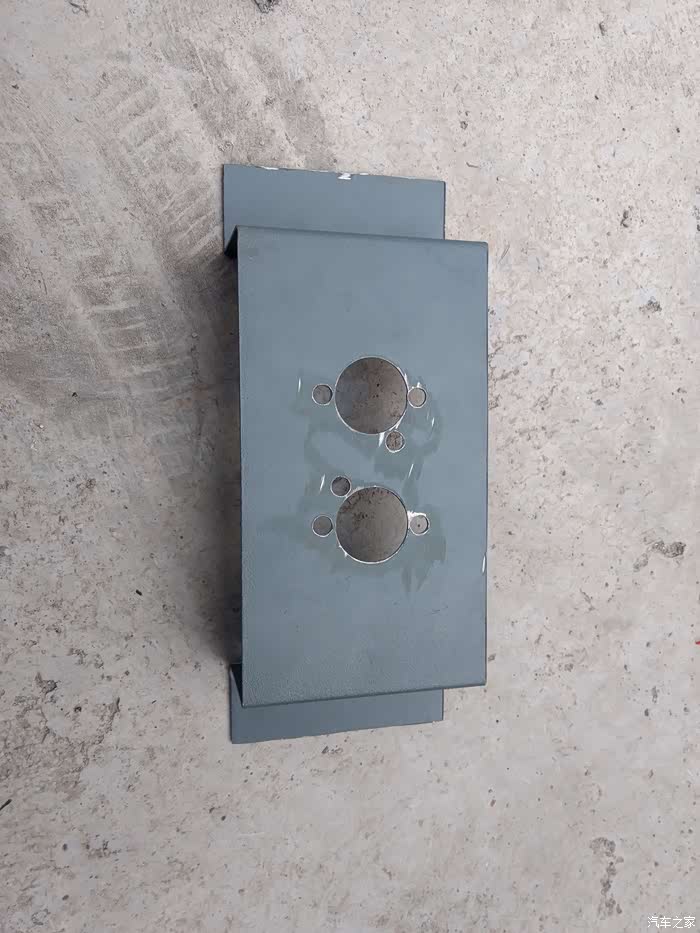

自己DIY的风暖加热器固定支架

这张图片为未加支架的样子,在后排左侧,几乎不占用室内空间

未加支架后的样子

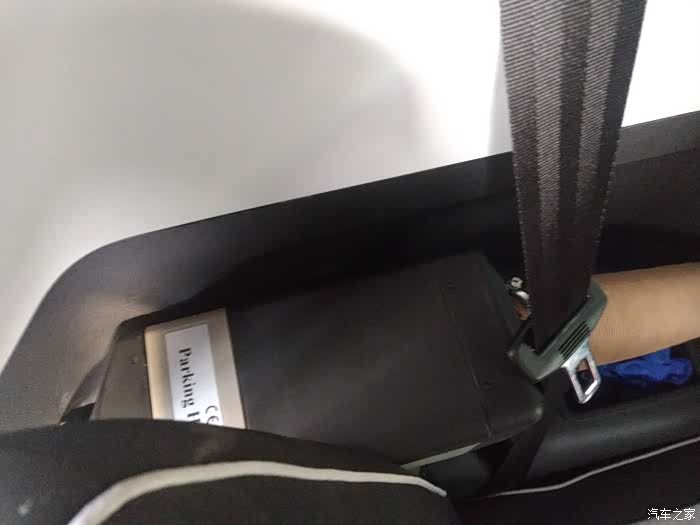

临时固定,后排座椅刚好把加热器与车体挤死

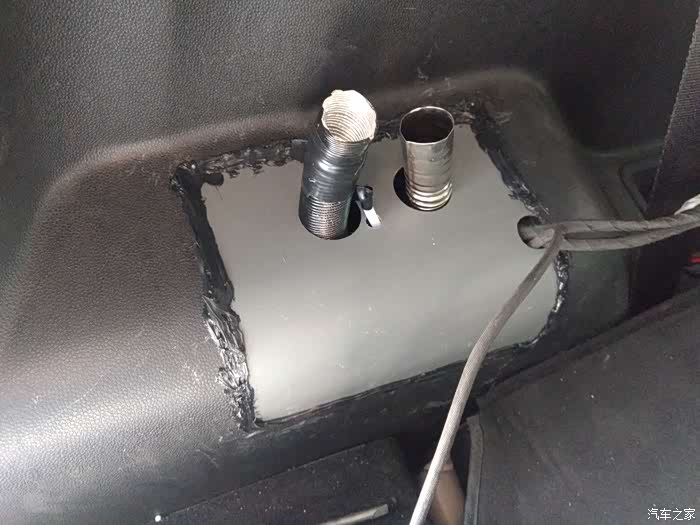

塑料管为进气管,金属管为排烟管,那三根线是电源线、油泵控制线、开关控制线

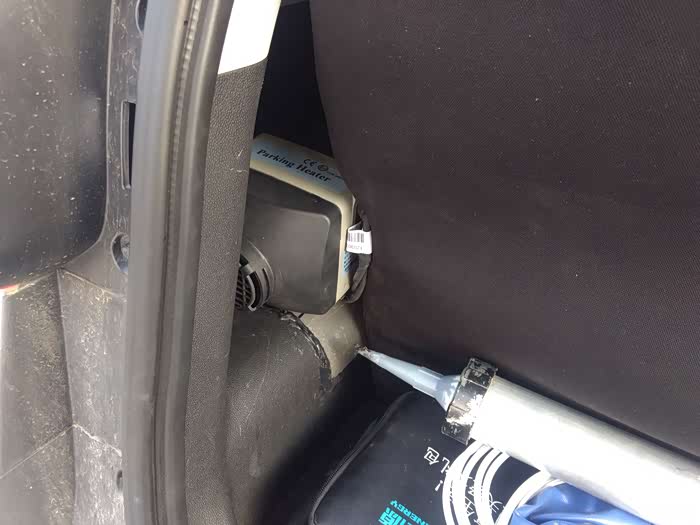

暖风机用支架加玻璃胶固定后的样子

把进气管、没管、排烟管、电线全接好

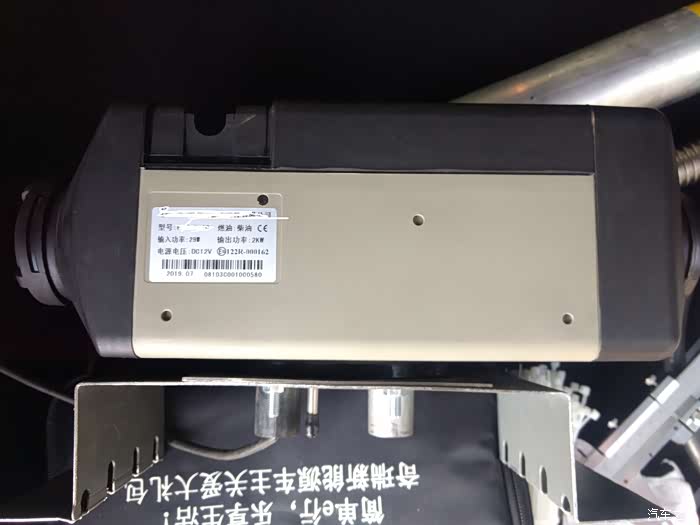

从顶部看加热器

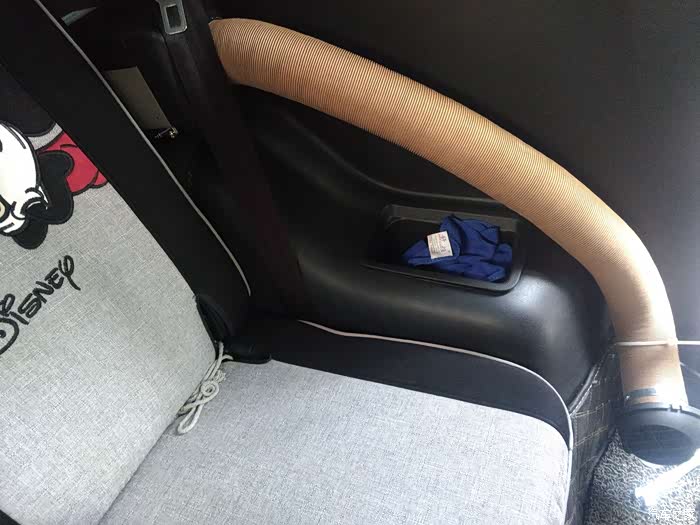

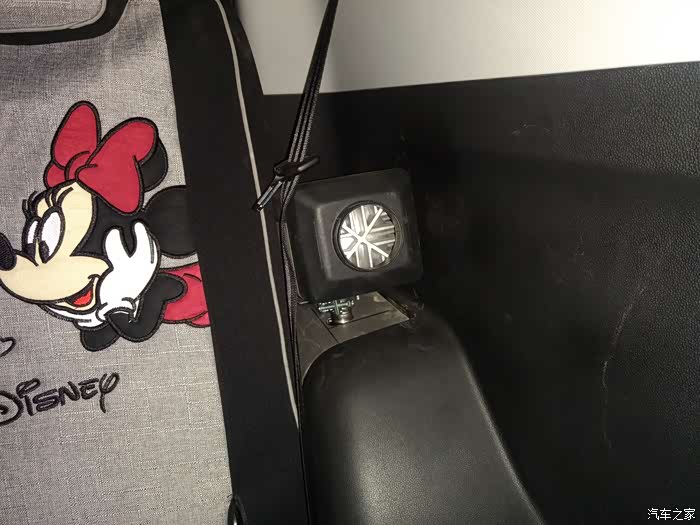

把暖风管接好,风口到后排脚部,风向主驾座椅底下吹,热风可以从中控处向上冒,后排也有热风

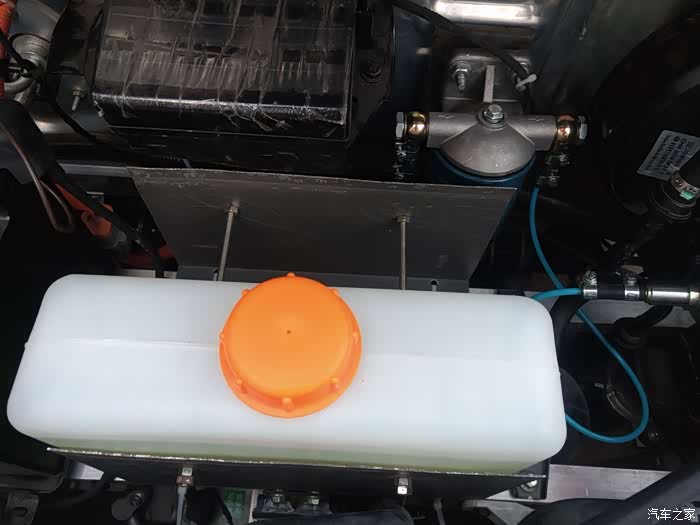

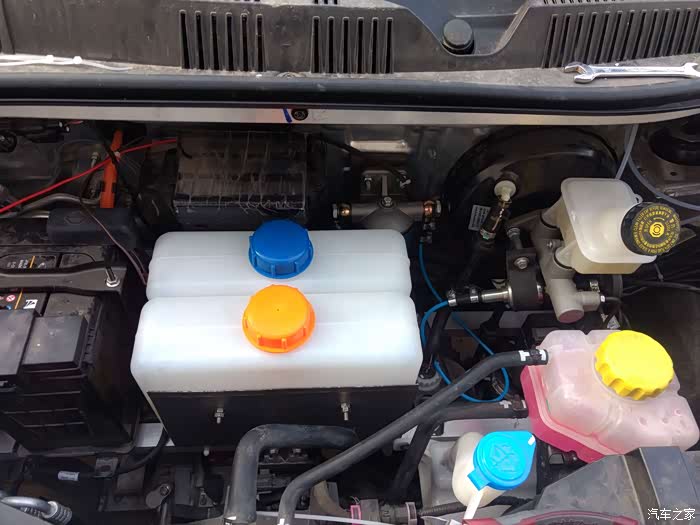

前机仓的完成全景图,油箱固定到U型钢板上,钢板用4根塑料扎带固定到两根横梁上,担心横梁开孔会降低车架整体风度

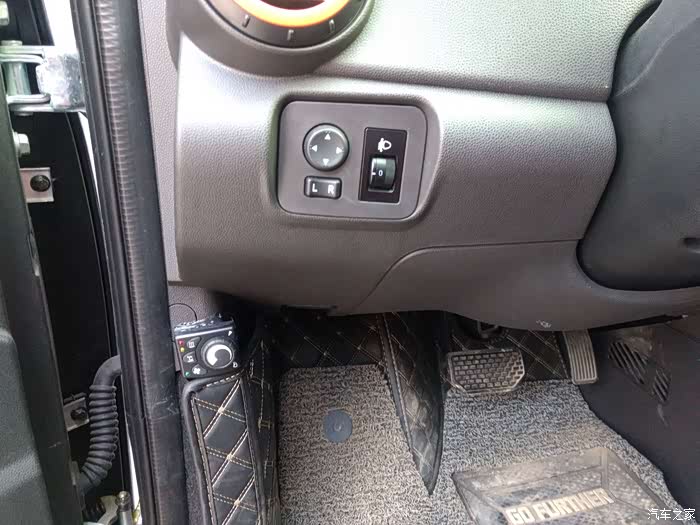

风暖加热器控制开关的固定位置,既不影响美观也不影响使用

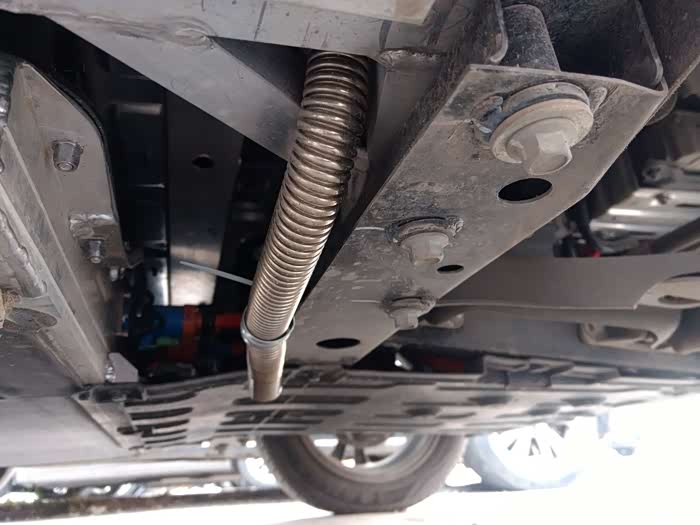

车底排烟管固定,

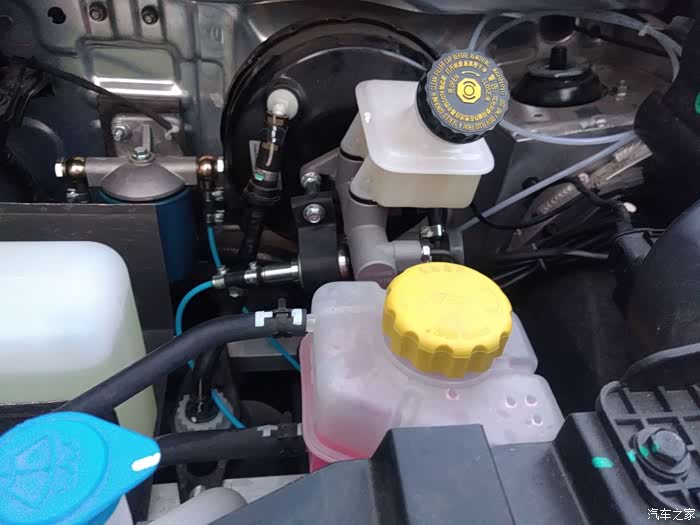

油泵、柴油滤芯的固定远景图

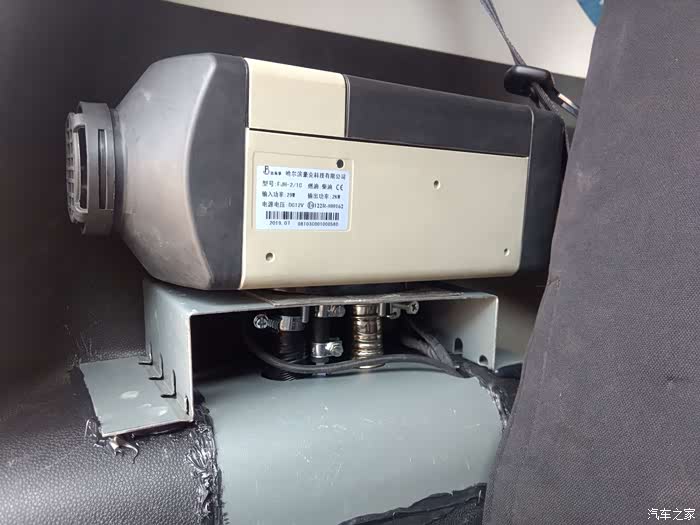

加热器固定到几字型支架上

从9.13日确定安装到9.27安装完成历时约15天,全部自己动手,刚开始主要花费在安装方案和选择材料上,实际安装就花了两天的时间。到现在已经使用2个月(11月、12月),消耗了约8升柴油,加热的室内温度还是很不错,不用再担心续航不够的问题,到天热暖和后直接把出风软管拿掉只有主机在也不太影响美观,也不影响原来的空调系统,个人感觉挺满意的。美中不足的是两个油箱的柴油消耗不是同时下降的,需要隔上几天把油箱盖打开让油流通一下,让消耗少的油箱内的油流到消耗多的油箱内。
