DIY铁锂电池替代铅酸电瓶
爱车已经三年多马上4年了，去年加了超级电容，目前所有功能都正常，启停也一直再用，上次保养，测量电瓶100%，但是停车打双闪两个多小时，提示电量低了，知道实际容量可能也就50%了，电瓶寿命短是正常的，准备再做一个铁锂电池，几年前做过2个，这次更有经验了
预算费用900内，买一个原配电瓶也差不多价格，开始采购，电芯比较难选，我们的电瓶尺寸比较小，壳体内部尺寸165*165*295大容量电芯放不下，千挑万选，找到比亚迪磷酸铁锂43安时电芯，尺寸将将满足，开始采购
预算费用900内，买一个原配电瓶也差不多价格，开始采购，电芯比较难选，我们的电瓶尺寸比较小，壳体内部尺寸165*165*295大容量电芯放不下，千挑万选，找到比亚迪磷酸铁锂43安时电芯，尺寸将将满足，开始采购

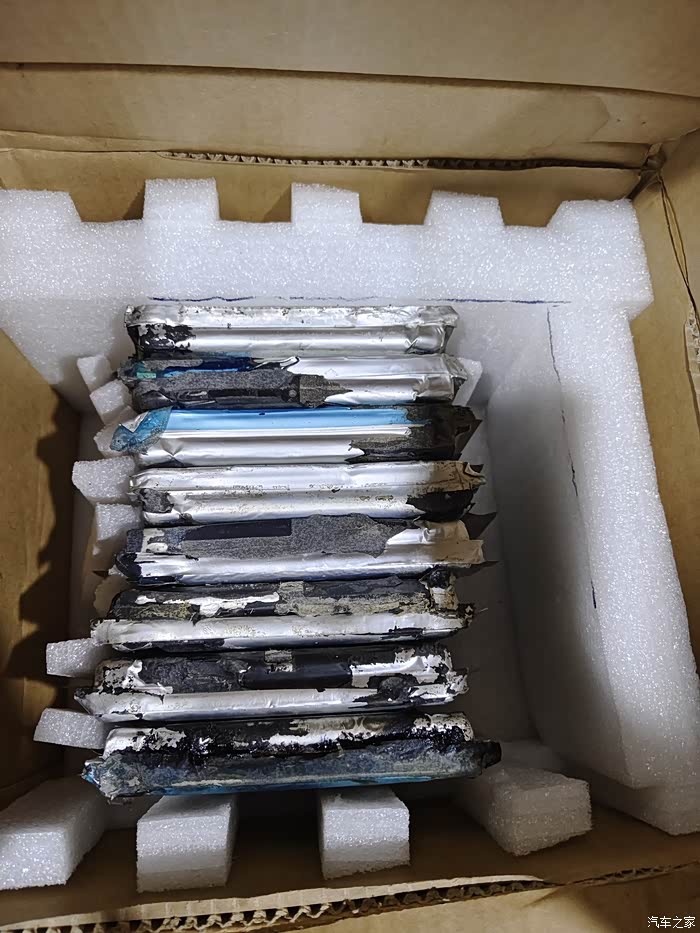

拆机电芯卖家选44安时的，最好的
和我们电瓶同型号的壳子
主动均衡，带蓝牙和温度，手机可以实时监测电池数据

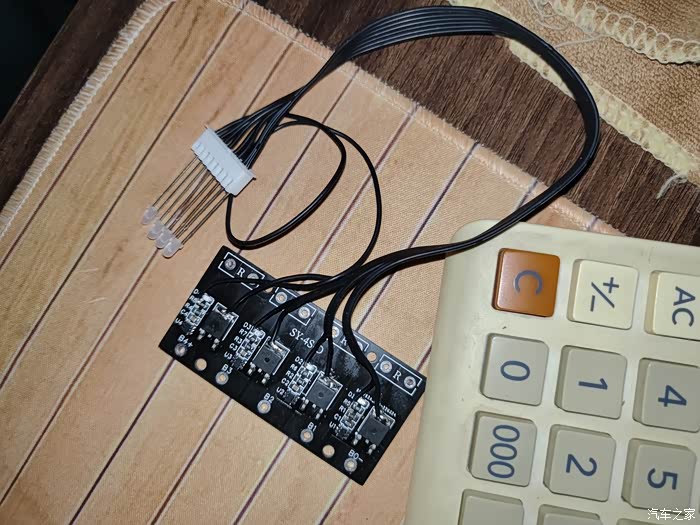

被动均衡，主要是防止电池超过电压损坏的
买个电压表，装不装待定，因为蓝牙可以查看，这个应该是用不上
25平方编织线，主要是柔软，薄，比电缆更好用，还节省空间，需要套热缩管用
为了防止说是卖货的，就不发价格和链接了，货已经到了，最近忙，等过几天开始测量电芯，看看内阻是不是一致，到时候拍照片，给大家看实物
为了防止说是卖货的，就不发价格和链接了，货已经到了，最近忙，等过几天开始测量电芯，看看内阻是不是一致，到时候拍照片，给大家看实物

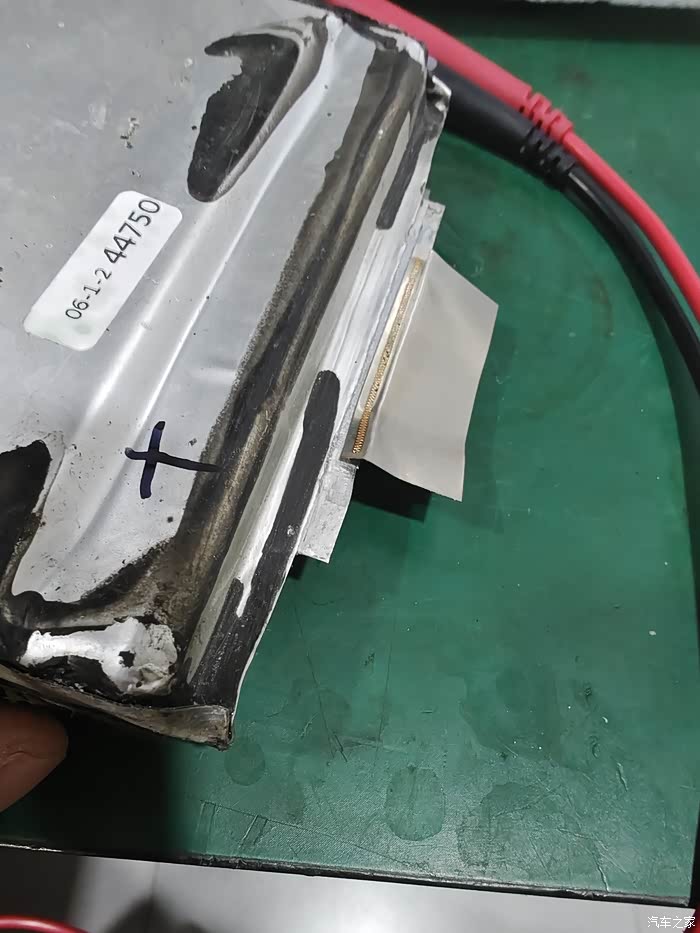

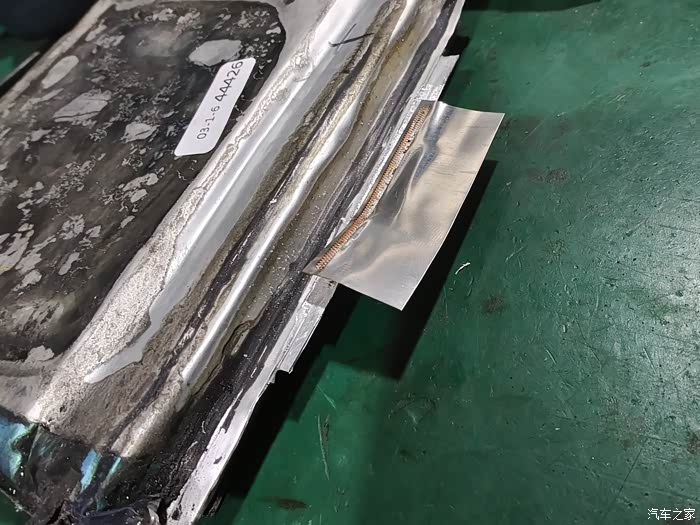

电池转镍开焊了，没有焊接牢固，北京发货费劲，自己研究做点焊机，试试看能不能焊接牢固吧
掏钱买材料，这次投入优点大了，这个是控制板
进口的点焊笔
上次剩余的硅胶线4平方，准备做点焊笔的线，双股
以前做整流器的电容，就当废物利用吧，估计容量不够，实在不行就用12v电池
采用焊接的方式了，买的焊油和焊锡丝到了，发现焊油没用，专用焊丝好使
上大家伙，都烧红了，小的不行，一定要用大的，短时间焊接完成，否则容易烫坏电池绝缘层
每块电池都焊接一遍，看着还凑合
剪裁绝缘用的青稞纸，电池之间一定要做好绝缘，发现外皮可正极是通的
贴起来还行，写上正极的标志
做好的PCB 板子焊接，少焊接点固定下
连原装级耳一起，固定到位
焊接的还凑合，应该比较牢固，大电流也没事

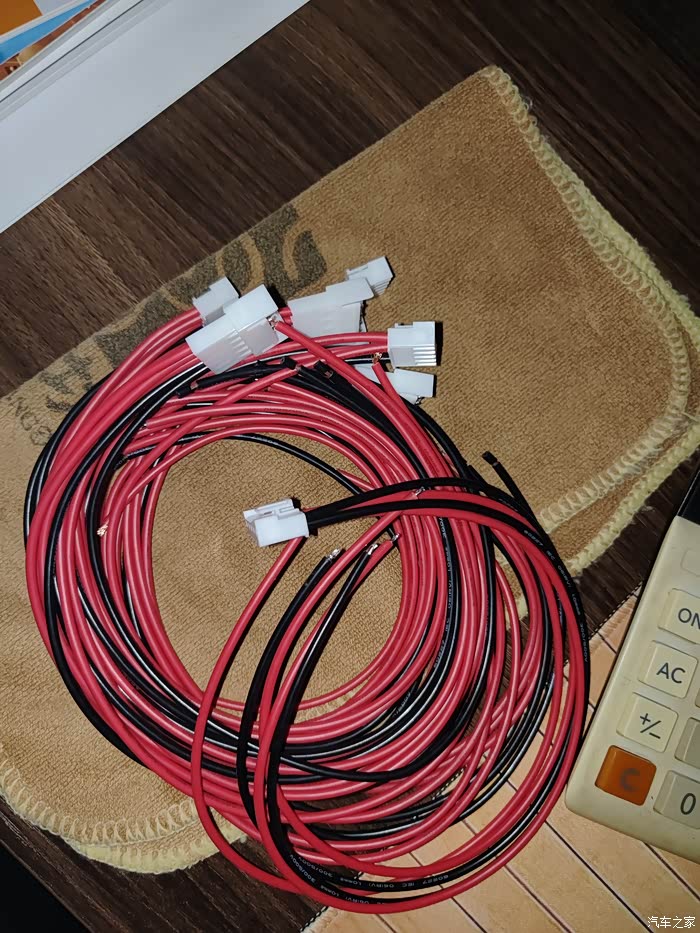

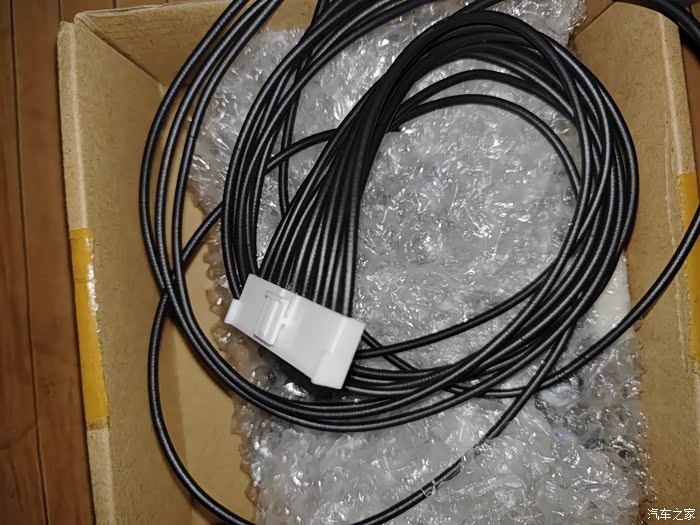

绑扎好电芯，开始连接均衡线，2根，一个接主动均衡，一个是被动均衡（超压动作）保护电芯过充
被动均衡板子，大电流外接电阻
被动均衡的指示灯，打孔固定并且做好密封
被动均衡的大功率电阻需要散热，开始加工散热片
切割完成，装配时候再打胶密封
打孔装大功率电阻用
被动均衡焊接好线路了
散热片装壳子侧边，看着还可以
这是电瓶侧面开孔
比划一下散热片，安装还可以，应该不会占用太多位置
均衡指示灯通电测试下
底部垫一层高温隔热棉，主要起减震作用，防止电芯震动损坏
主动均衡采集的电芯参数，看着还行
第一组由于均衡线比其他的长点，可能采集的电压低，这是单独给他充电后看看均衡效果
放了一周，看浪费0.1v 还可以，主动均衡基本不怎么耗电
这就是神器，主动均衡的板子，上面的参数都是这个东西采集来的，开关需要引出来，万一长时间不用可以关闭了
上盖加泡棉，主要是防止震动的，没用高温棉，电池上面会再盖一层防火棉的
电芯安装到位，泡棉塞紧保护板，均衡板等，用于固定，回头用灌封胶密封
均衡板的开关引线
充电测试
这个充电器最大就智能25安了，实测差不多27安电流充电，电芯没任何温度等变化
放电测试，大电流大约40-50安，我的表最高只能到30安，测量超上线，测试不出来电流了
1欧姆可调电阻，3千瓦，调节到0.3欧左右，直接烧红，照片是有暴力风扇吹的情况下，还是红的
放电，电芯一致性非常好，看来电芯质量还不错，测试完成一个循环，再次充电，胶水蒸发没了，让电池外壳厂家补发（自掏运费），灌胶防护（主要减震防止损坏）
今天天气好，开始装车了，拆掉顶吧
拆掉电瓶护罩，旧电瓶太重了，不好往出拿
拆掉负极，这是装好新的时候拍的
铁锂电瓶装好了，看着还不错吧，禁锢所有螺丝，开始启动
obd电瓶检测的参数，启动瞬间10.48v，铁锂不是满电状态，以前是10v（加超级电容），下面有图片
这是电瓶的均衡板参数，这个均衡板，一直做均衡，有点耗电，放置几个月，电瓶从满电 放倒3.3v了，如果长期停车不用，建议关闭均衡，APP就能操作。
这是老电瓶的参数，加了超级电容，启动瞬间将近10v，没有超级电容下，8伏，旧电瓶4年了，拆掉闲置，留着备用
最后编辑于2024-01-25 15:55:13
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
这是个高手
-
期待
-
这样的手艺支持是必需的
-
高手哥
-
楼主高手呀
，有几个小问题：1.这是针对车内的12V蓄电池吧？48V那个据说很贵的家伙，啥时候也DIY一下，哈哈？
2.这是要将4个BYD的磷酸铁锂模组串联起来，组成约12V、160AH的电池组，装到一个电池壳子里，充当蓄电池使用？
3.与原车发电机相匹配的BMS模块怎么解决？（电池模组的充放电管理问题，影响安全，慎重考虑）
-

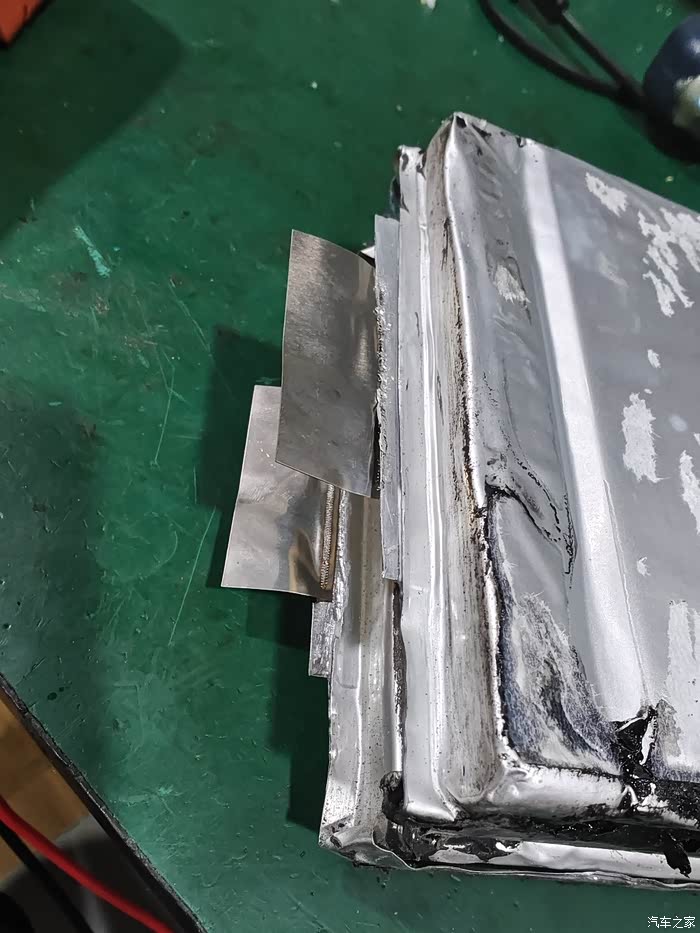

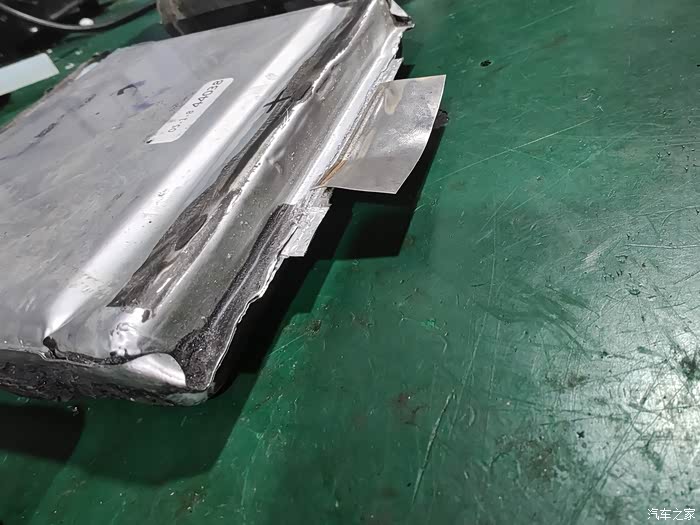

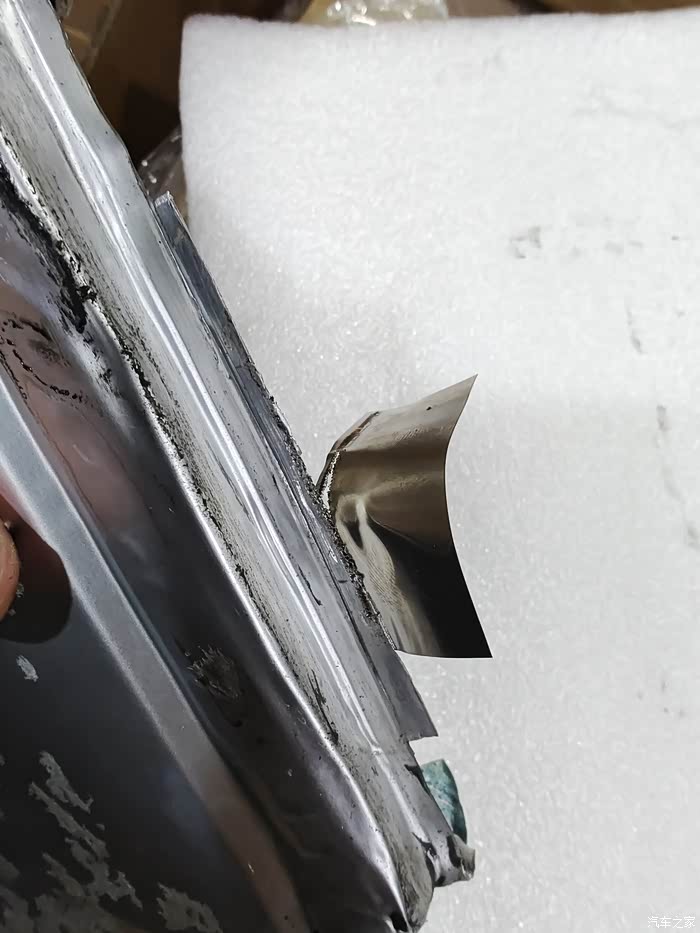

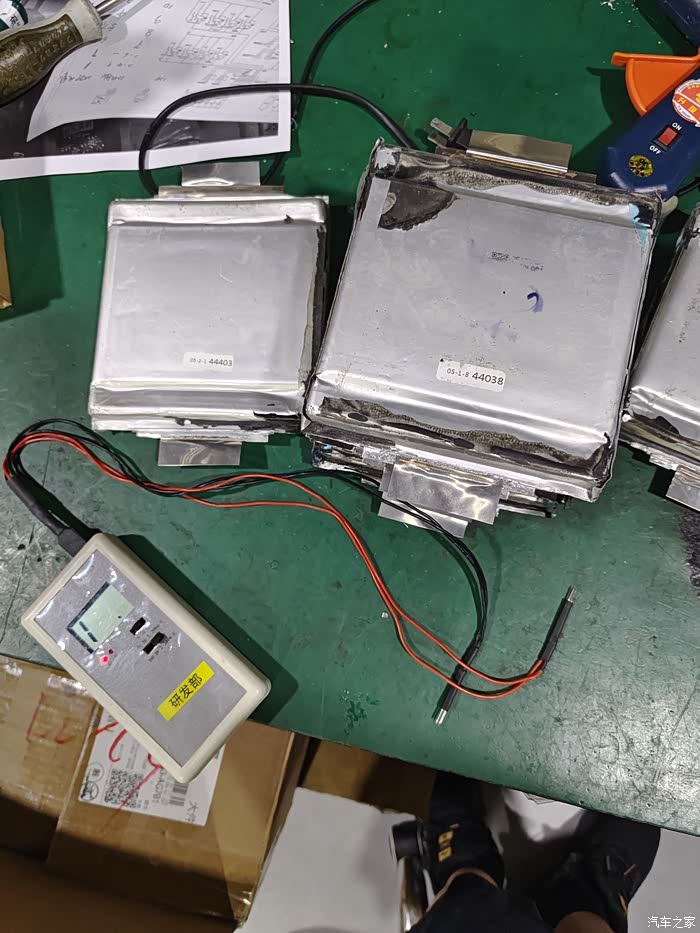

给看看真家伙吧，遇到个大麻烦，电芯测量内阻1.1豪欧左右，大问题，卖家转镍，正极铝的没焊接牢固，商家态度很好，让发回，可惜北京发不出去电池，明天找人看看能不能补焊，实在不行就买东西自己焊吧
-

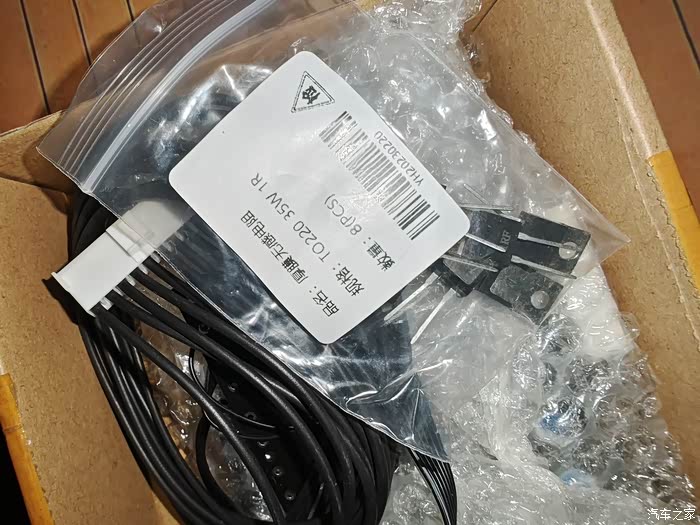

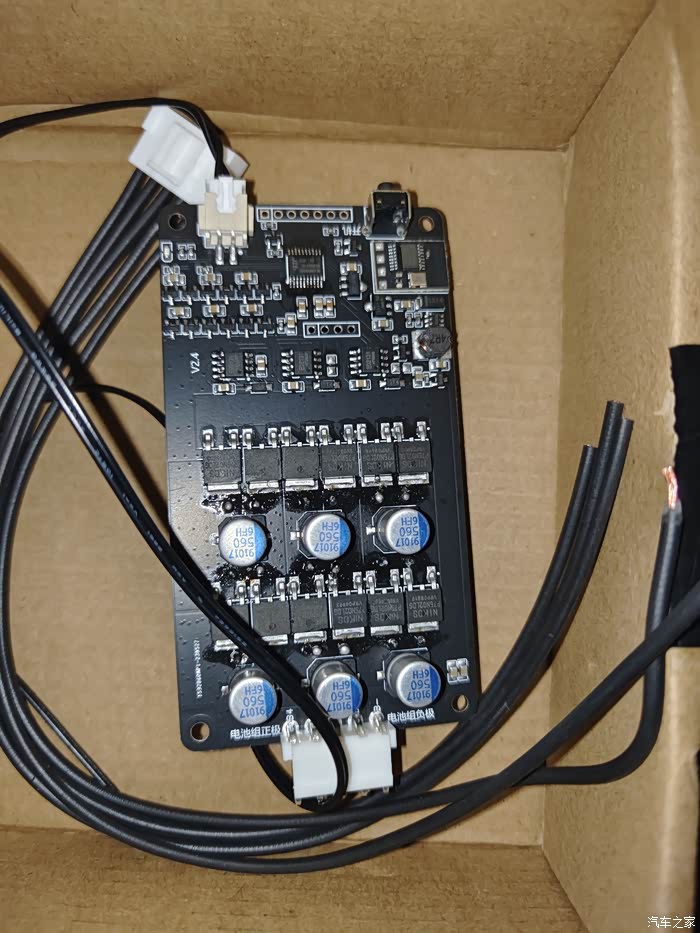

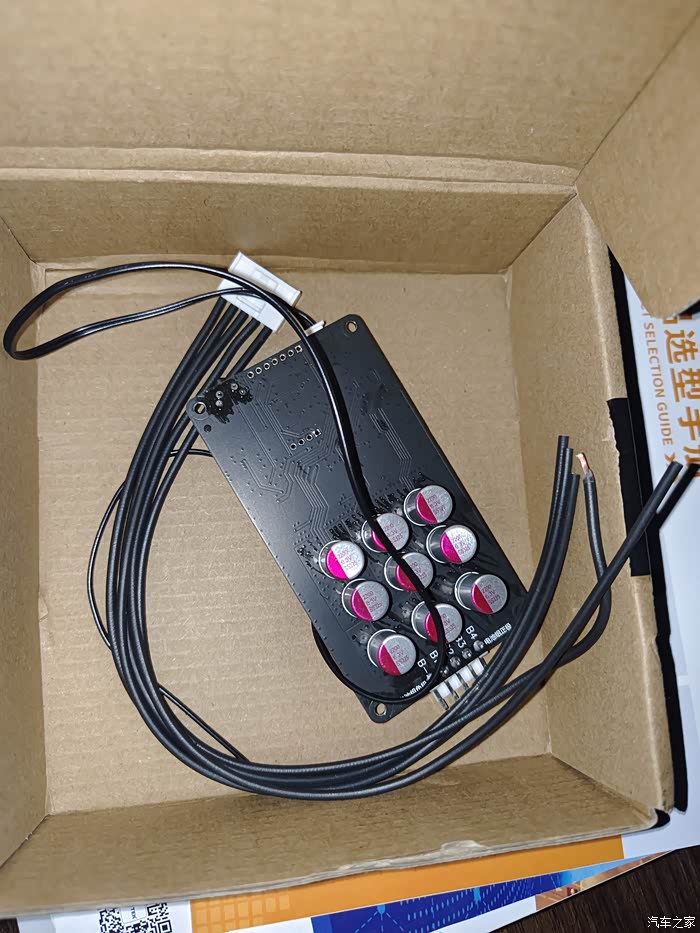

主动均衡板，带蓝牙，均衡电流5安，被动均衡，2欧电阻，超压保护的，需要加散热片，已经买了
