【改装篇】亲手更换车窗模块,实现锁车一键升窗功能将锋驰高配化
1 181 发布于 2018-08-09 00:48:01 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子

改装缘由


《亲手更换车窗模块,实现锁车一键升窗功能将锋驰高配化》***内容大致就是标题的延展,锋驰车主都熟知原车只有一键降窗功能,没有一键升窗功能,升窗需要一直手动完成,特别是熄火停车锁车离开之后,一定要检查车窗是否全部完全关闭,然而对于我这种大脑袋,经常忘记检查,自去年12月买车至今已经有8个多月,每月至少1-2次忘记关窗,被邻居和路人都打过电话告知,就在上周二参加培训,早上停车在公共停车场晚上开车回家竟然发现未关窗,8个小时,车内还有扔进来的宣传单页,我忽然一身冷汗,检查物品,值得庆幸的是财物都在,感谢社会,虽然没有丢失任何东西,但是也不能再大意下去了,“亡羊补牢”一下吧,在马爸爸手里淘得一物件车窗控制模块,具有一键升降和防夹功能,今天有空,亲自动手安装,第一次从事拆卸车辆配件相关的工作,用时比较长,大约1小时才弄完的,其实很简单,有经验的选手15分钟左右即可完工。
下面请看图文详解!

改装流程

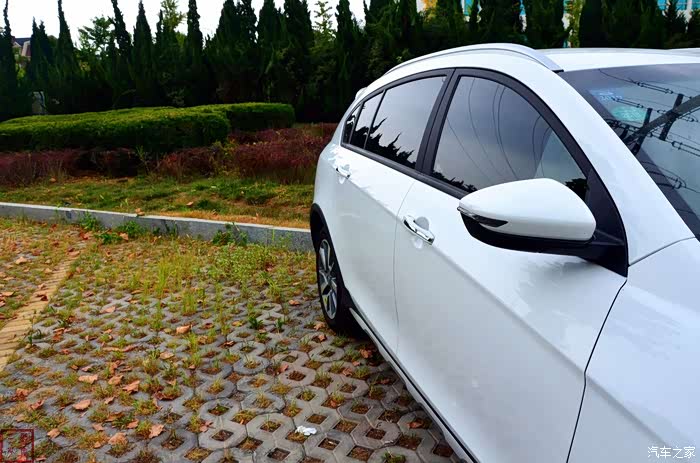

镇楼:炎炎夏日,展翅透气,差点中暑。

一、首先停车熄火,脚垫撤出,以备下跪使用。

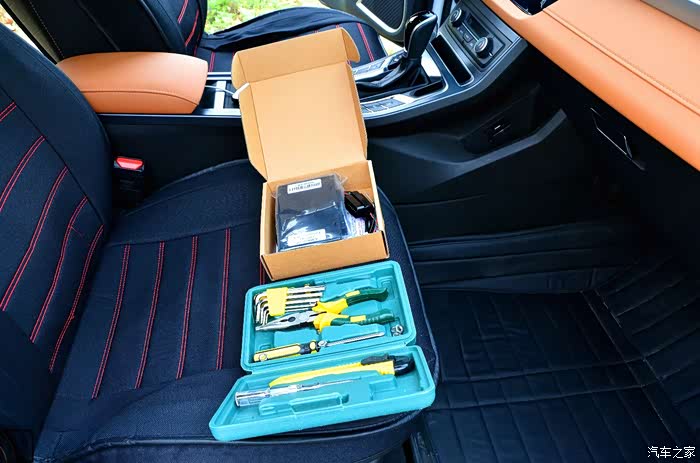

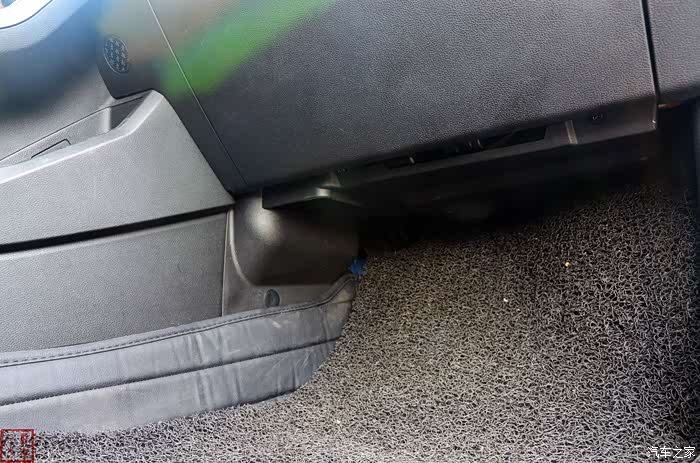

二、从马爸爸家淘来的宝贝和需要的工具,其实一个十字花螺丝刀即可,施工区域在副驾驶中控台手套箱下方。

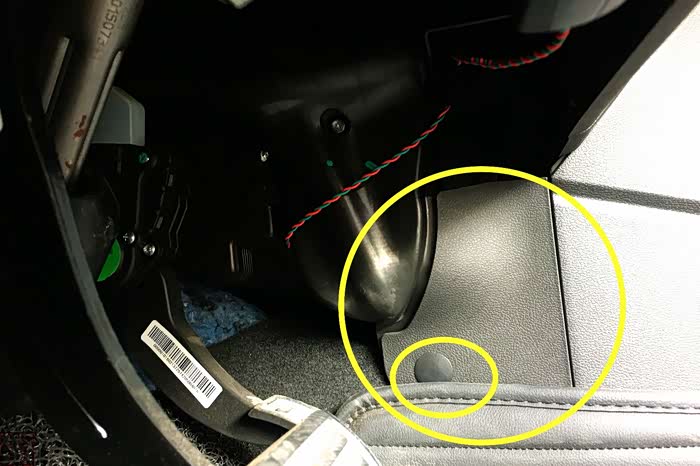

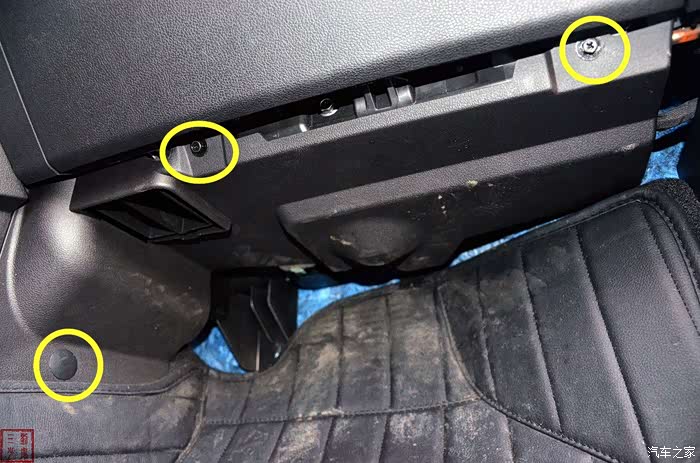

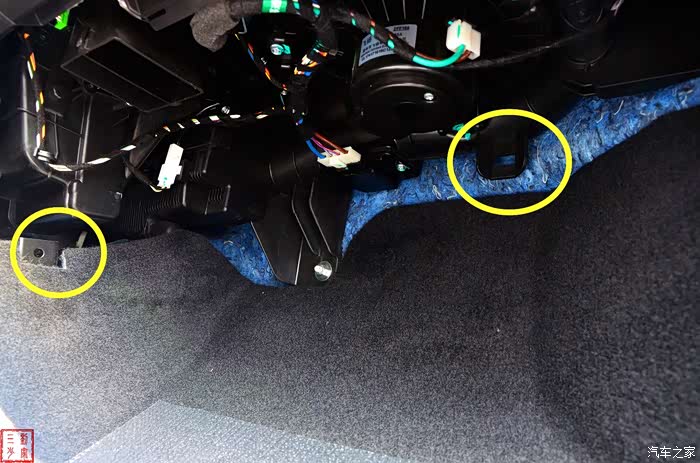

三、用十字花螺丝刀将两个螺丝拧下,然后将塑料丝堵拔出。

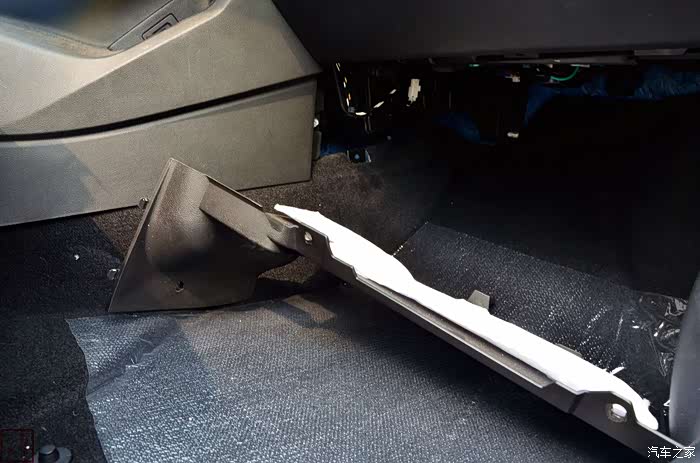

四、装饰板内侧向外轻轻一拉,即可顺利拆下。

五、内部展示,都是些什么对于汽车小白的我也不清楚。

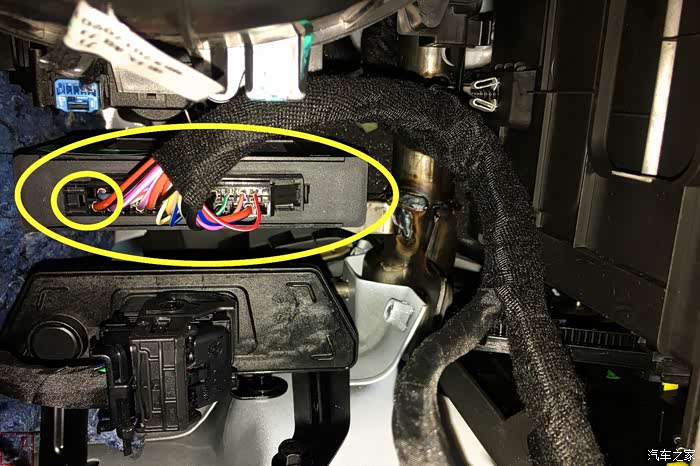

六、探头进入即可看到原车控制模块,用力扣起内侧将插头拔出。

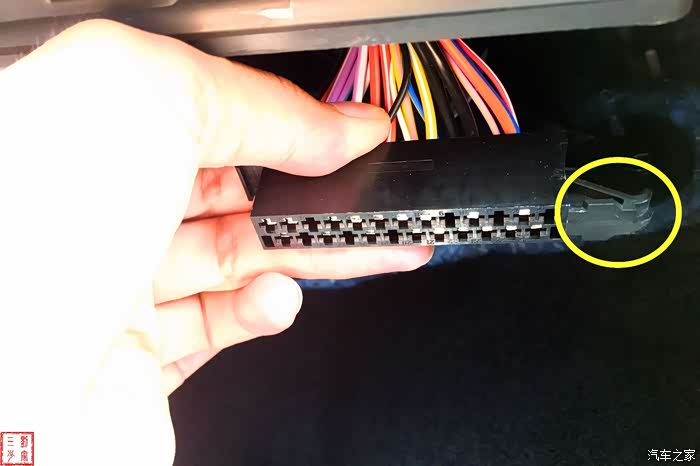

七、仔细观察插头,有一侧带钩。

八、将插头带钩的一端插进新模块。

九、使劲按下另一端即可,连接时车辆会发生滴的一声,其实很简单就安装完了。使用遥控钥匙就可以实现升降车窗的功能,但是我们的车还有把手锁车功能,所以还需要连接OBD线。

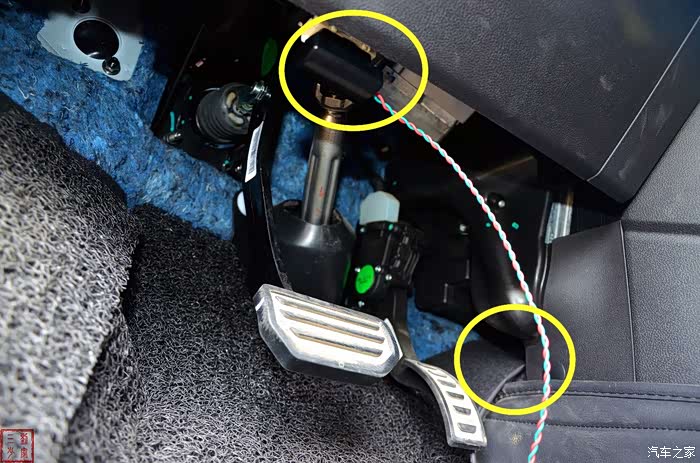

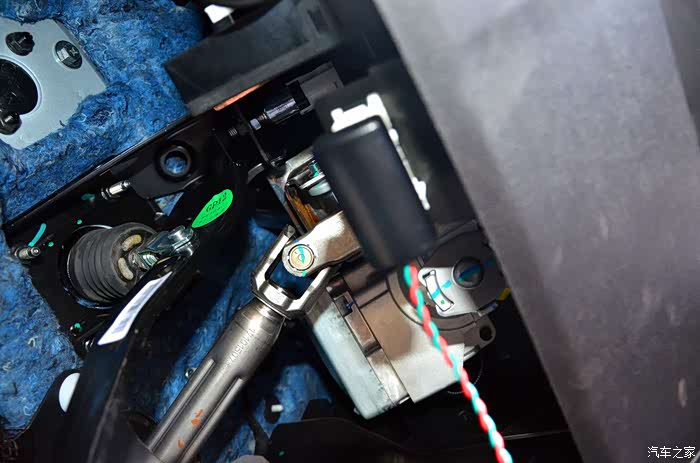

十、原车OBD接口在主驾驶方向盘下方,从下向上看即可看到,将黑色插头和原车白色插槽链接,然后将线从缝隙中引入副驾驶一侧。

十一、链接OBD插头

十二、整理主驾线路,将扣板打开隐藏。

十三、隐藏好,盖上扣板。

十四、还是比较完美的。

十五、另一侧更简单,将白色插头插入模块,完工。(模块带有蜂鸣系统,防夹提示和留缝提示,需要接入喇叭我没有连接)

十六、将连接线隐藏在地板下,美观更安全。

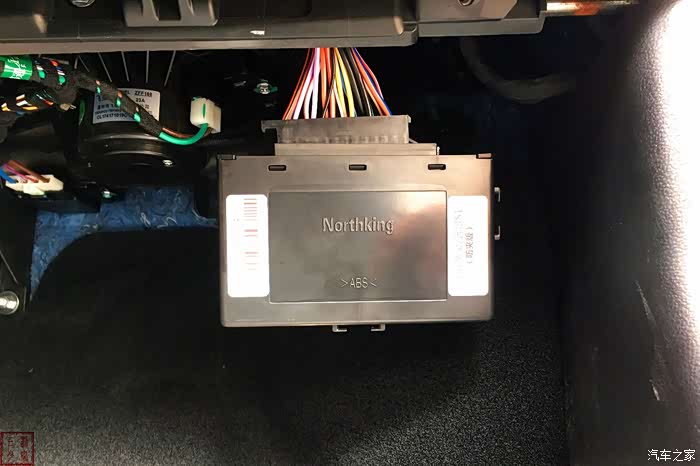

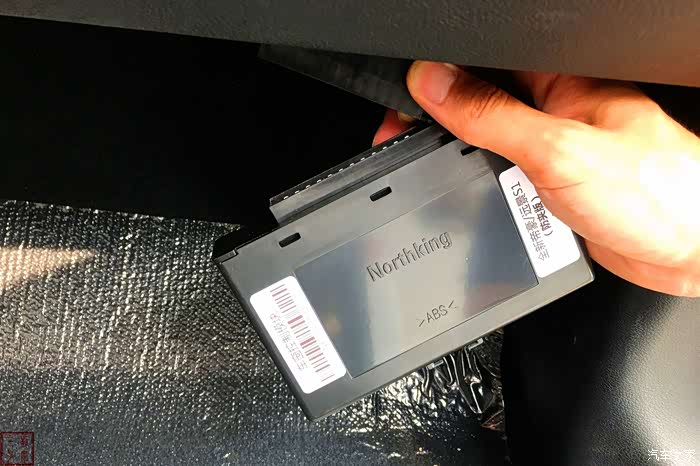

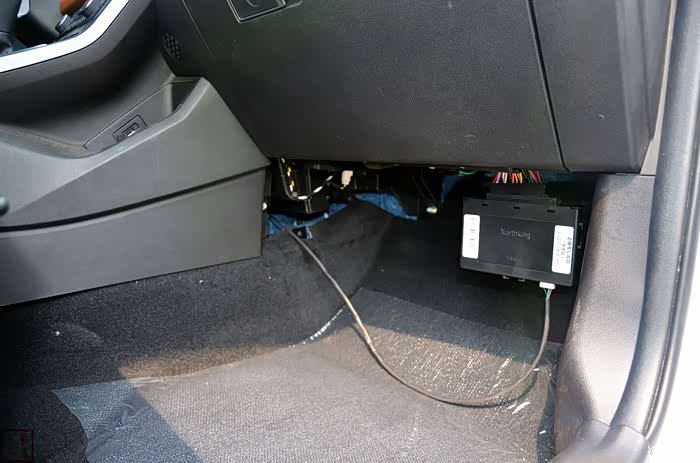

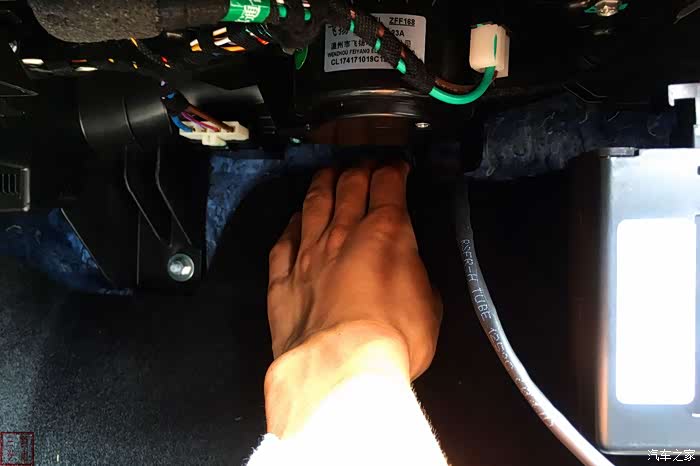

十七、最后找到合适的位置将模块固定,(原模块不要试图拆除,拆不掉),假装有人陪我一起。

十八、固定完毕后,调试完毕(调试就不叙述了,后期视频教学),安装扣板,需要注意两个卡扣即可。

十九、拧上螺丝,完美收工。

汗流满面

挥汗如雨

安装调试完毕后可以实现的基本功能


一、把手锁车或者遥控锁车,均可四窗同时自动升窗,也是我最需要的功能;
二、四门车窗按键均可一键上升,原来只有一键下降;
三、防夹功能,遇到障碍自动降到低,如需蜂鸣提醒,需接入喇叭系统;
四、锁车自动留缝功能
五、遥控车窗下降功能,两下开锁键四窗同时下降。
还有其他功能暂时未测试,以上功能基本够用,安装完毕,该配置直逼顶配锋睿版的锁车升窗

还是老样子


半面之美

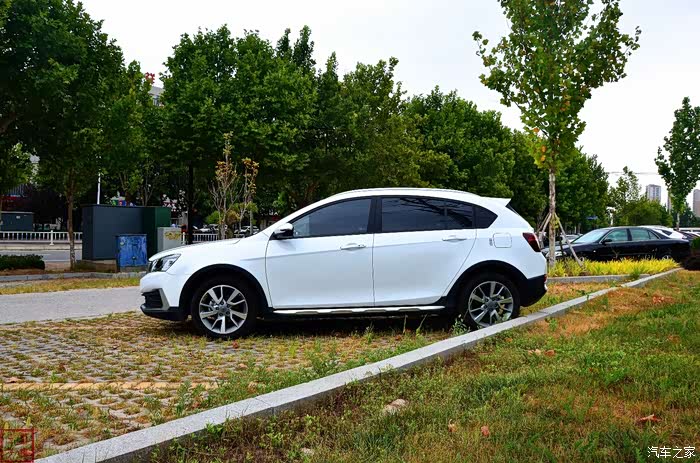

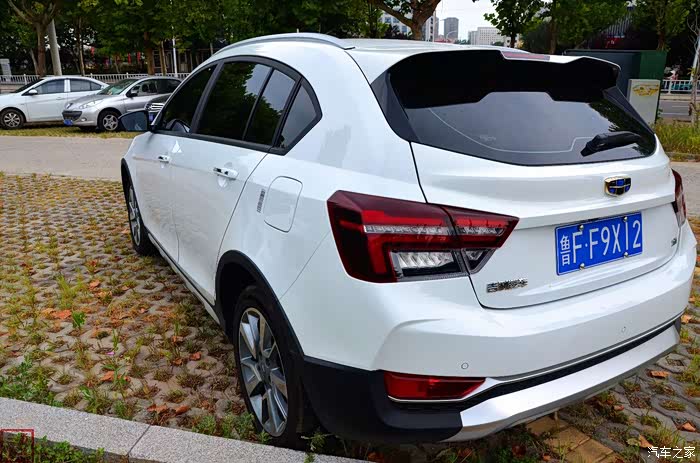

停车场的45度

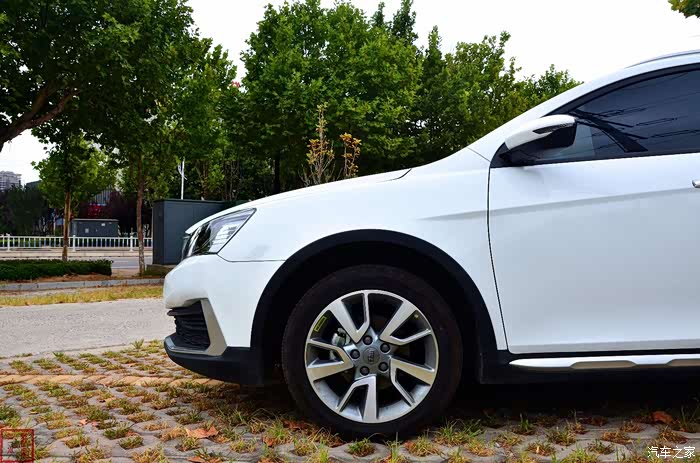

车身弧线优美靓丽

古战戟尾灯的特色

尾部比较协调风韵

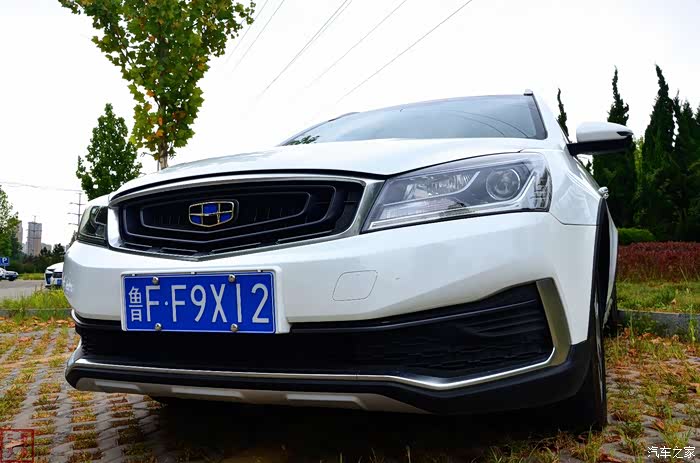

鹰眼大灯,涟漪格栅

涟漪中网

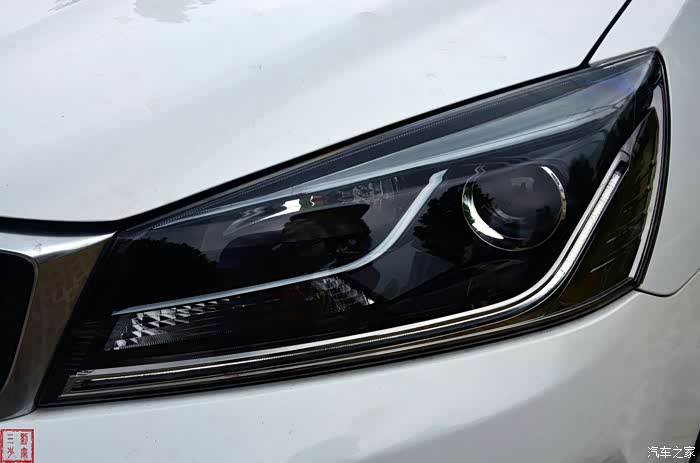

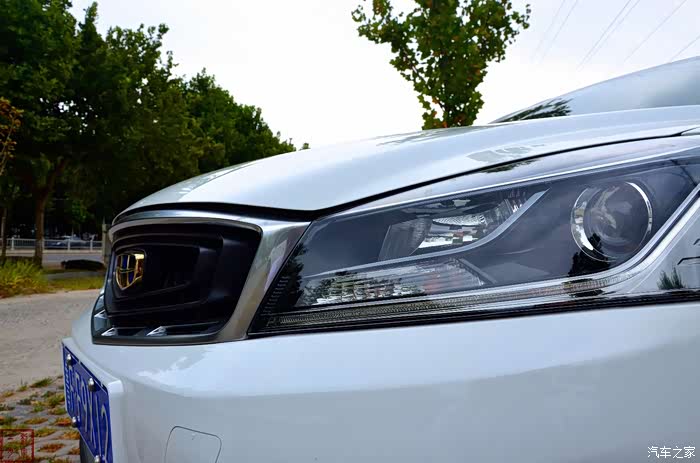

多层次的鹰眼大灯

虎啸獠牙一样的下格栅霸气十足

腰线笔挺

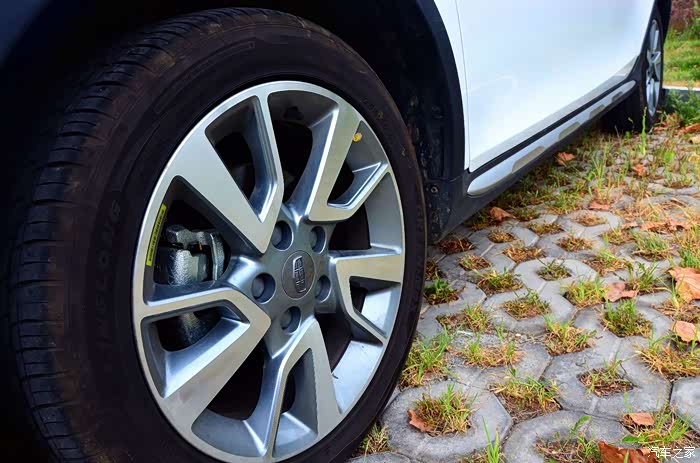

铝合金尖刀轮毂年轻时尚

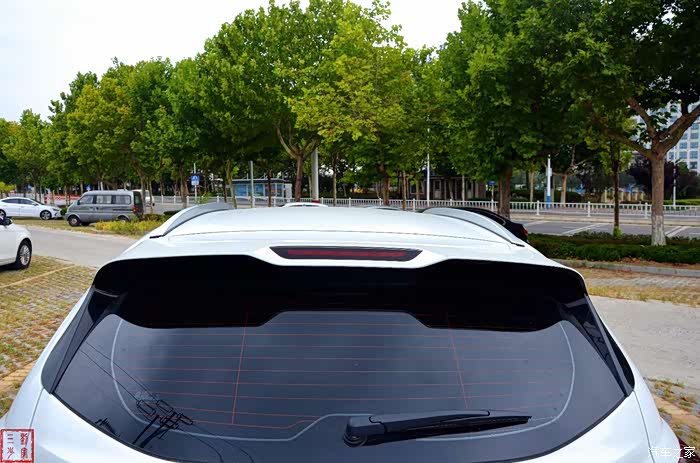

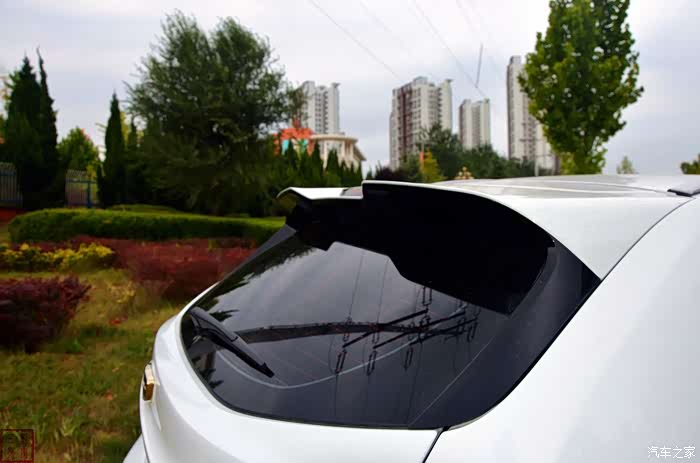

运动尾翼个性十足

高位刹车灯

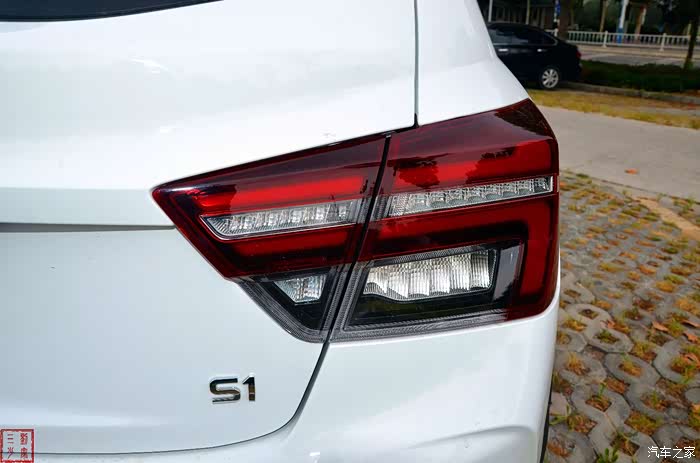

古战戟尾灯特写

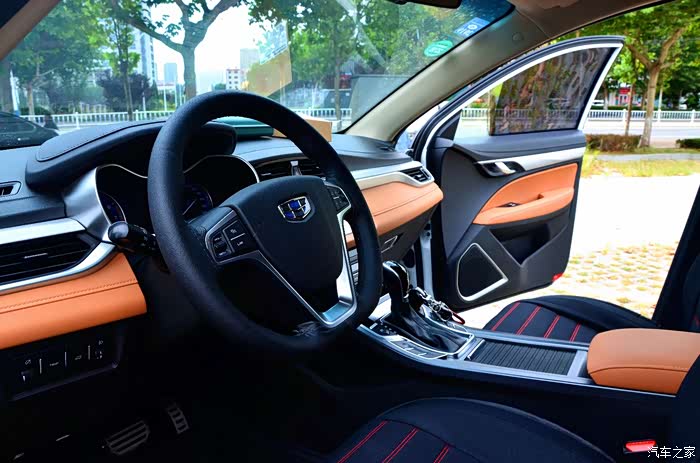

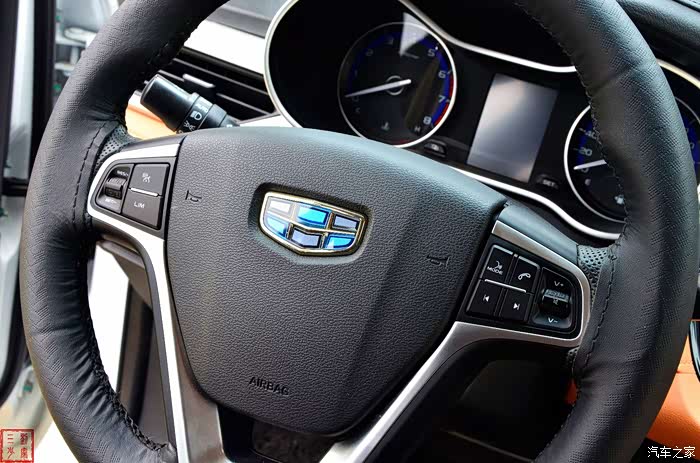

多功能方向盘

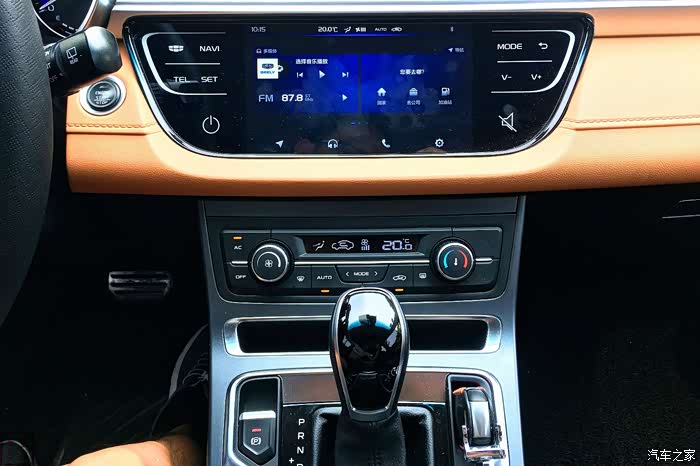

空调出风口

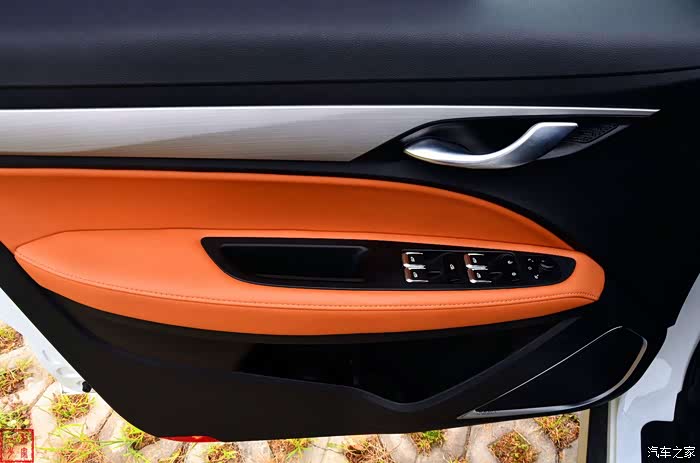

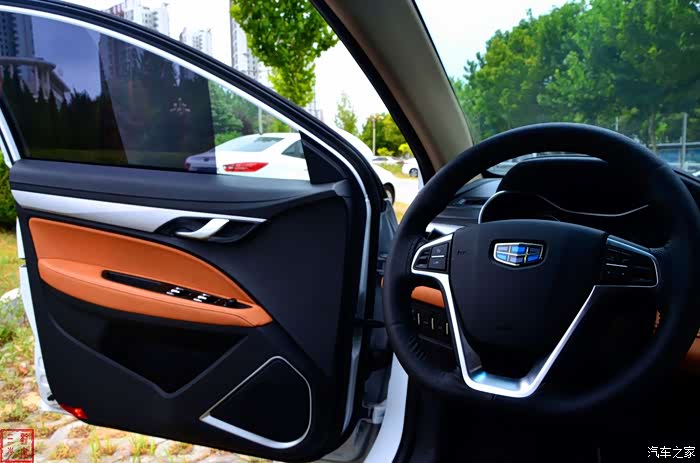

主驾车门控制键

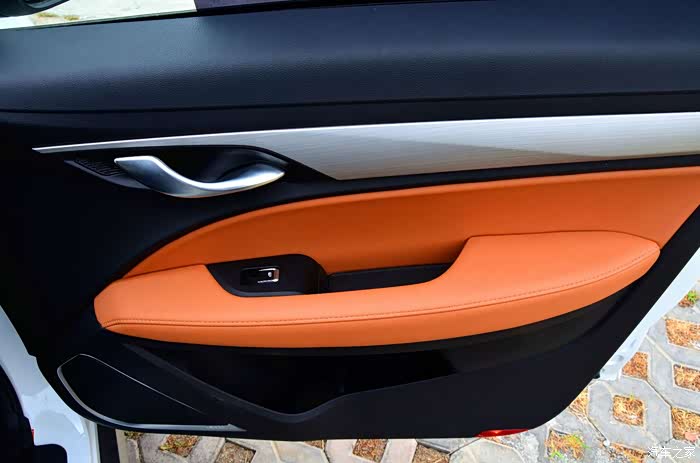

附加车门控制键

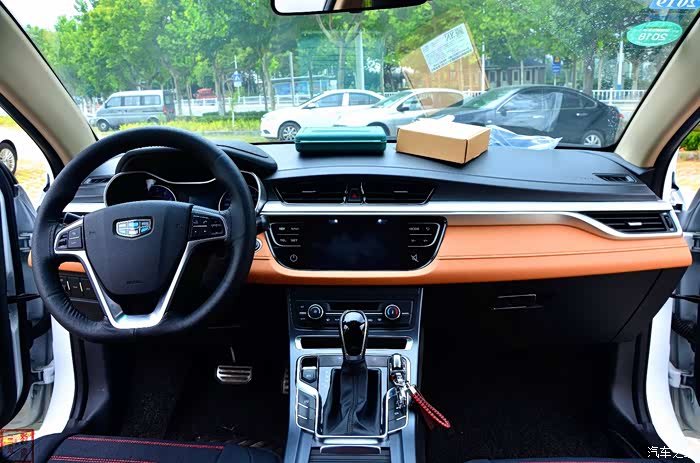

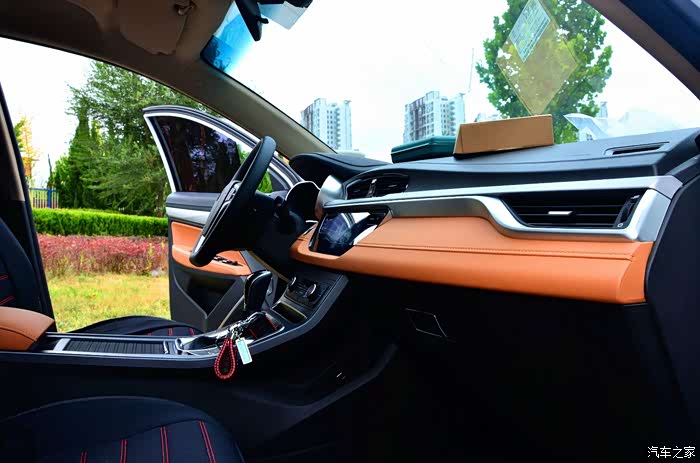

精致的双拼双色内饰

多功能方向盘

十分受年轻人喜欢的设计

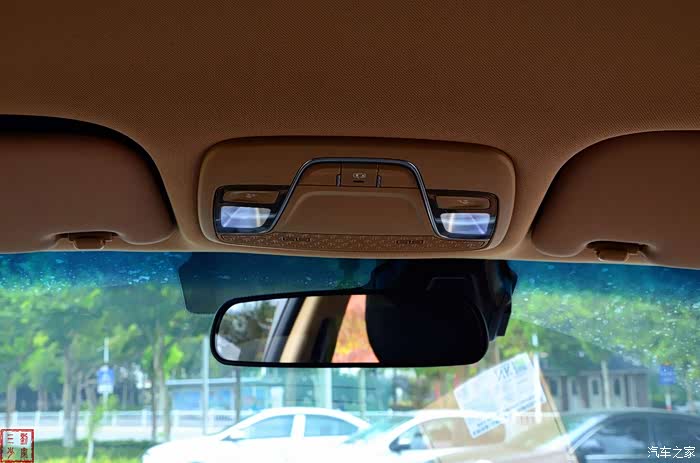

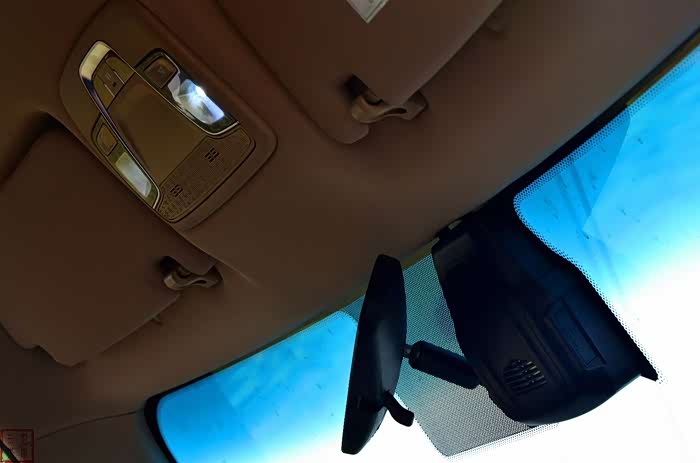

后视镜和自动头灯

多功能方向盘,定速巡航,多媒体,蓝牙电话接入

行车记录议

安装之后开始纳凉。
