无尽的折腾，iphone改直流供电当导航实现通电秒开

1 15 发布于陕西 2023-03-23 16:27:44 只看楼主修改帖子

前言：本人的车子是观5 领先小屏版，这个车机除了听歌以外一无是处，手机放车上导航总有这样那样的问题，看到网上有人把ipad改成了车机（某音 Lemon茶），所以萌生了改造的想法，本来我是想搞个pad上去，但是奈何我的ipad mini5 不能插卡，也没有gps，所以只能对老手机6sp下手了，等蹲到合适的机子了，再考虑更换。
实现的效果就是：
平时是待机状态，车子通电或者打着后，实现秒开，自动开启网络，提高亮度，打开地图，播放音乐；
车子熄火断电后，手机进入飞行模式，低电量模式，关闭音乐，自动锁屏；
以此循环
实测在待机状态下电流只有5ma 不到6ma，所以接常电是没有任何问题的，简单发一下制作过程。

一、拆电池
按照我的一贯原则，为了安全起见，装在车上的设备从来都是不带电池的，包括之前选购行车记录仪专门选的没有电池、没有屏幕的。
电池从手机上拆下来以后，拆掉电池的保护板（很重要，这是成功的关键），拆的时候忘记拍照了，参考下图：

剪掉保护板和电池之间的铝板即可拆下，注意：此操作存在一定风险，建议使用陶瓷剪刀，不想看烟花的花，一定要一个一个剪，防止短路

二、焊接电源线
拆掉保护板以后，找两根线焊接到保护板两极（焊接要迅速避免伤及板子上其它原件），一定要分清正负极，建议拆下前用万用表测量
手机后壳打两个洞，或者打一个大洞，用来穿出电源线

图中1处固定保护板，做好绝缘；2处插回手机电池接口；3处穿出两根导线

三、接降压线

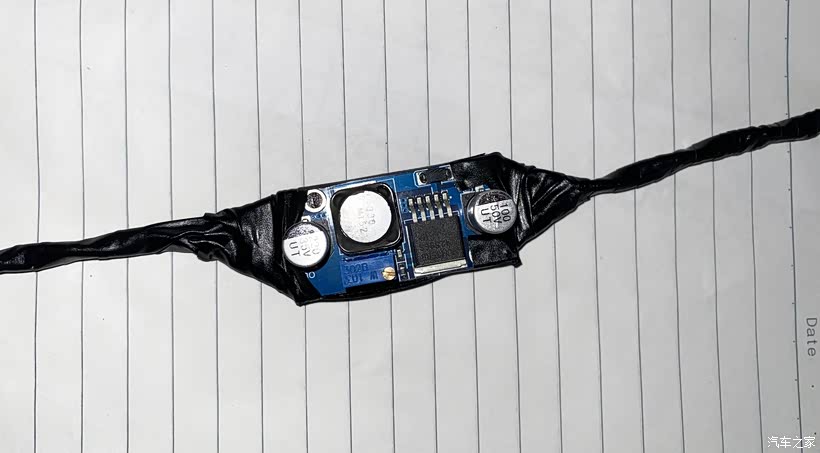

找一个DC-DC降压模块，我这个模块还是上大学的时候买的，转眼间已经过去8年多快10年了，真是时光如梭啊，当时也是热衷于各种电子制作，咳咳，扯远了，继续回来，某宝就有卖，有可调的也有固定输出的，我的是2.5-30v输入然后输出电压可调，电压调到4.2v就可以
如果各位买模块，买输入12v 输出4.2v的，输出电流要达到3A 就行

接好输入输出导线，我再用电工胶带缠了一下，不得不说是真的难缠

12v输入端，通过保险盒取电，参考之前车友发帖，
https://club.autohome.com.cn/bbs/thread/74b1dc61af3e1817/65937296-1.html#pvareaid=103364
通过取电器接60号保险丝口，60号为常电，手册中是“未使用”，原接口没有保险丝，实测右侧触点输出12v，能够满足常电需求
负极接保险盒上部搭铁螺丝（T30）
