道奇酷威后排电视系统不亮，维修全过程
酷威的后排电视不亮了，最近有空，折腾了一下，发现是显示屏与主机的连接排线坏了，更换拼夕夕购买的11.5元10根的排线后，完美修复
先拆下来整个电视，打开显示屏，上面有四颗螺丝，两个十字的，用螺丝刀来拆，两个8个的螺丝，需要用套筒来拆
拆下来后，开始分离主机与机壳
先拆下来整个电视，打开显示屏，上面有四颗螺丝，两个十字的，用螺丝刀来拆，两个8个的螺丝，需要用套筒来拆
拆下来后，开始分离主机与机壳

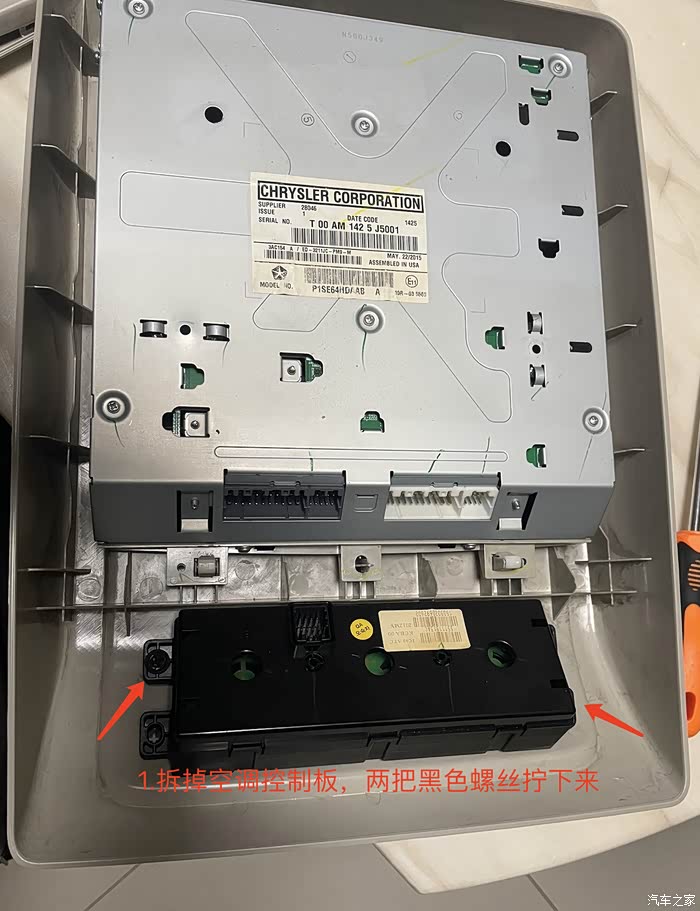

先拆掉空调控制板，也可以不拆，拆掉了方便干活

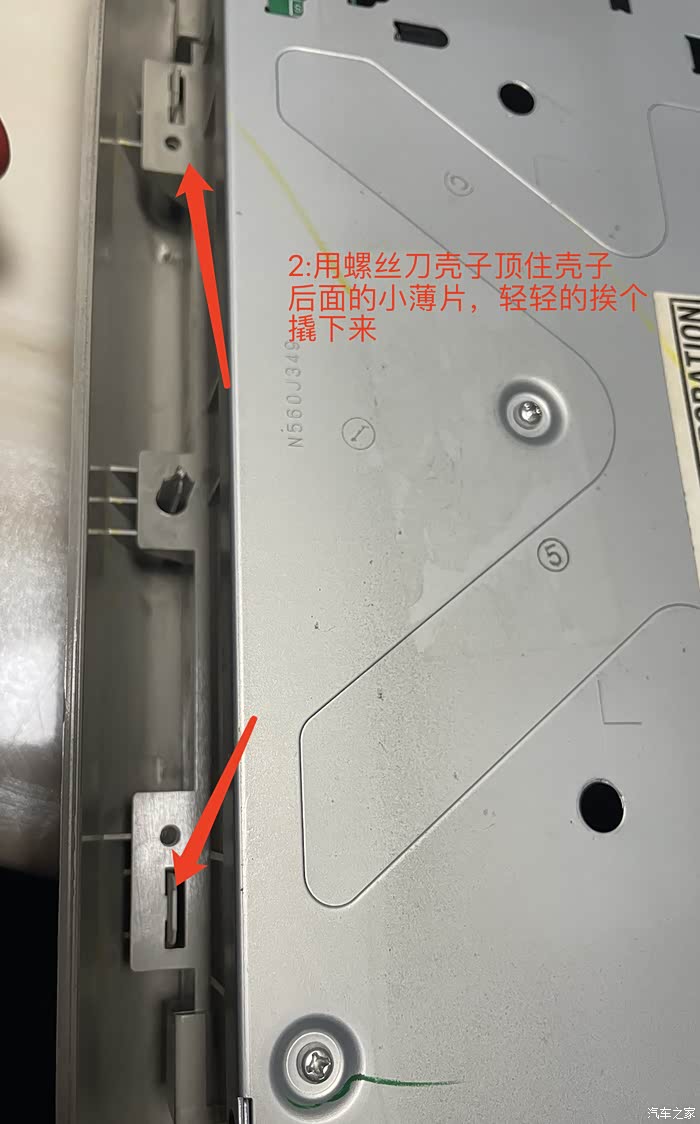

先撬后面的卡扣，很薄，要轻一点

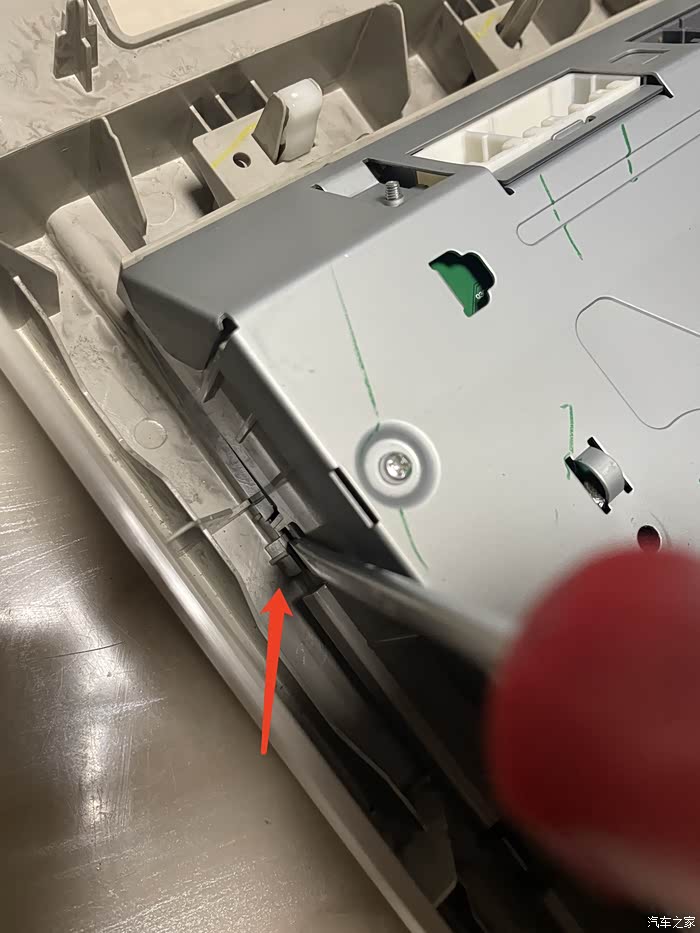

撬两侧的卡扣

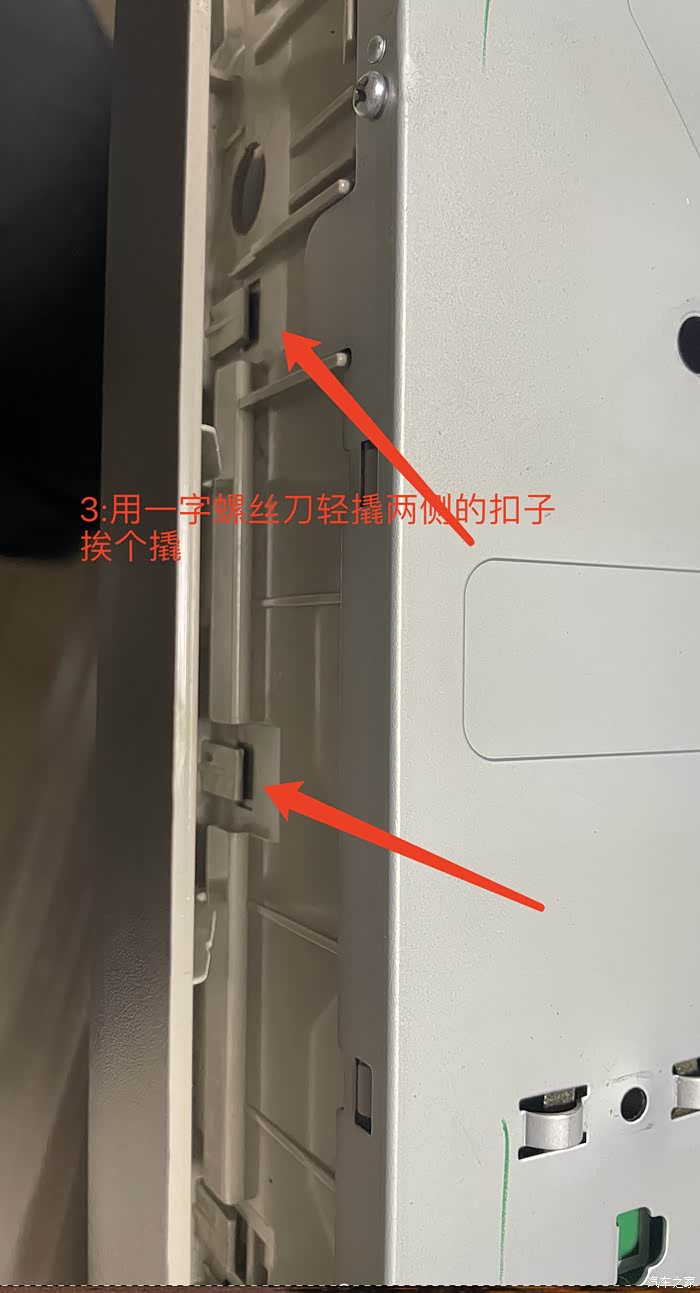

用一字螺丝刀撬两侧的卡扣，轻轻的，一点要轻轻的

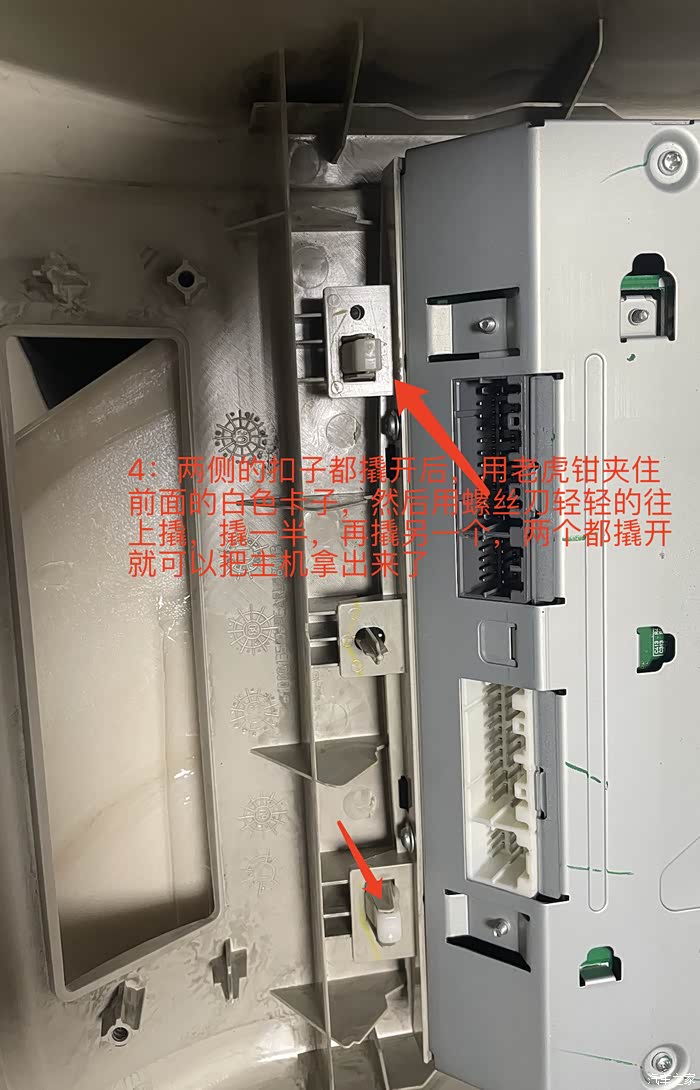

两侧撬开后，用老虎钳夹住白色的卡扣，可以稍微用点力，然后用螺丝刀轻轻的往上撬，不要撬断了

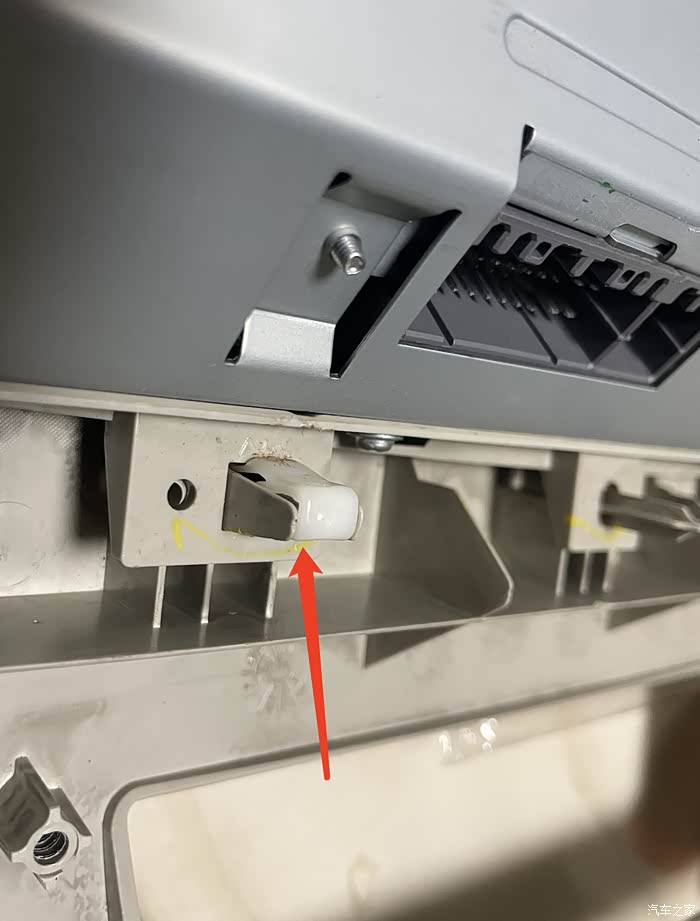

就是这个白色的扣子，不是事很难弄，慢慢弄下来就可以

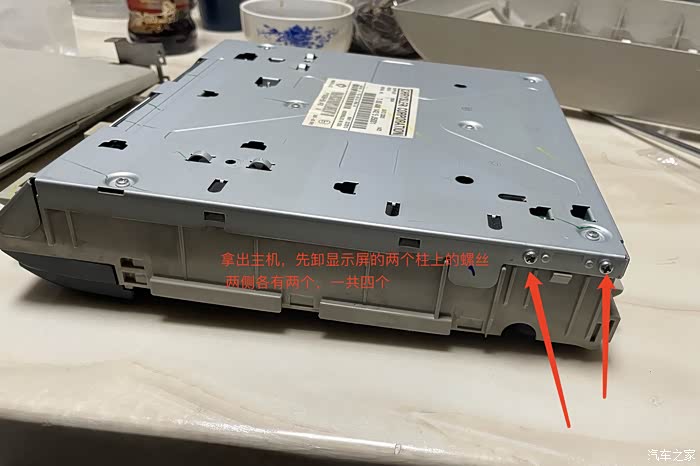

拿出主机，开始分离主机与显示屏，显示屏有个柱

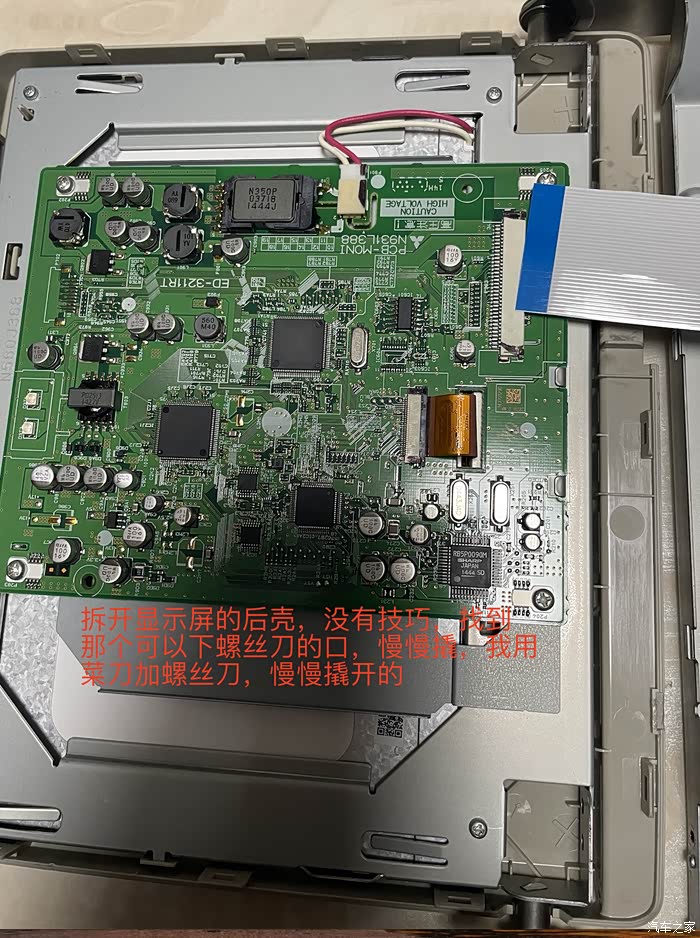

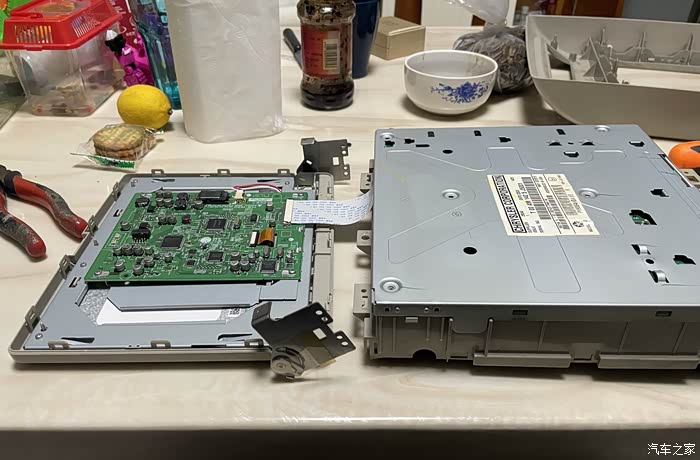

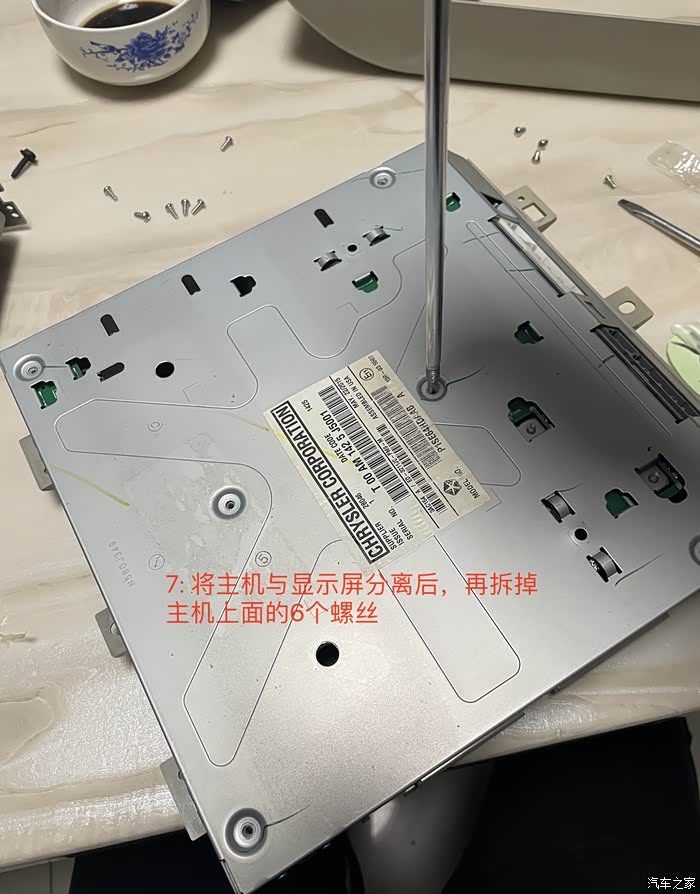

分离主机与塑料壳

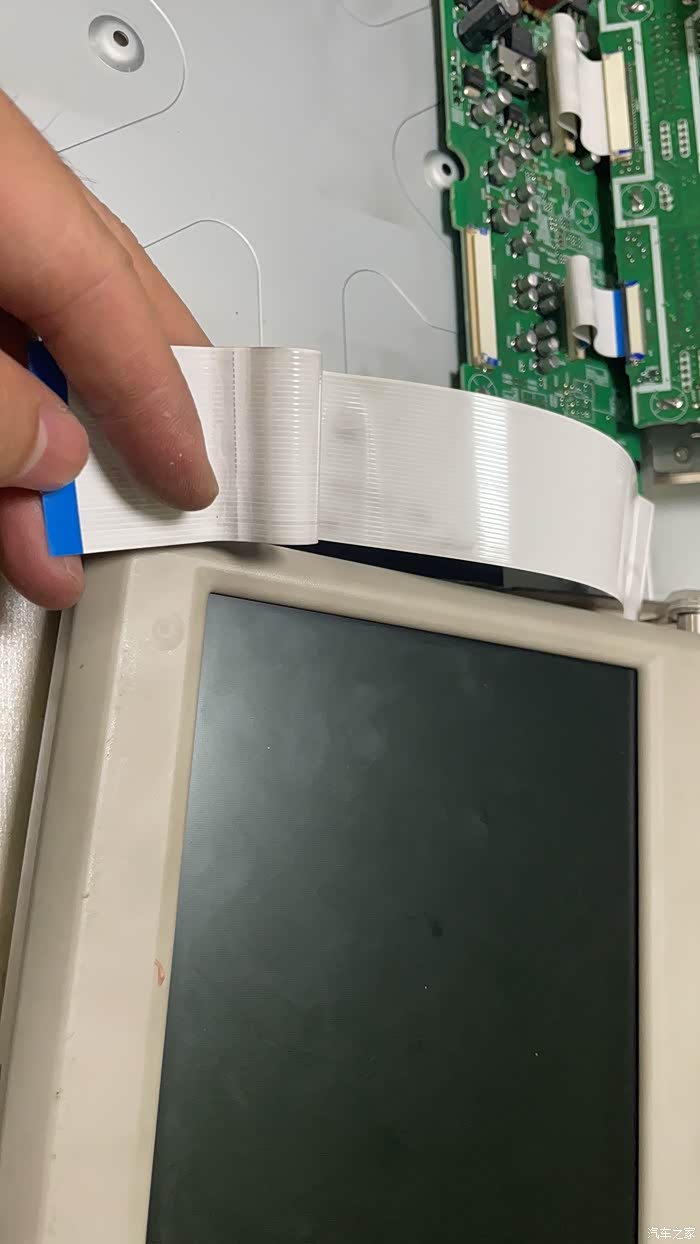

拆开发现是排线折断了，原装的排线质量很好，就是有点太厚了，发硬，用久了容易断

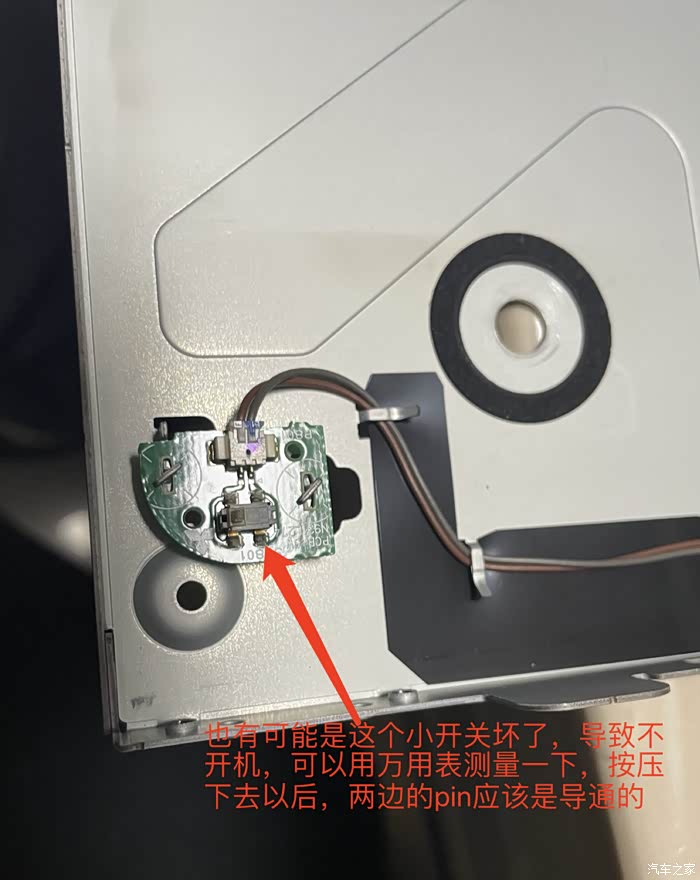

检查微动开光是不是好的，按下去，用万用表测量一下，是不是导通的就可以了

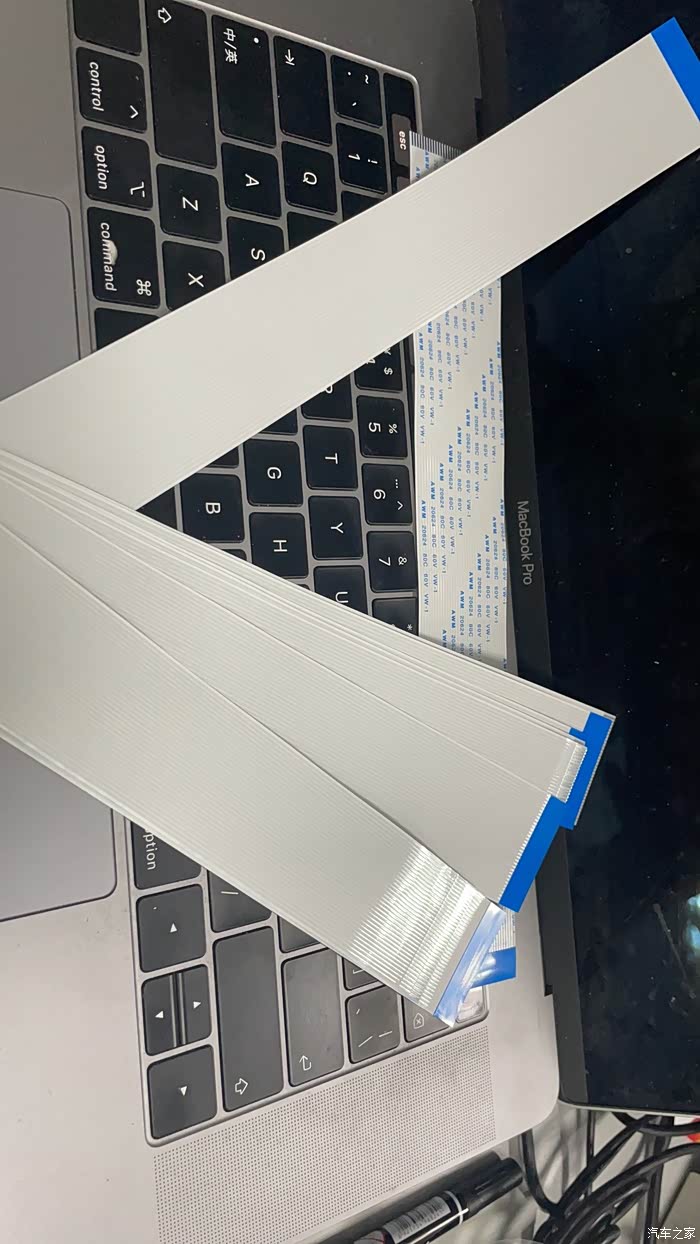

拼夕夕11.5买来的排线，质量还可以，很薄，比原车的要薄1倍以上，所以很软，不是那么容易断了就，好了，马上开始动手更换
图片上摆放的排线安装方向不对，要蓝色的面超下，金手指方向朝上
这张是正确的摆放

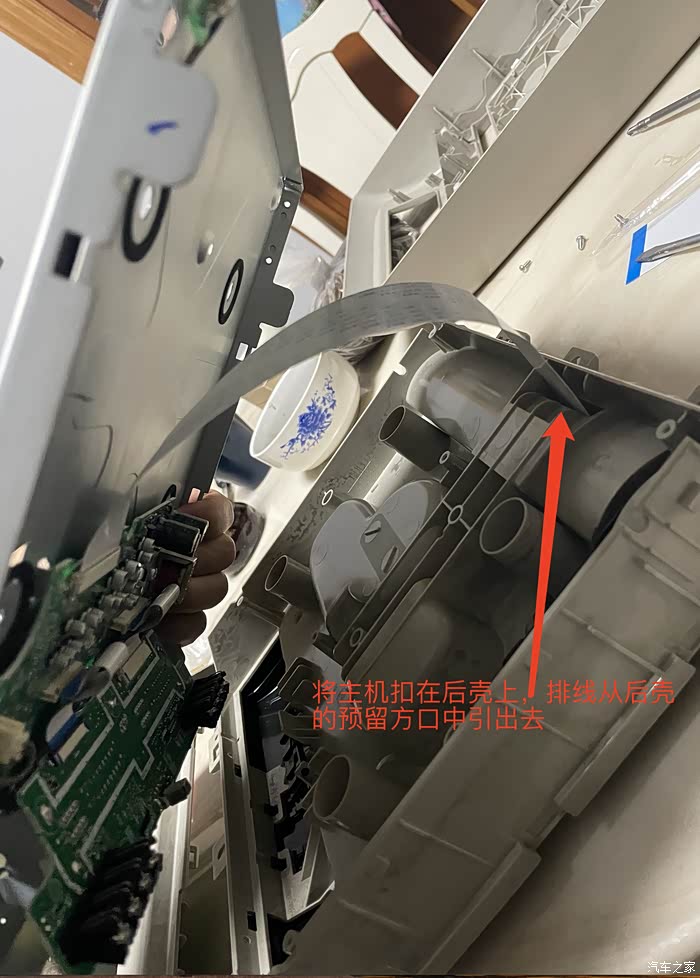

将排线从主机的塑料外壳的孔里引出去

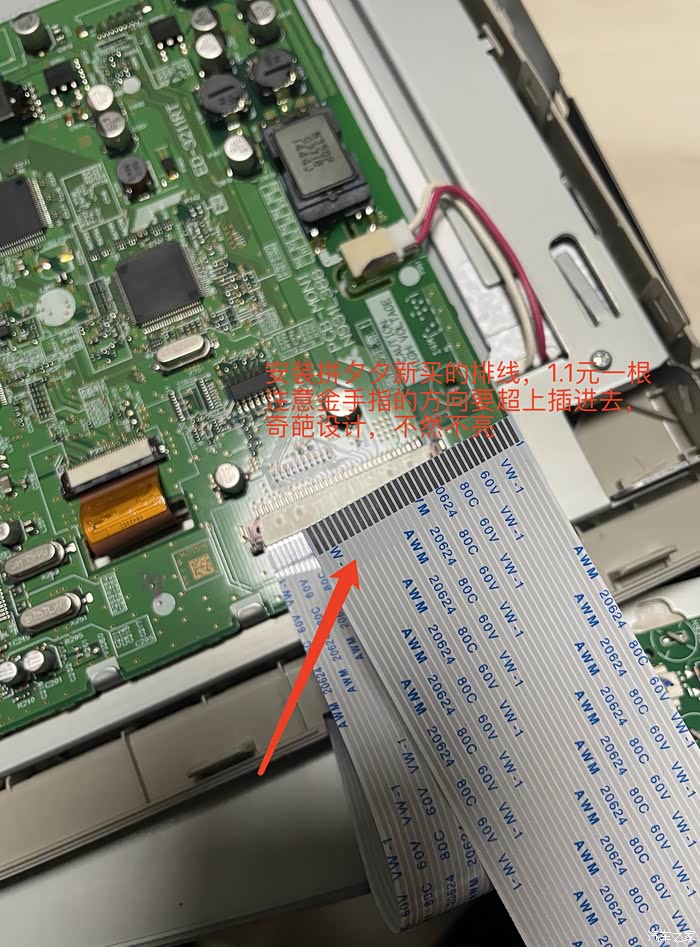

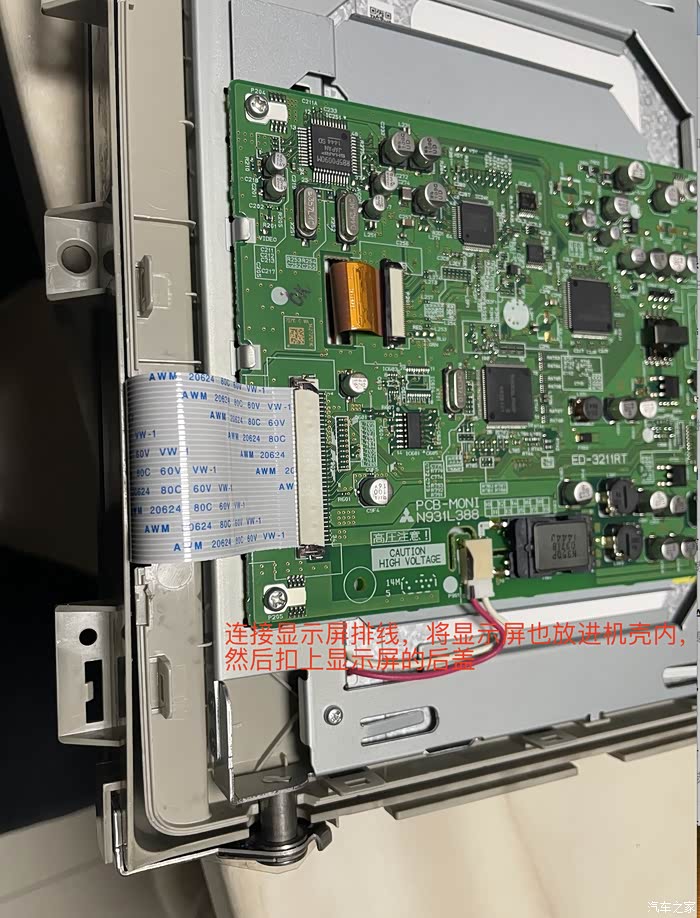

引出去后，再连接上显示屏，注意，这里也要金手指一面朝上，插入软排线
将显示屏放入主机壳，注意，后面的轴承要卡进去才行

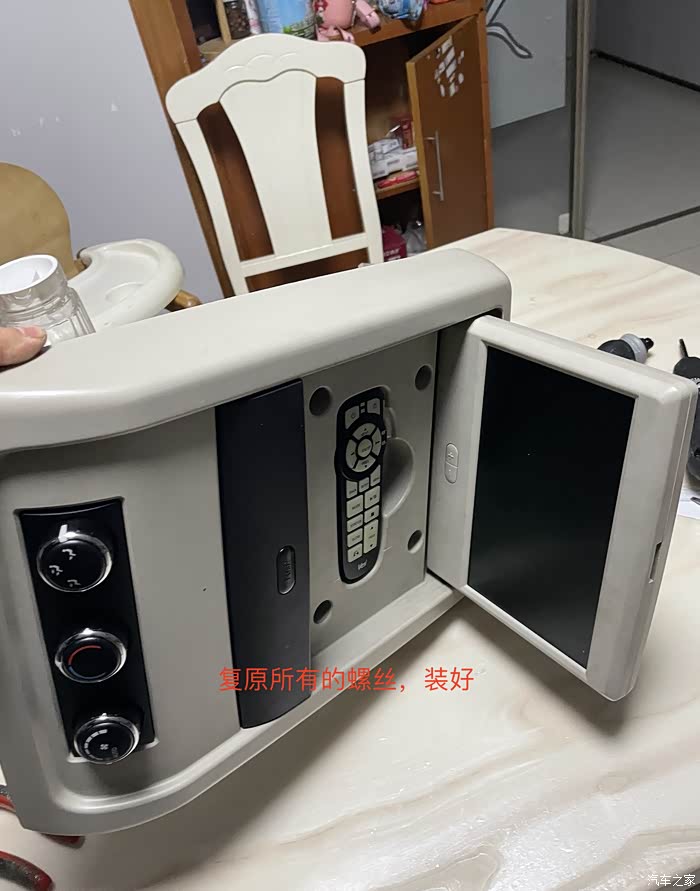

复原螺丝，装好，准备上机去测试

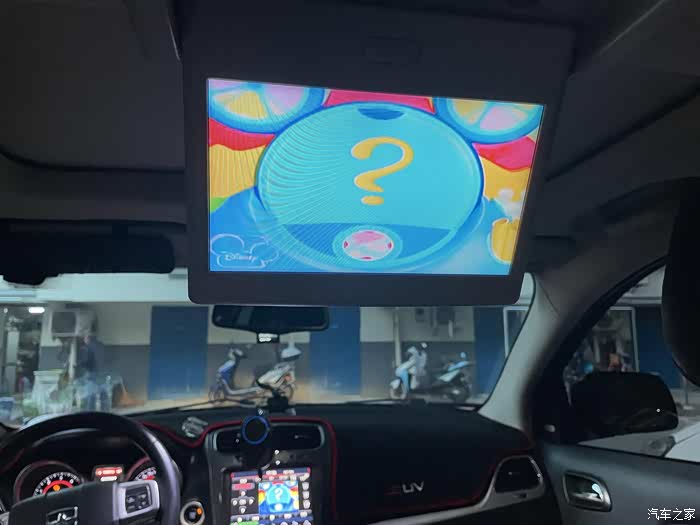

装进车里，开机，完美启动点亮
