清明节假期闲的手痒，把家里的老福克斯方向盘更换成了新福的方向盘，增加了cd中控按钮，没弄巡航，觉得没啥用处，一是平时市区用不上，二是车老了也不出远门了。换方向盘最麻烦的就是走线，折腾了大半天。看看效果，先后换了两种方向牌盖子，最后用了低配的盖子，觉得和经典福克斯最合适，至于为啥，看看作业过程就知道了。看看效果图：

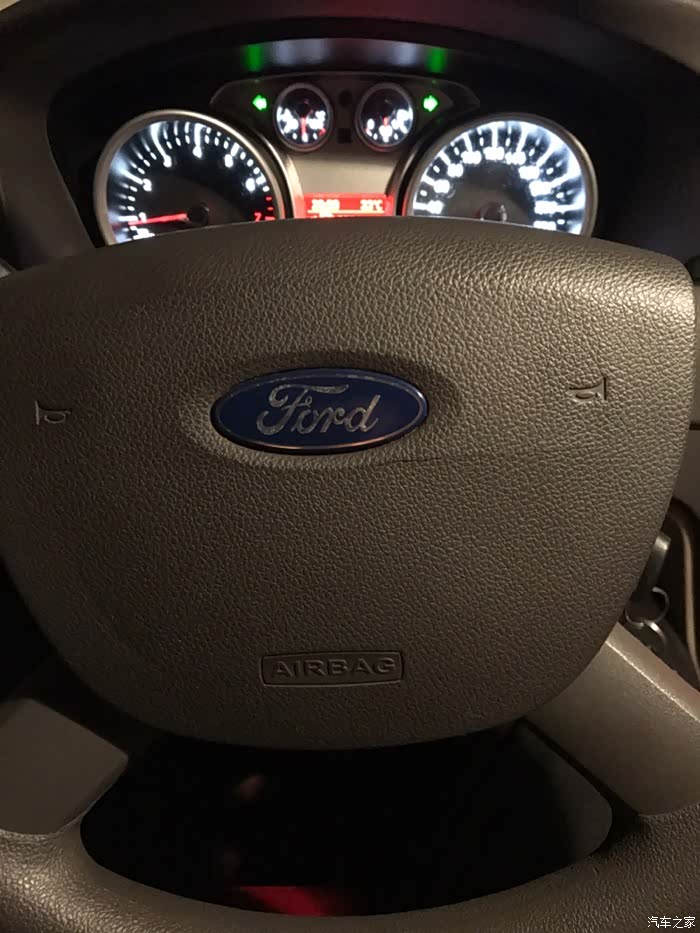

舒适的盖子

高配的盖子。

作业开始：拆装方向盘就不说了，网上很多图片视频，不过老福克斯的方向盘真是难拆，折腾了一下午，钢丝卡圈太紧了，而且是左右下三处卡住的。

老福和新福的气囊线接口是不一样的，这是老福的气囊线插头

这是新福的气囊线插头，要换方向盘，必须将老福的插头抠出来，按在新福气囊上。

换好了是这样，可以接老福克斯的气囊线了。

06款福克斯的气囊游丝线只有七根，用起来捉襟见肘。我在网上看到09款的好像多两个，但是需要拆开焊接。如图就是气囊游丝，上面的接口接方向盘线束，下面的接汽车线束。气囊用掉了两个，喇叭用掉了两个，所以只有三个接头可以用。按键信号SW至少要用两个，剩下的一个给按键led背光灯正极，led负极与喇叭负极共用。巡航怎么接？没线了

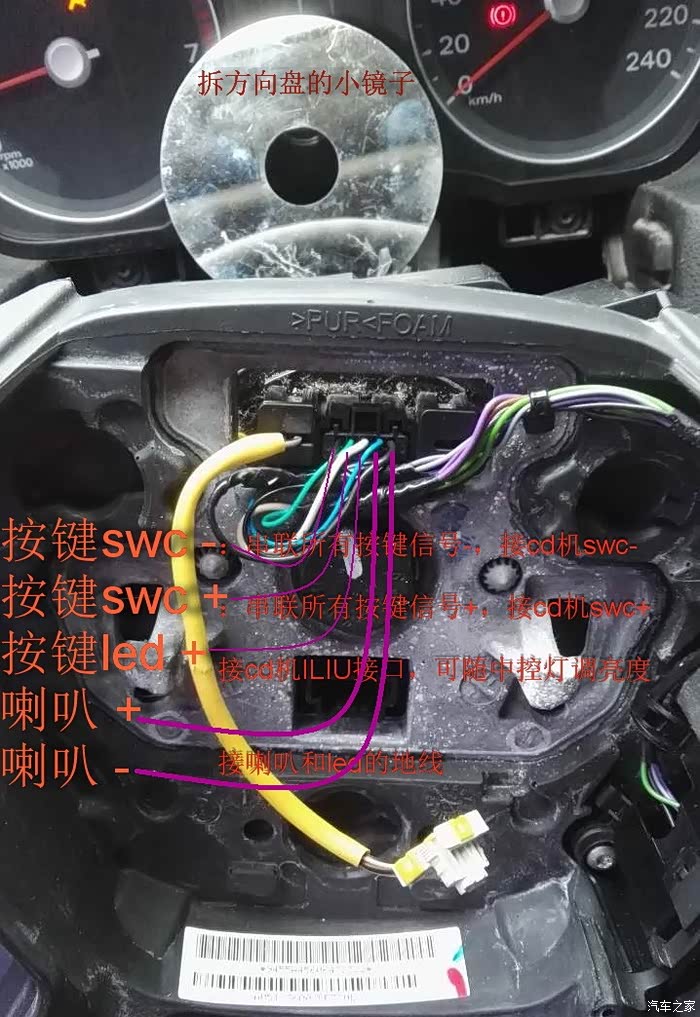

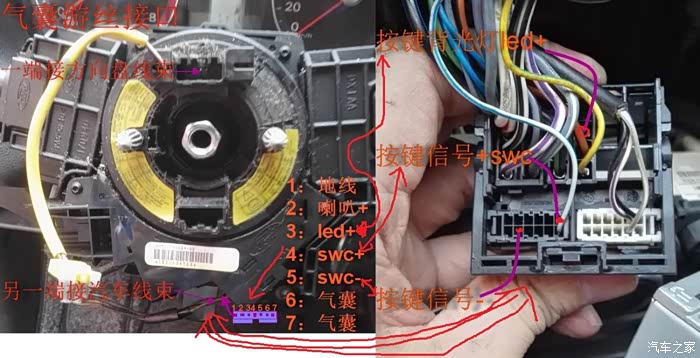

，所以就不折腾了。七根线的用法如图所示，要看不明白我也没办法了。

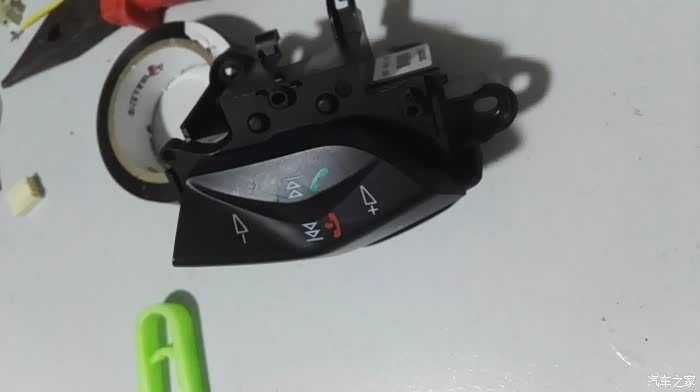

老福克斯拆完了，开始折腾新福克斯。闲鱼上收了一个多功能方向盘盖子，一个全新的真皮方向盘框，带蓝牙按钮。第一步，先研究线束接口定义，网上找不到，万用表伺候。

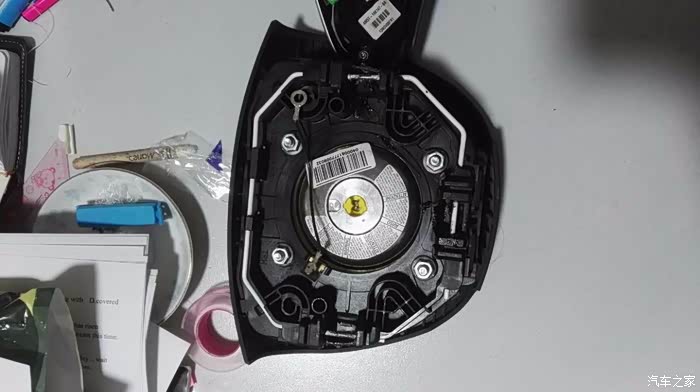

拆散了，一根根测。

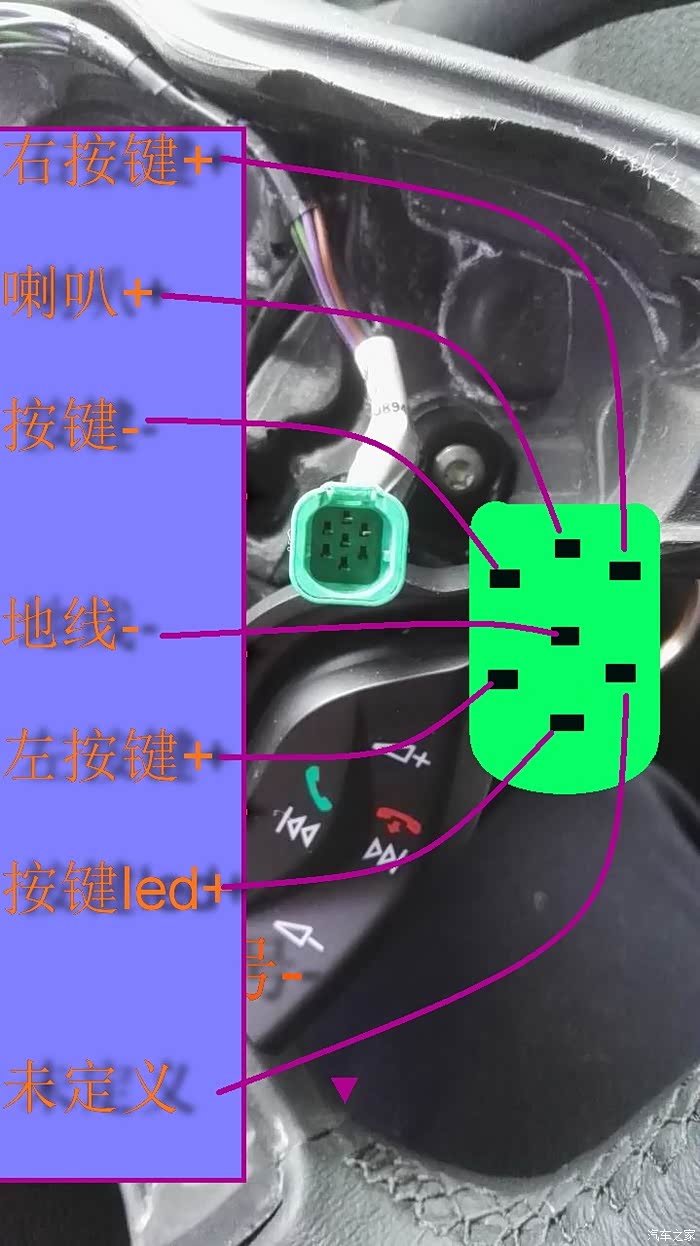

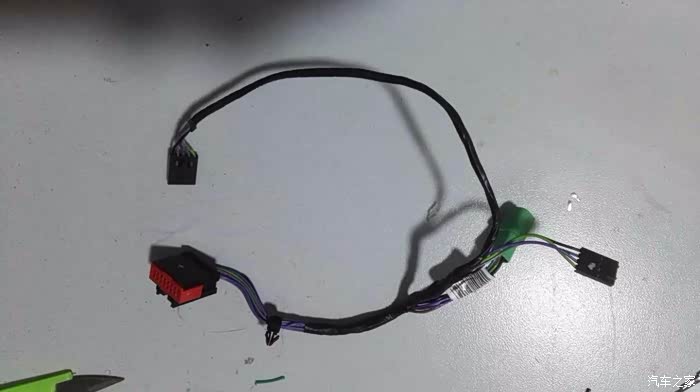

这是测的结果，图中绿色接头包含了左右两边按键、按键led灯、喇叭的接线，不包括下面的蓝牙按键线路。蓝牙按键线路的定义为：绿色led+，黑色led-，紫色灰色为信号线，无所谓正负。

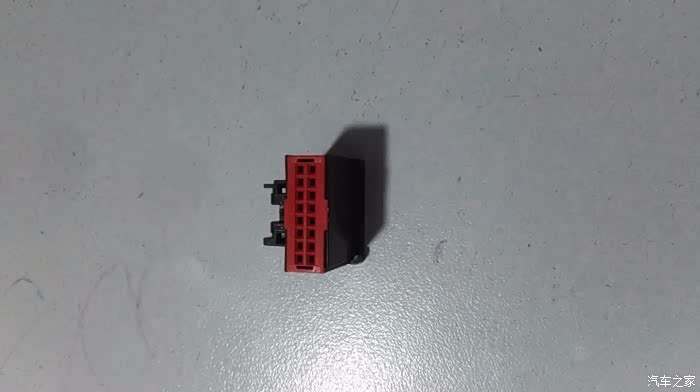

测好了就开始接线，看图，就是这么接的。本不想破线，但是新福的线卡子塞不进老福的插头孔，无奈从家里电脑机箱里找了几个线卡子，usb的母头插口就可以，替换下来，破线，接上。
所有地线（led、喇叭）合成一根，接喇叭线负极；
所有信号线分成两组绑在一起，分别接swc的正负极；
喇叭线正极原路正常接；
所有led正极接一个；还是看图吧，说不清楚。
增加了三根线。

方向盘的线束就完事了，开始接cd机，先把气囊游丝下端的接口增加三根线，通过中控接到cd后面。

线就是这么接的，三根线出处和归处。三根线照样，还是从电脑机箱里找，长一点，大约要1米左右，尽量和原车的线束绑在一起，防止发生意外。意外包括：扯断，短路，震动异响。

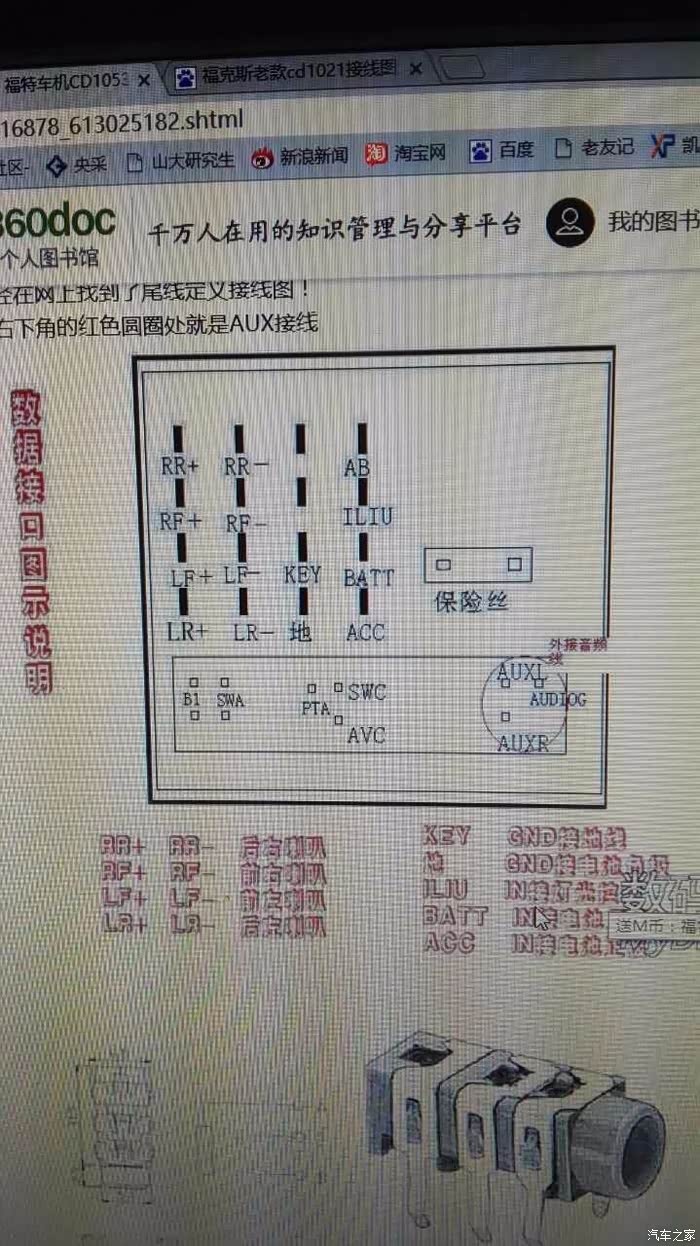

这是网上找的cd机背板接线，貌似还有swa可用。。。。。

这就是连接CD机和方向盘游丝的线，只需要三根。

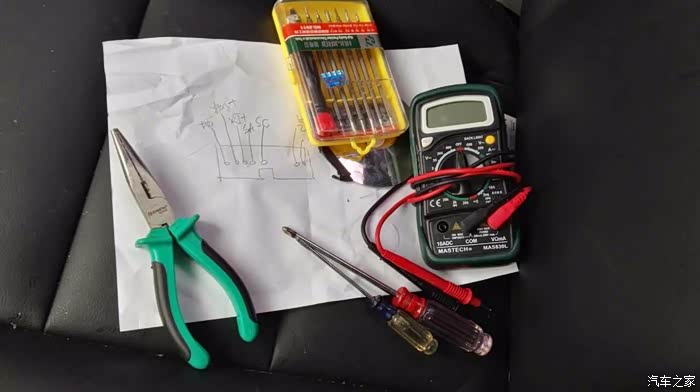

这是施工工具，简陋，家里还有个工具，一个拆插头线头的针。连镜子都没有，拆了个硬盘盘片：）

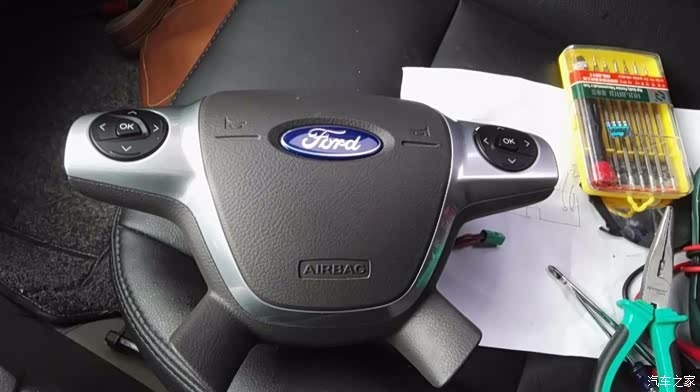

全部线路接好，安装完毕，效果如下：

方向盘按键背景灯亮，还随着中控调节改变亮度，测了测，电压在3-12v之间变化；
按键全部起作用，但是，但是，功能重复。左右按键的方向键和蓝牙按键的方向键是一样的，也就是说，三组按键的信号编码是一样的，重复了。ok键和蓝牙大按键不一样。还有一个问题，圆形按键的方向和蓝牙按键的方向是反的，上下互反，左右互反。

正好，家里还有个新福克斯替换下来的低配方向盘盖子，直接换上了，心里舒坦点了。

全部完工，剩下多功能方向盘盖子一个，蓝牙按键模块一个，线束两条，插头若干，经典福克斯方向盘总成一个，有要的咸鱼处理了。。。。。。。。。
