论坛首发！卡罗拉双擎豪华版加装原厂自动雨刷及自动远近光

1 368 发布于 2017-01-01 12:16:33 只看楼主修改帖子

0.写在前面
感谢车友大力，以及一直合作的北京配件卖家！

所有车型都可以安装自动雨刷
只有混卡的豪华版可以安装自动远近光

自动雨刷的接线比较繁琐，如果自己会看电路图，相对来说会简单一些

之前发过几个帖子，承蒙大家厚爱，点击量一直还不错。所以也把那几个帖子的链接一并发一下吧，方便大家参考

首发！铂青铜-豪华版-卡罗拉双擎！（1月10日小更新）
http://club.autohome.com.cn/bbs/thread-c-526-47976808-1.html

论坛首发！11代卡罗拉手机投射中控屏幕！Mirrorlink功能实现！
http://club.autohome.com.cn/bbs/thread-c-526-49212401-1.html

卡罗拉双擎定速巡航详细图文教程~（9月12日有更新）
http://club.autohome.com.cn/bbs/thread-c-526-50857084-1.html

卡罗拉双擎豪华版加装原厂电装雷达教程(剁手需谨慎)
http://club.autohome.com.cn/bbs/thread-c-526-56229280-1.html

首先介绍一下自动远近光

自动远近光是使用一个安装在后视镜上的CMOS摄像机来识别光源并判定是否应该点亮远光灯，然后把信号传送给车身电脑。
车身电脑通过气囊传感器，防滑传感器，车速，和自动远近光摄像机的信号，驱动大灯作出近光或者远光动作。
自动远近光的改装难度要小于定速巡航，但是目前看只有混卡豪华版可以改装，因为这个功能取决于车身电脑。豪华版的电脑和旗舰版的电脑是一样的。

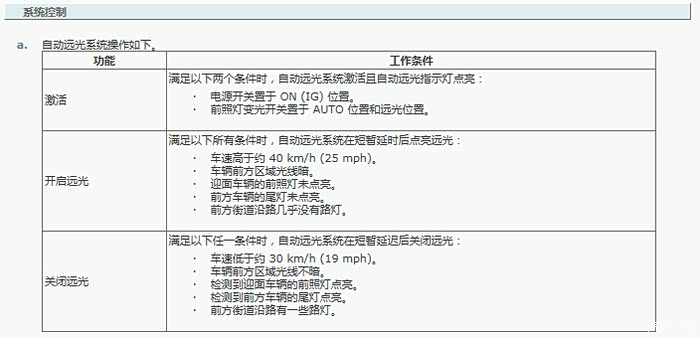

自动远近光的工作条件

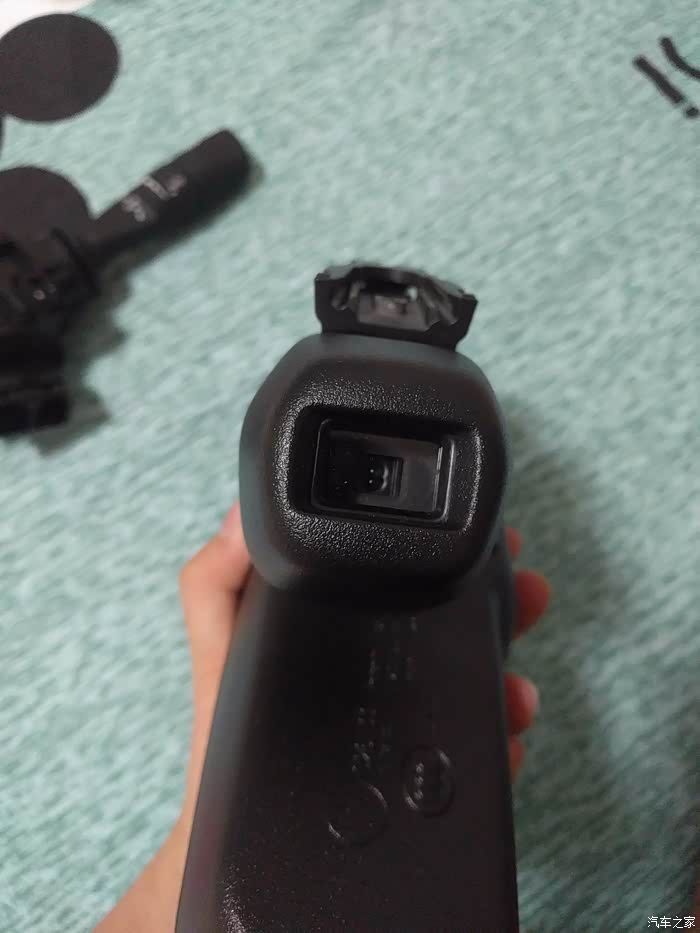

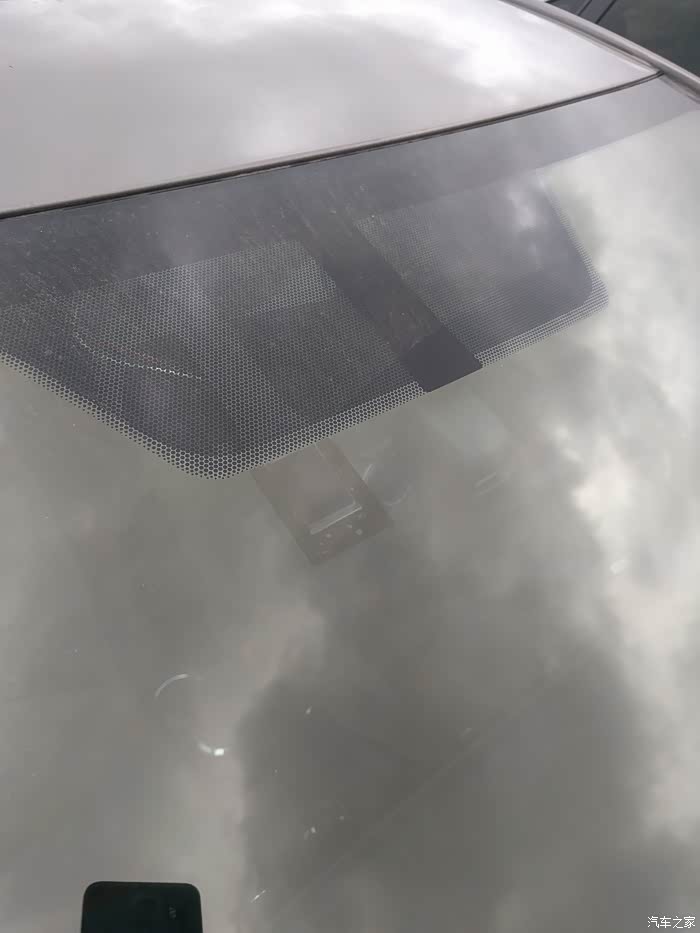

自动远近光传感器，一个安装在后视镜上的摄像头。不能单独安装，只能和后视镜一起更换

自动远近光的开关。4根线，两根是背景灯，两根是控制电路

自动防眩目的环境光强传感器。挡住它会导致自动防眩目不能正常工作（白天会变黑）

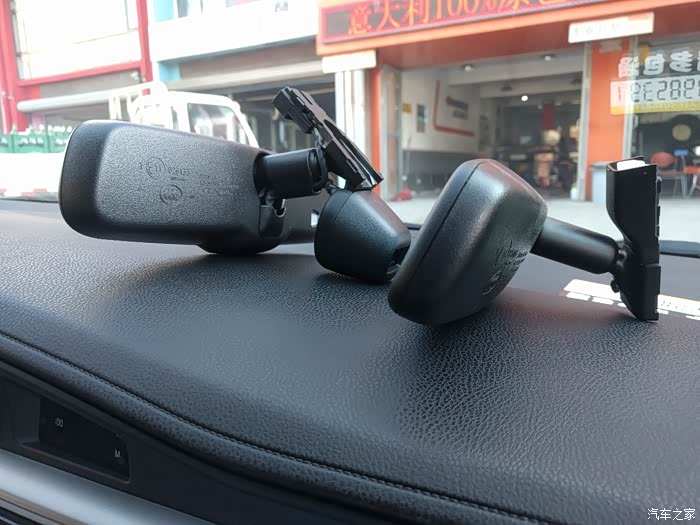

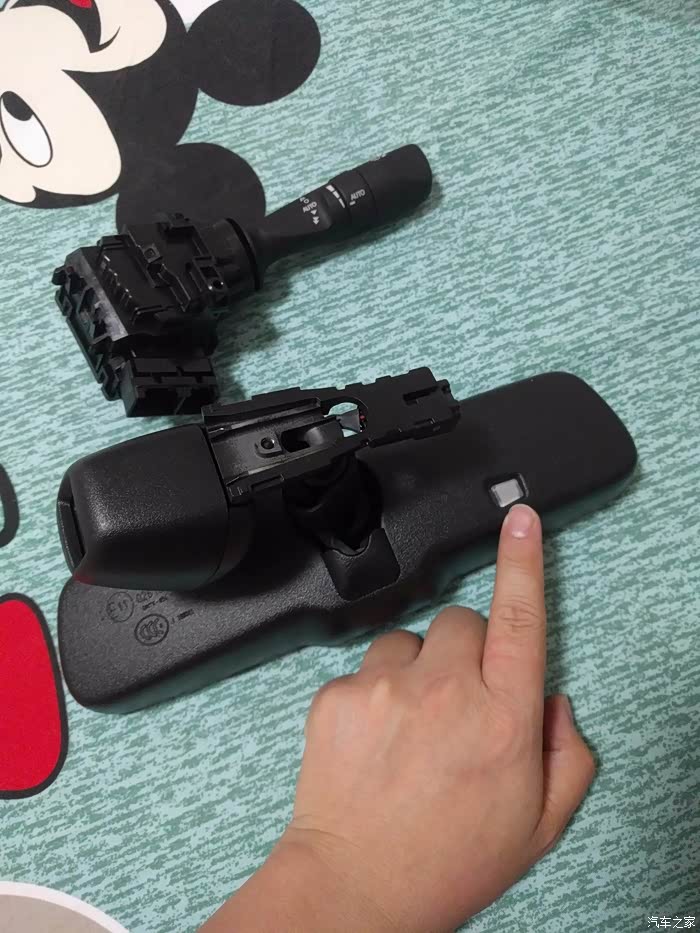

豪华版的镜子和旗舰版的镜子。豪华版的线全部内置隐藏，旗舰版的线会露在外面（摄像机的线）

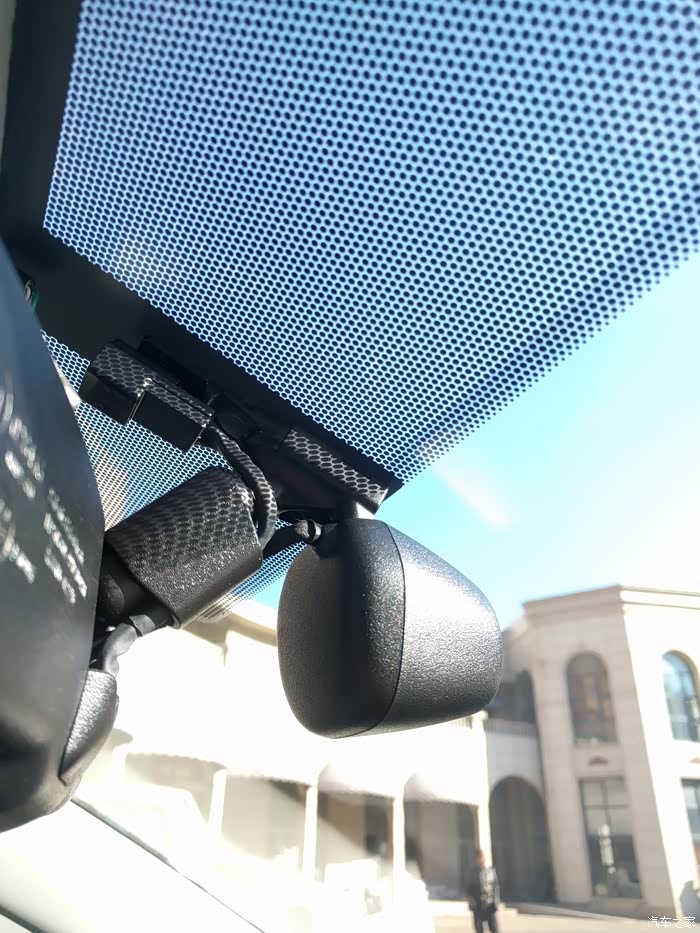

更换很简单，只有一颗螺丝，把原来的拧下来，把新的换上去就行了。摄像机的位置不需要调整。

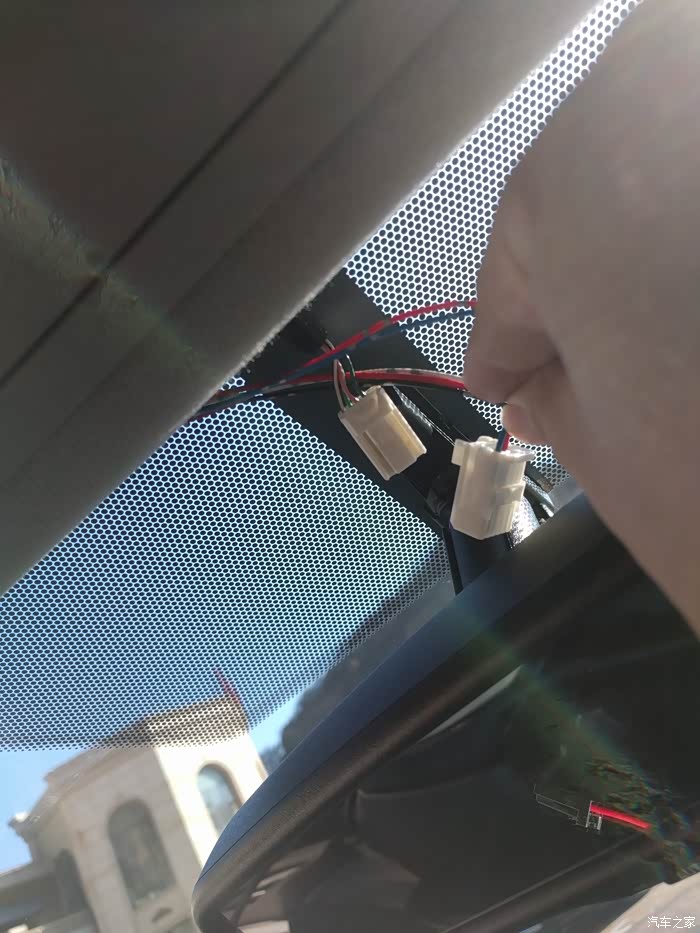

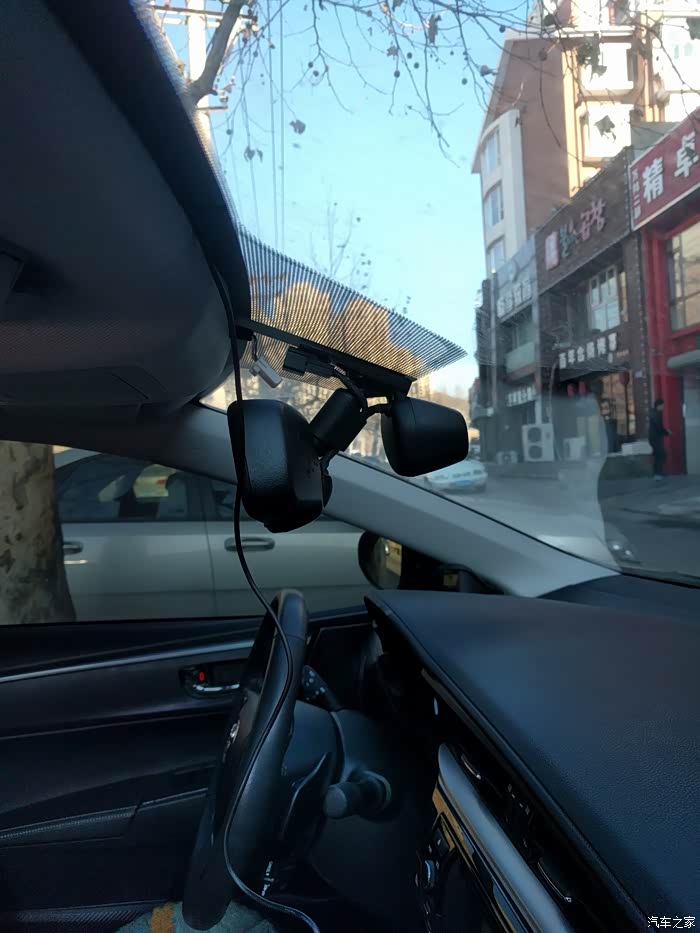

近一点看，可以看到后视镜支架上的线是露在外面的

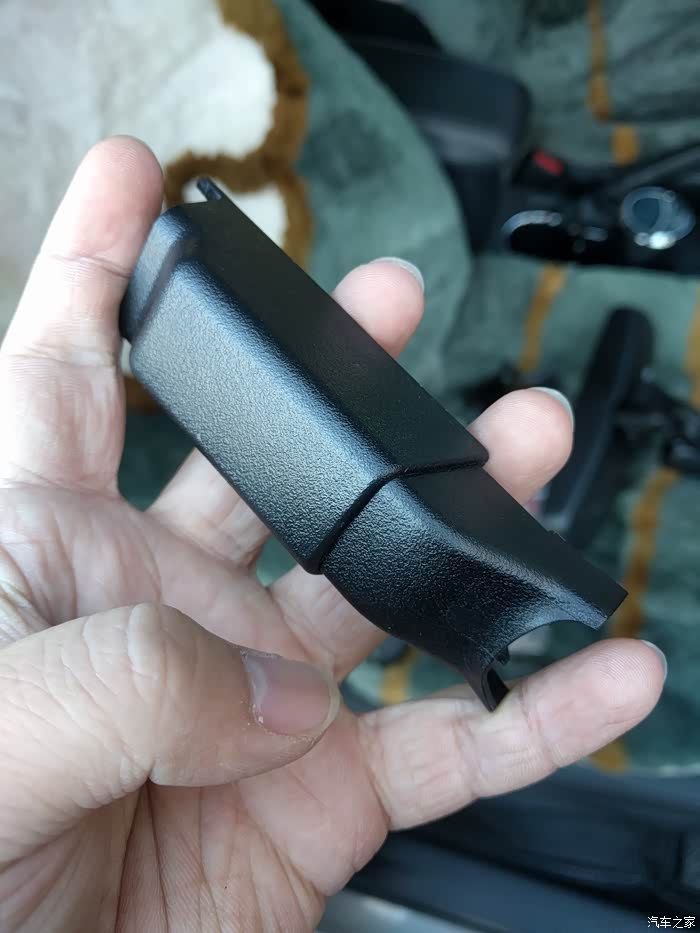

所以原来的盖子是用不了了，没有外露线的缺口。注意这个盖子是两段式的

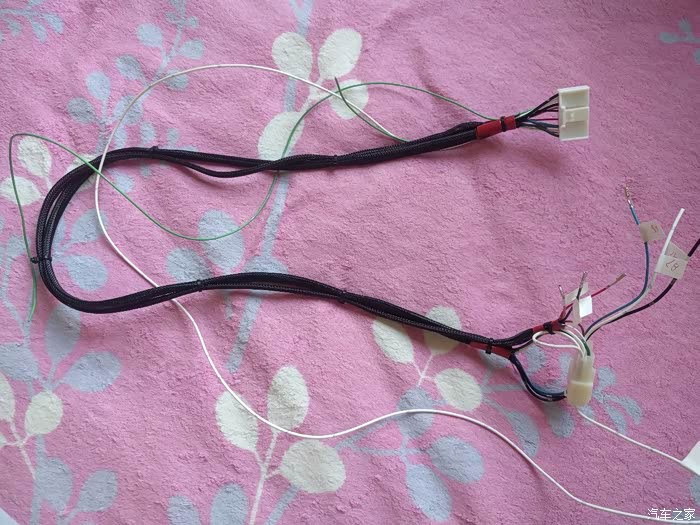

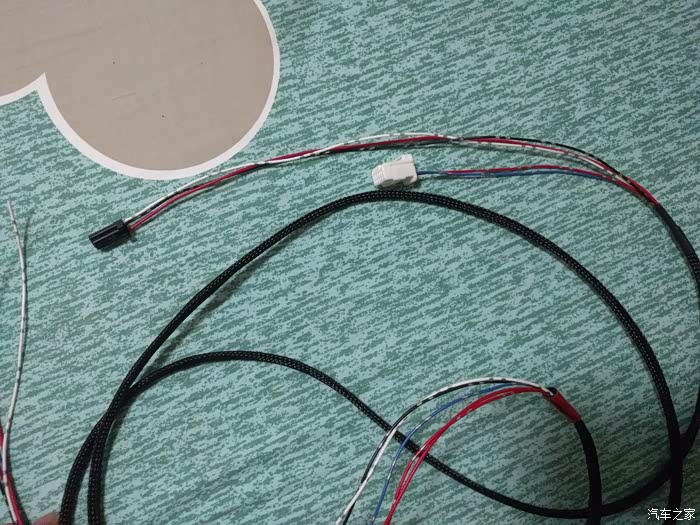

接下来就是接线了。这个线可能需要自己去做一根。单自动远近光的话，两根线就够了。我为了同时接自动雨刷，一共是5根线在里面。用了一根尼龙网管套在一起了。做好后长度大约3米。

关于接线，豪华版的插头是5PIN的，旗舰版是10PIN的，所以需要把原来的插头换成新插头。
如图，A是原插头，B是新插头。这个图是防眩目相关的接线。
调整方法：
A4-B1
A1-B2
A2-B5
A3-B4

这个图是自动远近光相关接线。B1和B2不用动，已经在防眩目里改好了。这里只需要把自己做的那根线上的CANH和CANL接好就可以了。对应是B9和B10

原插头的拔线技巧和定速拔线技巧是一样的，两个插头都是一样的。
特别要注意的是插头侧面的卡子，因为空间小，我上手就给弄断了，好在我也用不到了。

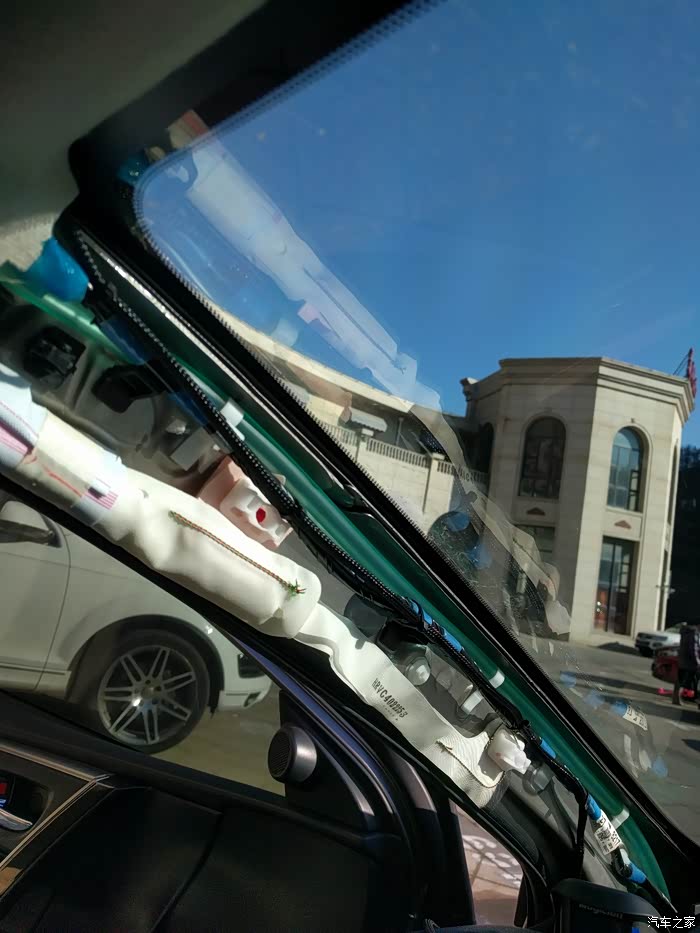

把线沿着内饰的缝隙，一点一点塞。如果对自己手法有信心的，可以拆掉A柱内饰板，把线和天窗排水管绑在一起。这种方法不会影响气帘弹出，建议行车记录仪也这么装。一定不要直接封在最外侧的胶条里，一但气帘弹出来，线一定会被扯出来，可能行车记录仪都会被扯飞伤人。

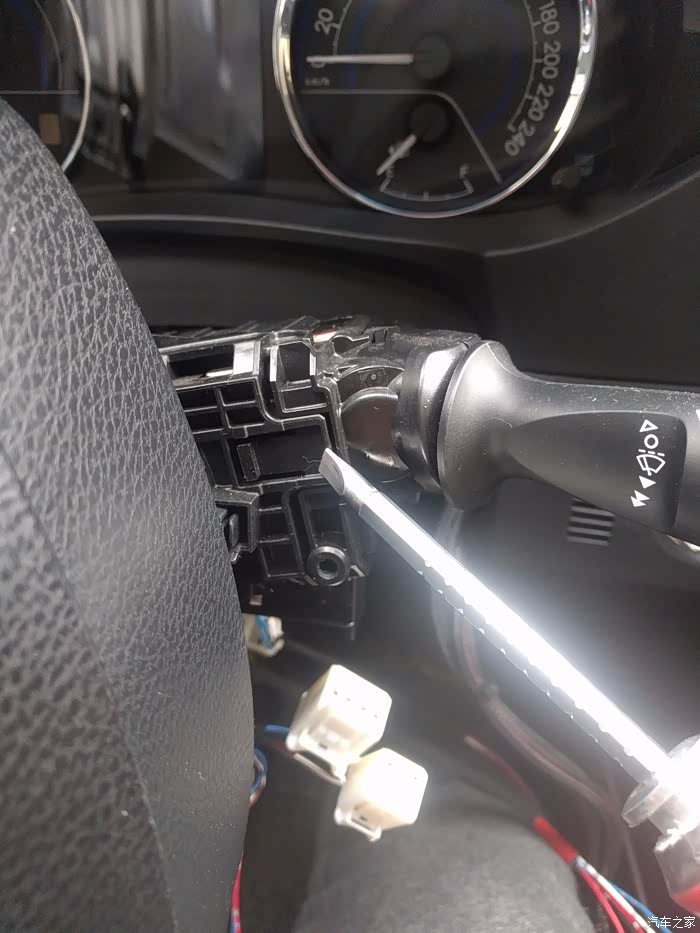

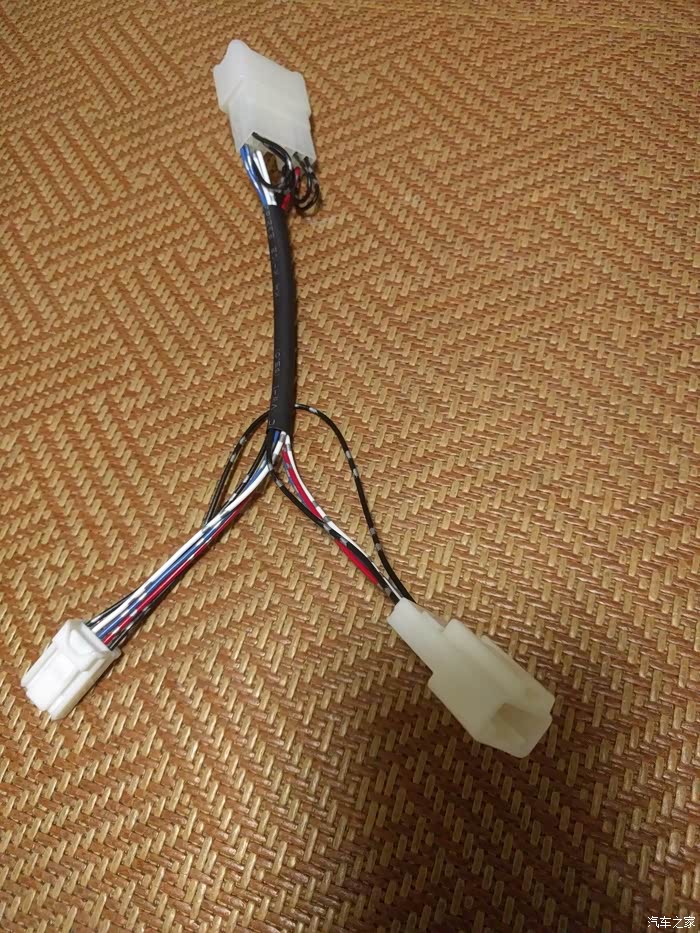

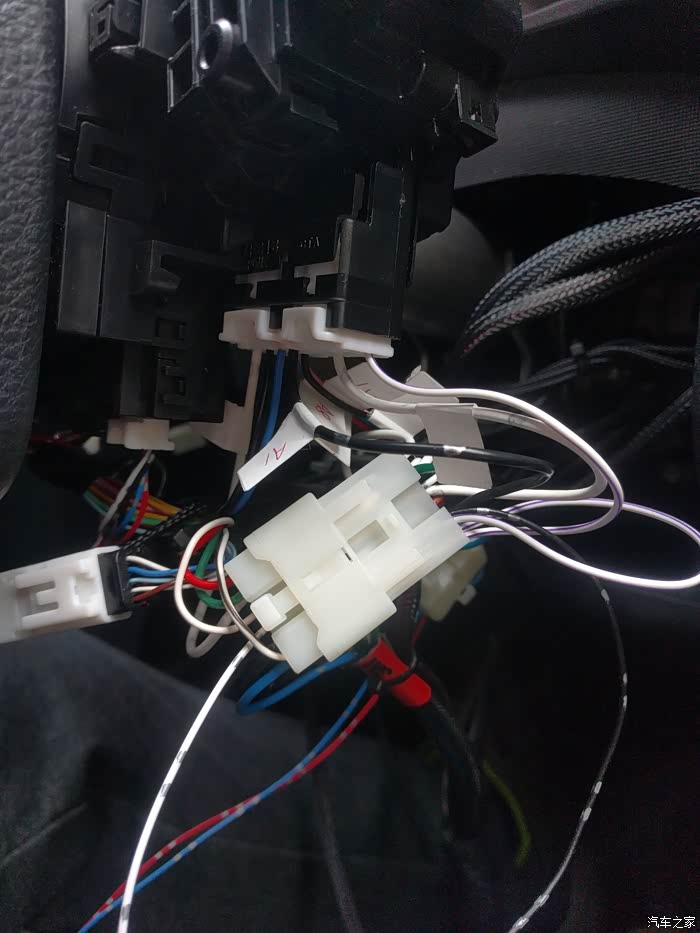

之前在装雷达的时候，我做了一根安在方向盘下面的转接线，可以同时接两套CAN设备。其中一套给雷达用了，另一套就是当初给自动远近光预留的。接好之后就可以安开关了。

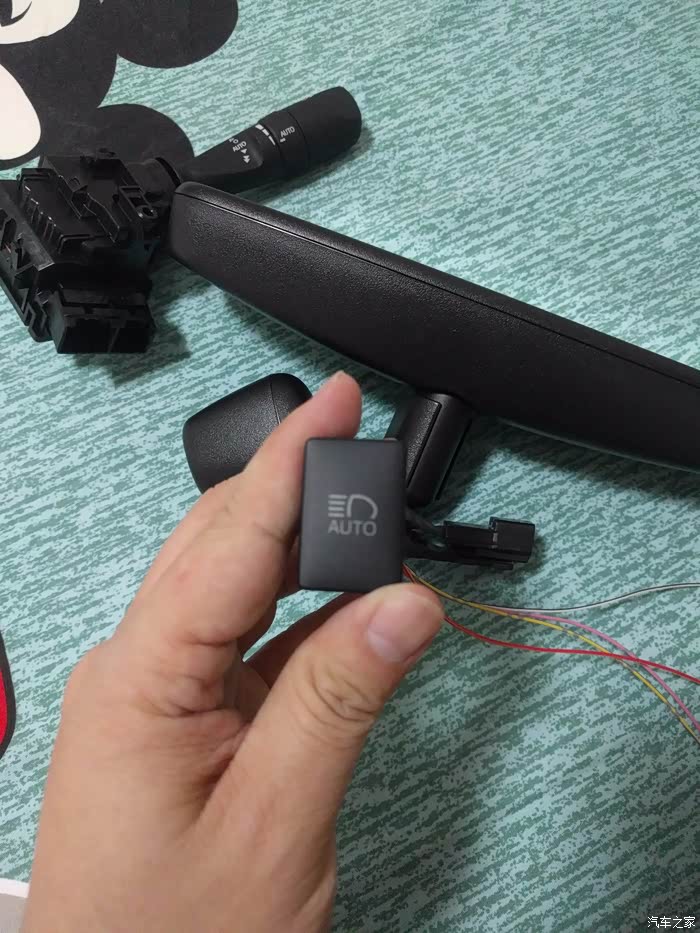

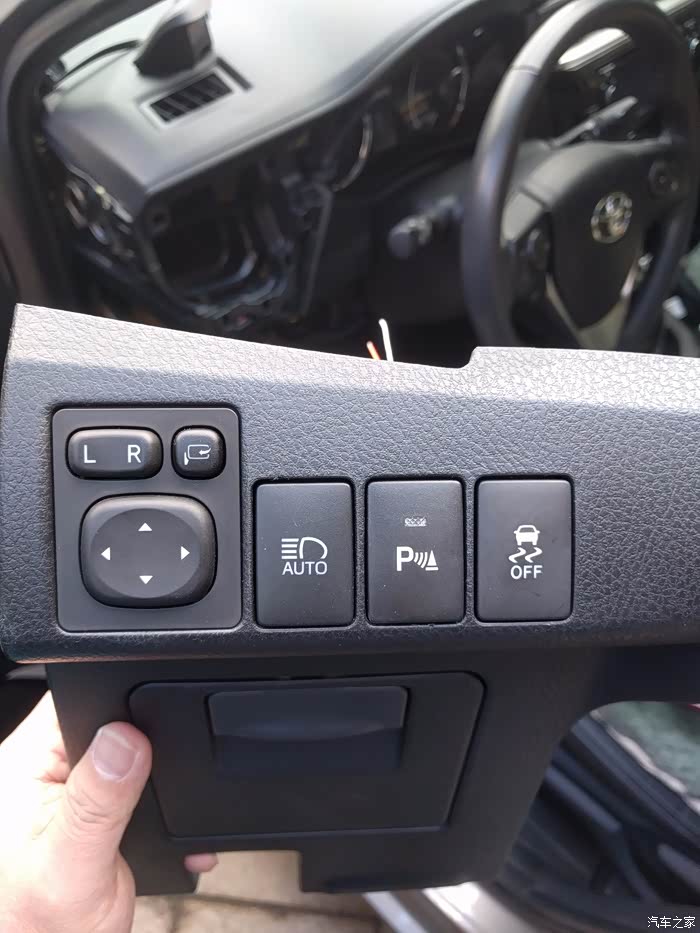

豪华版原来只有一个VSC开关，雷达是几个月前装的，剩下最后一个空位，就是给自动远近光开关留的。这三个开关的顺序是固定的，因为卡口不一样，不能互相换位置。

开关，1脚直接搭铁就行了，4脚要接到主车身电脑上。
后视镜那里的端子类型是0.64II
开关的端子类型是0.64II
电脑那里的端子最小，和网关是一样的，0.5

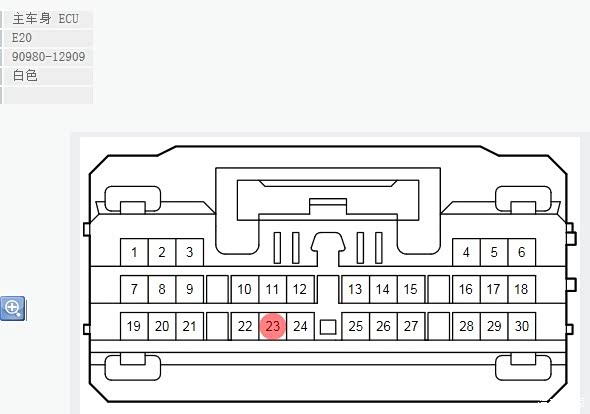

这个是车身电脑的插头，位置在车内保险盒旁边，要躺在地板上才能看见。插端子的时候，要用小刀，沿着两排之间的缝给撬开，才能插到底。

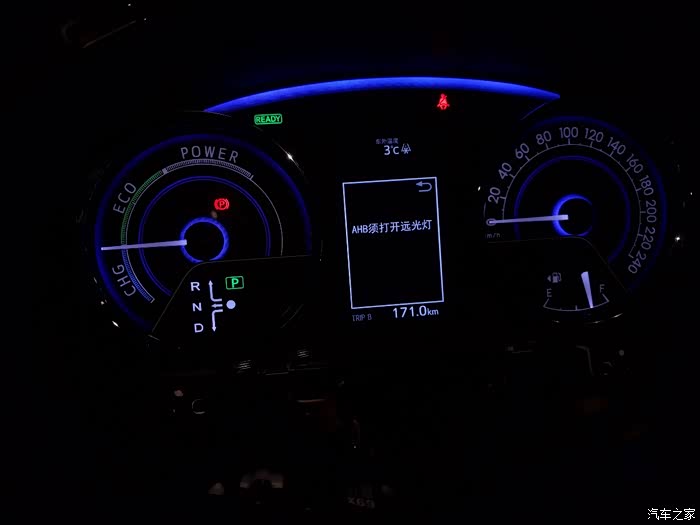

安装完成后，启动，按下自动远近光开关，会有提示“开启远光灯”

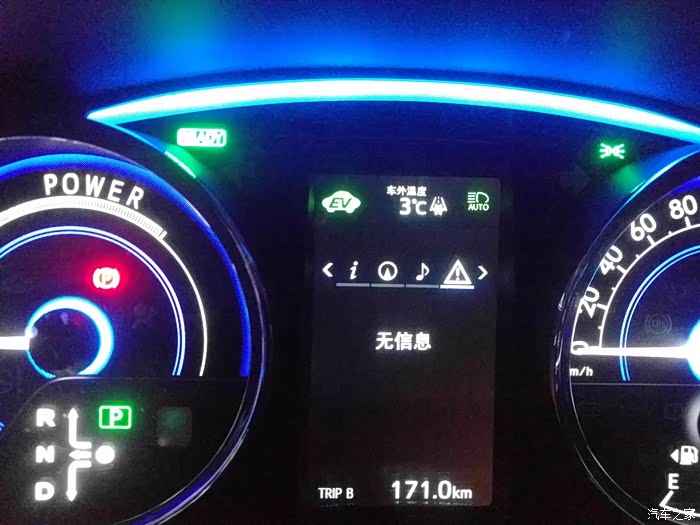

把大灯手柄推到远光一侧后，车灯并不会切到远光，仍然会保持在近光，同时仪表盘上会有一个自动远近光的图标。到此，自动远近光安装完成。

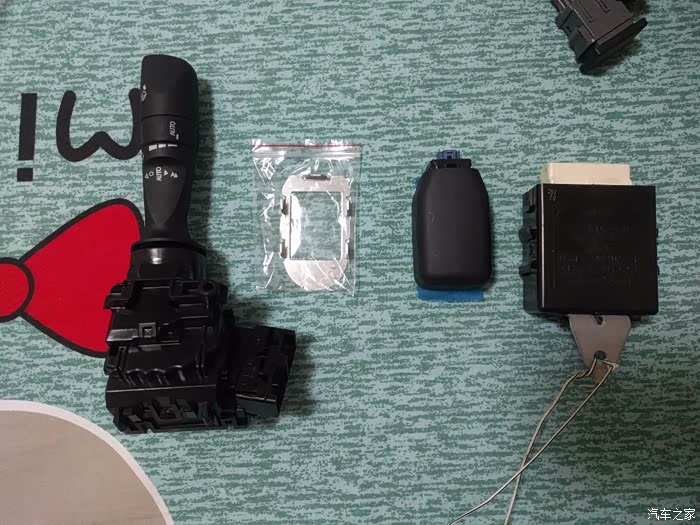

接下来说一下自动雨刷

双擎的自动雨刷是一个独立的系统，换句话说，可以任意安在一台丰田车上。
丰田的雨刷大体上分三种
1.不带间隔环，只有单次，关，慢，快四个档位
2.带间隔环，有单次，关，间隔，慢，快五个档位，其中间隔可在3.3秒到10.6秒可调

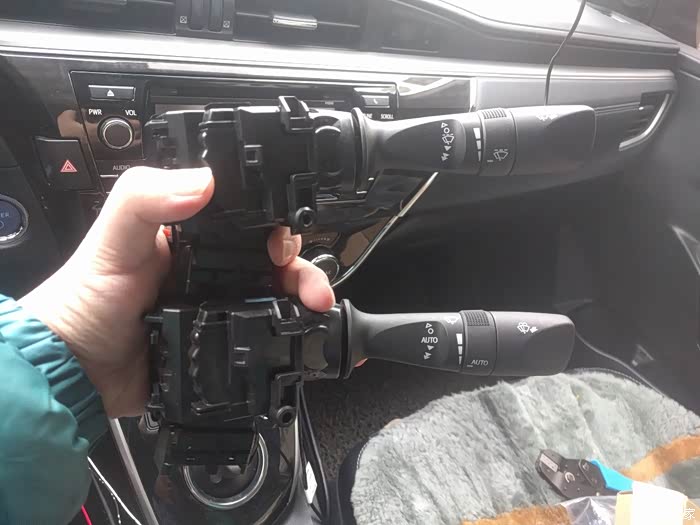

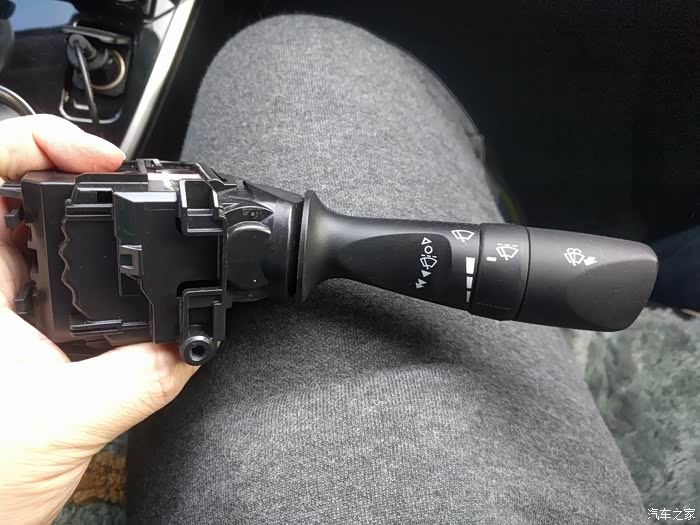

3.自动雨刷手柄，有单次，关，AUTO，慢，快五个档位，AUTO档下可以调整雨刷的灵敏度。不接雨量传感器或者传感器故障时，和2的动作一样。

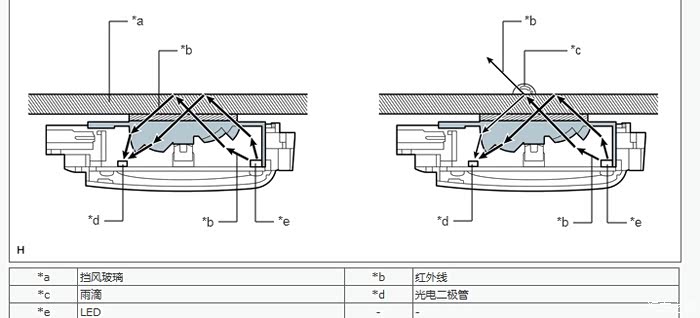

自动雨刷会根据雨量和车速，动态调整雨刷工作频率，十分方便。
