2016款帕萨特尊容版原车屏安装倒车影像（随动轨迹）
之前桑塔纳3000开了六年，去年底换了2016款帕萨特尊容版，想着老司机了，倒车影像就不用了吧；所以选车的时候这个就没考虑，怎奈这车不比桑塔纳，长、流线型好，视线盲区多，不像桑塔纳可以直接看到车头，车尾；倒车总是小心又小心，所以就想加个倒车影像。网上咨询过，实体店也去过，店里说加影像要添加模块，至少需要1500米，换个新的安卓大屏只要1000；想来想去不想拆原车的，我们的小帕有屏啊，怎么就不能加个摄像头呢？怀着质疑的心态暂时就搁浅了。年中在汽车之家看到一篇关于帕萨特尊容版原车屏安装倒车的帖子，就一直关注，某宝一直看评价，太多了，眼花了，不知道哪一款好。前一阵我的车机升级了Carlife发帖后，结实了众多帕萨特车友，都是咨询升级的，也帮助有近二十位车友成功升级，其过程中有一个车友推荐了尊荣版原车屏安装倒车的资料，赶紧上某宝，购物，下单，四天东西到了。隔壁的王哥，同事加邻居，动手能力强，自己曾多次动手安装车载影音系统，就找他了。安装进行中。。。。。。

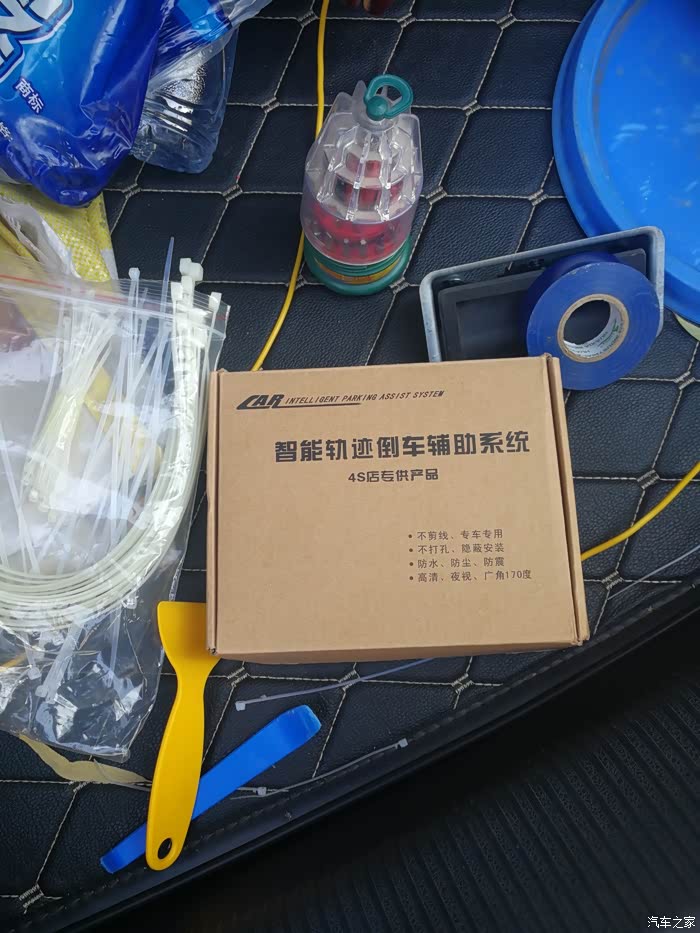

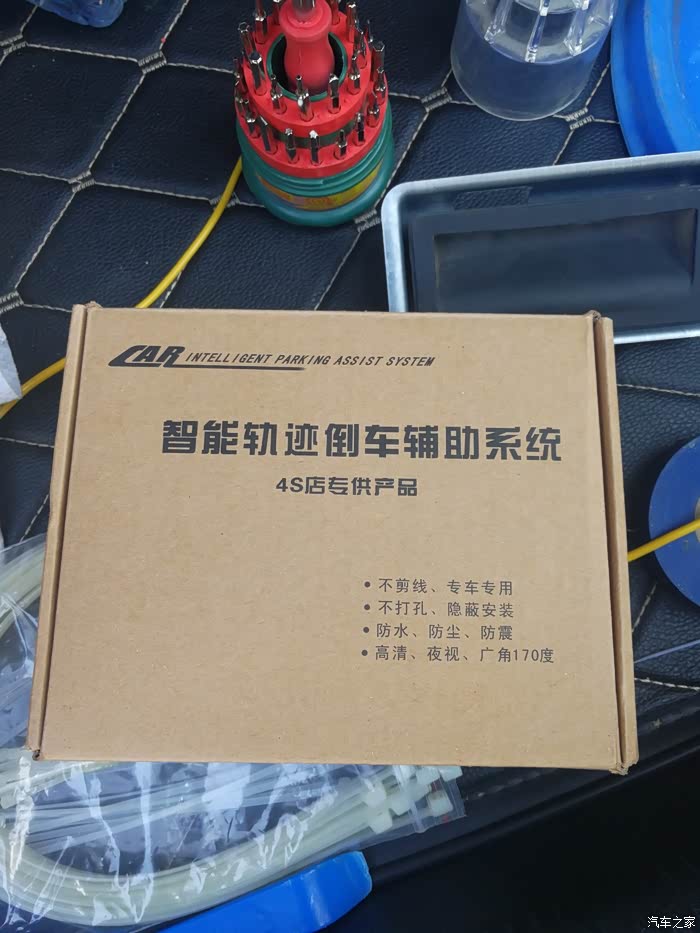

某宝购买的智能轨迹倒车辅助系统，358米，带倒车轨迹，不带工具，安装费用200，租用5053数据线100，回来店家指导安装。
上工具，邻家王哥的工具。胶带，T10内角工具，困扎带若干，型号大小都需，黄色的穿线神器，就是一电线。建议车友买的时候租用5053数据线，基础安装完毕后，由店家工程师远控刷隐藏。

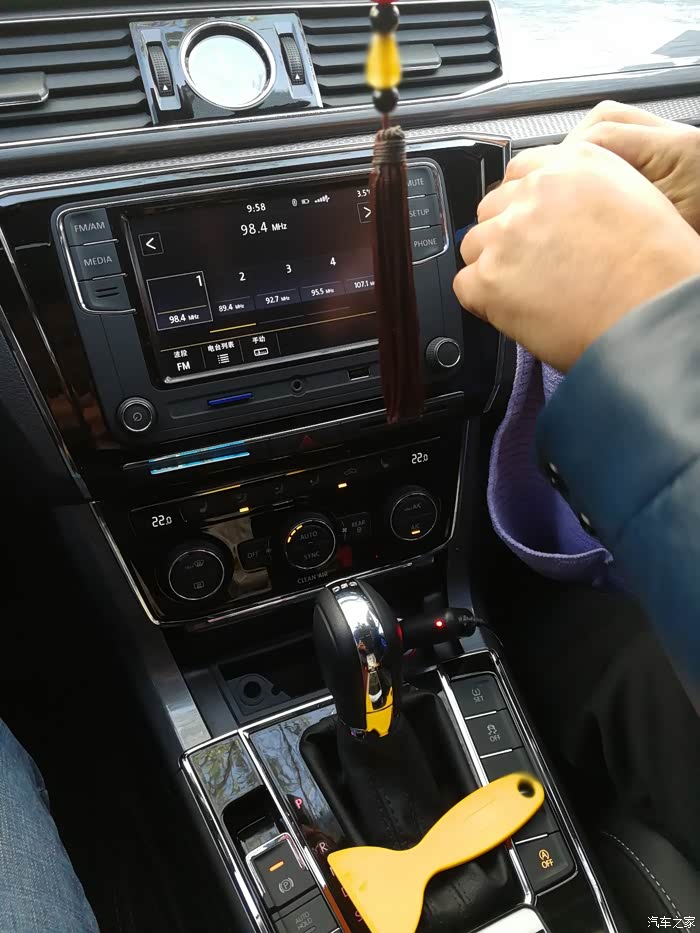

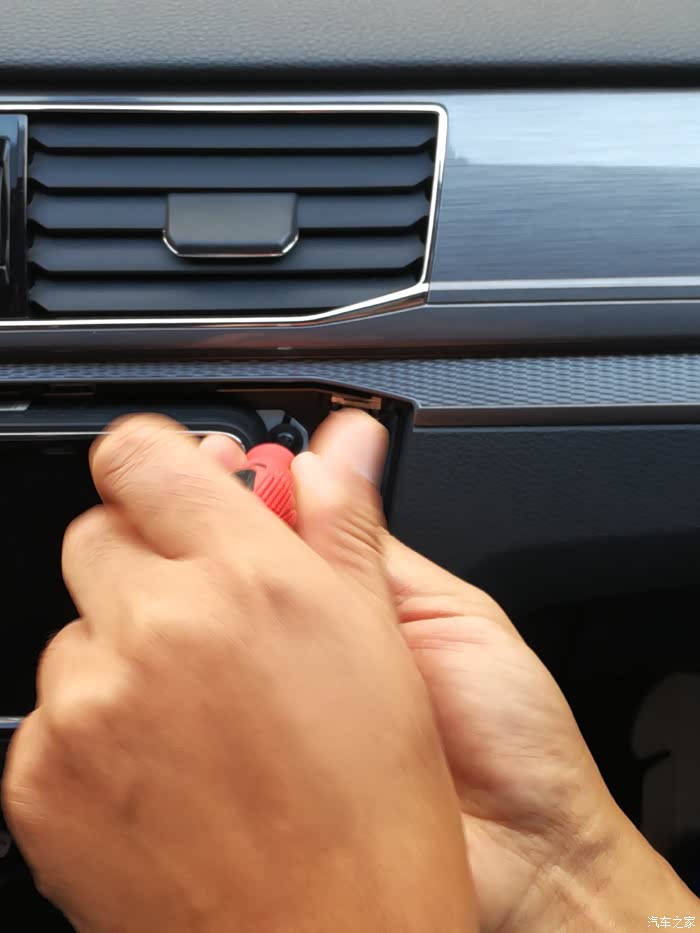

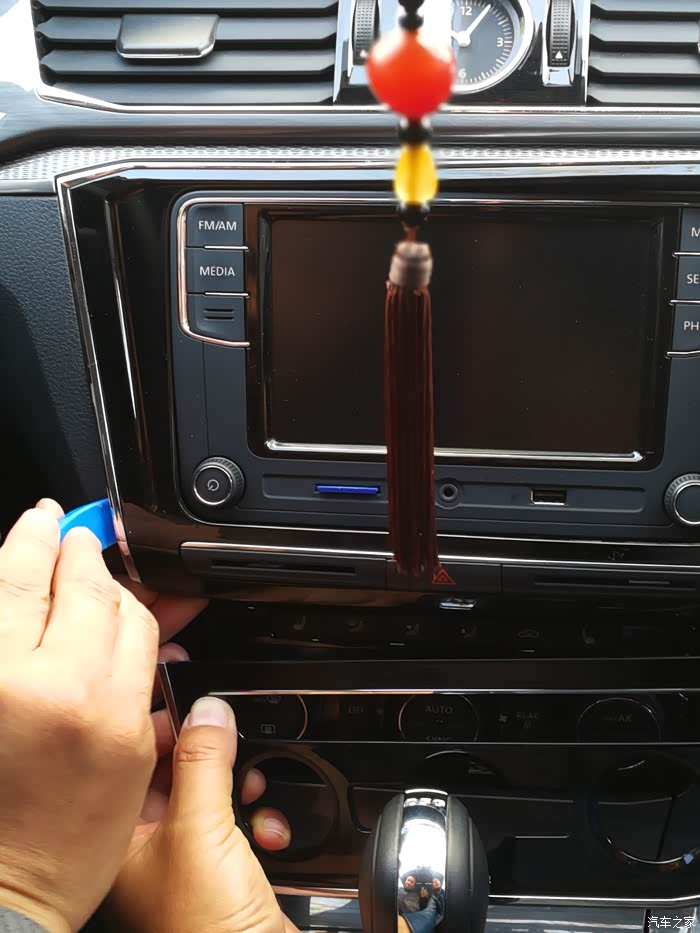

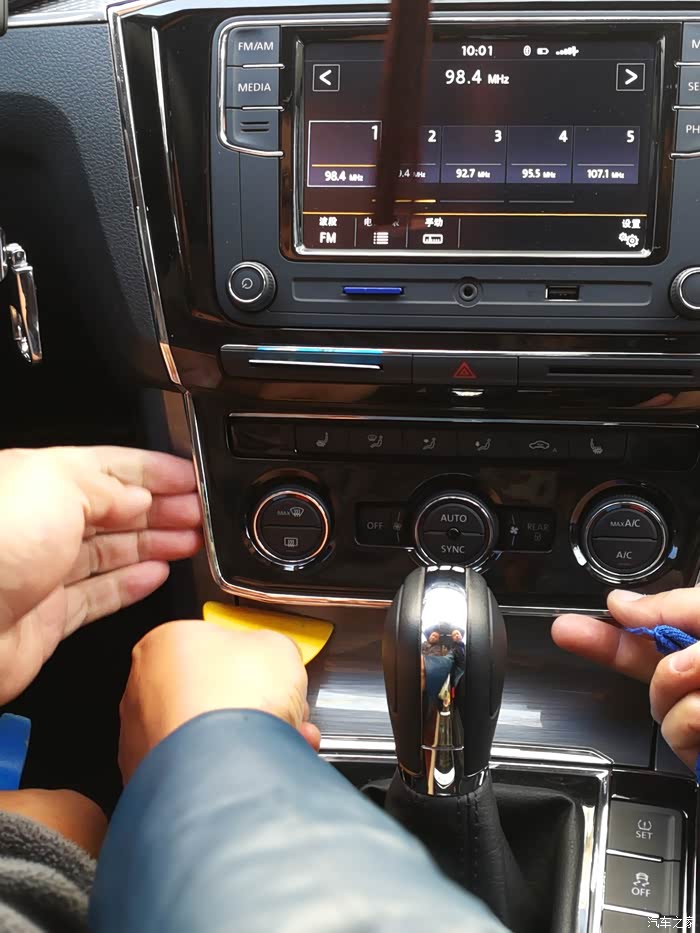

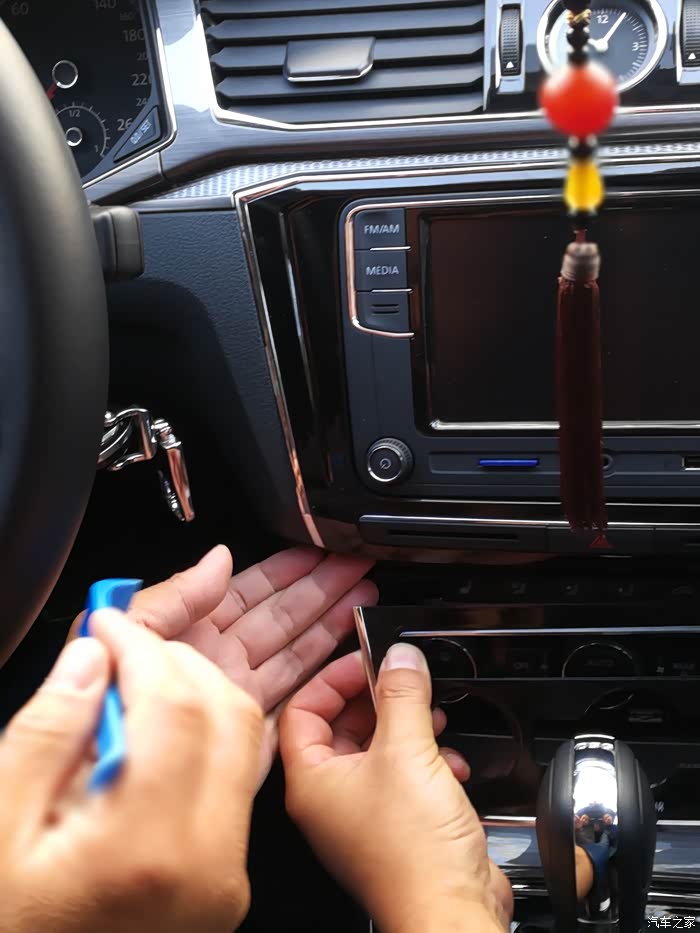

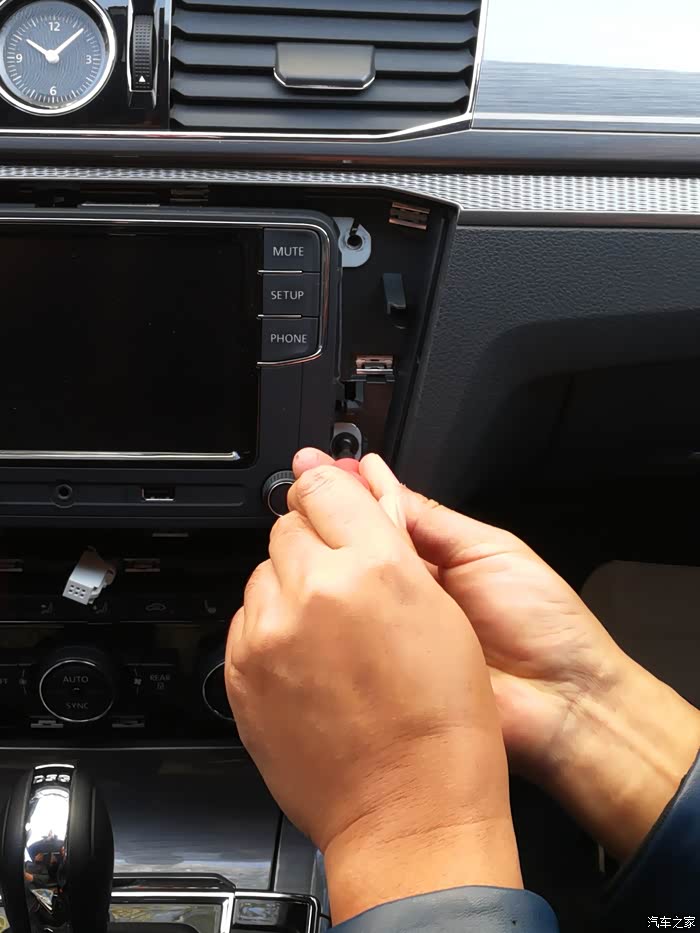

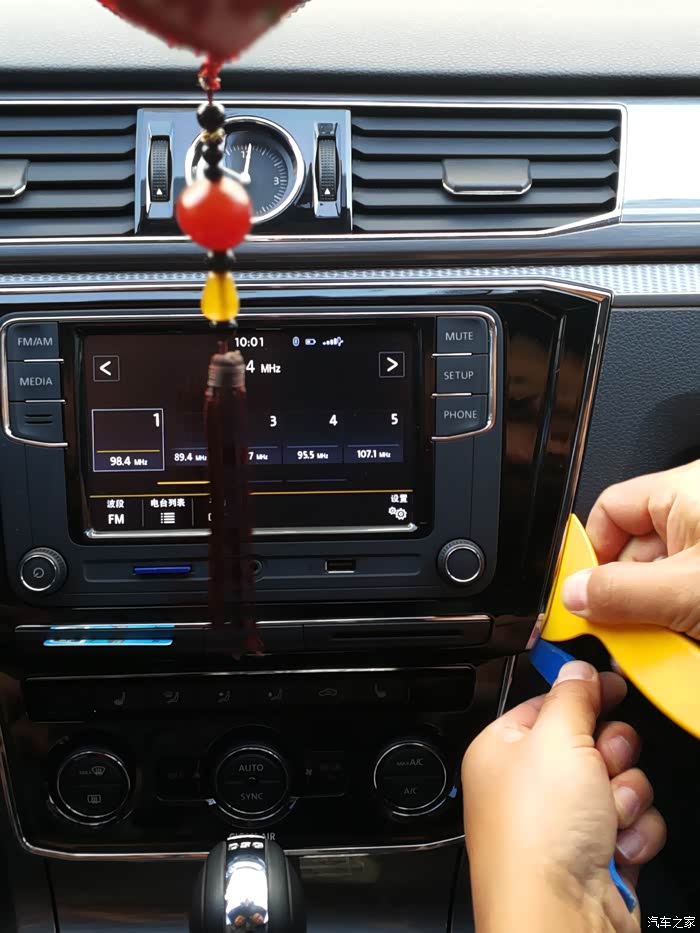

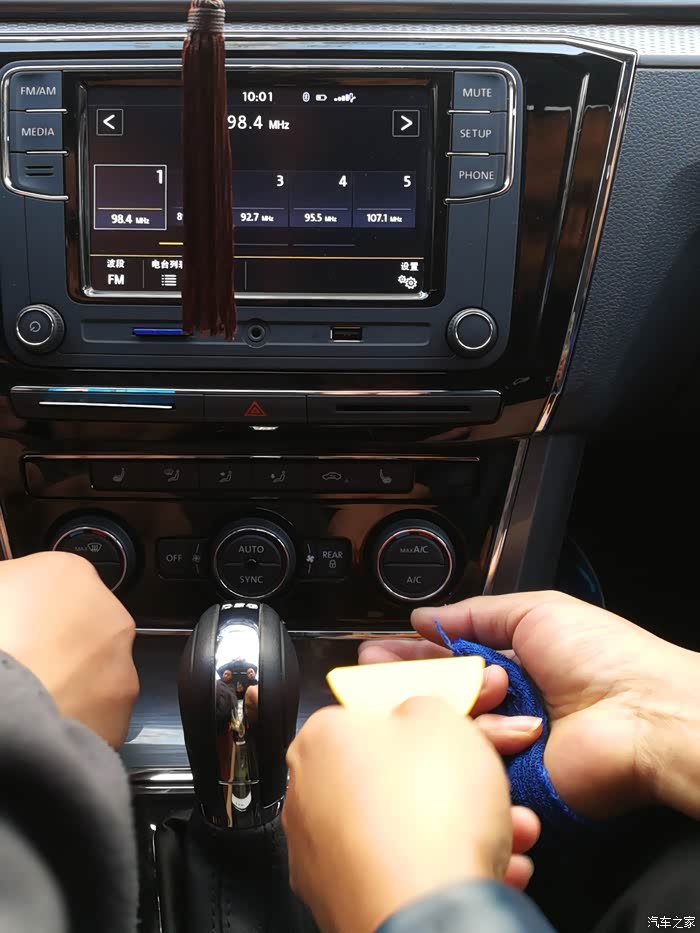

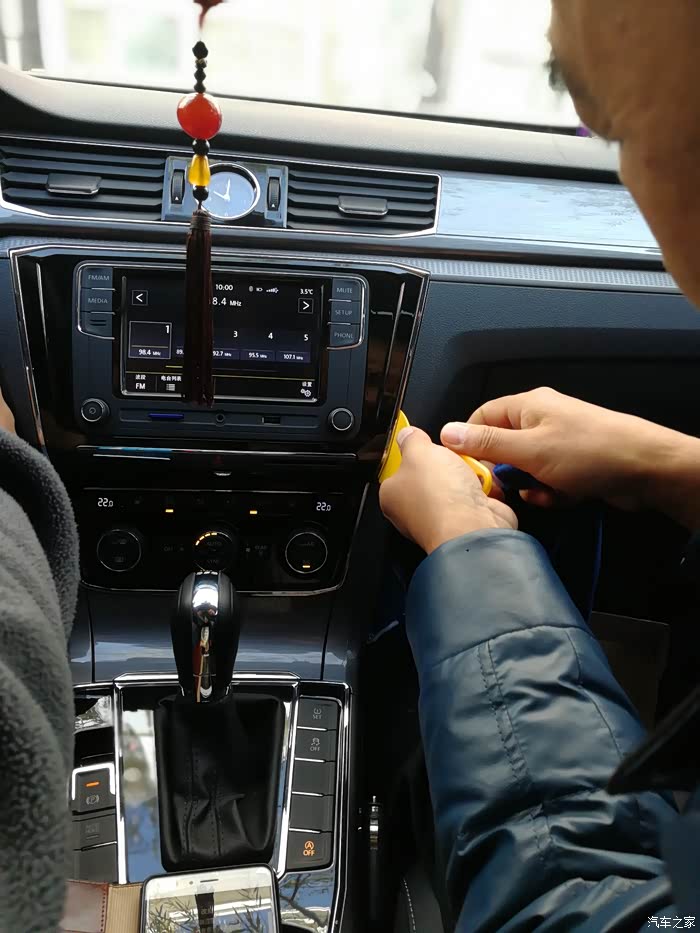

开拆。。。。。小心翼翼

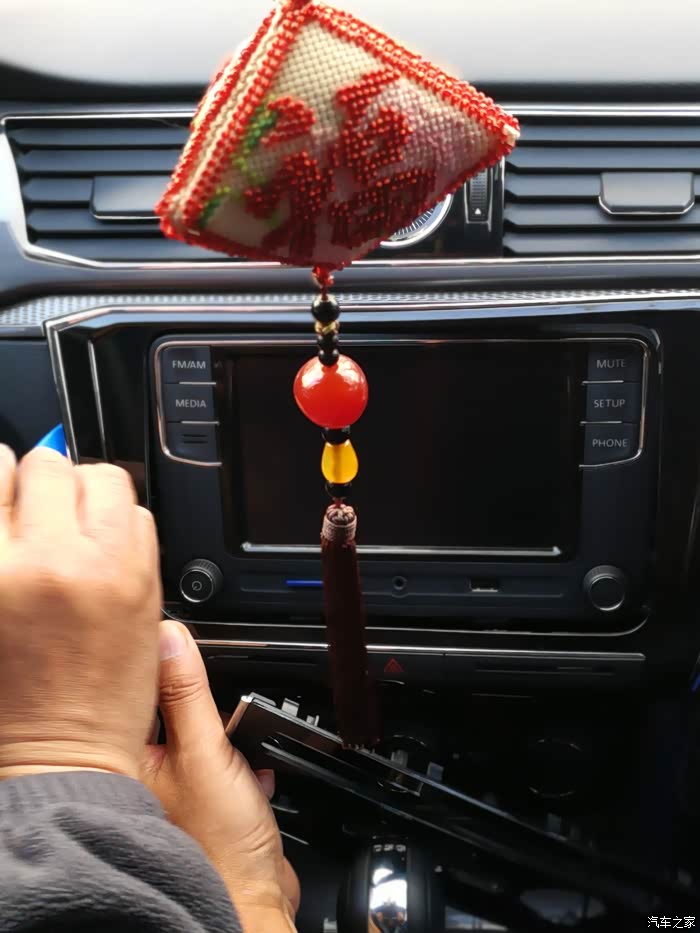

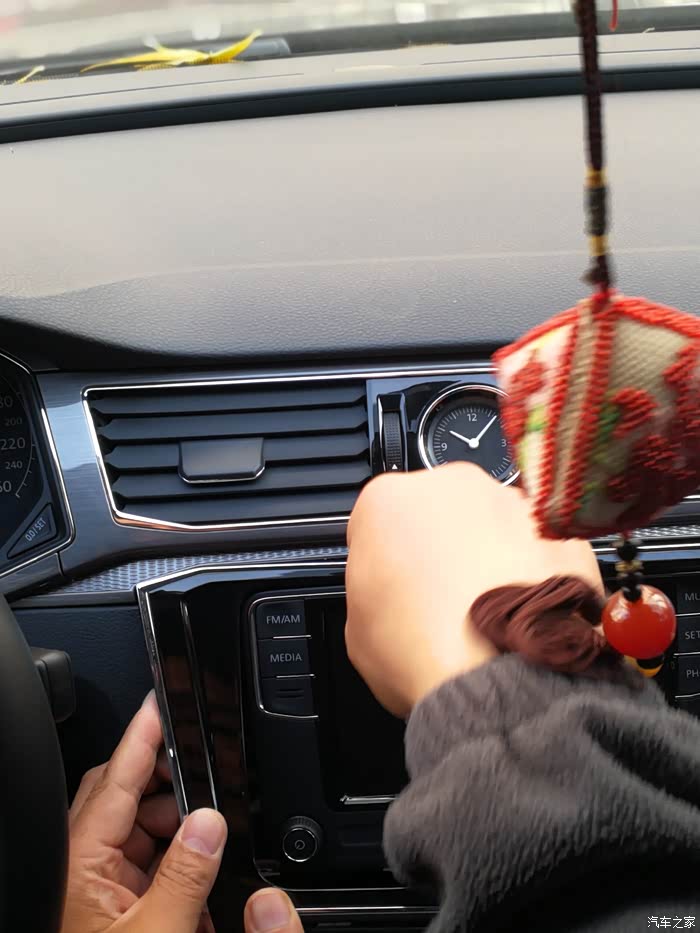

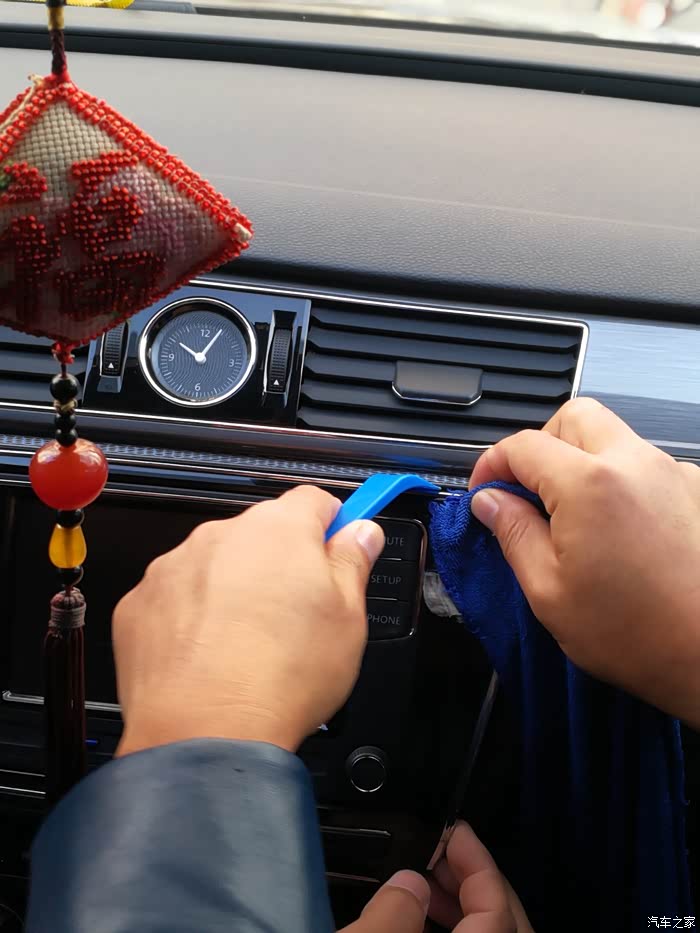

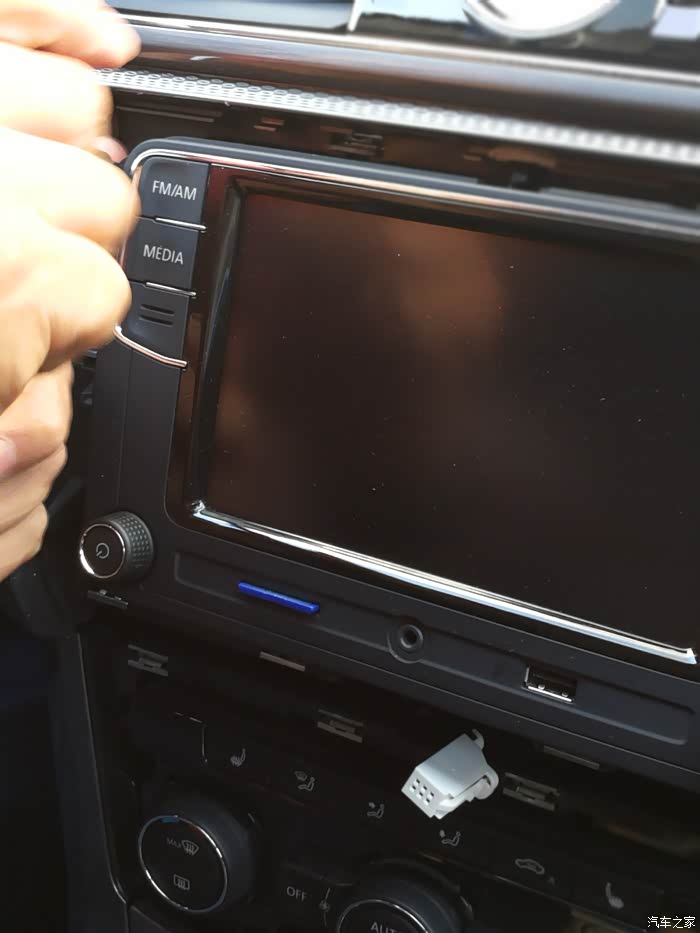

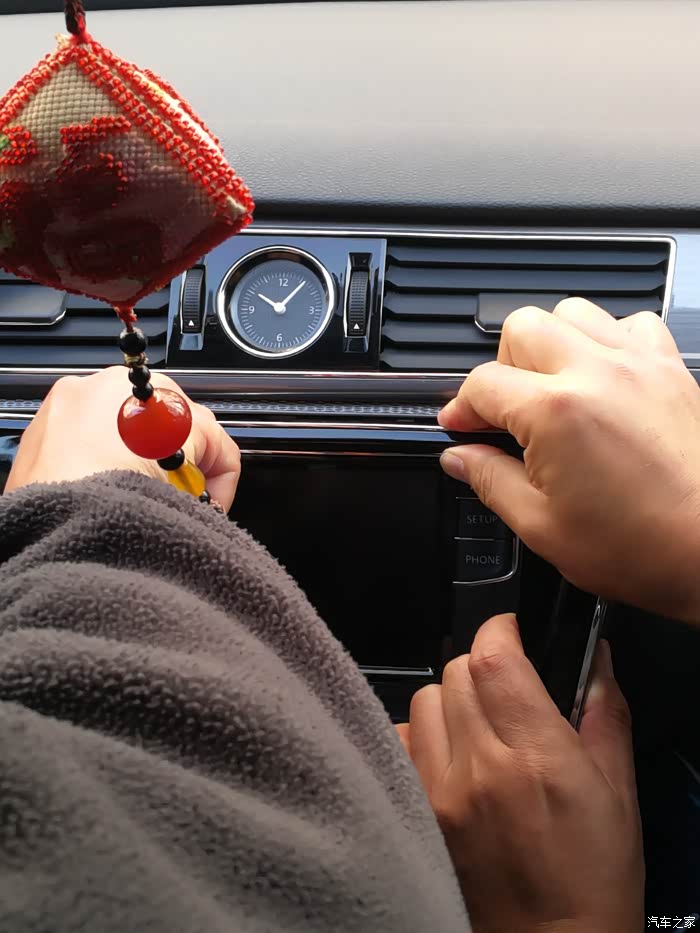

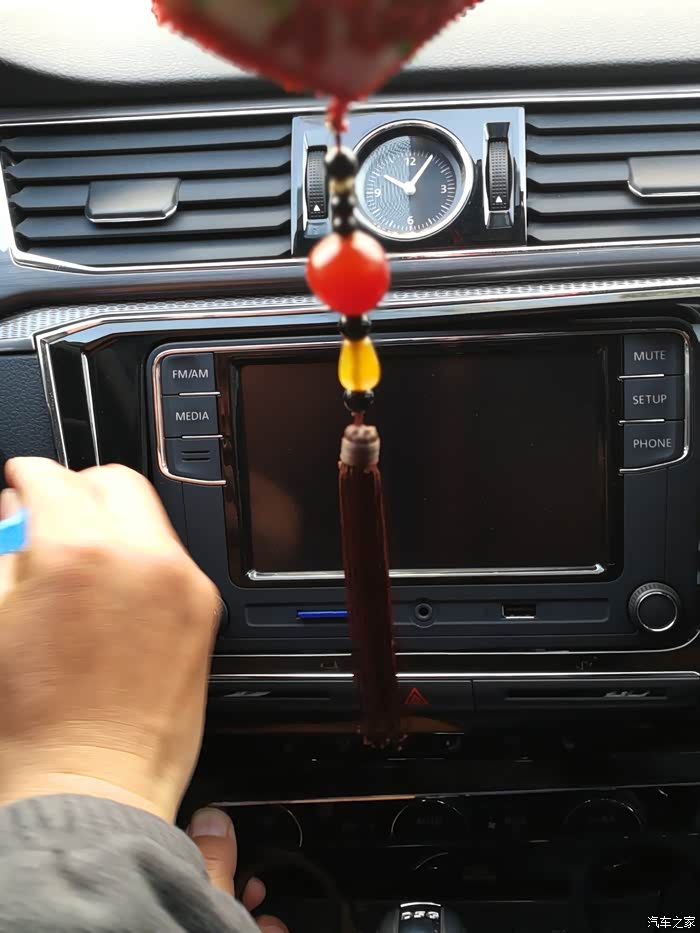

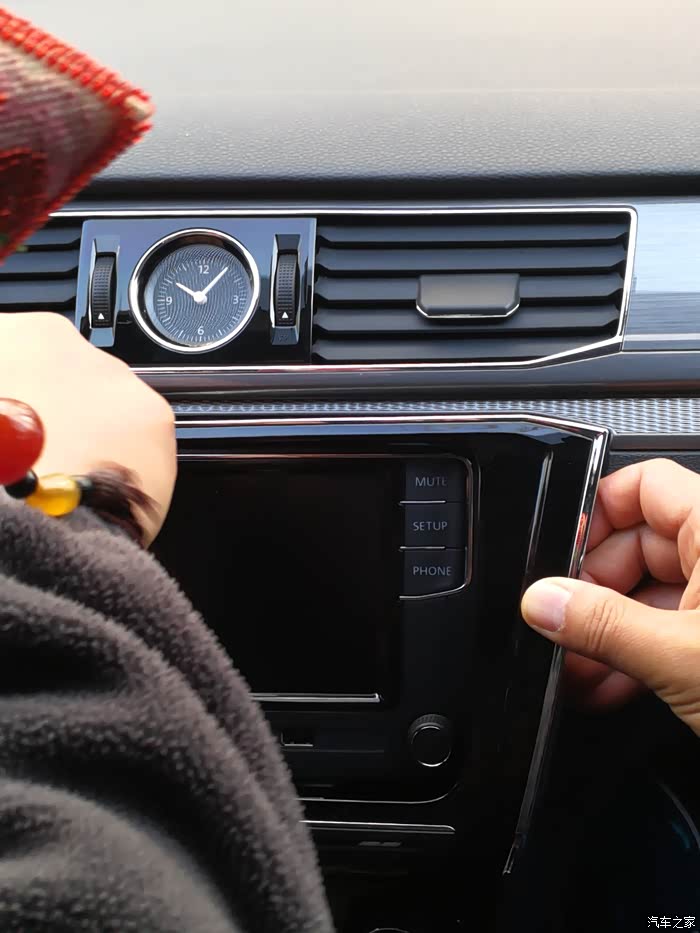

撬开了

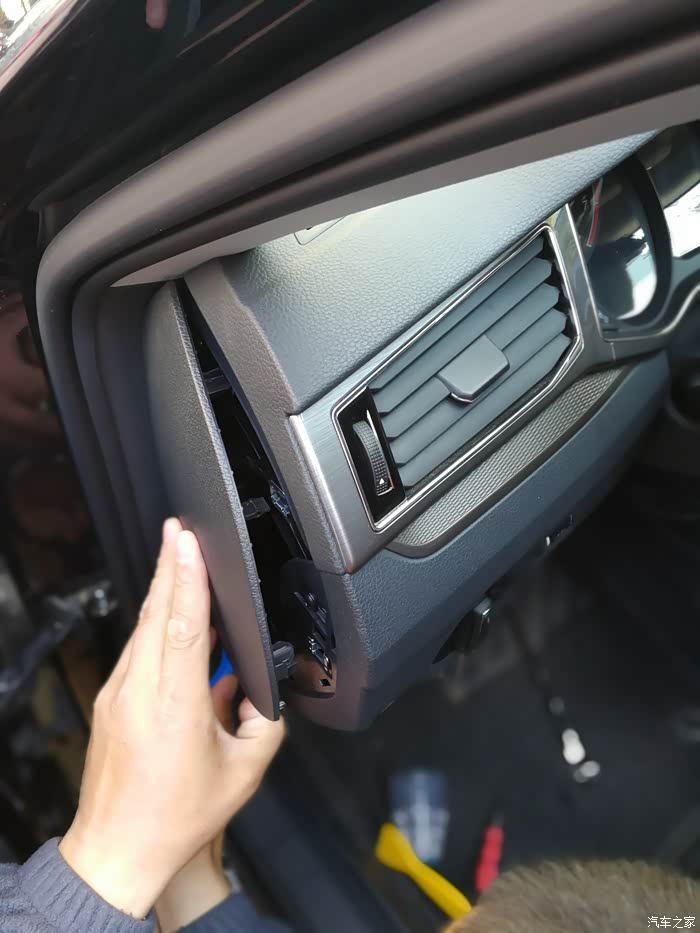

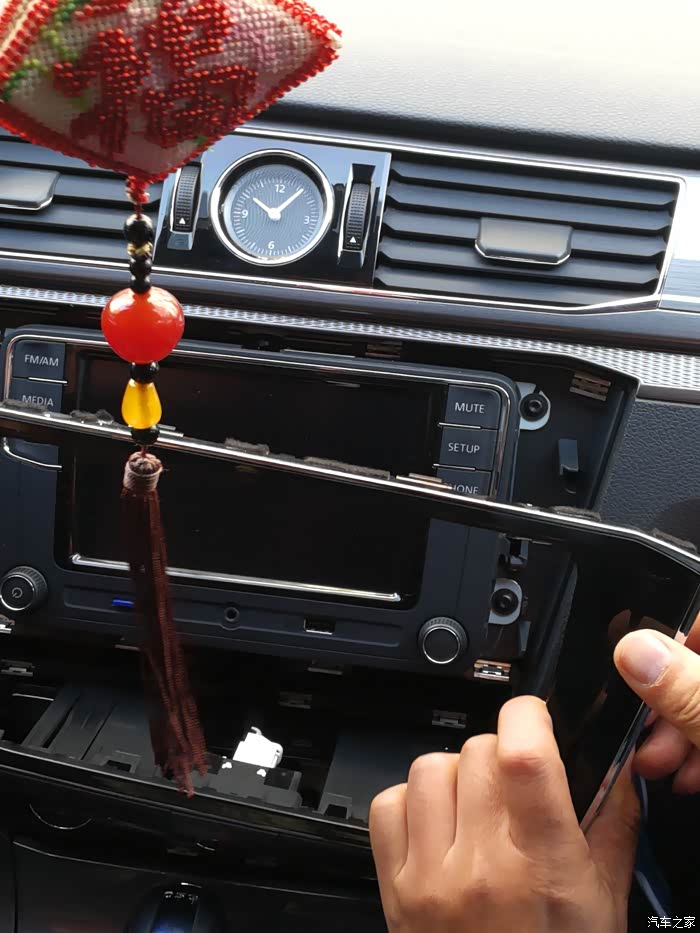

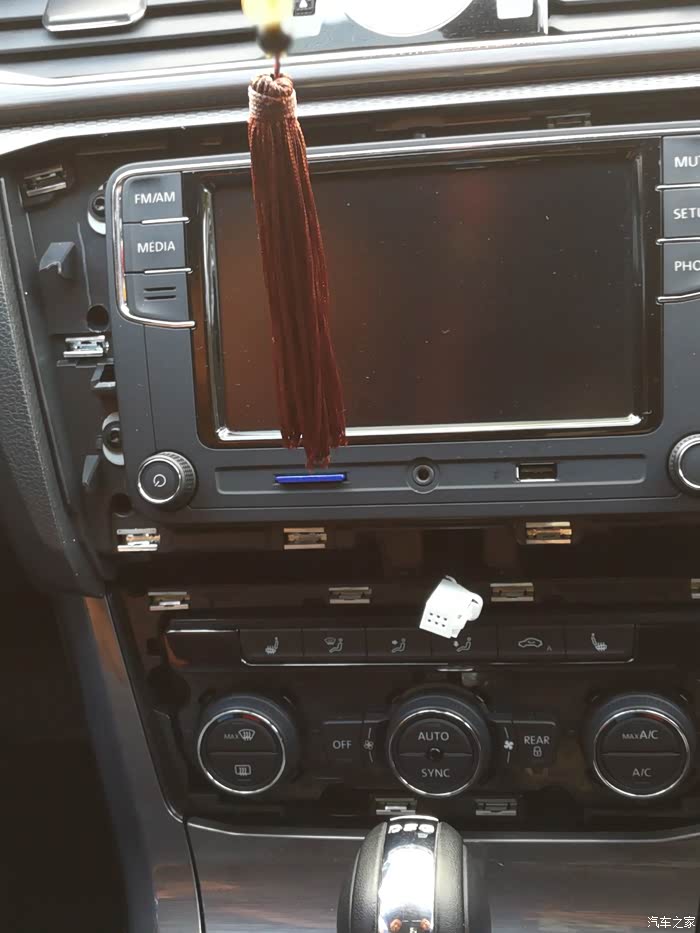

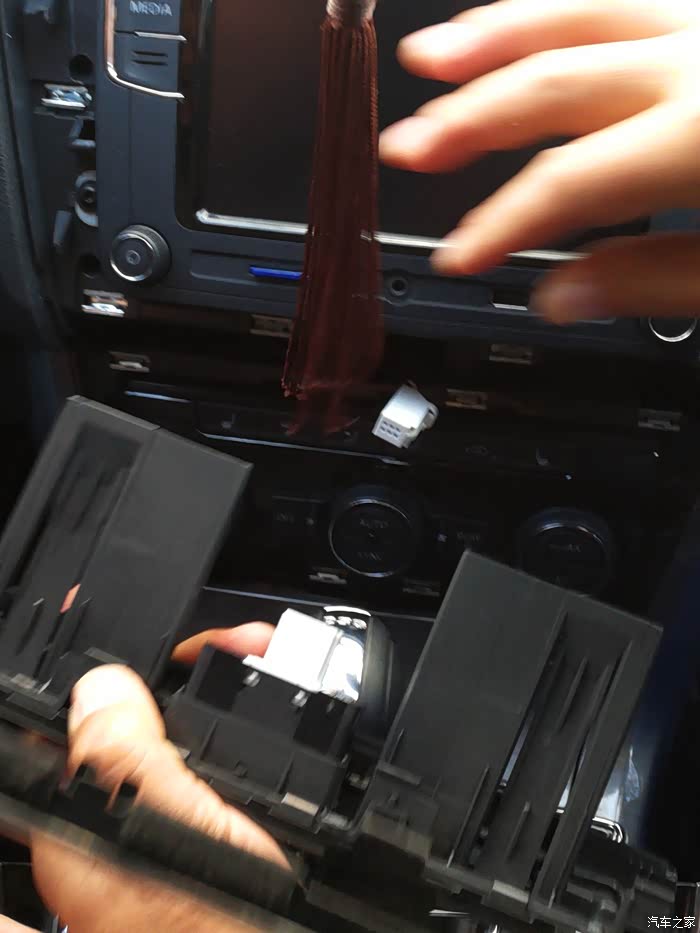

成功取出面板,先取上部，再取下部，安装的时候相反，切记。我就走了一次冤枉路。
四颗螺丝钉。

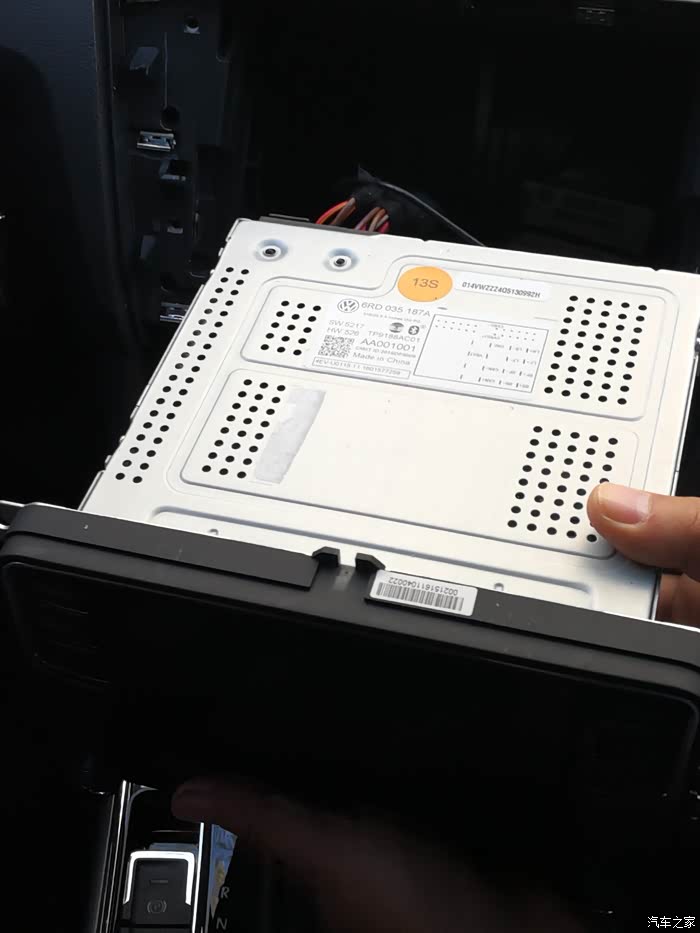

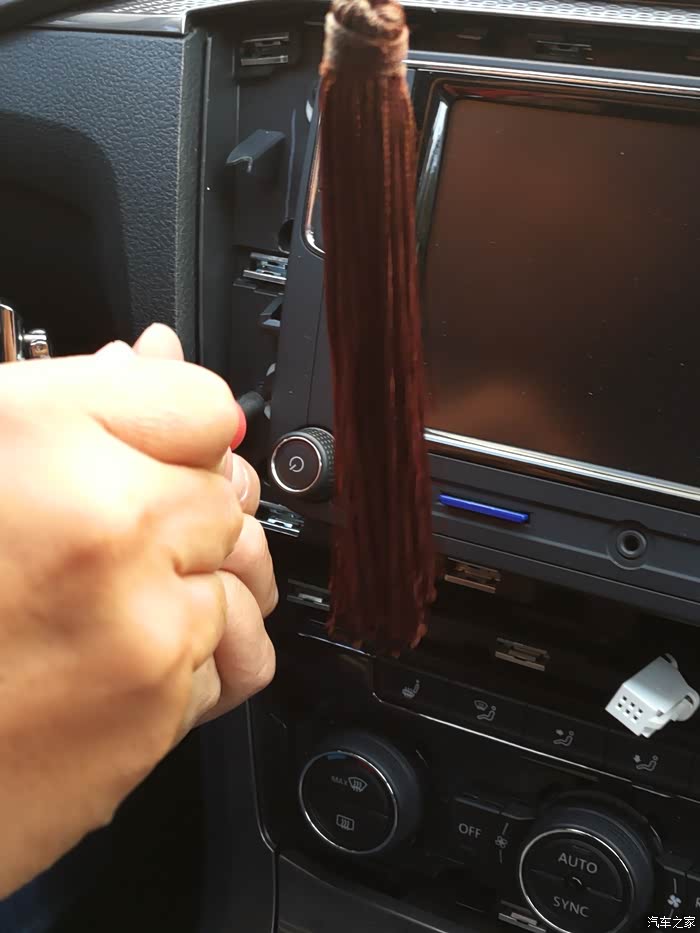

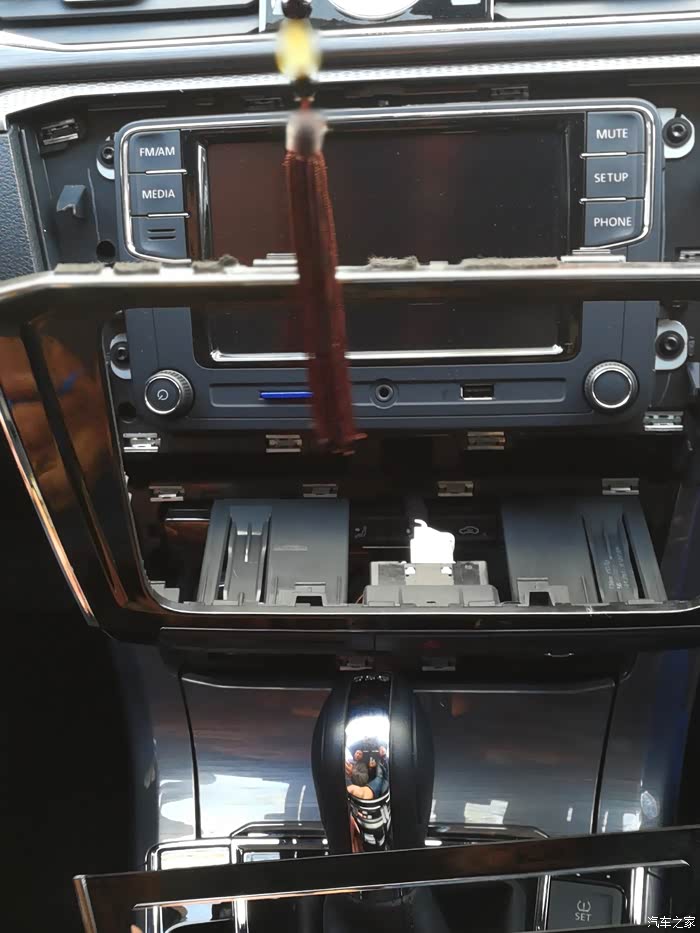

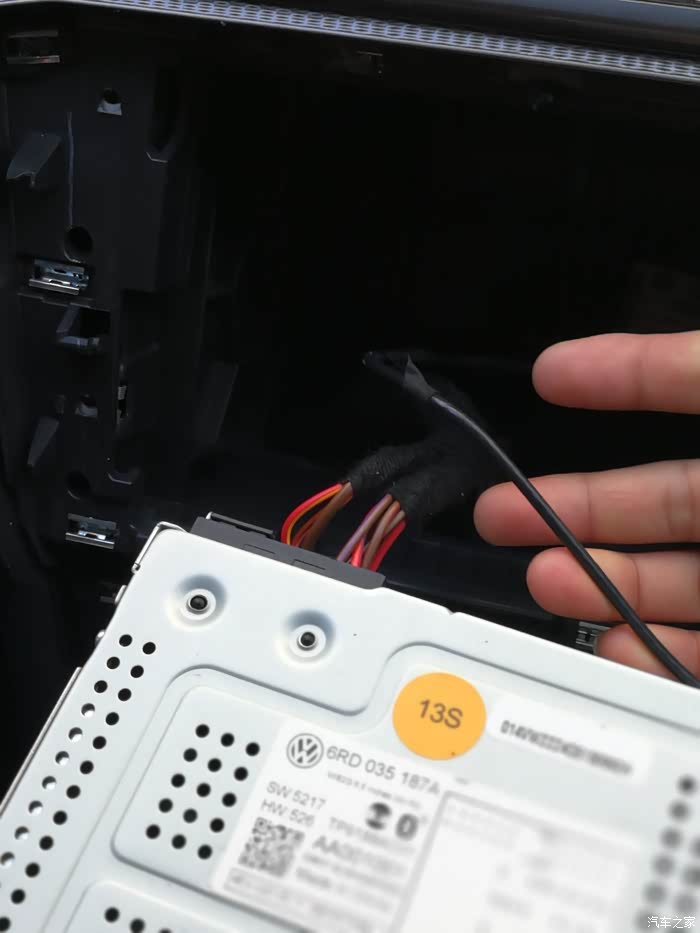

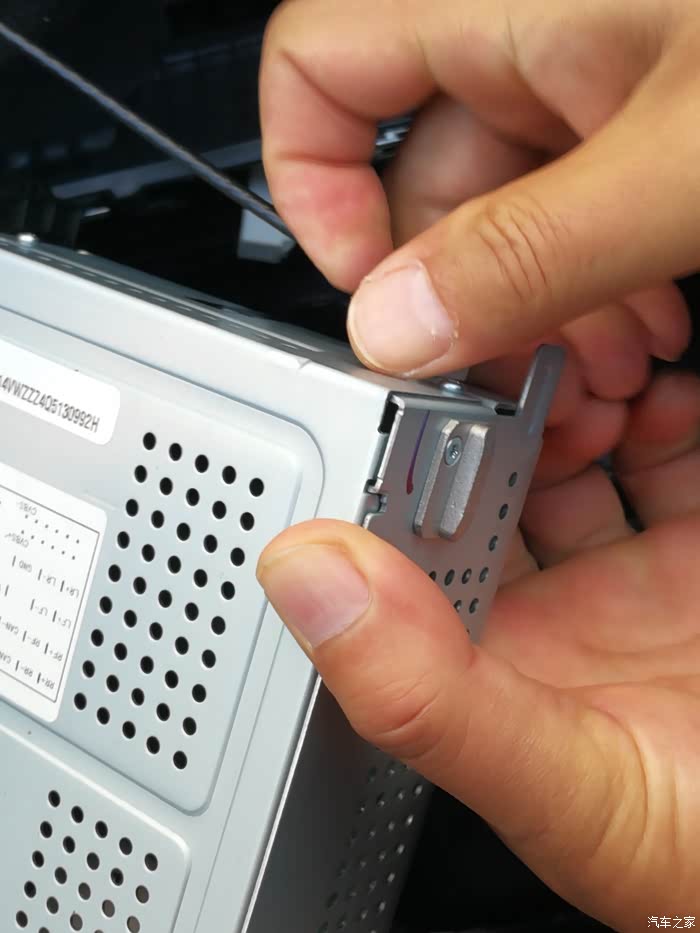

取出机头，拔去插头。

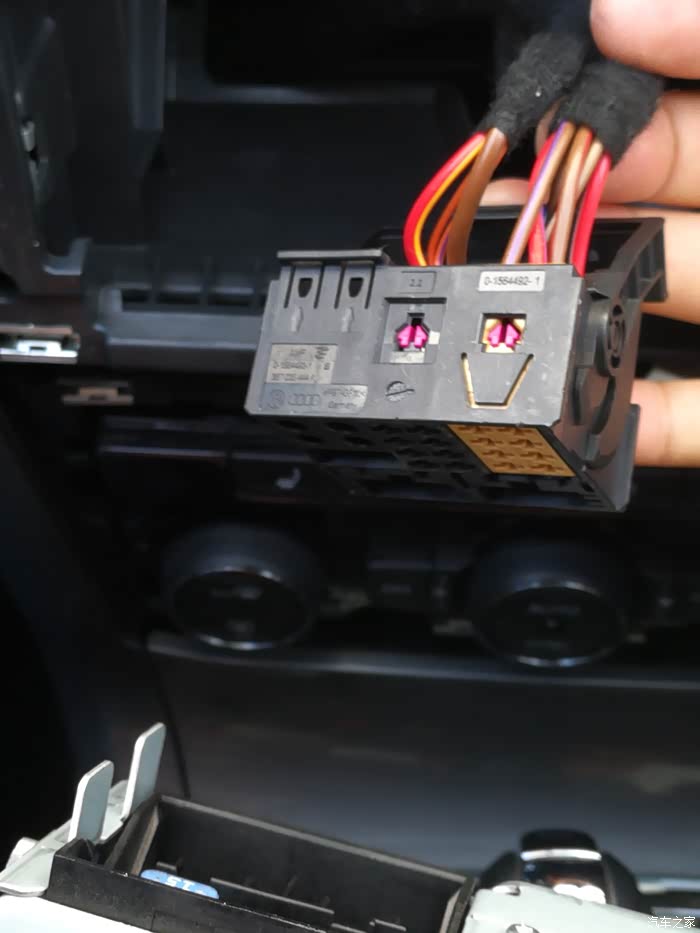

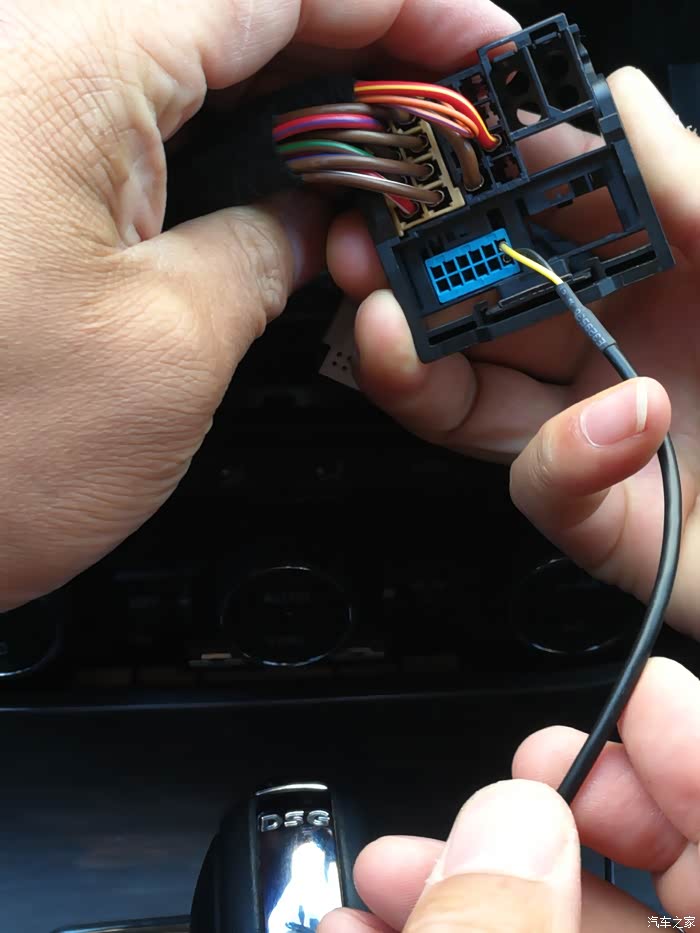

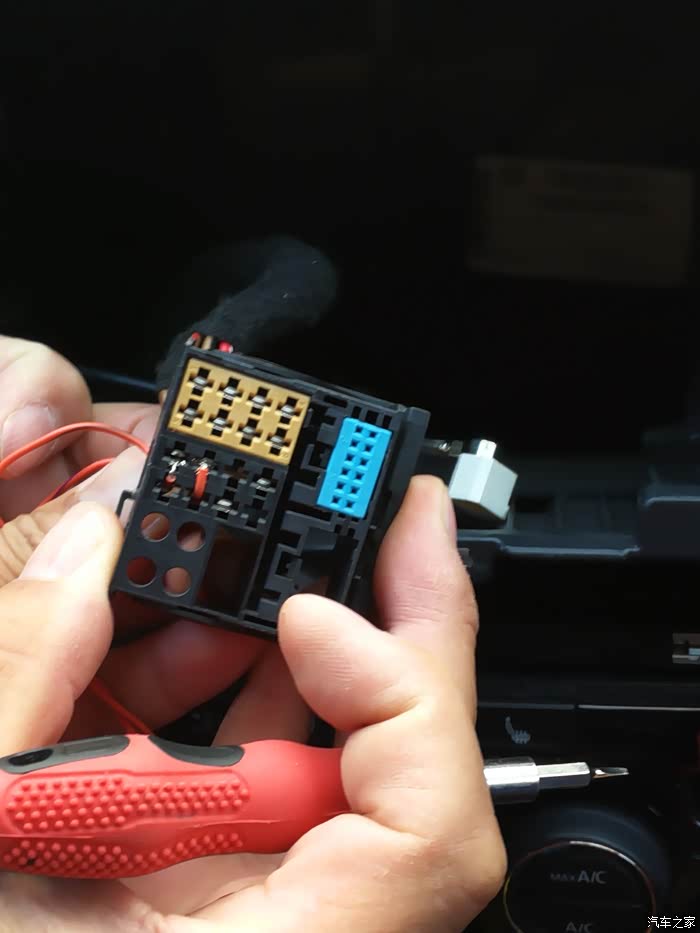

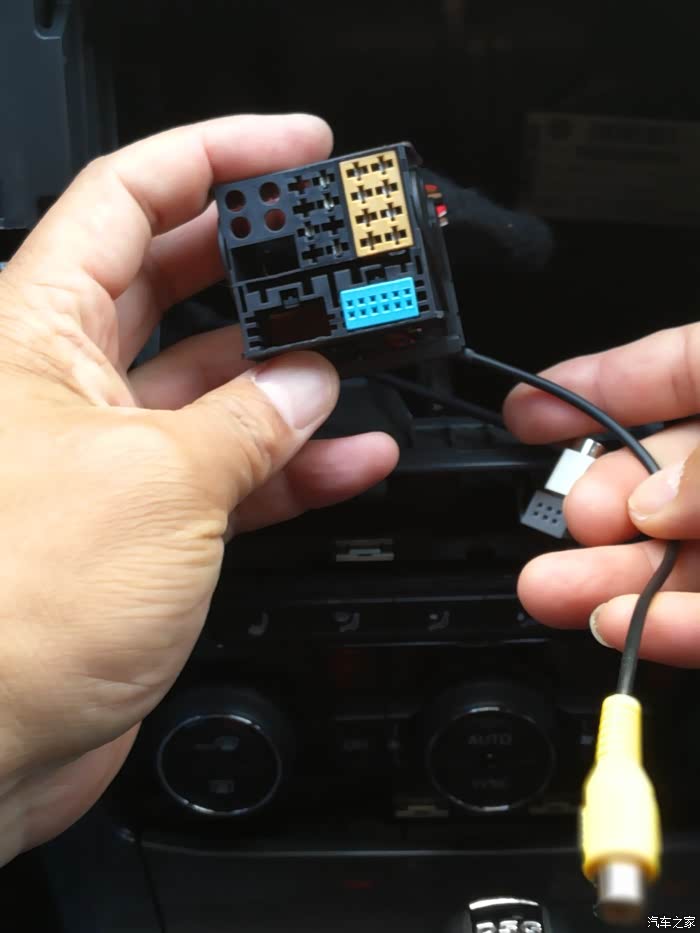

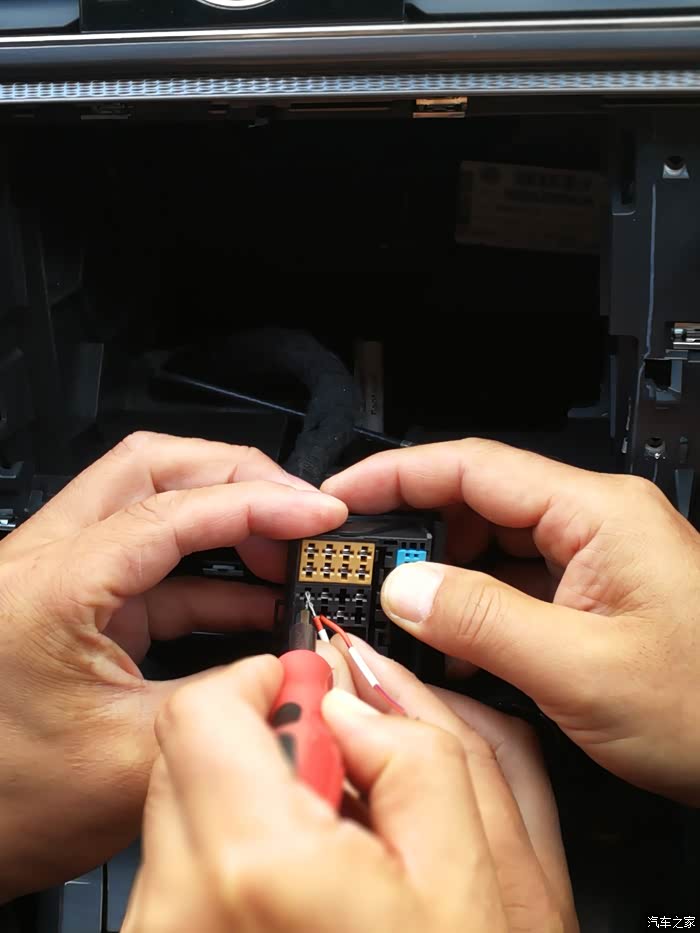

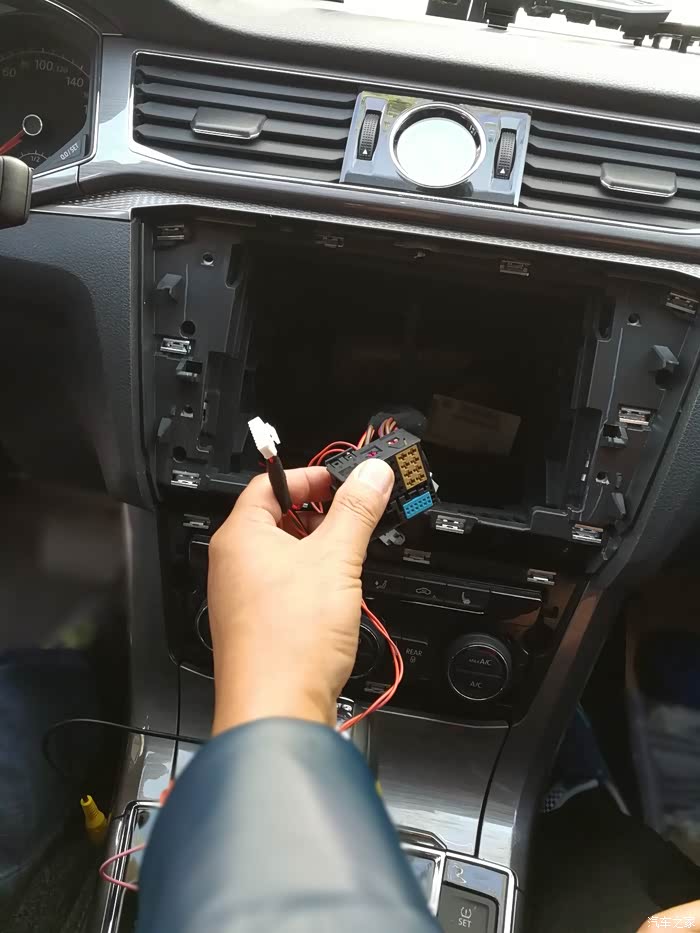

蓝色的是买的配线，按图示插进去。

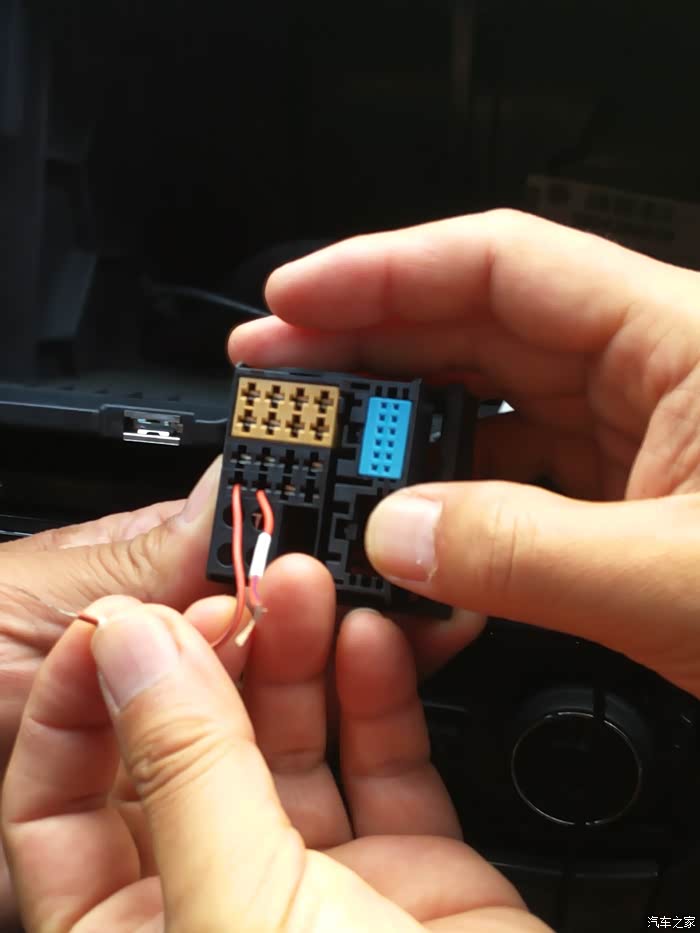

接协议线，事实证明，还得多咨询老板，我的装反了，出不来影像，卖家又指导着调整了一次。
无损安装，不破线，插进去就可以了。协议线，H左，L右，注意高低电位，否则图像出不来。

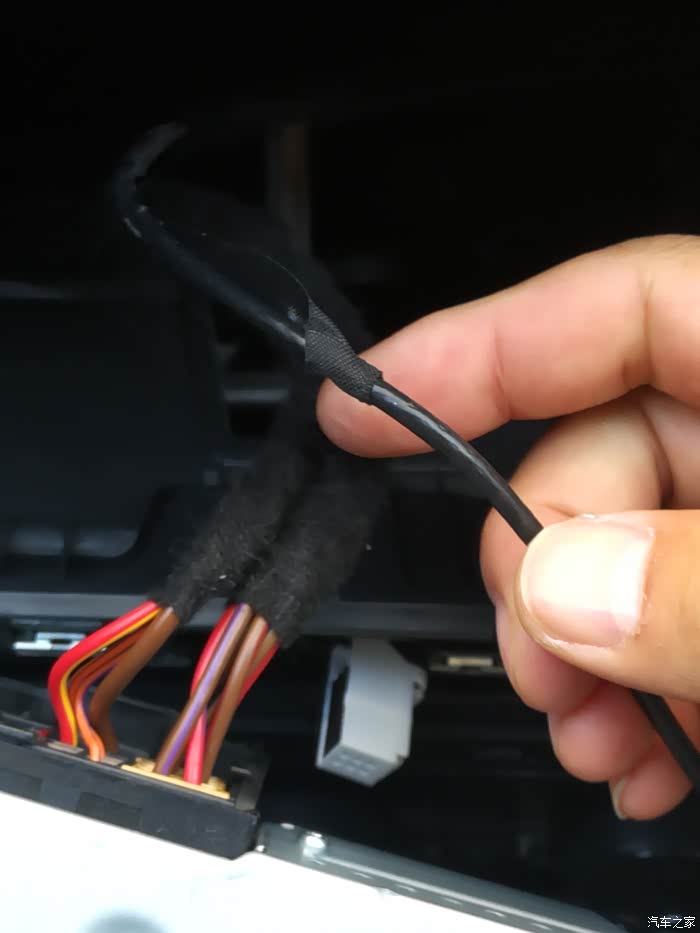

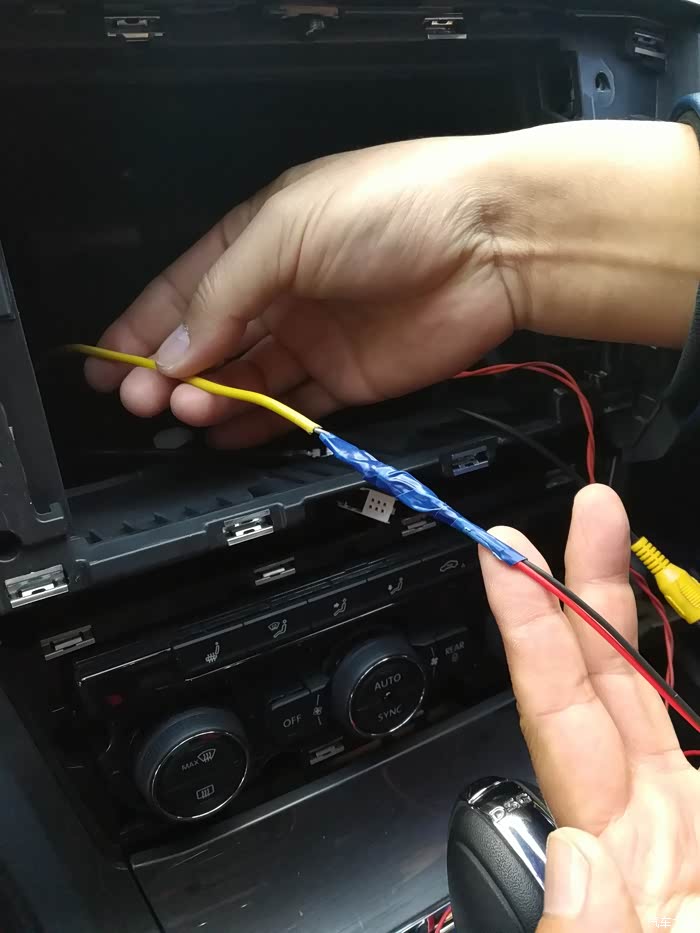

接头接好后，胶带伺候，以防以后脱落。所有的接头都需这样处理，牢固，牢靠。穿线，从中控穿到保险盒。要记得三根线都要一次穿过去，切记，我就走了把回头路。

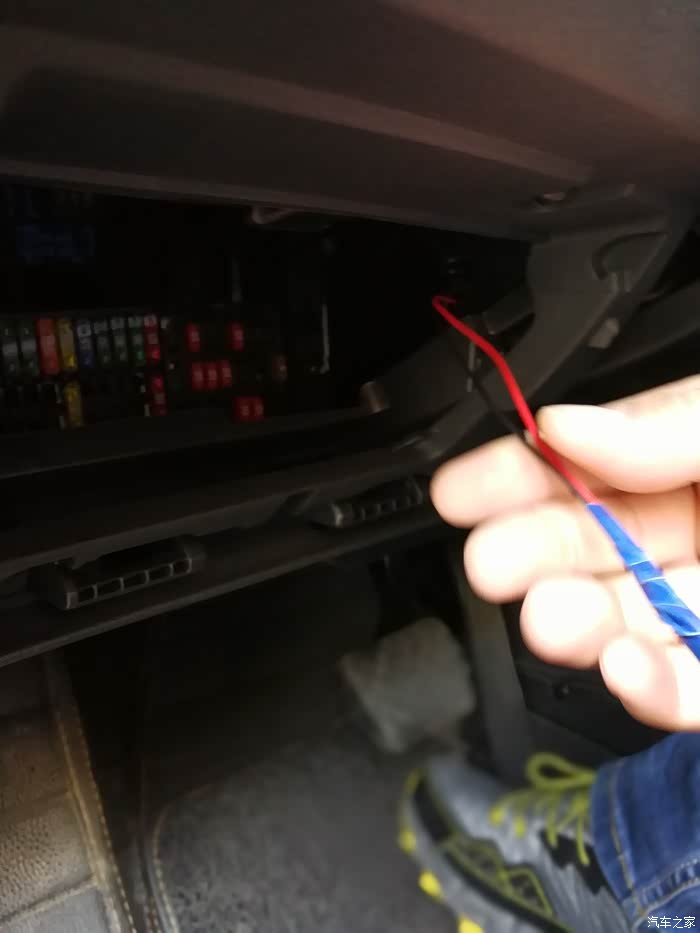

帕萨特保险盒，小手套箱拆除后，就看见了。之前没找到，问4儿子店的经理，说，你要干什么？去你NN的，老子拆的又不是你的车，想说说，不说拉倒。

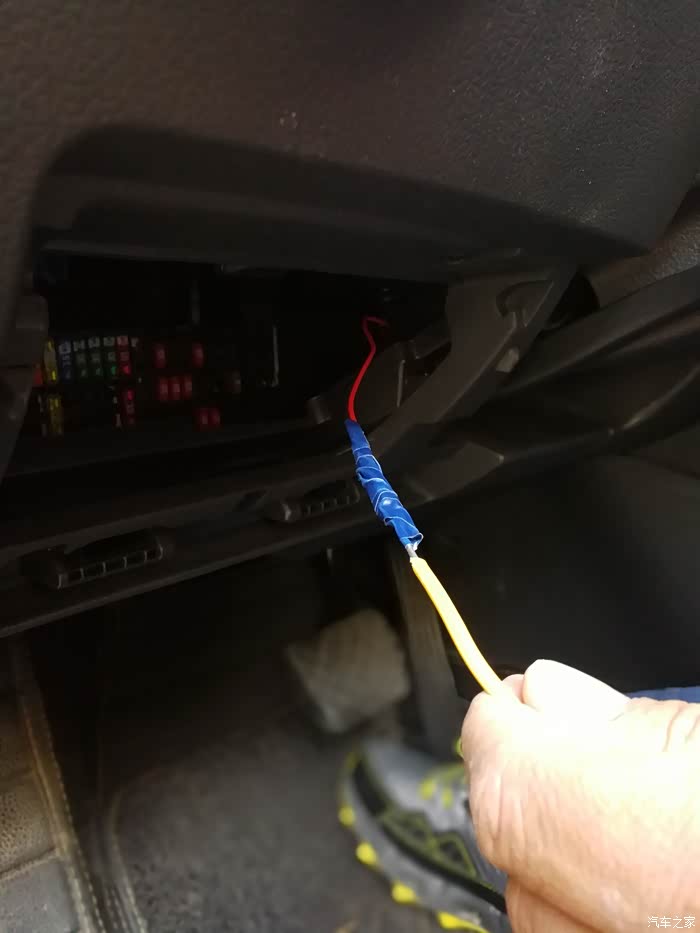

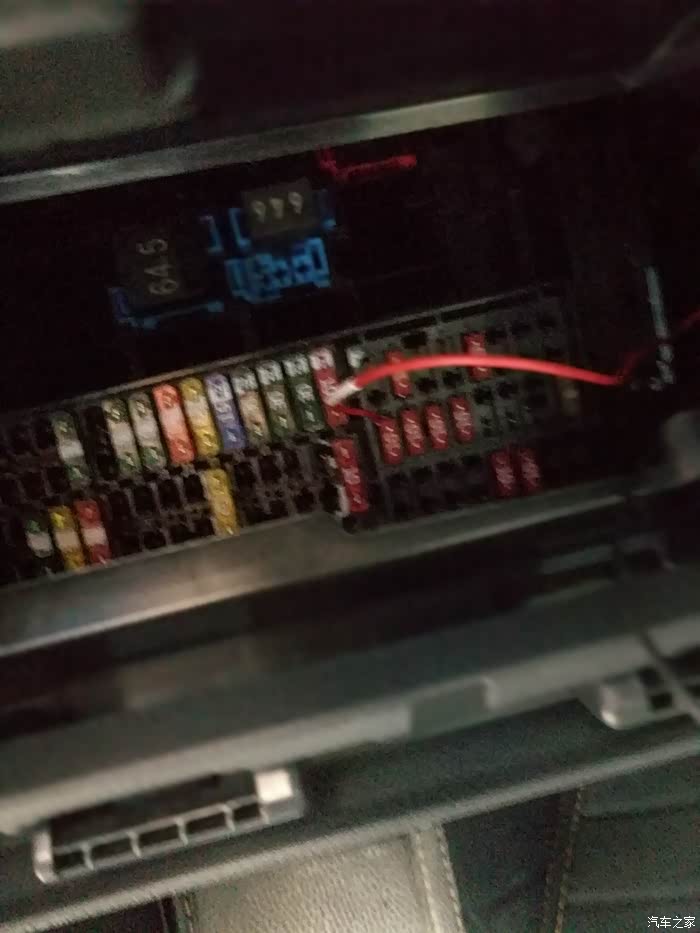

接上保险后的图片

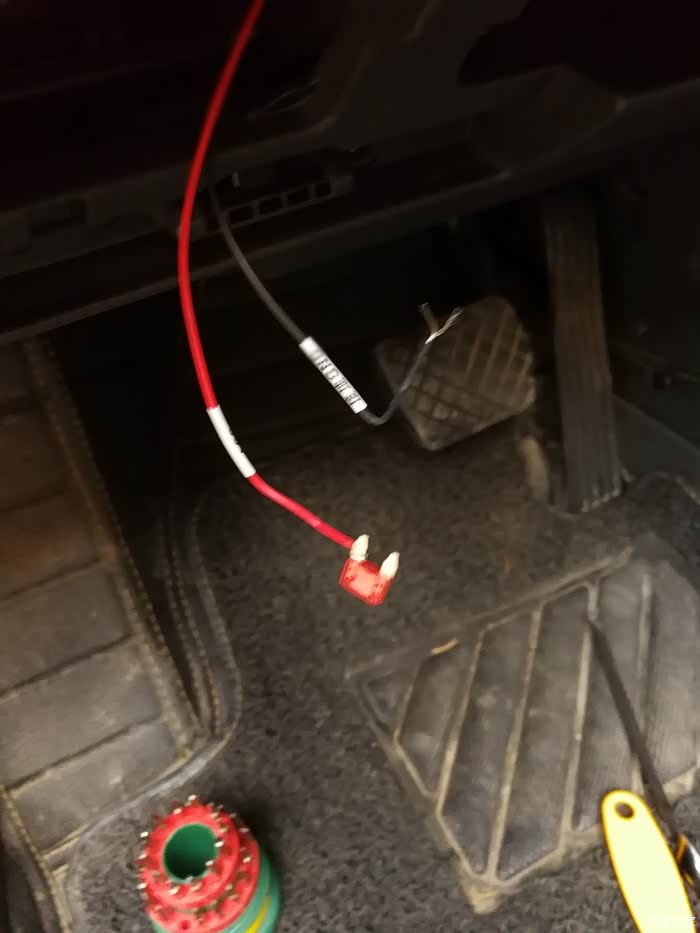

取电保险丝位置。
拆壳子，装搭铁线，走线。

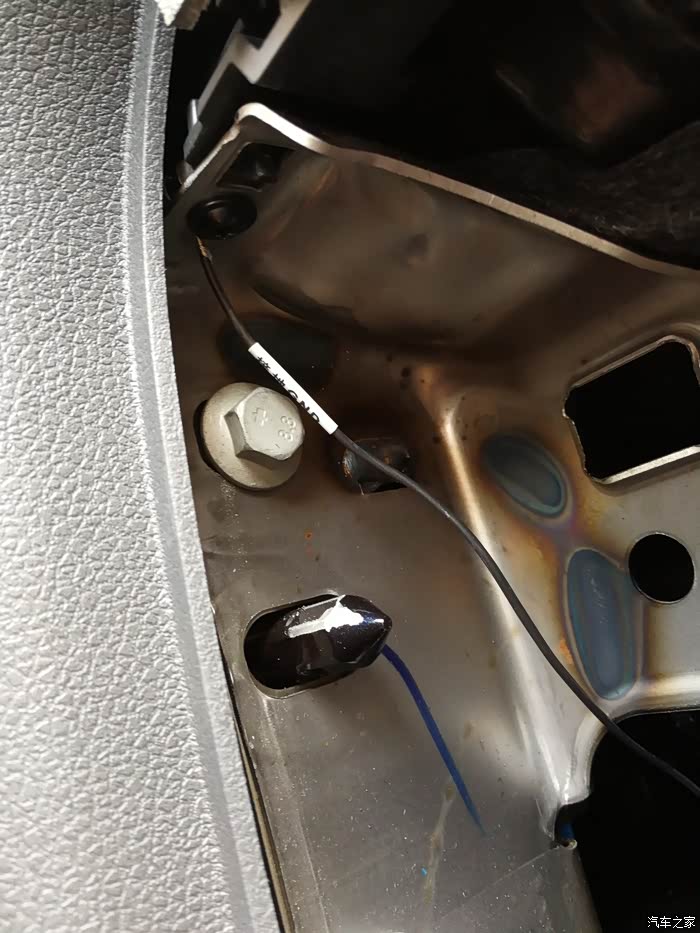

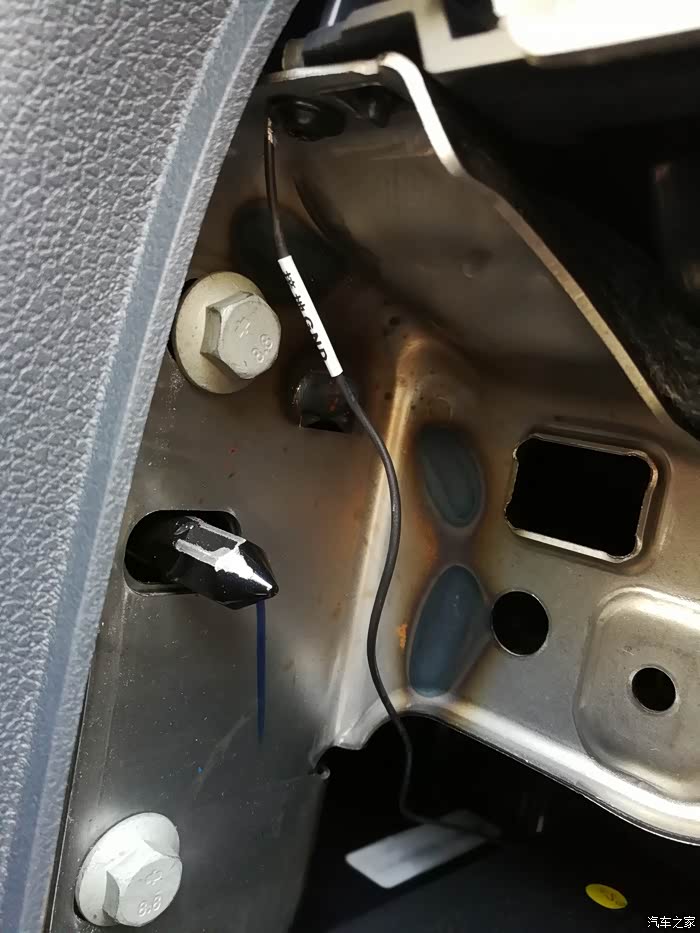

搭铁线连接位置。

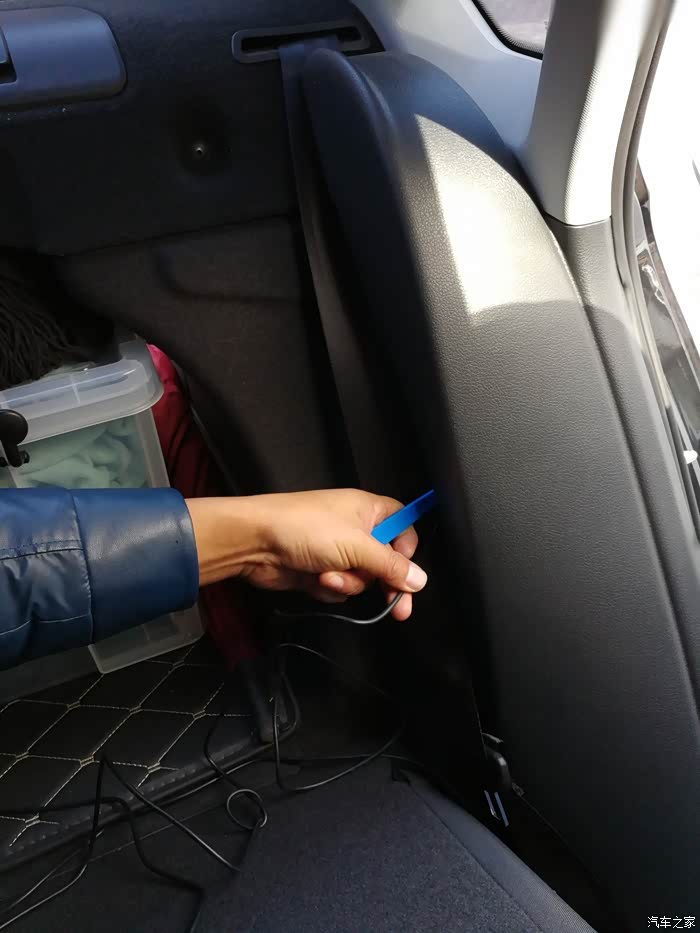

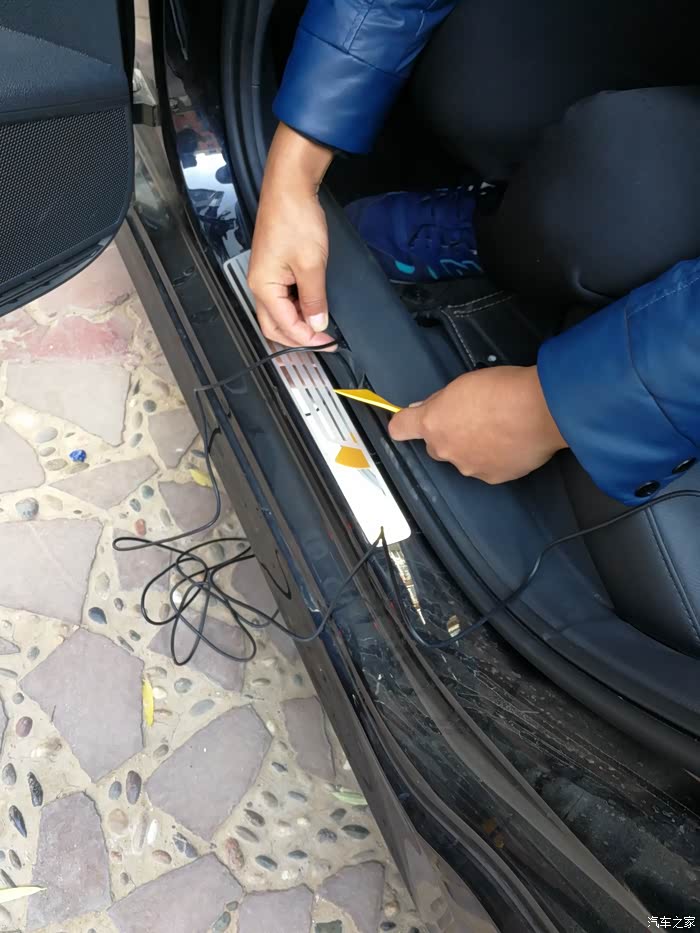

开始走线，拆，使劲撬，撬不坏，真的。

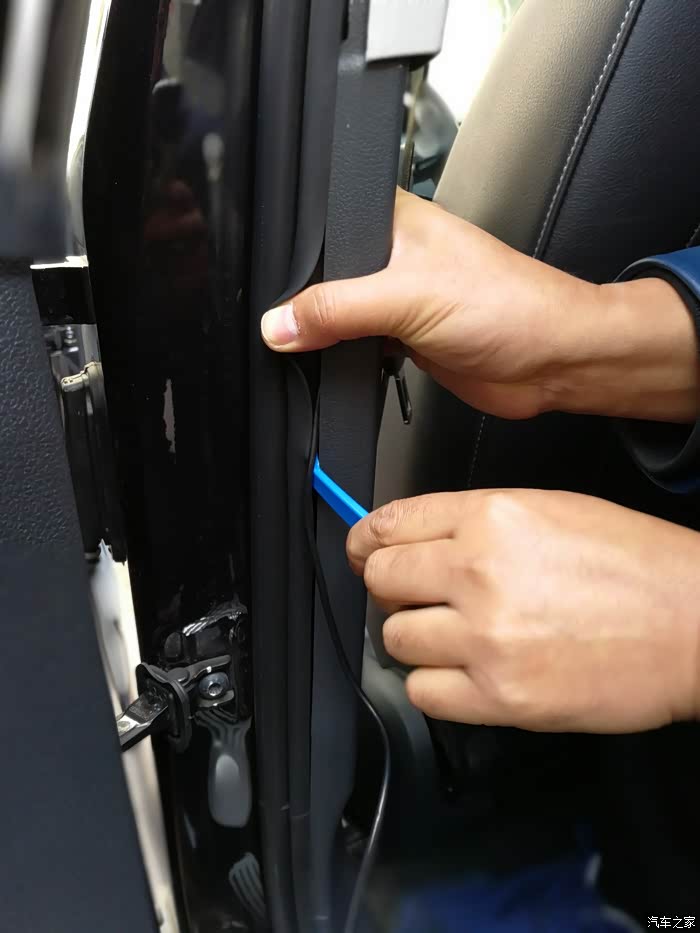

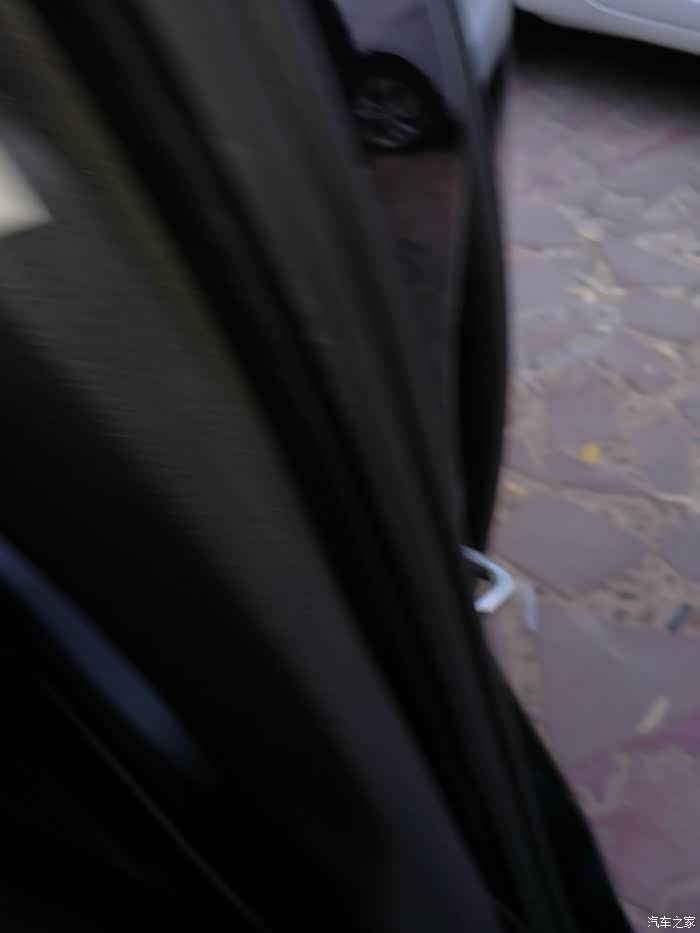

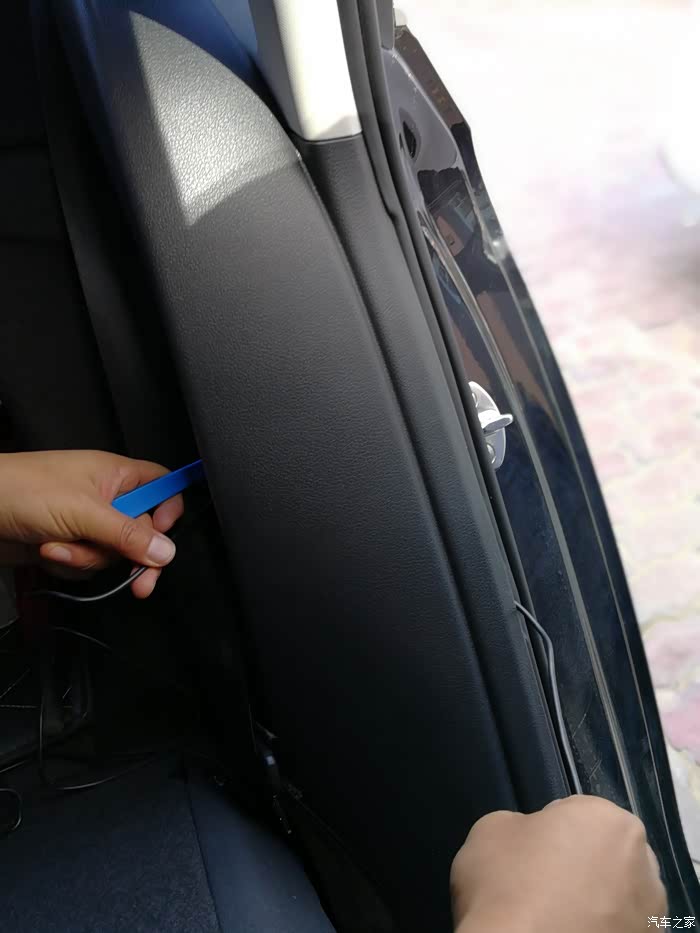

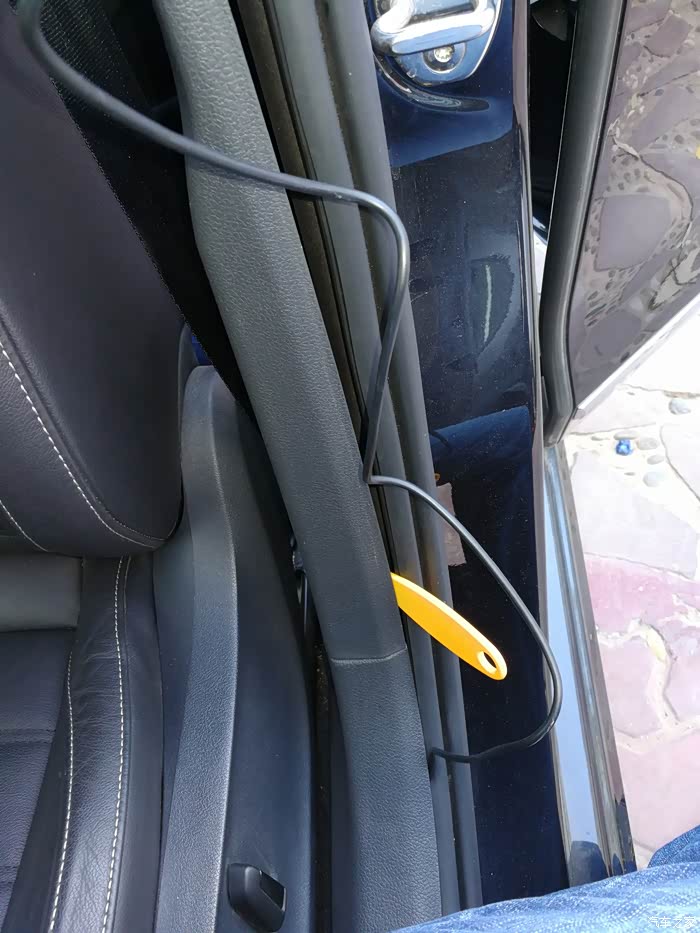

穿过B柱

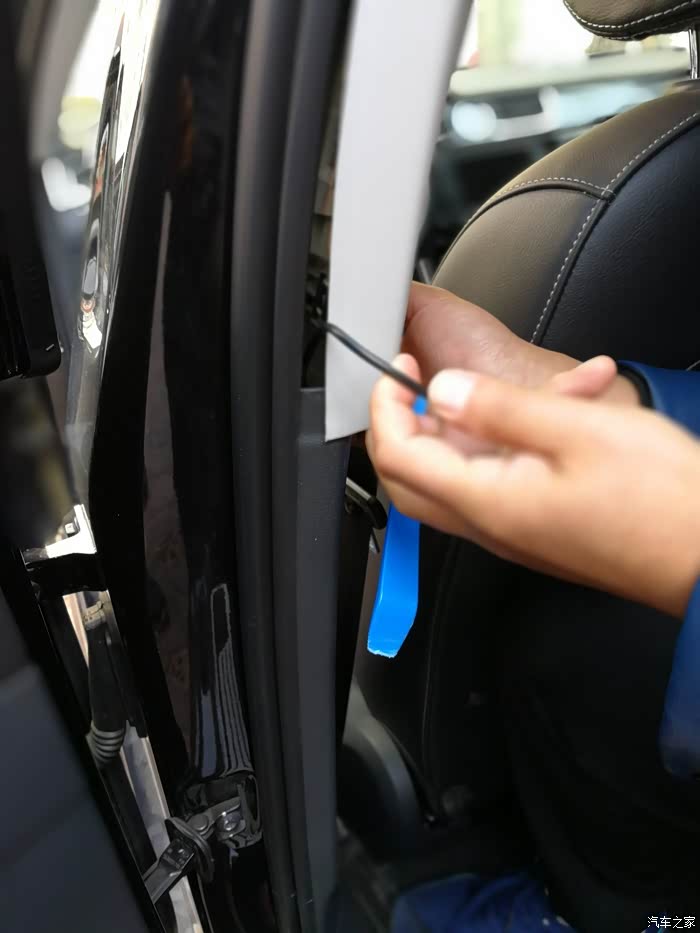

到后门

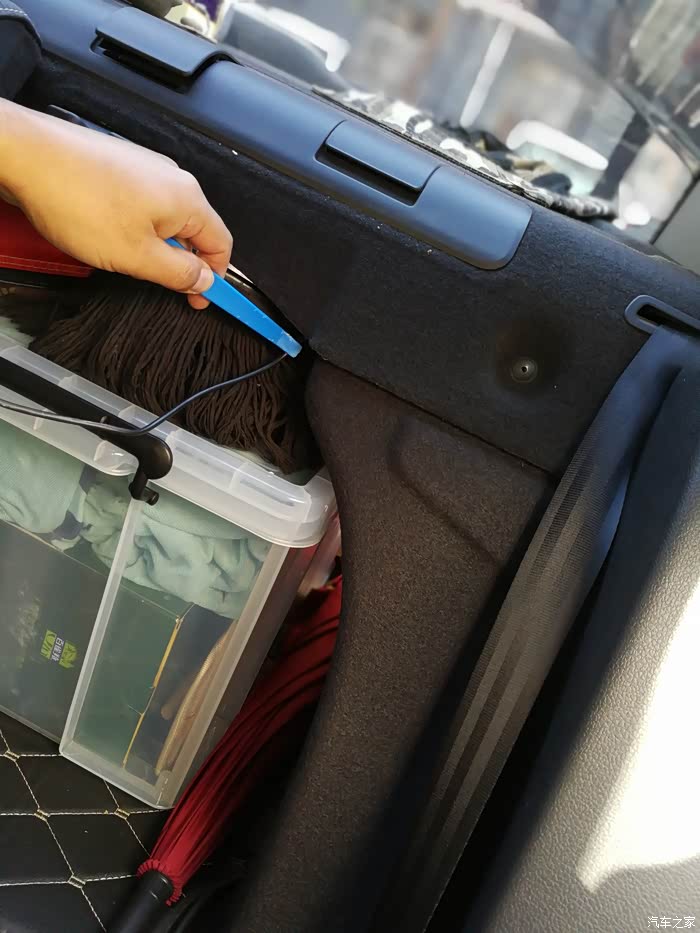

放到座椅，进后备箱。

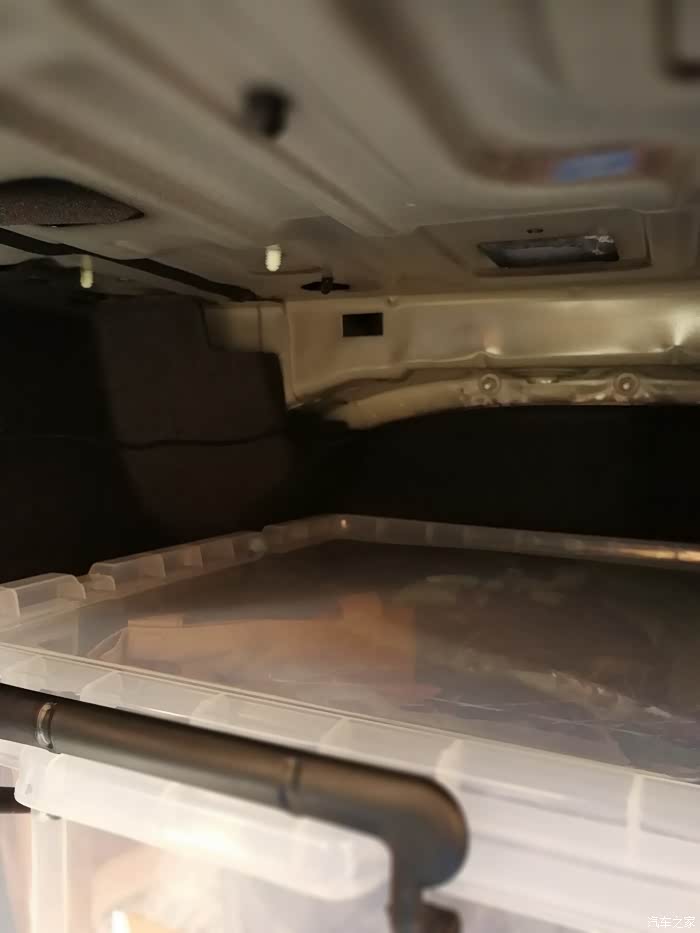

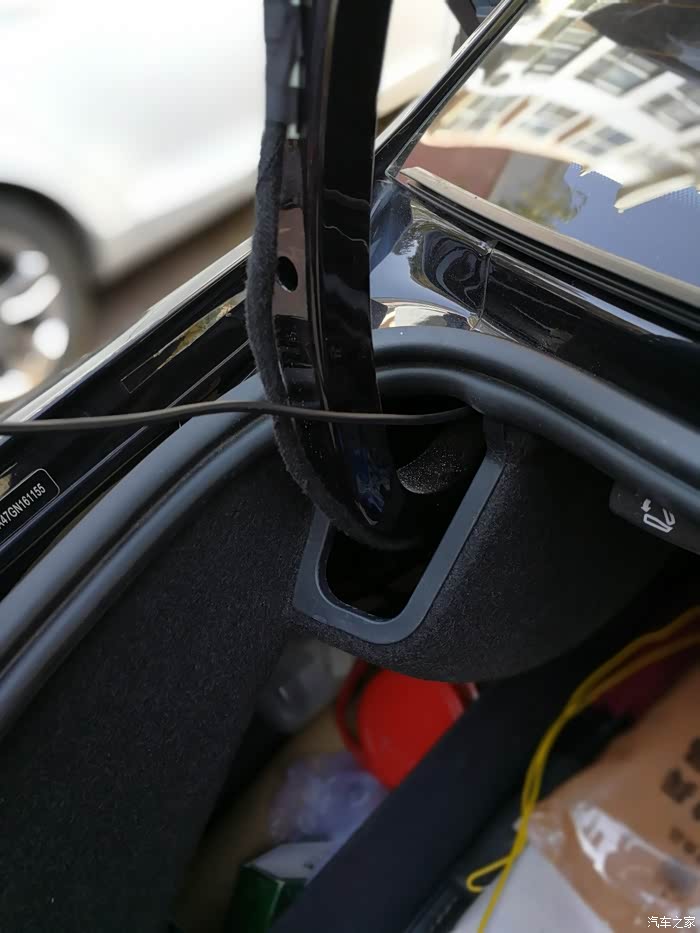

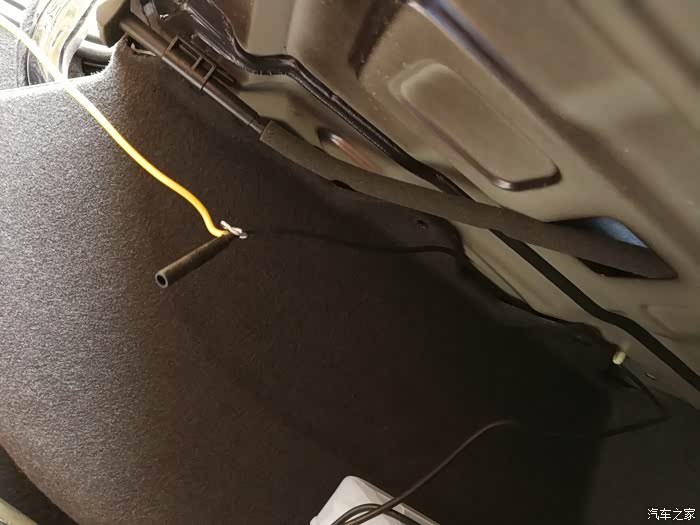

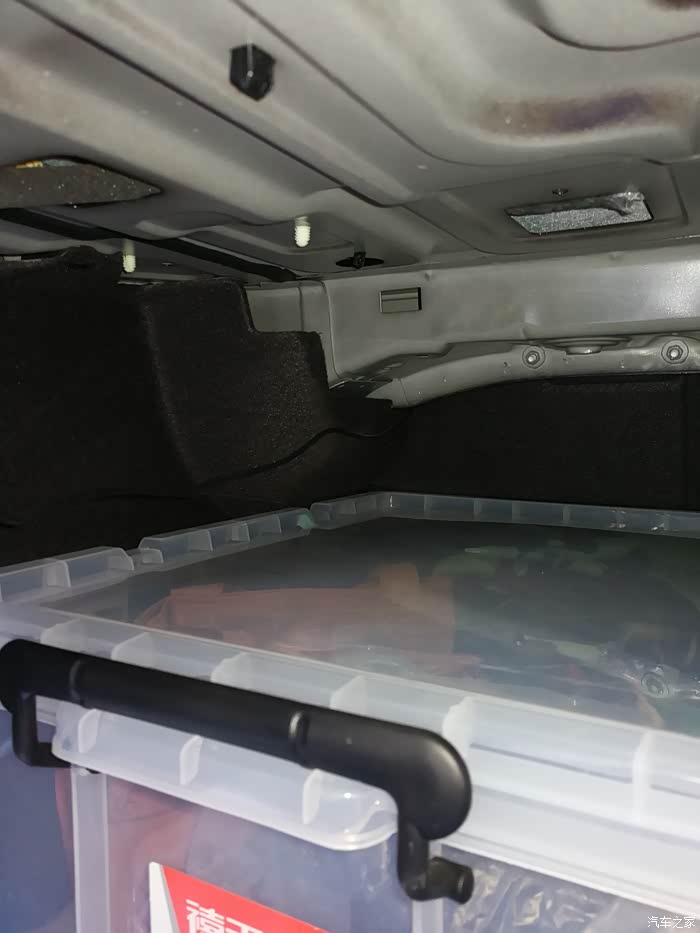

后备箱走线图，都是隐藏的。
继续拆

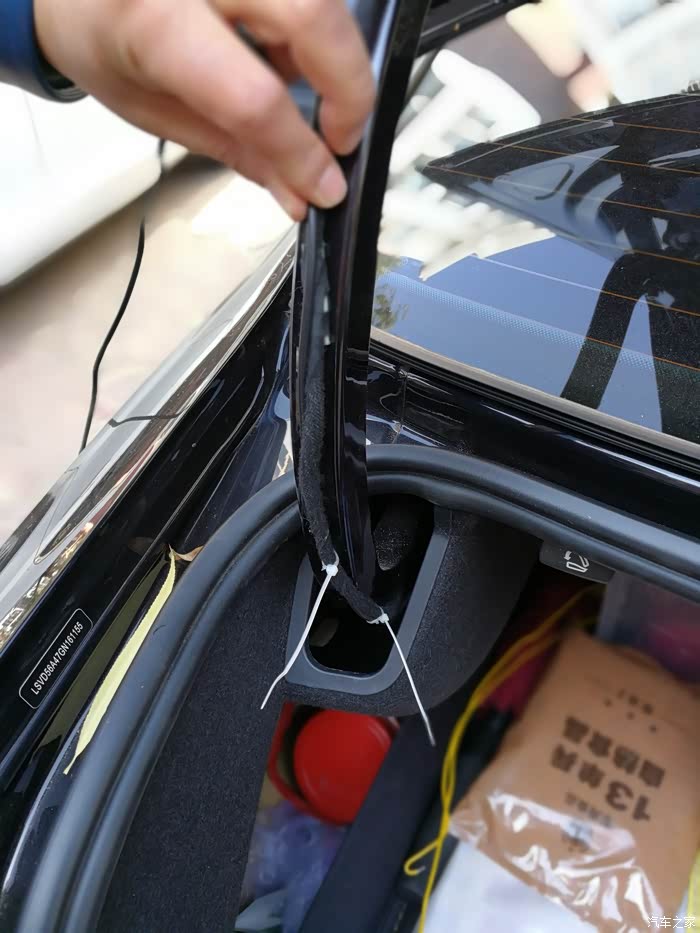

穿线

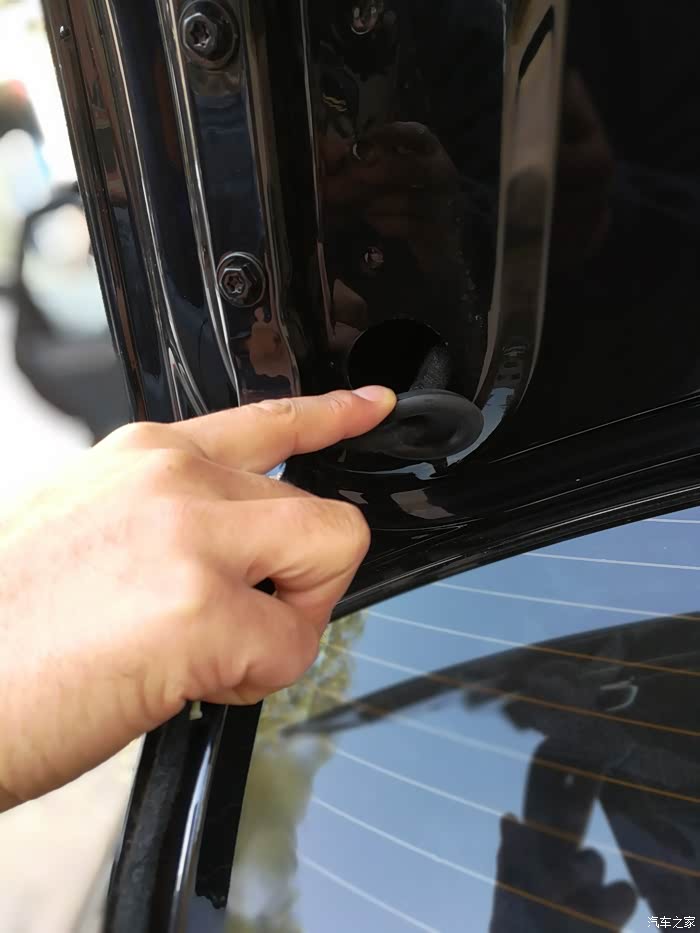

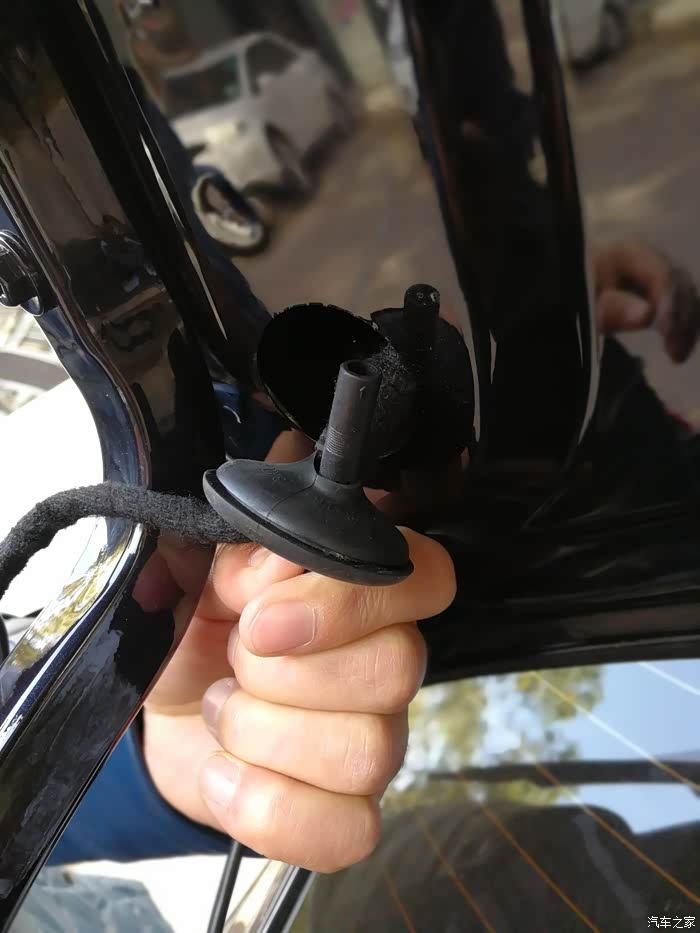

戳个洞穿进去

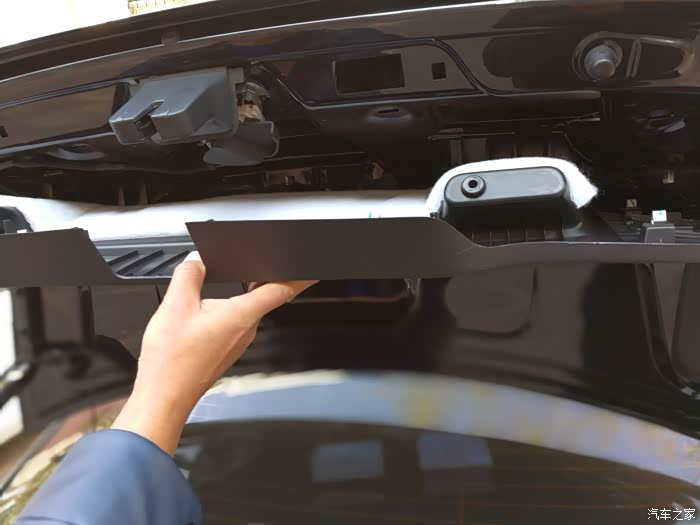

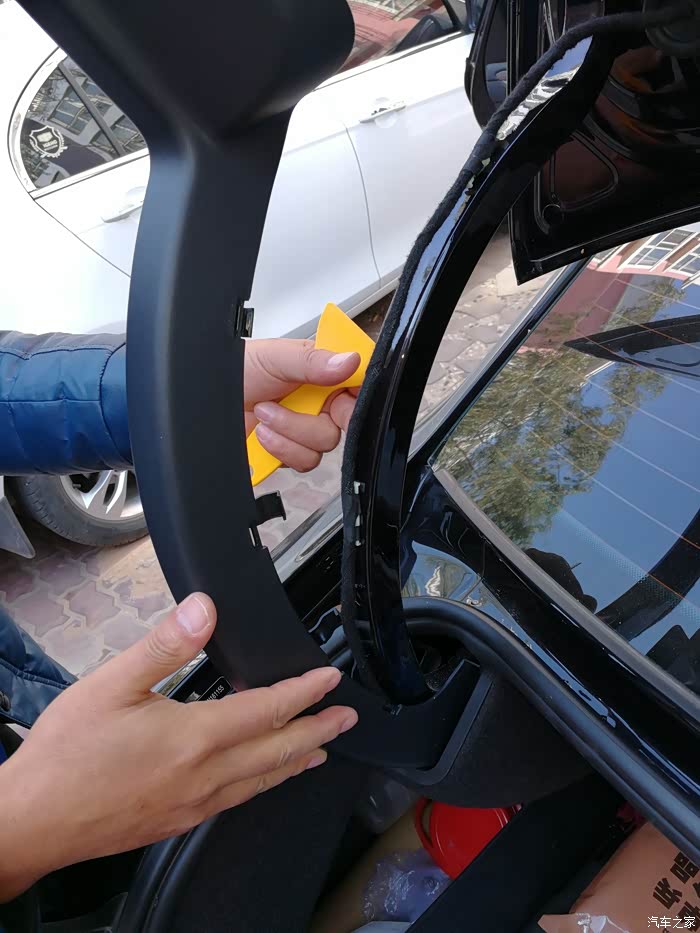

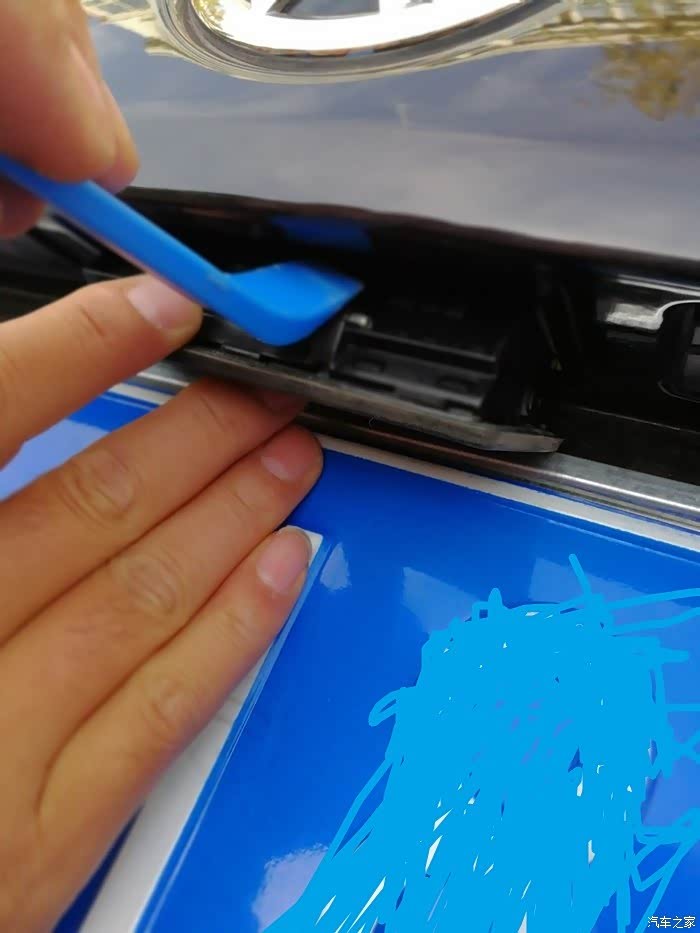

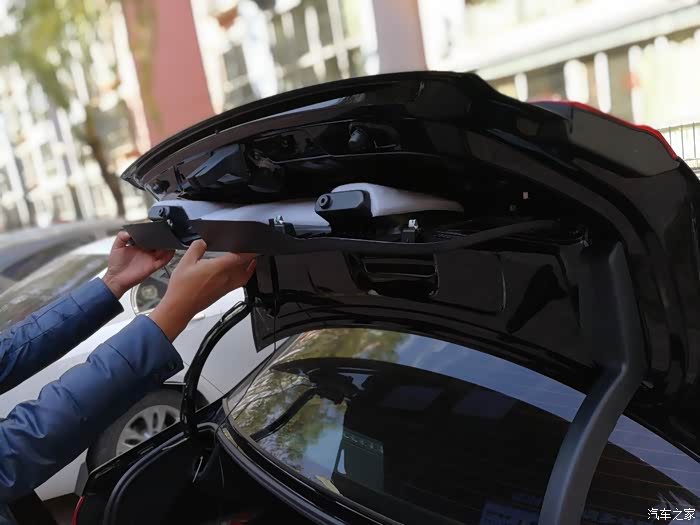

继续卸，使劲撬，都是钢卡子，撬不坏。

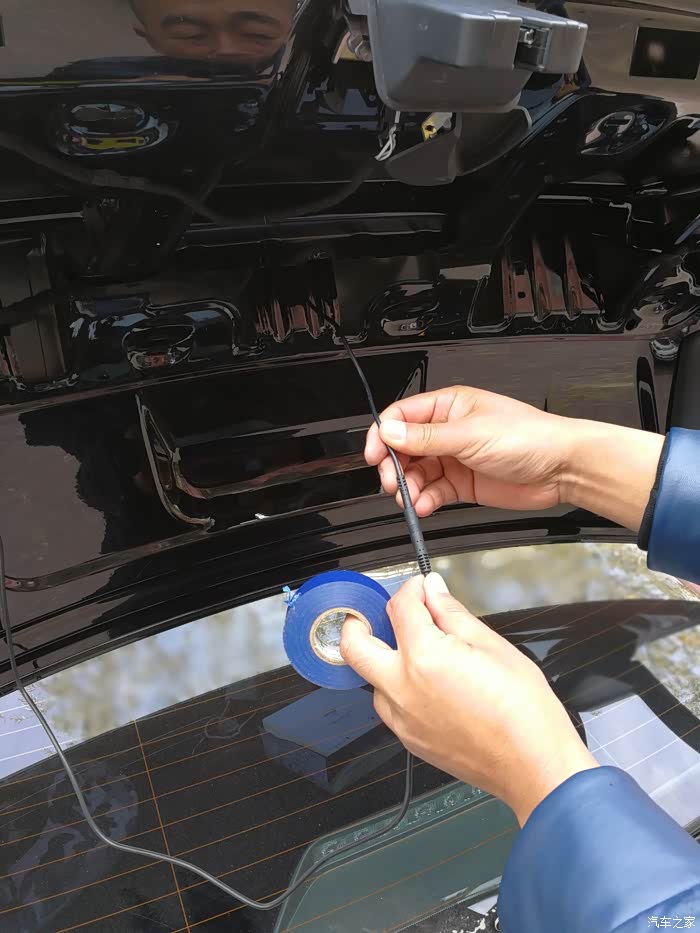

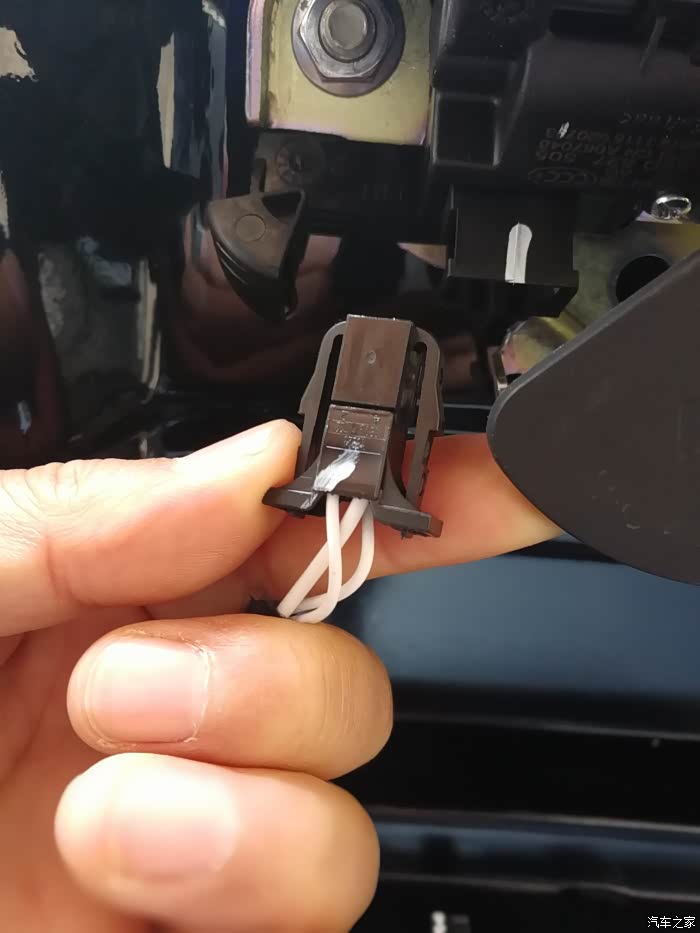

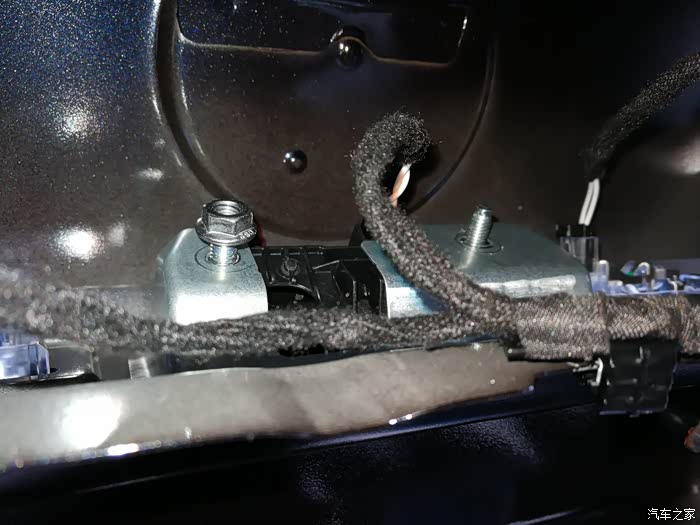

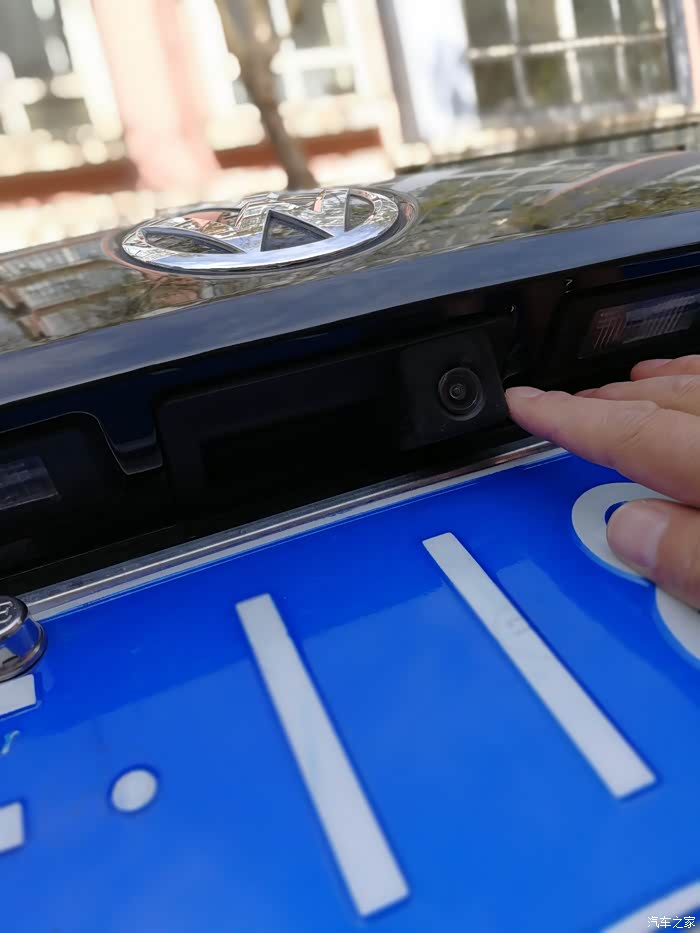

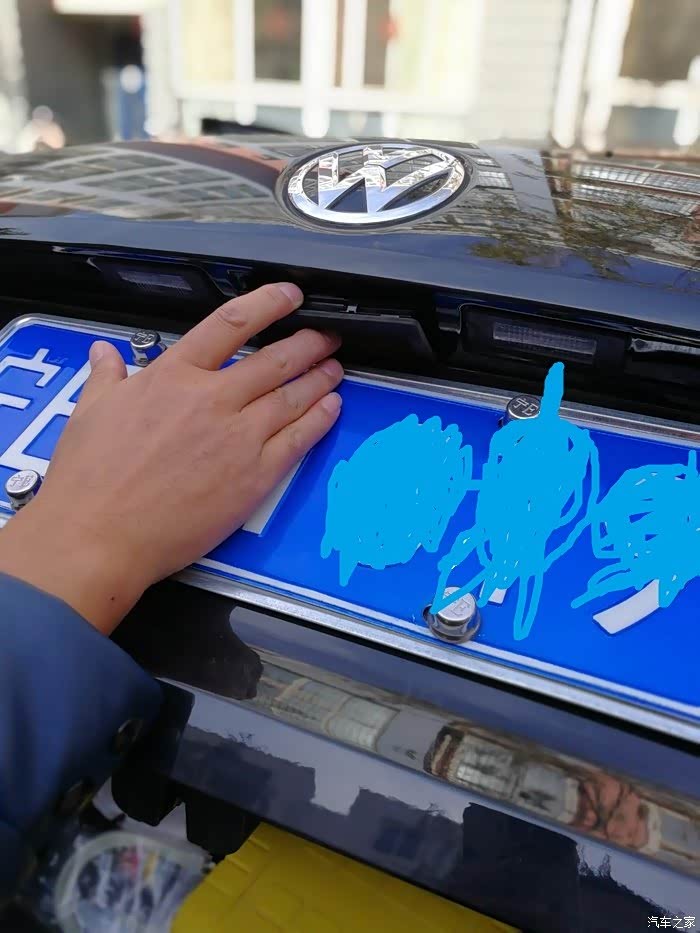

拆除原车扣手，换上带摄像头的扣手。
继续qiao

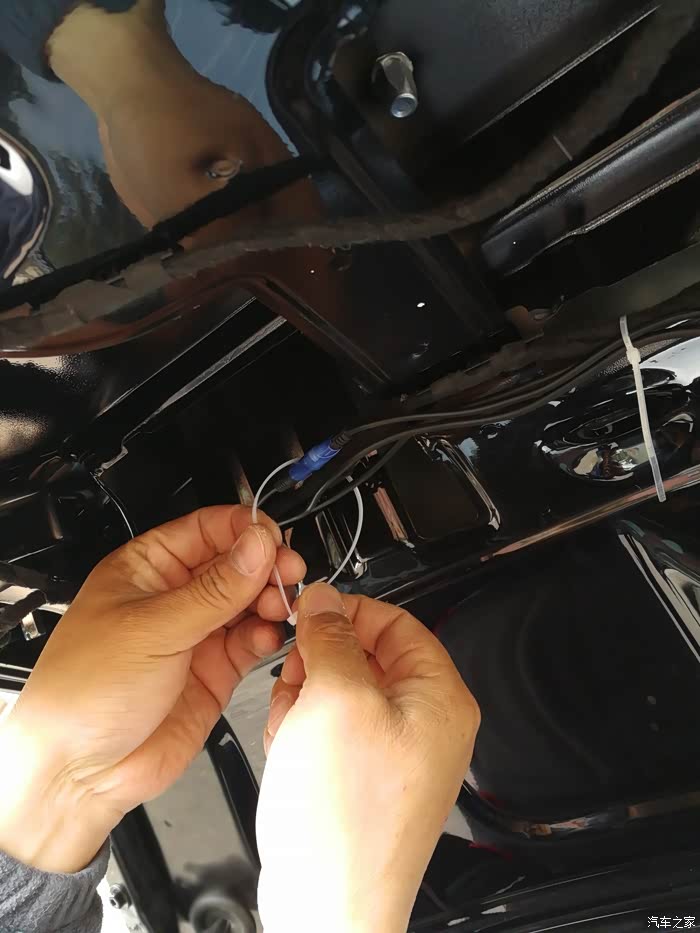

困扎带上
再补一张搭铁线的图片。

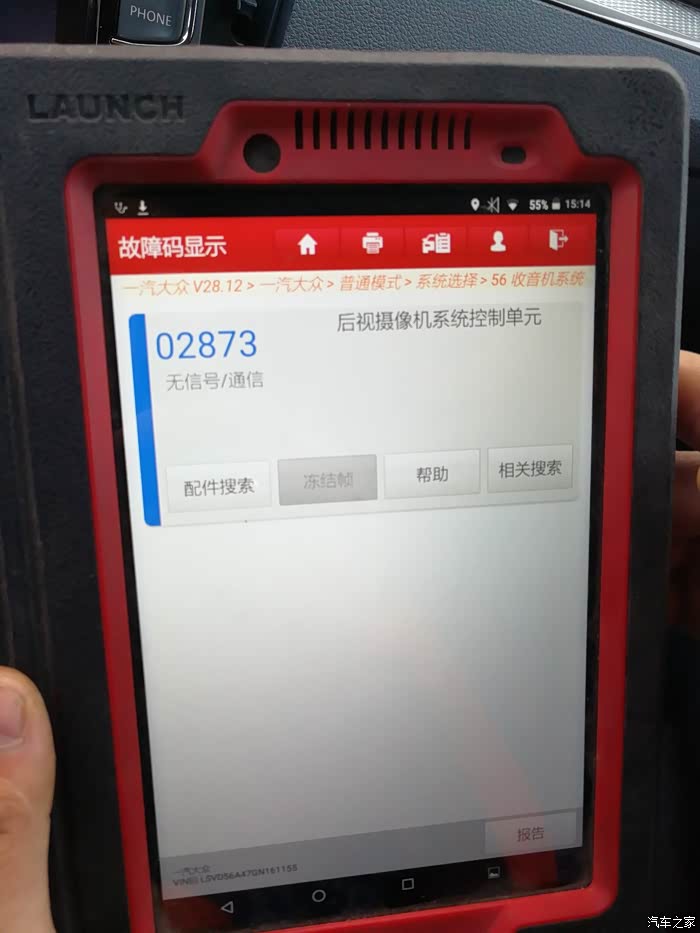

电脑调数据，详情见商家提供资料，我怕说错了误导大家。调完多清故障码，多次断电。

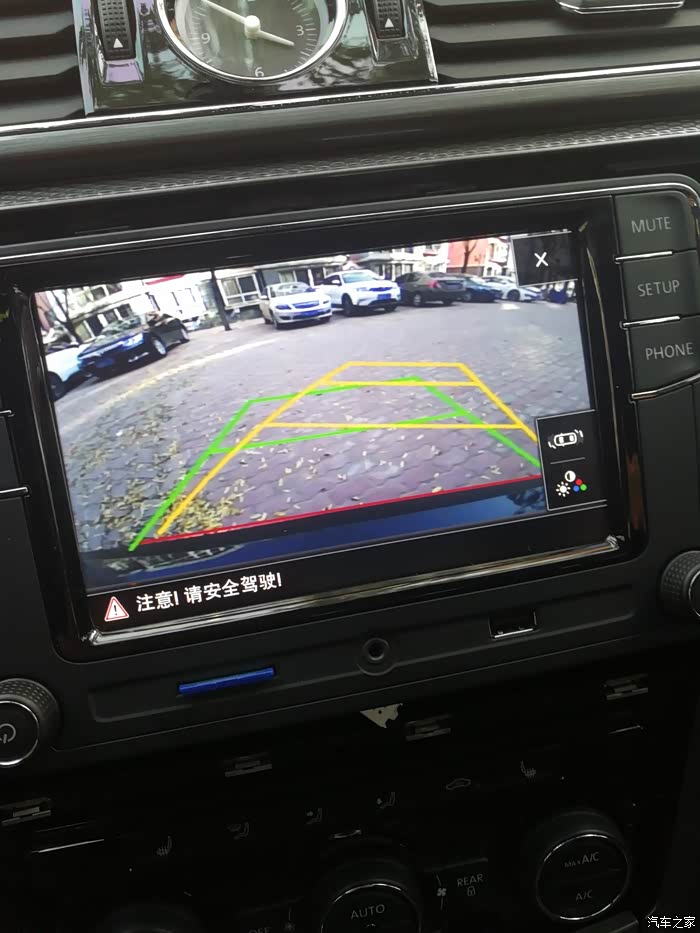

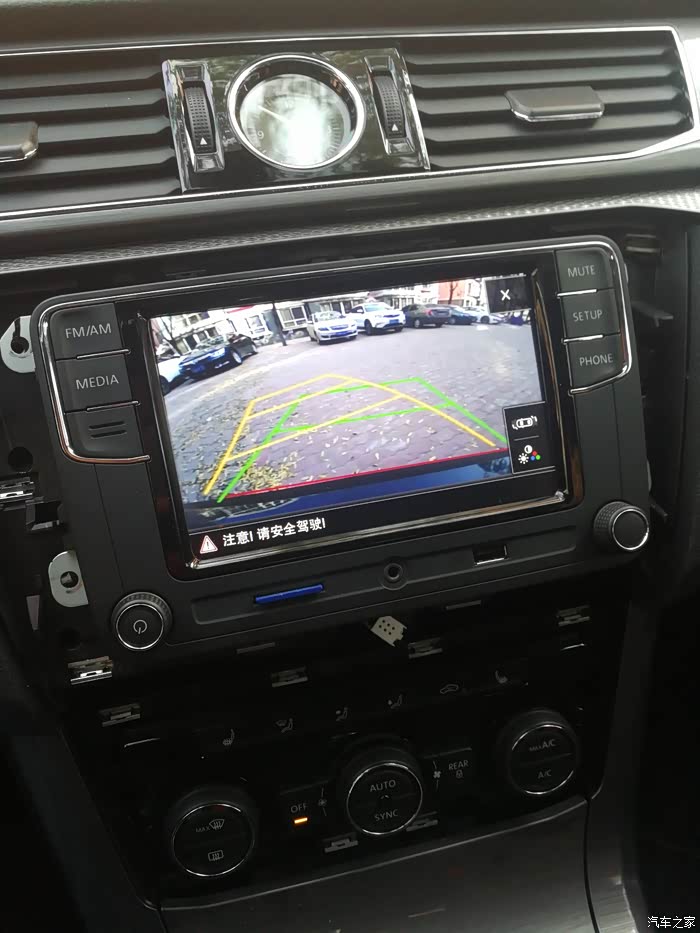

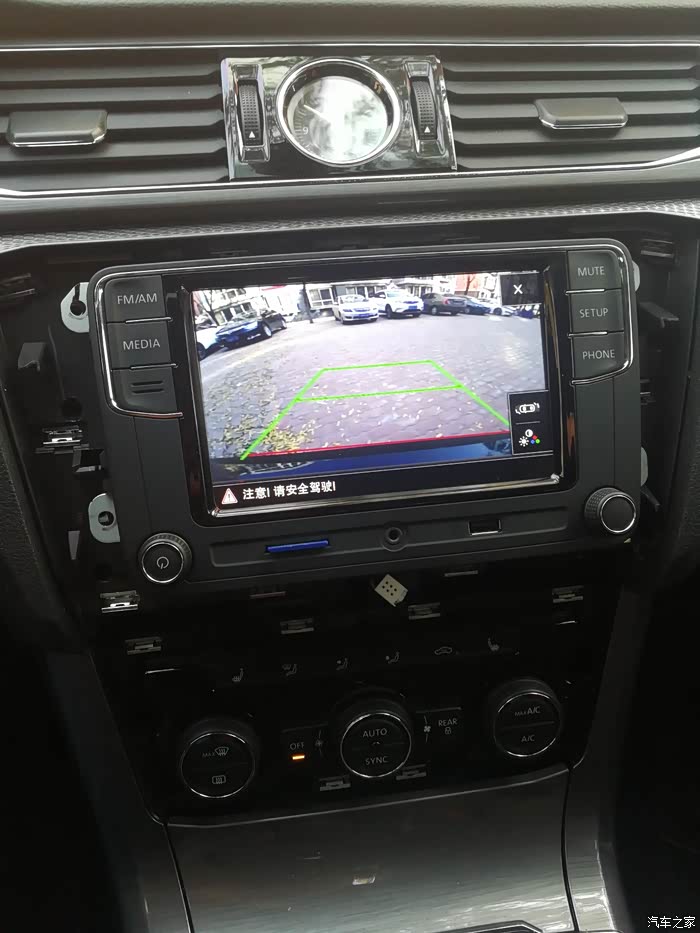

成功出图像。
轨迹跟着方向盘转，再也不担心车轮回不直了。感谢隔壁王哥，厂家工程师，修理店小黄。。。。。。如有需要可以wei信二二0596二零
