为什么想到要安装这个右侧摄像头. 因为没买IX35之前. 有开朋友的比亚迪G6. 比亚迪G6上面就有这个右侧摄像头.非常的便利. 对于右侧的大盲区和狭窄巷弄会车时不用下车就能快速通过. 你觉得是不是很方便也会增加安全系数呢~~~ 所以从买了车开始就一直有这个想法. 想自己给IX35加上这个摄像头. 再购买安装之前.一直有在论坛询问学习前辈大虾们的相应作业.因为怕购买了之后不会安装. 运气还不错. 最后还是成功了. 现在把详细的安装步骤也分享出来给大家做个参考性. 大家相互学习探讨. 这就是我们每天上汽车论坛原因嘛~~~ <交流学习分享>
好了 下面 开始转入正题. 材料我是在网上某宝购买了一个二路智能控制器和一个摄像头套餐. 价格是180多. 为了避免广告. 品牌就不透露. 而照片我也做了屏蔽处理.
智能控制器的作用就是避免倒车摄像头和右侧摄像头同时工作. 他会优先倒车工作.然后再右侧摄像头. 也就是不管你右侧摄像头有没有开启. 只要你档位打到倒挡. 那么就优先显示倒车摄像头. 应该很好理解.
智能控制器有分2路和4路. 而4路就是俗称的全车360度摄像头. 也就是前后左右4个摄像头都安装. 但我的理解,开车嘛 你已经坐在左边驾驶位置了. 左边的摄像头其实没有多大用处了. 前面的摄像头也有用但实际用到不是很多.开车也不能太依赖摄像头. 所以除了右侧的大盲区和后面的倒车可以安装.其他我就不考虑了. 但如果你真的感觉技术不行呵呵也是可以买个4路控制全都装上~~~
▼啰嗦了. 下面开始进入正题.

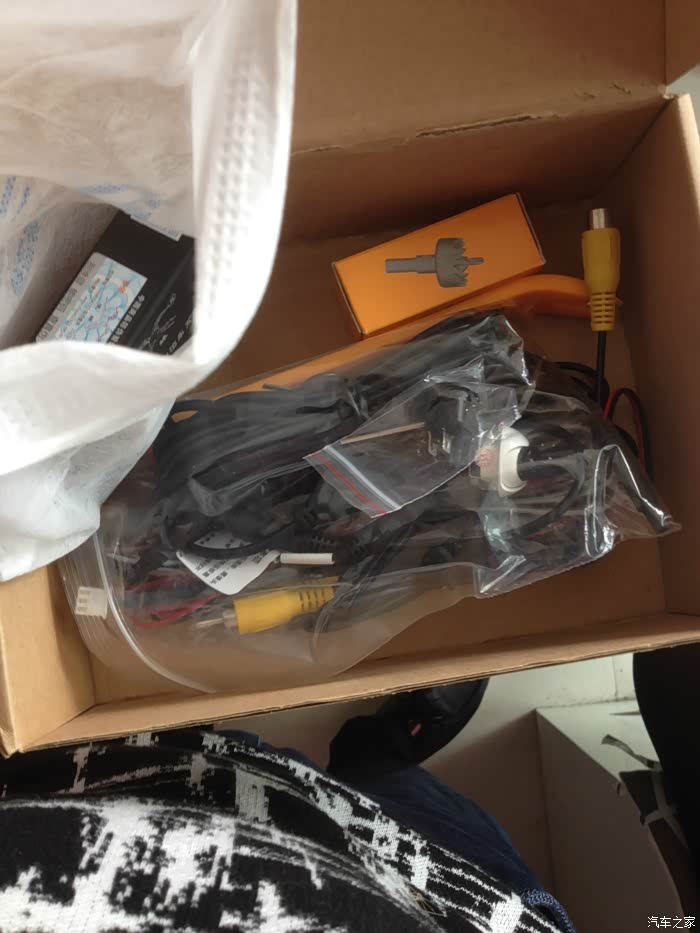

▼整个所有材料. 牌子我都屏蔽了 避免广告嫌隙

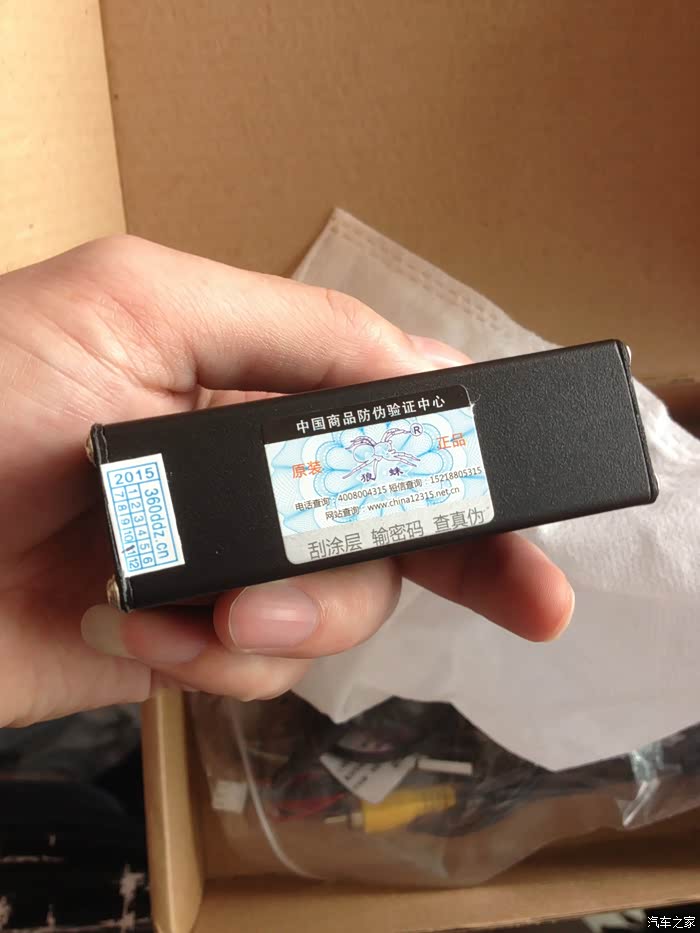

▼2路智能控制器.2015.11月保修期~

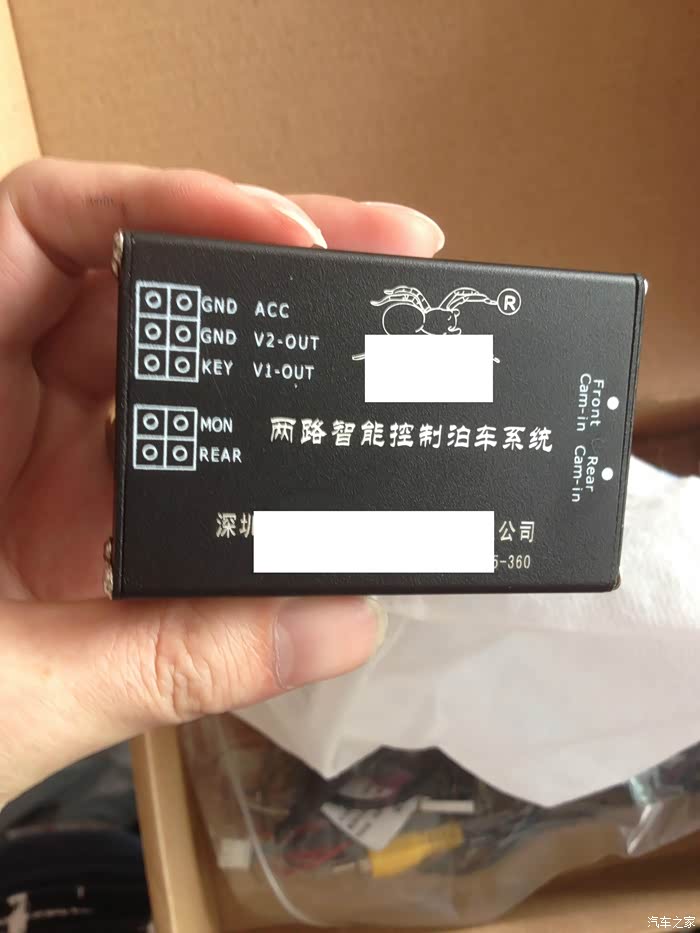

▼控制器正面.有英文接口说明 在购买的时候网站有详细说明所以很简单易懂的.

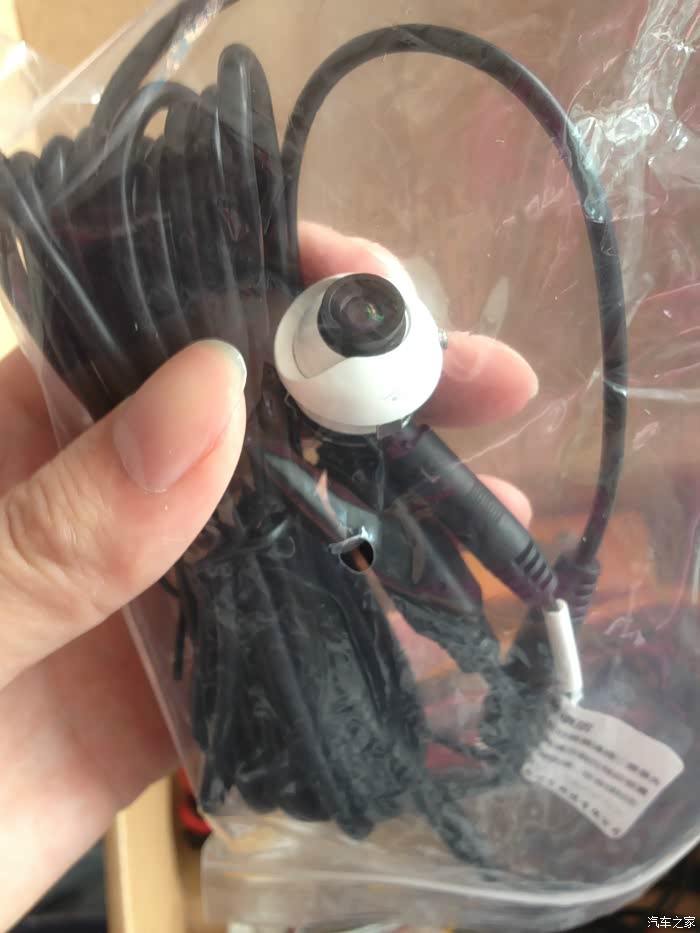

▼购买的摄像头. 摄像头夜视不行. 大家如果购买不要买这个套装摄像头. 白天可以 夜视一点都不行~

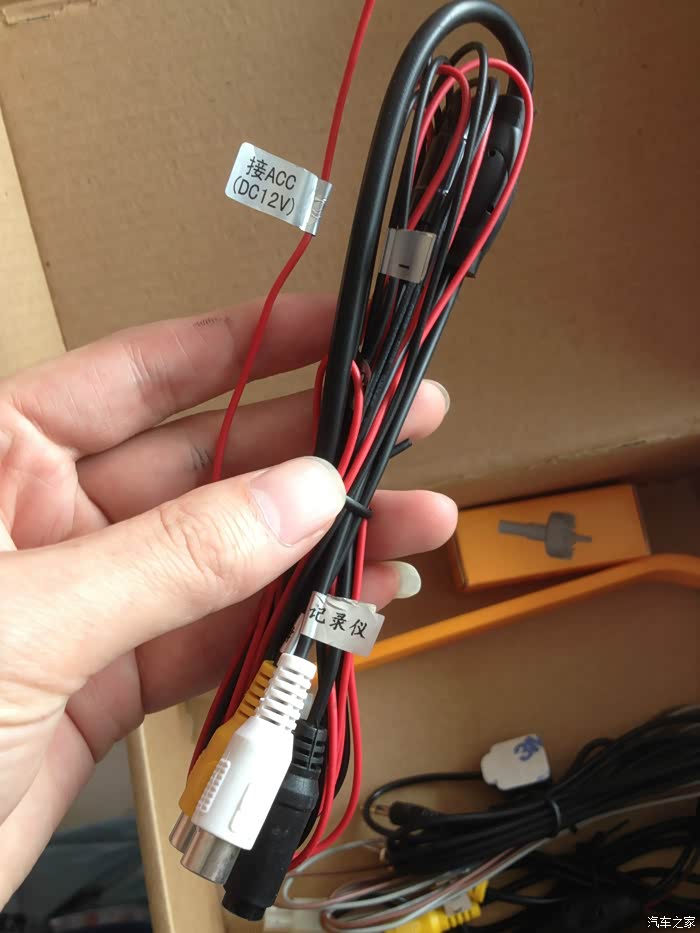

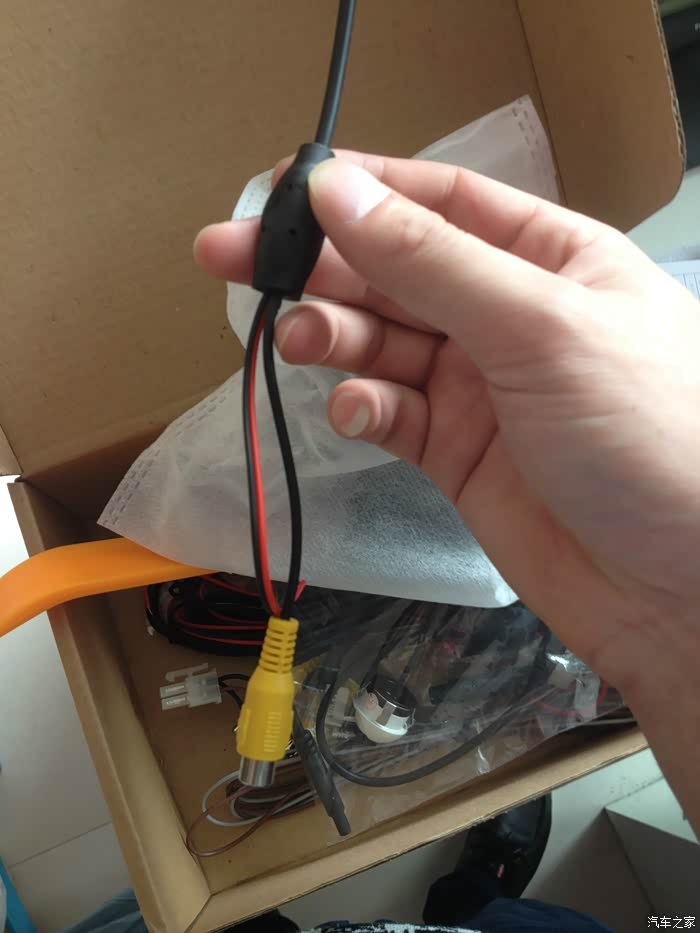

▼这个是电源线.2路控制器也需要电源接入. 我后面直接从车辆保险盒里ACC接线取电. 不用从导航后面破线取电

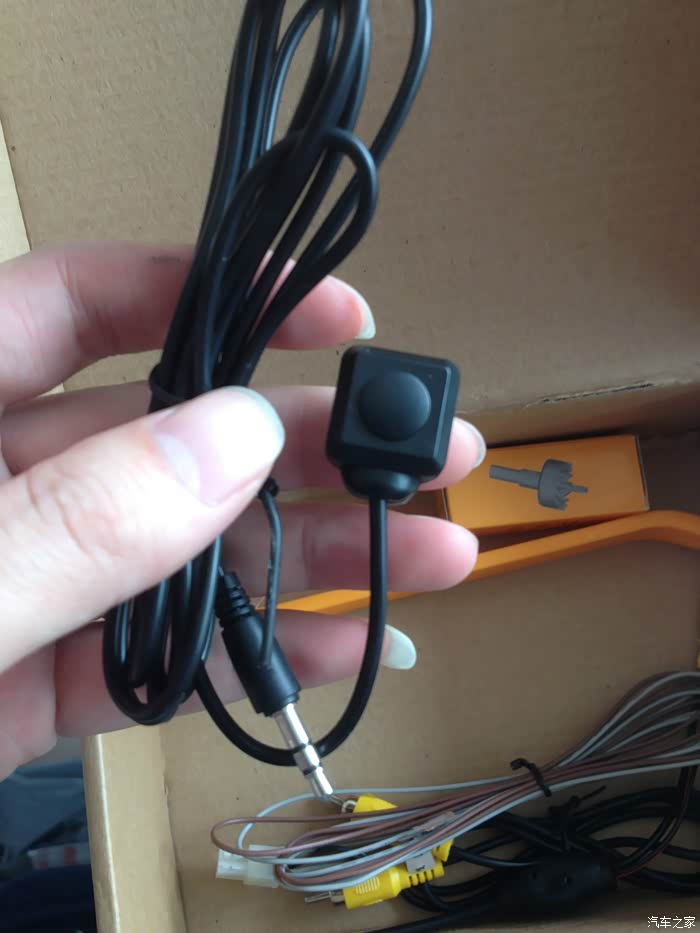

▼这个是右侧摄像头的控制开关.

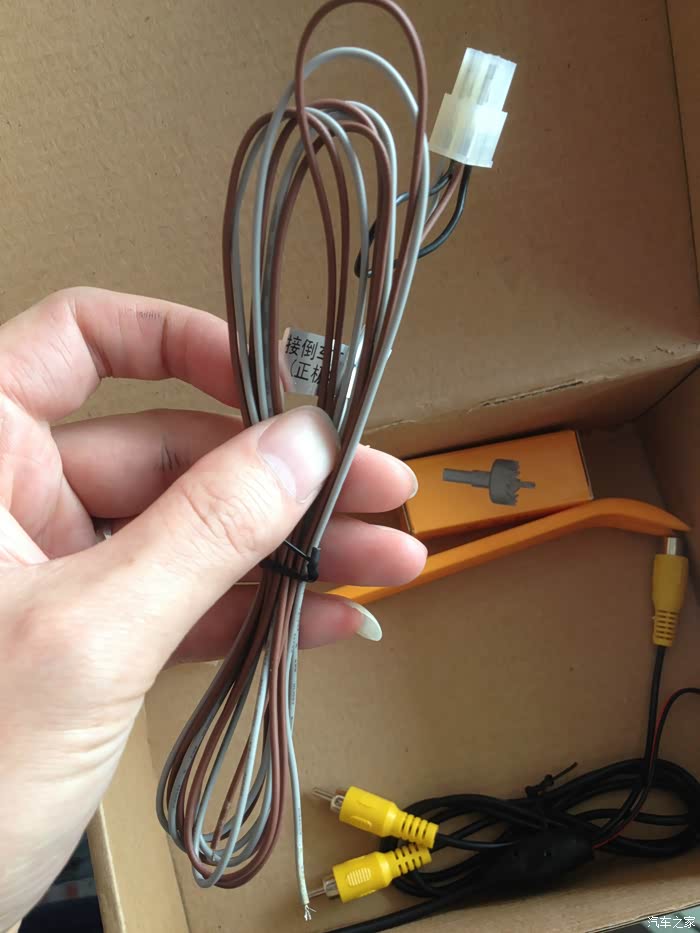

▼这个材料是四芯触发线.

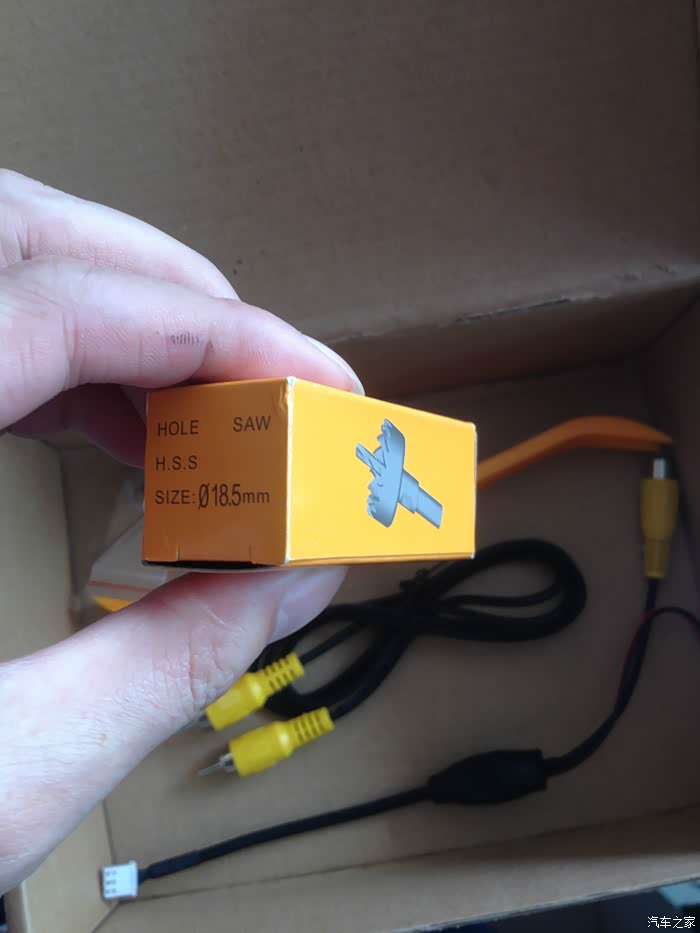

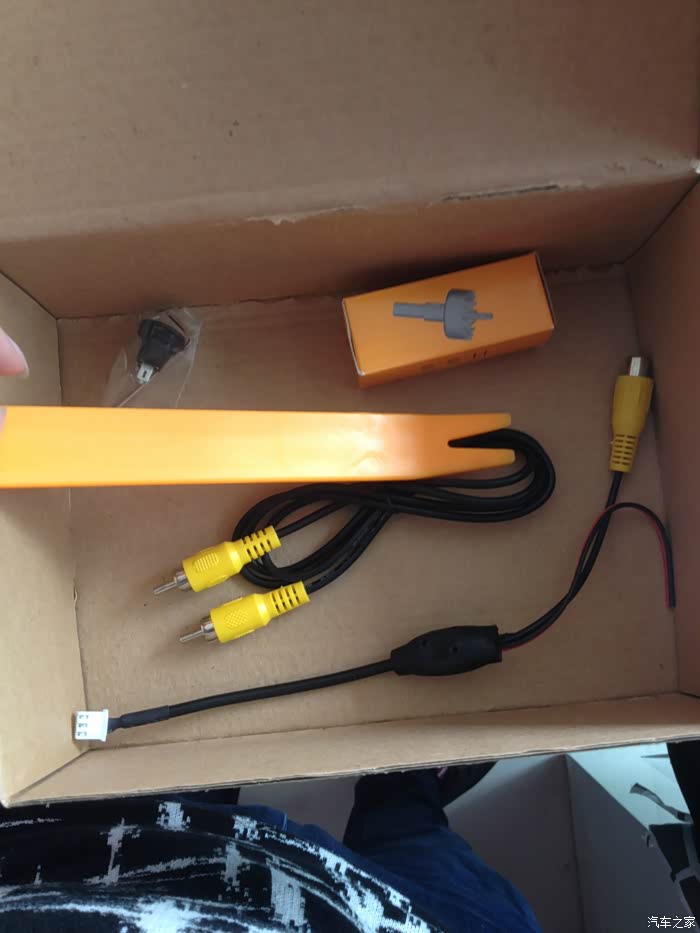

▼购买摄像头赠送的钻头.大小正合适
▼赠送的撬棍
▼三芯头. 用来连接主机和摄像头的.

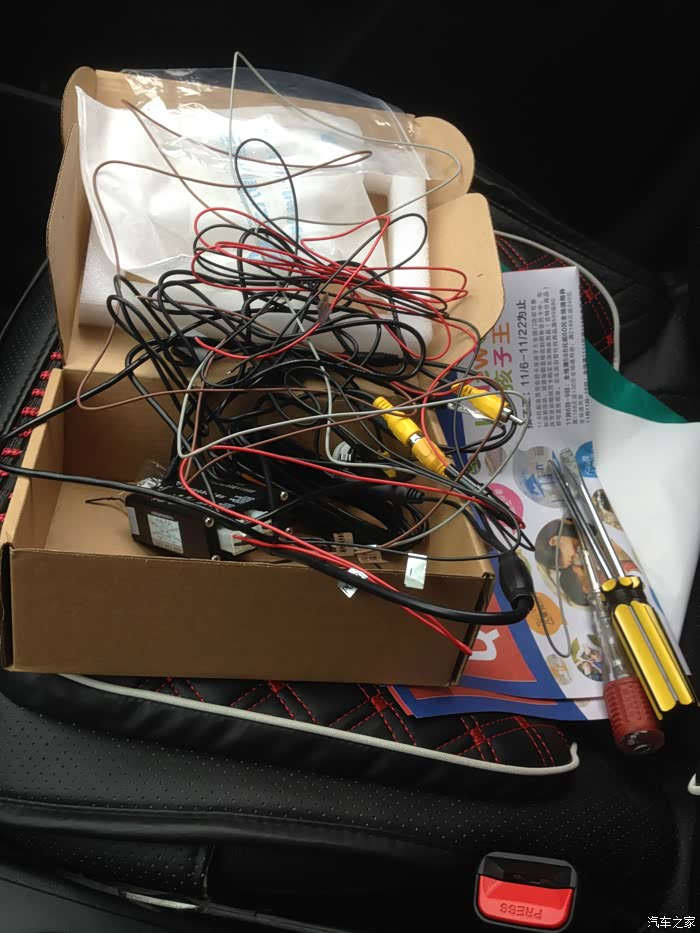

▼先把材料各个接头接上控制器.看上去很杂乱其实撸清了很简单.
▼撬棍等工具. 用来拆导航用的.
未完.楼下待续...
-
2楼:第二部分.拆卸导航+线路安装
▼拆导航.先把上面的盖子拆掉 这个很简单. 撬棍从边上一撬就起来了. 里面就几个卡扣而已.
▼导航上面有2个固定螺丝. 下面还有2颗.
▼所以需要把下面这个也拆掉. 导航下面的螺丝.需要把导航下面这个应急灯开关这边拆卸掉. 我从左边这里撬出来
▼用一字螺丝刀垫个东西不伤车子.撬棍太软了. 还是一字螺丝刀给力
▼撬下来的样子 导航下面的螺丝就在里面.上面2颗下面也是2颗
▼我的导航是飞歌的开拓者4. 导航背面找到倒车检测线. 在这里提醒大家. 导航只要有倒车检测线就可以安装智能控制器. 如果没有就不行. 所以事先购买 要先知道自己是什么导航.
▼倒车检测线找到了. 导航后面有标识. 绿色的这根.
▼绿色这个倒车检测线已经连接了倒车摄像头的线. 从中间剪断. 连接刚才材料里的.四芯触发线. 也就是触发倒车优先和右侧摄像头~
▼把上面绿色和红色剪断之后把下面触发线棕色的接绿色这头. 把触发线灰色接剪断的红色这个倒车灯正极线就可以了. 很简单.
▼棕色的接导航后面这个绿色检测线.
▼灰色的接上面剪断的红色线.
▼接好触发线.下面给智能控制器连接电源.在电源线中间有这个保险 很安全. 不怕仪器电流过大烧了. 跟我以前买的记录仪一样 也有这安全设施.
▼本来想直接在导航上面接电源的. 但是导航的这个红色线 在倒车的时候才有电. 平时是不带电的. 如果只接倒车摄像头可以取电. 但我们右侧摄像头也需要工作.所以不能用他.
▼特意数字电表测了一下
▼这个保鲜盒迷你取电器 因为我的记录仪就是自己安装的在保险盒取电的. 所以这次我直接把2路智能控制器和记录仪 的线连接到了一起用一个取电器插口. 这样实验了一下没问题. 这样不用占用太多的插口~~~ 下面大红的线就是智能控制器的.粉红的是记录仪的~
▼红色的接电源. 黑色负极的直接搭铁 跟记录仪的负极线一起.
▼接好盖回去.
▼摄像头开关. 对插就好了.
▼好了 电源线接好之后. 我们摄像头插上去 试一下.看看摄像头右侧会工作不~~
▼可以工作没有问题~~
▼有点杂乱. 摄像头可以工作. 证明线路连接都没有问题. 现在就是要收尾一下 把线路整理一下. 这样以后开车不会有异响~~
▼我把控制器固定在了导航上面这个盖子下面. 这个空间正合适.~~
▼这样会不会清爽很多呢~~~ 处女座没办法~~ 对细节很纠结 看不得脏乱~▼摄像头需要安装到 右侧后视镜下面
▼安装在这个下面.
未完待续... -
3楼:第三部分.拆卸左侧驾驶位门板+拆右后视镜和打孔+效果图
导航里的接线都没有问题了. 现在我们开始攻坚这个最麻烦的拆门板和后视镜~
门板的拆卸我询问过很多前辈大虾们. 本来我都想放弃了. 实在拆不下. 后来一狠心使劲 还是搞下来了~~ 呵呵
▼ 门板的螺丝 在开门的内把手下面有一颗. 然后车门旁边有2颗. 小凹槽位置有1颗. 一共四颗螺丝. 其他在门板下面一圈 几个塑料卡扣. 使劲扳下来门板还是很扎实的.
▼拆下门板的样子.
▼门板隔音实在不咋滴~
▼拆个门板把手指皮都拆破了.▼拆下门板后就是可以拆后视镜里面这个三角地方了. 居然扳断了...
幸好 需要穿线摄像头线 正好扳断利用上~~~ 呵呵 太暴力了
▼拆下的后视镜
▼拆下后视镜后的样子.
▼这个就是刚才前面拆下来扳断卡扣的位置. 正好用这个位置把摄像头数据线穿过去.下面我用了箭头标识了出来.
▼下面我们需要把后视镜的镜片拆下来 . 镜片也是很容易拆的 .里面一圈的卡扣卡着的 用撬棍沿着镜片一圈撬一下就下来了. 下面的一圈卡扣
▼拆下镜片后 把这个后视镜这个边框也拆下来. 4个螺丝.卸下来就好了.
▼边框拿下来 好操作.
▼后视镜的防水橡胶拆下来. 好看清如何走线
▼我们也顺着后视镜的线路模块走线好了.
▼本来刚开始 我想用铜线穿线的 但搞了半天不行.... 最后反其道而行 马上就行了.~~
▼本来摄像头想从这边穿过去 但宝马莲花头不好穿过.▼换个思路 反过来 用螺丝刀 把莲花头 塞进去. 这样捅就进去了~~~
▼终于把线穿好搞进去了~~ 把摄像头连接上了~~
▼这个皮圈也戳个洞穿线.
▼中间如何打孔之类没有拍照 就没有画面了~~因为没有手钻.拿着后视镜去别处钻的孔.
下面是后视镜把摄像头安装进去打孔后位置的照片.
▼这样外面看一下. 是不是很隐蔽~ 因为车子是白色的 所以摄像头我也买了白色▼好了 下面开始要把后视镜装回去了. 穿线继续穿线.下面看到 线从我刚才标记的卡扣孔穿过去.
▼下面的摄像头数据线和们上面的后视镜电源线 胶布沾在一起 走线.▼下面就是关键的事情了. 从门板和车身连接处如何穿线了.
车身连接处 把这个总线插头拔掉. 在这皮圈旁边戳个洞. 把线从这里穿出来.
▼不用担心门把穿线到车身问题. 里面箭头标识的地方有一个预留孔~~~ 很少有人发现. 我是在论坛浏览帖子才看到前辈大虾发现的. 这样避免在车身打孔 穿线了~~~
而我下面螺丝刀所指的位置. 现代厂家在这个位置预留了一个孔. 用皮塞塞着的. 还有被塑料遮挡的. 很难注意发现. 如果没这孔 你就要在车身上 钻个孔了~~~
▼皮塞拿下来. 皮塞中间打个孔 穿线
红色箭头下面标注了一下. 认真找 看的到的.
▼这里就需要用到铜线来引线了. 在这里花了我半个多小时 才把铜线从这个缝缝里 穿到手套箱下面... 都把我搞的想放弃了.
▼下面看到摄像头数据线了吗. 从最里面那个孔里 伸进去到车身里.然后引到手套箱里面 然后到中控导航后面. 把这个总插头插回去. 完全看不到摄像头的数据线. 这样暗线爽吗~~
▼这样穿线成功之后. 就差不多大功告成了. 来看看后视镜装回去的和摄像头的样子.
▼来看看下面的效果图~~ 呵呵. 摄像头白天的话很不错 很清晰. 但没有夜视功能 一到晚上没灯光就抓瞎了. 以后再更换掉这个摄像头.呵呵
这个摄像头夜视不行. 下次要换个摄像头. 先暂时用着.
未完待续...
-
4楼:第四部分.效果图和摄像头开关暗线安装
▼这几天去网上买了把电钻. 下面 顺便把最后一步 暗线开关搞定. 本来暂时是从方向盘下面出来的开关.这样露着很难看.
▼把这个需要打孔的部件拆下来.
▼用到下面这个 ~
▼从中间穿孔.贴上一块胶布. 然后把十字中心划出来
▼电钻钻孔. 这样好线路连接出来.
▼这样跟前面比. 完全没有一点线路露在外面. 是不是方便也好看了
▼上几张装好摄像头的效果图.
好了. 效果图和开关 也搞定. 这才真正完工了~~~ 马上要过年了 在这里祝福大家新春快乐. 猴年发大财~~~
(温馨提示: 此作业贴我在别的地方也发过1次.时间是2016.1.10号20:15. 本人发表.不存在盗贴问题. 认真查看照片.会发现其中有几张照片不一样.谢谢)
-
-
