废话不多说，由于后装的导航时不时乱跳界面，把导航整个扒了N遍，查资料整理出这点东西，希望有人能用上

还找到一些别的图纸，有电方面图纸需求的可以联系

接DVD/CD-D(接主屏)                                                        接DVD/CD控制面板    （个人假设DVD/CD-F）

     接DVD/CD-A                                                                         接DVD-B

接DVD-E                                                                               接DVD/CD-C

A1：方向盘旋转连接器b2脚     方向盘旋转连接器b5脚为喇叭

A2：方向盘旋转连接器b3脚

A3：方向盘旋转连接器b4脚

A4：接DF04保险 ACC电源

A5：接天线放大器

A6：接DF34保险 背光电源

A7：接DF29保险

A8：接地

B1、B2：接右后扬声器

B3、B4：接左前低音 右前高音

B5、B6：接左前低音 右前高音

B7、B8：接左后扬声器

C1：GD205 接地

C2：倒档开关

C3：键盘

C4：空

C5：接仪表  车外温度

C6：接仪表  车速输出（方波）

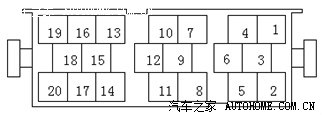

C14、C15、C17、C18、C20、C3：接键盘

对应关系为：F1：空，          F2：C15 黄红         F3：C18 黄蓝         F4：C3 绿黑

                     F5：空，          F6：C20 黑            F7：C17  绿            F8：C14 红

（后期修改：如需接键盘，请参考后边tonnyvan的回复（66-72楼），貌似有图被我标反了。已验证tonnyvan是正确的，我没有原车控制面板，就不试验了，感谢各位）

D1---D12：接显示屏

E2、E4、E5、E8：接泊车控制器（翻资料查的）

此鸟嘴刁 亲测

另提供一下

我的导航装上后就开始时不时乱跳界面（比如原先在usb播放界面，会自己突然跳到设置界面，或者又突然跳到收音机界面，有时还会自动静音或者加减音量）

所以有了这个测试，现将我的个人解决方法公布一下，将C1-C6全部拔掉之后，一切ok，天下太平，并且所有功能不影响，现已知C1是接地，没影响，其他暂无法确定资料正确性，假设资料还算可靠，最大可能就是未知的C3的问题，其次估计为C5，C6.                     另附：资料原来真的不可靠，C3 接键盘了。。。。我娘。。。。

过几天腾出空来想办法挨根测下到底是什么信号，单独测试，待结果出来另行公布，如果有同样情况的同学，可以直接将C插头暂时拔除（会影响按键无响应），跑几圈试试，排除法吧

回来宣布战绩了！目前跑了一天测试，仅拔掉了C6，天下太平，导航一切正常，待再测试两天试试。

有同学将C6拔掉依旧故障，所以此方案仅供参考。至少我的问题解决了，如果您还有问题，可以试试将C插头直接全部拔掉，如果还有问题，请找导航毛病，如果解决，请挨根拔着玩。谢谢合作

跑了好久了，已确认，界面乱跳就是C6的问题，插上就开始跳，拔下来就好了，具体没查到好像是车速信号有的是方波，有的是模拟，互相不通用，没有示波器测试，也查不着具体资料，不确定
