以前有台小QQ,锁车可以自动关窗!置换的艾7没这功能各种的不习惯!

看我以前发的帖子

QQ作业:http://club.autohome.com.cn/bbs/thread-c-87-7449735-1.html

艾7作业:http://club.autohome.com.cn/bbs/thread-c-2980-32597893-1.html(还上过头条哦!)

一直想加装一套升窗器,在万能的某宝看来看去都不太完美,只能暂时搁置了,但一直关注!谁知黄天不负苦心人,伟大的春风搞出了一套相对完美的升窗器,又把我这想要升窗器的心给勾出来了!中间的等待过程就不表了,太熬人了!

下面开始介绍一下升窗器的功能:

1. 锁车升窗

2. 开门双闪

3. 倒车双闪

4. 低电报警

5. 车内四窗一键升窗

6.行车自动落锁

7.超速报警

8.可以自定义需要的功能

9.免费软件升级

安装前一定要准备好工具,钳子一把,锉刀一把,后面我会告诉大家哪里会用到

下面开始上图

和同事一起下单买的,她的竟然先到了

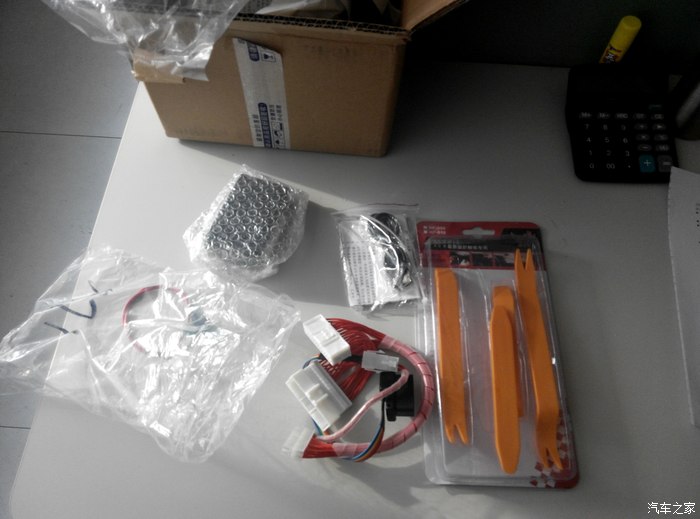

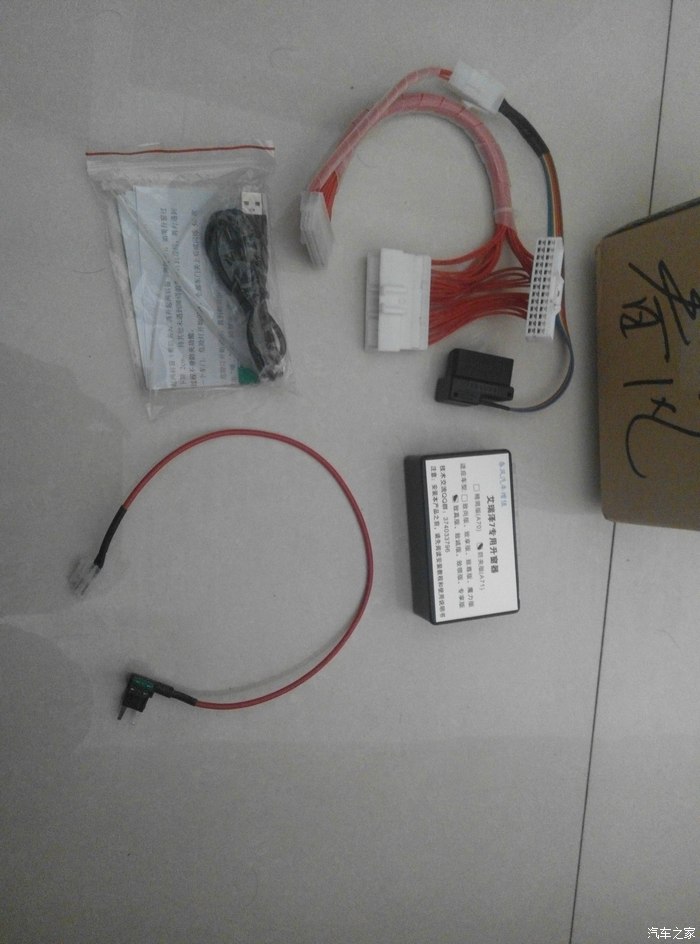

开箱图

开箱图

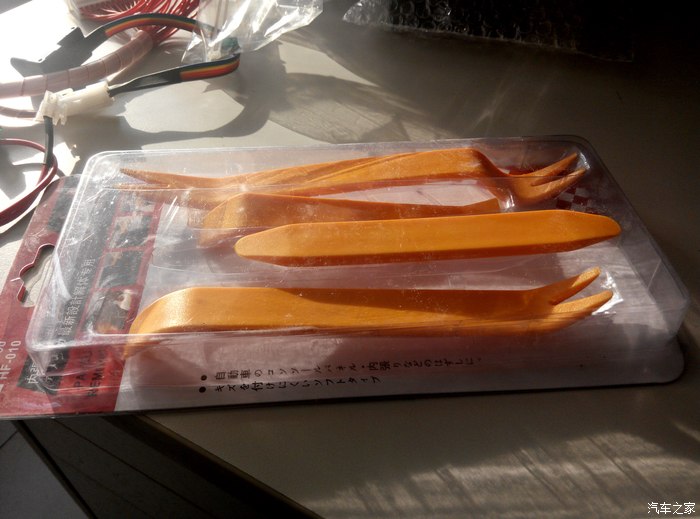

开箱图(送了一套拆内饰工具)

我的也到货了

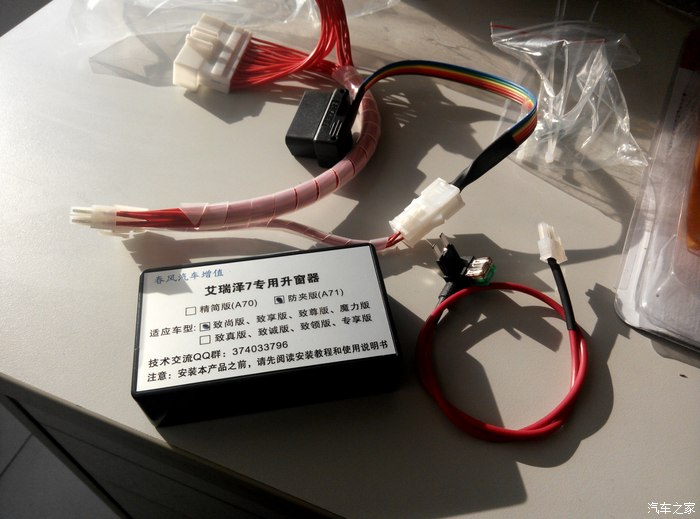

升窗器共分2个版本(一键启动型和钥匙型)

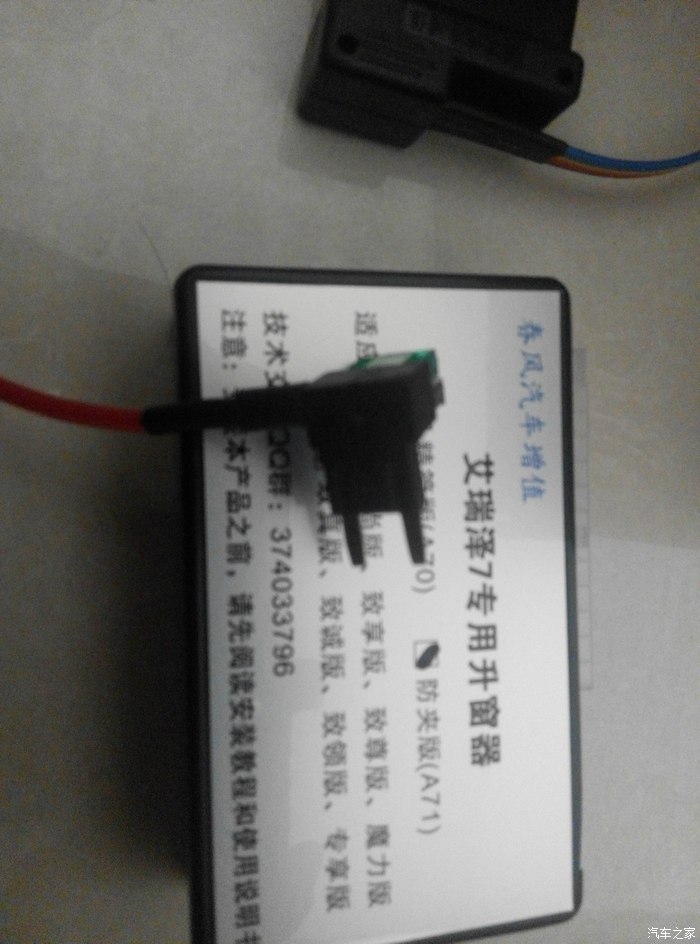

这个取电插头春风已经改进过了,老版本的相当难搞,这就需要用到锉刀了,把取电插头磨的稍微尖一点

下面的安装图我拍的是钥匙型的,一键启动车型和这个安装过程是一样的,

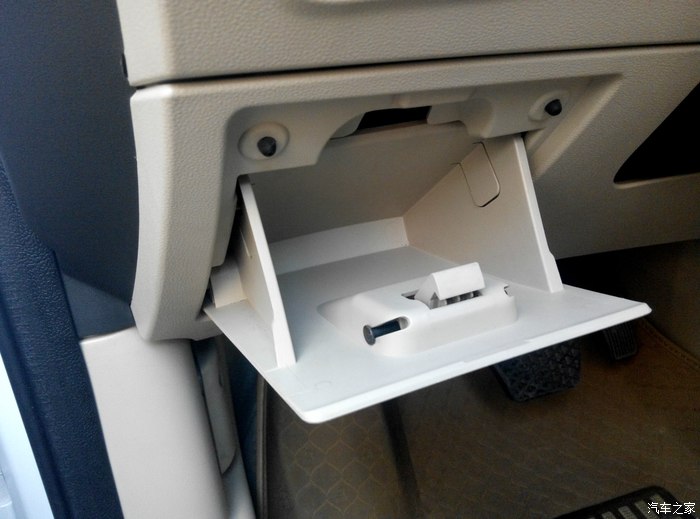

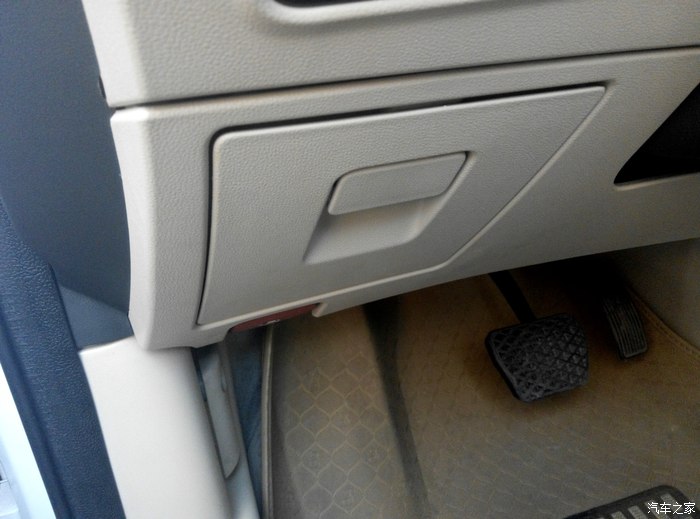

先找到这个东东

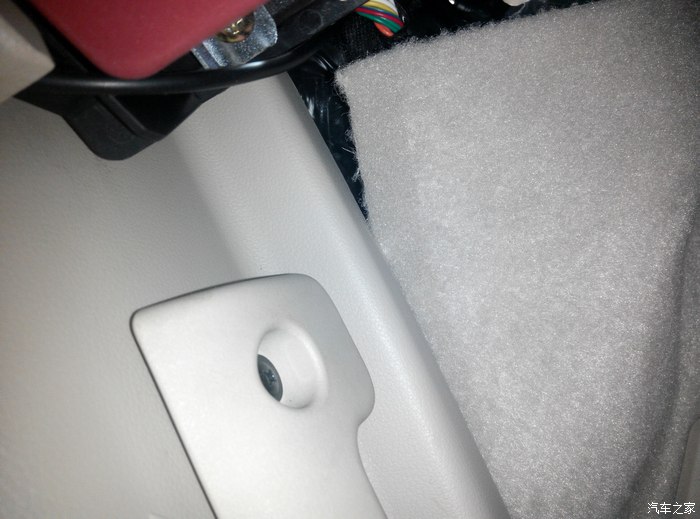

拆下(拆的要领上胆大心细,按住两边的缺口,观察卡笋的位置)

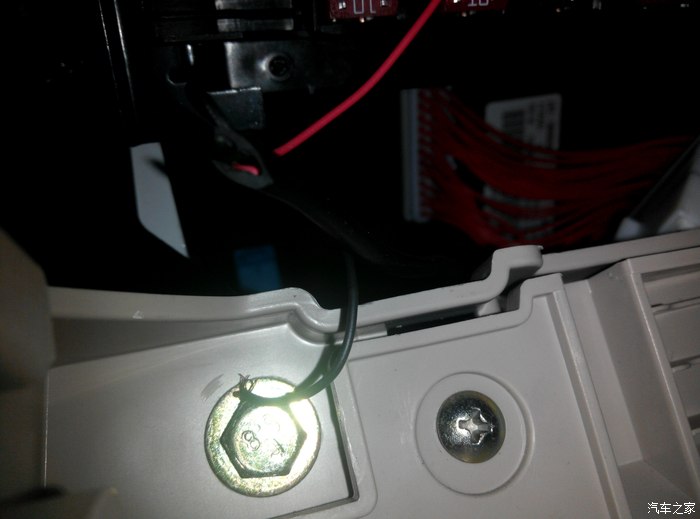

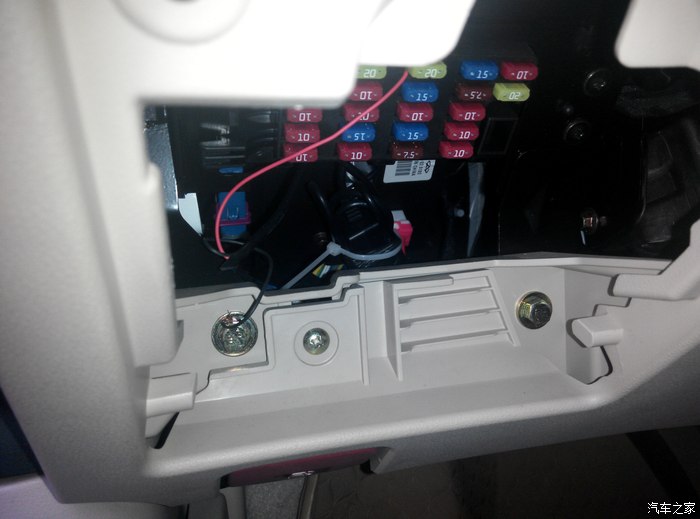

请无视小红线和小黑线,那是我给行车记录仪取电的线

请无视小红线和小黑线,那是我给行车记录仪取电的线

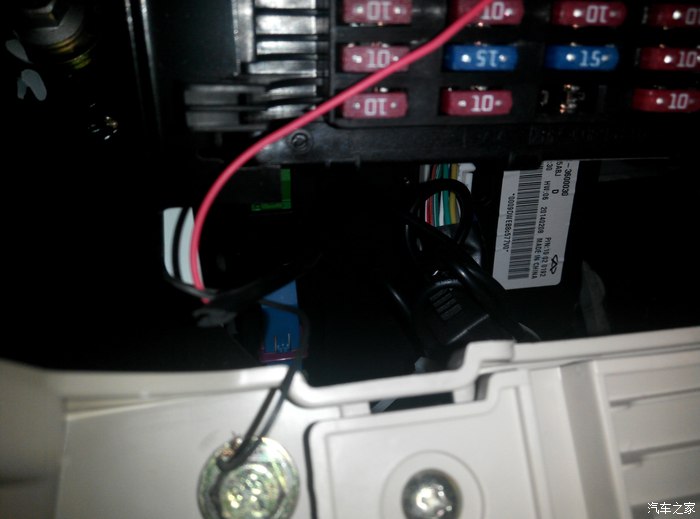

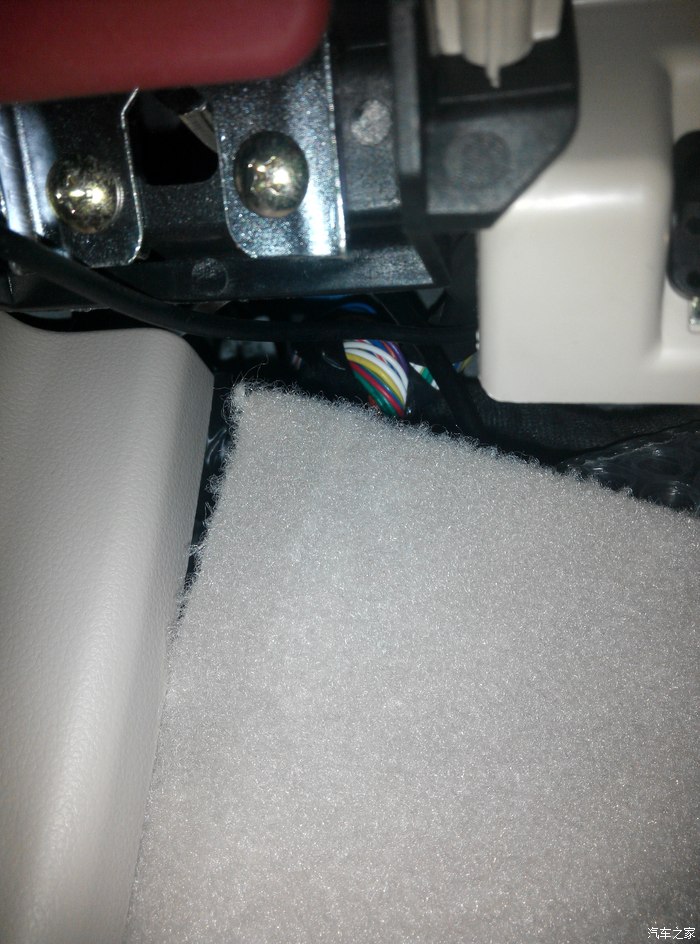

看到标签左边的白色插口了吗?那就是今天的主角BCM插口

请无视小红线和小黑线,那是我给行车记录仪取电的线

看到标签左边的白色插口了吗?那就是今天的主角BCM插口

拔的时候不太好下手,这就要用到钳子了,右手按住卡笋,左手用钳子夹住BCM插头往外拽

拔下之后和升窗器的公母头对插

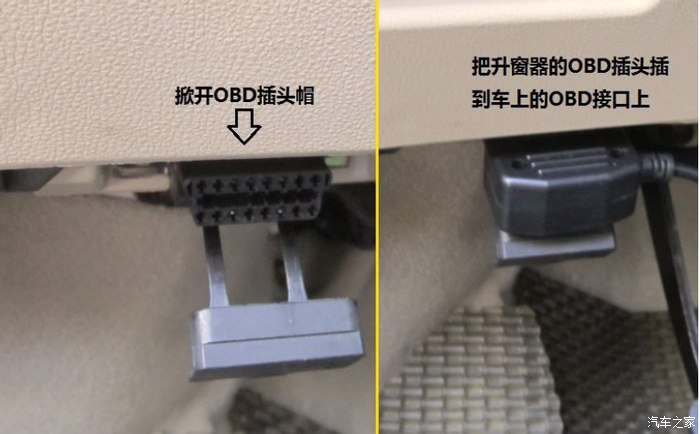

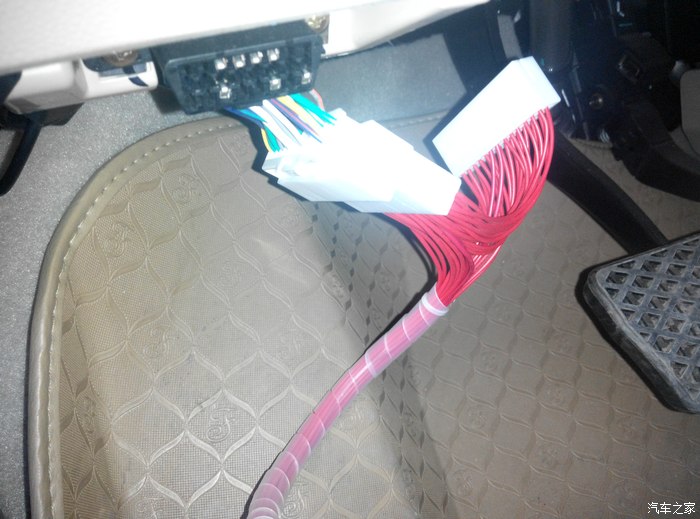

插好OBD插头(盗图一张,忘了拍了)

另一个空白的插到刚拔下的BCM上,没什么需要说的了吧

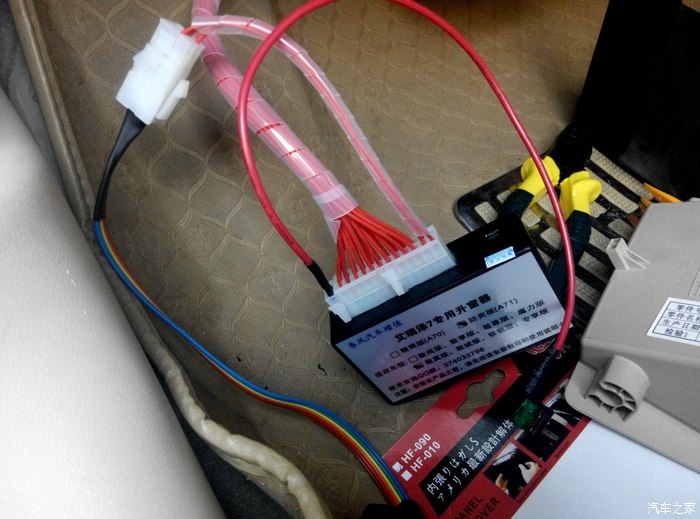

另一头和升窗器对接

插好电源接头

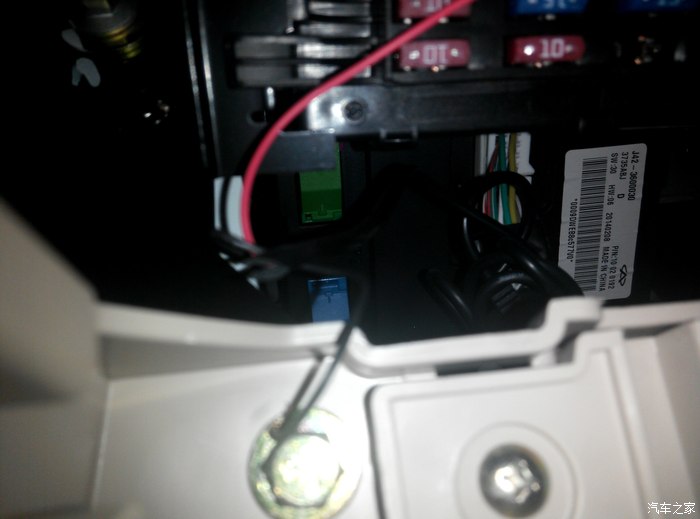

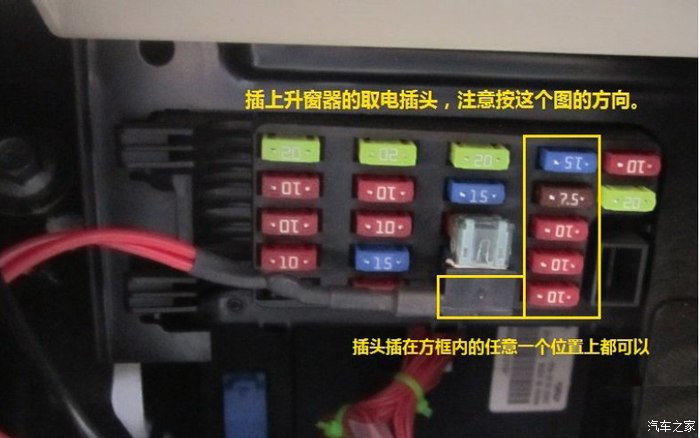

保险盒的取电位置,(忘了拍了,再盗图一张)

这里还需用到钳子往里顶,一定要胆大心细,不然插头弯了可别怪我,我就悲剧了

做到这步先别着急,先刷一下行车落锁和超速报警(报警我没刷,感觉用不到)

这2个功能结尾时我会发详细的说明书

刷好之后拆下升窗器的小黑盒再刷升窗等功能,有笔记本电脑的可以不用拆全部的线,只需把下电源线就可以刷升窗程序

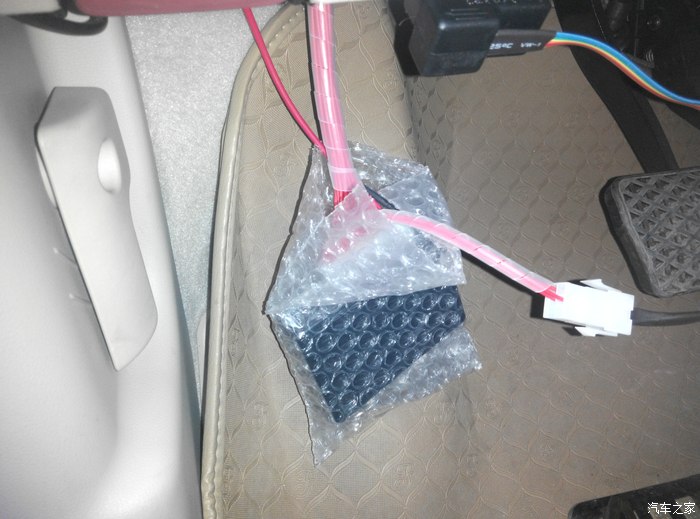

我是怕以后行车中会产生异响,所以包了一下,大家可以无视这一步

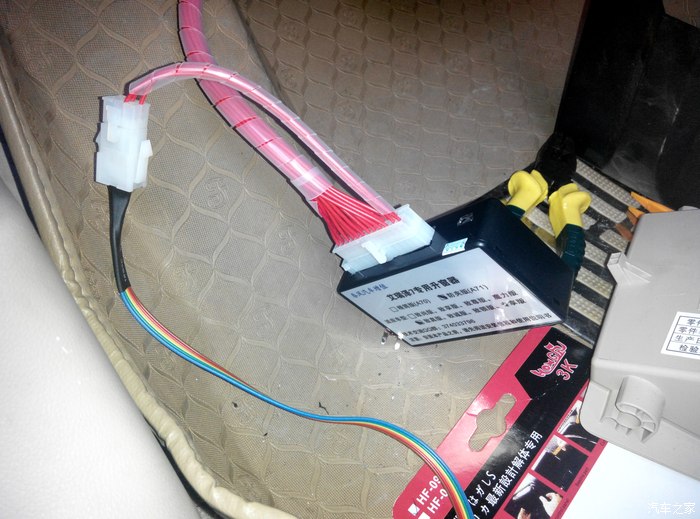

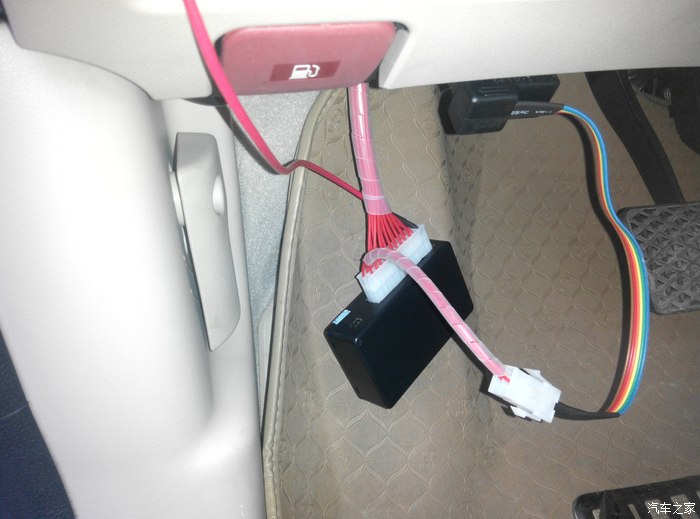

搞定程序之后就把升窗器藏到脚垫底下就OK了

下面给大家上说明书

艾瑞泽7 升窗器(A71)使用说明书

一． 安装简介

升窗器（A71）一共有四个插头，分别是：OBD 插头，保险取电插头，26P 公头，26P 母头。

OBD 插头------直接和车上的OBD 插头对接，用于获取车门和门锁状态信息，模块负极在插头的4 和5 脚。

保险取电插头------插在仪表保险盒的RF15 位置，用于升窗器供电，常电。

26P 公头------和BCM 的车窗控制接头对接，用于获取车窗升降信号和保留BCM 对车窗的控制。

26P 母头------和车窗控制线束对接，用于控制车窗升降。

二． 车窗参数学习

由于每个车窗的阻力，升降速度，起步反应时间等参数存在差别，A71 为了适应各种车窗一键升窗和防夹，

使用前需要对车窗参数进行学习，分启动前学习和启动后学习；如果未完成启动前学习，点火钥匙每次开电后

A71 会响三声“嘀…嘀…嘀…”，且启动前无一键升窗功能； 如果未完成启动后学习，则每次启动时A71 会响

三声“嘀…嘀…嘀”，且启动后无一键升窗功能。

启动前学习方法如下：

1. 降下四个车窗。

2. 关闭点火钥匙，按住左前门上的四个车窗下降键不放，拧点火钥匙到仪表自检位置。

3. 等待约5 秒，A71 会以0.5 秒间隔连续发出“嘀…”声。

4. 松开四个按键，1 秒后开始学习，学习顺序是左前，右前，左后，右后。

5. 待四个车窗都完成学习过程后，启动前就有一键升窗和防夹功能了。

启动后学习方法如下：

1. 降下四个车窗。

2. 关闭点火钥匙，按住左前门上的四个车窗下降键不放，拧点火钥匙到仪表自检位置，3 秒内启动发动机。

3. 等待约5 秒，A71 会以0.5 秒间隔连续发出“嘀…”声。

4. 松开四个按键，1 秒后开始学习，学习顺序是左前，右前，左后，右后。

5. 待四个车窗都完成学习过程后，启动后就有一键升窗和防夹功能了。

每个车窗学习过程描述：

1. A71 蜂鸣器响一声，表示开始。

2. 车窗从最低点直接升至顶点。

3. 车窗从顶点直接下降至最低点。

4. 车窗从最低点开始升，前窗停顿四次（后窗停顿两次），升窗到顶。

5. 车窗从顶点开始下降，前窗停顿四次（后窗停顿两次），下降到最低点。

6. A71 蜂鸣器响两声，表示一个窗学习完成。

注意事项：

1. 学习期间升窗不带防夹功能，不要把头或手伸入车窗，以免夹伤。

2. 如果需要对某个车窗进行重学习，可以按照“启动前学习方法”或“启动后学习方法”，第2 步按住需要学习

的车窗对应的下降键即可，而不需要按下全部四个下降键。

3. 车辆电瓶断电重上电后或者A71 取下重装后，A71 默认每个车窗在最顶端，如果此时有某够窗玻璃不在最顶

端，请将该窗玻璃升至最顶端让A71 识别顶端位置（注意：本次升窗不带防夹功能）。

三． 功能说明

1. 一键升窗----车辆开电或启动的状态下，往上提任意升窗键小于1 秒然后松开，对应的车窗会升到顶；一键

升窗过程中往上提对应的升窗键，立即停止升窗；一键升窗过程中往下按对应的降窗键，车窗会停止升窗

1 秒后开始下降。

2. 升窗防夹----车窗在一键升起过程中，夹到物体会立即停止并下降2cm。

注意：1. 车窗刚开始升起的3cm 内和距离顶端约5cm 内不具有防夹功能。

2. 手动按住升窗键升窗，不具有防夹功能。

3. 锁车升窗----关门后，锁车立即开始升窗，先升起两前窗（带防夹），再升起两后窗（带防夹）；如果升窗过

程中有某个车窗遇到障碍，车窗会停止升起并下降2cm， 待其他未遇到障碍的车窗升到顶后，再对遇到

障碍未升到顶的车窗进行补充升窗，补充升窗过程不带防夹功能。

4. 开门双闪----点火钥匙开电或启动后，打开任意一个车门，危险灯开始闪烁，全部车门关上后或闪烁50 次

后停止闪烁；

5. 倒车双闪----点火钥匙开启或启动后，挂入倒档，危险灯开始闪烁，直到取消倒档后或闪烁50 次后停止。

6. 低电报警----如果车上电压低于11.2V，A71 会发出“嘀…”声，30 秒响一次，直到电压上升或锁车后停止。

7. 激活自动落锁----请参考《A71 行车落锁激活教程》。

8. 激活超速报警----请参考《A71 超速报警激活教程》。

9. 软件升级，功能开启或关闭，升窗夹力设定----请参考《A71 软件升级和功能配置教程》。

四． 模块参数

1. 工作电压范围：10V---24V。

2. 典型工作电流：30mA。

3. 待机工作电流：18 mA（锁车后30 秒内进入待机模式）。

4. 工作温度范围：-40---85℃。

5. 体积（长宽高cm）：10 X 6 X 2.6。

五． 常见问题答疑

1. 问： 为什么升窗器装上后没有一键升窗和防夹功能？

答： 因为未完成车窗学习过程，完成学习后即可一键升窗和防夹。

2. 问： A71 装上后使用正常，用了一段时间后，A71 所有功能失效，是什么原因？

答： 可能是A71 的保险烧断，请检查A71 保险取电插头上的30A 保险丝是否烧断，如果未烧断，再

检查前舱保险盒的EF07 是否烧断； 如果检查有保险丝烧断，更换新的保险丝即可。

3. 问： 一键升窗过程中，车窗未遇到障碍物，出现停止升窗并下降2cm 的情况？

答： 车窗导轨存在阻力突变点，导致A71 误以为遇到障碍物启动了防夹程序，可以将该车窗的夹力上

调一个等级解决。

4. 问： 激活了行车落锁或超速报警后，A71 是否要重新刷主程序和配置文件？

答： 是的。A71 内部只能安装一个程序，刷了其他程序后，主程序就被覆盖了。

5. 问： A71 断电或重新刷程序和配置文件后，是否需要重新学习车窗阻力？

答： 不需要，A71 在完成学习后已将学习结果保存，断电和刷程序不会丢失。

6. 问： 什么情况下需要对车窗阻力重新学习？

答： 如果车窗维修过或者阻力发生明显变化，导致车窗一键升顶或者频繁产生误防夹情况，就需要重

新学习。

A71 自动落锁激活和超速报警激活教程

一． 激活自动落锁

自动落锁是原车自带的功能，车辆出厂时默认关闭，可以用A71 将其激活。自动落锁激活后，行车过

程中首次车速超过40km/h（表显45km/h），车门会自动上锁；自动上锁后，如果行车过程中人为解

锁，但未打开车门，车速超过40 km/h 就不再自动落锁；如果行车过程中打开过车门并关上，车速再

次超过40 km/h 会再次自动落锁。

A71 激活/关闭自动落锁步骤：

1. 将A71 的电源线拔下。

2. 用USB 线把A71 主机连接到电脑。

3. 将落锁激活程序文件“A71_AutoLock_on.bin”或落锁关闭程序文件“A71_AutoLock_off.bin”刷入A71。

4. 将A71 的电源线插上。

5. 拧钥匙开电（或者一键启动按钮开电），仪表盘亮即可，不用启动发动机。

6. 等待约5 秒后，A71 以3 秒的间隔连续发出“嘀…”声，表示激活成功。

7. 最后给A71 刷入升窗主程序和配置文件。

二． 激活超速报警

超速报警是原车自带的功能，车辆出厂时默认关闭，可以用A71 将其激活。超速报警有三种模式，分

别是：超过110km/h 响三声，超过120km/h 响三声，超过120km/h 一直响。A71 有三个对应的激活

程序文件，分别是：

A71_SpeedWarn_A.bin---------------超过110km/h 响三声。

A71_SpeedWarn_B.bin---------------超过120km/h 响三声。

A71_SpeedWarn_C.bin---------------超过120km/h 一直响。

A71_SpeedWarn_OFF.bin------------关闭超速报警。

A71 激活超速报警步骤：

1. 将A71 的电源线拔下。

2. 用USB 线把A71 主机连接到电脑。

3. 根据需要的报警模式选择对应超速报警激活程序文件刷入A71。

4. 将A71 的电源线插上。

5. 拧钥匙开电（或者一键启动按钮开电）。

6. 等待约5 秒后，A71 以3 秒的间隔连续发出“嘀…”声，表示激活成功。

7. 最后给A71 刷入升窗主程序和配置文件。

三． 注意事项

1. A71 可以在车上刷程序，也可以取下A71 再连接电脑刷程序。

2. A71 插USB 线前，必须拔下A71 的电源，否则程序无法刷入。

3. A71 刷入自动落锁激活程序或者超速报警后，装车上开电后，会和车辆进行绑定，绑定后A71 就

只能对这辆车进行功能激活操作，装到另一辆车上不能激活任何功能，但A71 升窗，开门双闪灯

功能装到另一辆车上仍可以正常使用。

4. 自动落锁和超速报警激活后，拆下A71 后这两项功能依然存在。

安装之后碰到一个问题,在发动机启动后,车窗降到底,按一键升窗只升5CM左右,然后自动降3CM,通过在群里咨询这不是个例,不知道这是怎么回事,希望春风在后续的主程序升级中能改进这个问题!

发完收工,希望大家多多支持!
