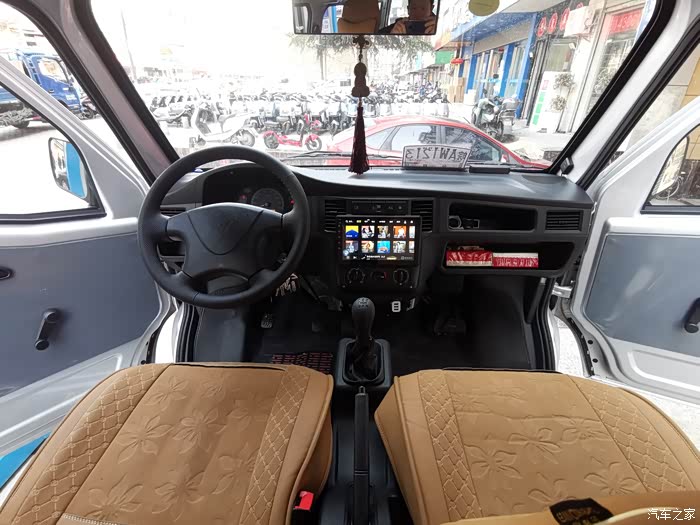

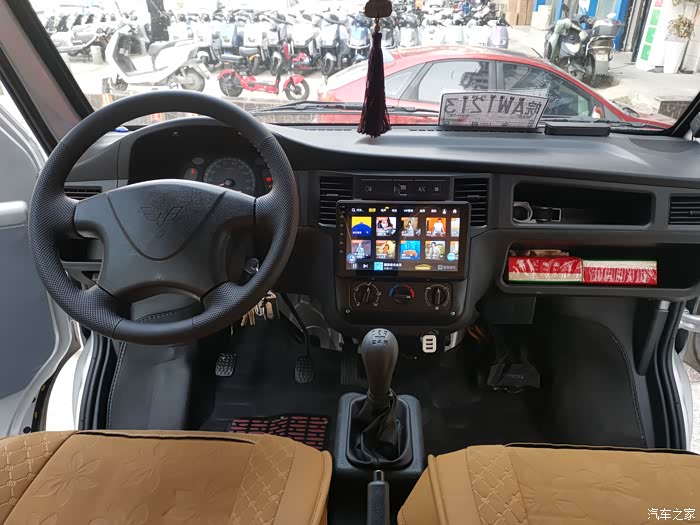

中控改装后效果

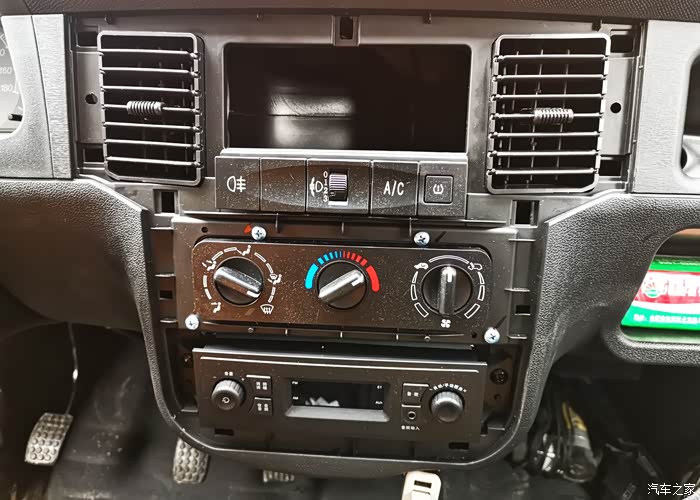

原车的中控，是不是十分简洁？

直接开拆，撬板撬下边框，全部是卡扣设计，不用担心撬坏

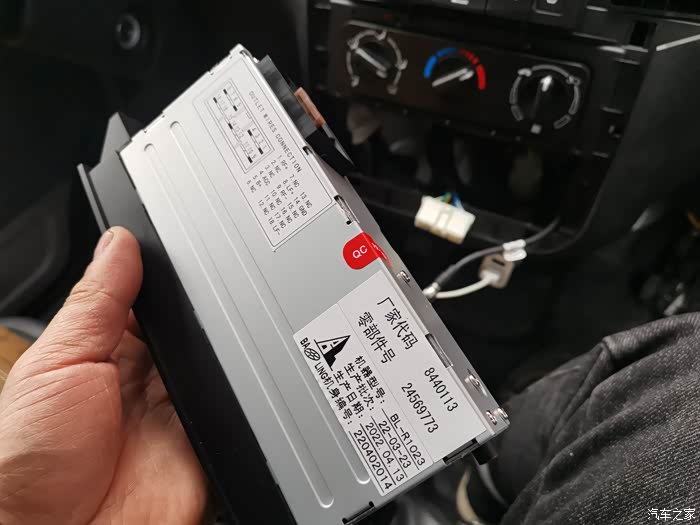

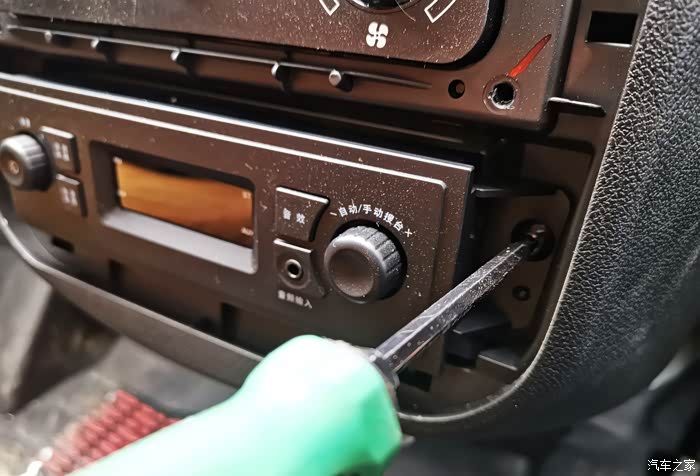

拆掉固定收音机的螺丝

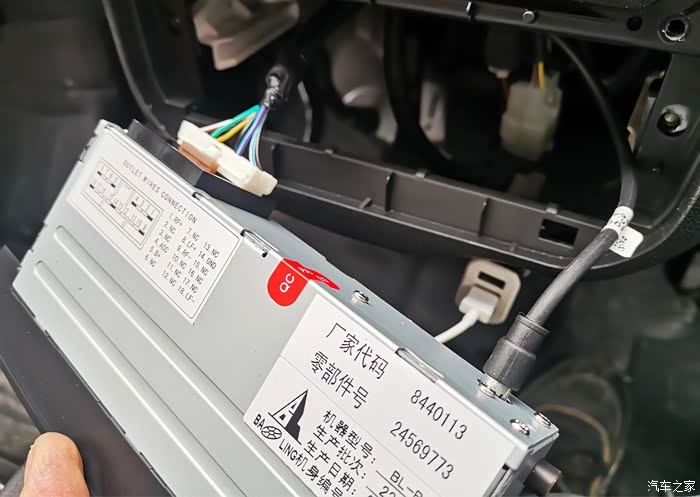

拔掉后面的插头和天线

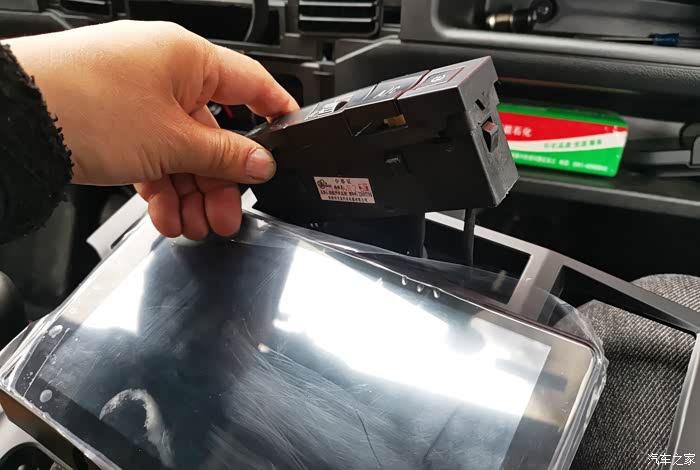

拿下组合开关

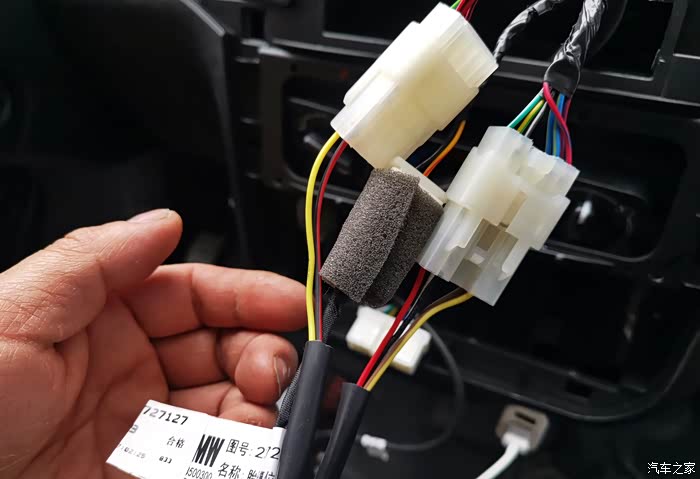

都是对插件，拆下即可

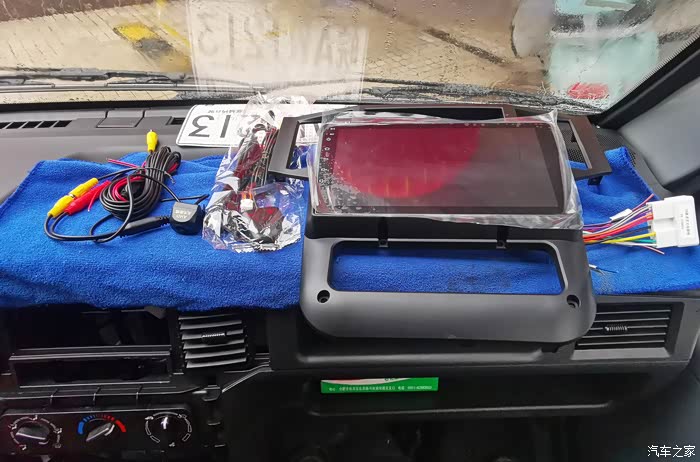

大屏导航主机

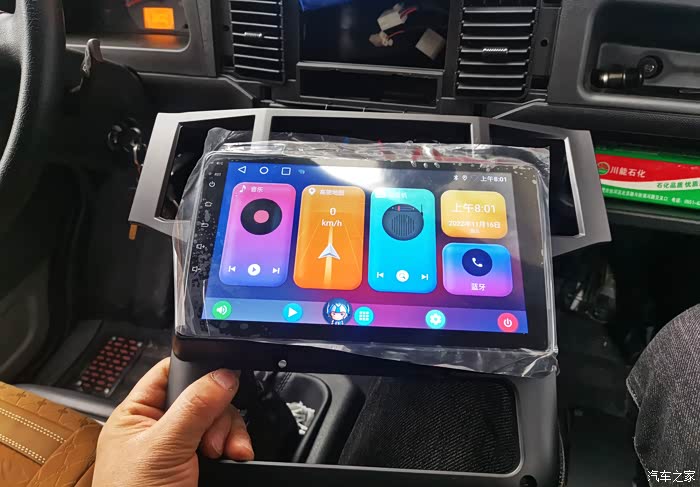

装到大屏导航的框架内

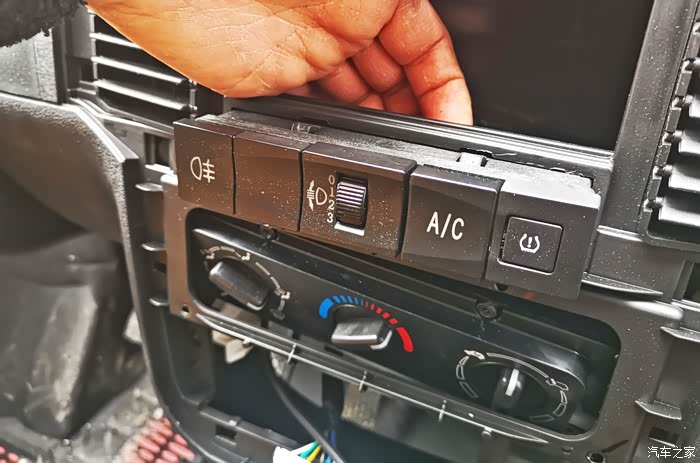

空调冷暖风组合开关也拆掉

插上插头测试一下

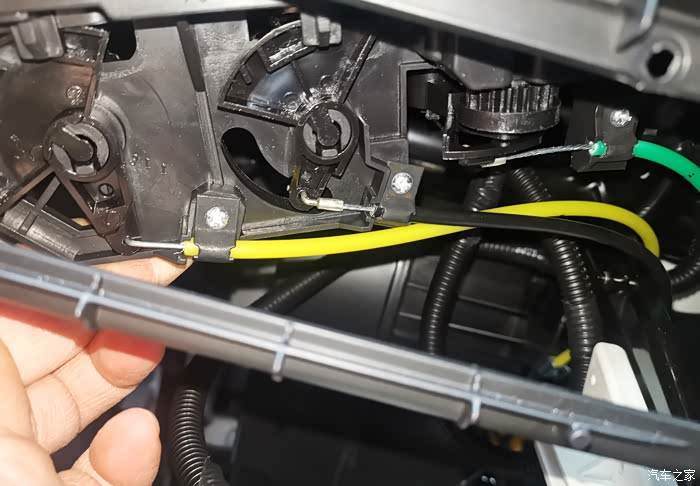

记住拉线的颜色，然后拆掉

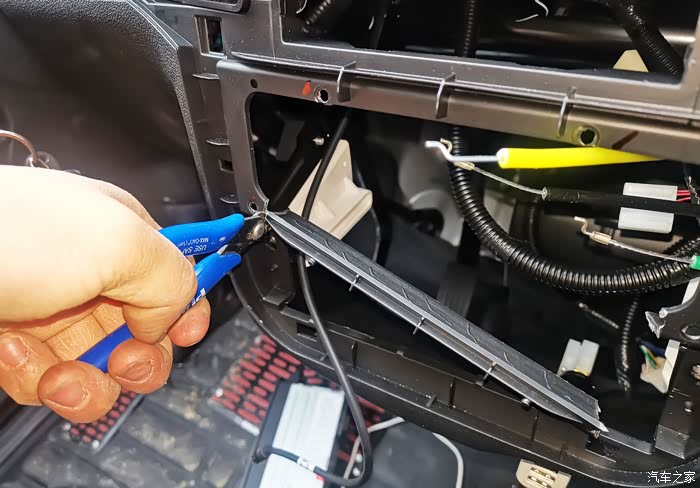

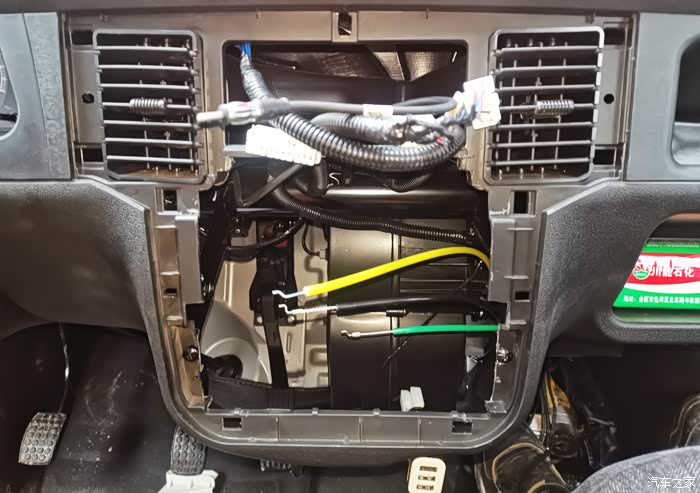

用斜口钳剪掉碍事的地方

大概就是这个样子，规整好线束，接下来就是倒车影像的走线

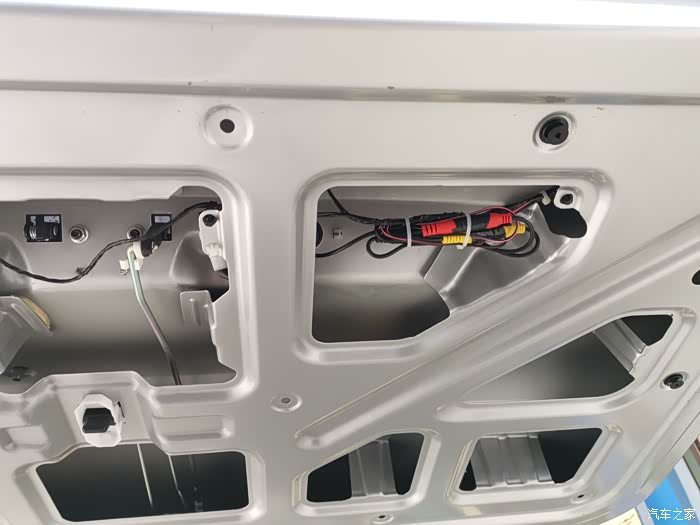

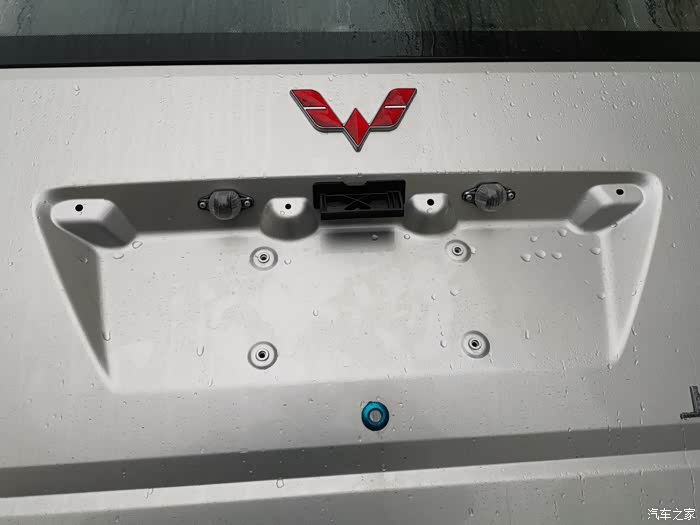

拆下尾门内装饰板，拆掉里面两个螺丝即可拆掉后牌照上的黑色装饰板

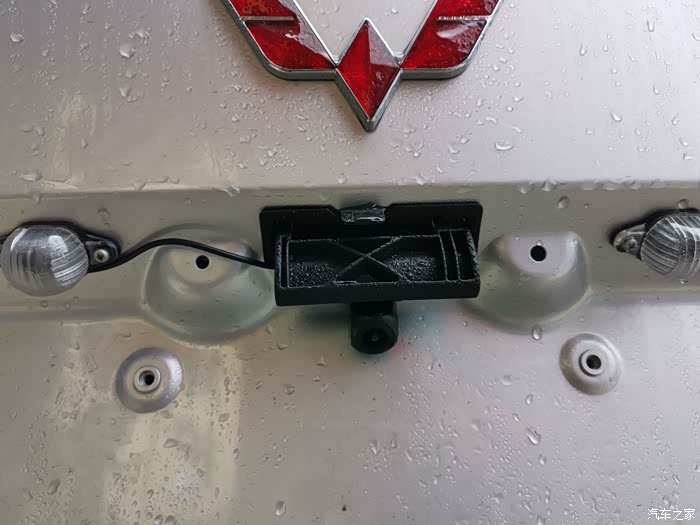

摄像头就安装在后门扣手的后面

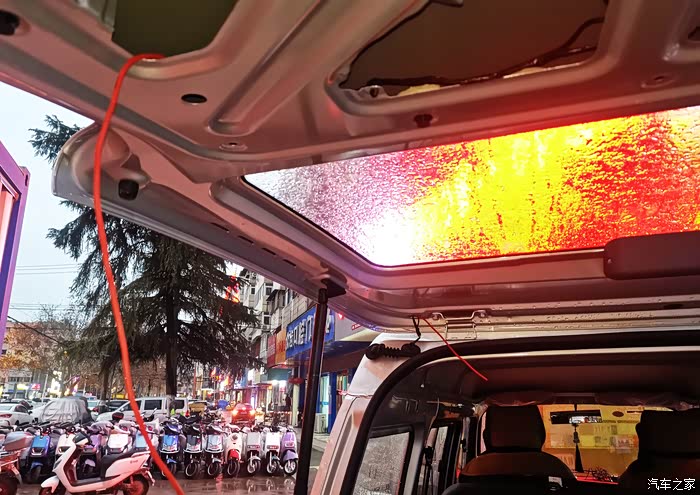

采用隐藏式走线，利用2.5平方的铜线作为线束的牵引。这个穿线需要一些耐心

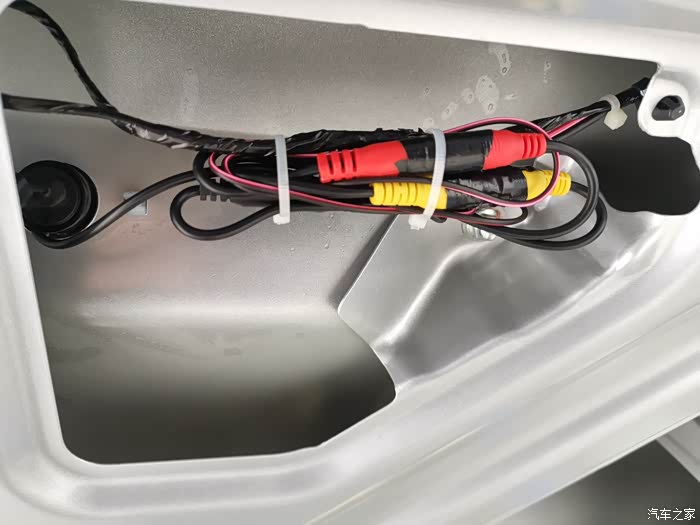

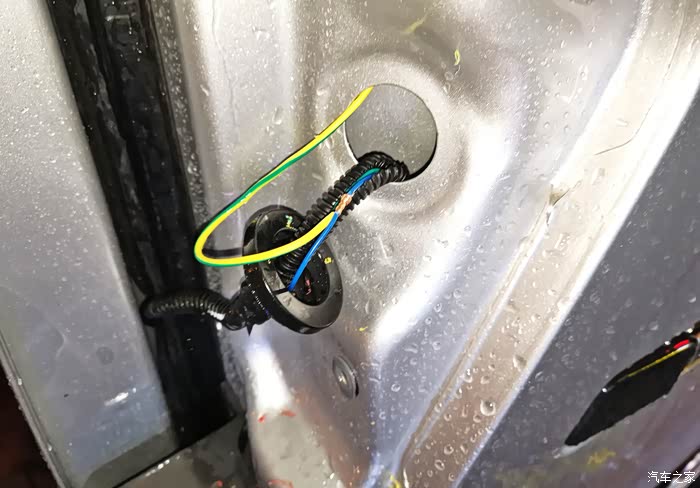

倒车影像的摄像头供电接到倒车灯上的正极即可，焊接好做好绝缘

包扎好，以免产生异响

视频信号线同样使用电线牵引从A柱下来

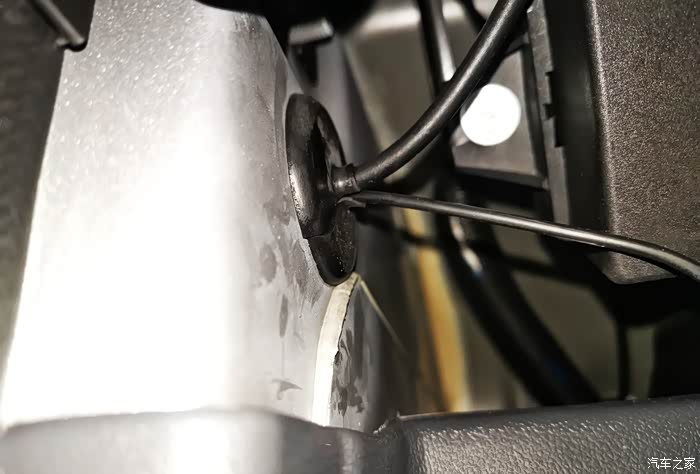

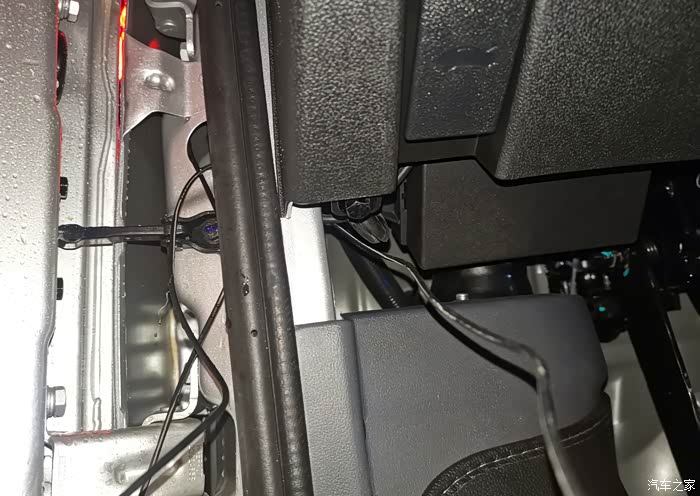

从这个防水塞上打个孔穿进来，顺着仪表台的下方走线，用扎带固定好即可

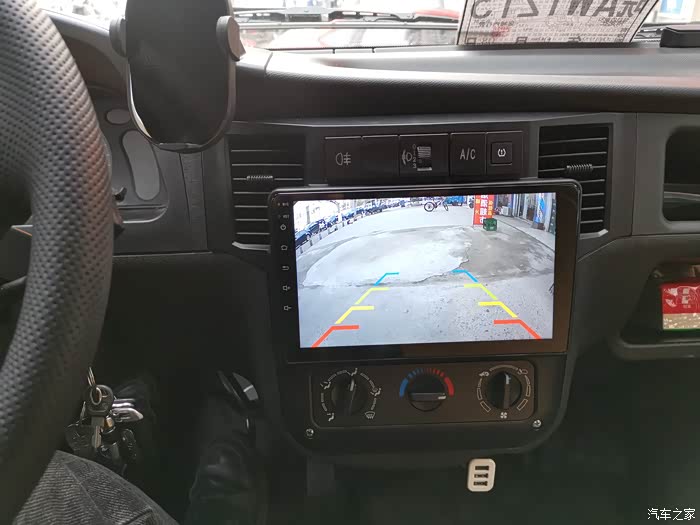

倒车影像效果展示

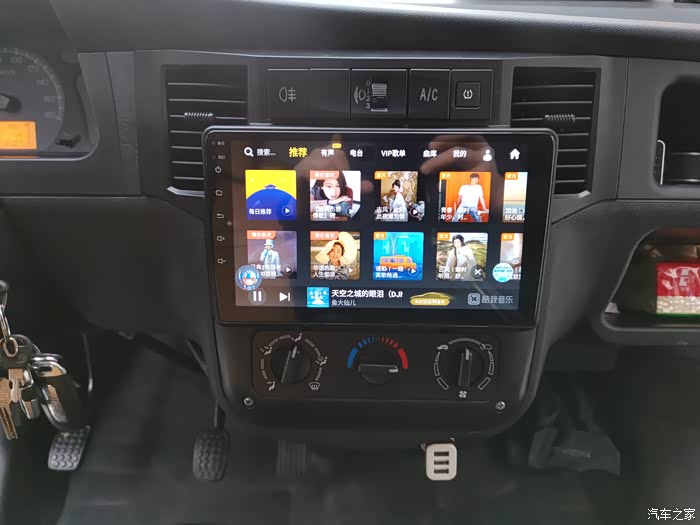

大屏导航和倒车影像的安装就完成了。
