CS75 14款CE导航15,16款低配安卓导航改装高配安卓导航教程第二季

1 60 发布于 2017-08-20 10:51:25 只看楼主修改帖子

CS75 14款CE导航15,16款低配安卓导航改装高配安卓导航教程第二季
改装有风险，动手需谨慎
第一季改装链接http://baa.bitauto.com/changancs75/thread-11387199.html
CS75改装安卓导航有几种方法：
1，用手机，或是安卓导航仪。好处是简单而且实用的，不足之处是驾驶台上屏幕太多，影响注意力。
2，换现成的安卓大屏。大屏有10.4寸,14寸,9寸。换哪一款根据个人爱好。换10.4的车友多。14的很少。换大屏的车友可以咨询西安-太久-陕A058, 神秘人, 深圳-小廖-奥B446, 宝鸡-随风-陕C900等大婶。
3，用网上现成的7寸安卓导航通用机，移植到原车导航里面去。优点;1是不破坏原车原貌。2是把原车的电阻屏换成了电容屏。缺点：1是原车导航面板上的按键失去了作用，方控是可以用的。2是需要一定的动手能力，还要懂点电气电路的知识。
改装有风险，动手需谨慎
下面就本人的改装过程及经验与大家分享
购机篇
网上的7寸屏通用机品牌很多，质量参差不齐，功能不尽相同。购买时多看评论，尤其要看中差评。取舍利弊，购买自己中意的机器

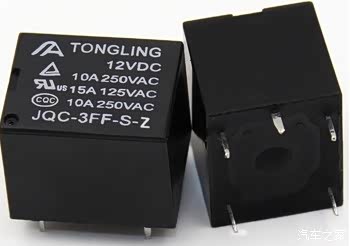

购机的同时，另购三个12v5脚继电器

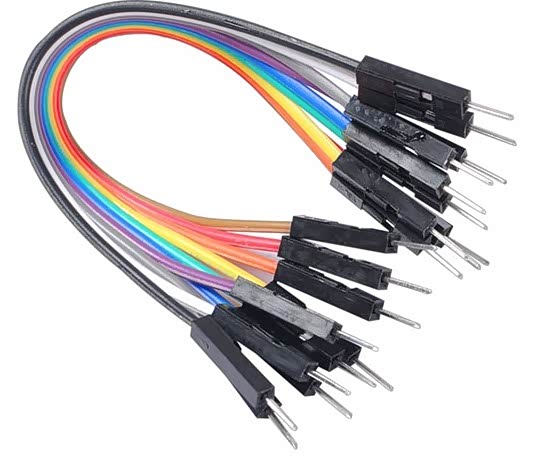

，杜邦线公对公10p

14款车型购12p插头母座一个 ,

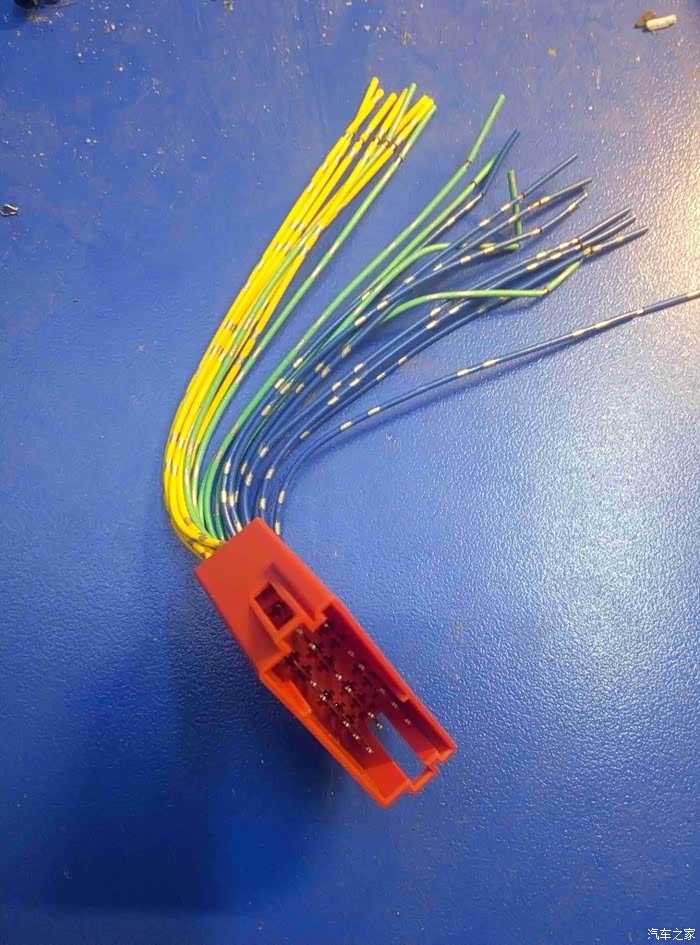

20p插头母座一个

15,16款购20p插头母座一个。

（注，购通用机必须说明要大众尾线，而且必须要满线）因为要用到方控线

试机篇
     因网上的7寸安卓机都没有对75做过专用定制，所以没有专机专用面框。只能用安卓通用机内脏，用原车面框来改装。

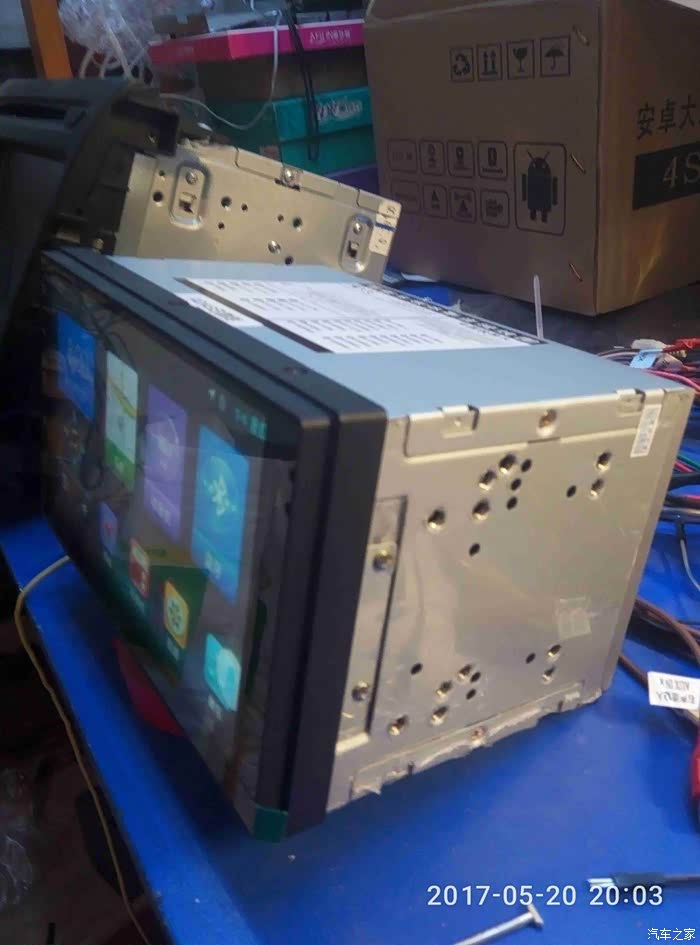

     购机后，先开机测试机器能正常开机运行（大部分卖家都不测试，就会发给你的），各个功能都能运行就可以上车试机了。
     第一步拆中控

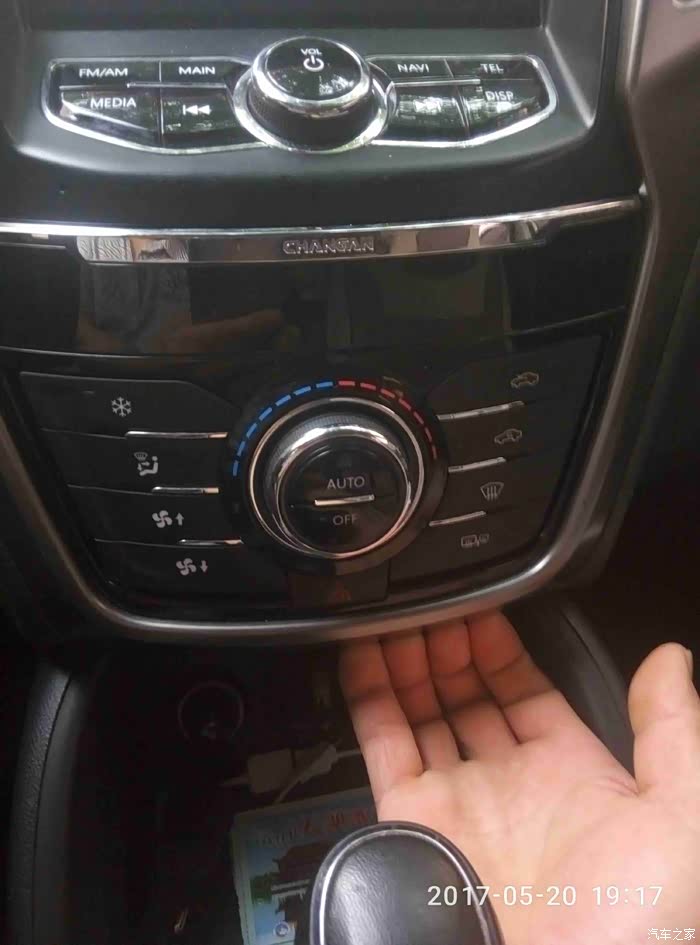

拆中控其实很简单，就一把十字起子加徒手就可以搞定。先拆空调出风口，用双手扣住空调控制面板下方，用点力轻轻向外拉。

第二步插线试机

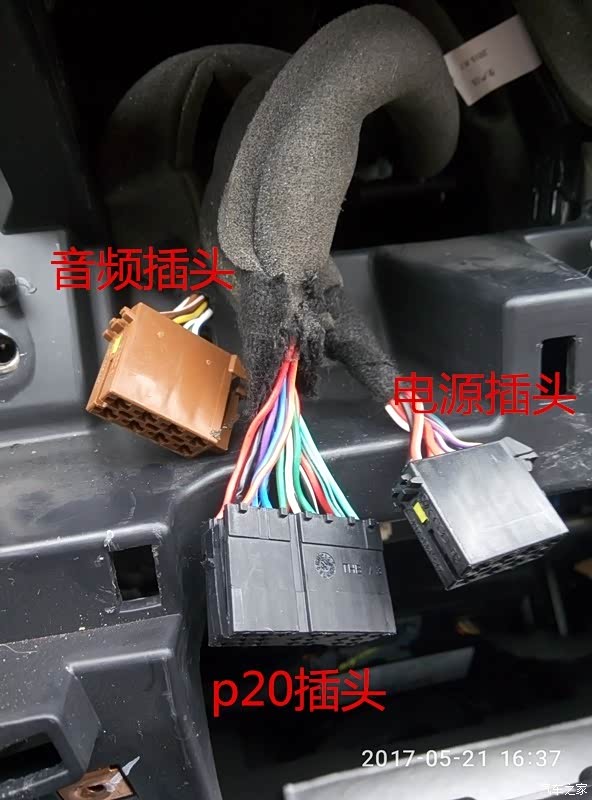

原车音频，电源，p20插头，14,15,16款都是一样的

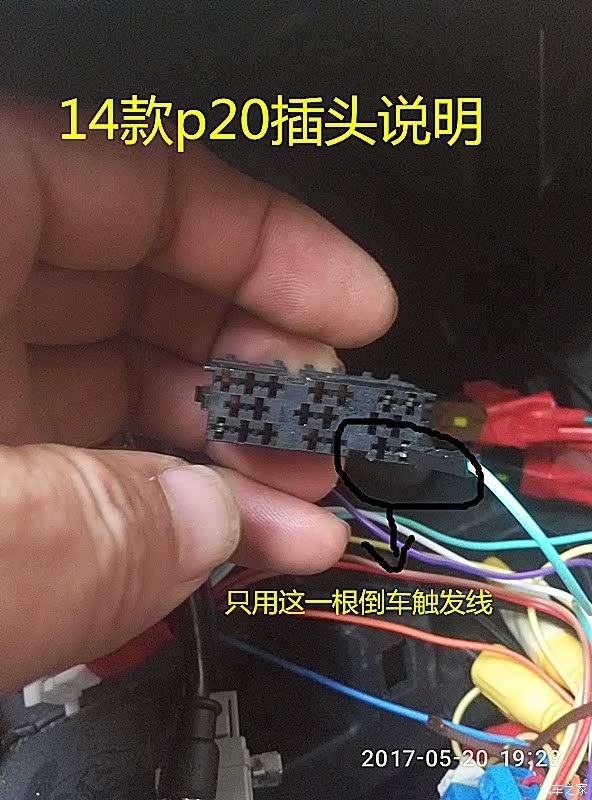

14款p20插头

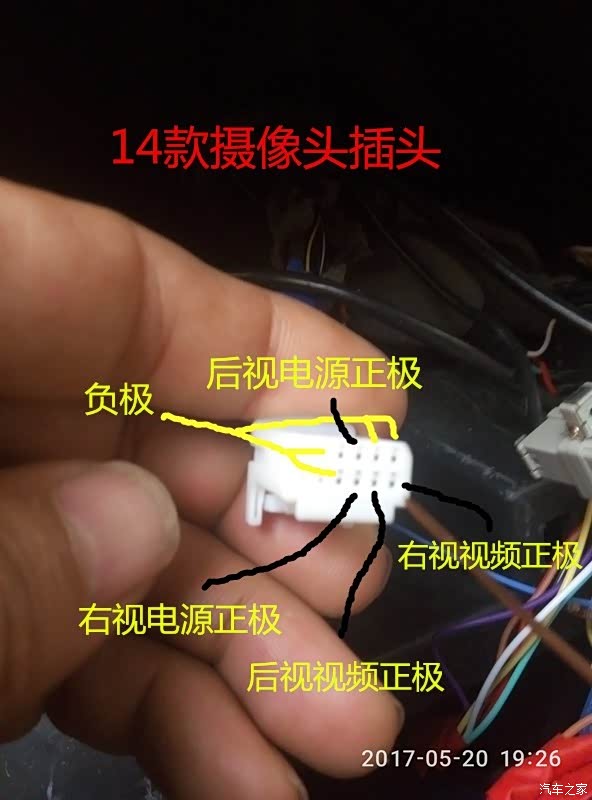

14款摄像头插头

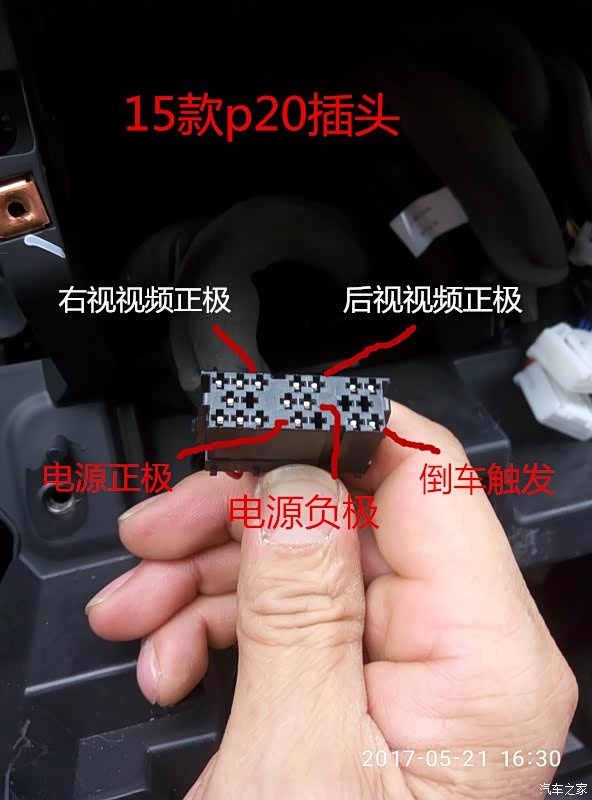

15款（四驱）16款p20插头是一样的

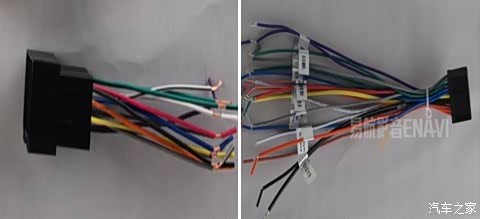

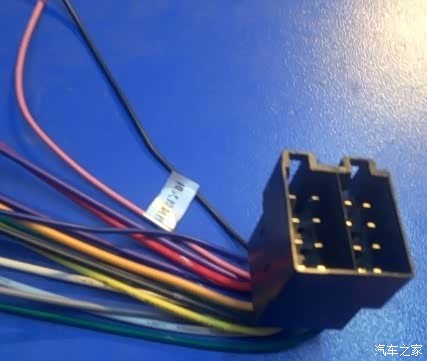

通用机电源，音视频尾线

通用机尾线对接后就可以和车上的电源，音频插头对插试机

电源插头，音频输出插头14,15,16款是一样的，直接对插到通用机尾线

第三步，摄像头线束的接法
1，只有倒车摄像头的接法
14款

15,16款有待考证
2，右视，后视的接法
14款

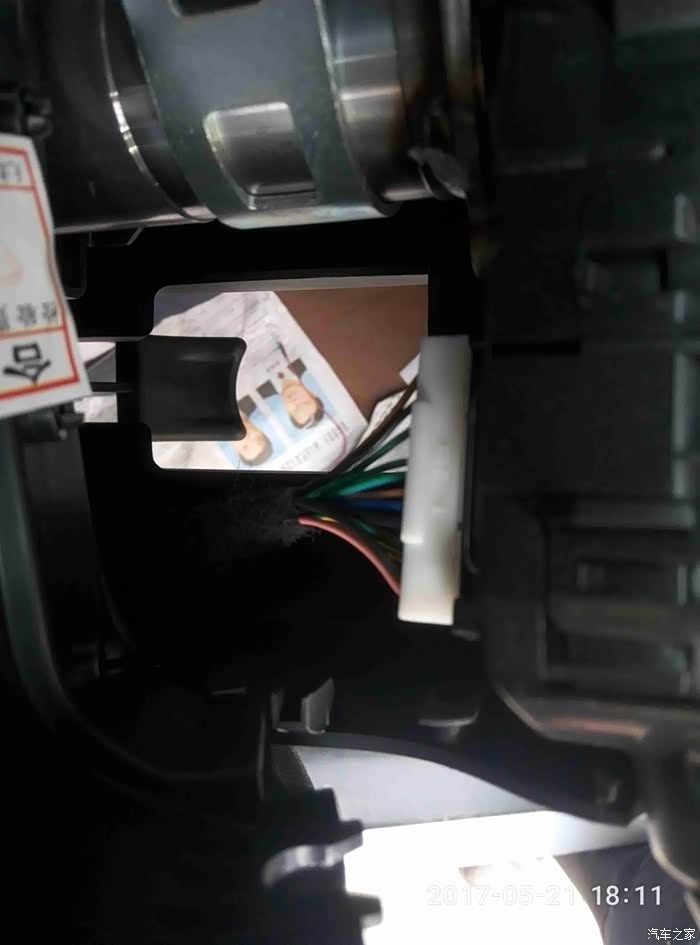

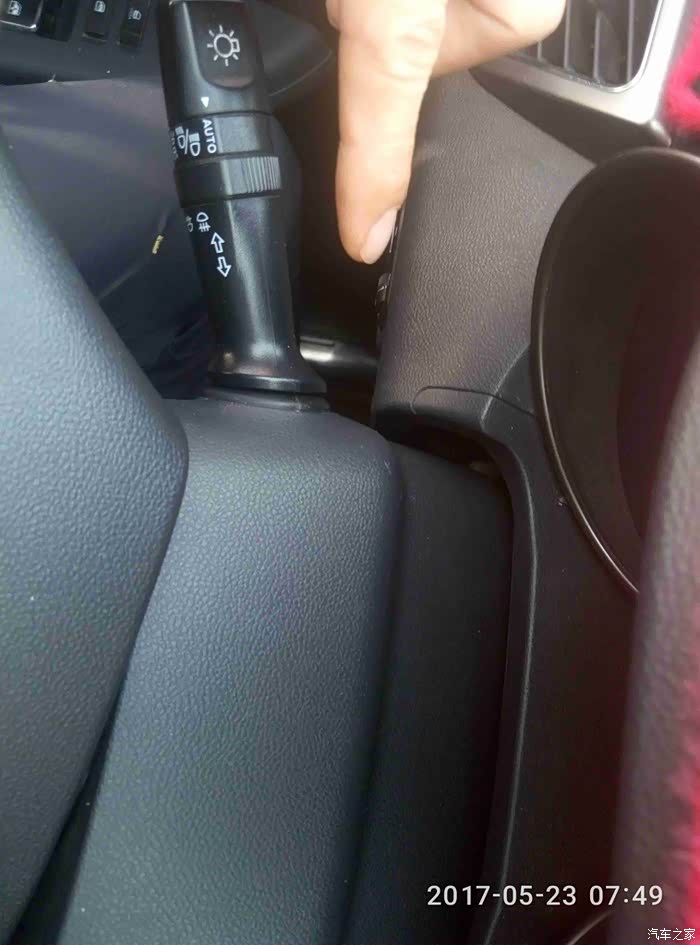

转向手柄插头

位置在方向机转向手柄处，撬开转向手柄上面的壳子

就可以看到，接最右边的那根线。（注：此处全是正极，打转向接地接通）接转向的线焊接一个不带外壳的杜邦线的公插头插入固定，不用破线。
15,16款

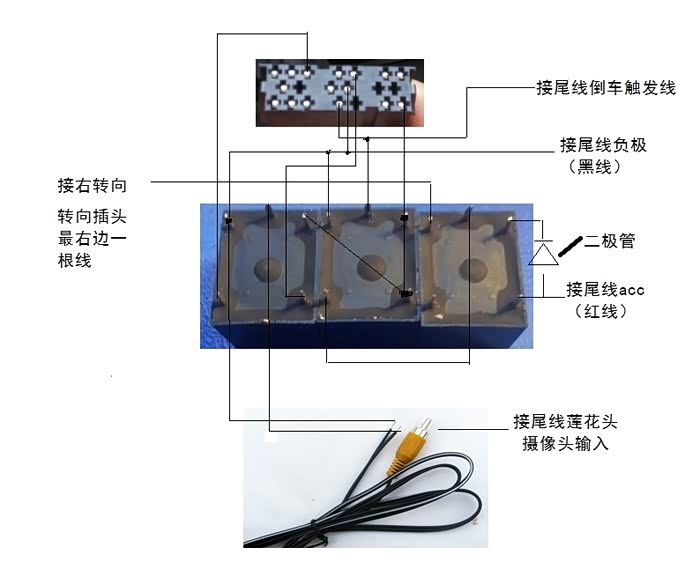

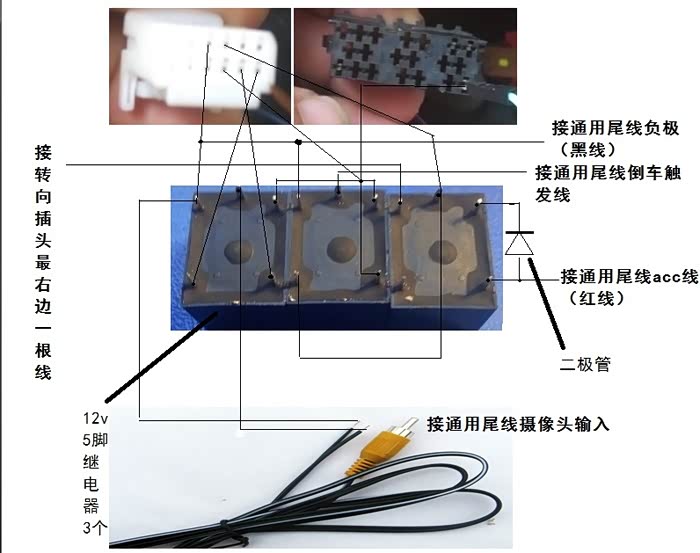

三个12v5脚继电器先用胶带捆绑到一起，然后按照我上面给出的电路图焊接，（14款和15,16款焊接是不一样的）。焊接好杜邦线后，14款车与摄像头插头对插,15,16款车与p20插头对插。对照上面的电路图插好插头（插好插头后用塑料胶枪和胶带固定，以免松脱。），接好线后用胶带捆绑固定到通用机尾线上。
摄像头线插好；原车音频插头，原车电源插头与通用尾线音频电源插座对插好后就可以开机试机了，没问题熄火，把通用机尾线留在车上拿下通用机主机。
说明：用继电器的原理1是为了右视，后视自由转换，而且能保证后视优先。2是转向手柄处是负极接地导通负极控制，摄像头触发需要正极，其中一个继电器的作用就是为了负极转正极。

改装篇

    拆下来原车导航主机只需要面板。
原车导航屏幕，导航主机都不用，包装好保存备用。
    1拆面框

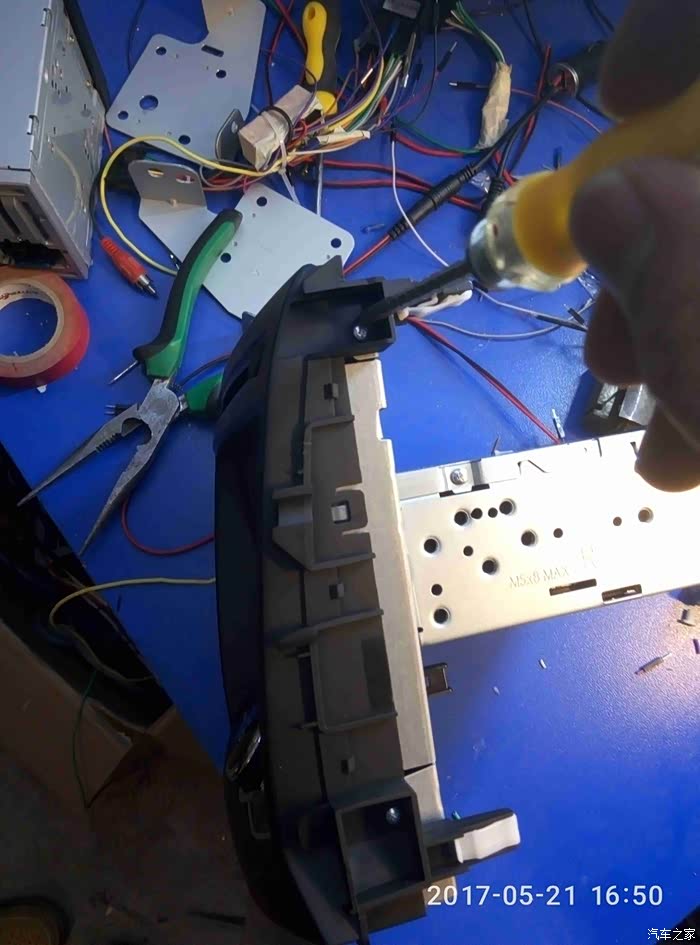

卸掉原车主机面框四角的4个螺丝，撬开上下左右6个卡扣，就可以让主机和屏幕分离，然后拆掉连接主机的两根排线。面框就自由了。

拆掉电阻屏的面框

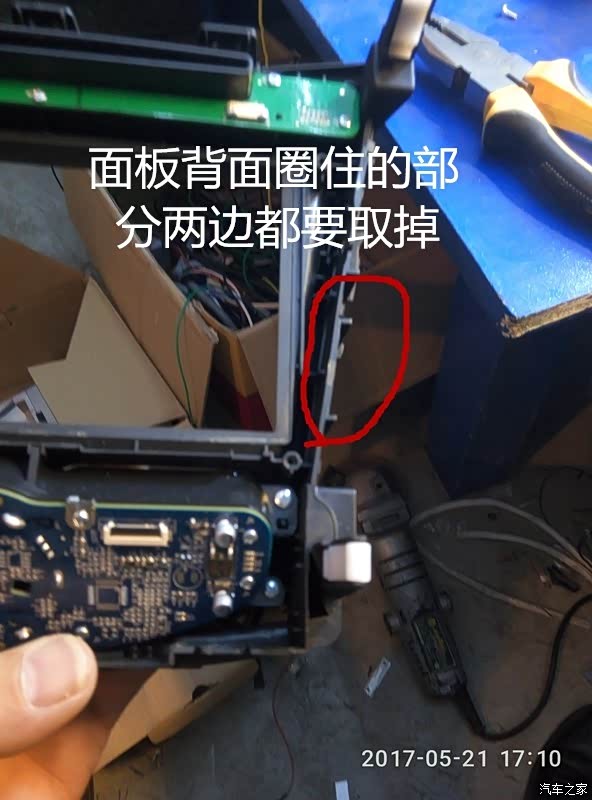

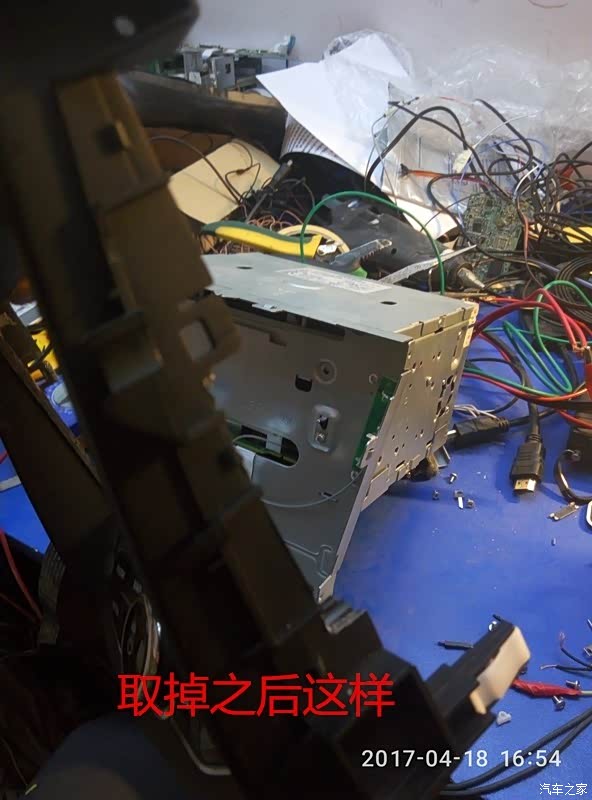

取掉面框后面的这两部分。

卸掉通用机屏幕两边的四颗螺丝，拔掉连接主机和屏幕的排线（取屏幕端）。

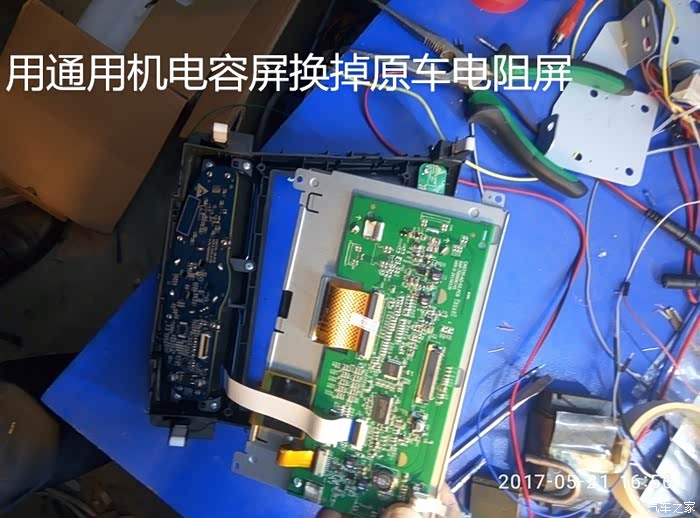

卸下来的通用机屏国定到原车外框上。
说明：取面框的原因是原车屏是纯7寸屏，通用机的屏也是7寸带边框要比原车屏大。
换好屏，插回排线与通用机主机连接。（屏和主机是分体的，只有一根排线连接。装机的时候一定要注意，不要暴力哦）。在通用机主机上上好原车固定件。就可以装车了。装中控与拆中控步骤相反。
至此大功告成，这次改装只破了一根GPS天线，其他原车线都不用破线就可以连接。

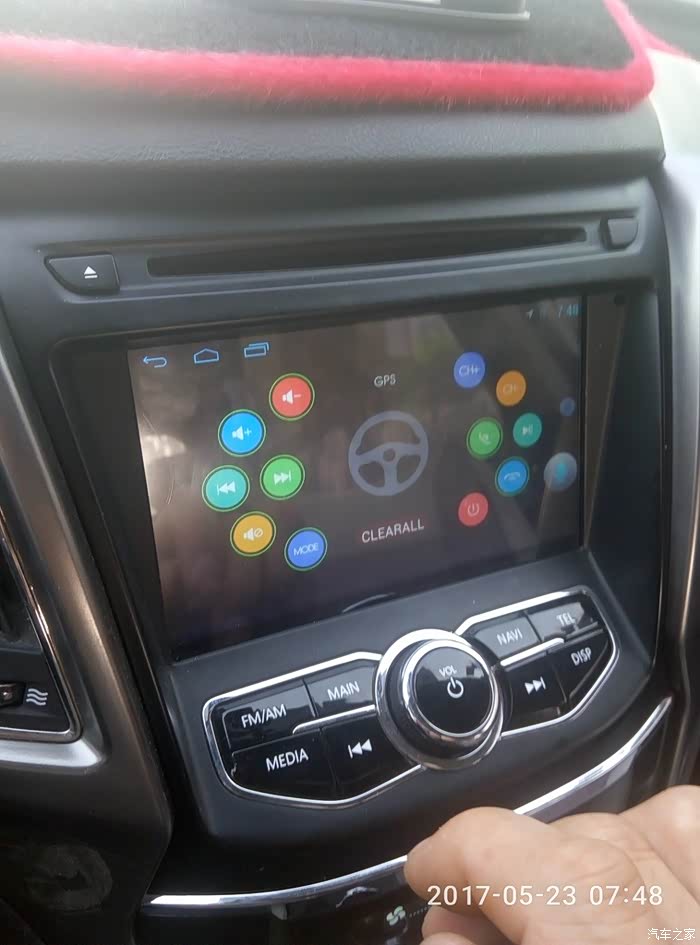

方控的设置
试机的同时进入车机设置

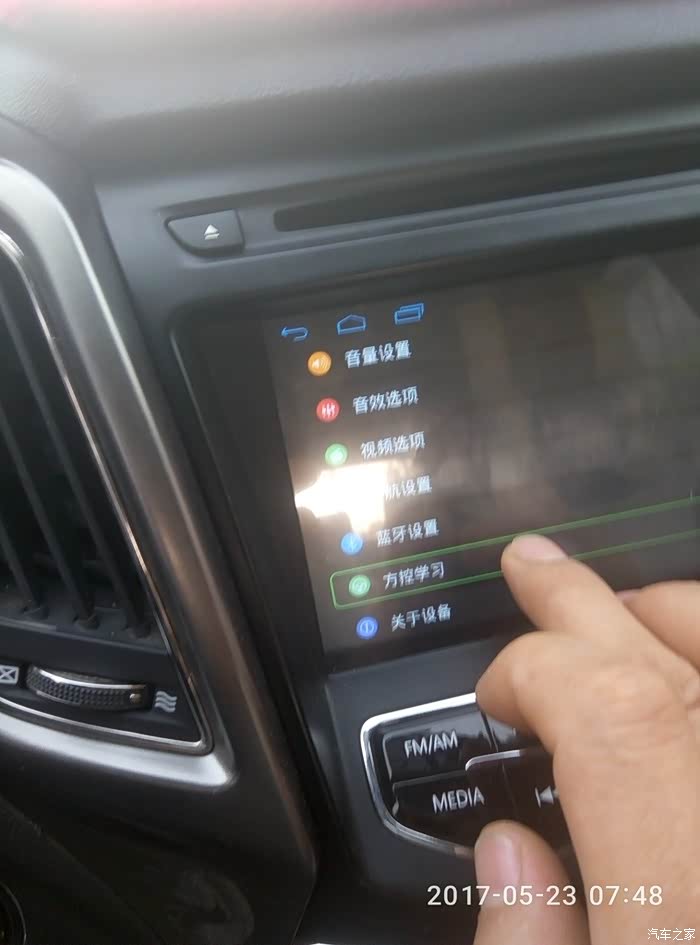

找到方控学习

进入方控学习后点击屏幕上和方向盘上相对应的按键学习后，方控就可以控制了。

GPS天线的接法
1 可以用通用机带的天线。
用通用机带的GPS天线，只能放到车里，可能信号有点弱,搜星有点慢。
2 用原车GPS天线

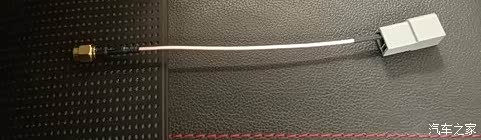

可以用这种转接头连接原车GPS天线

也可以破线接原车的GPS天线，剪通用机带的天线接头端带20到30cm线，然后原车GPS线离端口5到6cm的地方破开（不是断开）和剪下来GPS天线接头连接。注意内外线不要短路。用原车GPS天线信号强,搜星快。

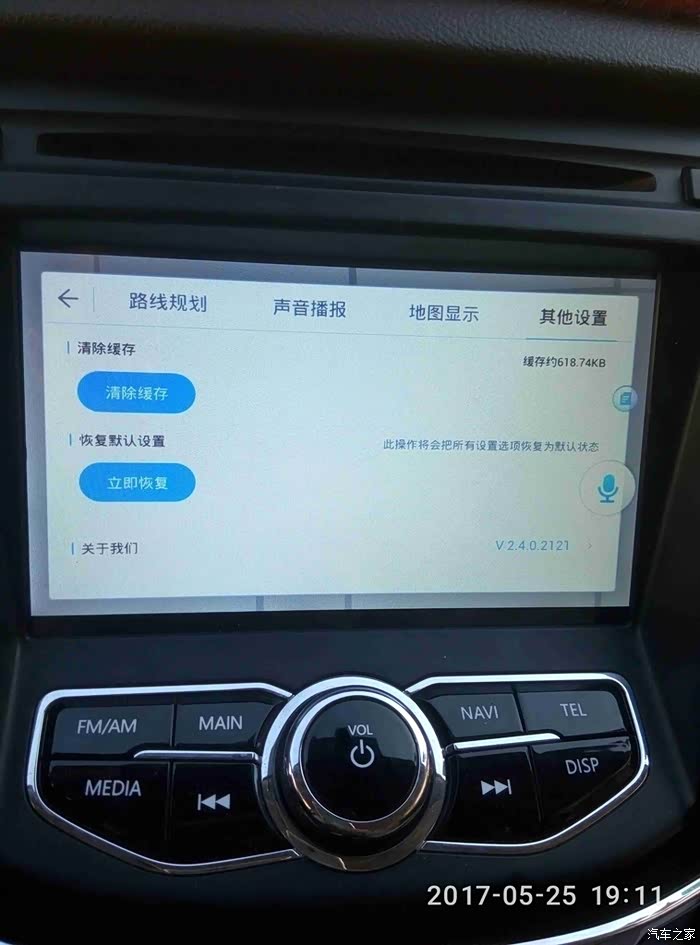

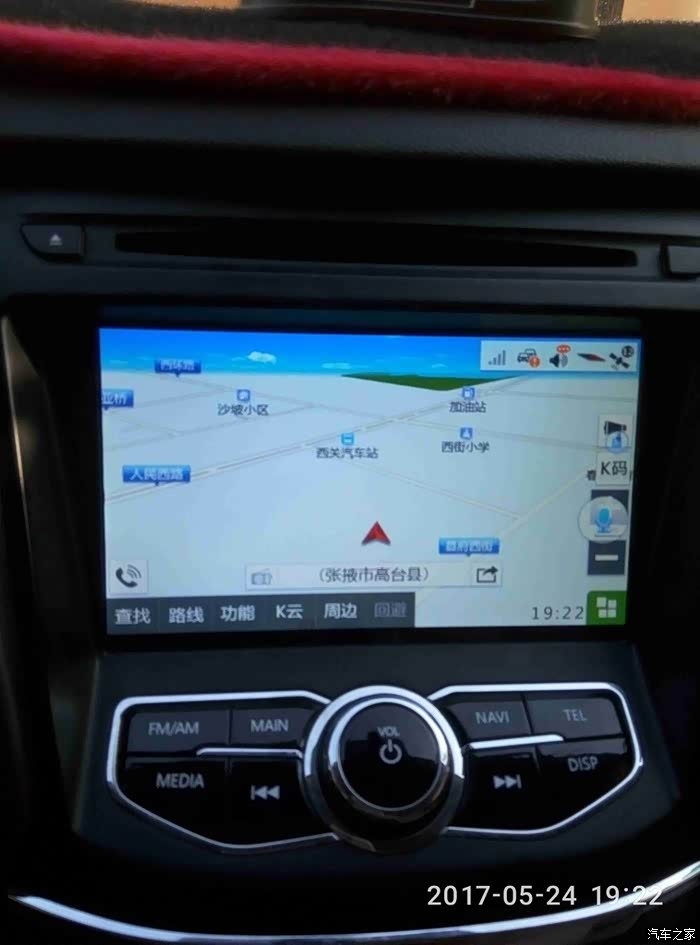

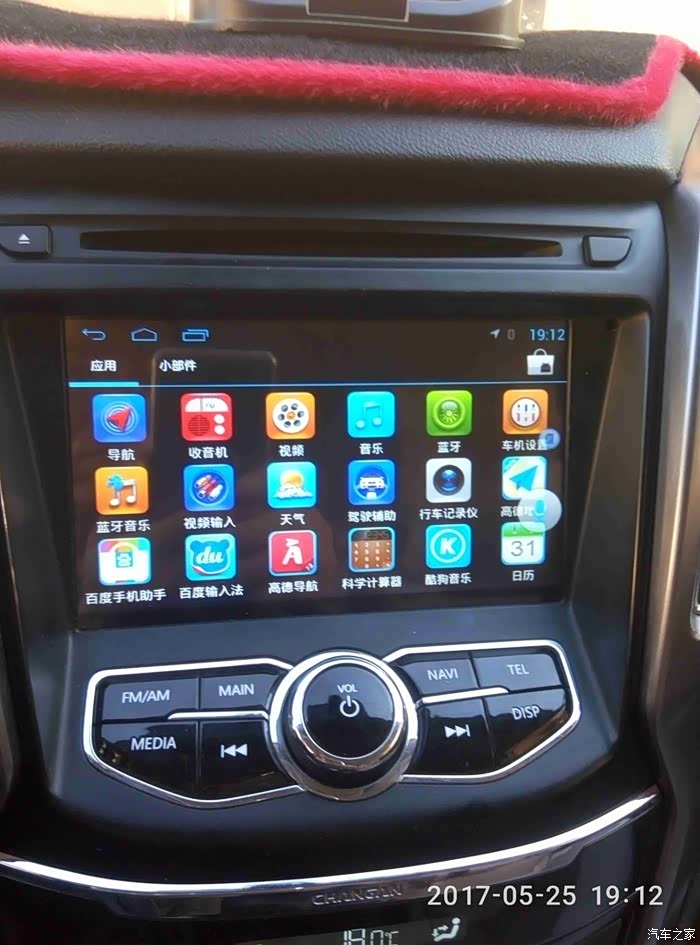

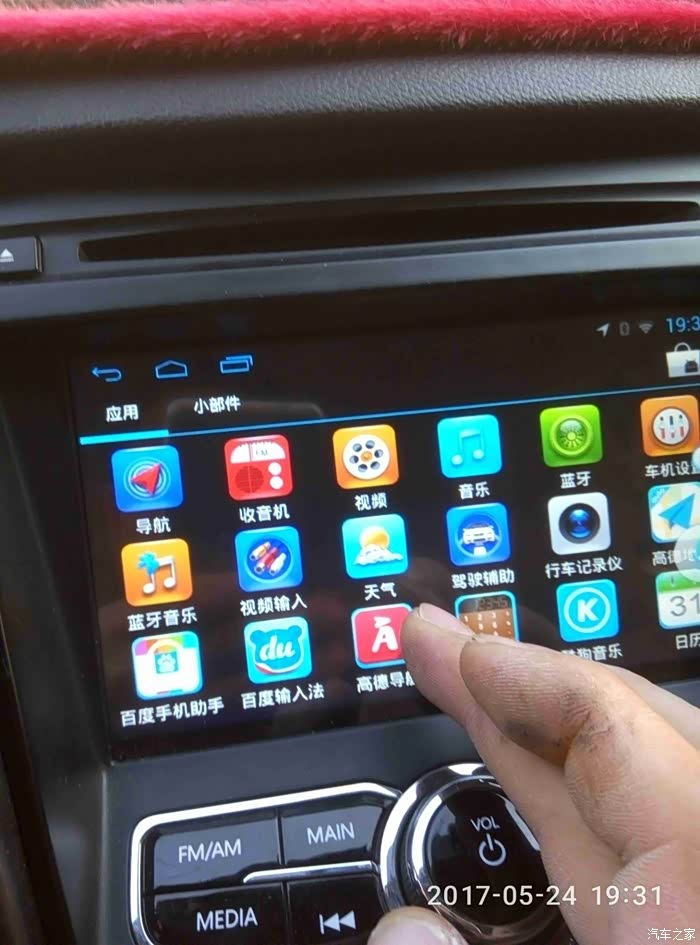

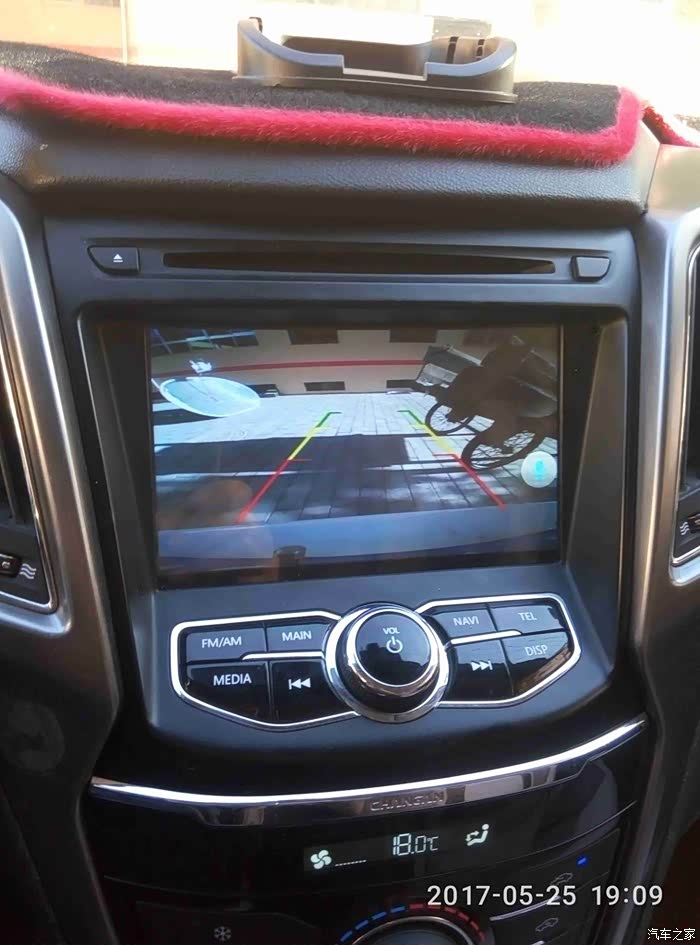

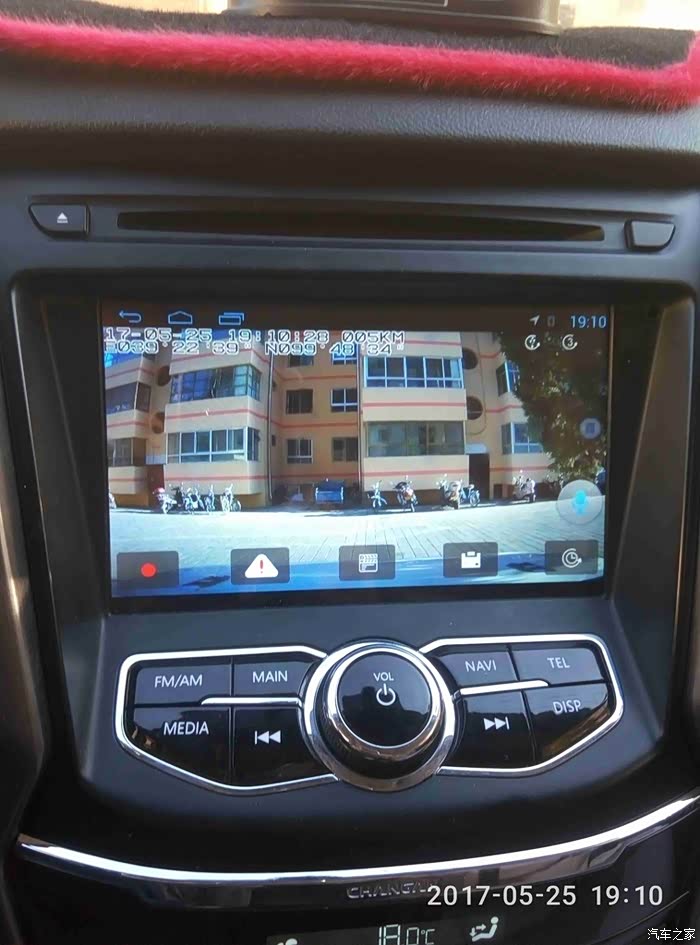

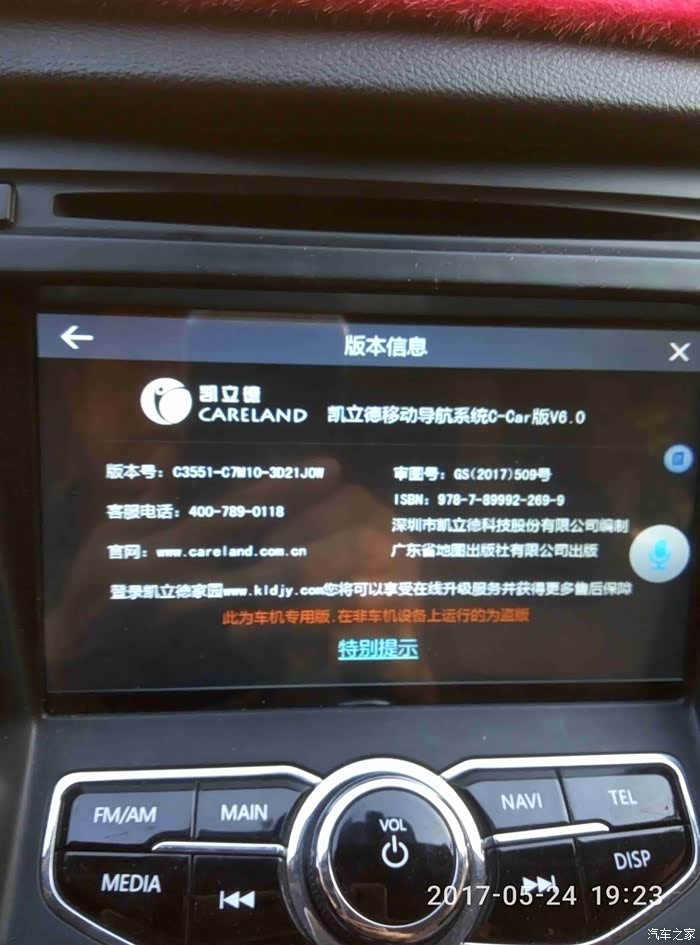

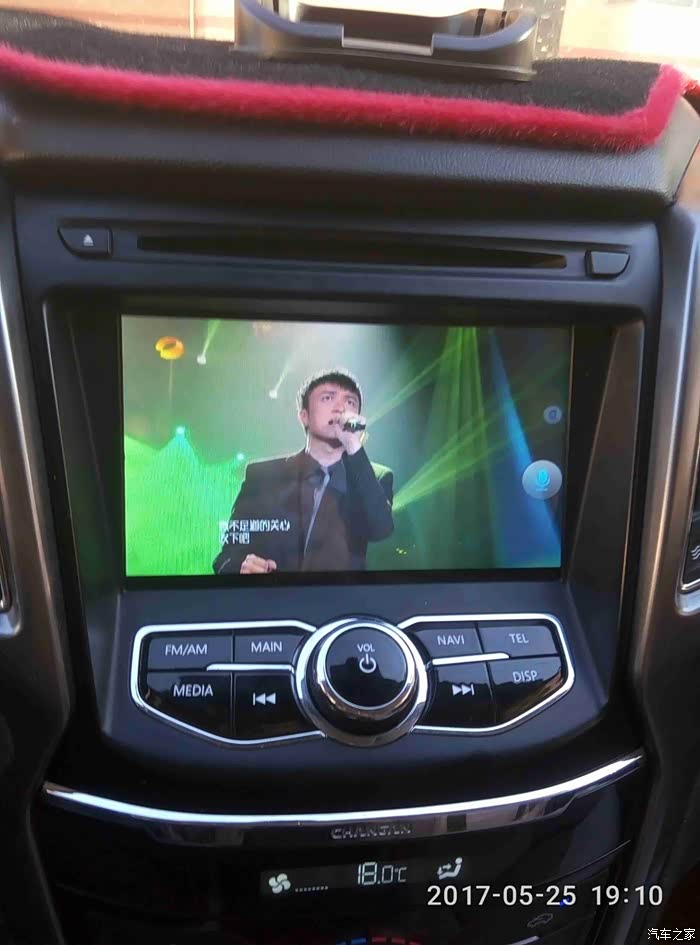

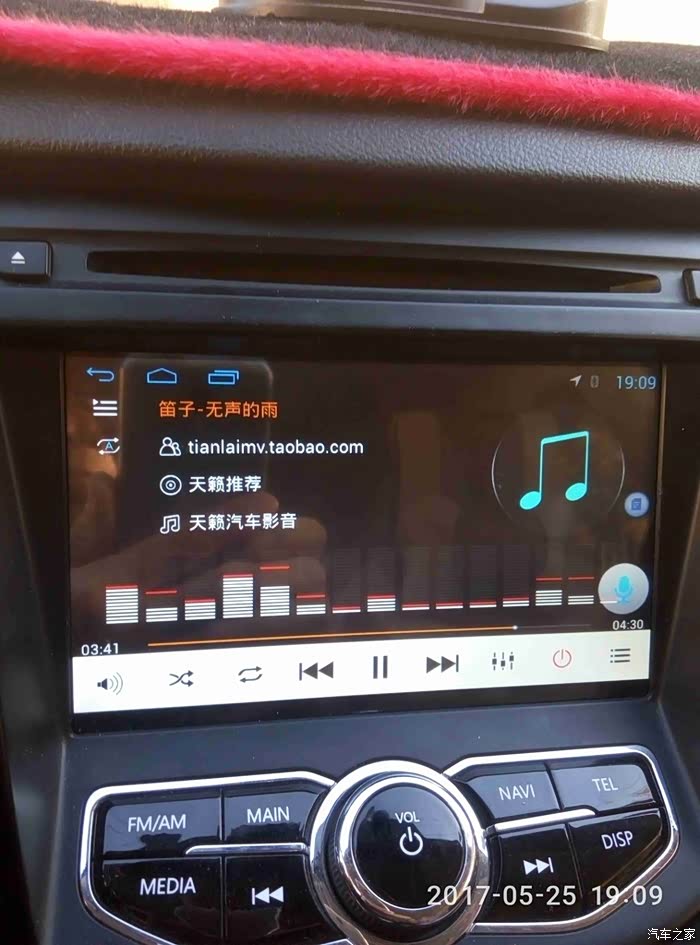

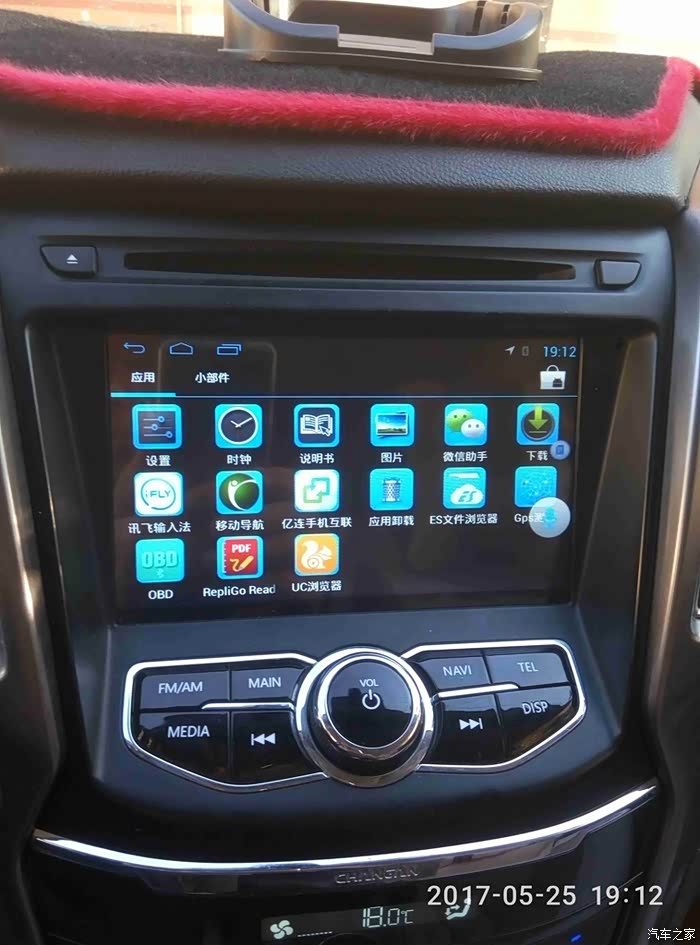

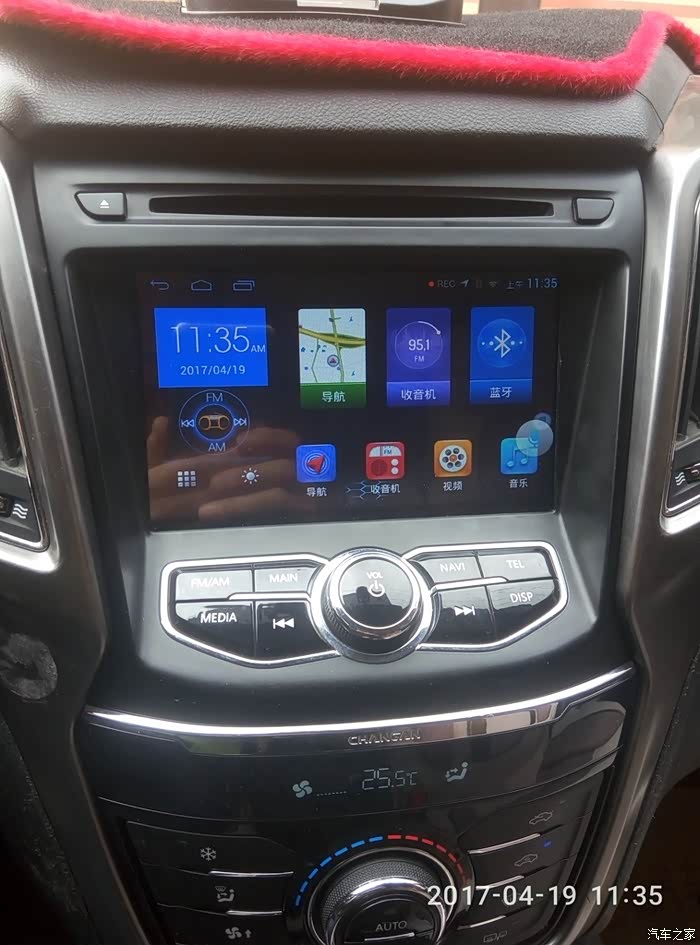

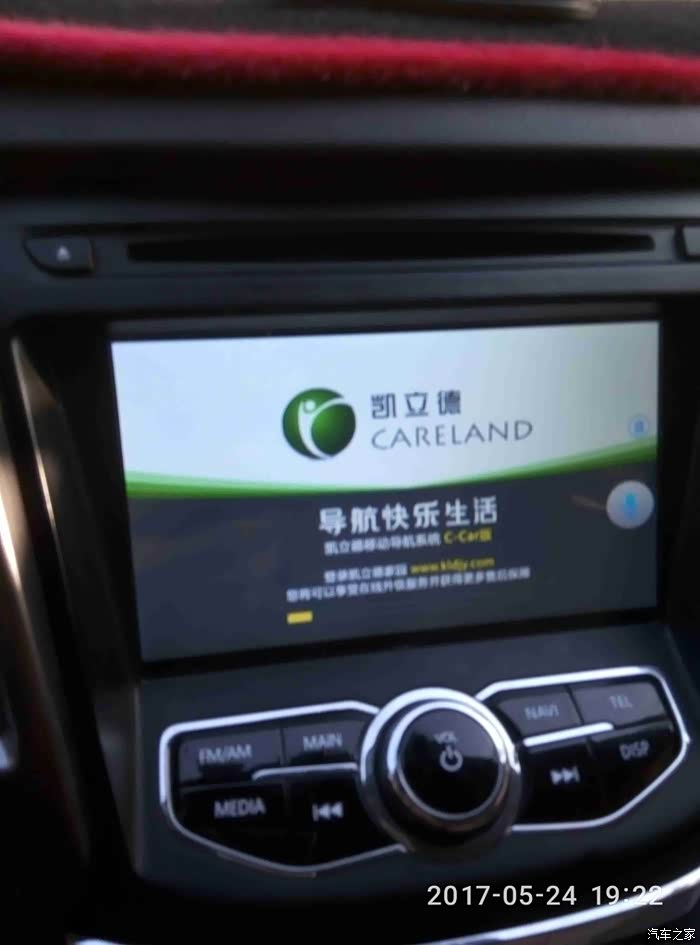

最后分享几张装车后的图片

结束语：
   改装有风险，动手需谨慎。
   看完我的改装经过，如果你觉得自己能动手的。参考改装。觉得动手能力欠缺，最好用上面的第一，第二种改装。以上仅供参考，后果自负。
改装重点：摄像头线的连接，一定要按照我前面给出的连接图纸焊接。切记，切记。
按键板用一个方控控制模块就可以让原车实体按键起作用。（我在这里不建议大家改装原车实体按键，改装实体按键太麻烦。一句两句是说不清楚的。再说方控就够用了）

     14款USB转接头
