一，序

      越野车与中型suv因为几乎都跑高速，而且一跑就是几个小时，在新车的时候就买了空气净化器改善空气质量，而老婆的雨燕几乎都在市内短途行驶就没装净化器，上个月家里的狗狗生中耳炎，连续几天老婆带着上医院打针掏耳朵，狗狗医院出来后在车内甩耳朵把内饰搞得乌烟瘴气，味道那个难闻啊，所以在清理干净内饰后把我车内的净化器放她车上，后来觉得不方便，一个原因是魔都的空气一直不好，另外一个原因是内饰的VOC一直在释放，我做汽车内饰的朋友原材料也对VOC有要求，所以为了安全还是给她车新添了一台空气净化器，但那台净化器不带PM2.5过滤，只是释放负离子，靠负离子与尘埃碰撞后让尘埃下沉，总是觉得有缺陷。

     最近工作很不顺利，心情不爽，平时碰到这种情况都是打游戏，一个很古老的游戏：红色警戒，虽然老，但是我很喜欢，一对七，不是我赢电脑就是被电脑暴菊，但是最近那游戏好像出了点问题不能运行，总是要发泄吧，那么就做个东西玩玩，机械工程师背景的我还是有把握的，不管成不成，主要是消磨时间转移注意力，有些事情再等等的结局完全不同，做什么呢，就做空气净化器吧。

     家里家用空气净化器有好几台，在买的时候也了解过原理，车用的无非也就是这些，通过拆解车用以及网上搜索决定采用负离子＋HEPA方式过滤，比我车上的只是少了紫外线杀菌。

二，实施

     本着成本第一的原则，废物利用＋网上采购是我这次自制的出发点。外壳是最难下手的部分，因为外观不行的产品看上去就不想使用，网上看了许多产品的外观始终找不到价廉物美的，一次发呆眼光转到路由器突发奇想能不能利用路由器的外壳来改造，家里有好几个闲置的，其中一个是十多年前台湾制造的，因为速度慢被替换下来，拿出来一看还真的合适。

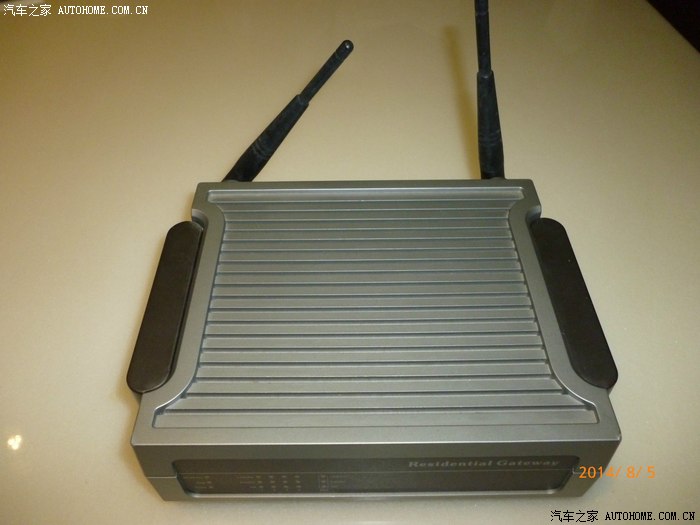

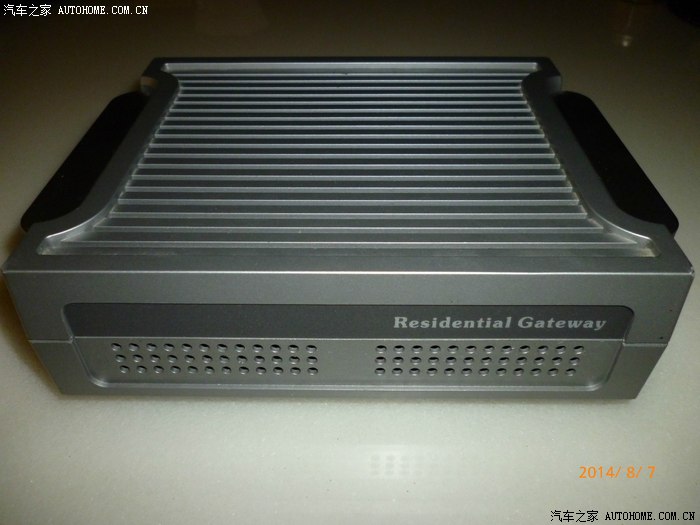

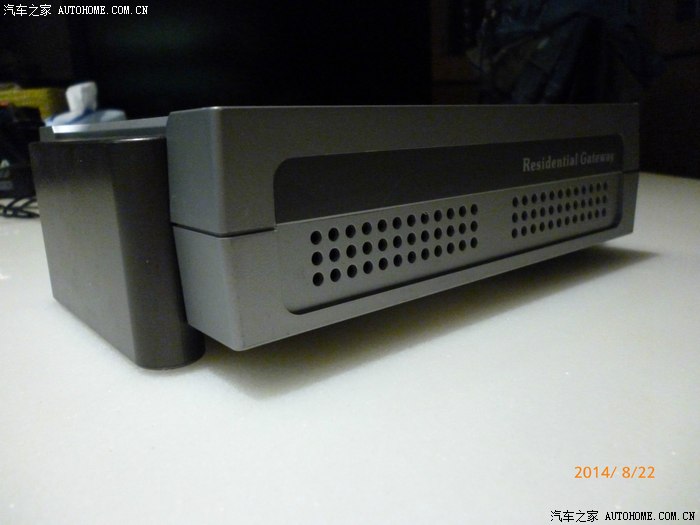

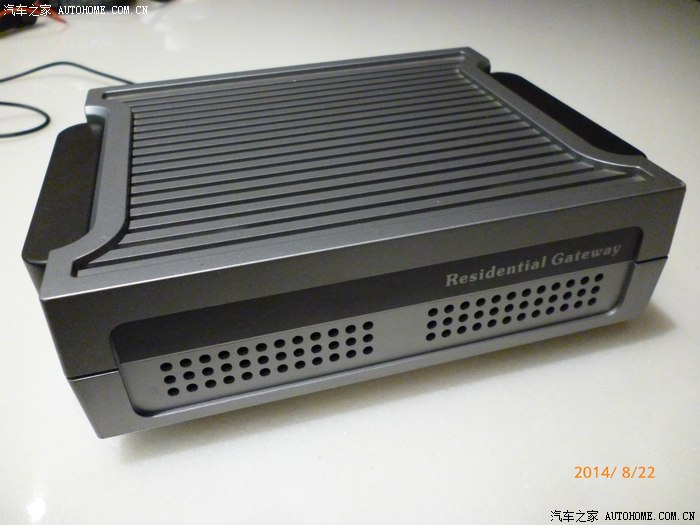

就是这货

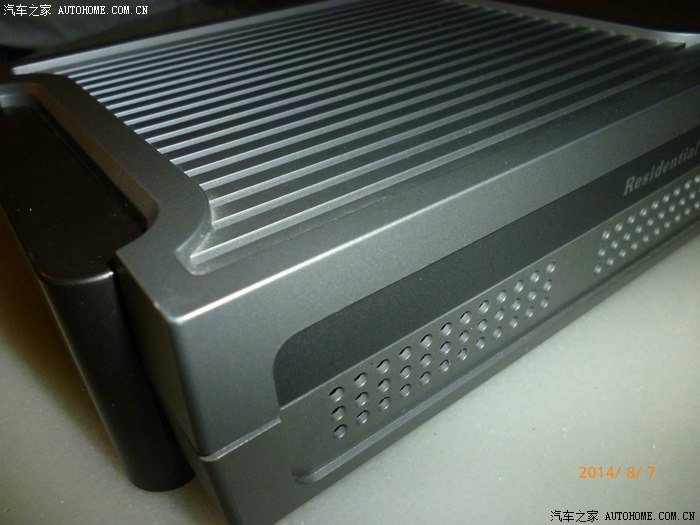

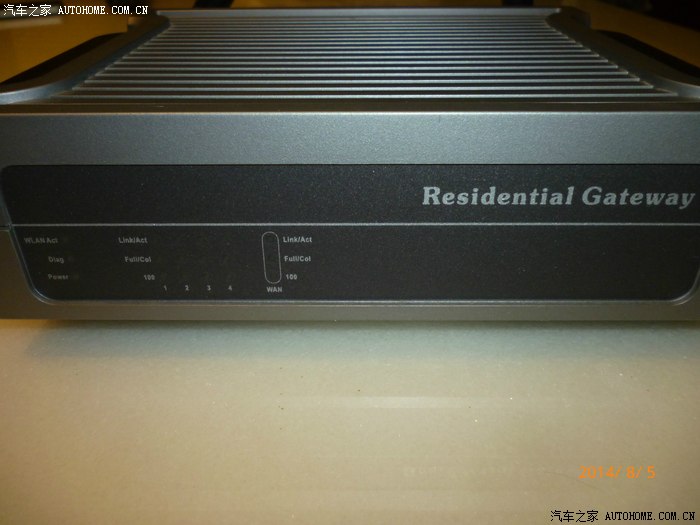

以下各方位角度

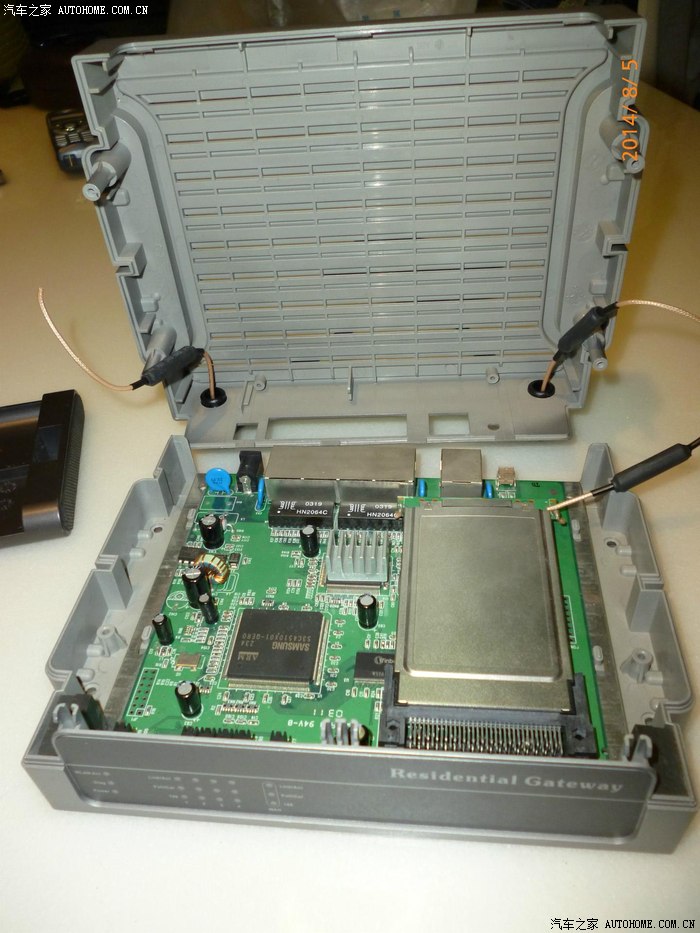

打开后内部就是这样，还是挺宽敞的

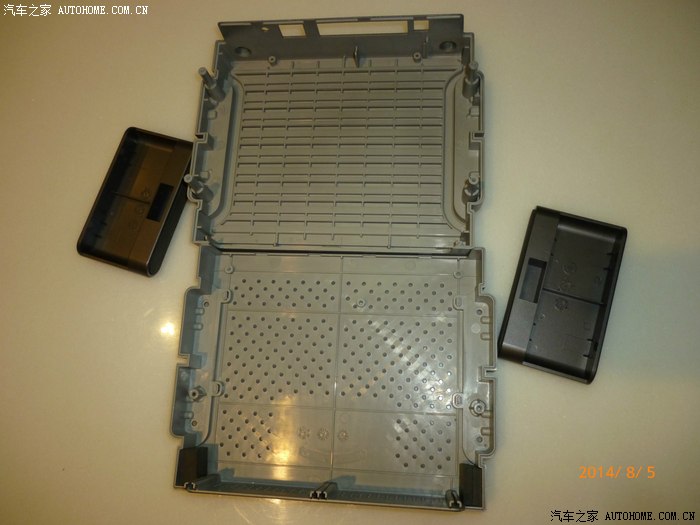

把内脏去掉

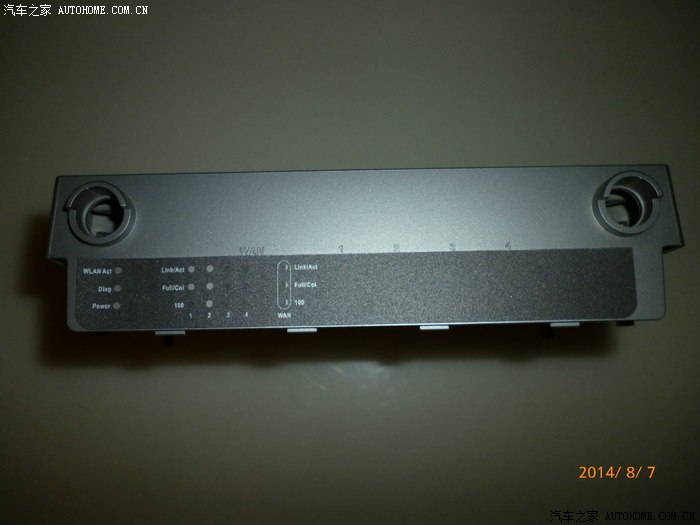

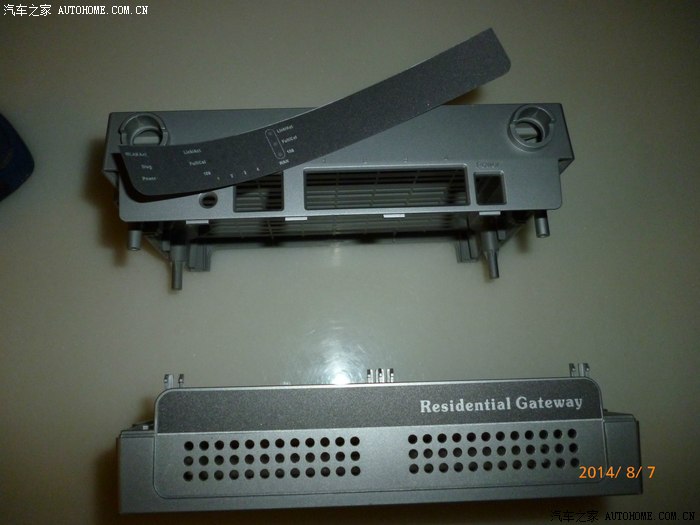

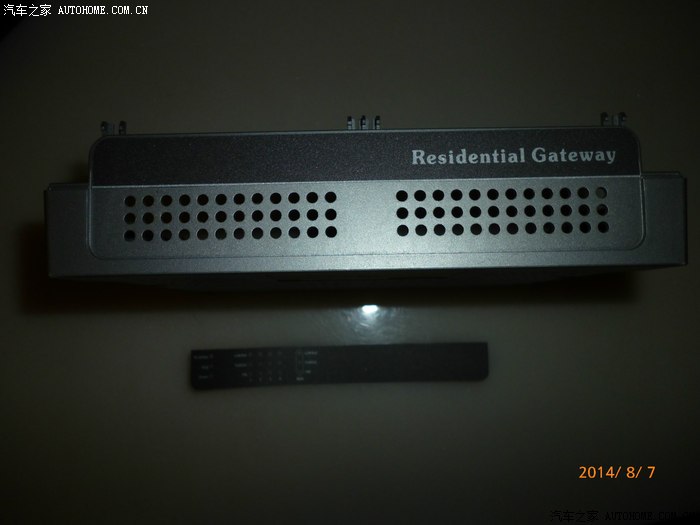

前部是出风口但是只有下半部有孔，上半部的商标我还想保留，拿刀割下

割下的部分可以帖后面漏风的部位

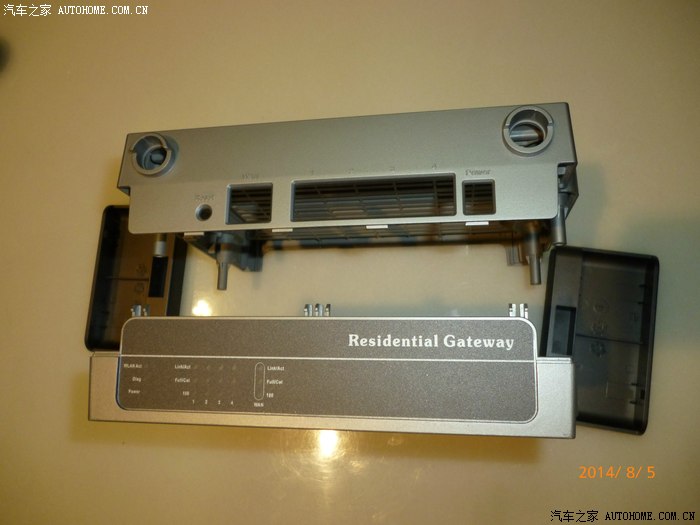

合起来变这个样子

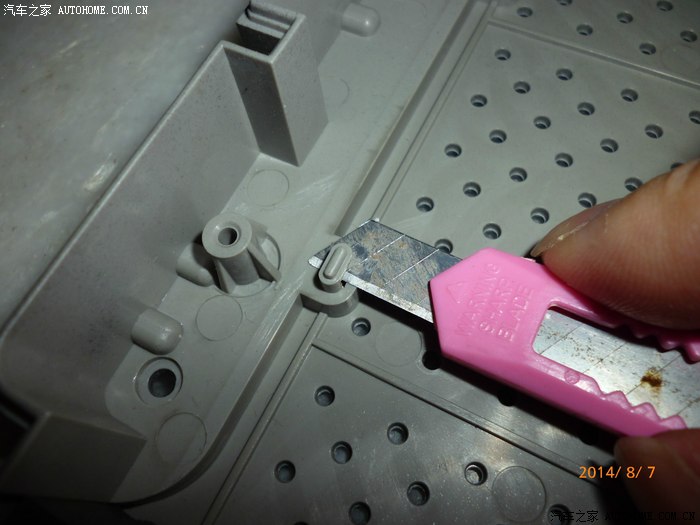

不影响后续其他零部件的安装，盒子内部的小突起去掉。

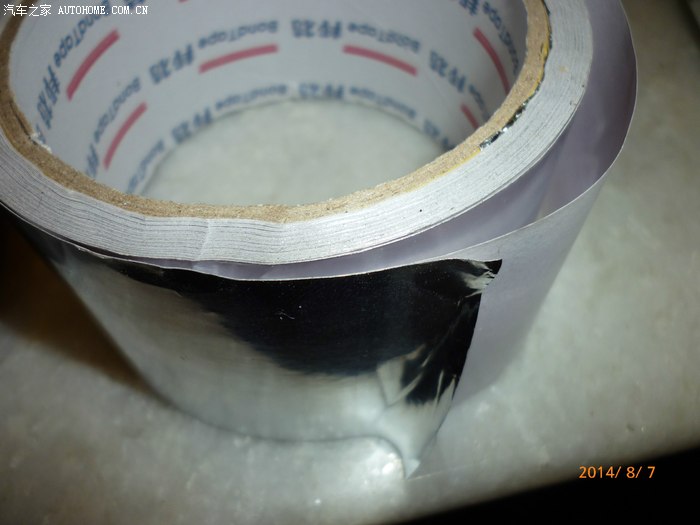

用单面粘结的铝箔封堵下面的散热孔

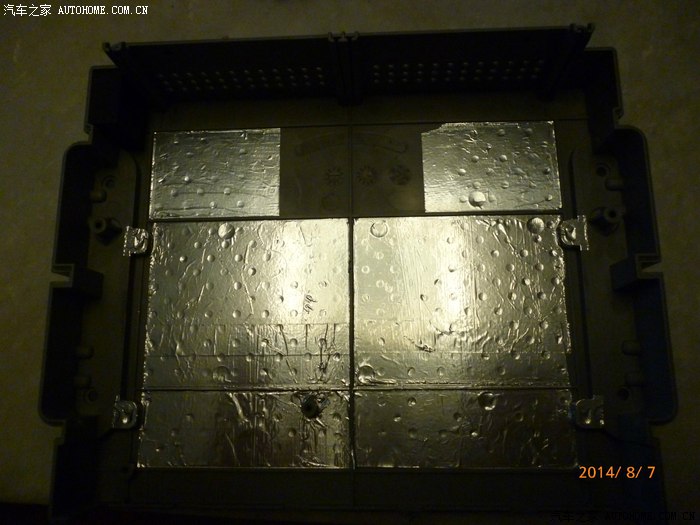

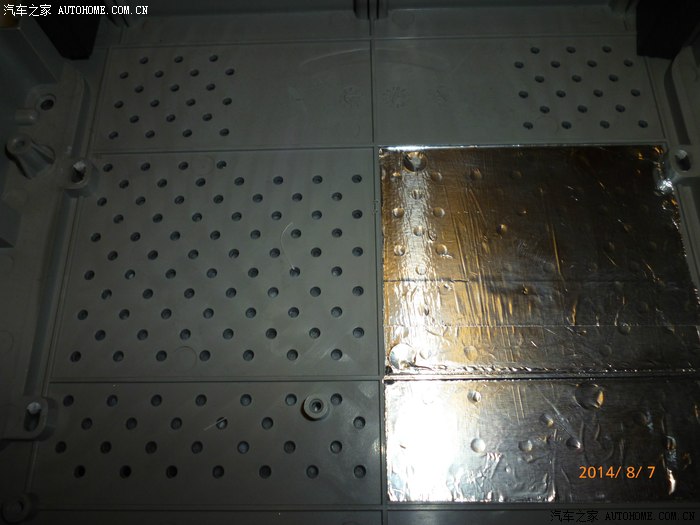

封堵后的样子

上下二块放一起再看一下

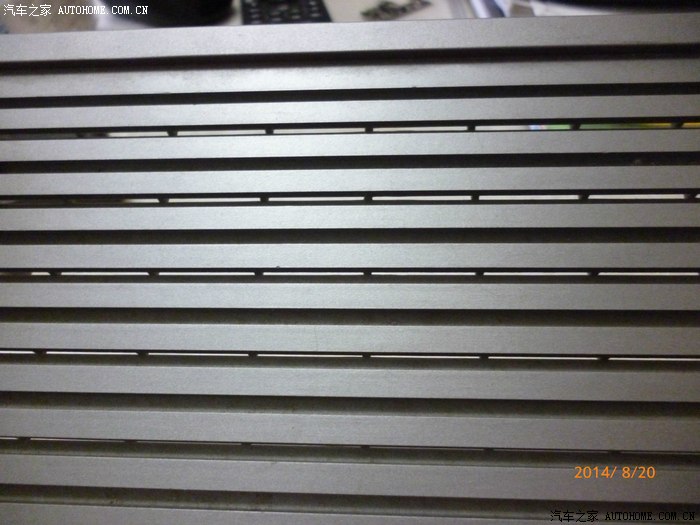

有人会问把洞都堵起来空气从什么地方进来？这个盒子自有乾坤，上半部横条内部遮掩着一条一条的缝隙，本来这些设计是为了路由器散热用。

那么HEPA过滤器用什么型号呢，我的运气还真好，从我车上净化器上拆下过滤器，一比对正好。

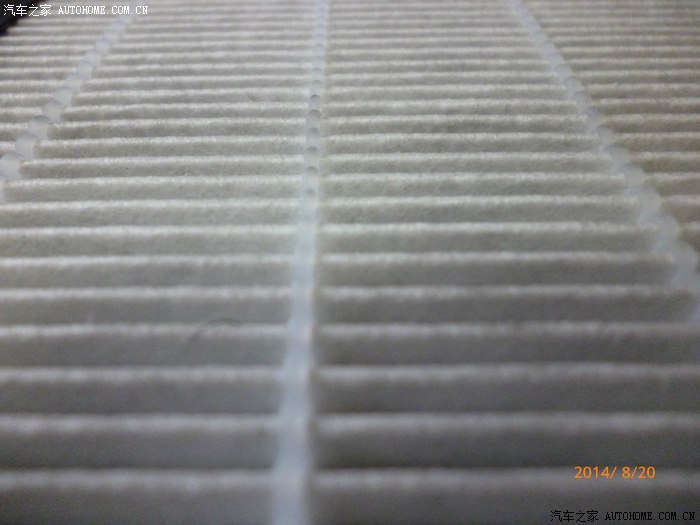

过滤器正面

反面

放到盒子里比对一下

过滤器大小拿包烟比较一下给各位看官有个感性认识

这是我用了2年半的过滤网，白色的HEPA滤纸已经发灰

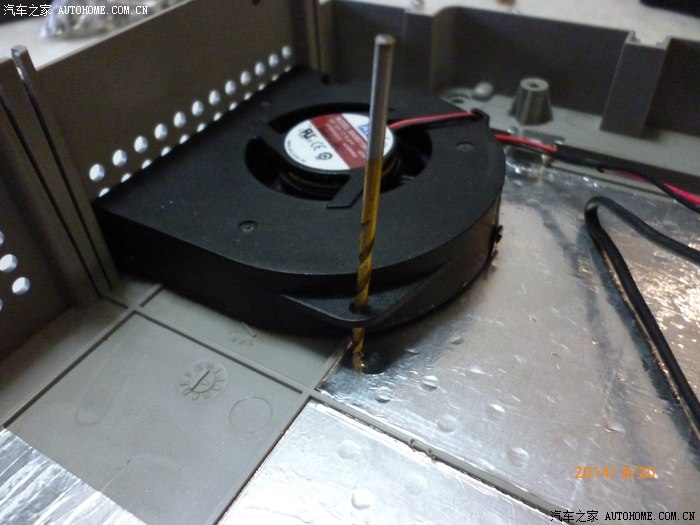

转战最关键部分，先安装风机，我采用手提电脑上的，大小正好，先用钻头打个印子

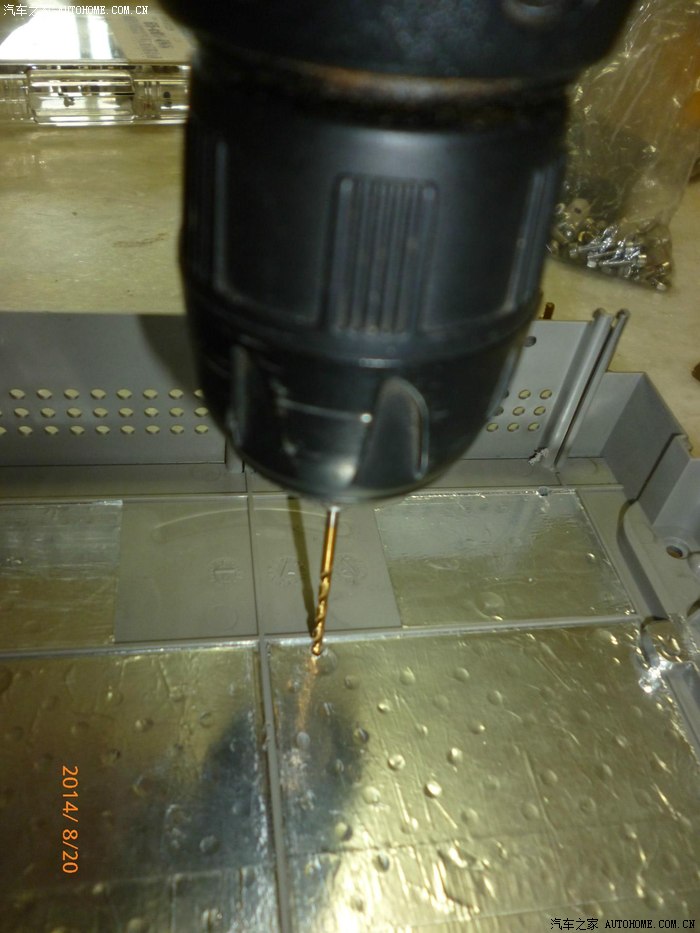

再用手枪钻打孔

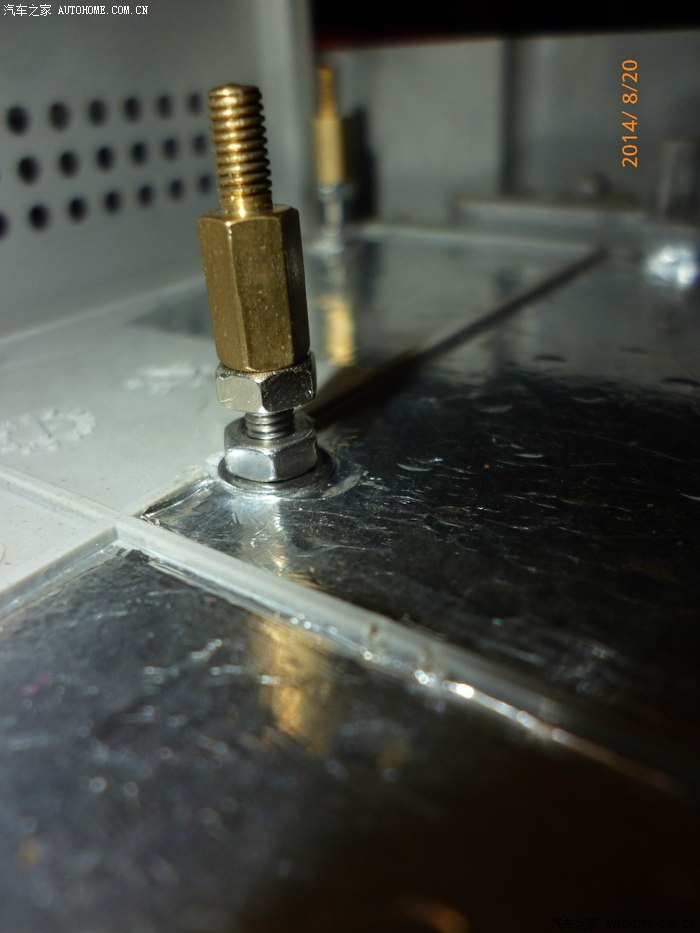

上固定螺丝，因为要抬高风机位置留出空气流通空间。

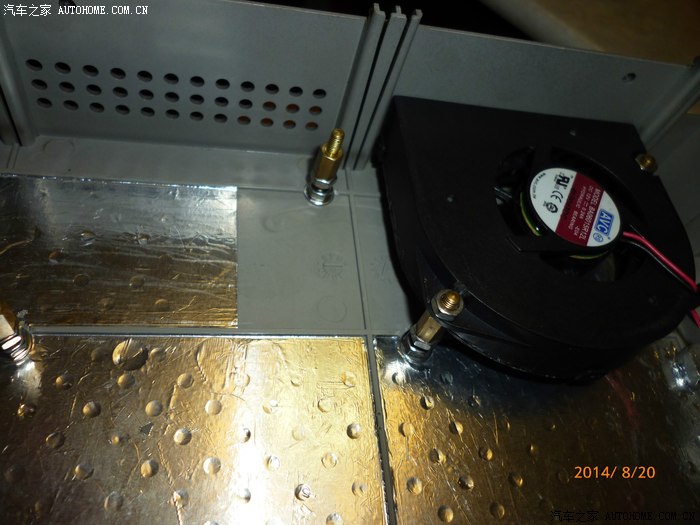

4个螺钉都固定后第一个风机到位

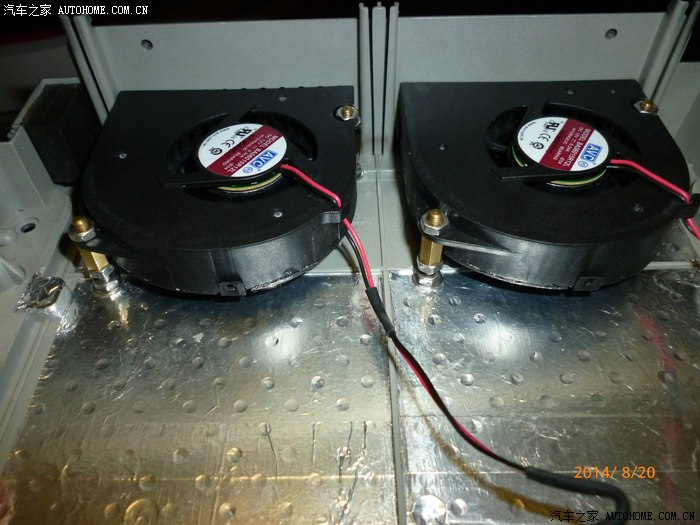

第二个到位

上面看下去

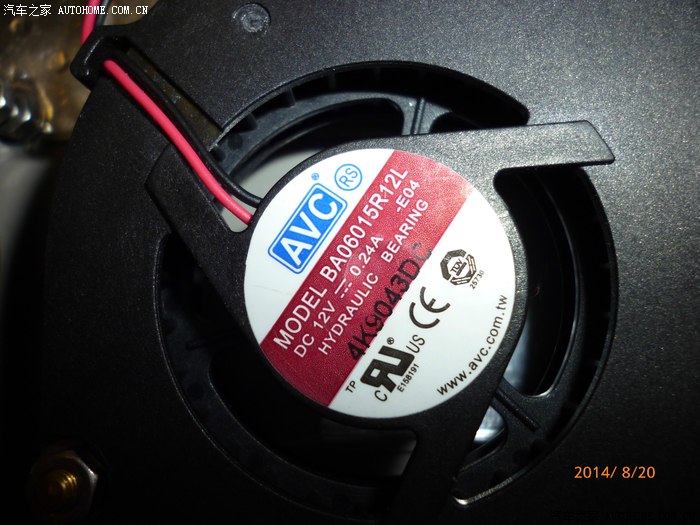

风机的型号

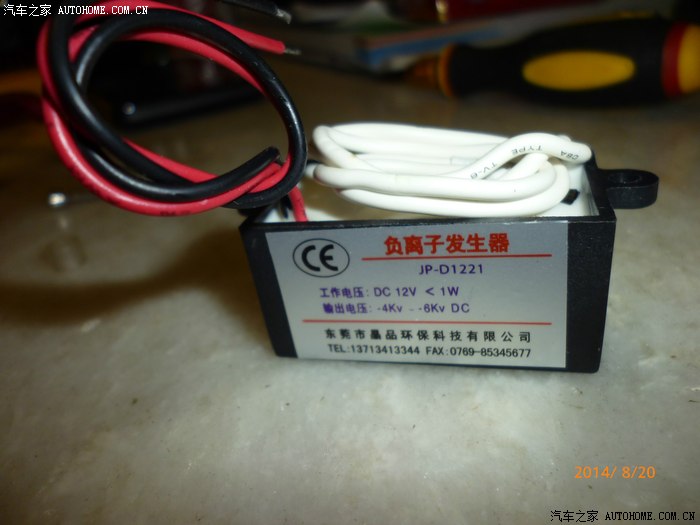

负离子发射器的型号，我采用2个，比我现在车内多一个

第一个用螺栓固定在底板上

二个都固定好

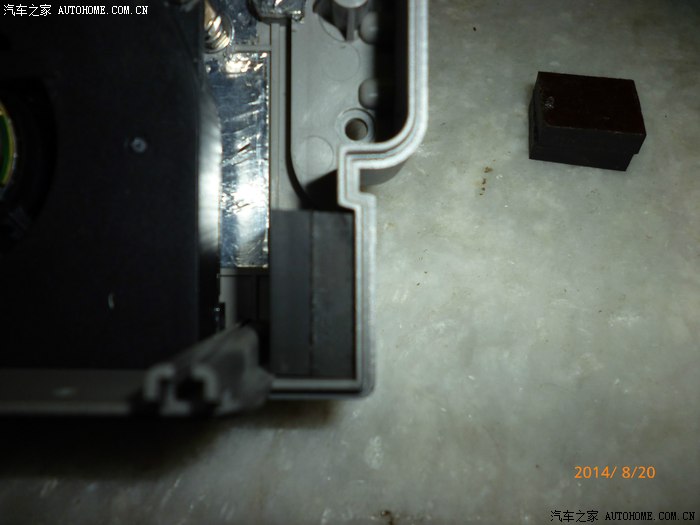

利用盒子内部角落里原有的橡胶块打孔安装负离子发射器的发生头，极细的绒毛通电后会产生几十万福的电压击穿空气制造负离子，所以绝缘是必须的。

装好负离子发射器

负离子发射头细节（有点胡，想象一下水洗后没用聚拢的毛笔一样）

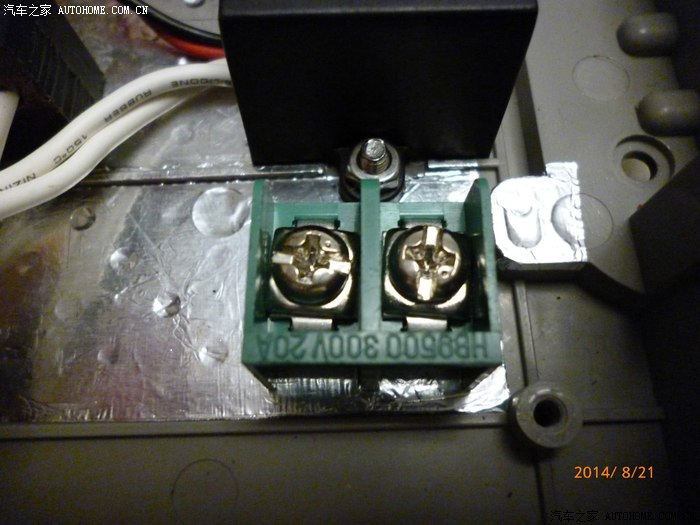

安装接线柱（以后拆卸维护方便）

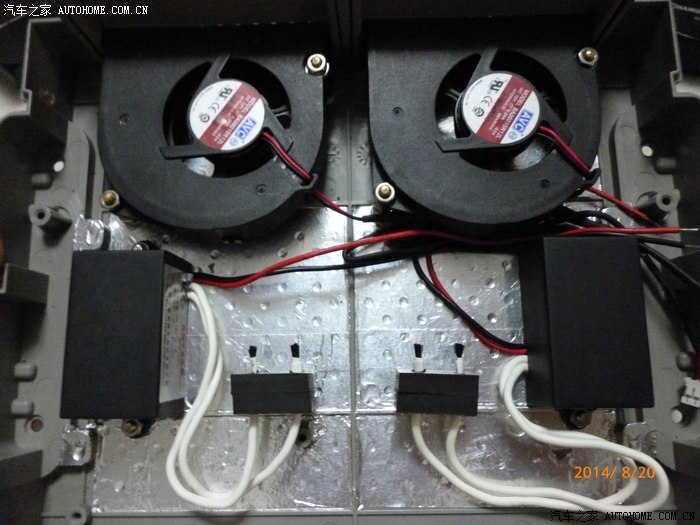

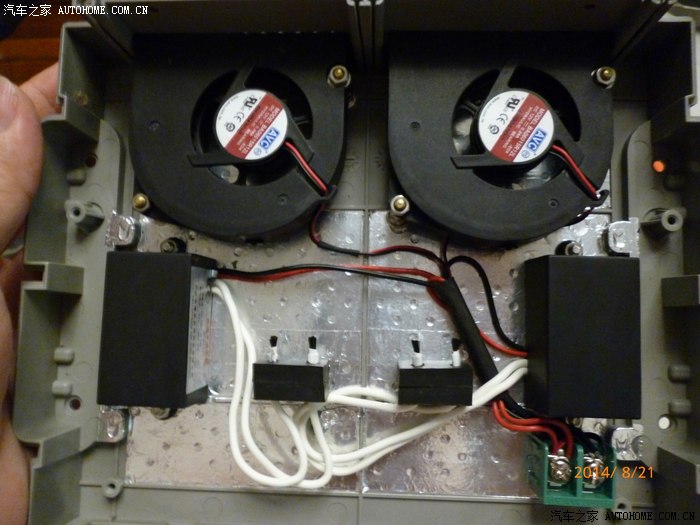

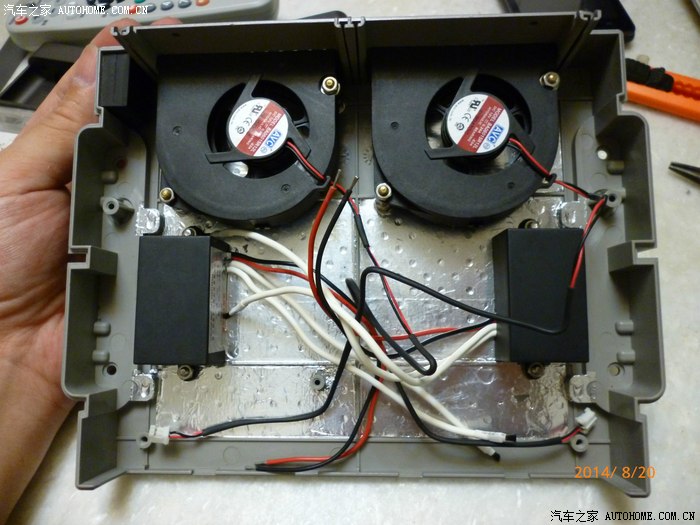

电器部分完成

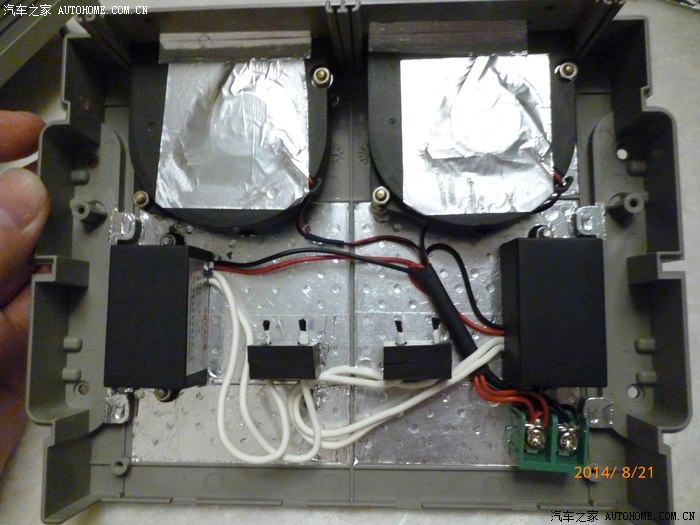

堵住风机上半部，让风强制从下部流动，不让空气短路，这样可以完全带走负离子。

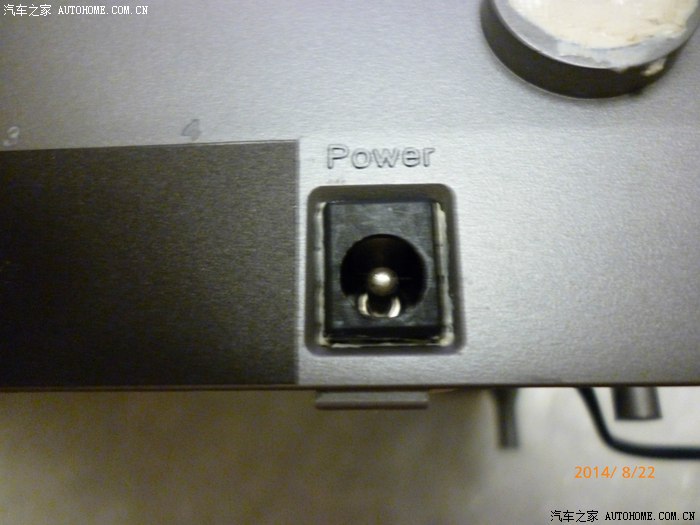

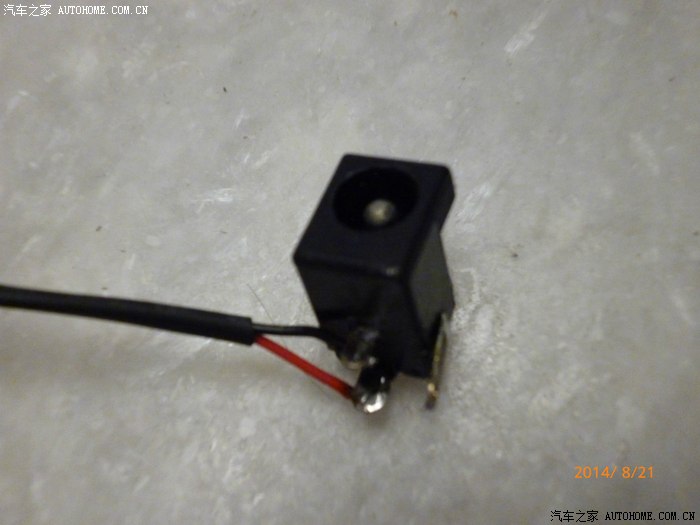

从路由器上拆下电源插座并焊接上引出线

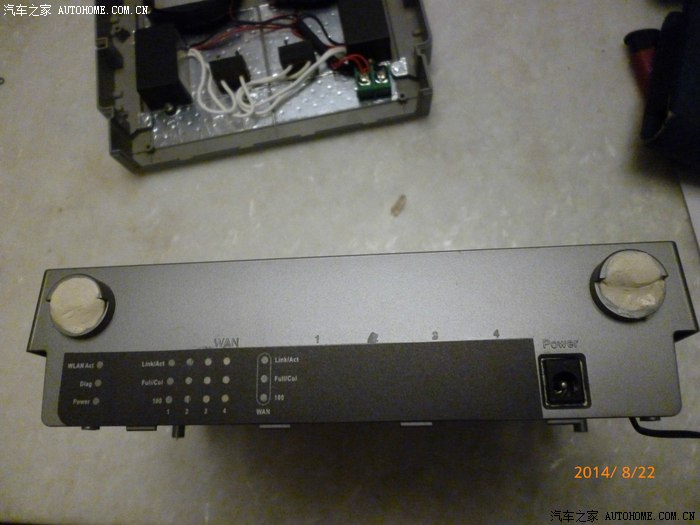

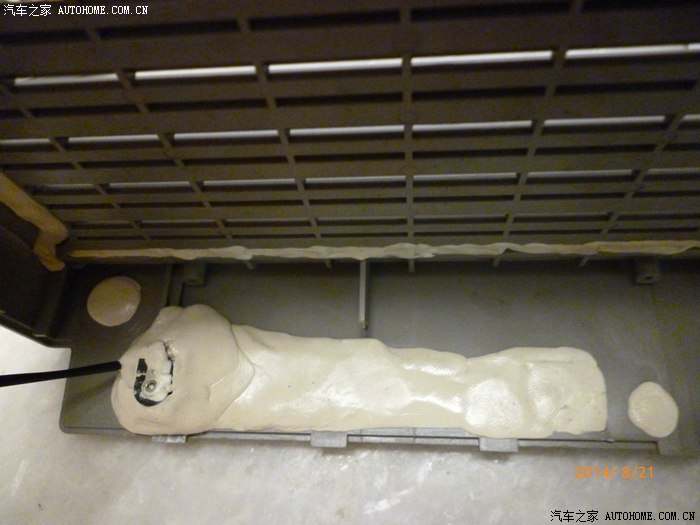

用补土把插座封固在壳体上，并且修补其他漏孔。

反面

补土硬化需2小时，明天再修改。

插座黏合

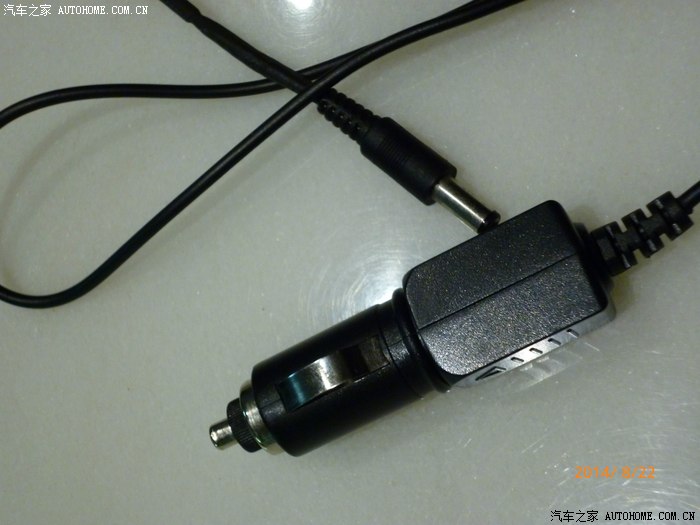

利用手头以前行车记录仪的插头与路由器电源插头合二为一的插头

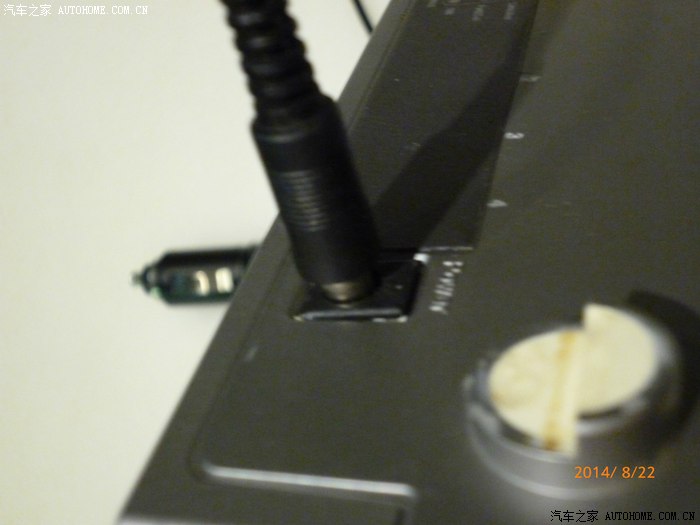

插入净化器插座

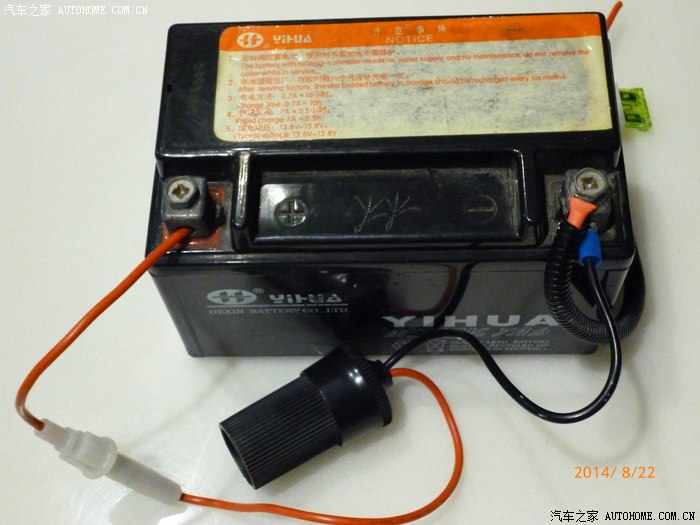

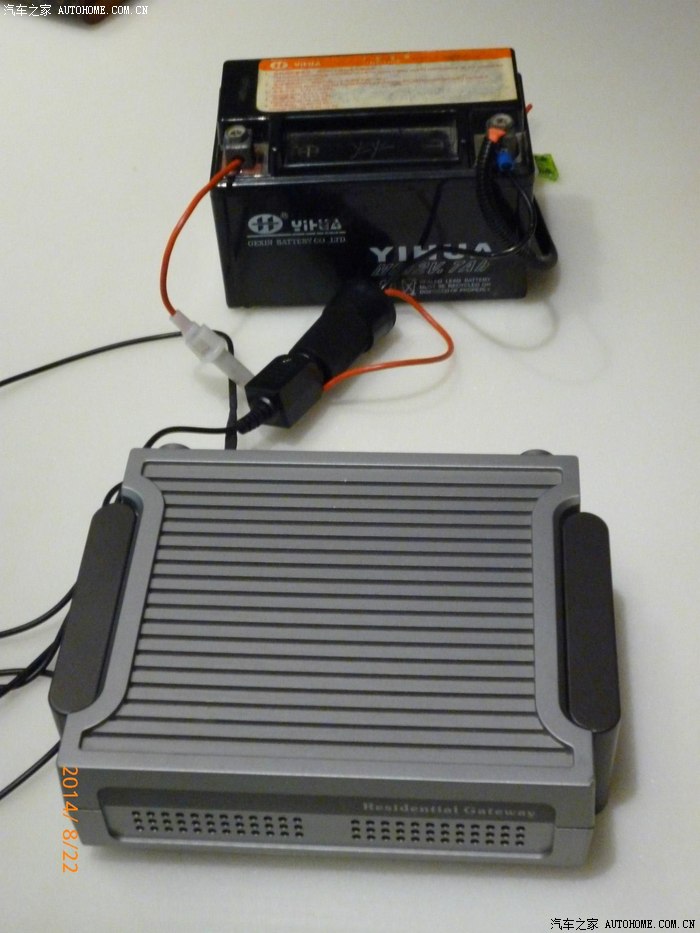

一个小电瓶＋车用插座是我经常捣鼓车上电器的利器

激动人心的时刻到了，净化器到底会不会驾鹤西去就在此时

风机转动鼻子贴在出风口闻到清新空气的味道，说明负离子也启动了。

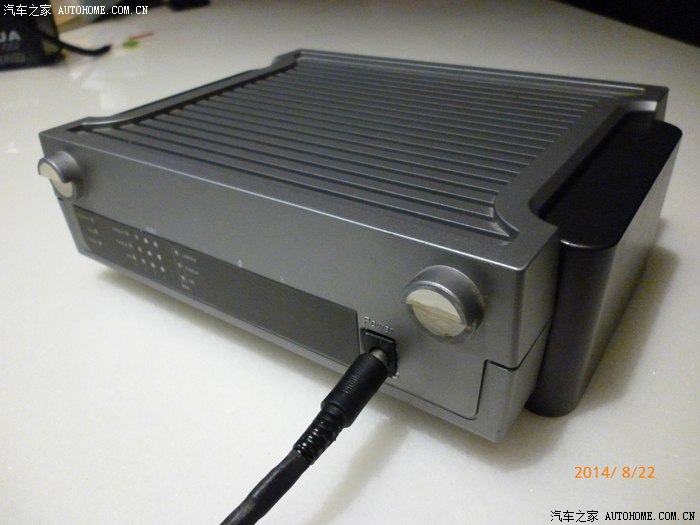

再见老路由器，你在另外一个地方又起死回生了，现在摇身一变成为车用净化器

再各个角度观看一下自制的车用净化器

三，心得

所有比对只是针对我以前购买的净化器，那货可不得了，在某网站上与飞利浦等知名净化器PK综合得分第一，我也不说是那种品牌，免得做人家的广告。某网站上得出结论前7分钟的过滤效果无人能敌，我分析是因为双风扇风量极大可以快速循环车内空气，另外一个原因是HEPA面积比较大。

噪音：我手上没有噪音计无法得出，反正是电脑上用的风扇，各位可以想象一下二个风扇运转的声音。与我现在购买的比噪音大一点。

效果：这是最主要的项目，我手上无空气污染物测试的仪器，不过我能肯定自制的不会比我现在购买的某品牌的差，因为我用他们的HEPA，而且负离子发射器多一个。

明天装车后实际体验一下，不过原先的那个我是感觉不出什么效果，但跑长途连续几个小时的确没有感觉到闷，也不会有想开窗透风的想法，朋友上我的车也都说车内无异味，那就是最好的效果，我觉得这个也能达到原厂的水平。

全文完，谢谢各位围观。
