懒人也要懒办法--ATSL技术完美实现自动折叠后视镜教程
1 240 发布于 2016-10-06 22:36:05 只看楼主 热门标准
点击查看热门标准,热门算法维度通过账号健康度、浏览、评论、点赞、收藏、转发、反作弊等进行综合评判
修改帖子


在入手小A之前看大家都说时尚版性价比最高,于是就没关注过其他型号。准备入手时突然听群里有个童鞋说了技术版的种种配置,于是去对比看了下技术跟时尚的配置差别:大屏、自动折叠后视镜、后雷达、防炫目、全皮/半皮+针织座椅。座椅肯定要装坐垫的;夜间开的少防炫目功能也不是必须;大屏副厂的功能差不多,时尚原厂的没有导航模块和倒车影像,加装同样需要拆中控;大灯总成肯定是要换的,到时需要拆保险杠,正好可以安装前后八雷达;自动折叠后视镜同样也可以加装。时尚比技术贵2W,自己改装的话可以省下1W多,一年的全险就出来了,这么算算还是技术最适合自己,于是临时起意的改定了技术。当然,并不是说技术的性价比就最高,每个人的价值观和功能的关注点不同,如果你是原厂控,新车不忍心折腾,那么时尚适合你,加装好导航模块和倒影就行了。经过一个月的小折腾,各种改装基本完成,接下来会陆续跟大家分享,也算是对小A升级历程的一个记录。

多加一句:关于新车的异响,并不是说拆装的多就一定异响。经常看到版块内有反映异响的***,很多人都是原厂状态并没有改装过。而本人的小A,提车短短一个月,就经历了拆中控、拆门板、拆反光镜、拆前后保险杠、拆手套箱、拆后备箱内衬、拆A柱等等,可以说除了底盘和轮毂基本都拆遍了,目前仍没有任何异响。所以,请正确看待改装,不要道听途说因噎废食。

提车之前就在论坛四处找自动折叠后视镜的***,能找到的很少,而且没有完整过程,整个过程基本是跟改装店的师傅摸索着完成,费时费力自不必说。为了让大家少走些弯路,下面就将过程跟大家分享,给同样需要改装的童鞋一个完整的流程。祝所有技术版的童鞋都能完美实现后视镜自动折叠,愉快的生活跟装博一

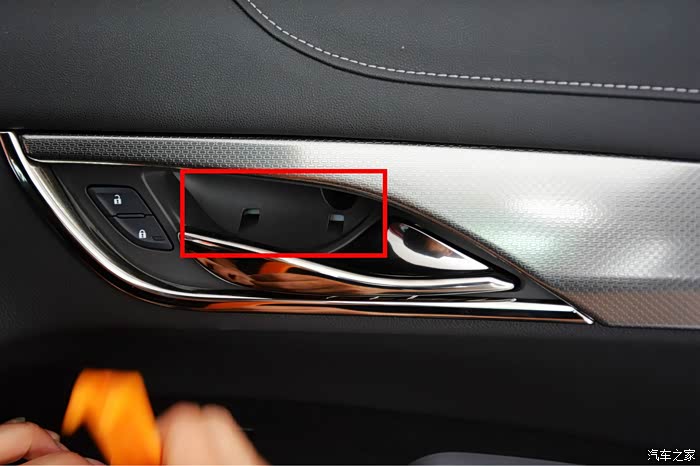

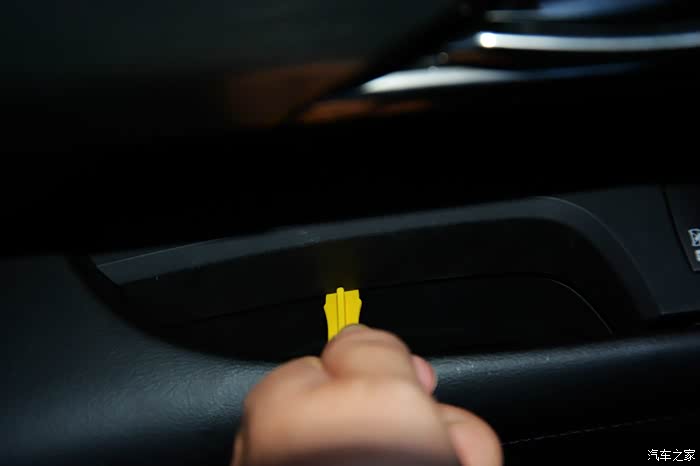

首先抠掉车门开关内侧的盖板

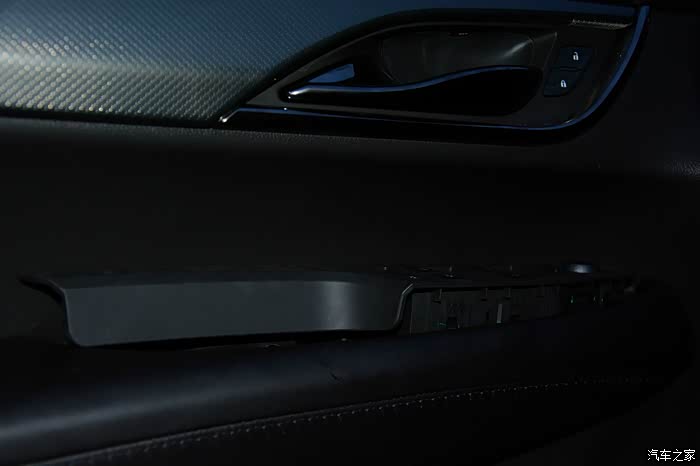

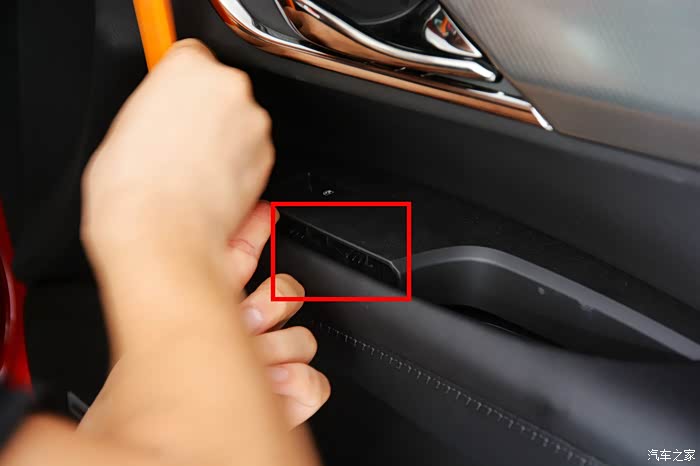

然后拆开车窗控制面板,从图中红框处撬开比较省力

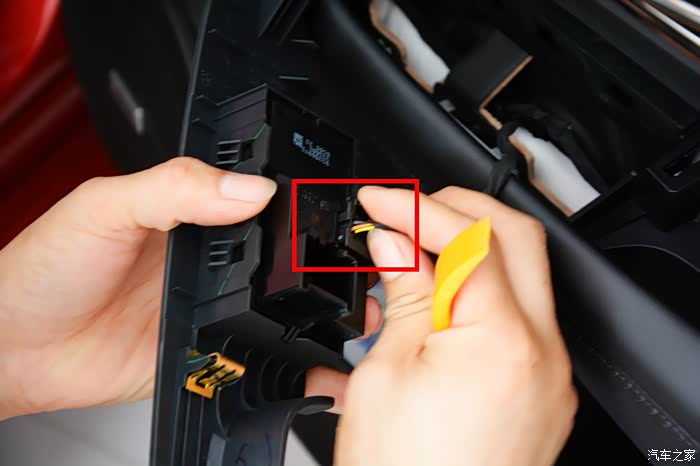

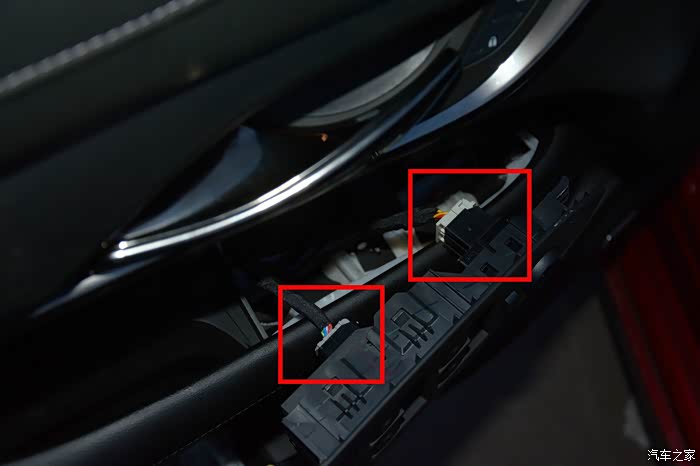

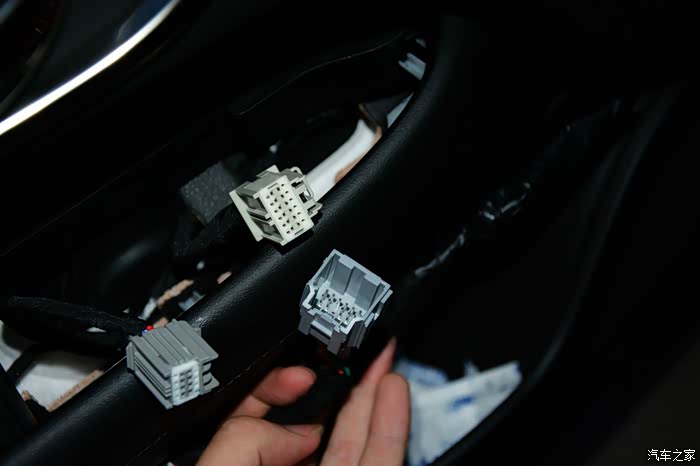

面板取下后将线束拔下

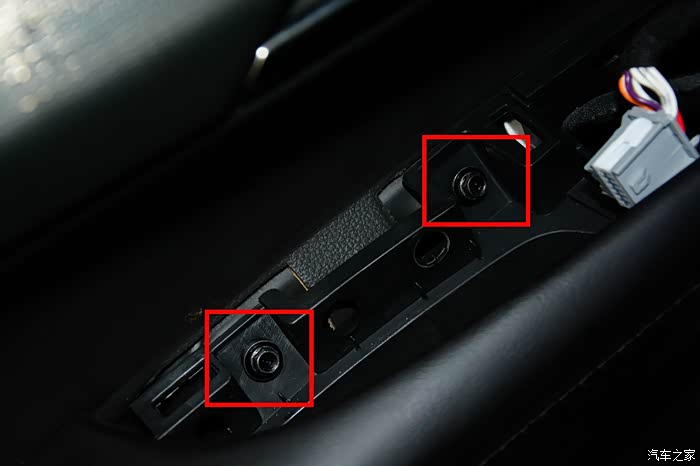

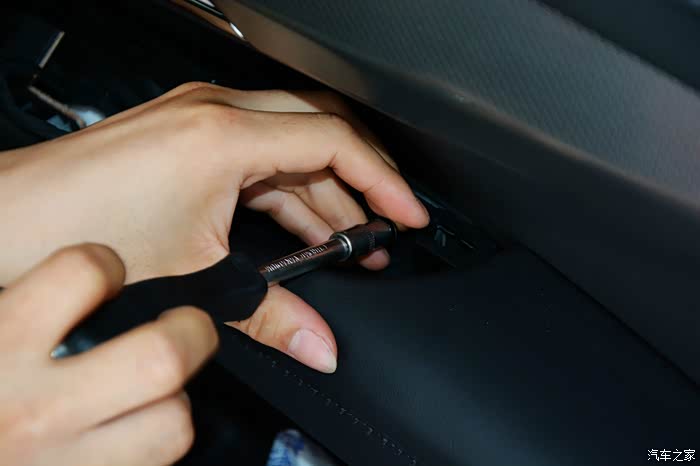

拧开两颗螺丝,这个是固定车门内板的

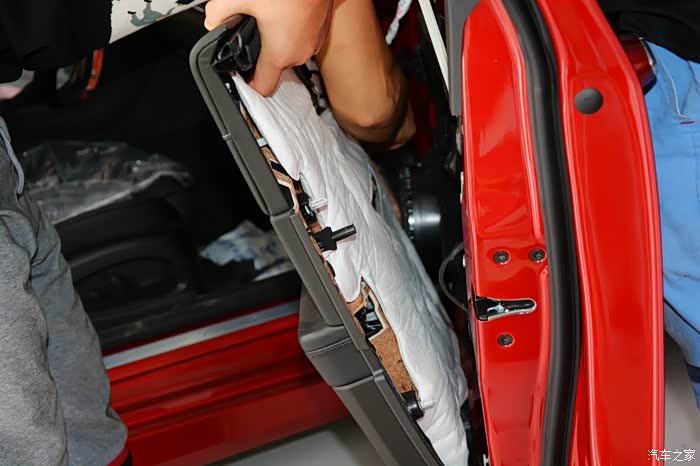

拆门板,技术活,技术不好的话所有的卡扣可能都断掉,还是去专业改装店比较靠谱

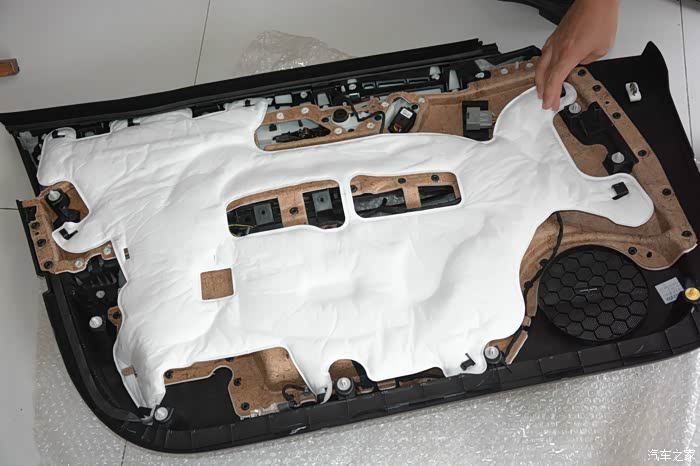

拆下的门板,白色的隔音材料还算厚道

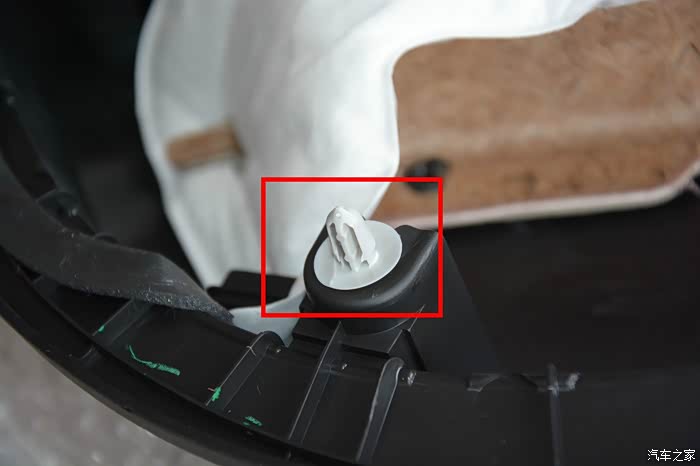

就是这种卡扣,一个门板上差不多有十个,非常容易坏,拆门板要慎重,某宝上倒是有很多卖的,但具体型号未知

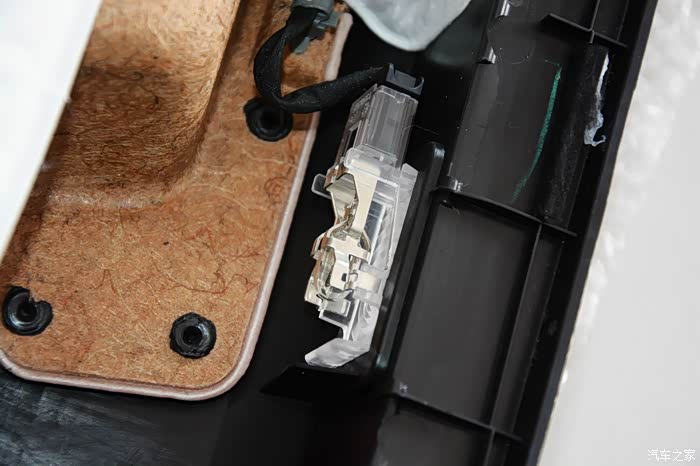

门板底部的迎宾灯,当时凯迪LOGO的镭射灯还没买,后面自己安装的,如果拆门板时已经购买直接从这里安装上即可

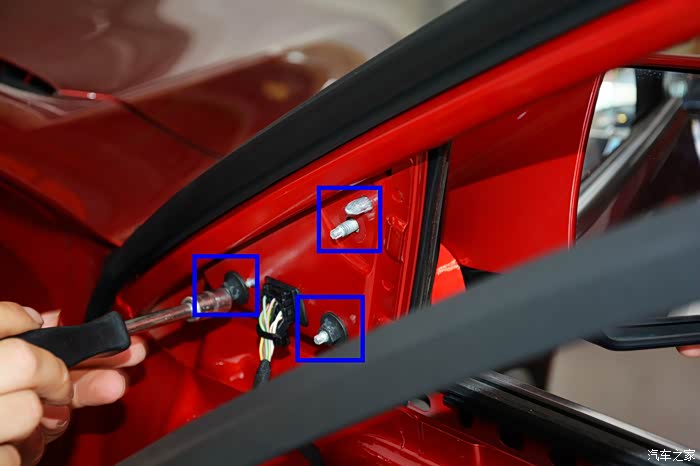

从车门内侧松开四颗螺帽,拔下线束,后视镜总成就拆下来了

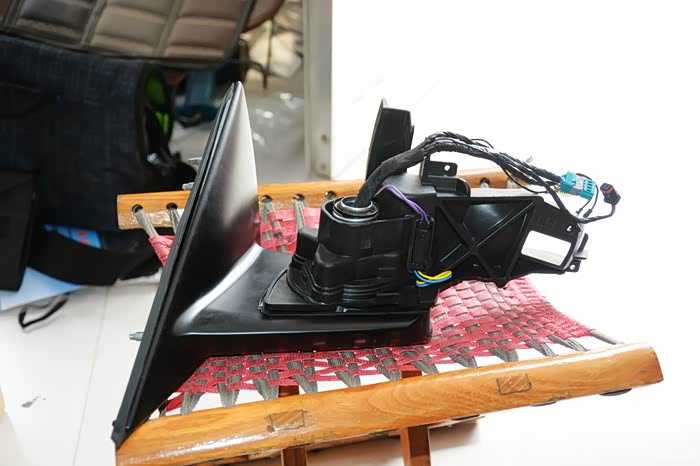

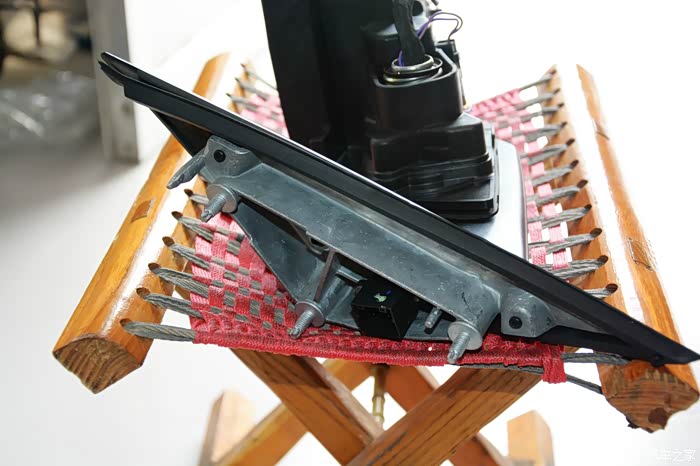

拆下的总成

来看看副厂的电动折叠底座,安装好后从外观是看不出任何不妥的,功能也同原厂,是省钱的一种解决办法,当然米多可以直接换总成,一对四五千,还是比较贵的

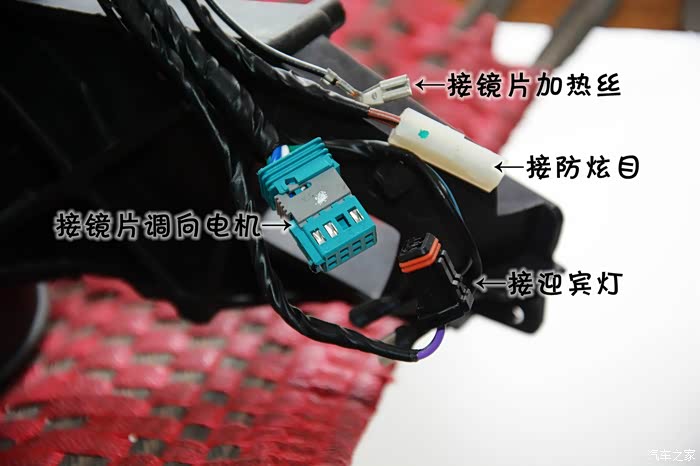

各接口都跟原厂是一样的,直接对插就好,非常简单,无须额外改装和破线。最下面黑色的接口是给转向灯供电和提供信号的,【图片里写错了】懒得改了,看后面的图片回忆时才记起来,因为已经改了差不多一个月了,后面关于几颗螺丝的问题也记不太清楚了,同样会跟大家交待清楚

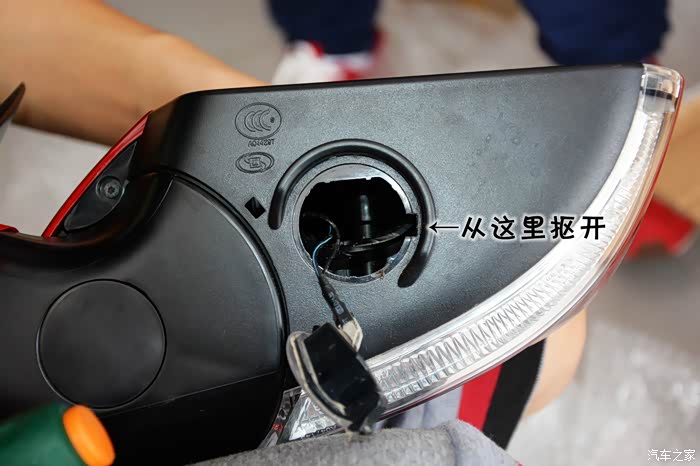

下面开始拆解原车后视镜总成,首先抠开照地灯

然后拧开这颗螺丝

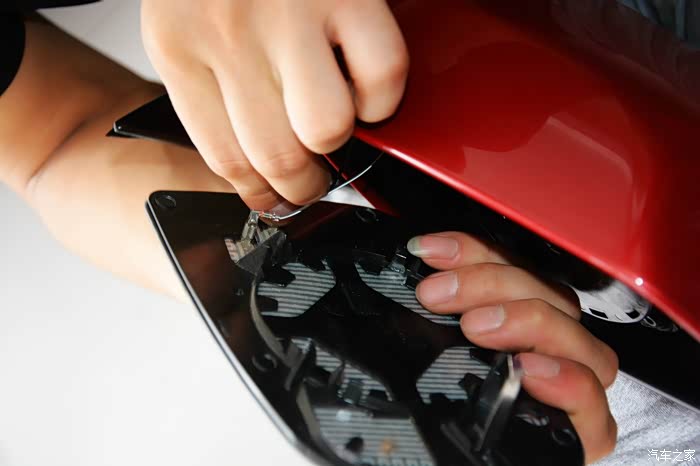

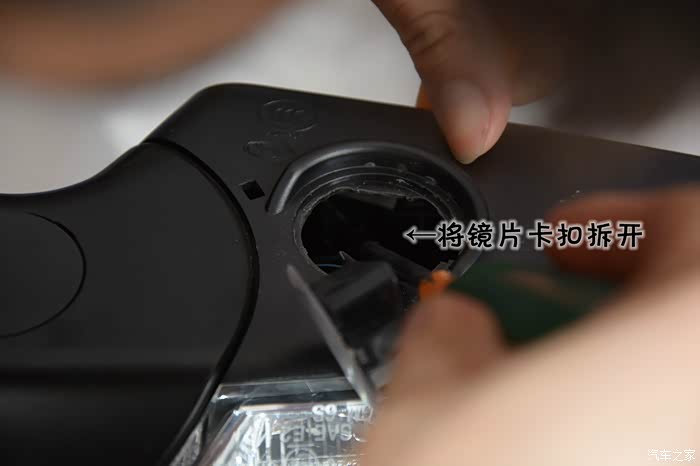

一字螺丝刀从空洞里面拆开镜片上的卡扣

镜片拿下时要小心,不要弄破了,原厂一片好像300-500左右,技术版的只有电加热丝,没有防炫目接口,500左右可以换带防炫目的镜片,再改个自动防炫目后视镜,跟时尚一样的功能了。因为防炫目用的少,目前还没动力改这个。

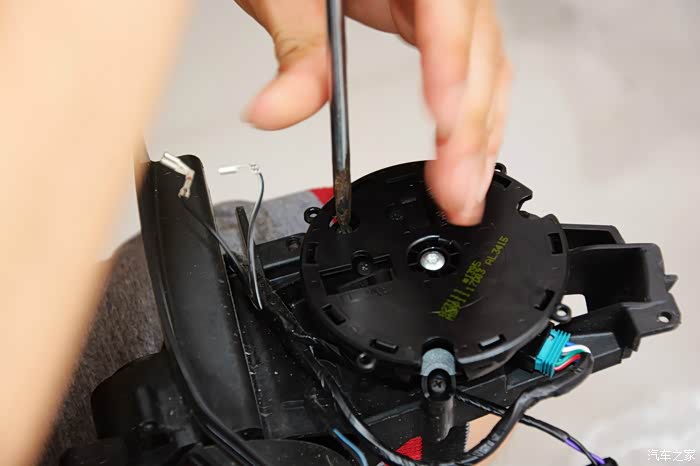

这个黑色半圆球的是镜片调节上下左右的电机,上面有三四颗螺丝应该,忘了具体几颗了,肉眼都能看到,将其拆下。

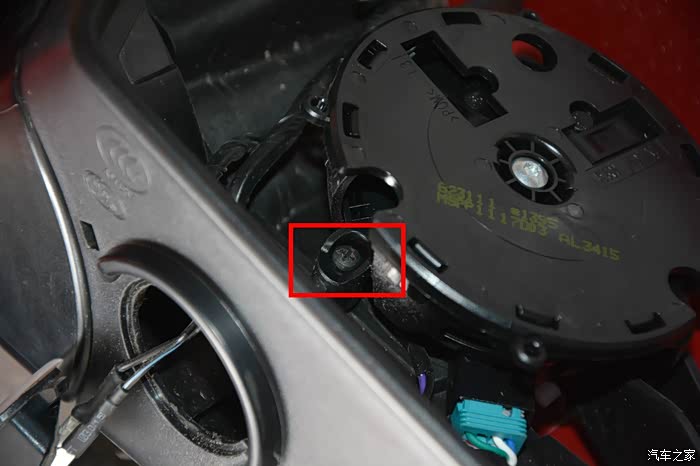

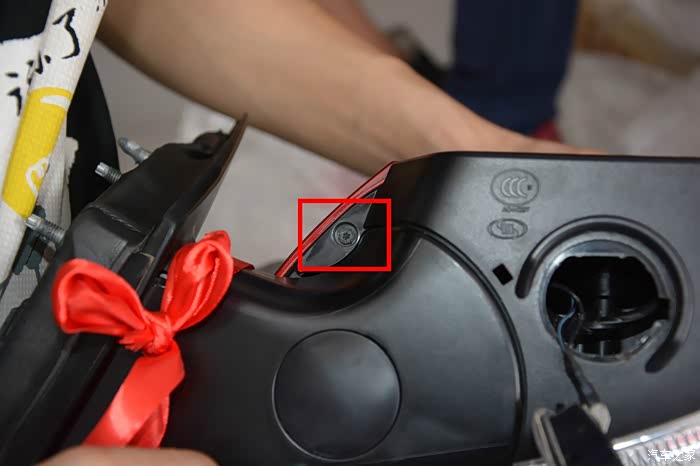

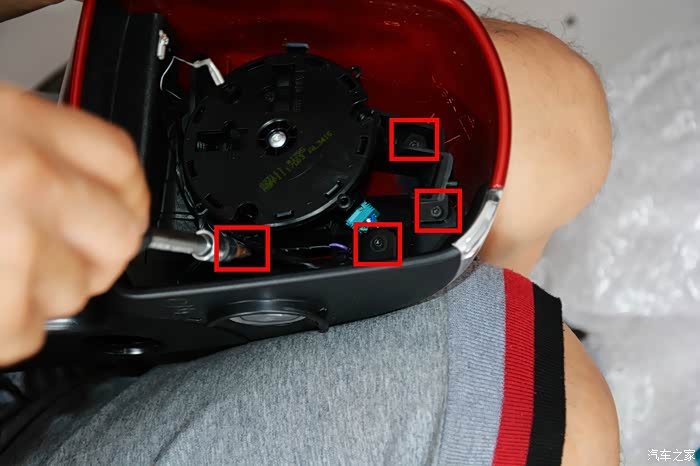

红框里的螺丝是红色外壳的,同样忘了是几颗了,统统拧下来就好,整理好回装的时候还要用

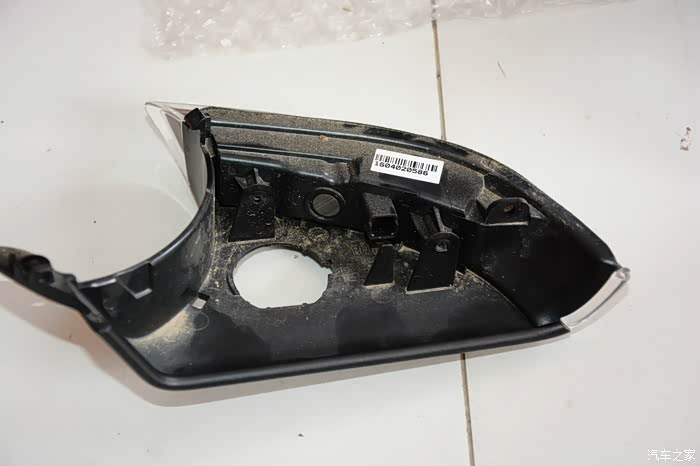

拆下的底壳,带转向灯

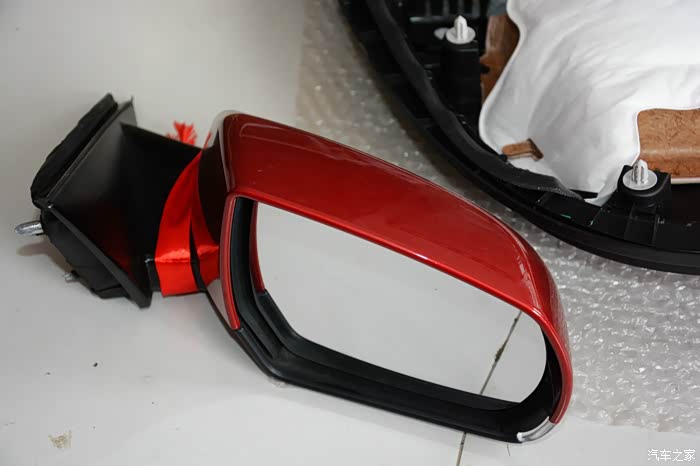

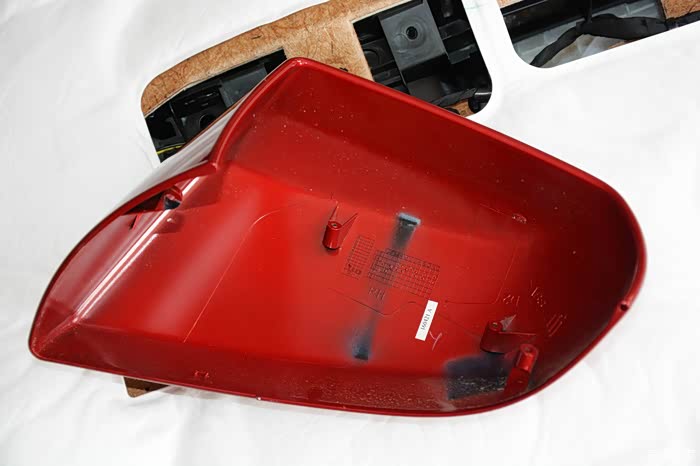

拆下的反光镜外壳,有的骚年换了碳纤维的

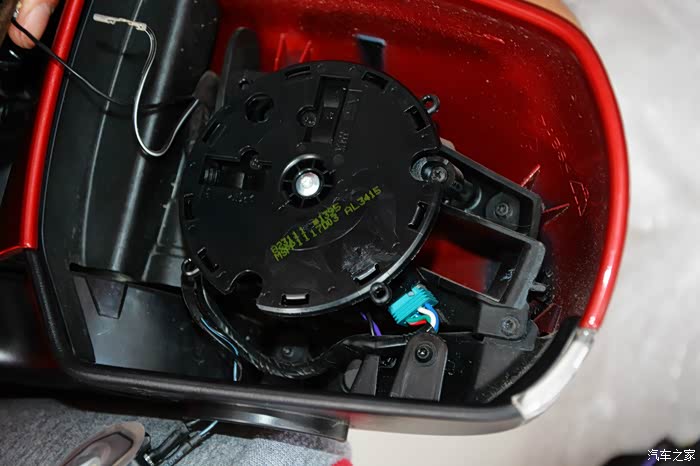

首先将镜片调向电机固定到改装的电动底座上,拆的时候要记得有几颗螺丝

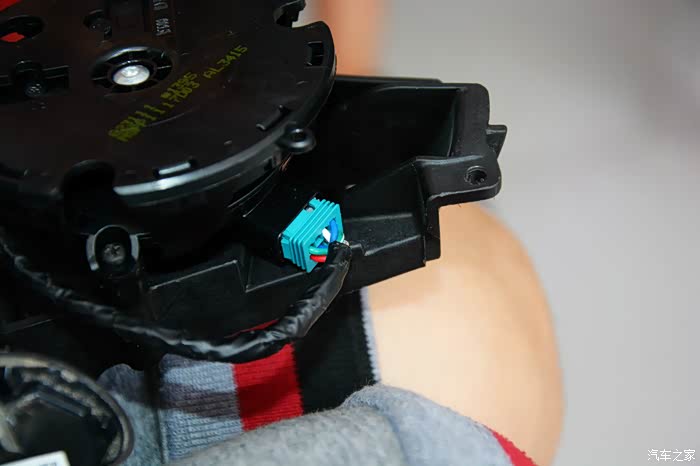

将新底座的电源接口插上,对插即可

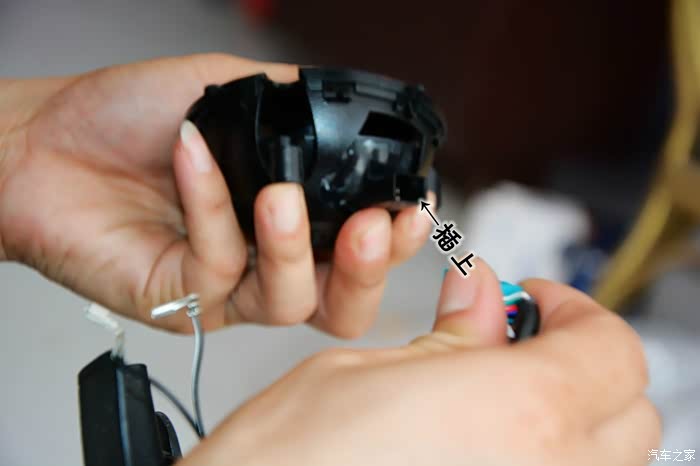

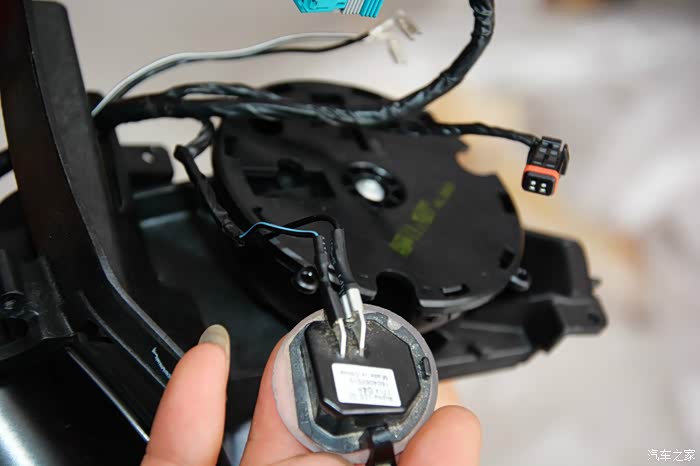

照地灯同样插到对应的接口上

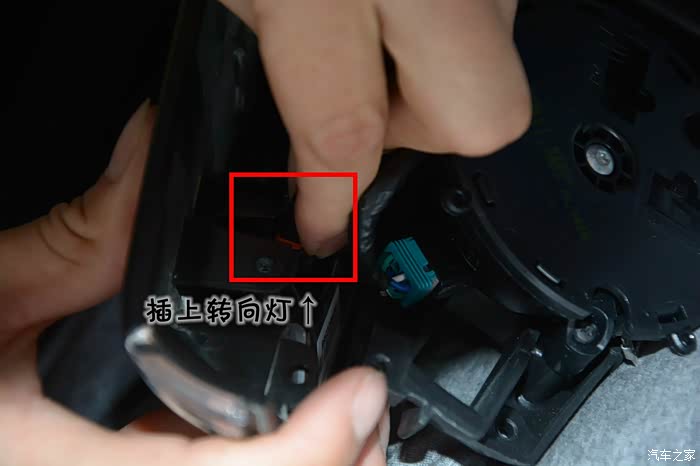

转向灯的接口在底部,记得插上

将底盖跟外壳合在一起固定到新底座上,这个没记错的话应该有四颗螺丝

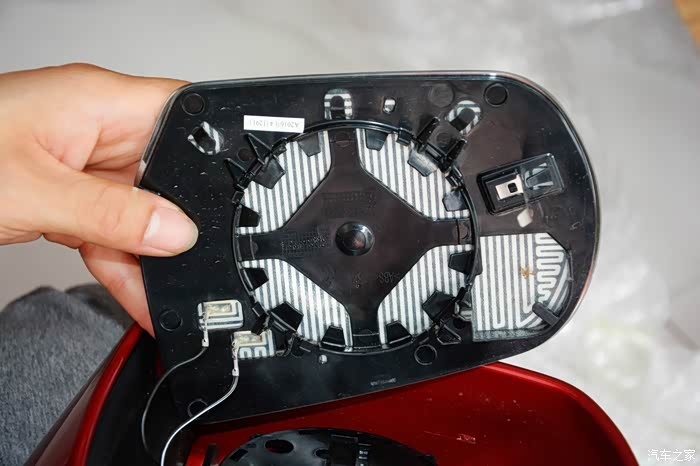

将加热丝电源线插到镜片上,并将镜片归位

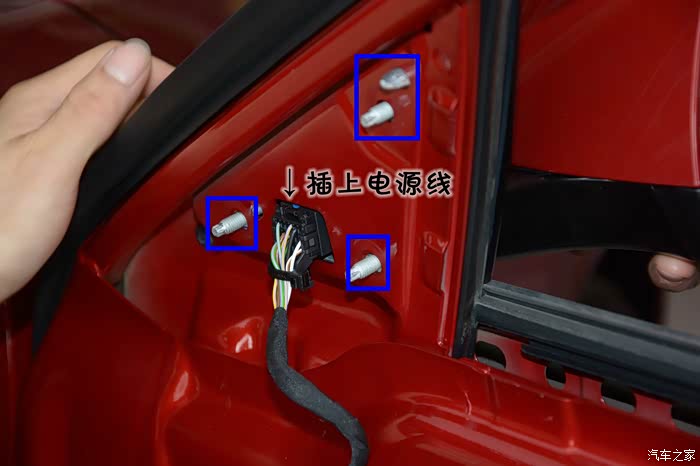

总成改装好后同样位置按回到车门上,螺丝一定要固定紧,并记得插上电源线

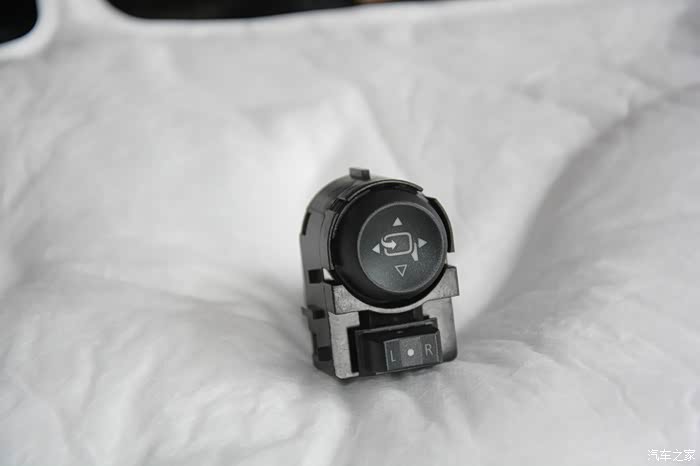

这个是配套的电动折叠开关

GM原厂的

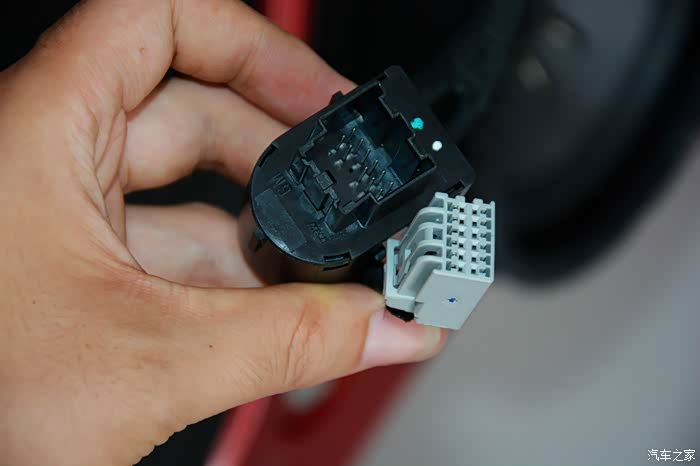

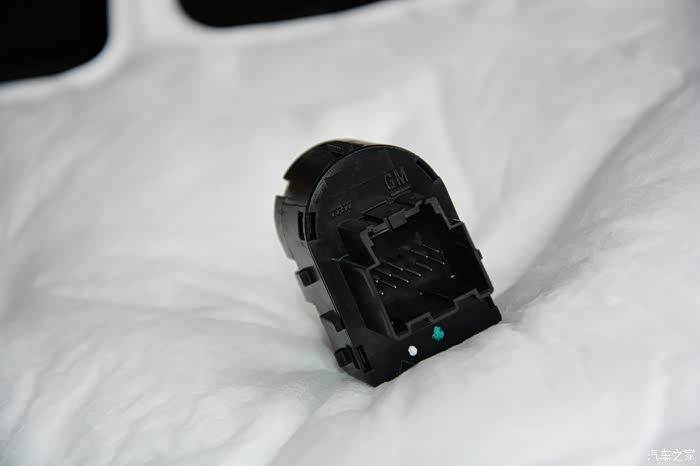

接口都是一样的

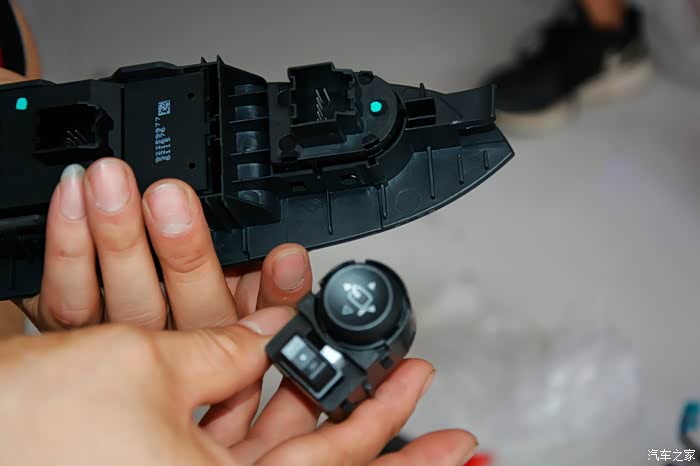

将技术面板上手动的按钮拆下,换上电动的控制按钮

门板上的接口跟线束归位安装好,并将门板等一 一复原,怎么拆的怎么装回去,不再赘述。另外一个后视镜过程同上。

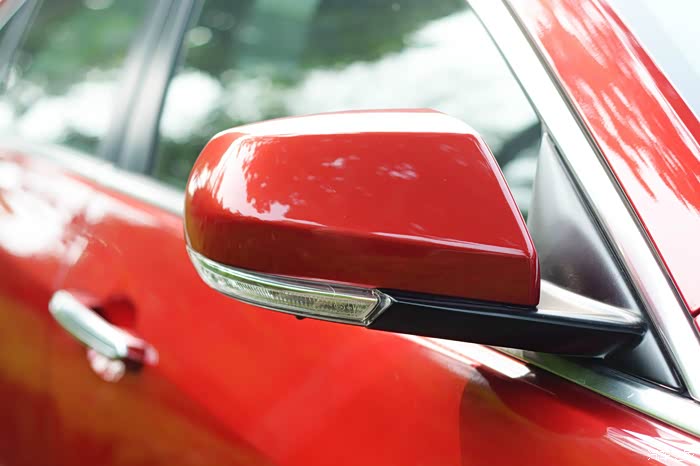

按好后的外观图,因为外壳跟底壳、转向灯都是原车的,所以看不出是后改的,至此后视镜的电动功能GET!

因为提车后的第一件事就是改电动折叠功能,当时很多配件都没有收到还,所以要实现自动折叠功能的一套模块是后面自己加装的。如果提前准备好,那么拆车门板的时候就可以一块安装上,非常简单。后面自己再加装虽然也不困难,但对于手残党还是有一定难度的。想要全部搞好建议所有配件都到手后再去改装,切记!

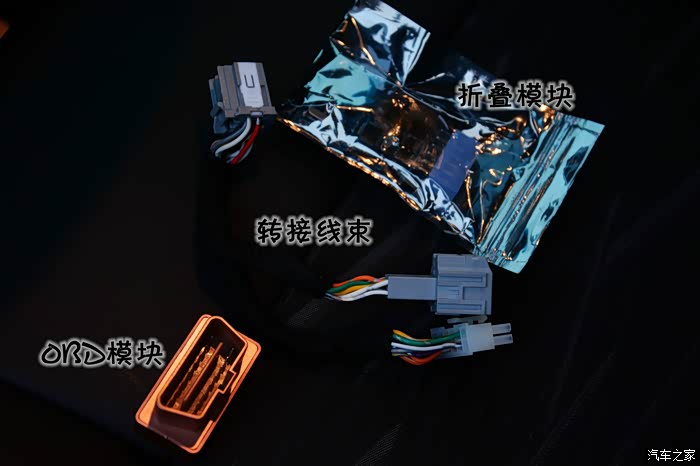

OBD升窗器,某宝很多,功能大同小异,品牌未知,注意折叠模块要买这种体积非常小的,这种无需拆门板,那种黑色方盒子的体积太大,只能拆门板放到车门底部,这个要注意!因为模块是一个电路板,怕手上静电击穿电容,就不拿出来拍了,样子都差不多。

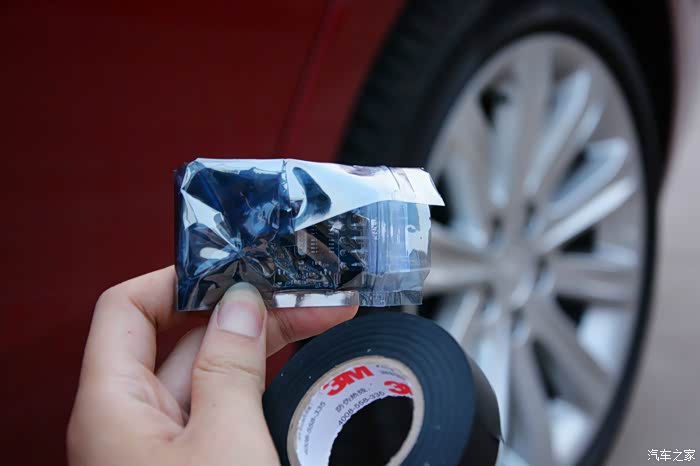

为了防止短路,附带的防静电袋正好可以利用下,将其按照电路板的大小折叠下,然后用3M电工胶带缠绕好

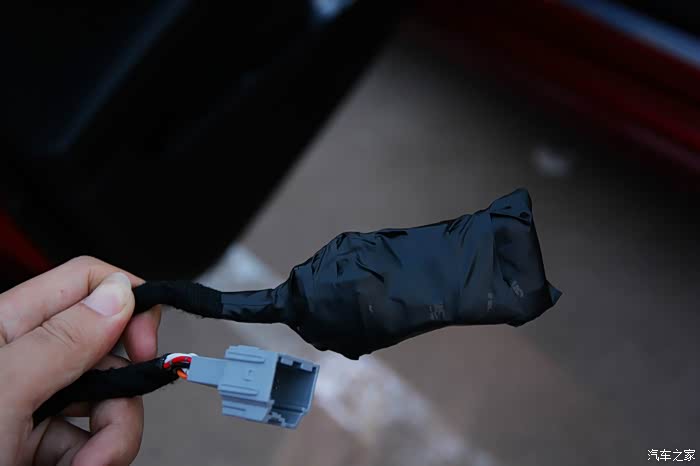

包好后差不多这个样子

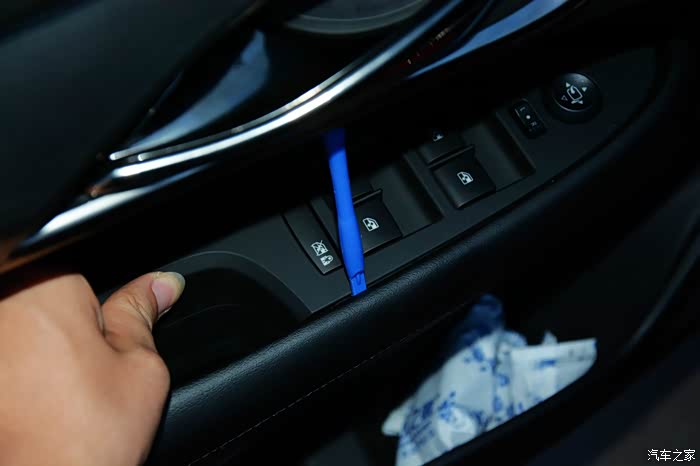

控制面板拆的时候,从蓝色翘板位置处撬开比较好,因为这里可以用手向外拉着,有缝隙可以将翘板塞进去,底下的卡扣也容易撬开!

第二步要将这个位置卡扣撬开,正常位置是从左侧跟皮质内饰接触的地方,但那里翘板基本塞不进去。手指用力向上掀起也可以,要用一个猛的力量,不要怕卡扣损坏,金属卡扣没事的。

将两个卡扣打开面板就能取下了,还是要一定技巧的

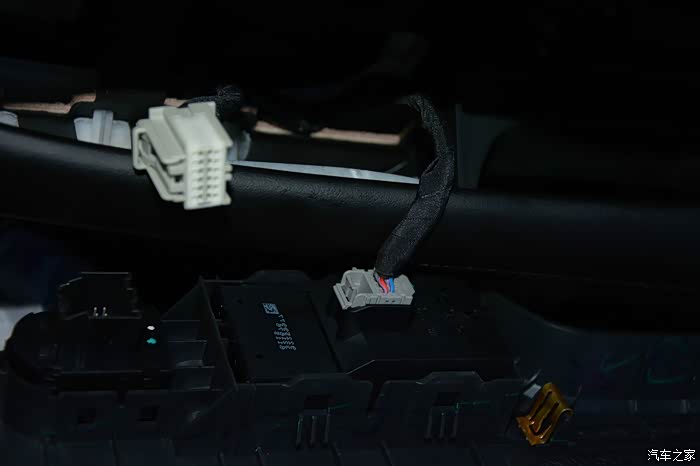

将线束拔下来,上面都有一个小拨片,不要用蛮力

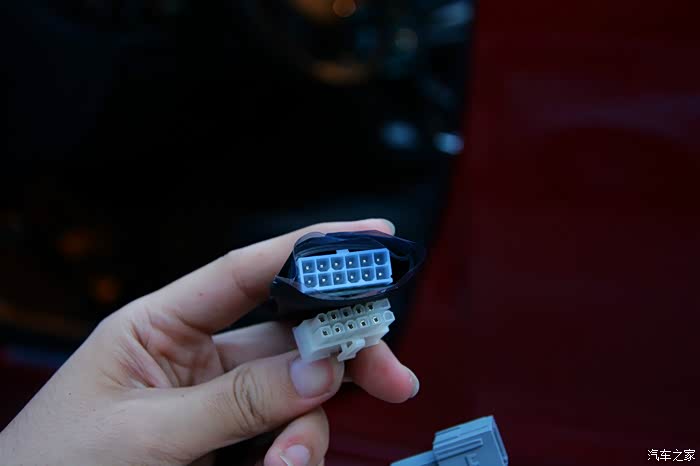

先将折叠模块跟线束连好

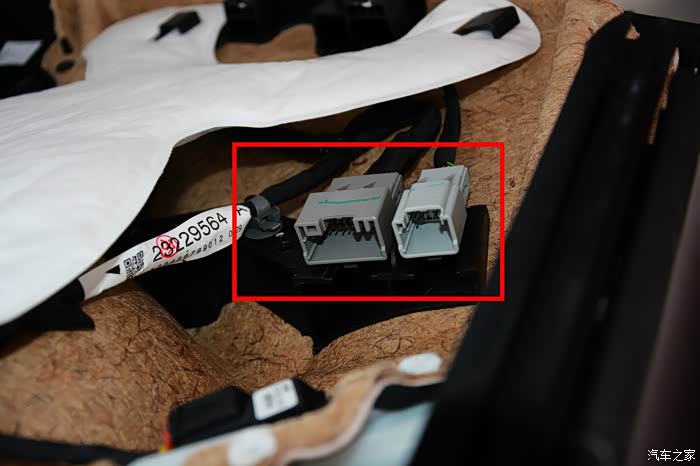

再将几个对应的插口对插即可,每个接口形状不一样,不会搞错

再将几个对应的插口对插即可,每个接口形状不一样,不会搞错

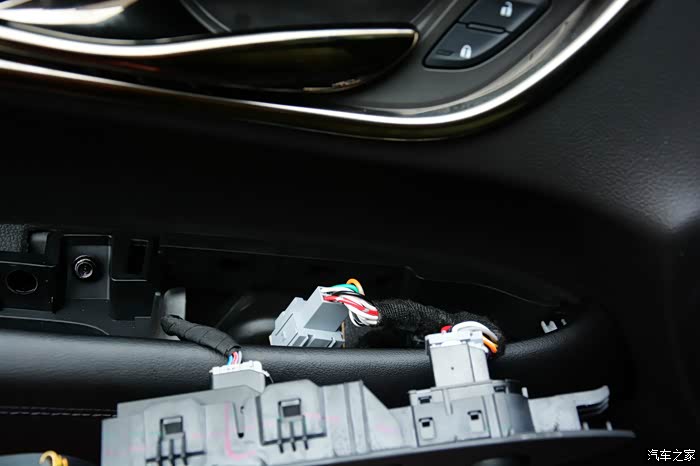

接好后是这样的

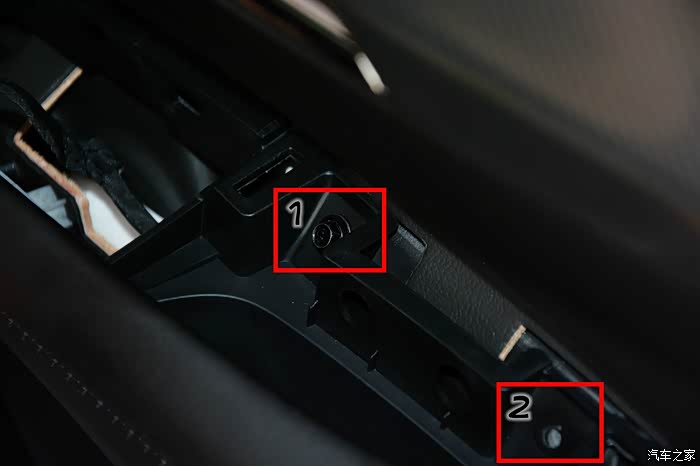

门板上的两颗螺丝,不要拧下来,拧松一部分即可,因为要给模块留出安装空间

拧松螺丝后,将模块从这个缺口处塞进去

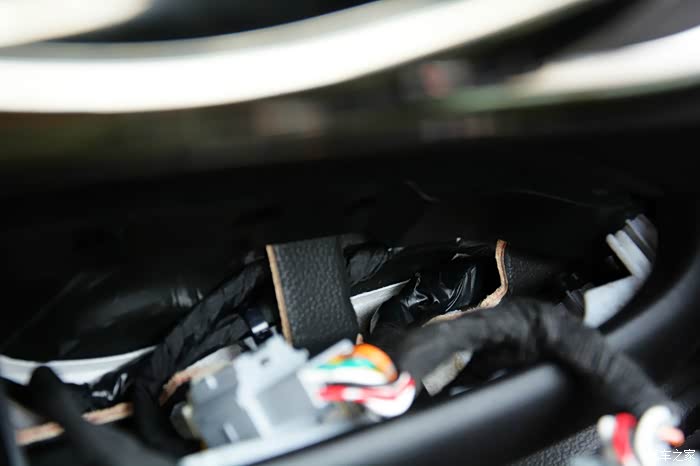

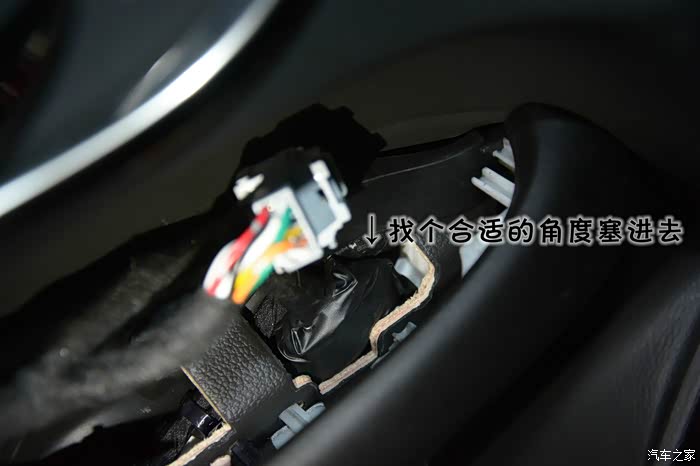

找到合适的角度,模块基本可以全塞进去,不会对面板的归位安装造成影响。

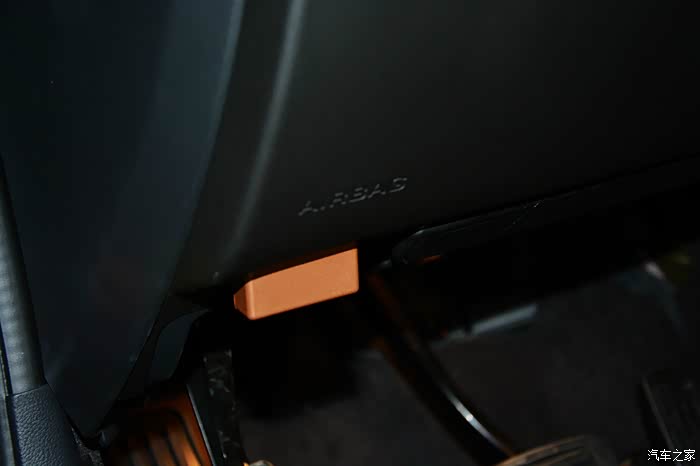

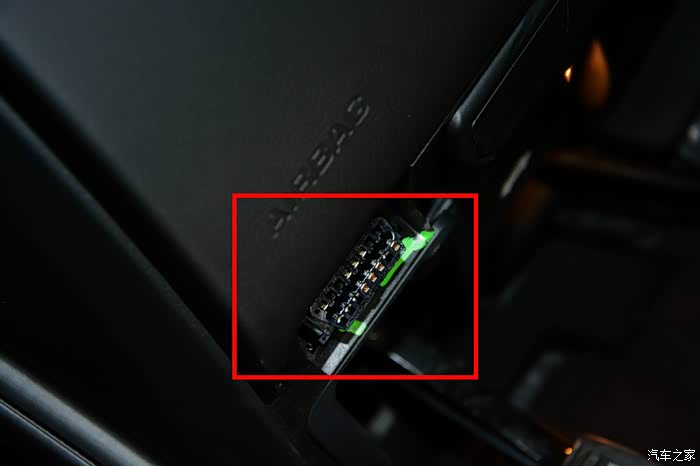

OBD接口在脚刹上方,很容易找到

最后插上OBD模块即可,吐槽下小A黑色内饰跟这个金色的外观搭吗?设计狮是不是有点走神?


至此,小A后视镜的所有的改装就OK了!因为新车都有很大的味道,每次开车都会四窗、天窗全开,当停车时(技术版)就需要这样的操作:熄火--快速的升起前面两个车窗--手一直提着开关要确认好后窗是否完全关闭(不能一键升窗)--关天窗--下车后手动收起后视镜。不但麻烦,而且**全无,简直配不上小A销魂的身姿。经过上面的改装,小A就完美实现了锁车自动折叠后视镜+自动关窗,每次停车仅需按下把手按钮即可,这个B装的可以给满分

因为之家论坛不支持动态图片,就不给大家动态演示图和视频了,反正就是自动折叠后视镜那么回事,识字的都能理解。最后祝大家用车愉快,事事顺心!
