A4L原厂16灯氛围灯安装流程

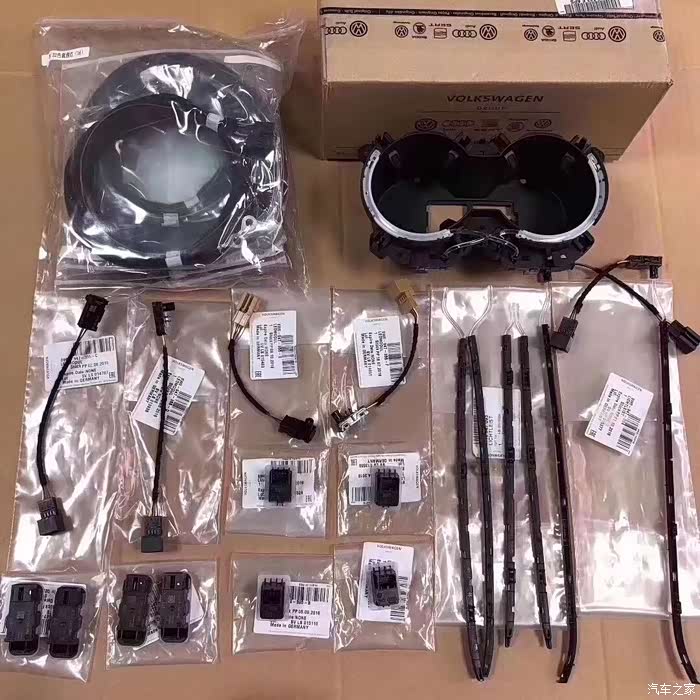

原厂产品图

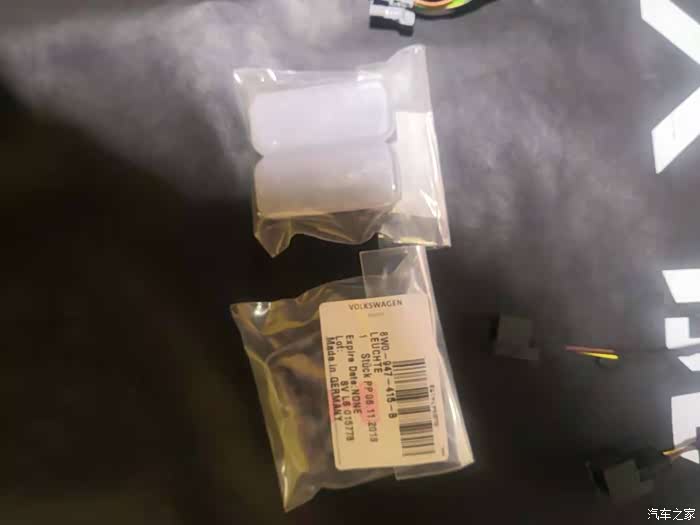

都是带有标签的

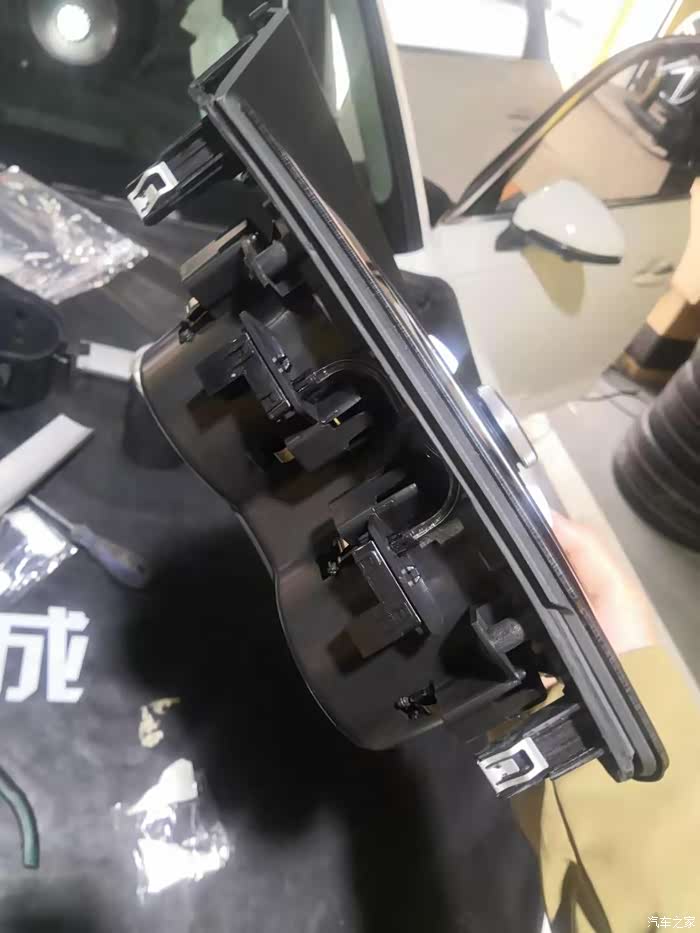

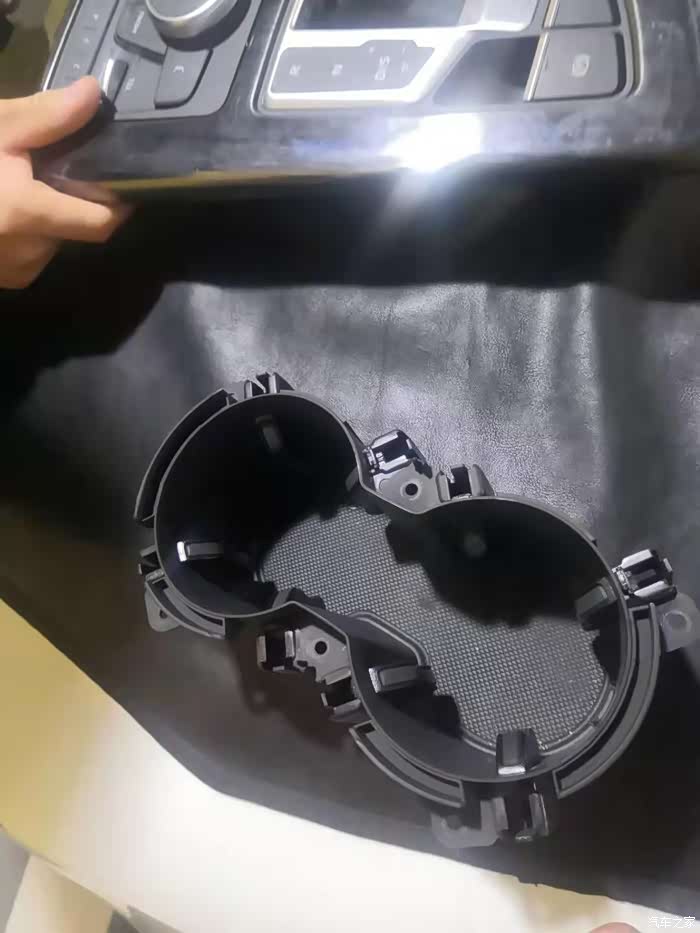

中控的水杯架要替换带灯的水杯架，还要把原车的水杯架卡扣装在新的水杯架上

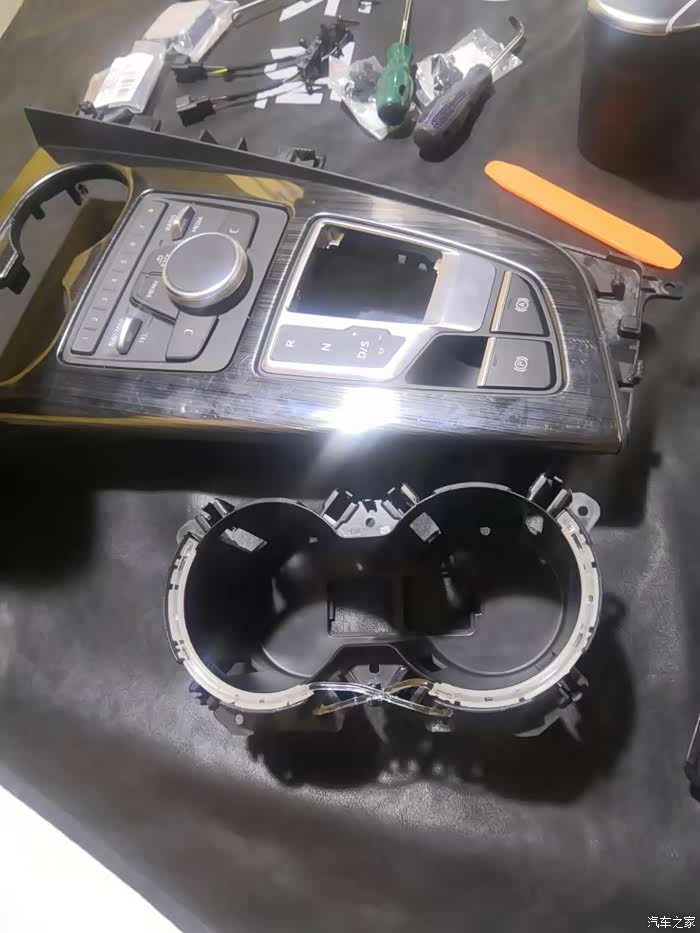

这是带灯的，槽里面都没有卡扣

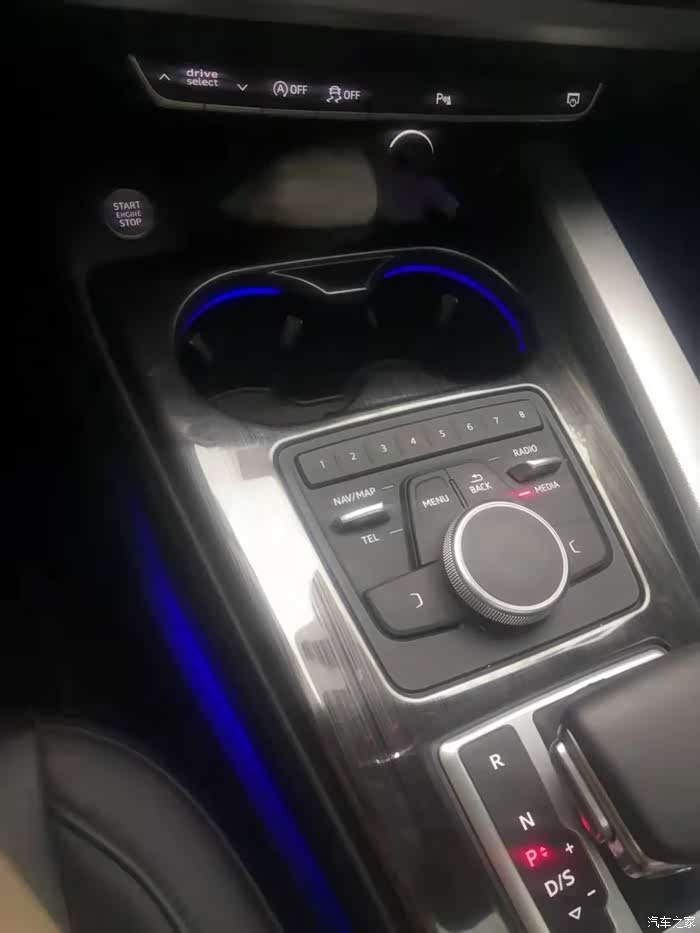

这是装好的效果图

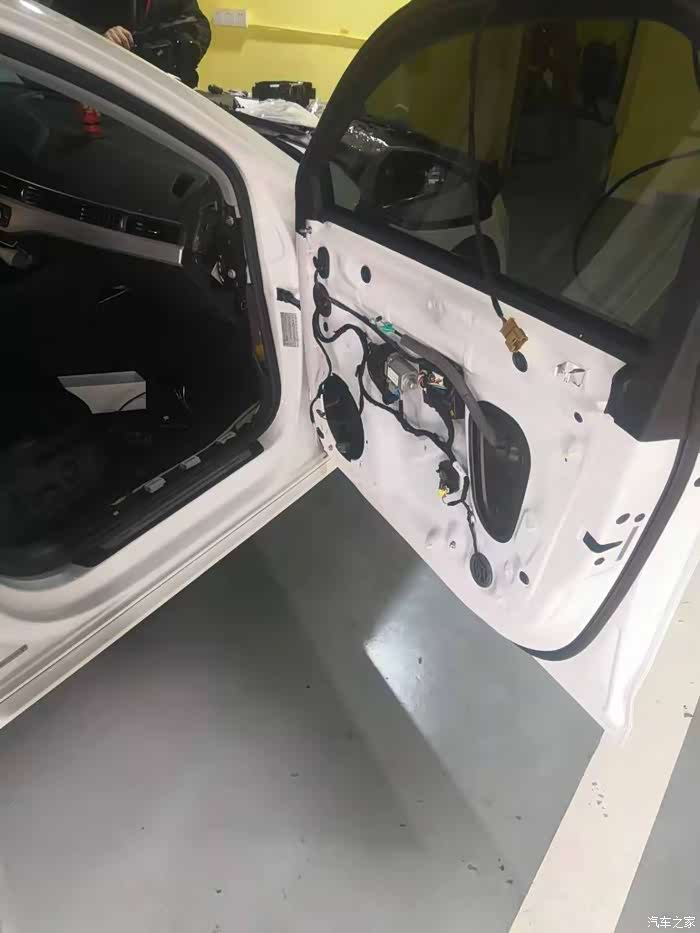

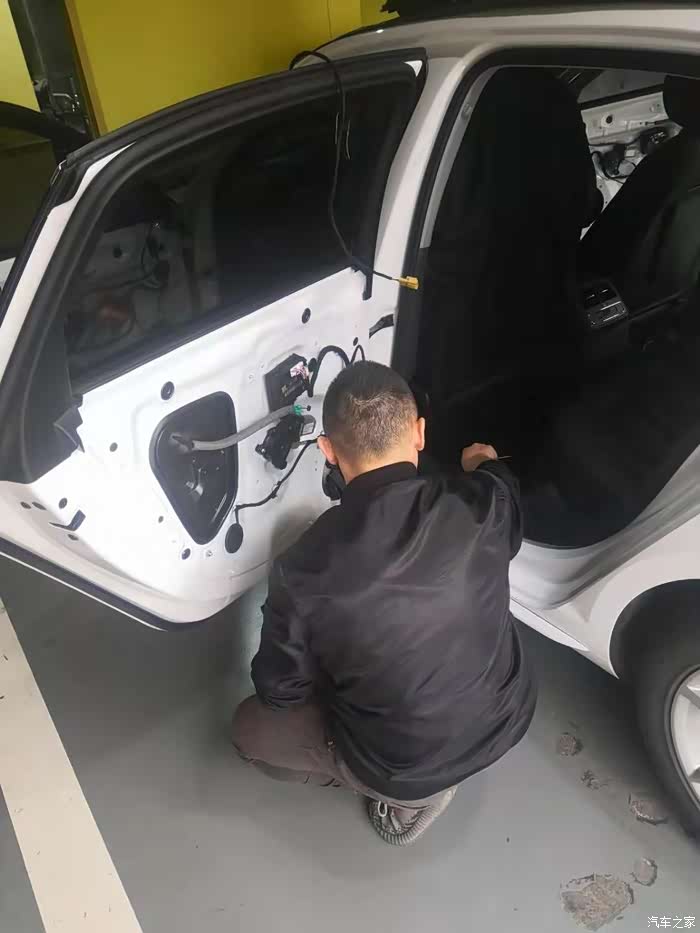

全车4个门板都要拆，喇叭也要拆下来链接门的插头也要取下来，走线

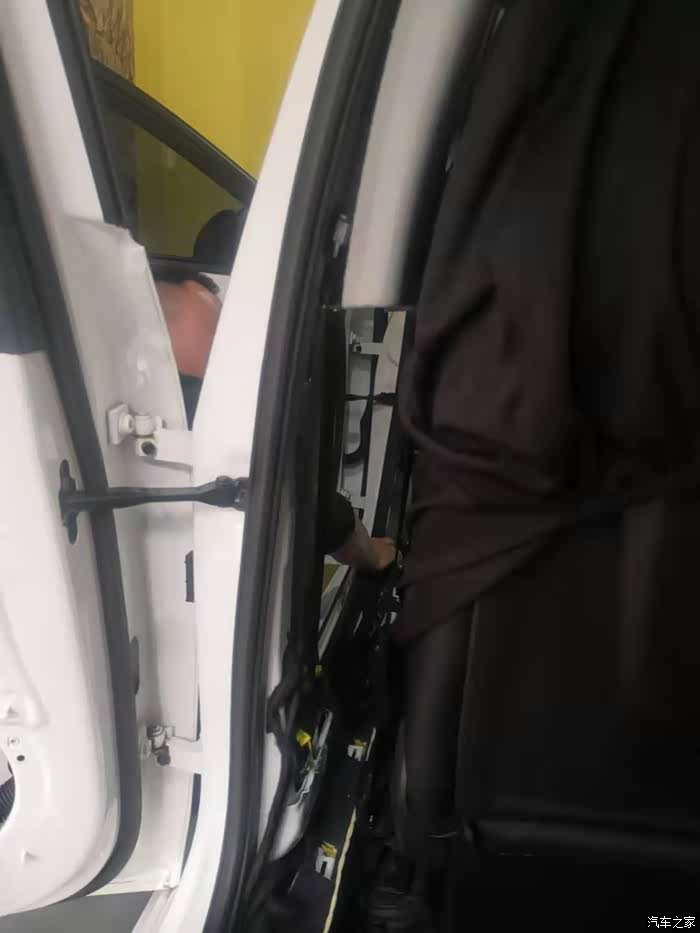

B柱 前后门槛条 前面两个座椅都要拆
主副驾都一样

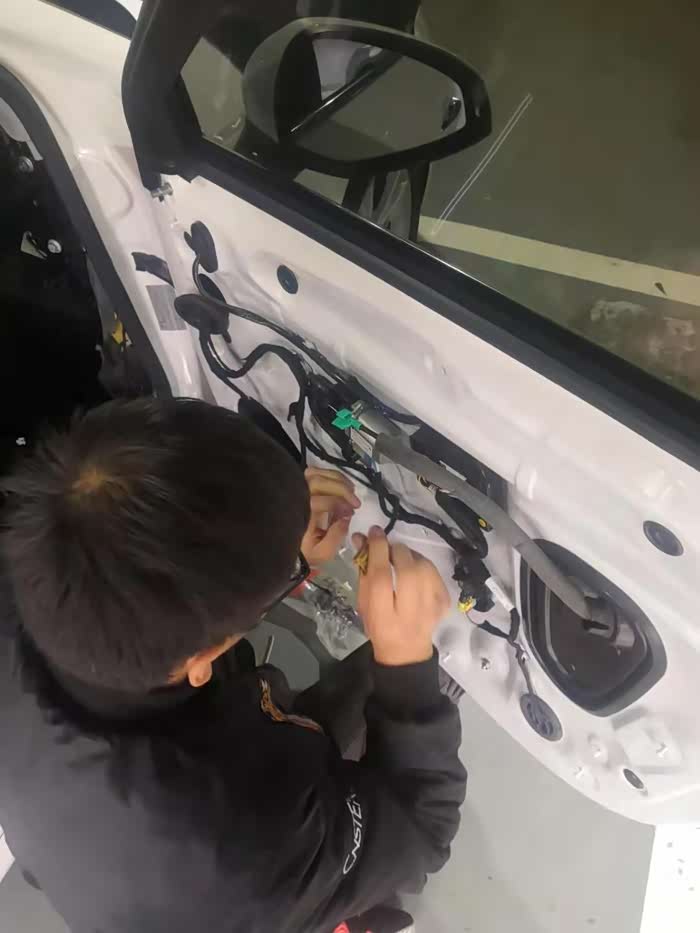

线走到每个门上，原车模块上都是有固定插头位置的，不会有异响的顾虑，原厂的是不一样
，原厂的是不一样

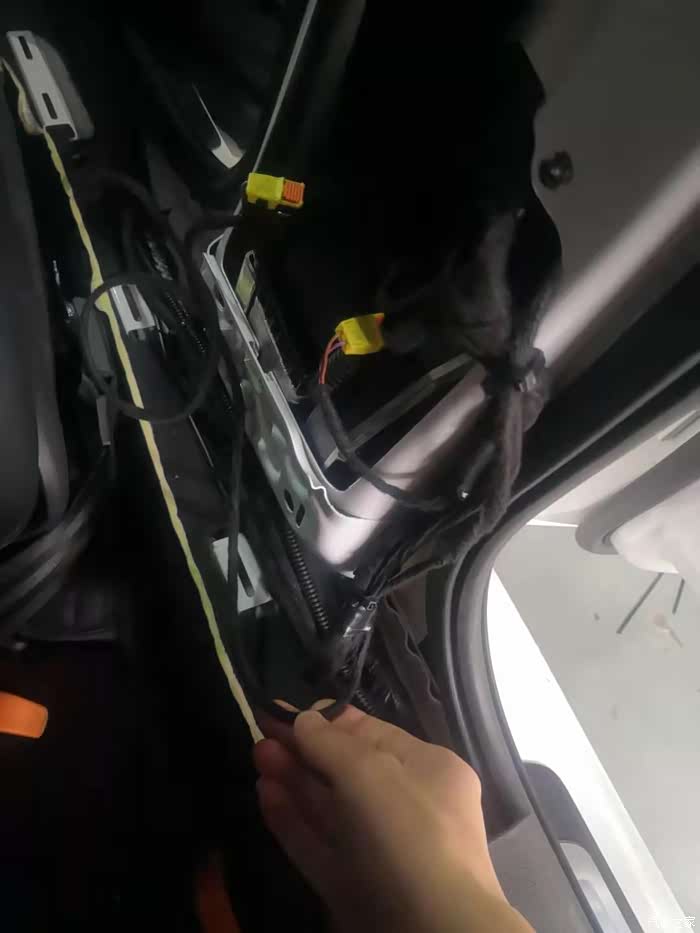

线束跟着原车的大线走，全部都扎好不会乱糟糟的

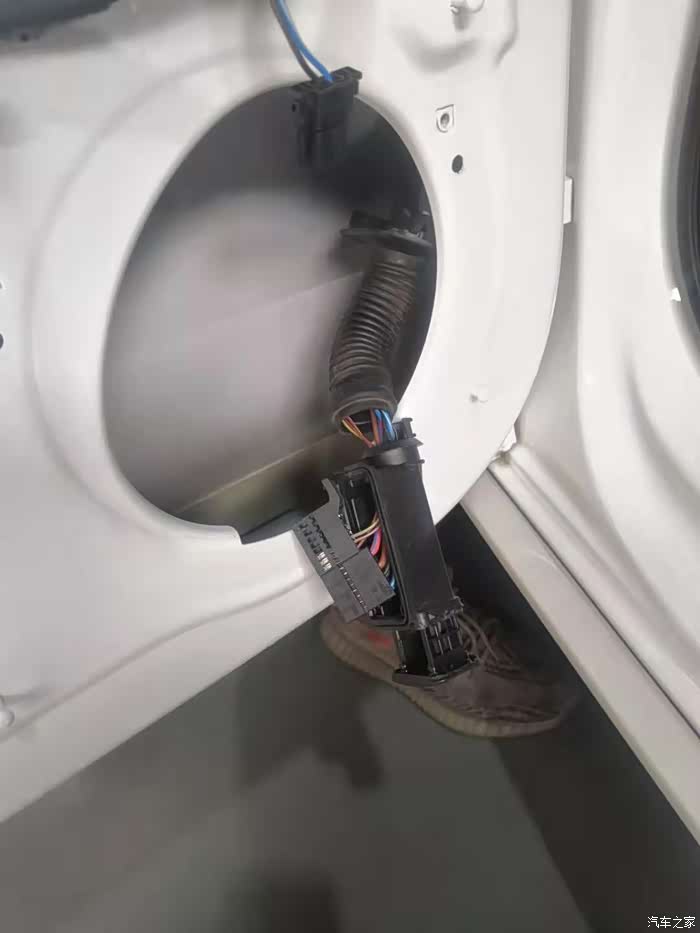

门上的大插头链接车里的另一端，线束全部是有预留位置的不会出现破线

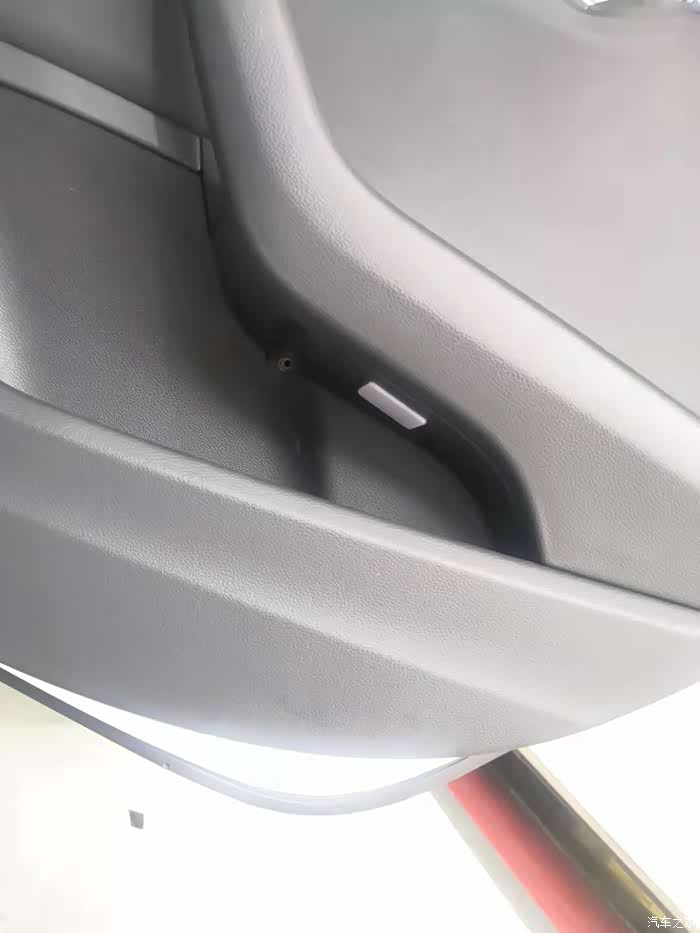

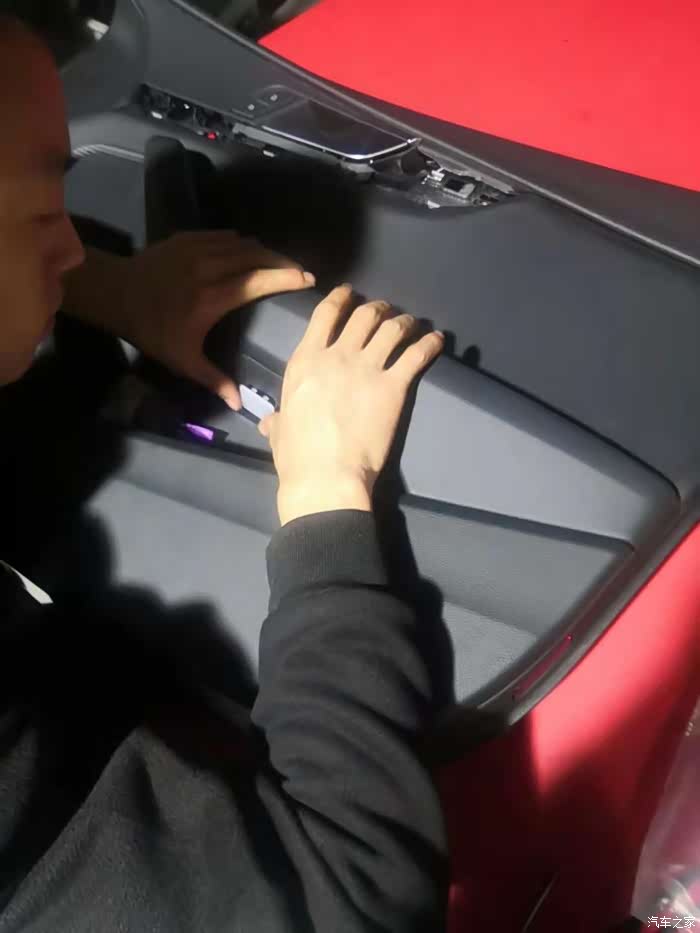

门板需要开孔，原车的没有孔位只有预留位置，预留位置在门板里面可以看见
恢复了
师傅的开孔技术还是到位的

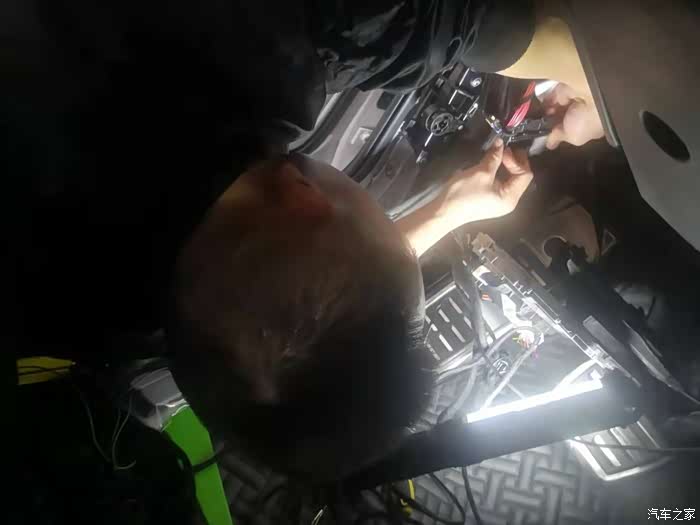

线束全部最后要接主驾驶下面的一个模块上

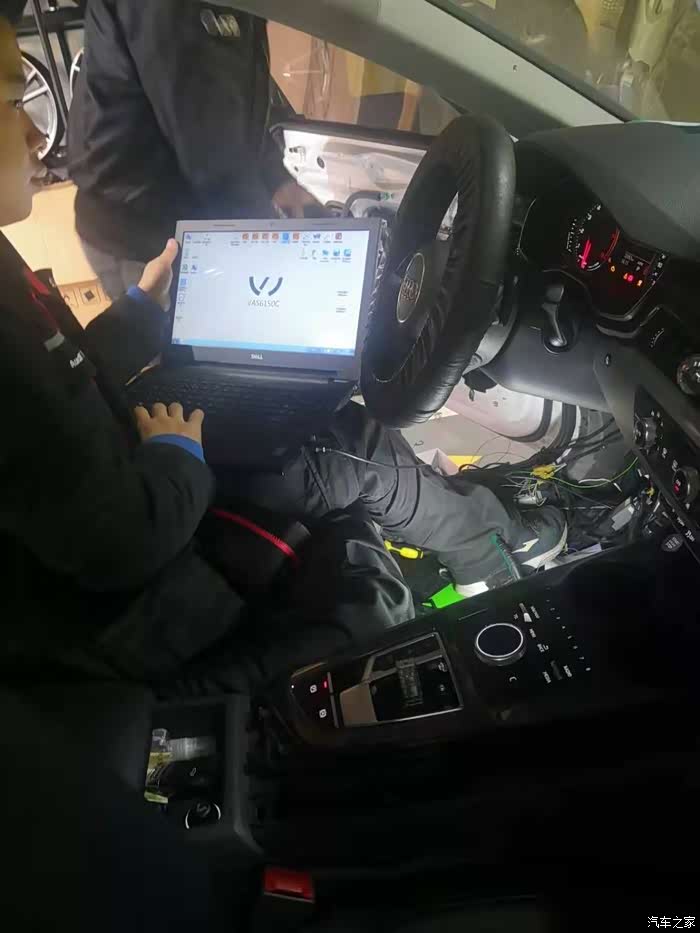

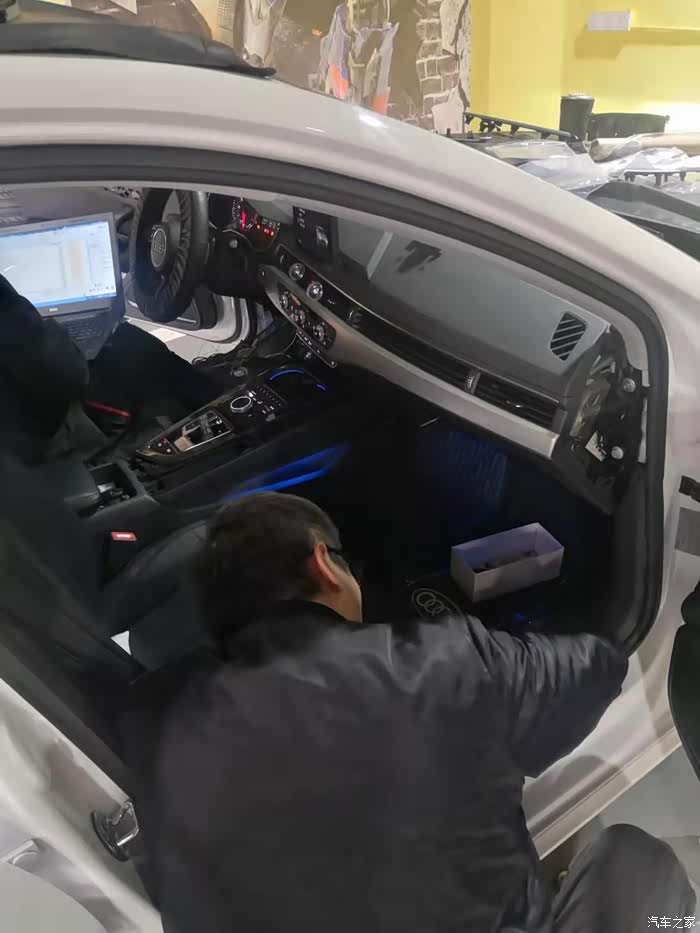

编码测试中。。。。

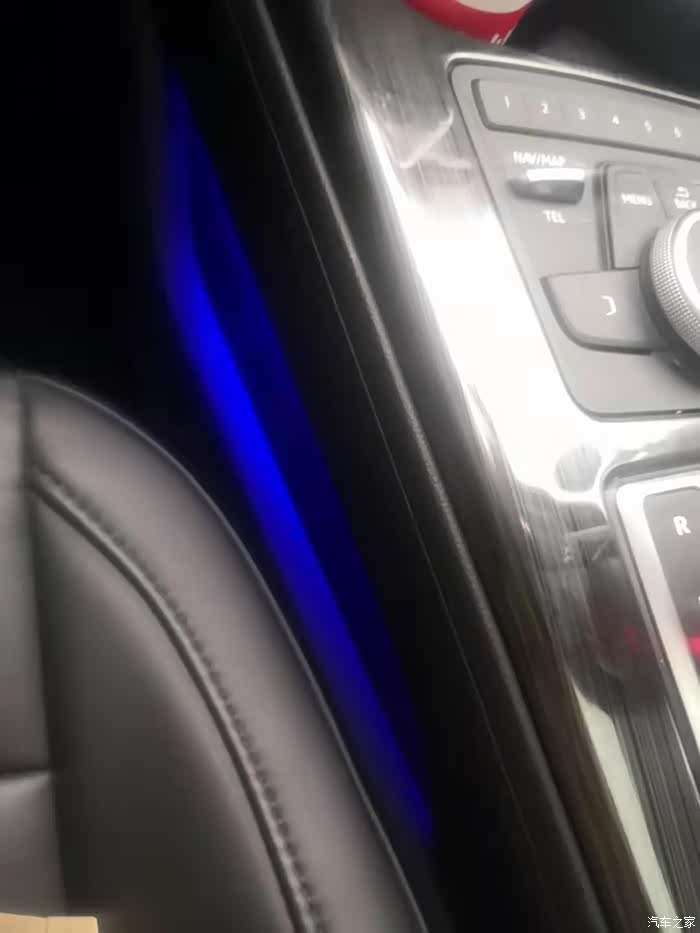

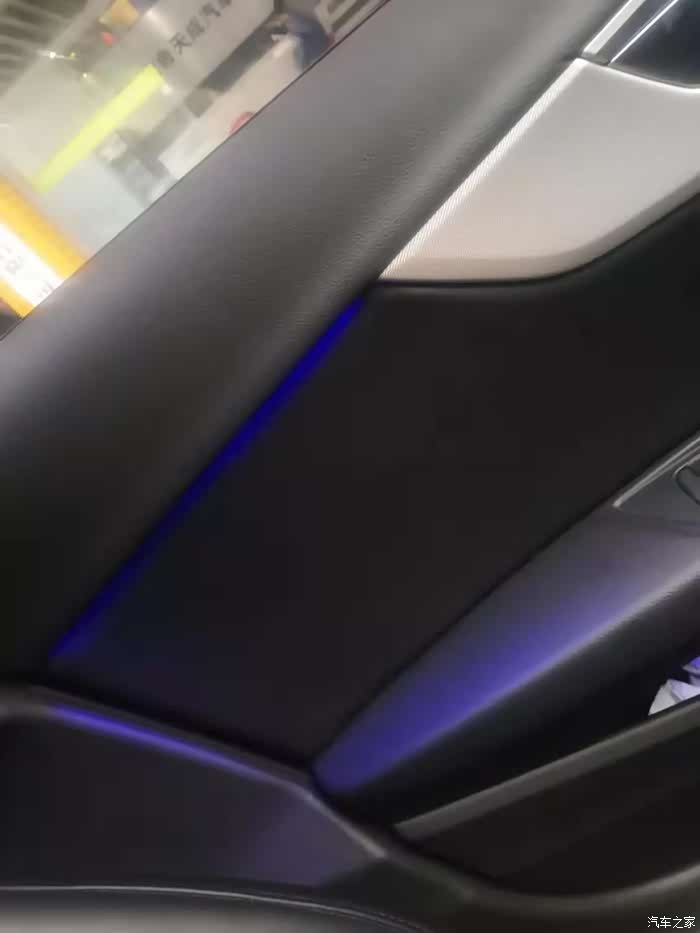

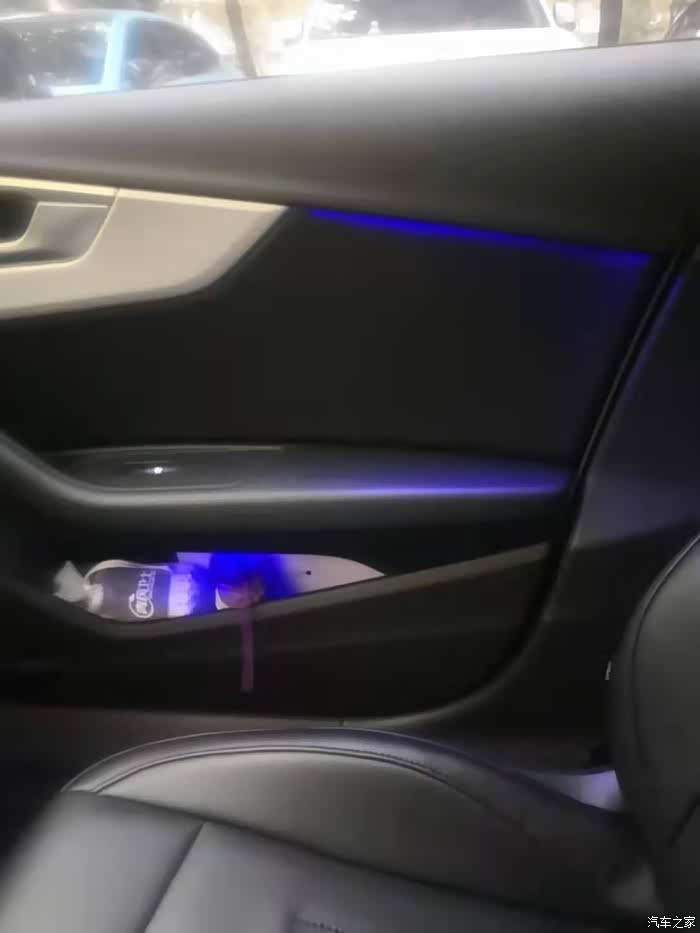

装好的效果图，用手机拍的有点模糊
整体效果还是不错，但是原厂的氛围灯亮度是没有副厂的亮，装过的都知道吧
