15款宏光S加装导航和倒车影像过程和大伙分享

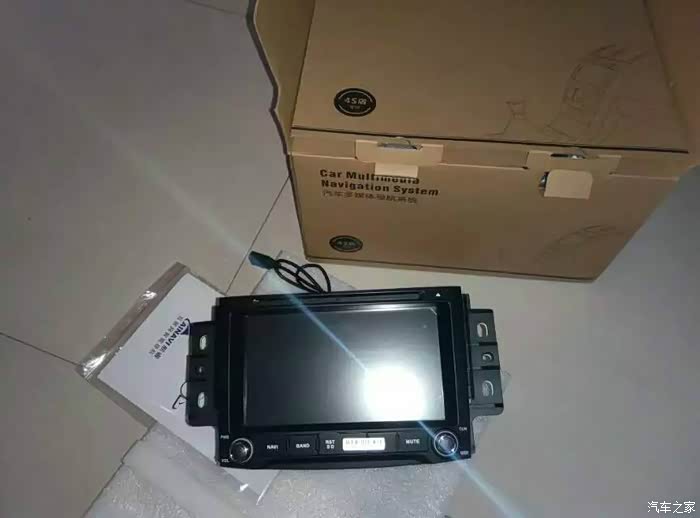

前几天朋友打电话来说要装个导航加倒车影像，原因是LP刚学了车，装个倒车影像方便些呵呵，然后就开始搜索论坛看大伙装的什么样的，车子是15款舒适版的，原车只有CD，经过论坛的一通研究最终锁定航睿电容屏北斗GPS双定位的，下图就是开箱图
开箱图不是太清，原因当时拍的找不到了，从微信里截图下来的，大伙将就，安装图倒是找到了呵呵

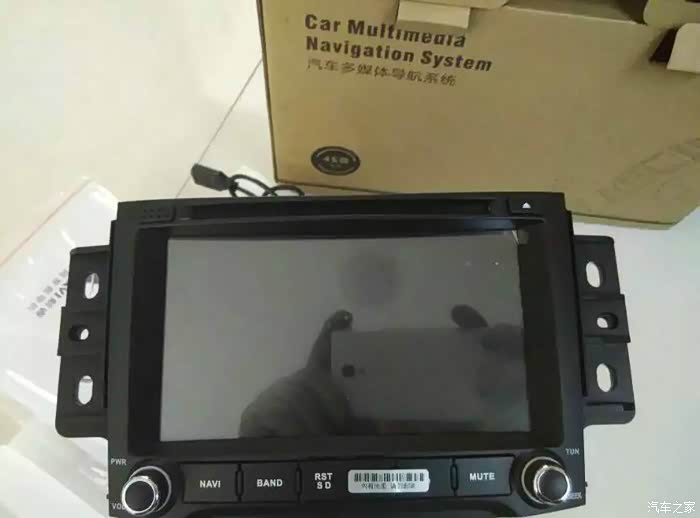

正面，7寸带DVD的不错哦
再近点呵呵

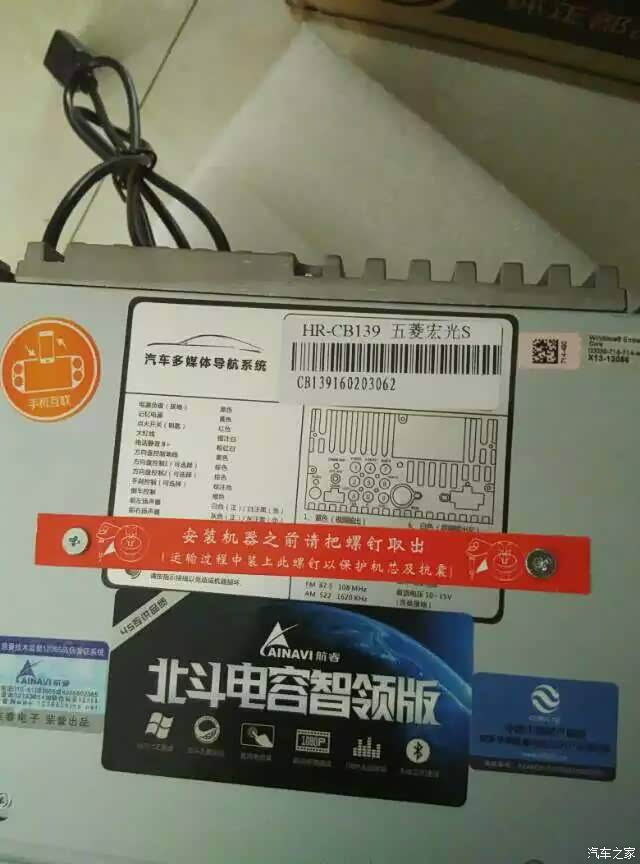

机器上方的注意提示，要拧掉两颗定位螺丝。
机器背面，厚厚的散热，做工不错哦，比起安卓的要好些，没有安装安卓有两个原因，第一，朋友要求带CD，第二，我个人认为几百块的安卓真心好不到哪去，个人见解不要扔砖，原因一千多的手机吧还会卡呵呵
宏光S用，接口说明，挺省心的
拆面板就不再赘述了，前面很多车友已经发过，具体方法说下，一张废银行卡或是和其材质相似的从中控框的下面插入稍稍有一点力就可撬出然后顺势从下往上拉出即可，接着拧掉原机CD的四颗固定螺丝，因为是晚上安装，外面还下着大雨，所以照片没有多拍，有的是第二天补拍的，整个安装过程进行了将近两个小时，时间主要浪费在了尾门过孔穿线上了，当时天色晚还下着大雨一时没找着穿线的工具，徒的将倒车影像的线穿进尾门的，的上都搞出泡了快！

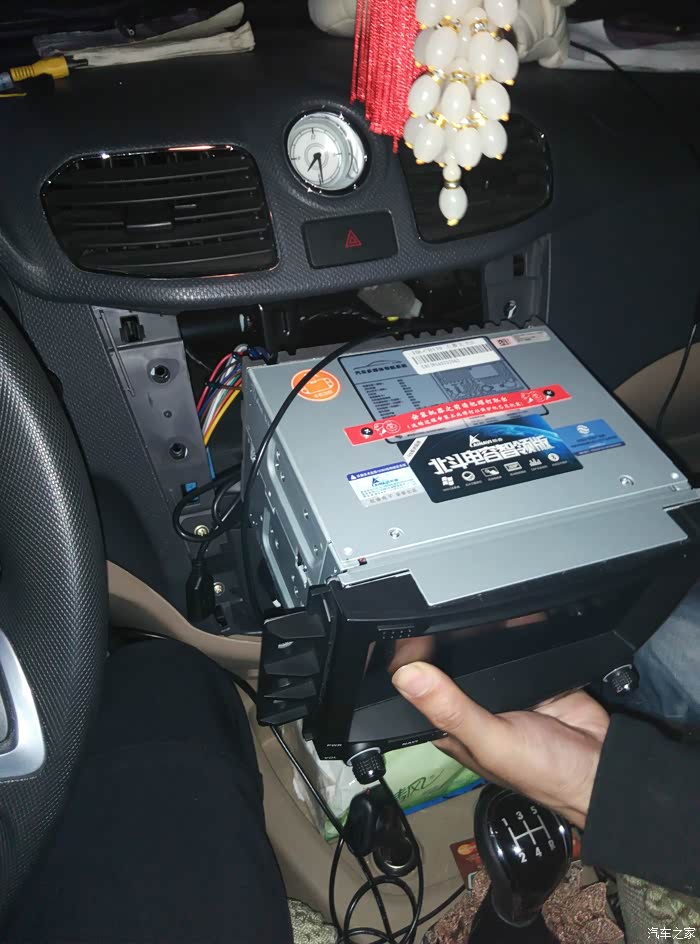

拆掉原机CD后主角登场，插入收音机天线，主机转接线，无损安装哦，不破一根线，倒车视频线就OK

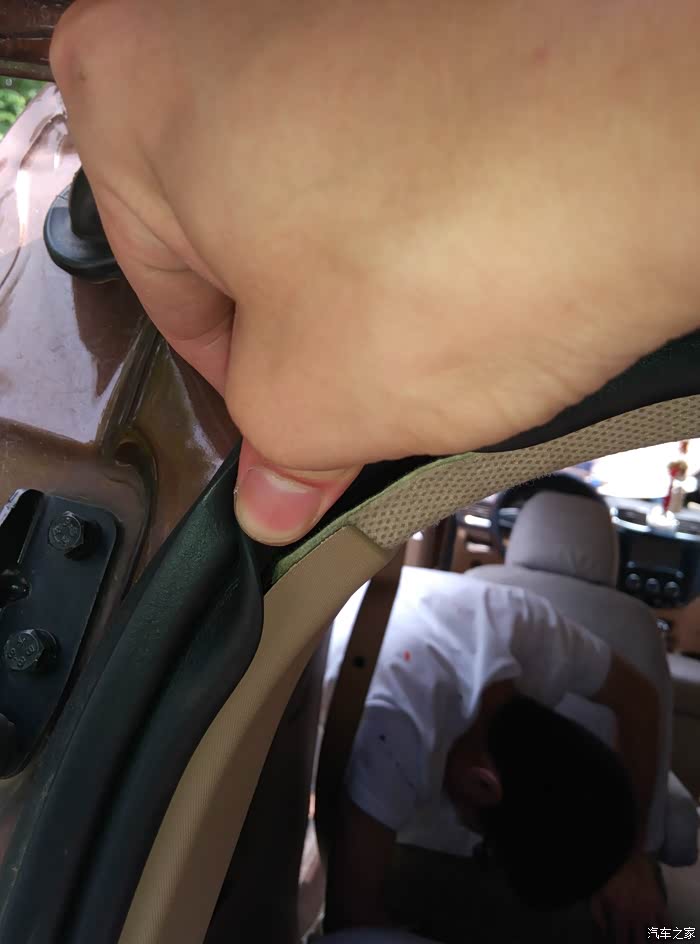

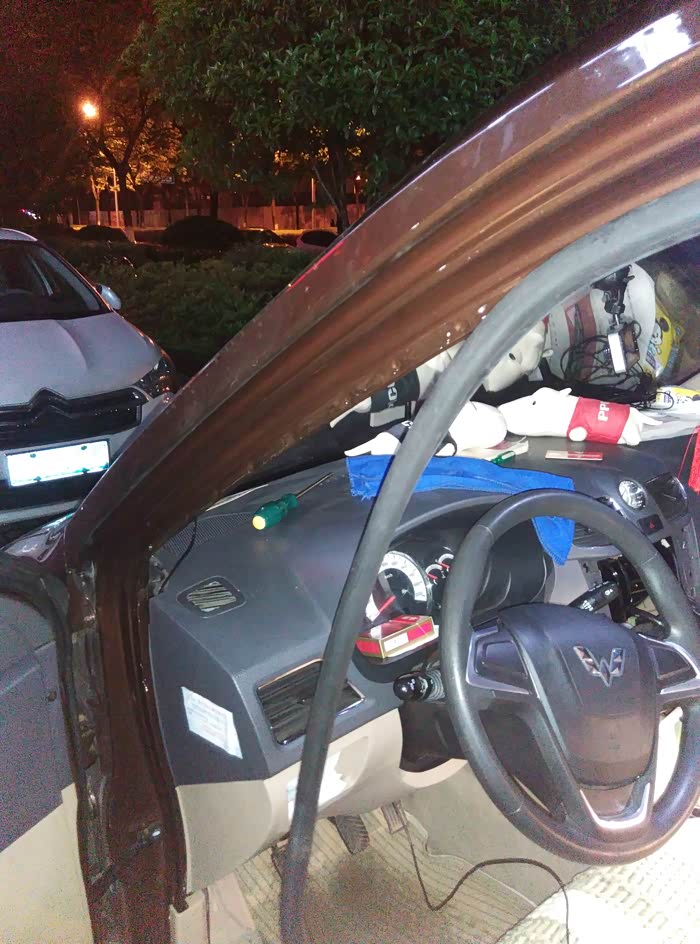

拉开主驾的A柱胶条，取掉A柱的护板，为什么走主驾呢，原因是尾门的线束也是在左侧过去的，这样进些，拆这护板很简单直接往外拉即可，比起我原来的那个车要方便得多

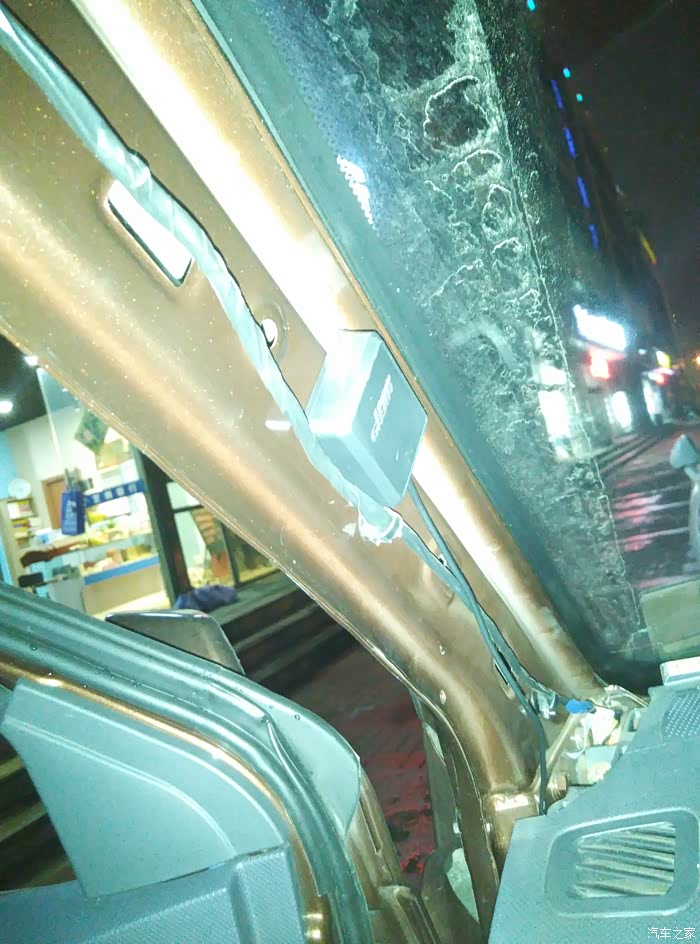

放主GPS信号接收模块，这绝对比我原来的好，我原来装的那还得用泡沫胶粘在仪表台上的，这个是磁铁的，直接吸入A柱，隐蔽，美观得给赞！当这里装完后合上护板装好胶条，倒车影像的线就延胶条经B柱一直到后门，因下雨所以没拍太多图，下面的图是隔了近半月后朋友又买了地胶来让帮铺时补拍的，本人不是专业搞这的，只是爱好，呵呵
那天晚上线就是从这里面穿到后门的，手可以伸进去，然后软管那个洞里手指可以勾出线
电源线是从倒车灯上接出来的，这里只是想回忆下那天晚上纯的工在这里浪费了近一小时的时间，当时真有破软管的冲动呵呵
倒车影像装在牌照灯位置，导航一体机来时自带的座子大伙买的时候一定也是这样的，后门板直接往下拉的，前提拉掉三个小护板，然后最大的一块直接拉下，没有螺丝全是卡扣，不要心太软呵呵

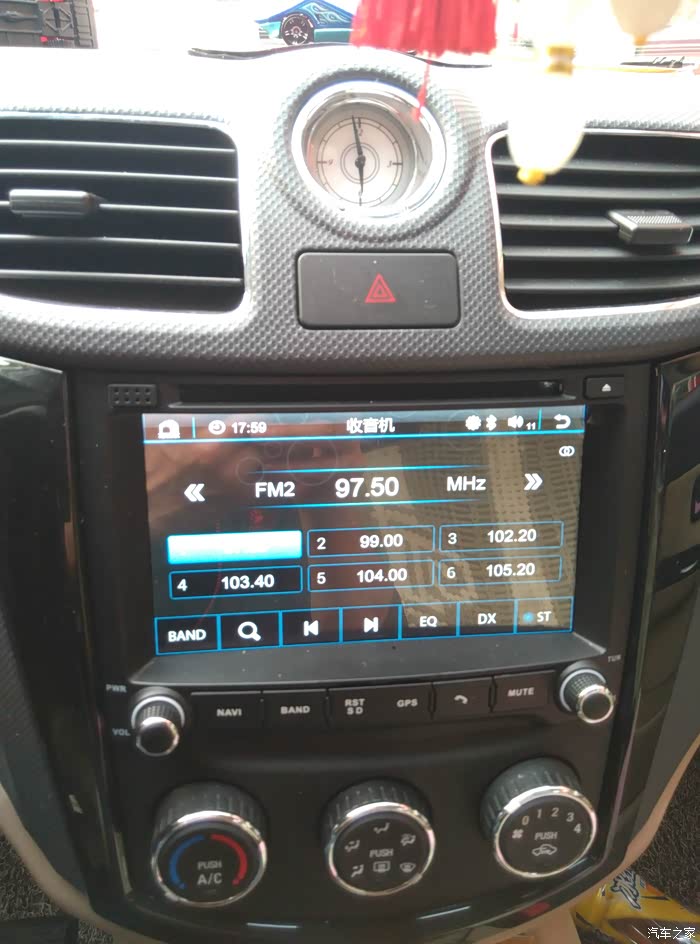

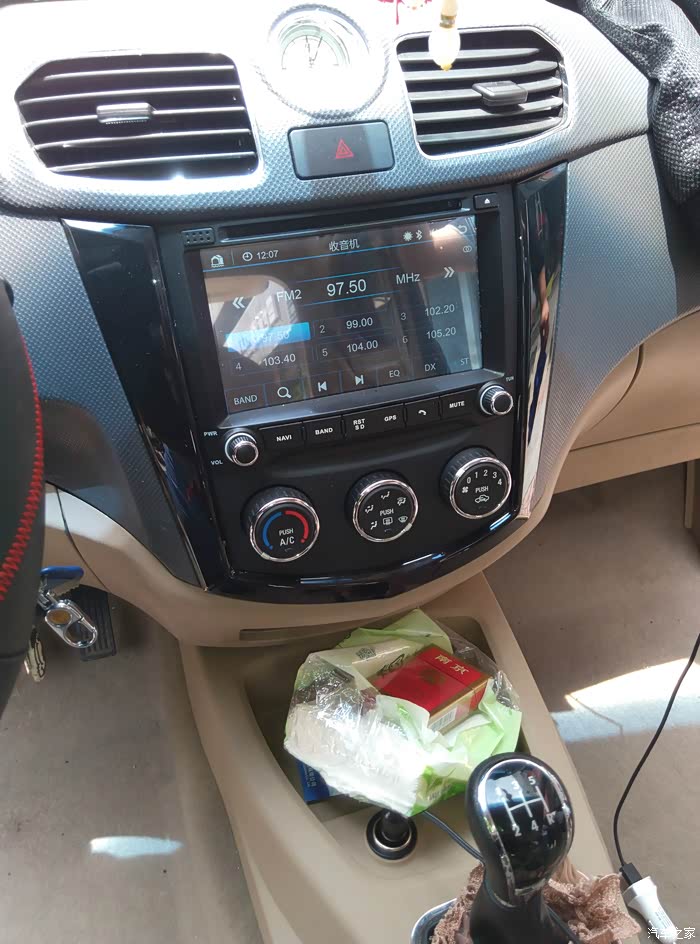

铺地胶时补照的开机效果

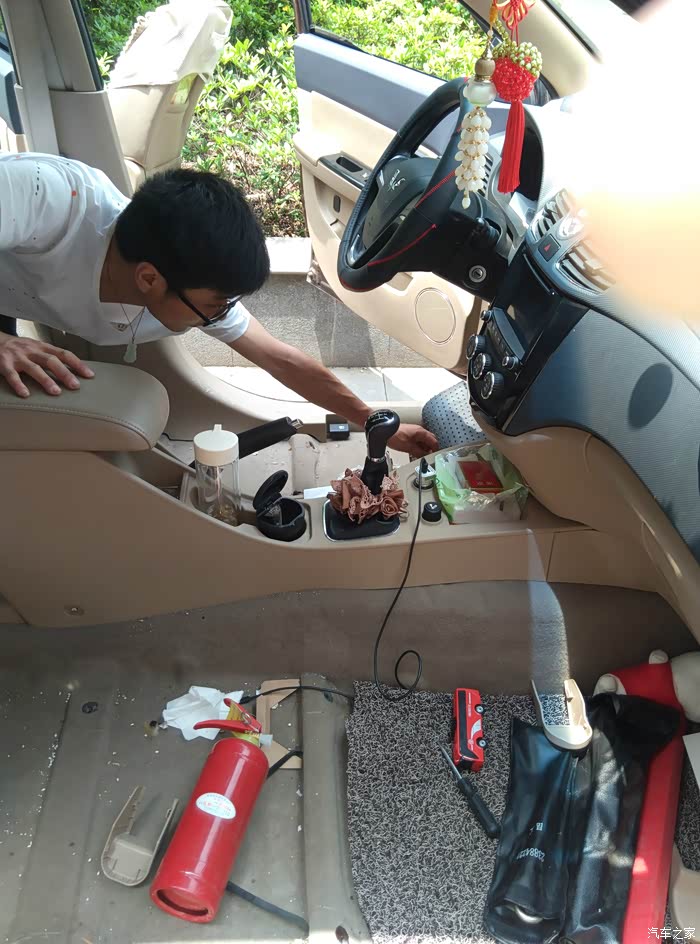

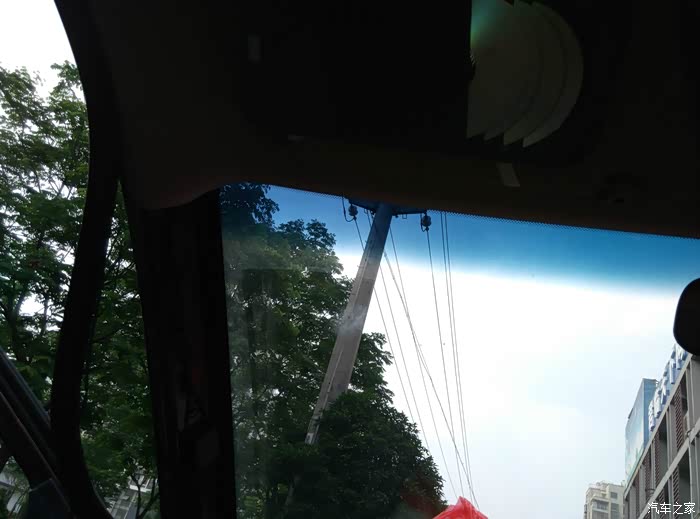

因为铺地胶时顺便装了个行车记录仪再次拆开A柱走线再留下影呵呵
这张想拍里面的线的，但没拍清大伙别介意呵呵
倒车影像也是补拍的
还是比较清的呢
整体中控比较漂亮，比我那台有的通用机面板还是原车的好得多，唉我那是硬伤呵呵
多补几张

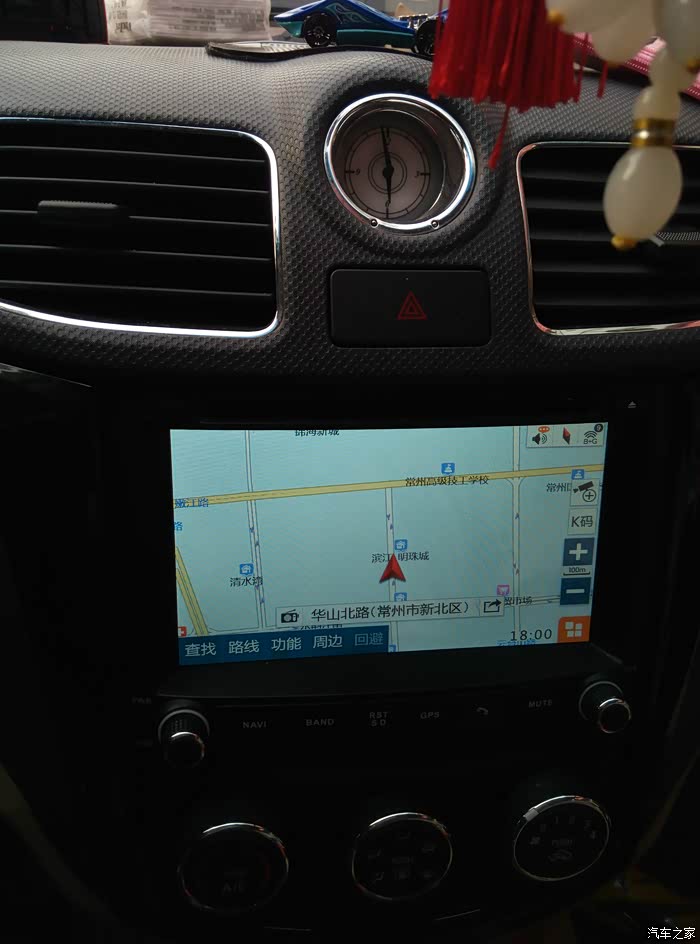

地图用的凯立德，比较新16年春季版
这个是刚进来的样子，卫星比较少，我重新初始化后GPS和北斗双定位会有21颗星，乖乖好厉害的感觉

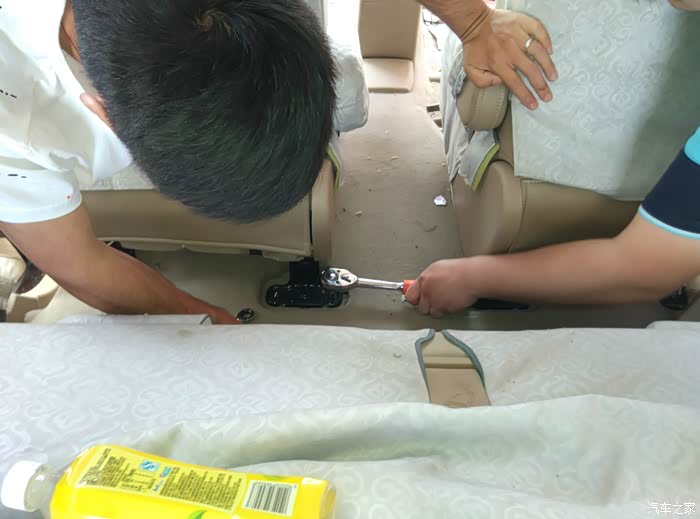

顺便上几张铺地胶的图，拆座椅中
拆掉主副驾了
拆第二排

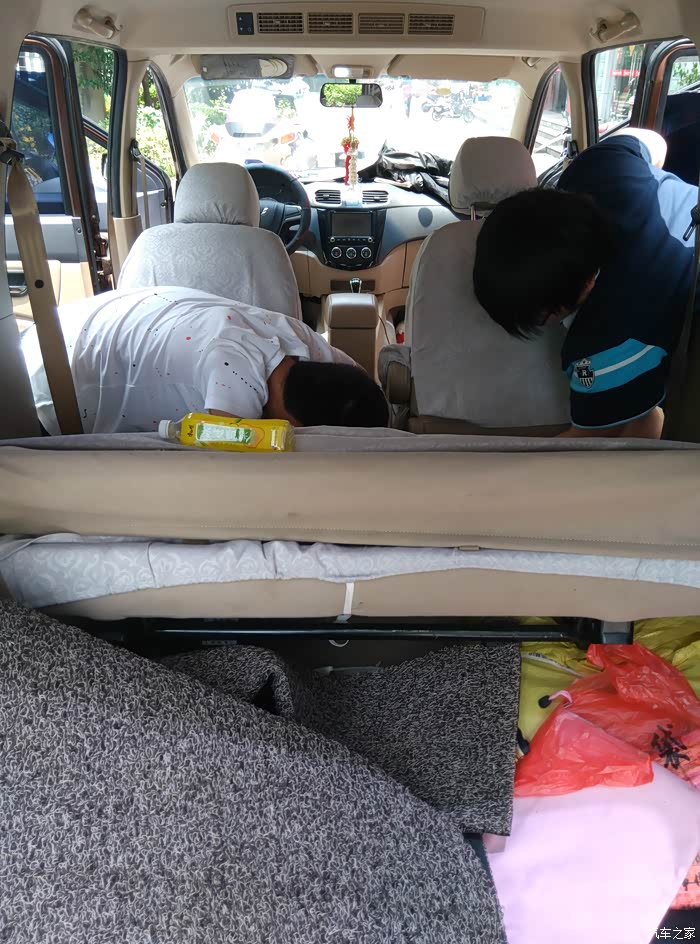

天比较热都出汗了，两朋友一起动手

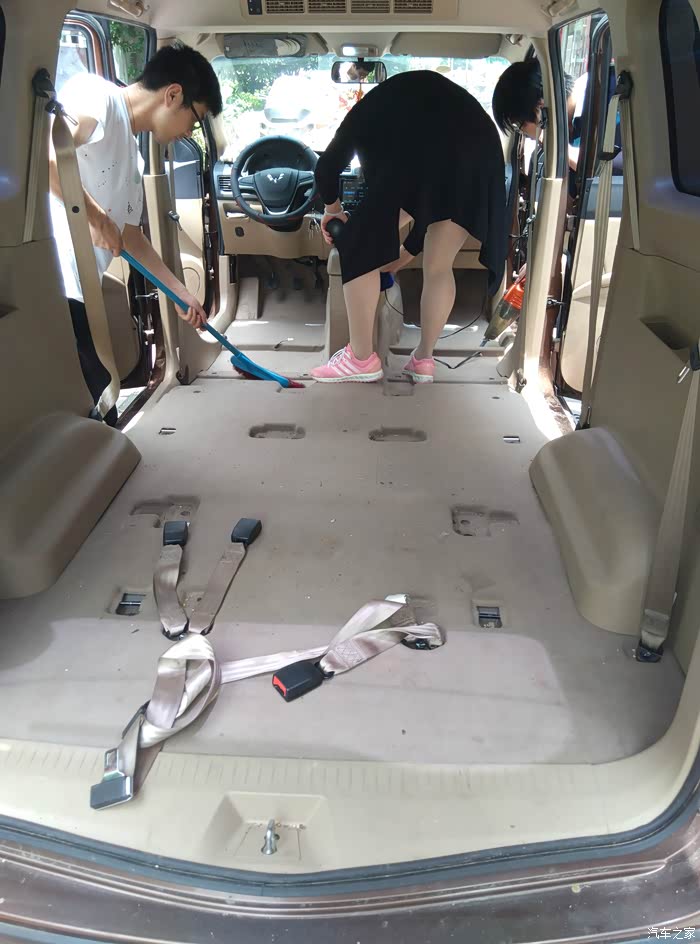

拆完我朋友爱人来也来打扫来啦哈哈，扫把上的！！！！让回去拿吸尘器不肯跑啊，说将就将就车不脏哈哈
至此本贴就结束了，导航使用比较不错，反应灵敏，倒车影像也是很给力，比较清楚也挺准，到红线位置基本离障碍物还有5厘米吧，谢谢大伙观赏，如有车友自己动手安装导航有遇到问题可以留言，我尽量给大家提供力所能及的帮助，因为平时修板子比较忙，一般下午或晚上会在线，呵呵，纯手工码字，不知道版主会给个精不?呵呵
