瑞虎8更换梁山嘟嘟车机导航，细化接线教程，加装全景摄像头
瑞虎8车机主机的拆装，论坛有详细图文和视频教程，这里不在赘述，可自行搜索查询。由于目前没有厂家生产瑞虎8的专用面框和线束，市面上仅有几款专用安卓机，由于专机价格高，性能和使用感等方面不能满足发烧友的需求，只有自己手工改装专用面框和线束，可供改装公版车机爱好者借鉴。
一、面框制作

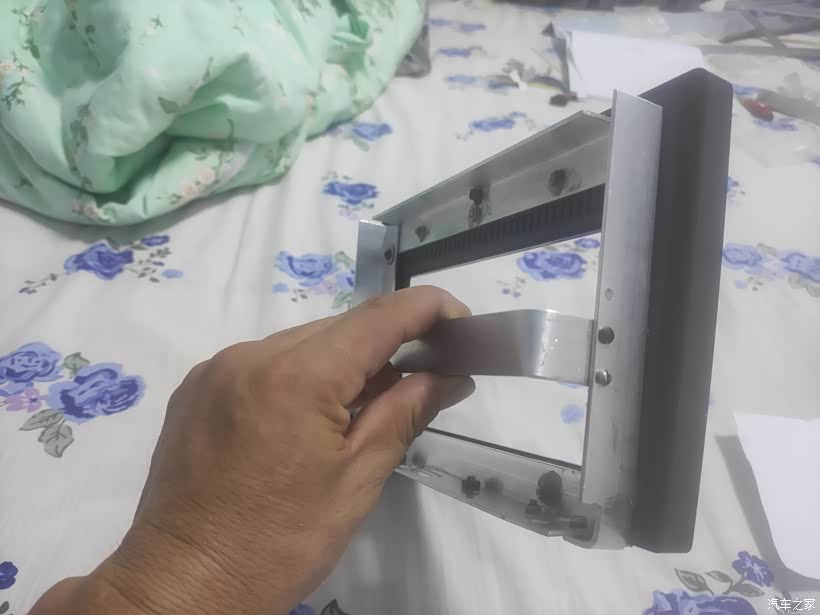

面框采用9寸转12.3寸转接框和20mm角铝，使用汽车专用双面胶将两者贴合，并使用7颗螺丝加固。
一、面框制作
面框采用9寸转12.3寸转接框和20mm角铝，使用汽车专用双面胶将两者贴合，并使用7颗螺丝加固。

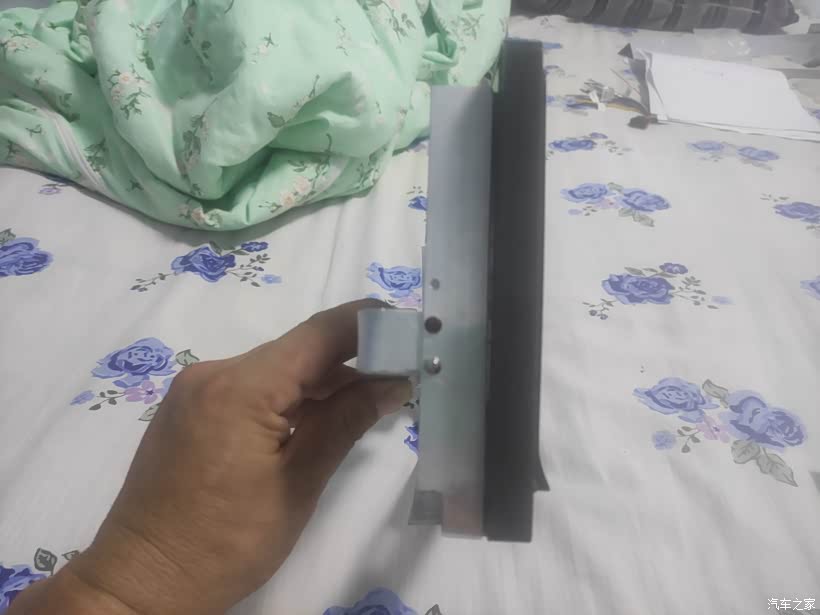

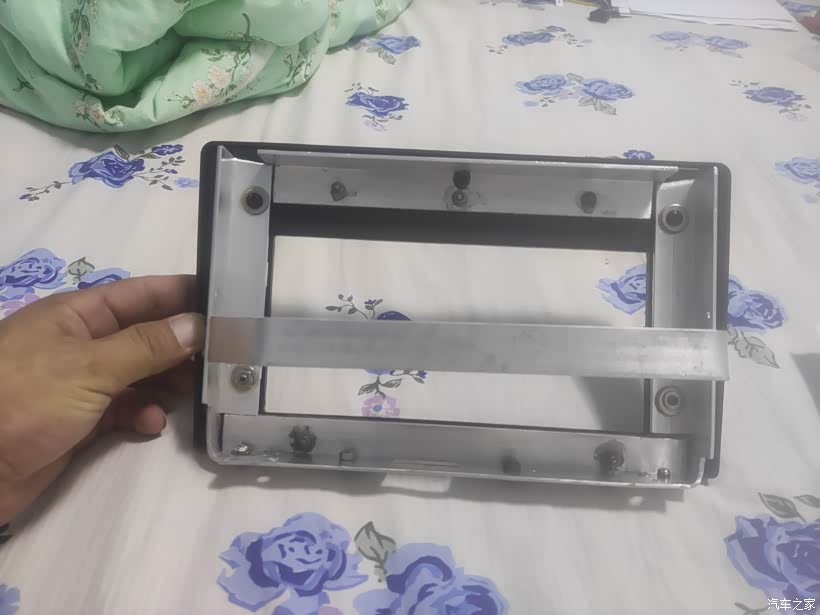

面框背部横撑分别使用2颗螺丝，固定在框架两侧。

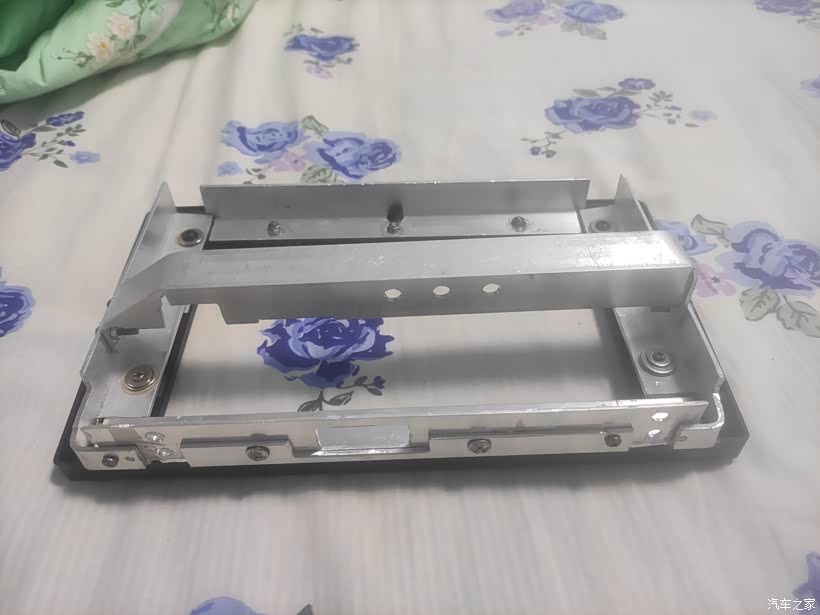

面框背部横撑中间三个孔，中间孔是定位孔，可定位在原车机后部安装座上，两面的孔用原车2颗自攻螺丝固定。

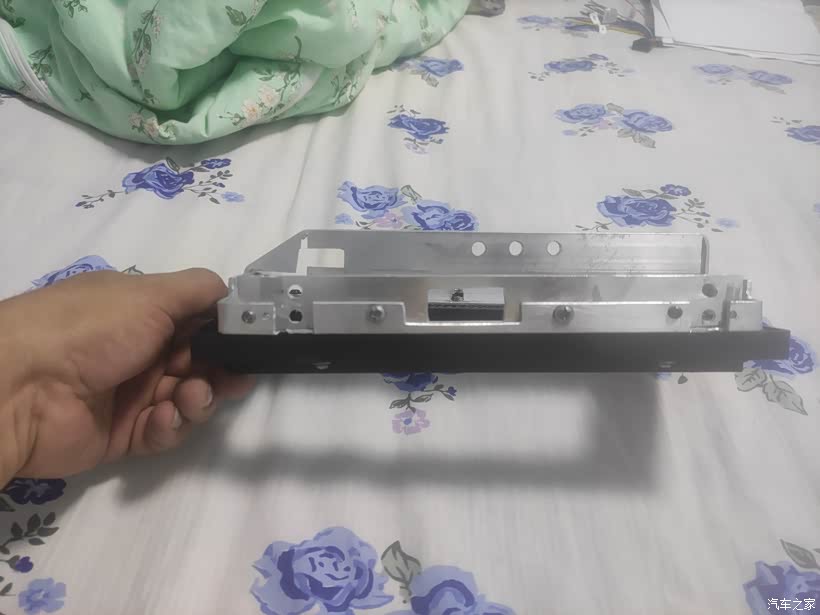

面框底部两个靠近塑料转接框的两个孔，分别用原车2颗螺丝和方孔涨塞固定在原车机底座安装孔上。

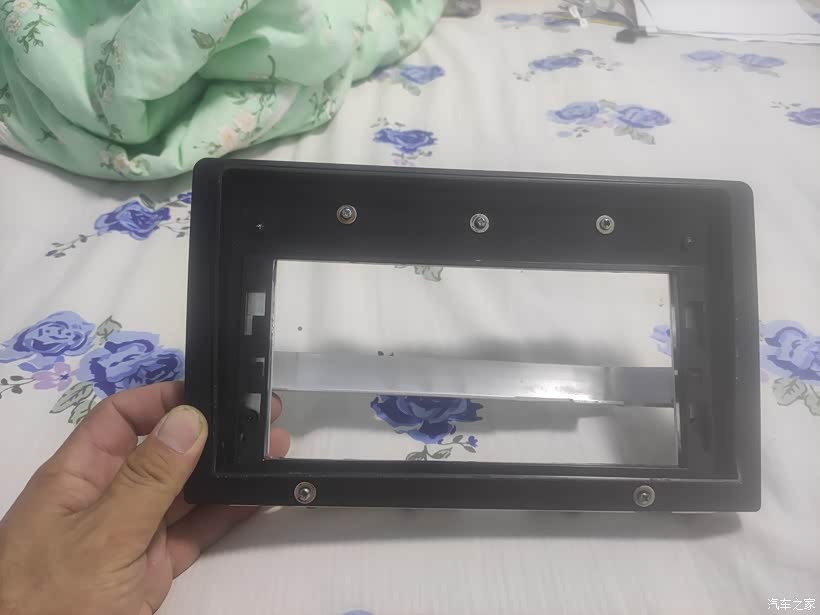

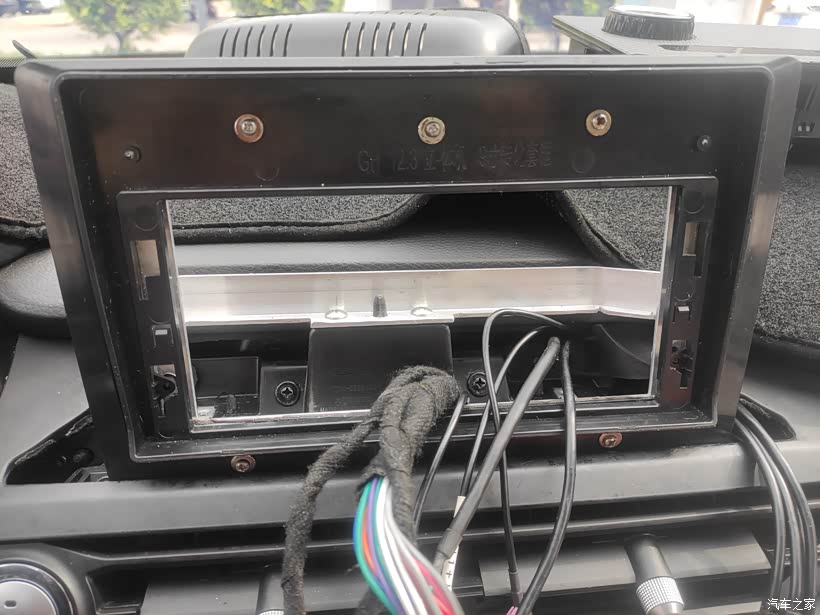

面框正面照片

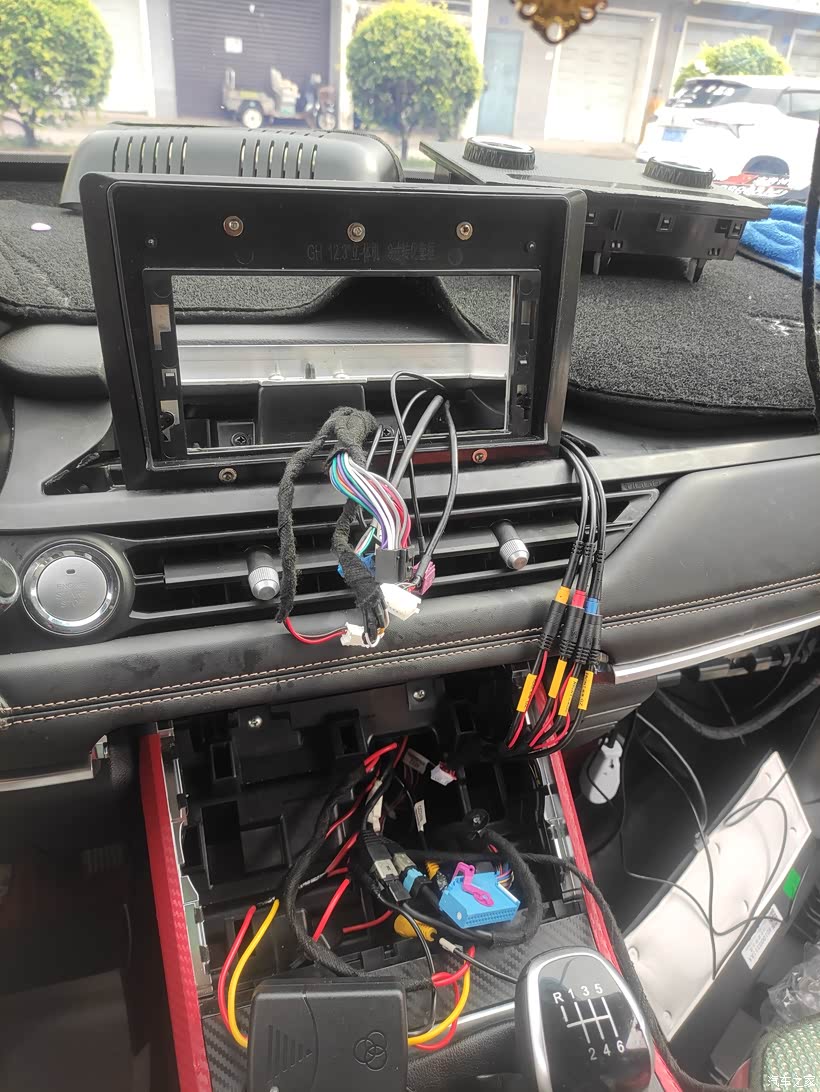

面框安装效果图
二、改装线束和协议
用瑞虎3大屏主机专用线束改装电源线、收音机专用转接线、U口专用转接线、原车倒车影像专用转接线等可以和原车完美接驳。使用睿志诚协议盒，可显示原车倒车影像、原车雷达车机显示、开关车门状态显示、原车行车信息等显示。
用瑞虎3大屏主机专用线束改装电源线、收音机专用转接线、U口专用转接线、原车倒车影像专用转接线等可以和原车完美接驳。使用睿志诚协议盒，可显示原车倒车影像、原车雷达车机显示、开关车门状态显示、原车行车信息等显示。

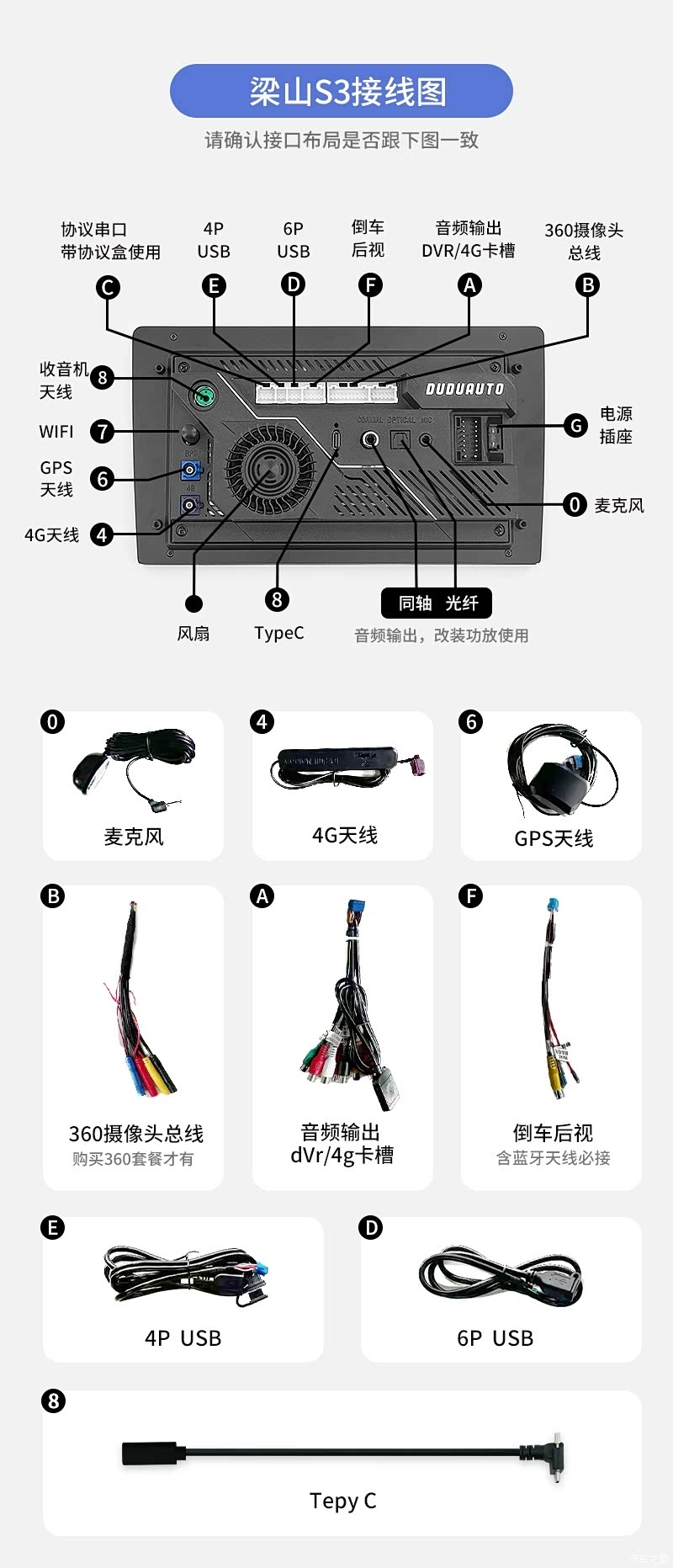

1. 梁山车机背面接线图，点击看原图可看到接口图

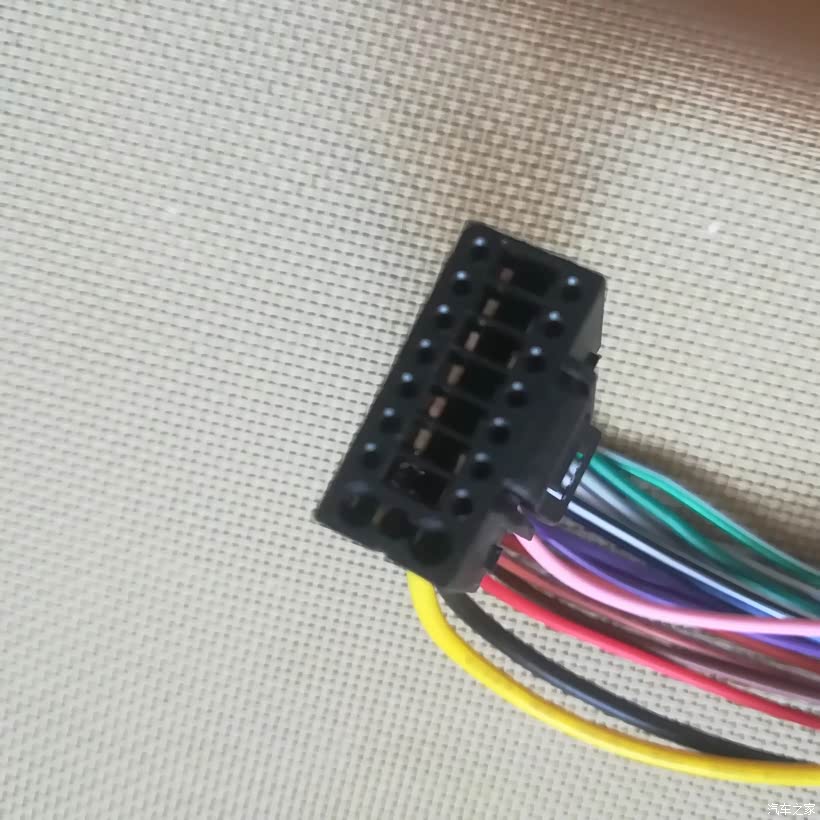

2. 主电源线连接
主电源线束采用瑞虎3大屏导航专用线束，由于瑞虎8车机主机在扶手箱下部，需要对电源线延长处理。一是可以直接使用1根延长线加长，二是可以加线用焊锡焊接加长处理，图方便，可以使用第一方案。如果破线，必须使用绝缘胶布和汽车专用绒布胶带包好，切记！

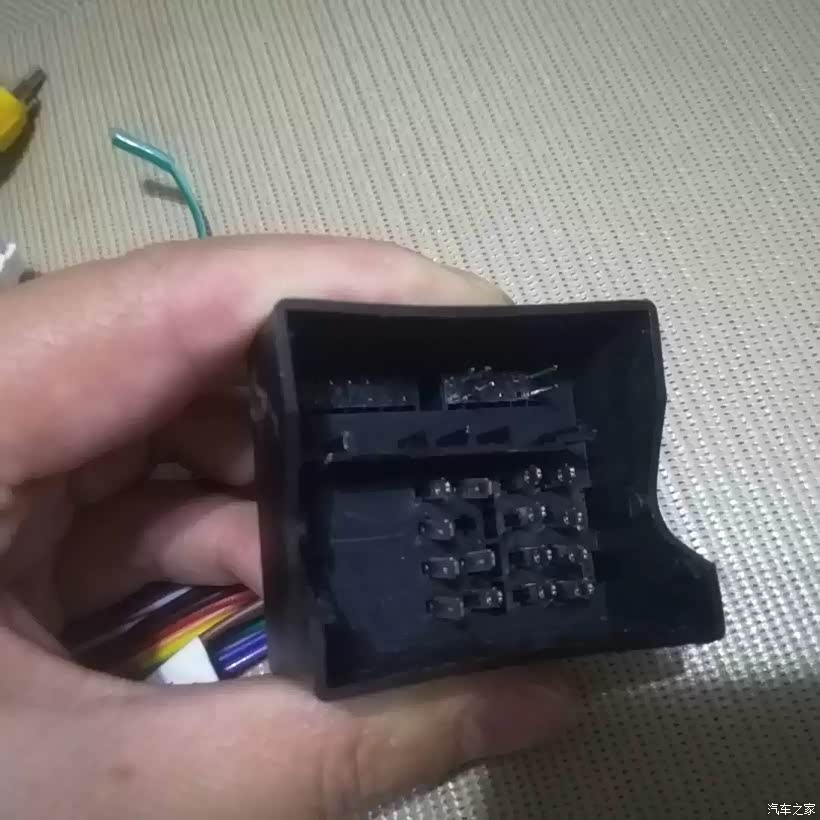

此接口直接对插原车主机连接线
此接口直接对插梁山车机电源线接口
3. 协议盒连接

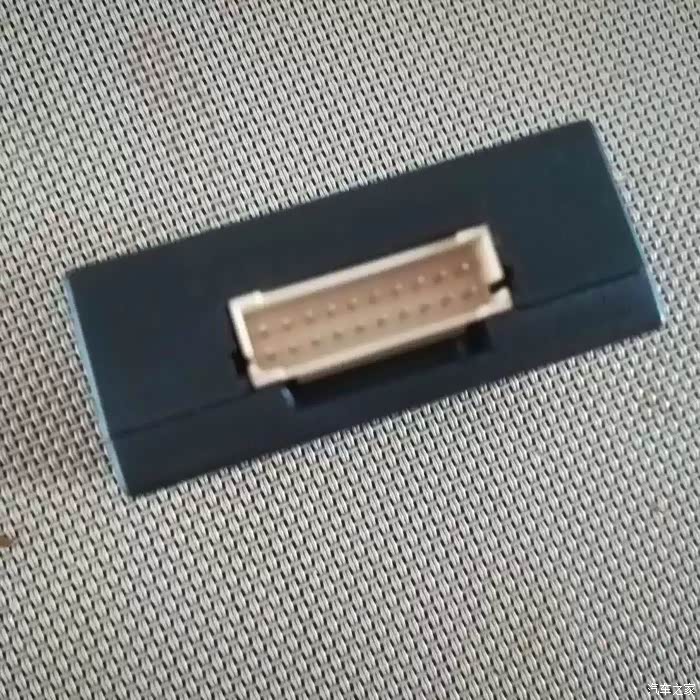

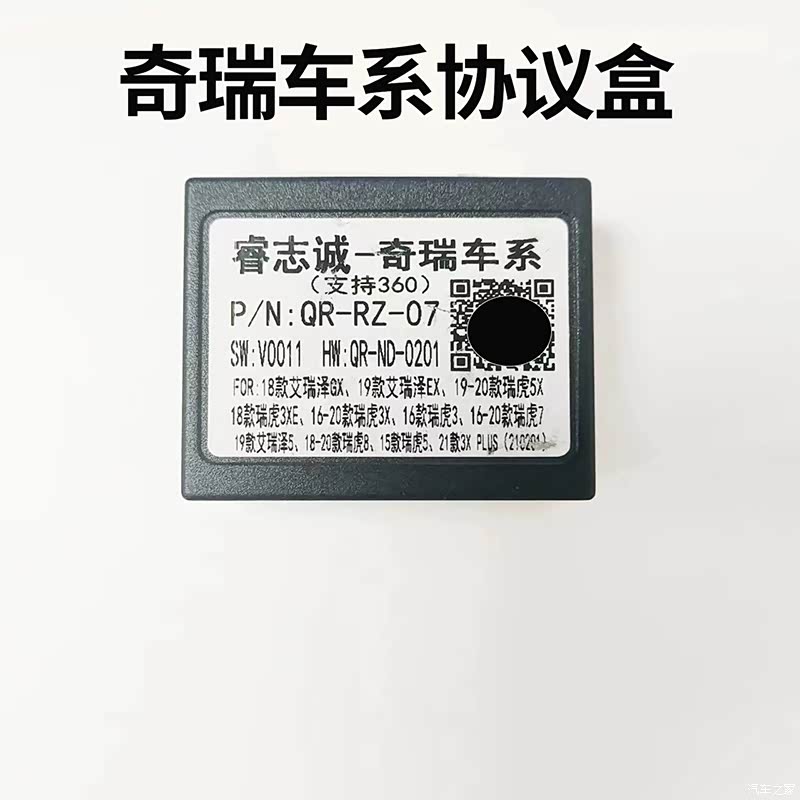

采用睿志诚协议盒，型号看图。协议盒的作用是获取原车信息，例如空调、大灯、原车按键等等，供梁山嘟嘟车机读取或操控。
采用睿志诚协议盒，型号看图。协议盒的作用是获取原车信息，例如空调、大灯、原车按键等等，供梁山嘟嘟车机读取或操控。

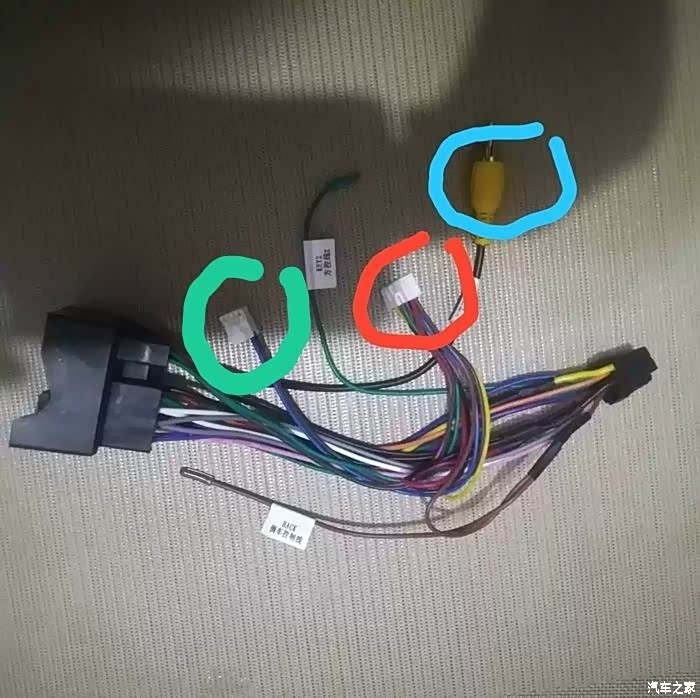

此接口直接对插电源线协议盒插头，就是电源线图片画红圈的那个插头。电源线画绿圈那个8P插头，对插梁山车机协议串口。
4. 恢复原车U盘接口和充电接口。

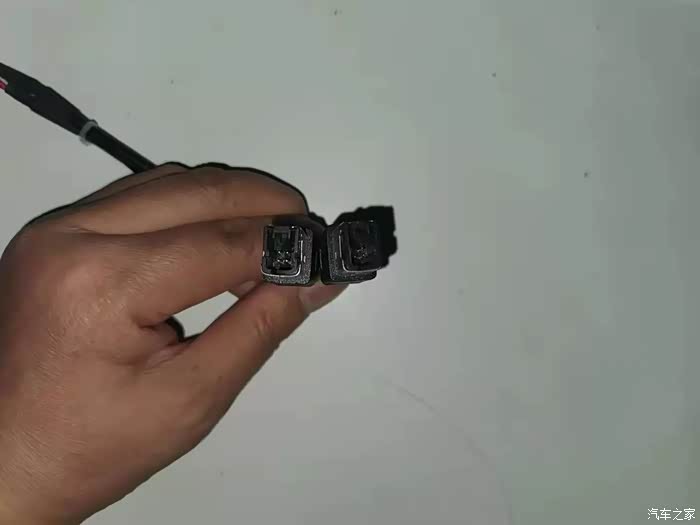

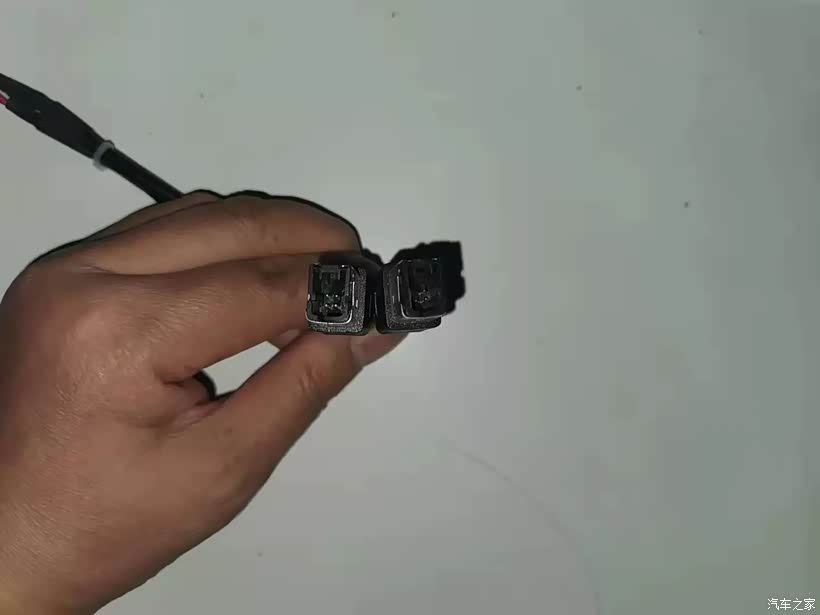

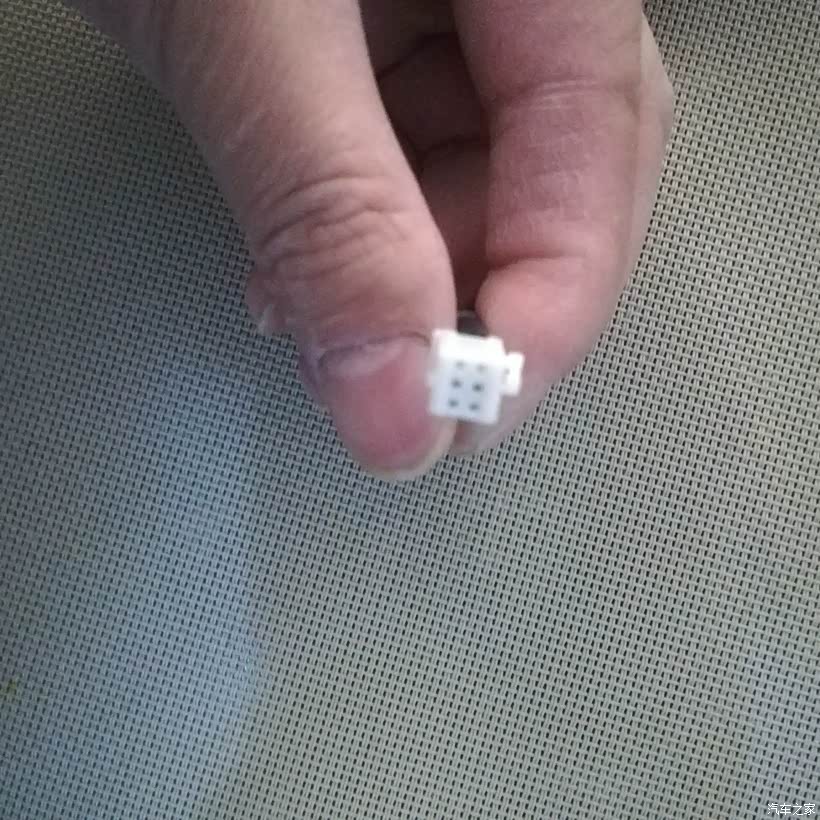

此插头为6P，直接插梁山车机背面6P U接口

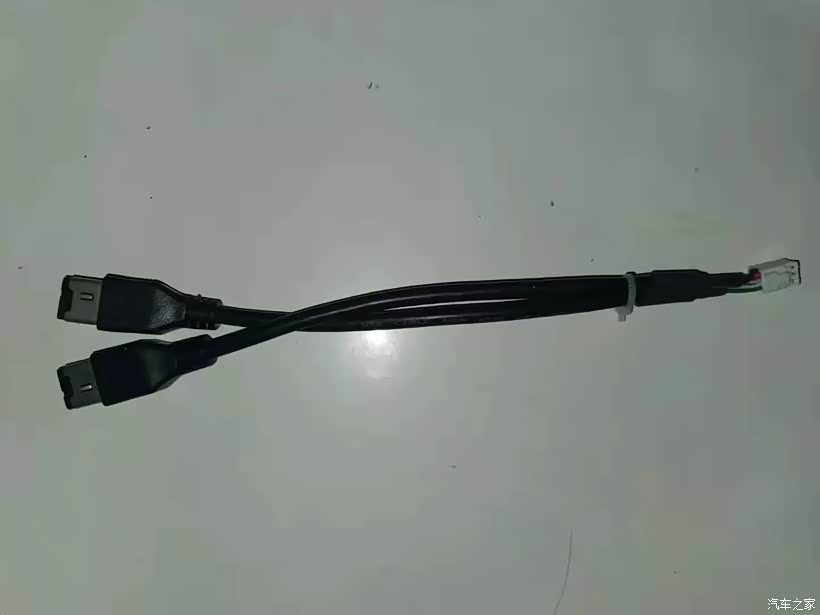

这俩接口与原车U口连接线直接对接。

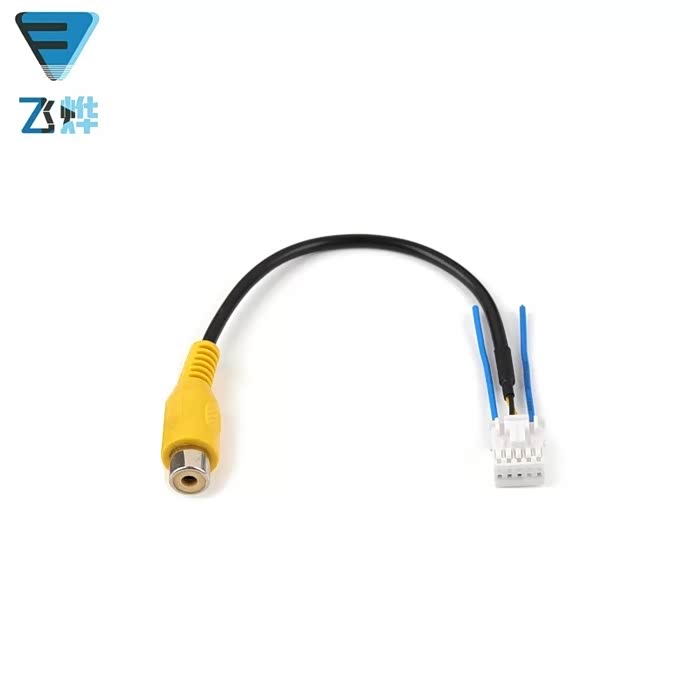

5. 连接原车倒车影像
白色10P插头直接对插梁山车机背面倒车插口，两边的小短线为蓝牙和WiFi天线，不用碰。由于黑色影像传输线不够长，可破线加长，或者另购延长线对插。黄色插口直接对插上图主电源线画绿圈插头。安装360者可不接该线。
白色10P插头直接对插梁山车机背面倒车插口，两边的小短线为蓝牙和WiFi天线，不用碰。由于黑色影像传输线不够长，可破线加长，或者另购延长线对插。黄色插口直接对插上图主电源线画绿圈插头。安装360者可不接该线。
6. 4P U口线连接

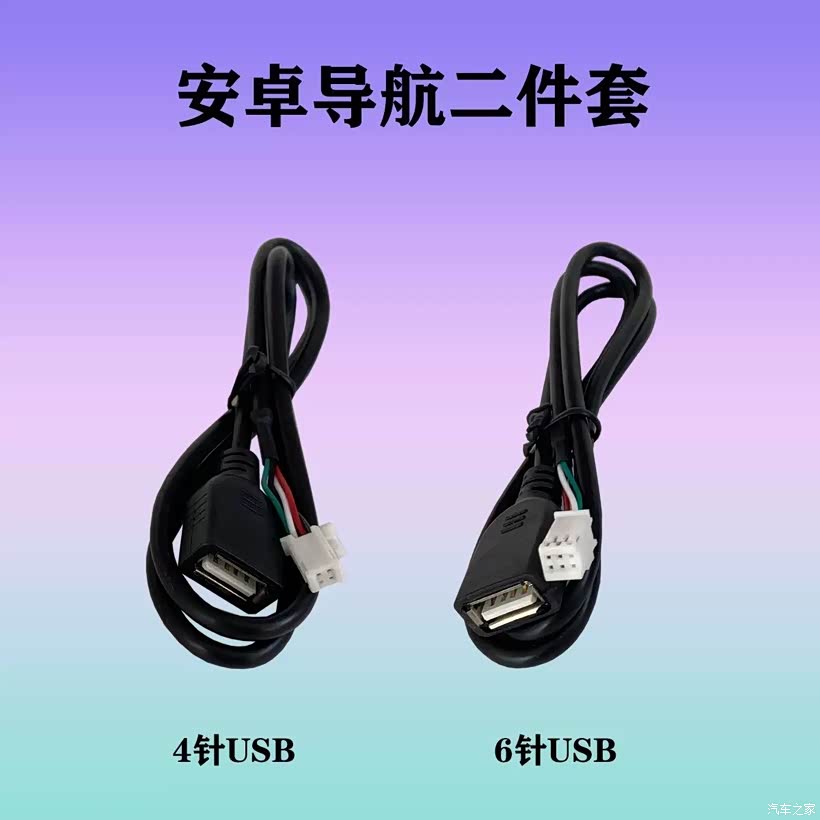

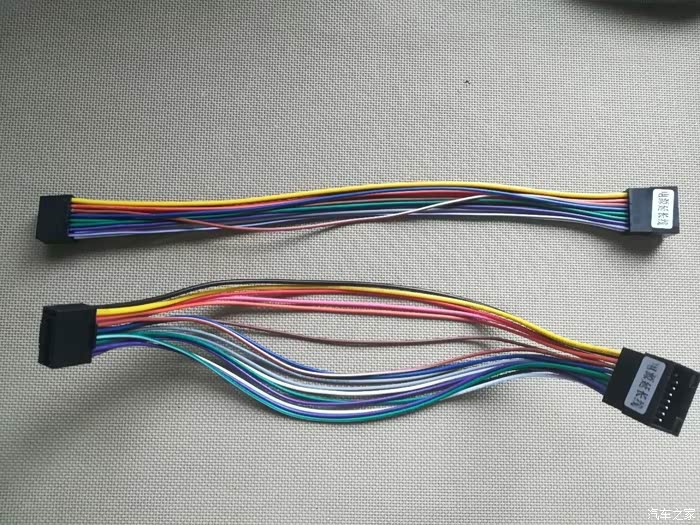

4 P线梁山赠送，白色4P接头直接对插梁山车机U口。另一端可放到手套箱，连接AR导航行车记录仪或者U盘，也可手机充电。
4 P线梁山赠送，白色4P接头直接对插梁山车机U口。另一端可放到手套箱，连接AR导航行车记录仪或者U盘，也可手机充电。
7. 收音机天线连接

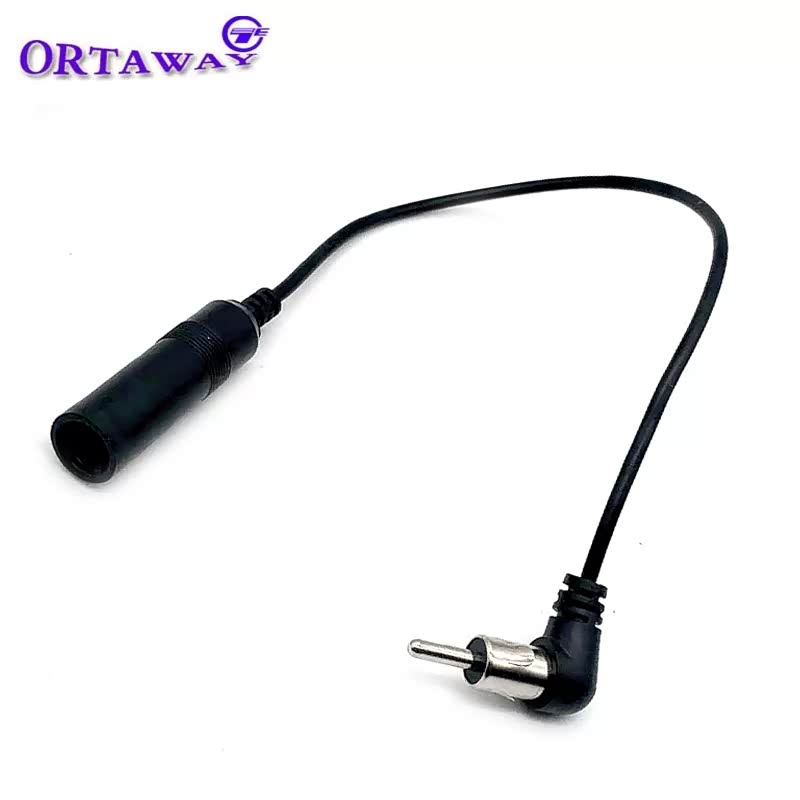

连接非常简单，90度转角插头插梁山车机收音机口，通过延长线对接后，另一段对接原车收音机接口。
连接非常简单，90度转角插头插梁山车机收音机口，通过延长线对接后，另一段对接原车收音机接口。
8. 其它线连接
原车赠送的GPS和4G天线，分别对插梁山嘟嘟车机即可，天线放置汽车A柱。

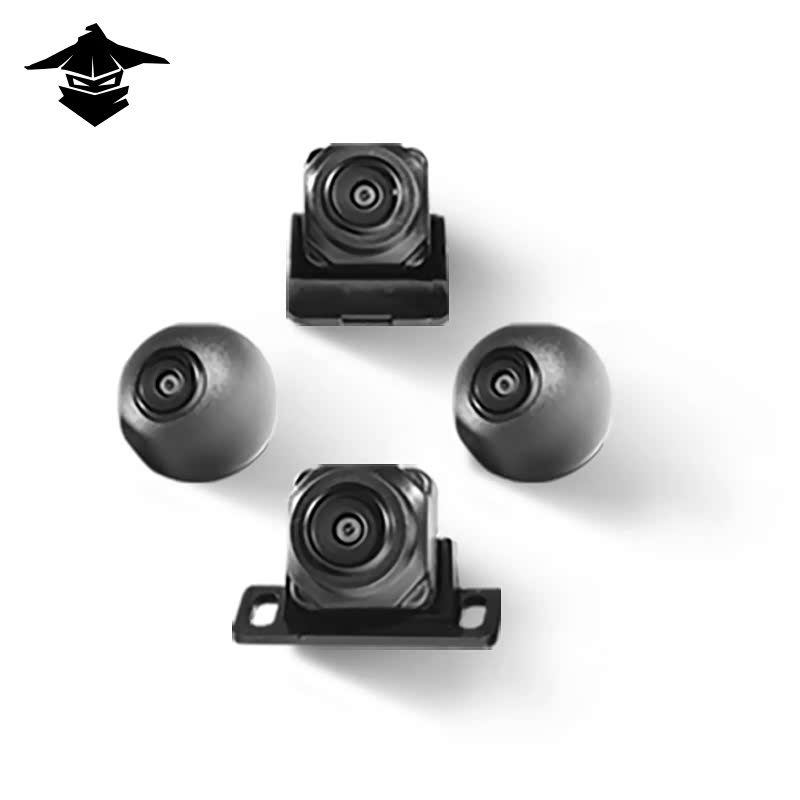

三、加装360全景摄像头
1.接线

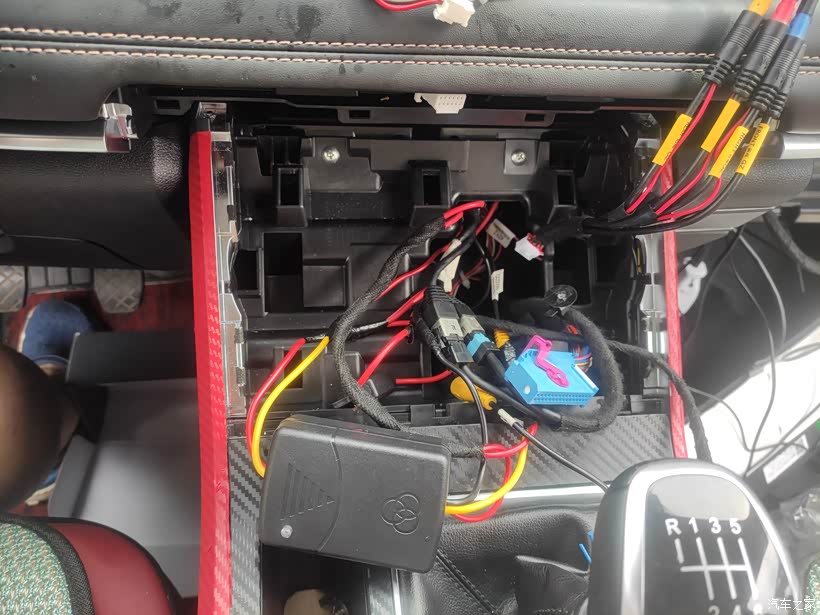

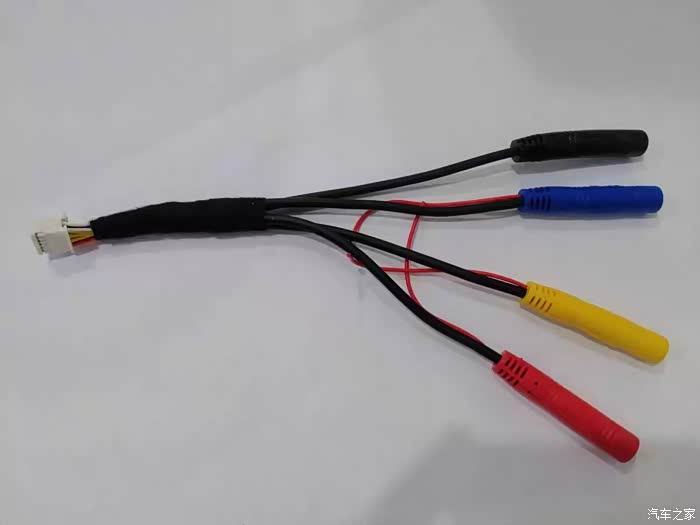

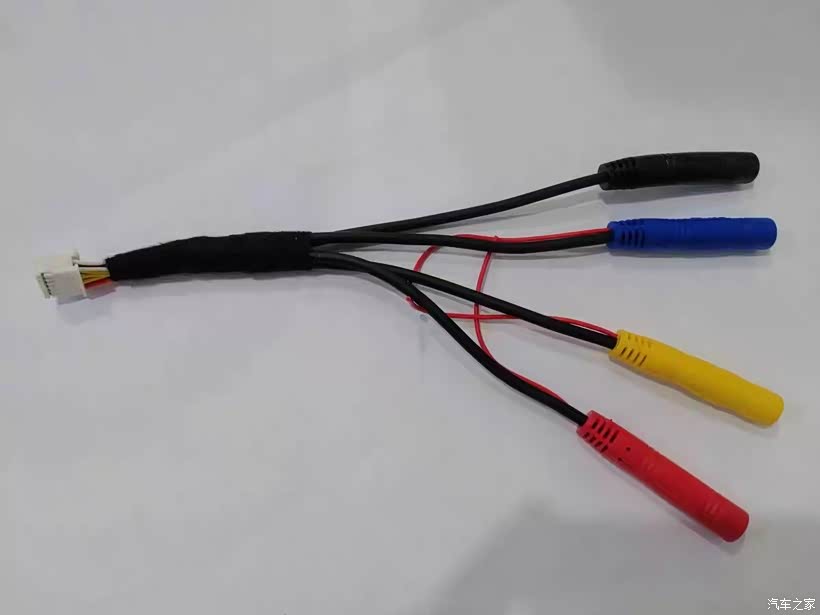

全景摄像头接线非常简单，按颜色直接对插就可以，红插红、黄插黄、蓝插蓝、黑插黑，带协议盒的车子，单股小红线不用管它，它是用来接左右转向灯供电的。白色12P插头，插在车机后面12针插座上即可。
原车赠送的GPS和4G天线，分别对插梁山嘟嘟车机即可，天线放置汽车A柱。
三、加装360全景摄像头
1.接线
全景摄像头接线非常简单，按颜色直接对插就可以，红插红、黄插黄、蓝插蓝、黑插黑，带协议盒的车子，单股小红线不用管它，它是用来接左右转向灯供电的。白色12P插头，插在车机后面12针插座上即可。

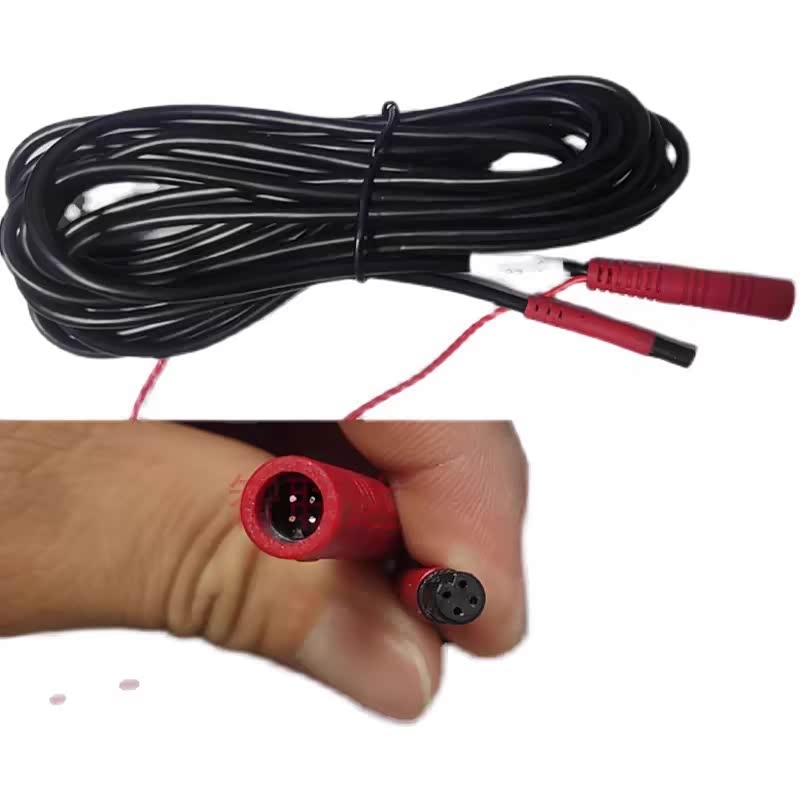

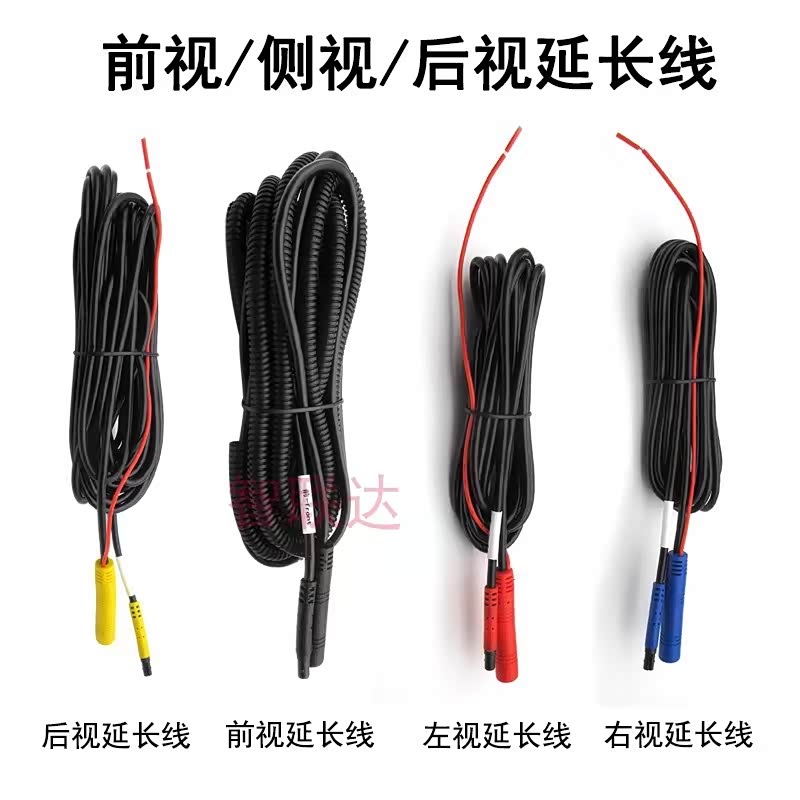

摄像头后面带尾线的哦，不要被图片误解了，摄像头尾线对插延长线。
2.摄像头安装

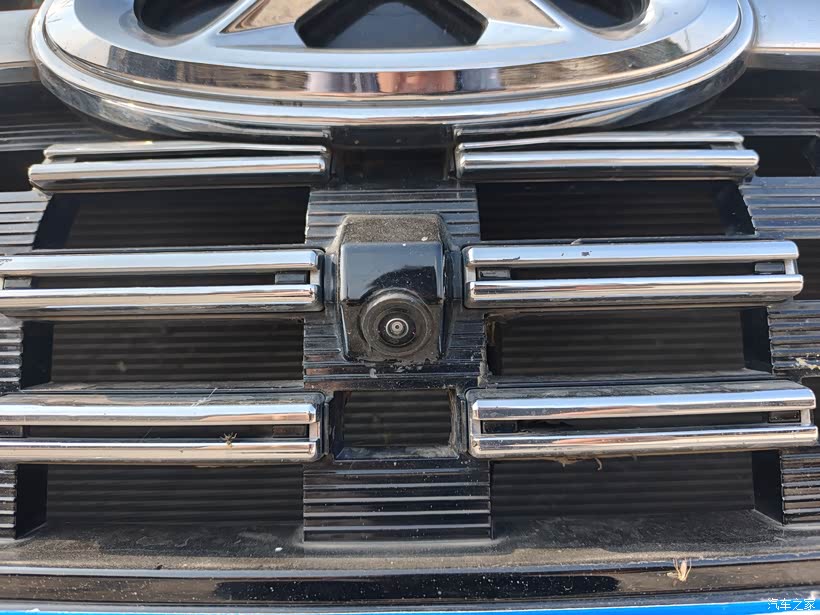

a、前摄像头可安装在原车孔位，但是需要打孔。切记，请勿使用赠送的打孔器进行打孔，它是用来给左右摄像头打孔的。前摄像头头部直径小，孔打大了，无法固定摄像头。我装前摄像头未拆前杠，摄像头从保险杠里面用手按住，先用丁晴胶固定，然后抹的玻璃胶，挺难弄的。不要把玻璃胶弄到镜头上，镜头可提前用纸胶带粘上做个保护。如果想简单，就买带摄像头的牌照安装座，网上很容易买到。因为帖子有图片限制就不给大家上传了。
a、前摄像头可安装在原车孔位，但是需要打孔。切记，请勿使用赠送的打孔器进行打孔，它是用来给左右摄像头打孔的。前摄像头头部直径小，孔打大了，无法固定摄像头。我装前摄像头未拆前杠，摄像头从保险杠里面用手按住，先用丁晴胶固定，然后抹的玻璃胶，挺难弄的。不要把玻璃胶弄到镜头上，镜头可提前用纸胶带粘上做个保护。如果想简单，就买带摄像头的牌照安装座，网上很容易买到。因为帖子有图片限制就不给大家上传了。

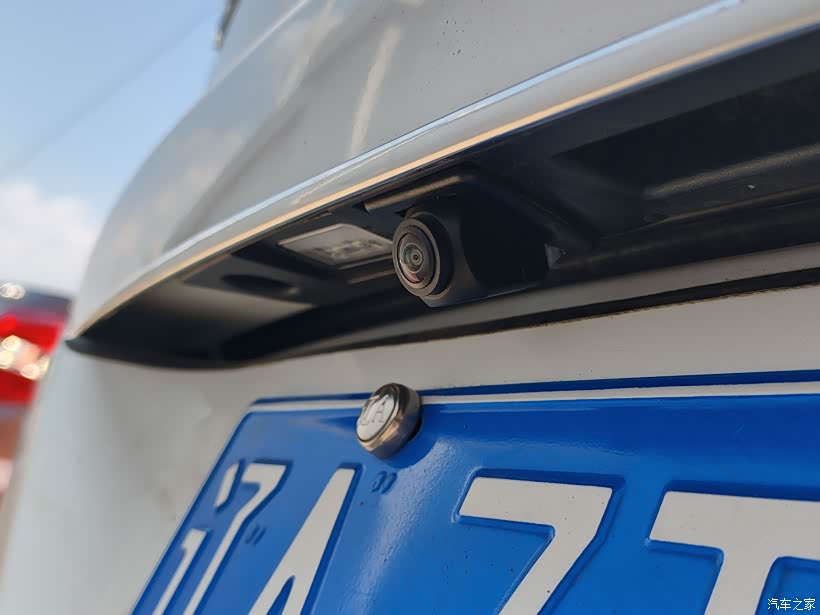

b、后摄头安装

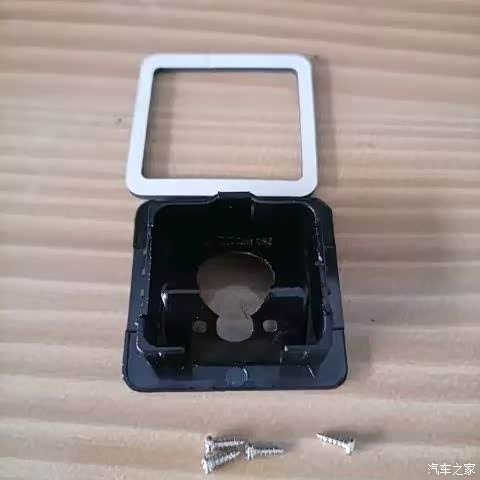

我买的艾瑞泽摄像头底座，固定在原车孔位上，美中不足的是，得用壁纸刀扩一下孔。
我买的艾瑞泽摄像头底座，固定在原车孔位上，美中不足的是，得用壁纸刀扩一下孔。

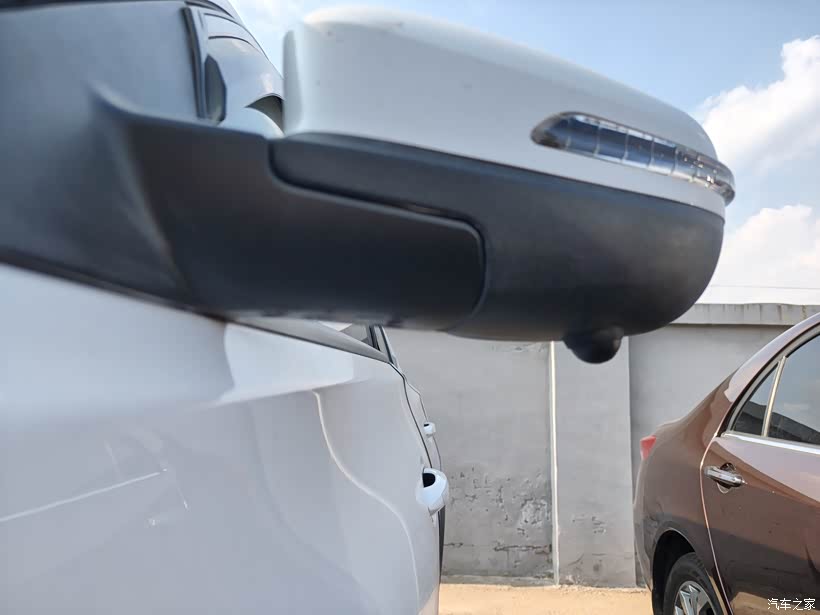

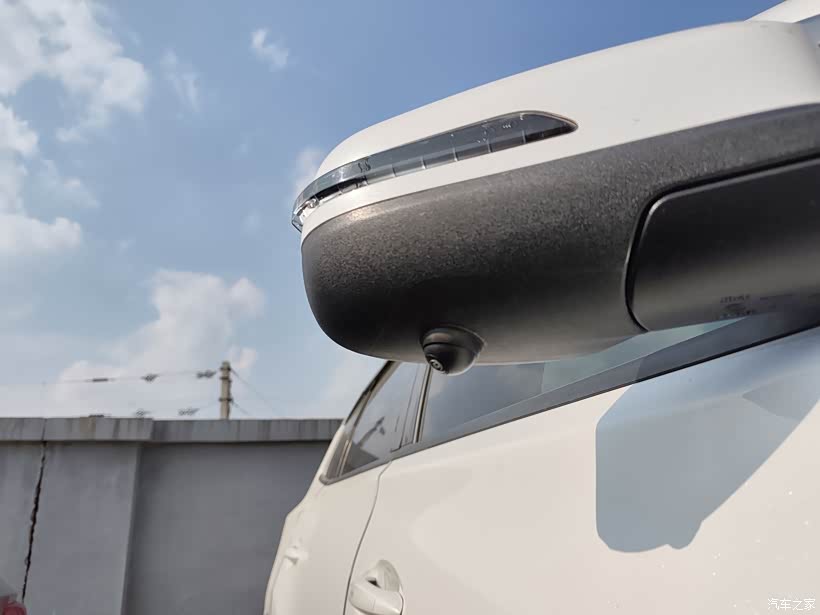

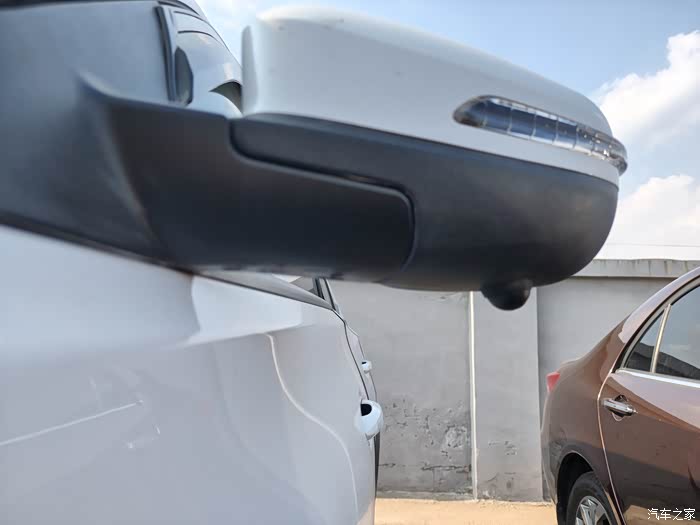

c、左右摄像头的安装，需要用赠送的打孔器进行打孔，安装效果看图。我打孔有点太靠外面了，在往里侧20mm更好。
3.走线
走线相对来说最为繁琐，需要里里外外、前前后后、左左右右的拆一大堆。

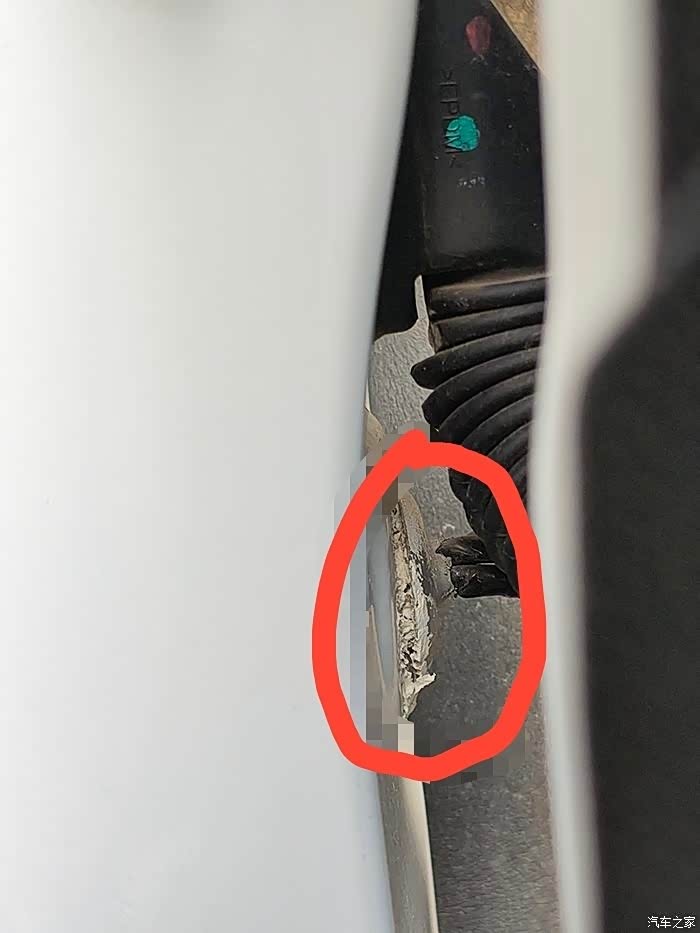

左右车门折页下部各有一个胶皮堵，从此穿线到车外，穿线前摄像头和左右摄像头。
走线相对来说最为繁琐，需要里里外外、前前后后、左左右右的拆一大堆。
左右车门折页下部各有一个胶皮堵，从此穿线到车外，穿线前摄像头和左右摄像头。

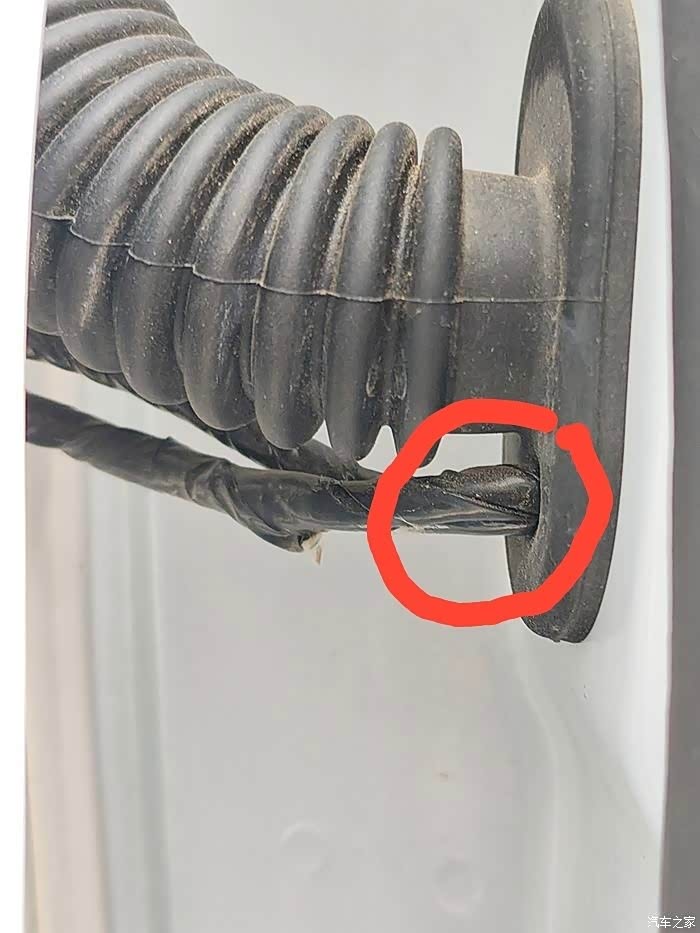

左右摄像头穿线到车门里面，我认为用此种方法更佳。如果走线在胶皮管里面，叶子板上面的胶皮密封盖，不拆车门根本就盖不上，据说，因为盖此盖子，差点把网友给送走了。我车左侧的摄像头线就走在了胶皮管里面，到现在也没盖上盖子。

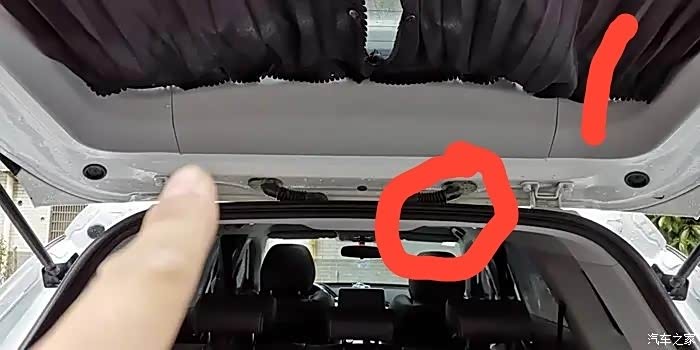

后摄像头线走在了胶皮管里面。

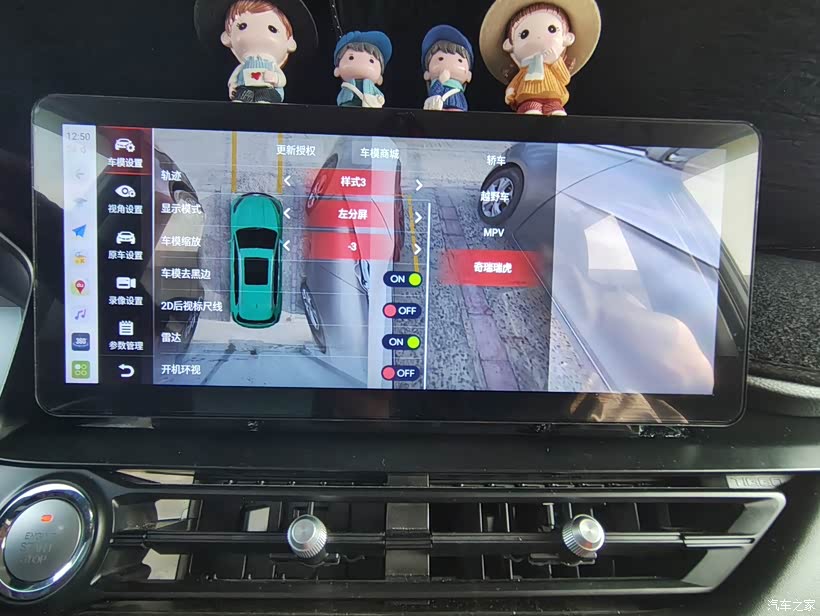

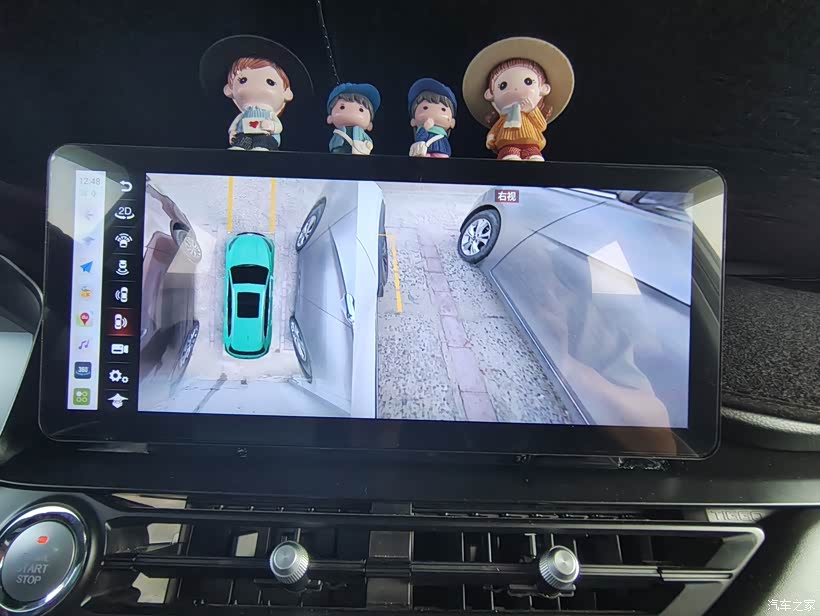

4.全景显示效果，很完美

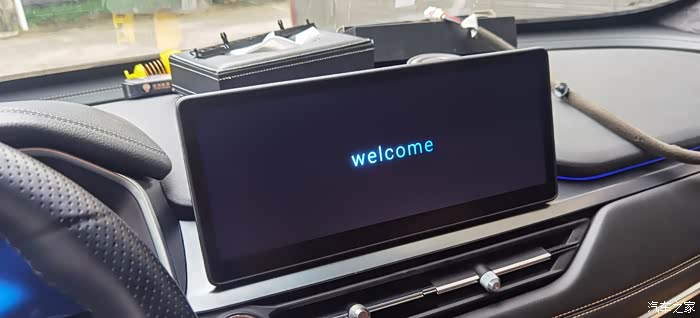

四、梁山车机上车安装效果图

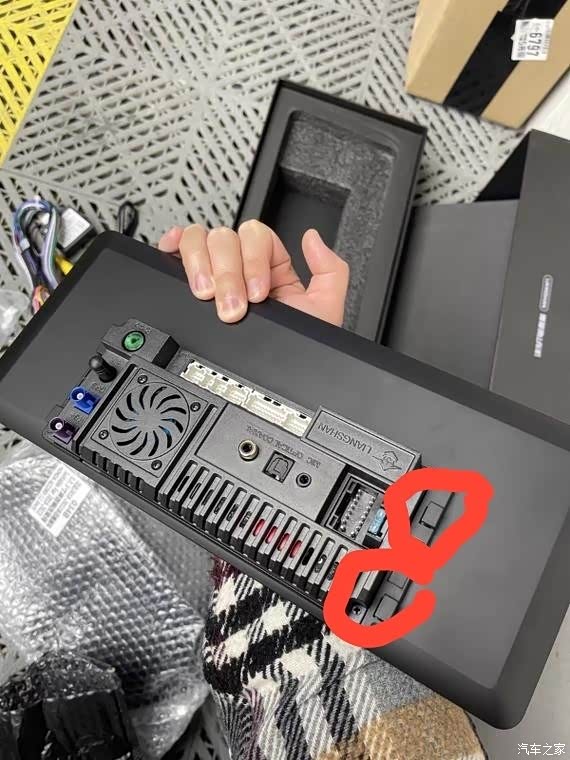

12.3寸梁山嘟嘟车机背面图，红圈为卡扣，对应侧也有两个卡扣，梁山嘟嘟卡扣是铝合金的，用料非常实在。卡扣卡入制作面框的卡槽内，非常非常的牢固，不用担心松动问题。到此车机彻底安装完毕。

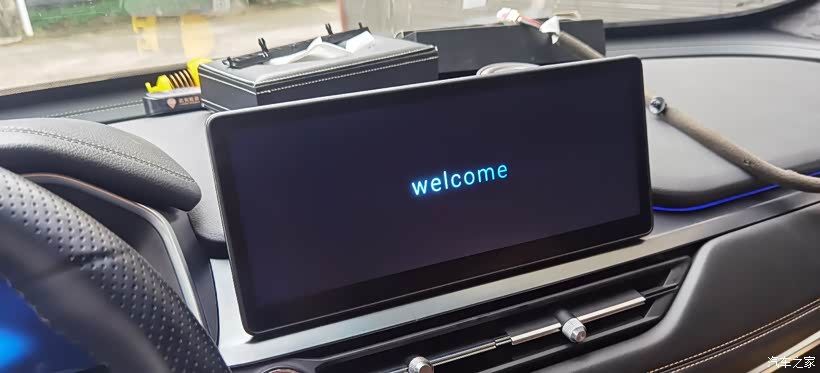

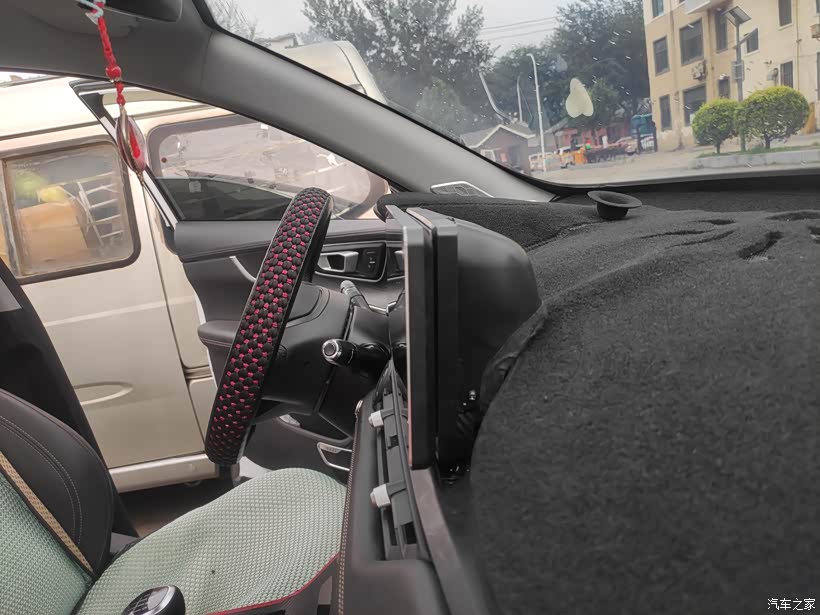

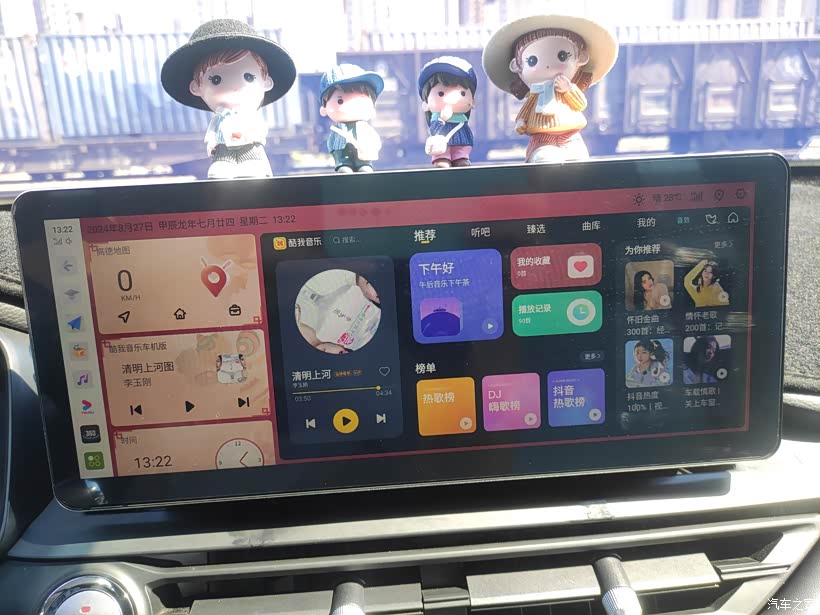

梁山嘟嘟12.3寸屏，不是一般的大哦。
注意看最后一张图，背面使用一个框切割而来，用3颗自攻螺丝固定在角铝顶面和两个侧面，非常完美。
四、梁山车机使用体验
速度和触控反应快，可自由安装软件。之前装了鼎微TS18，各种bug让人无法忍受，梁山也有，但是不多，希望进一步优化。
音质方面，之前装的鼎微音质感觉很完美的，换了梁山，才知道什么是震撼！
鼎微TS18买了几个月，之前没研究好面框框，用的不多，无拆无修，除了bug无质量问题，厂商系统会在线升级的，会逐步解决bug，已挂某鱼
四、梁山车机使用体验
速度和触控反应快，可自由安装软件。之前装了鼎微TS18，各种bug让人无法忍受，梁山也有，但是不多，希望进一步优化。
音质方面，之前装的鼎微音质感觉很完美的，换了梁山，才知道什么是震撼！
鼎微TS18买了几个月，之前没研究好面框框，用的不多，无拆无修，除了bug无质量问题，厂商系统会在线升级的，会逐步解决bug，已挂某鱼
最后编辑于2024-10-15 21:07:24
很抱歉，该主帖尚未满足精华帖15张图片要求，不能予以精华，更多精华标准点击此处查看
修改主帖
内容系网友发布，涉及安全和抄袭问题属于网友个人行为，不代表汽车之家观点，可联系客服删除。
举报
回复
-
强
-
-
这个绝对手艺技术贴了，不单单是动手能力，还有电子技术能力
-
还不如直接换主机和鲲鹏屏来的简单
-
强
-

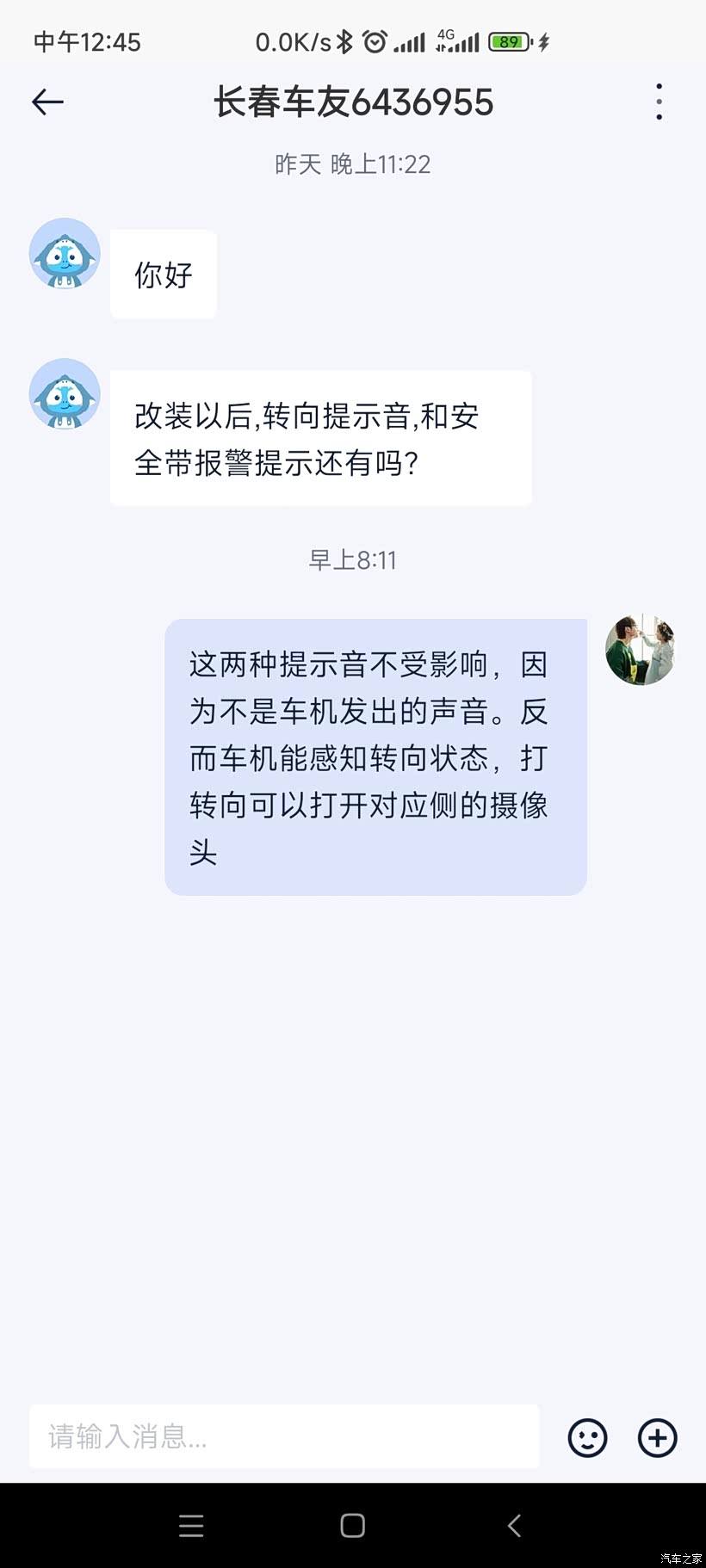

长春车友提出的问题，希望能帮助到大家
